Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

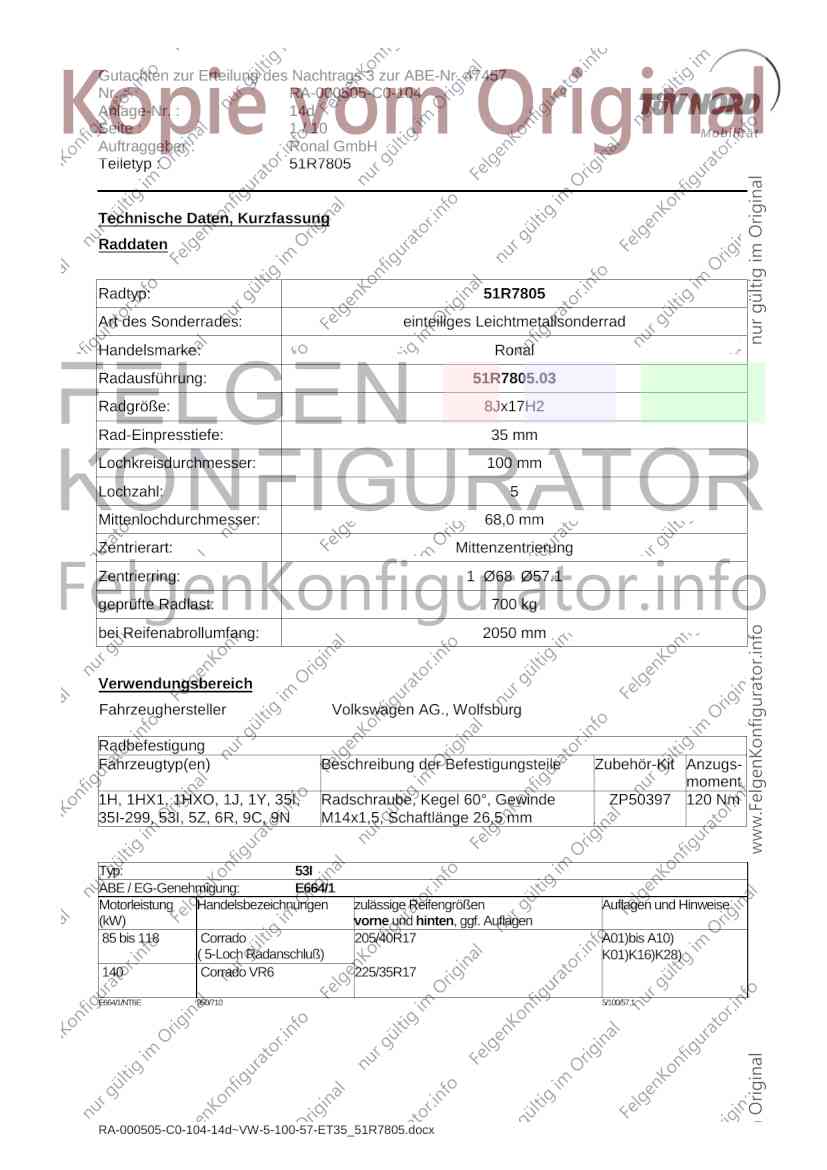

Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 51R7805
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: Ronal
Radausführung: 51R7805.03
Radgröße: 8Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 700 kg
bei Reifenabrollumfang: 2050 mm
Verwendungsbereich
Fahrzeughersteller : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1H, 1HX1, 1HXO, 1J, 1Y, 35I, Radschraube, Kegel 60°, Gewinde ZP50397 120 Nm
35I-299, 53I, 5Z, 6R, 9C, 9N M14x1,5, Schaftlänge 26,5 mm
Typ: 53I
ABE / EG-Genehmigung: E664/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 118 Corrado 205/40R17 A01)bis A10)
( 5-Loch Radanschluß) K01)K16)K28)
140 Corrado VR6 225/35R17
E664/1/NT6E 950/710 5/100/57,1
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

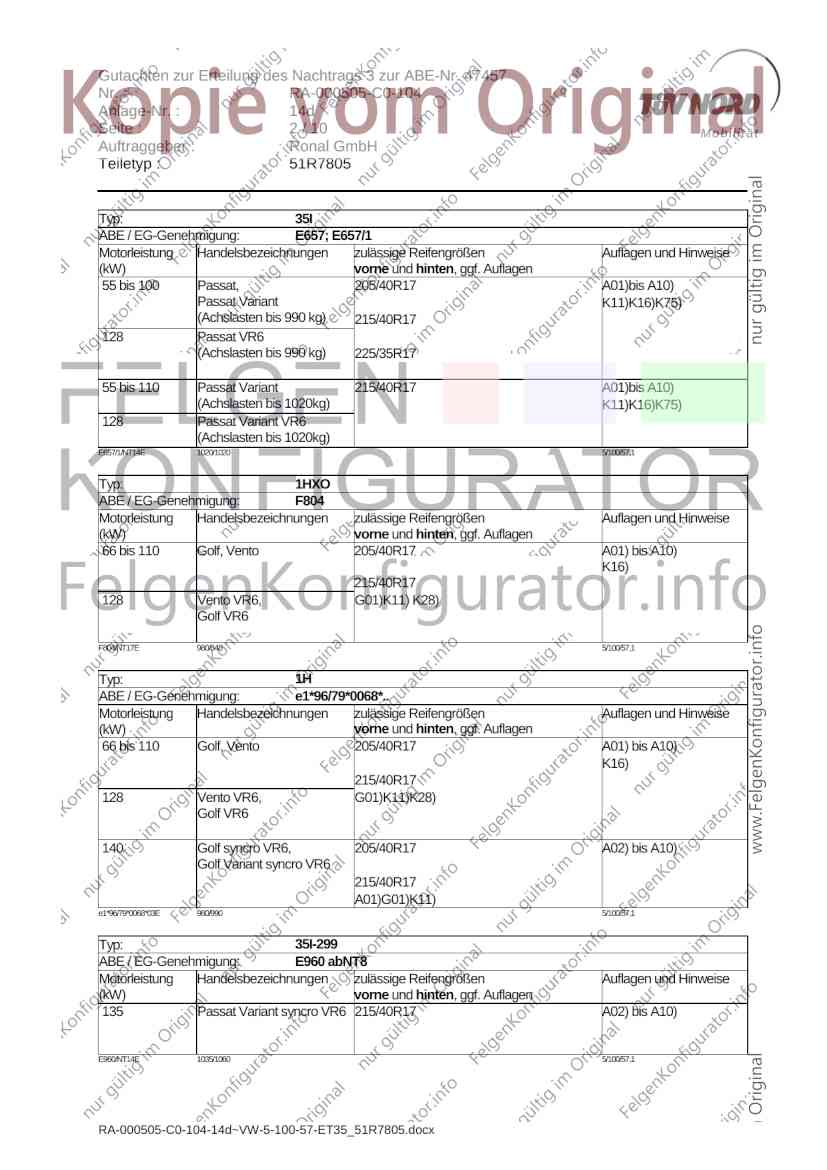

Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 35I
ABE / EG-Genehmigung: E657; E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 100 Passat, 205/40R17 A01)bis A10)
Passat Variant K11)K16)K75)
(Achslasten bis 990 kg) 215/40R17
128 Passat VR6
(Achslasten bis 990 kg) 225/35R17
55 bis 110 Passat Variant 215/40R17 A01)bis A10)
(Achslasten bis 1020kg) K11)K16)K75)
128 Passat Variant VR6
(Achslasten bis 1020kg)
E657/1/NT14E 1020/1020 5/100/57,1
Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento 205/40R17 A01) bis A10)
K16)
215/40R17
128 Vento VR6, G01)K11) K28)
Golf VR6
F804/NT17E 980/840 5/100/57,1
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf, Vento 205/40R17 A01) bis A10)
K16)
215/40R17
128 Vento VR6, G01)K11)K28)
Golf VR6
140 Golf syncro VR6, 205/40R17 A02) bis A10)
Golf Variant syncro VR6
215/40R17
A01)G01)K11)
e1*96/79*0068*03E 980/990 5/100/57,1
Typ: 35I-299
ABE / EG-Genehmigung: E960 abNT8
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 Passat Variant syncro VR6 215/40R17 A02) bis A10)
E960/NT14E 1035/1060 5/100/57,1
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

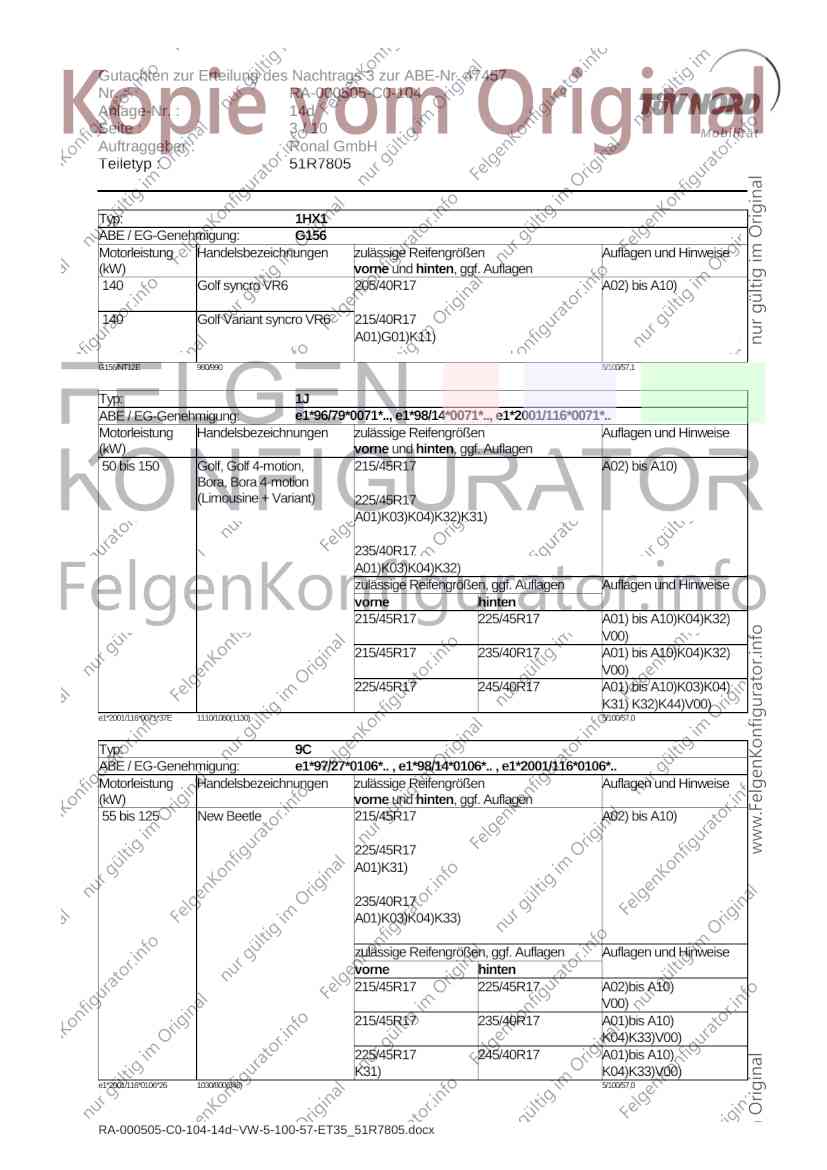

Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1HX1
ABE / EG-Genehmigung: G156
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Golf syncro VR6 205/40R17 A02) bis A10)
140 Golf Variant syncro VR6 215/40R17
A01)G01)K11)
G156/NT12E 980/990 5/100/57,1
Typ: 1J
ABE / EG-Genehmigung: e1*96/79*0071*.., e1*98/14*0071*.., e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 Golf, Golf 4-motion, 215/45R17 A02) bis A10)
Bora, Bora 4-motion
(Limousine + Variant) 225/45R17
A01)K03)K04)K32)K31)
235/40R17
A01)K03)K04)K32)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A01) bis A10)K04)K32)
V00)
215/45R17 235/40R17 A01) bis A10)K04)K32)
V00)
225/45R17 245/40R17 A01) bis A10)K03)K04)
K31) K32)K44)V00)
e1*2001/116*0071*37E 1110/1080(1130) 5/100/57,0
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.. , e1*98/14*0106*.. , e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 New Beetle 215/45R17 A02) bis A10)
225/45R17
A01)K31)
235/40R17
A01)K03)K04)K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02)bis A10)
V00)
215/45R17 235/40R17 A01)bis A10)
K04)K33)V00)
225/45R17 245/40R17 A01)bis A10)
K31) K04)K33)V00)
e1*2001/116*0106*26 1030/800(846) 5/100/57,0
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

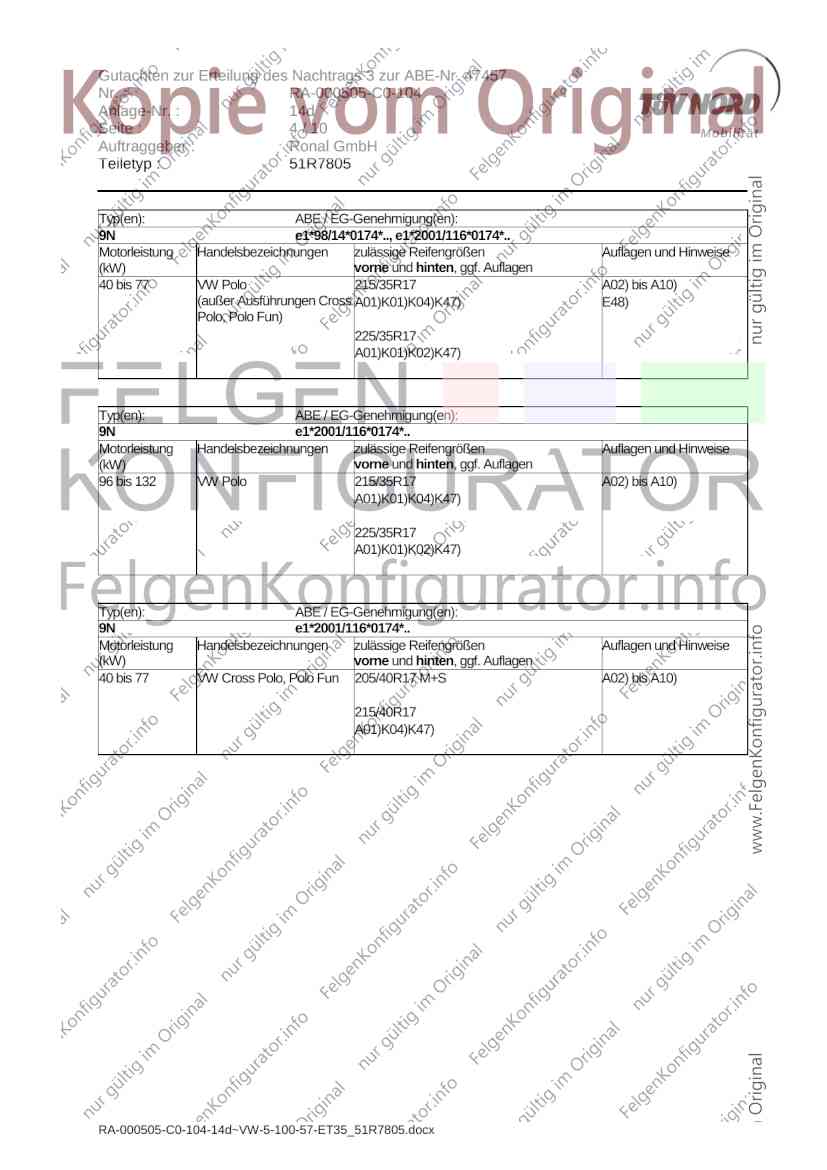

Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
9N e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 215/35R17 A02) bis A10)
(außer Ausführungen Cross A01)K01)K04)K47) E48)
Polo, Polo Fun)
225/35R17
A01)K01)K02)K47)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 VW Polo 215/35R17 A02) bis A10)
A01)K01)K04)K47)
225/35R17
A01)K01)K02)K47)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 205/40R17 M+S A02) bis A10)
215/40R17
A01)K04)K47)
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

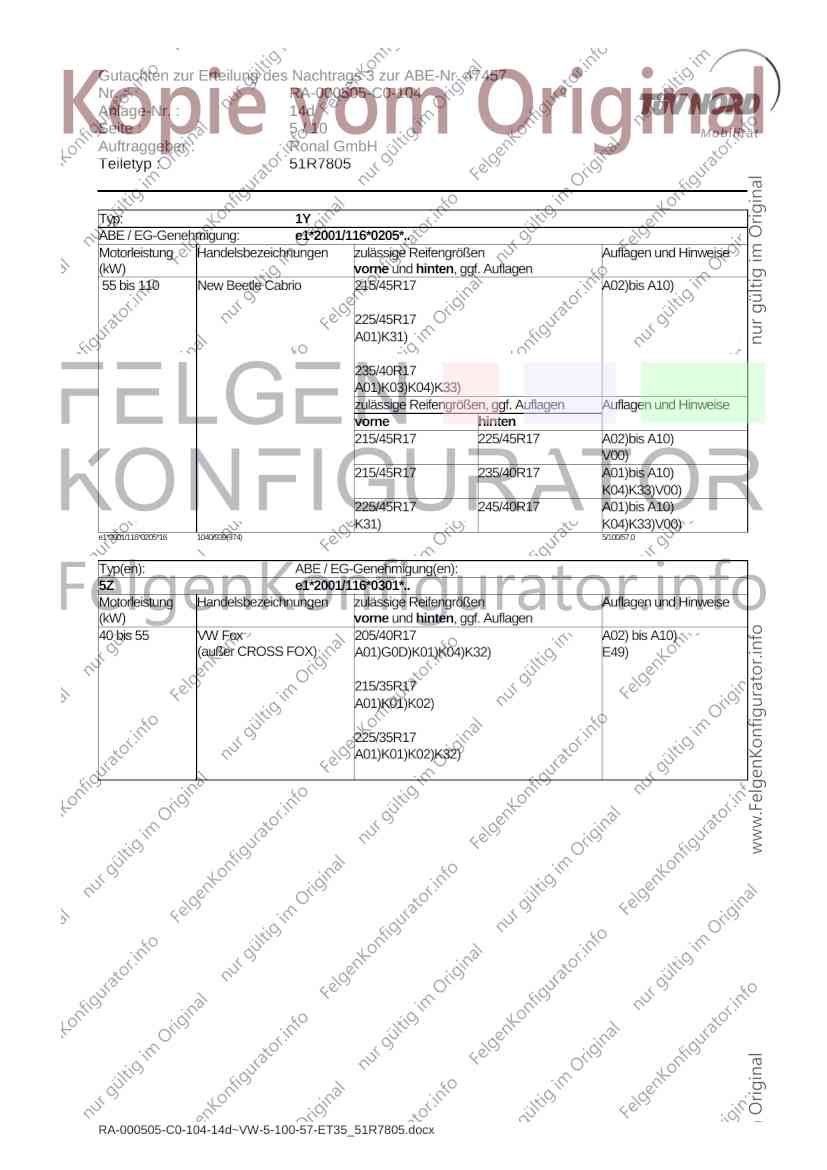

Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ: 1Y
ABE / EG-Genehmigung: e1*2001/116*0205*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 New Beetle Cabrio 215/45R17 A02)bis A10)
225/45R17
A01)K31)
235/40R17
A01)K03)K04)K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
215/45R17 225/45R17 A02)bis A10)
V00)
215/45R17 235/40R17 A01)bis A10)
K04)K33)V00)
225/45R17 245/40R17 A01)bis A10)
K31) K04)K33)V00)
e1*2001/116*0205*16 1040/939(974) 5/100/57,0
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 205/40R17 A02) bis A10)
(außer CROSS FOX) A01)G0D)K01)K04)K32) E49)
215/35R17
A01)K01)K02)
225/35R17
A01)K01)K02)K32)
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

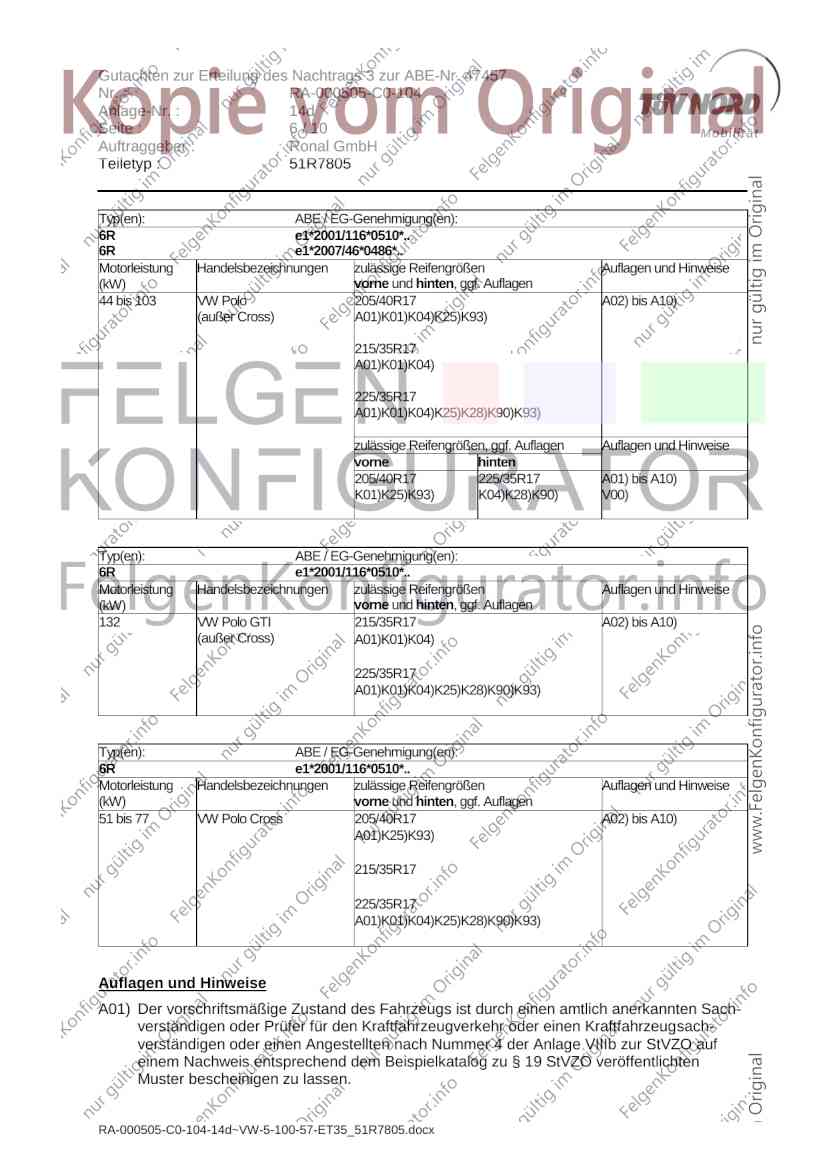

Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 103 VW Polo 205/40R17 A02) bis A10)
(außer Cross) A01)K01)K04)K25)K93)
215/35R17
A01)K01)K04)
225/35R17
A01)K01)K04)K25)K28)K90)K93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01) bis A10)
K01)K25)K93) K04)K28)K90) V00)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 VW Polo GTI 215/35R17 A02) bis A10)
(außer Cross) A01)K01)K04)
225/35R17
A01)K01)K04)K25)K28)K90)K93)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 77 VW Polo Cross 205/40R17 A02) bis A10)
A01)K25)K93)
215/35R17
225/35R17
A01)K01)K04)K25)K28)K90)K93)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

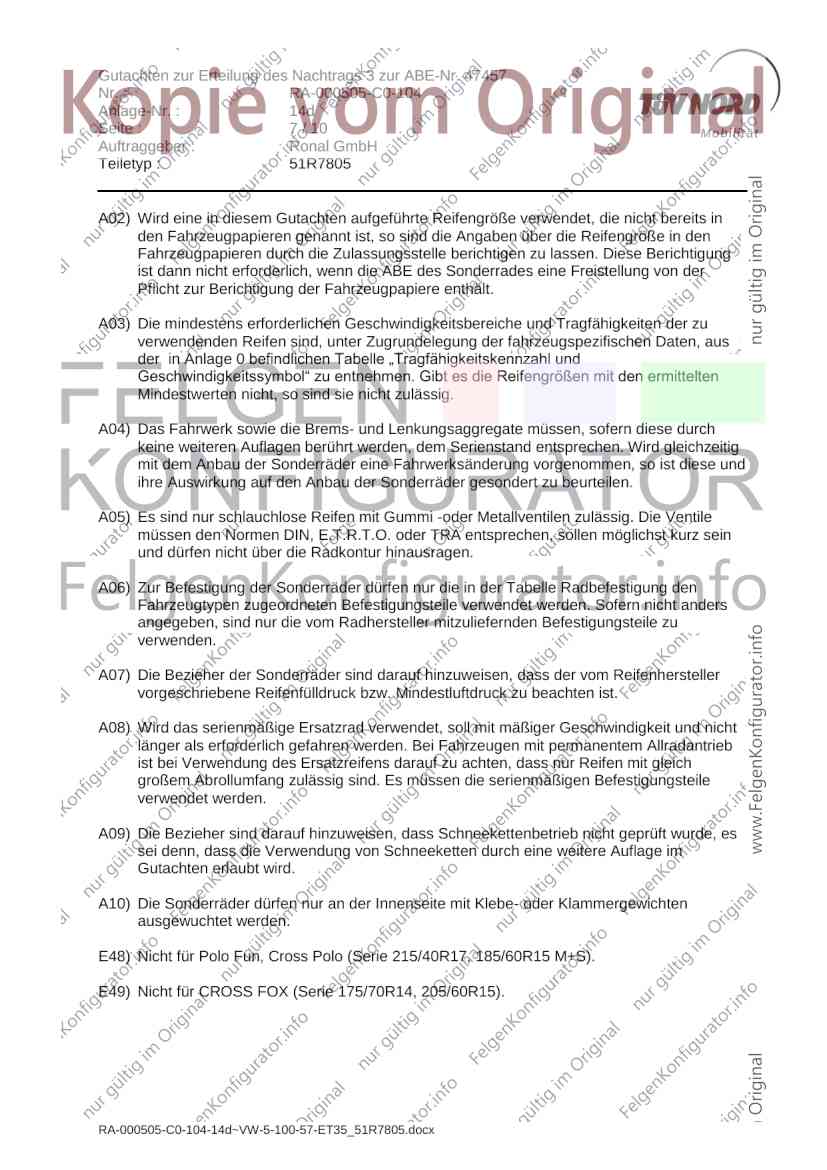

Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

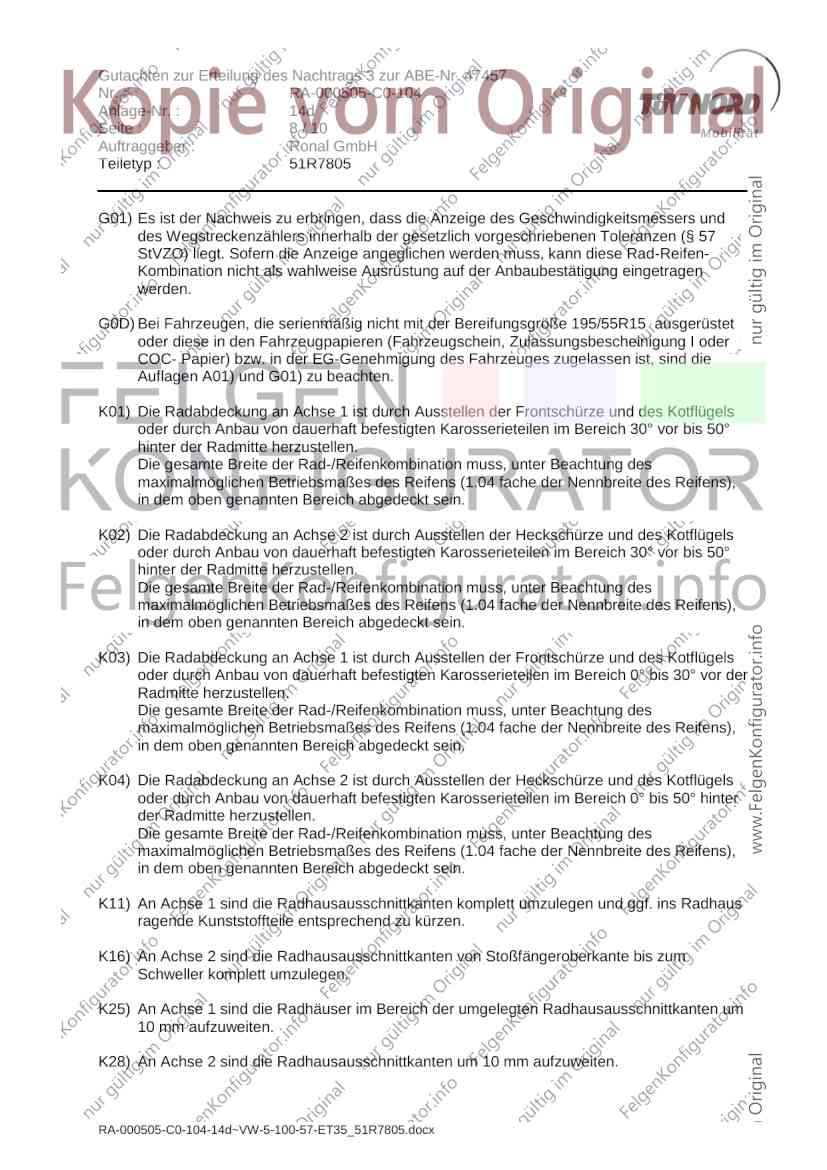

Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K11) An Achse 1 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d

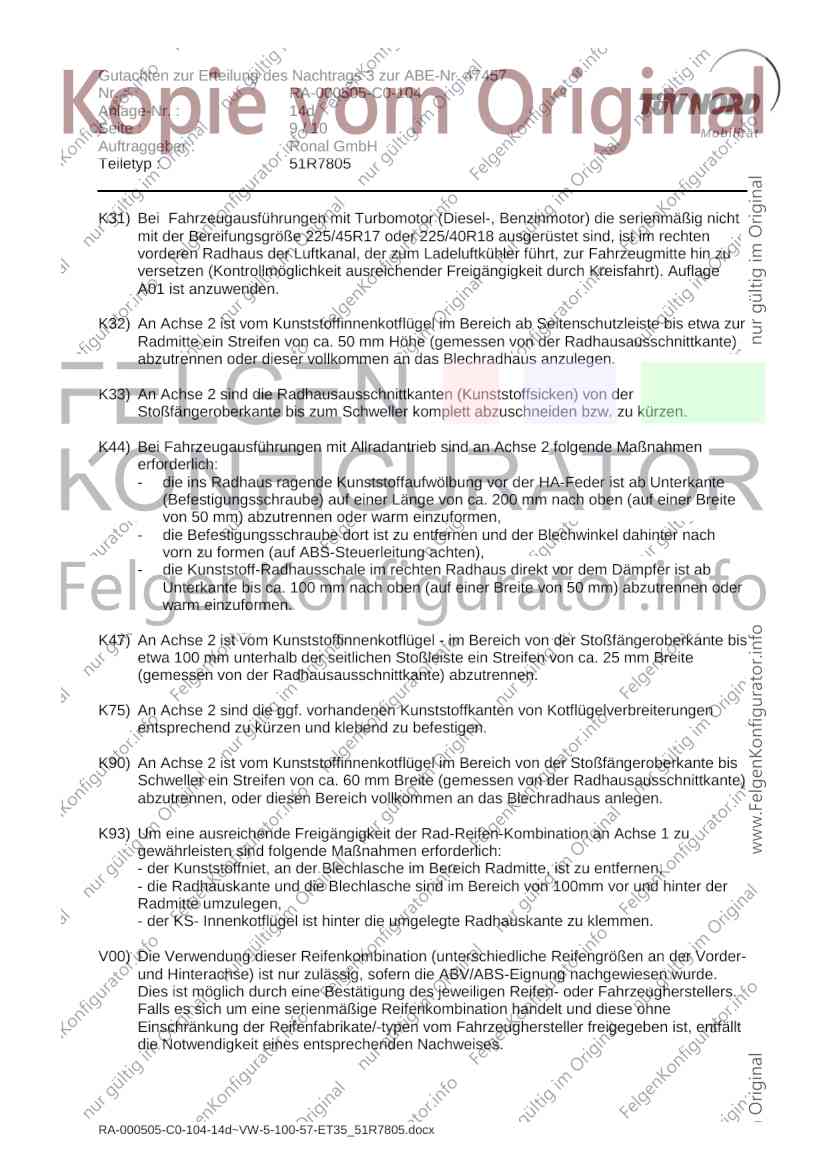

Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
K31) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) die serienmäßig nicht
mit der Bereifungsgröße 225/45R17 oder 225/40R18 ausgerüstet sind, ist im rechten
vorderen Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu
versetzen (Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage
A01 ist anzuwenden.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Seitenschutzleiste bis etwa zur
Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
K33) An Achse 2 sind die Radhausausschnittkanten (Kunststoffsicken) von der
Stoßfängeroberkante bis zum Schweller komplett abzuschneiden bzw. zu kürzen.
K44) Bei Fahrzeugausführungen mit Allradantrieb sind an Achse 2 folgende Maßnahmen
erforderlich:
- die ins Radhaus ragende Kunststoffaufwölbung vor der HA-Feder ist ab Unterkante
(Befestigungsschraube) auf einer Länge von ca. 200 mm nach oben (auf einer Breite
von 50 mm) abzutrennen oder warm einzuformen,
- die Befestigungsschraube dort ist zu entfernen und der Blechwinkel dahinter nach
vorn zu formen (auf ABS-Steuerleitung achten),
- die Kunststoff-Radhausschale im rechten Radhaus direkt vor dem Dämpfer ist ab
Unterkante bis ca. 100 mm nach oben (auf einer Breite von 50 mm) abzutrennen oder
warm einzuformen.
K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis
etwa 100 mm unterhalb der seitlichen Stoßleiste ein Streifen von ca. 25 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K75) An Achse 2 sind die ggf. vorhandenen Kunststoffkanten von Kotflügelverbreiterungen
entsprechend zu kürzen und klebend zu befestigen.
K90) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 47457
Nr. : RA-000505-C0-104
Anlage-Nr. : 14d
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 51R7805
Die Anlage Nr. 14d mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 51R7805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.06.2013
RA-000505-C0-104-14d~VW-5-100-57-ET35_51R7805.docx
