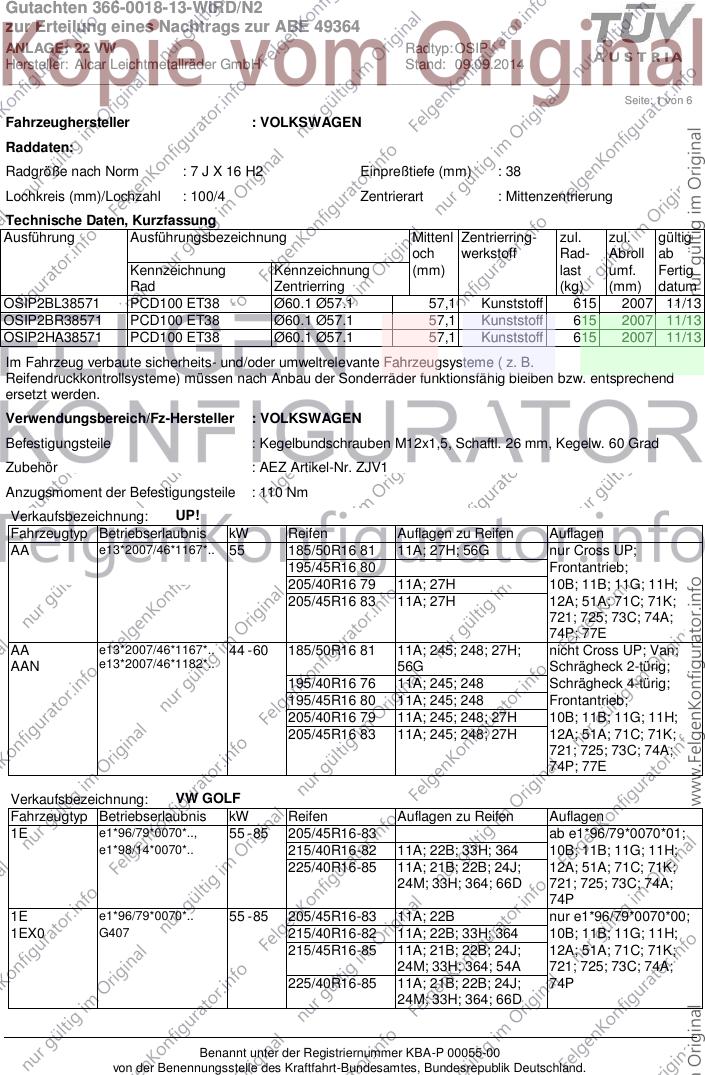

Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OSIP2BL38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 615 2007 11/13
OSIP2BR38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 615 2007 11/13
OSIP2HA38571 PCD100 ET38 Ø60.1 Ø57.1 57,1 Kunststoff 615 2007 11/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 26 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJV1
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: UP!
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AA e13*2007/46*1167*.. 55 185/50R16 81 11A; 27H; 56G nur Cross UP;
195/45R16 80 Frontantrieb;
205/40R16 79 11A; 27H 10B; 11B; 11G; 11H;
205/45R16 83 11A; 27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
AA e13*2007/46*1167*.. 44 - 60 185/50R16 81 11A; 245; 248; 27H; nicht Cross UP; Van;
AAN e13*2007/46*1182*.. 56G Schrägheck 2-türig;
195/40R16 76 11A; 245; 248 Schrägheck 4-türig;
195/45R16 80 11A; 245; 248 Frontantrieb;
205/40R16 79 11A; 245; 248; 27H 10B; 11B; 11G; 11H;
205/45R16 83 11A; 245; 248; 27H 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: VW GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1E e1*96/79*0070*.., 55 - 85 205/45R16-83 ab e1*96/79*0070*01;
e1*98/14*0070*.. 215/40R16-82 11A; 22B; 33H; 364 10B; 11B; 11G; 11H;
225/40R16-85 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M; 33H; 364; 66D 721; 725; 73C; 74A;
74P
1E e1*96/79*0070*.. 55 - 85 205/45R16-83 11A; 22B nur e1*96/79*0070*00;
1EX0 G407 215/40R16-82 11A; 22B; 33H; 364 10B; 11B; 11G; 11H;
215/45R16-85 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M; 33H; 364; 54A 721; 725; 73C; 74A;
225/40R16-85 11A; 21B; 22B; 24J; 74P
24M; 33H; 364; 66D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 2 von 6

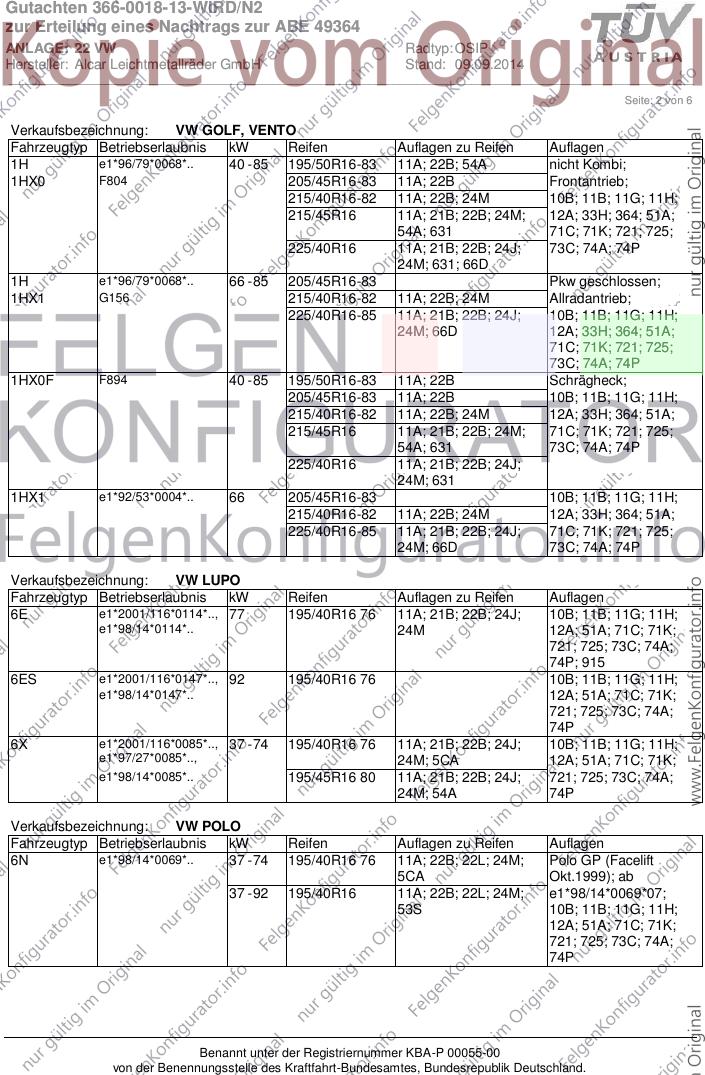

Verkaufsbezeichnung: VW GOLF, VENTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1H e1*96/79*0068*.. 40 - 85 195/50R16-83 11A; 22B; 54A nicht Kombi;
1HX0 F804 205/45R16-83 11A; 22B Frontantrieb;
215/40R16-82 11A; 22B; 24M 10B; 11B; 11G; 11H;
215/45R16 11A; 21B; 22B; 24M; 12A; 33H; 364; 51A;
54A; 631 71C; 71K; 721; 725;
225/40R16 11A; 21B; 22B; 24J; 73C; 74A; 74P
24M; 631; 66D
1H e1*96/79*0068*.. 66 - 85 205/45R16-83 Pkw geschlossen;
1HX1 G156 215/40R16-82 11A; 22B; 24M Allradantrieb;
225/40R16-85 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
24M; 66D 12A; 33H; 364; 51A;
71C; 71K; 721; 725;
73C; 74A; 74P
1HX0F F894 40 - 85 195/50R16-83 11A; 22B Schrägheck;
205/45R16-83 11A; 22B 10B; 11B; 11G; 11H;
215/40R16-82 11A; 22B; 24M 12A; 33H; 364; 51A;
215/45R16 11A; 21B; 22B; 24M; 71C; 71K; 721; 725;
54A; 631 73C; 74A; 74P
225/40R16 11A; 21B; 22B; 24J;
24M; 631
1HX1 e1*92/53*0004*.. 66 205/45R16-83 10B; 11B; 11G; 11H;
215/40R16-82 11A; 22B; 24M 12A; 33H; 364; 51A;
225/40R16-85 11A; 21B; 22B; 24J; 71C; 71K; 721; 725;
24M; 66D 73C; 74A; 74P
Verkaufsbezeichnung: VW LUPO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6E e1*2001/116*0114*.., 77 195/40R16 76 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e1*98/14*0114*.. 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 915
6ES e1*2001/116*0147*.., 92 195/40R16 76 10B; 11B; 11G; 11H;
e1*98/14*0147*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
6X e1*2001/116*0085*.., 37 - 74 195/40R16 76 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
e1*97/27*0085*.., 24M; 5CA 12A; 51A; 71C; 71K;
e1*98/14*0085*.. 195/45R16 80 11A; 21B; 22B; 24J; 721; 725; 73C; 74A;
24M; 54A 74P
Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6N e1*98/14*0069*.. 37 - 74 195/40R16 76 11A; 22B; 22L; 24M; Polo GP (Facelift
5CA Okt.1999); ab
37 - 92 195/40R16 11A; 22B; 22L; 24M; e1*98/14*0069*07;
53S 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 3 von 6

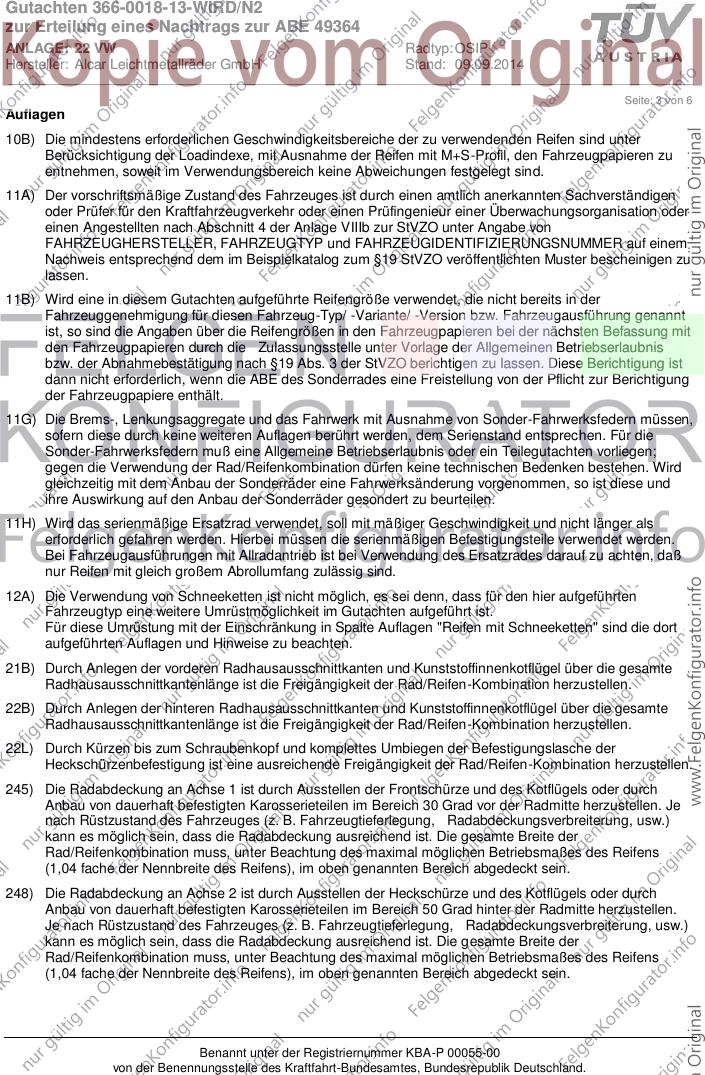

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 4 von 6

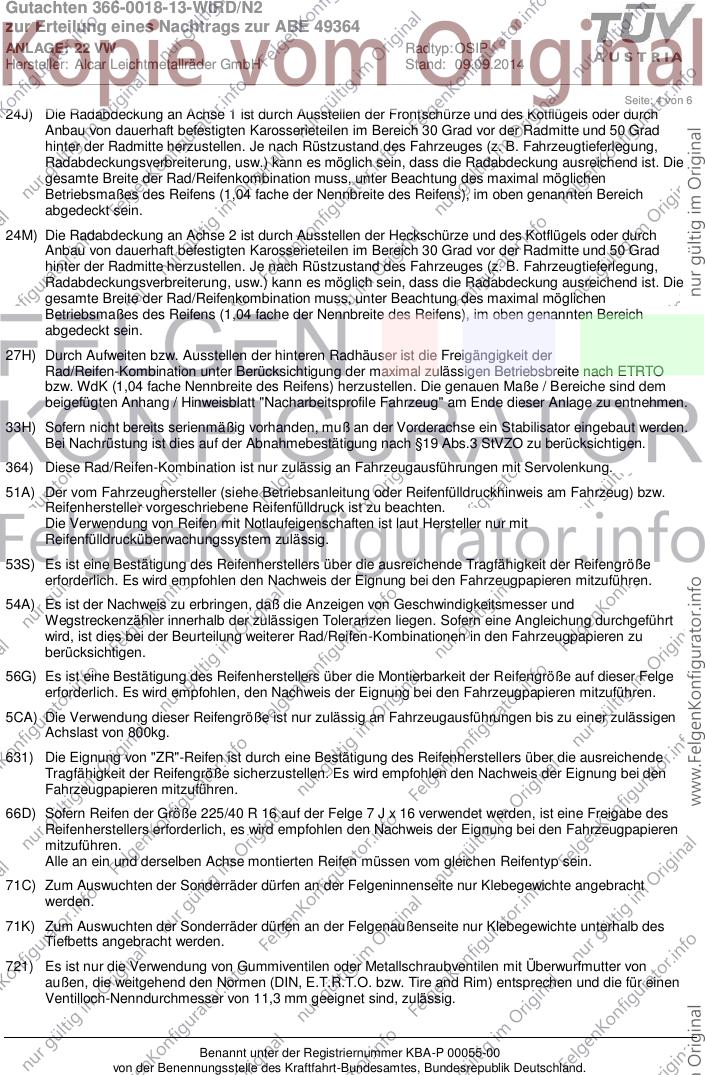

24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
33H) Sofern nicht bereits serienmäßig vorhanden, muß an der Vorderachse ein Stabilisator eingebaut werden.
Bei Nachrüstung ist dies auf der Abnahmebestätigung nach §19 Abs.3 StVZO zu berücksichtigen.
364) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Servolenkung.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
53S) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5CA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 800kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
66D) Sofern Reifen der Größe 225/40 R 16 auf der Felge 7 J x 16 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________

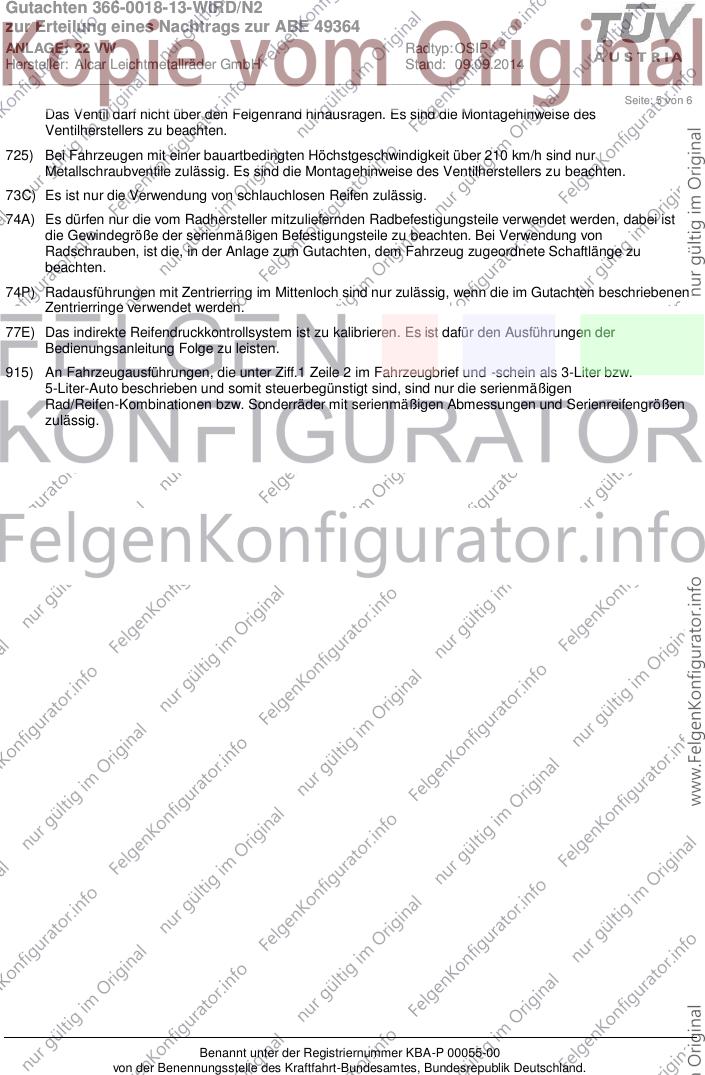

Seite: 5 von 6
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0018-13-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49364
ANLAGE: 22 VW Radtyp: OSIP
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AA
Genehm.Nr.: e13*2007/46*1167*..
Handelsbez.: UP!
Variante(n): Frontantrieb, Schrägheck 2-türig
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 195 y = 300 VA
26P x = 145 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 195 y = 300 8 VA
26J x = 195 y = 300 22 VA
27H x = 350 y = 250 8 HA
27F x = 350 y = 250 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
