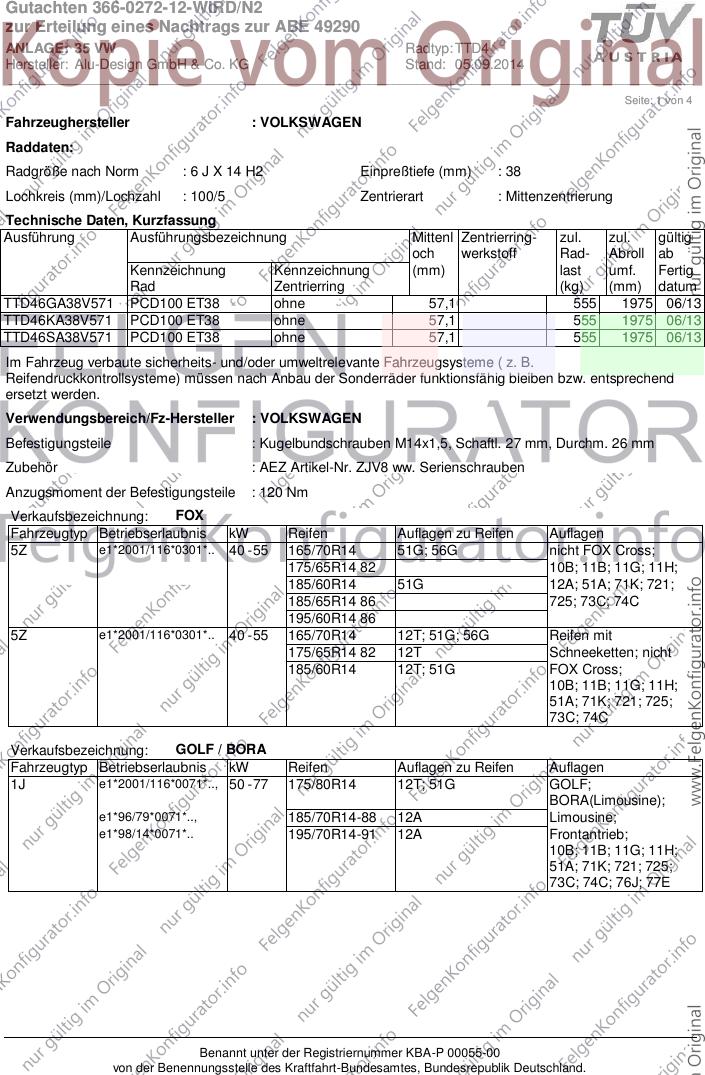

Musterdokument Nr.166701

Gutachten 366-0272-12-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 35 VW Radtyp: TTD4
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 4

Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 J X 14 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTD46GA38V571 PCD100 ET38 ohne 57,1 555 1975 06/13
TTD46KA38V571 PCD100 ET38 ohne 57,1 555 1975 06/13
TTD46SA38V571 PCD100 ET38 ohne 57,1 555 1975 06/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 165/70R14 51G; 56G nicht FOX Cross;
175/65R14 82 10B; 11B; 11G; 11H;
185/60R14 51G 12A; 51A; 71K; 721;
185/65R14 86 725; 73C; 74C
195/60R14 86
5Z e1*2001/116*0301*.. 40 - 55 165/70R14 12T; 51G; 56G Reifen mit
175/65R14 82 12T Schneeketten; nicht
185/60R14 12T; 51G FOX Cross;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C

Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 77 175/80R14 12T; 51G GOLF;
BORA(Limousine);
e1*96/79*0071*.., 185/70R14-88 12A Limousine;
e1*98/14*0071*.. 195/70R14-91 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76J; 77E

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 35 VW Radtyp: TTD4
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2014
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.. 51 - 77 175/65R14 82 122; 5DK Nur CrossPolo;
175/70R14 84 12T Schrägheck;
185/60R14 82 12R; 5DK Frontantrieb;
185/65R14 86 12R 10B; 11B; 11G; 11H;
195/60R14 86 12A 51A; 71K; 721; 725;
195/65R14 89 12A 73C; 74C; 76J; 77E
6R e1*2001/116*0510*.., 44 - 77 175/65R14 82 12R; 5DK Nicht Cross Polo;
e1*2007/46*0486*.. 175/70R14 84 12Q Schrägheck;
185/60R14 82 12R; 5DK Frontantrieb;
185/65R14 86 12R 10B; 11B; 11G; 11H;
195/60R14 86 12R 51A; 71K; 721; 725;
195/65R14 89 12A 73C; 74C; 76J; 77E

Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.., 40 - 63 165/70R14 12M; 51G; 56G Reifen mit
e1*98/14*0174*.. 175/65R14 82 12M; 51J Schneeketten; nicht
40 - 77 185/60R14 82 12M Polo-Fun; nicht Polo-
Cross; Stufenheck;
Schrägheck;
10B; 10S; 11B; 11G;
11H; 51A; 71K; 721;
725; 73C; 74C; 76J;
77E; 915; SC4
9N e1*2001/116*0174*.., 40 - 63 165/70R14 51G; 56G nicht Polo-Fun; nicht
e1*98/14*0174*.. 175/65R14 82 51J Polo-Cross;
40 - 77 185/60R14 82 Stufenheck;
185/65R14 86 Schrägheck;
195/60R14 86 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71K;
721; 725; 73C; 74C;
76J; 77E; 915; SC4

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 35 VW Radtyp: TTD4
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2014
__________________________________________________________________________________________________________________
Seite: 3 von 4
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0272-12-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49290
ANLAGE: 35 VW Radtyp: TTD4
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2014
__________________________________________________________________________________________________________________

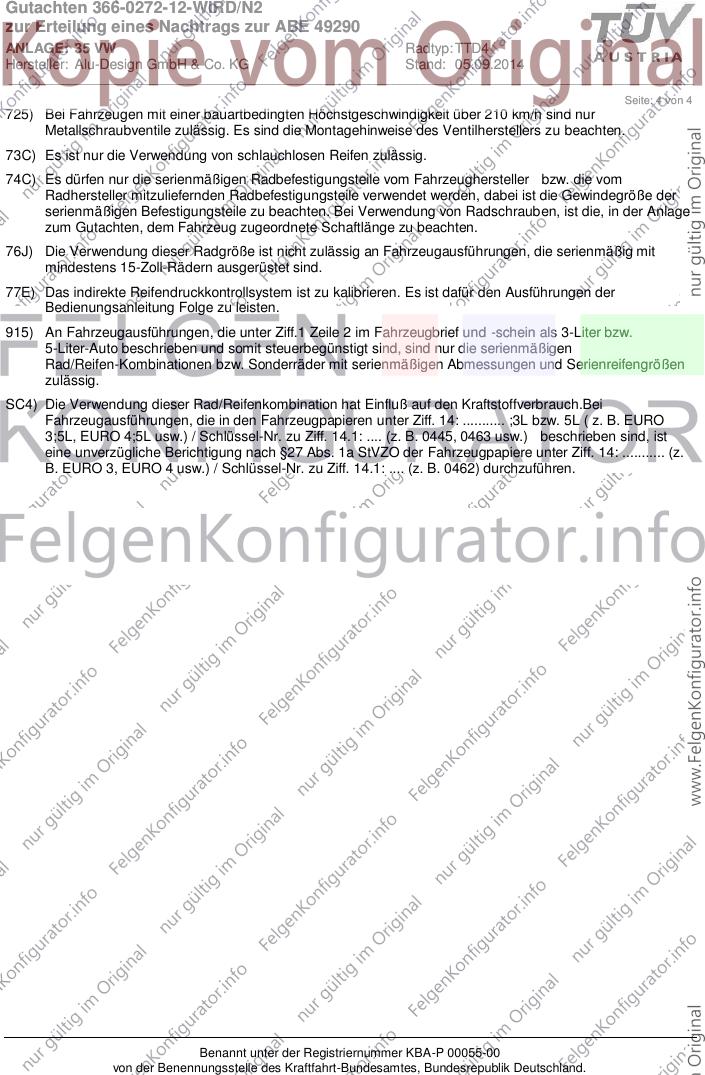

Seite: 4 von 4
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76J) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 15-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
