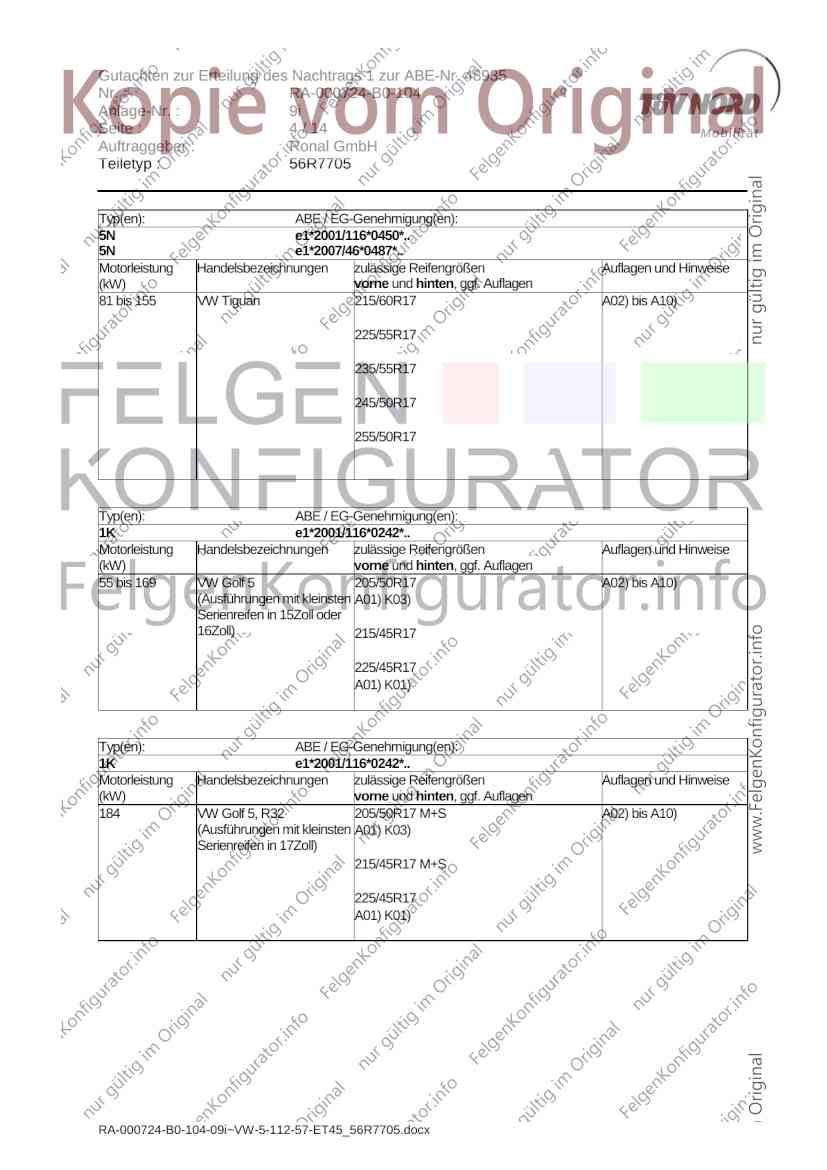

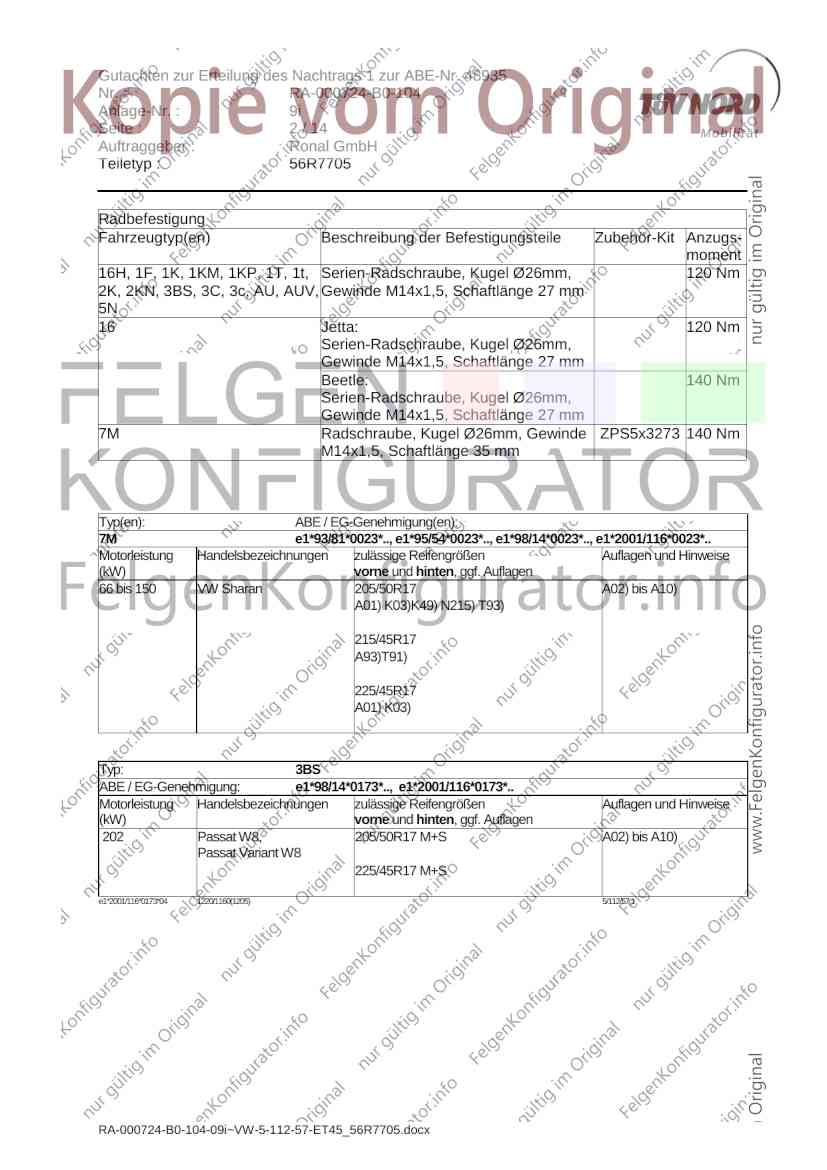

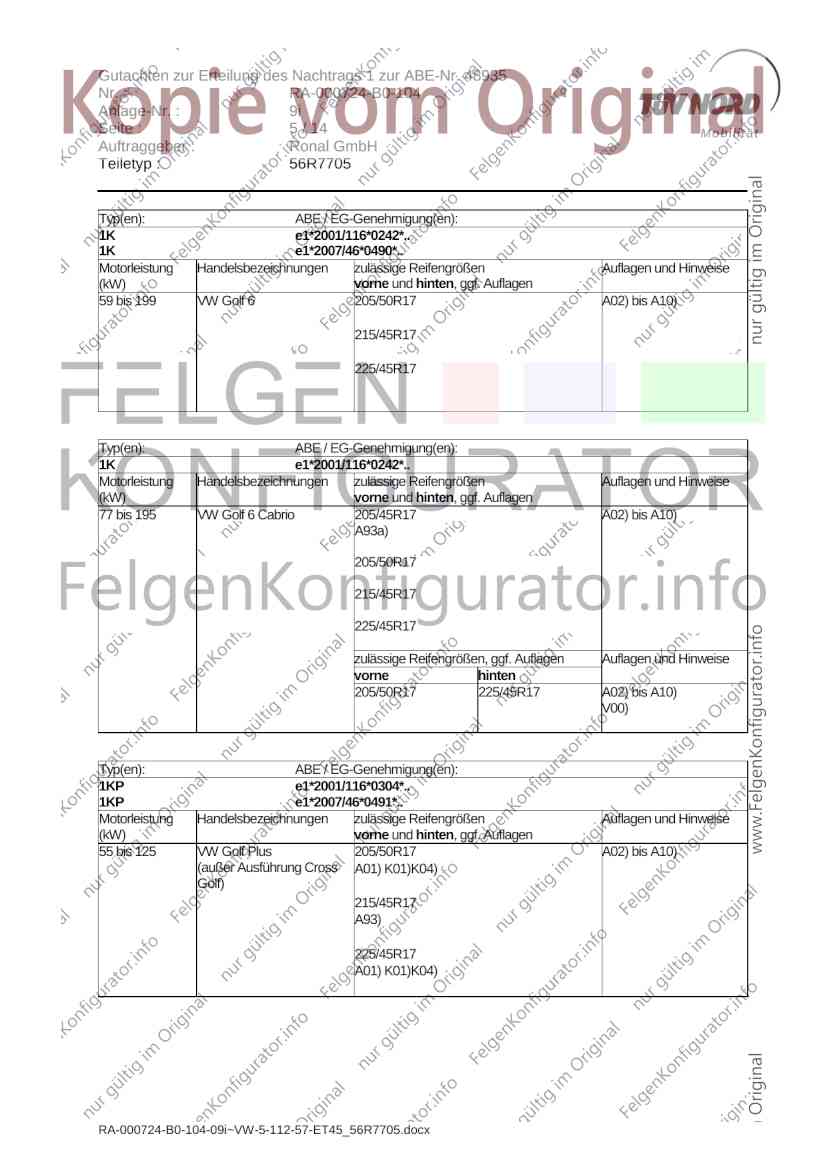

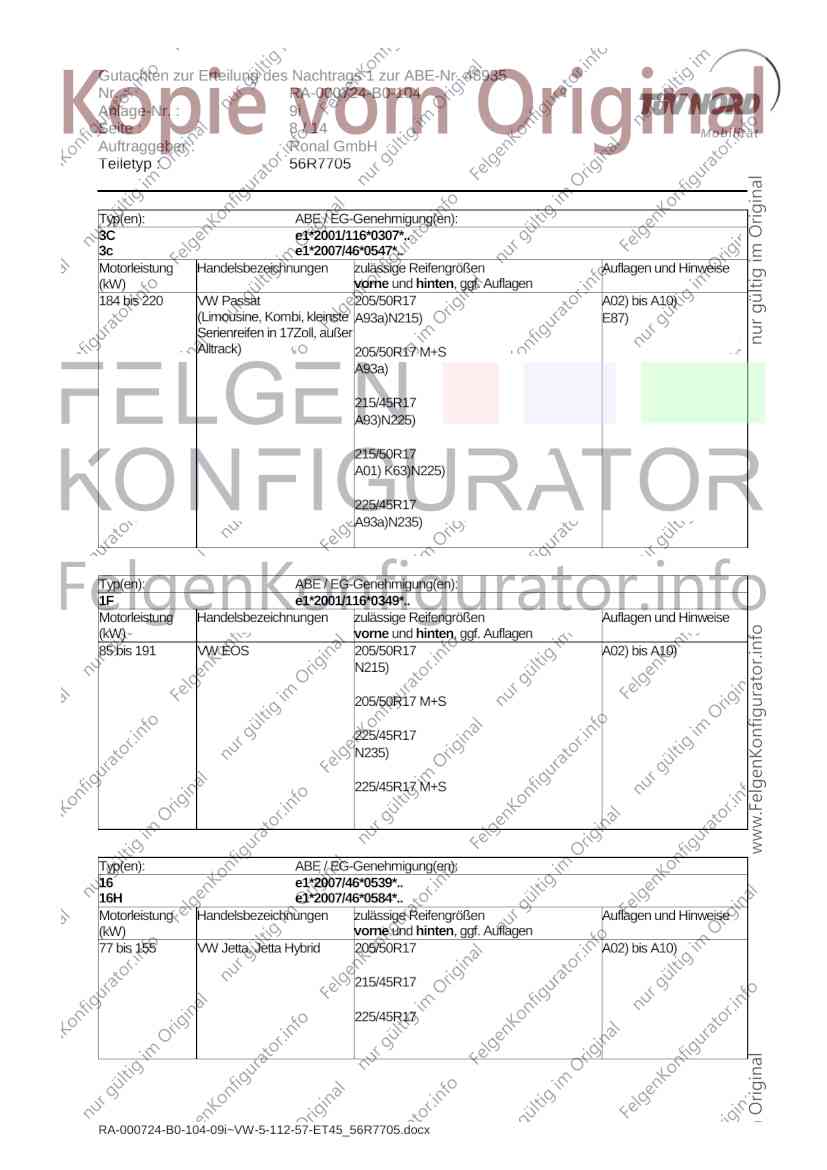

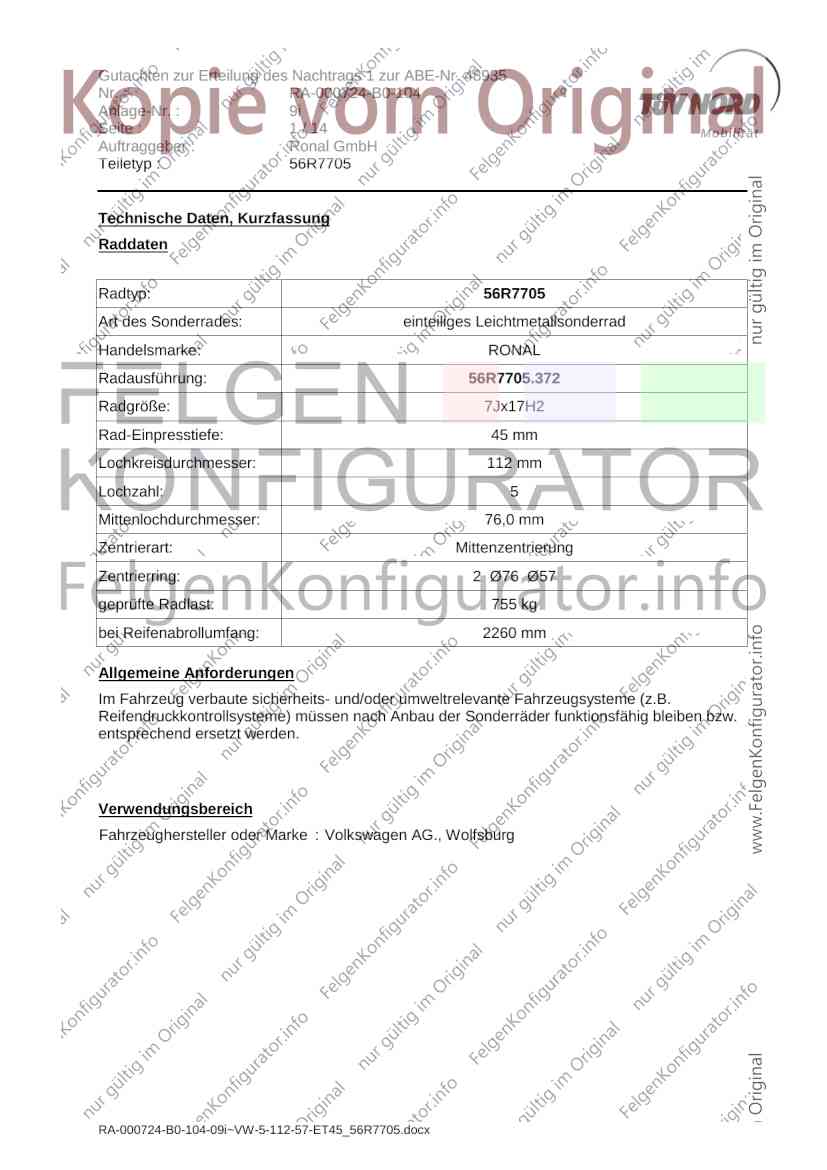

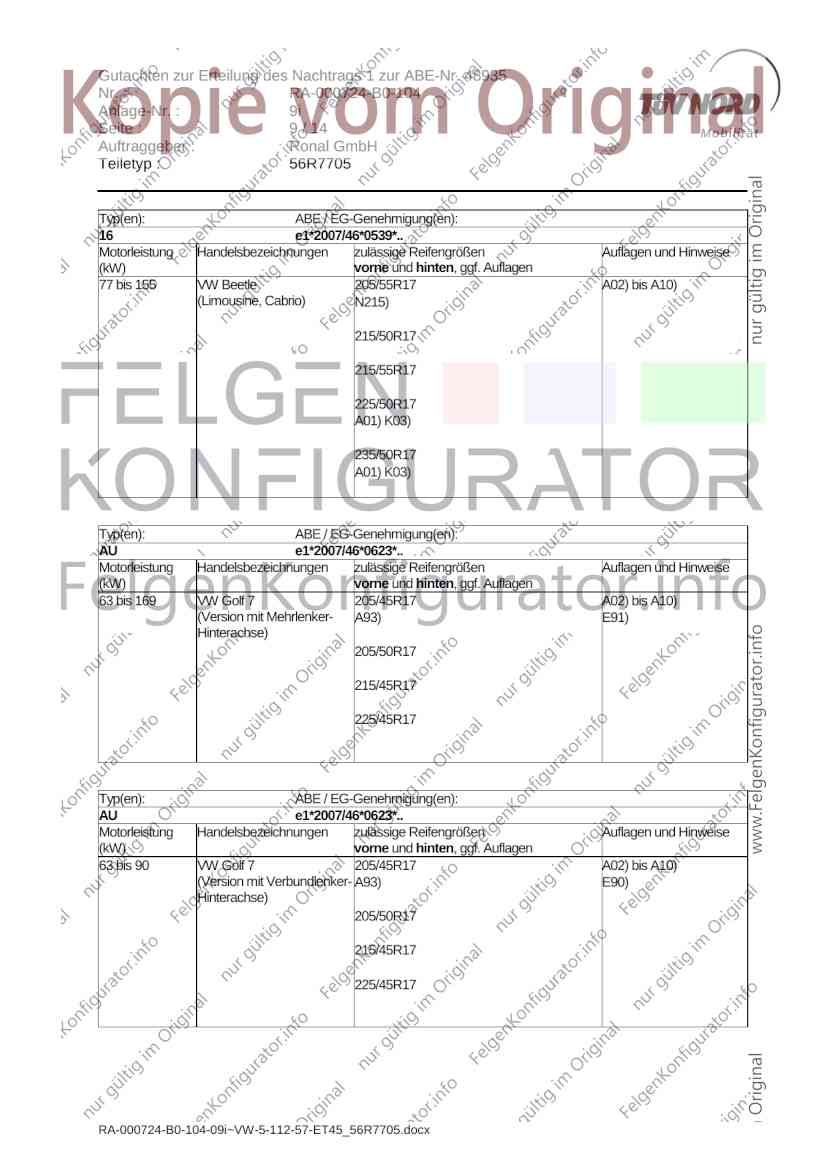

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 1 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 56R7705
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 56R7705.372
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 755 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 2 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
16H, 1F, 1K, 1KM, 1KP, 1T, 1t, Serien-Radschraube, Kugel Ø26mm, 120 Nm
2K, 2KN, 3BS, 3C, 3c, AU, AUV, Gewinde M14x1,5, Schaftlänge 27 mm
5N
16 Jetta: 120 Nm
Serien-Radschraube, Kugel Ø26mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle: 140 Nm
Serien-Radschraube, Kugel Ø26mm,
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø26mm, Gewinde ZPS5x3273 140 Nm
M14x1,5, Schaftlänge 35 mm
Typ(en): ABE / EG-Genehmigung(en):
7M e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 VW Sharan 205/50R17 A02) bis A10)
A01) K03)K49) N215) T93)
215/45R17
A93)T91)
225/45R17
A01) K03)
Typ: 3BS
ABE / EG-Genehmigung: e1*98/14*0173*.., e1*2001/116*0173*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
202 Passat W8, 205/50R17 M+S A02) bis A10)
Passat Variant W8
225/45R17 M+S
e1*2001/116*0173*04 1220/1160(1205) 5/112/57,1
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 3 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01) K04) E53)
Serienreifen in 15Zoll, außer
Cross) 215/45R17
A01) K04)
225/45R17
A01) K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 VW Touran 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01) K04) E53)
Serienreifen in 16Zoll, außer
Cross) 215/45R17
A01) K04)
225/45R17
A01) K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 130 VW Cross Touran 205/50R17 M+S A02) bis A10)
215/45R17 M+S
225/45R17 M+S
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 4 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 215/60R17 A02) bis A10)
225/55R17
235/55R17
245/50R17
255/50R17
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01) K03)
Serienreifen in 15Zoll oder
16Zoll) 215/45R17
225/45R17
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 VW Golf 5, R32 205/50R17 M+S A02) bis A10)
(Ausführungen mit kleinsten A01) K03)
Serienreifen in 17Zoll)
215/45R17 M+S
225/45R17
A01) K01)
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 5 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 199 VW Golf 6 205/50R17 A02) bis A10)
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 195 VW Golf 6 Cabrio 205/45R17 A02) bis A10)
A93a)
205/50R17
215/45R17
225/45R17
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/50R17 225/45R17 A02) bis A10)
V00)
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
1KP e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Golf Plus 205/50R17 A02) bis A10)
(außer Ausführung Cross A01) K01)K04)
Golf)
215/45R17
A93)
225/45R17
A01) K01)K04)
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 6 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Cross Golf 205/50R17 A02) bis A10)
215/45R17
A93)
225/45R17
Typ: 1KM
ABE / EG-Genehmigung: e1*2001/116*0328*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 Jetta, 205/50R17 A01) bis A10)
Golf 5 Variant, K03)
Golf 6 Variant 215/45R17
225/45R17
e1*2001/116*0328*24 1100/1080(1110) 5/112/57,1
Typ: 1KM
ABE / EG-Genehmigung: e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 Golf 6 Variant 205/50R17 A01) bis A10)
K03)
215/45R17
225/45R17
e1*2007/46*0492*04 1030/1070(0) 5/112/57,1
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 125 VW Caddy, Caddy Maxi, 205/50R17 A02) bis A10)
Caddy Life A01) K03)K04)
(Frontantrieb, nicht für
Ausführungen Cross 215/45R17
Caddy) A01) K03)K04) T91)
225/45R17
A01) K01)K04)
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 7 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 103 VW Caddy, Caddy Maxi 205/50R17 A02) bis A10)
(Allradantrieb, nicht für A01) K03)K04)
Ausführungen Cross
Caddy) 215/45R17
A01) K03)K04) T91)
225/45R17
A01) K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 205/50R17 A02) bis A10)
(Limousine, Kombi, kleinste A93a) E87)
Serienreifen in 16Zoll, außer
Alltrack) 205/50R17 M+S
A93a)
215/45R17
A93)
215/50R17
A01) G0R)K63)
225/45R17
A93a)
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 8 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 220 VW Passat 205/50R17 A02) bis A10)
(Limousine, Kombi, kleinste A93a)N215) E87)
Serienreifen in 17Zoll, außer
Alltrack) 205/50R17 M+S
A93a)
215/45R17
A93)N225)
215/50R17
A01) K63)N225)
225/45R17
A93a)N235)
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 VW EOS 205/50R17 A02) bis A10)
N215)
205/50R17 M+S
225/45R17
N235)
225/45R17 M+S
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 205/50R17 A02) bis A10)
215/45R17
225/45R17
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 9 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Beetle 205/55R17 A02) bis A10)
(Limousine, Cabrio) N215)
215/50R17
215/55R17
225/50R17
A01) K03)
235/50R17
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 169 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Mehrlenker- A93) E91)
Hinterachse)
205/50R17
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 90 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Verbundlenker- A93) E90)
Hinterachse)
205/50R17
215/45R17
225/45R17
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 10 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 81 VW Golf 7 Variant 205/45R17 A02) bis A10)
(Version mit Verbundlenker- A93) E90)
Hinterachse)
205/50R17
215/45R17
225/45R17
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 Variant 205/45R17 A02) bis A10)
(Version mit Mehrlenker- A93) E91)
Hinterachse)
205/50R17
215/45R17
225/45R17
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 11 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 12 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'VL':
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, steht an 17. u.18. Stelle im Versionenschlüssel
'ML':
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 13 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48935
Nr. : RA-000724-B0-104
Anlage-Nr. : 9i
Seite : 14 / 14 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 56R7705
Die Anlage Nr. 9i mit den Blättern 1 bis 14 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 56R7705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 16.04.2014
RA-000724-B0-104-09i~VW-5-112-57-ET45_56R7705.docx
