Gutachten 366-0275-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49292
ANLAGE: 102 VW Radtyp: TTDK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 1 von 4

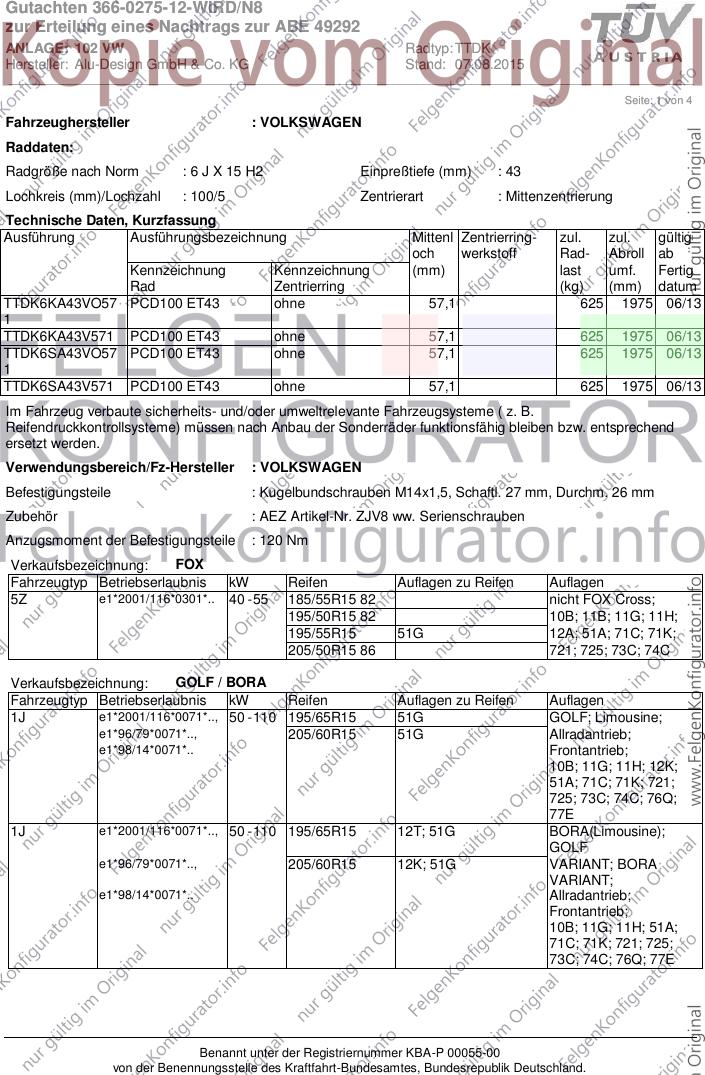

Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTDK6KA43VO57 PCD100 ET43 ohne 57,1 625 1975 06/13
1
TTDK6KA43V571 PCD100 ET43 ohne 57,1 625 1975 06/13
TTDK6SA43VO57 PCD100 ET43 ohne 57,1 625 1975 06/13
1
TTDK6SA43V571 PCD100 ET43 ohne 57,1 625 1975 06/13
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 185/55R15 82 nicht FOX Cross;
195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 51G 12A; 51A; 71C; 71K;
205/50R15 86 721; 725; 73C; 74C

Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 110 195/65R15 51G GOLF; Limousine;
e1*96/79*0071*.., 205/60R15 51G Allradantrieb;
e1*98/14*0071*.. Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74C; 76Q;
77E
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12T; 51G BORA(Limousine);
GOLF
e1*96/79*0071*.., 205/60R15 12K; 51G VARIANT; BORA
VARIANT;
e1*98/14*0071*.. Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74C; 76Q; 77E

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0275-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49292
ANLAGE: 102 VW Radtyp: TTDK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 2 von 4

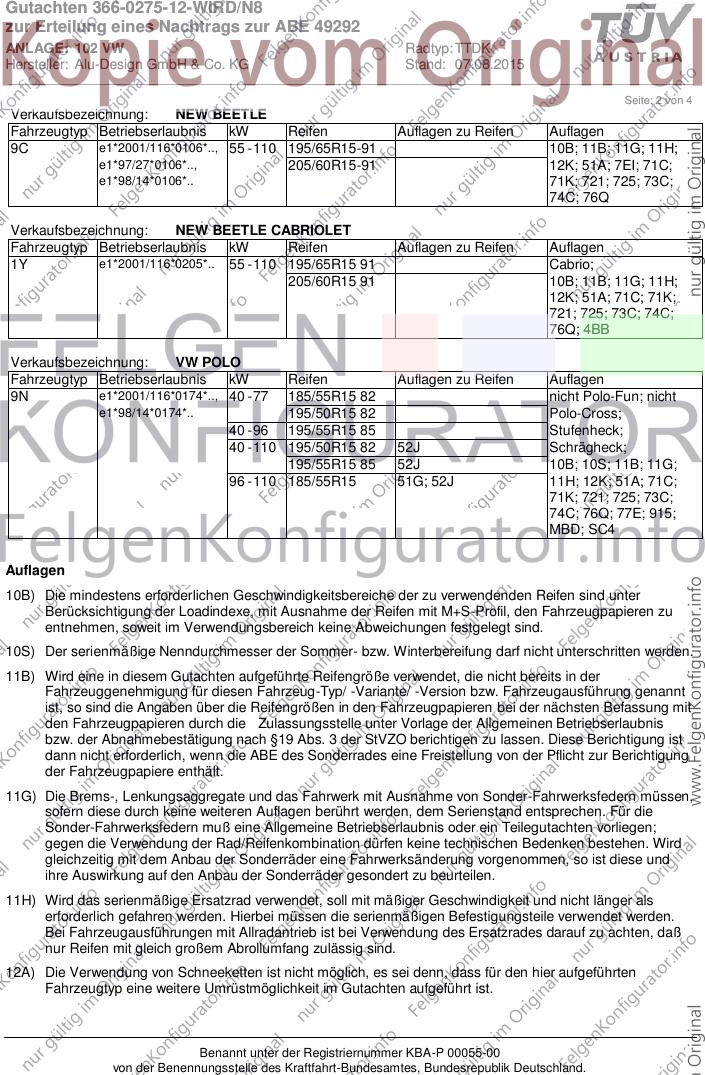

Verkaufsbezeichnung: NEW BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9C e1*2001/116*0106*.., 55 - 110 195/65R15-91 10B; 11B; 11G; 11H;
e1*97/27*0106*.., 205/60R15-91 12K; 51A; 7EI; 71C;
e1*98/14*0106*.. 71K; 721; 725; 73C;
74C; 76Q

Verkaufsbezeichnung: NEW BEETLE CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Y e1*2001/116*0205*.. 55 - 110 195/65R15 91 Cabrio;
205/60R15 91 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74C;
76Q; 4BB

Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.., 40 - 77 185/55R15 82 nicht Polo-Fun; nicht
e1*98/14*0174*.. 195/50R15 82 Polo-Cross;
40 - 96 195/55R15 85 Stufenheck;
40 - 110 195/50R15 82 52J Schrägheck;
195/55R15 85 52J 10B; 10S; 11B; 11G;
96 - 110 185/55R15 51G; 52J 11H; 12K; 51A; 71C;
71K; 721; 725; 73C;
74C; 76Q; 77E; 915;
MBD; SC4

Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0275-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49292
ANLAGE: 102 VW Radtyp: TTDK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 3 von 4

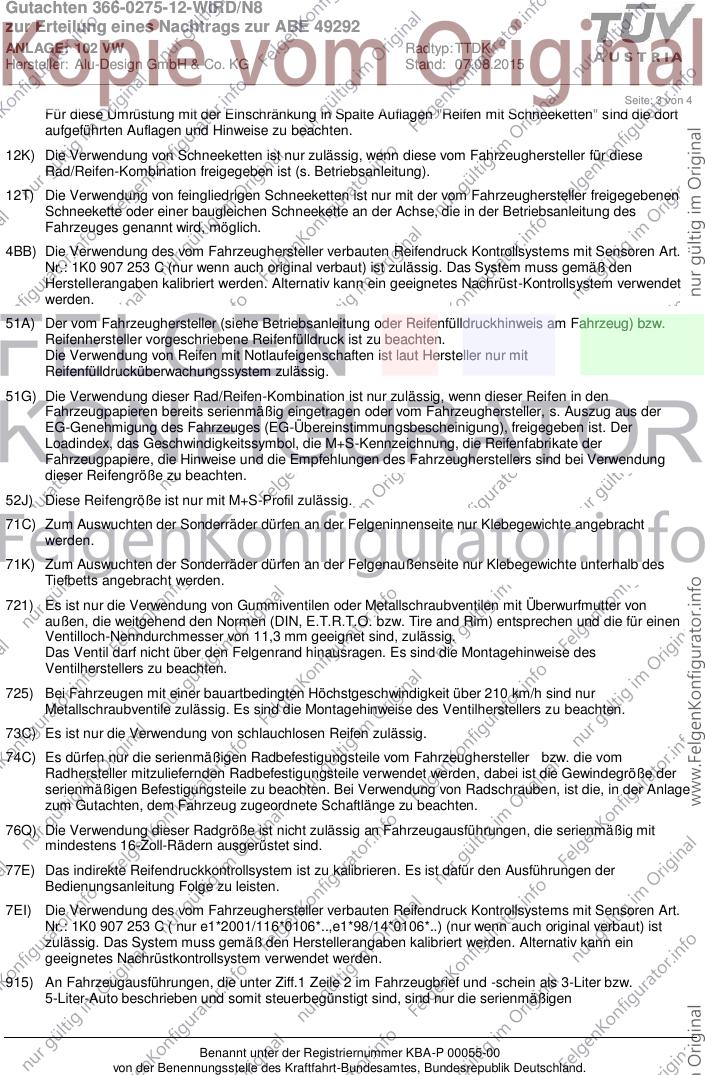

Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7EI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ( nur e1*2001/116*0106*..,e1*98/14*0106*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0275-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49292
ANLAGE: 102 VW Radtyp: TTDK
Hersteller: Alu-Design GmbH & Co. KG Stand: 07.08.2015
__________________________________________________________________________________________________________________
Seite: 4 von 4

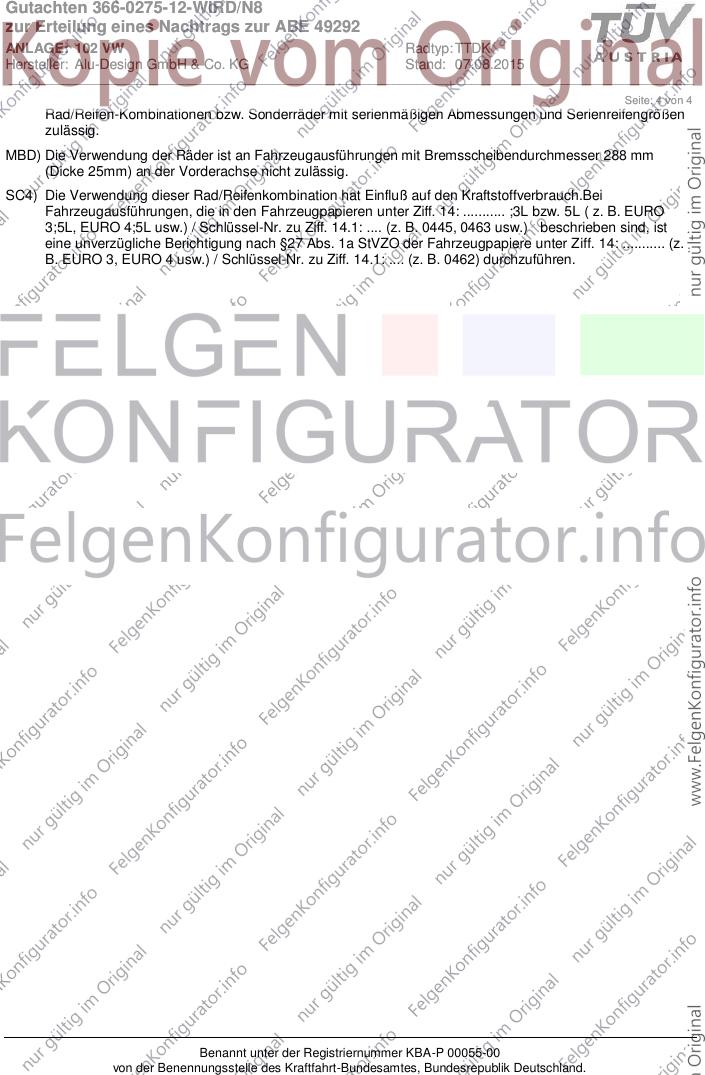

Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
MBD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 288 mm
(Dicke 25mm) an der Vorderachse nicht zulässig.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
