Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 30
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
AYA78BA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 705 2037 12/09
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 670 2141 12/09
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 680 2105 12/09
AYA78HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 705 2037 12/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 5N; 1T; 3c; 7N; 3BG; 13; 3BS; 3CC; 1t; AU; 1KM; 1F; 3B; 5N;
2KN; 1K; 2K; 1 KM; 3C; 1KP; 16; AUV
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 7M
Zubehör : AEZ Artikel-Nr. ZJA4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1t; 1T; 13; 16;
2K; 2KN; 3B; 3BG; 3BS; 3c; 3C; 3CC; 5N
140 Nm für Typ : 5N; 7N
170 Nm für Typ : 7M
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 55 - 125 205/50R17 93 11A; 22I; 24C; 24M; Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 5HA langer Radstand;
L320 215/45R17 91 11A; 24J; 24M; 5GG Frontantrieb;
225/45R17 91 11A; 22I; 24C; 24M; 10B; 11B; 11G; 11H;
5GG 12A; 51A; 71C; 71K;
225/45R17 94 11A; 22I; 24C; 24M 721; 73C; 74A; 74P;
235/45R17 94 11A; 22I; 24C; 24M 77E
2K e1*2001/116*0252*.. 51 - 125 205/50R17 93 11A; 22B; 24C; 24D Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 215/45R17 91 11A; 22B; 24C; 24D; bis
L320 5GG WV2ZZZ2K?8?052800;
kurzer Radstand;
225/45R17 90 11A; 22B; 24C; 24D; Frontantrieb;
5GA 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22B; 24C; 24D 12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 30
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W 11A; 21P; 22M; 22P; Cabrio; Frontantrieb;
24M 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22M; 22P; 12A; 51A; 71C; 71K;
24M 721; 73C; 74A; 74P;
225/45R17 91 11A; 21P; 22M; 22P; 76S; 77E
24M
85 - 184 205/50R17 11A; 21P; 22M; 22P;
24M; 51G
235/45R17 94 11A; 21P; 22H; 22L;
22P; 24J; 24M
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 103 205/50R17 89 11A; 21P; 22F; 22Q; Nur Golf 6; ab
24C; 24D; 51J e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22Q; 24C; Schrägheck;
24D; 51J Allradantrieb;
225/45R17 91 11A; 21P; 22F; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 573; 71C;
235/45R17 94 11A; 21P; 22F; 22Q; 71K; 721; 73C; 74A;
24C; 24D 74P; 76S; 77E
1K e1*2001/116*0242*.. 188 - 199 205/50R17 11A; 21P; 22F; 22Q; Nur Golf R (6er); ab
24C; 24D; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22Q; 24C; Cabrio; Schrägheck;
24D; 51J Allradantrieb;
225/45R17 91 11A; 21P; 22F; 22Q; Frontantrieb;
24C; 24D 10B; 11B; 11G; 11H;
235/45R17 94 11A; 21P; 22F; 22Q; 12A; 51A; 573; 71C;
24C; 24D 71K; 721; 73C; 74A;
74P; 76S; 77E
1K e1*2001/116*0242*.., 59 - 125 215/45R17 87W 11A; 22H; 22P; 24C; Nur Golf 6; bis
e1*2007/46*0490*.. 24D; 5ET e1*2007/46*0490*04;
59 - 173 205/50R17 11A; 21P; 22H; 22Q; ab
24C; 24D; 51G e1*2001/116*0242*25;
215/45R17 91 11A; 22H; 22P; 24C; Schrägheck;
24D Frontantrieb;
225/45R17 91 11A; 21P; 22H; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 71C; 71K;
235/45R17 94 11A; 21P; 22F; 22Q; 721; 73C; 74A; 74P;
24C; 24D 76S; 77E
1K e1*2001/116*0242*.. 77 - 118 215/45R17 87W 11A; 21T; 241; 246; Cabrio; Frontantrieb;
248; 26P; 27H; 5ET 10B; 11B; 11G; 11H;
77 - 155 205/50R17 93 11A; 21T; 24C; 248; 12A; 51A; 71C; 71K;
26B; 26N; 27F 721; 73C; 74A; 74P;
215/45R17 91 11A; 21T; 241; 246; 76S; 77E
248; 26P; 27H
225/45R17 91 11A; 21T; 24C; 248;
26B; 26N; 27F
235/45R17 94 11A; 21T; 24C; 244;
247; 26B; 26N; 27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 30
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 205/50R17 89 11A; 22P; 24C; 24D; Nur Golf 5; nur bis
51J e1*2001/116*0242*24;
55 - 147 215/45R17 87W 11A; 22P; 24J; 24M; Allradantrieb;
5ET; 51J Frontantrieb;
55 - 169 205/50R17 89W 11A; 22P; 24C; 24D; 10B; 11B; 11G; 11H;
51J 12A; 51A; 573; 71C;
55 - 184 225/45R17 90 11A; 22P; 24C; 24D 71K; 721; 73C; 74A;
235/45R17 93 11A; 21B; 22F; 24C; 74P; 77E
24D
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; nur Golf 7; ab
1K e1*2007/46*0490*.. 27H e1*2007/46*0490*05;
205/50R17 89 11A; 244; 245; 26B; nicht Golf Alltrack;
27F Kombilimousine;
215/45R17 87 11A; 245; 248; 26P; Frontantrieb;
27H Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76S; 77E
225/45R17 91 11A; 244; 245; 26B;
27F
235/45R17 94 11A; 241; 244; 246;
26B; 26N; 27F
1 KM e1*2007/46*0492*.. 63 - 110 215/45R17 87 11A; 245; 248; 26P; nur Golf 7; ab
1K e1*2007/46*0490*.. 27H e1*2007/46*0490*05;
63 - 169 205/45R17 88 11A; 245; 26P; 27H nicht Golf Alltrack;
63 - 221 205/50R17 89 11A; 245; 248; 26B; Kombilimousine;
27F Allradantrieb;
225/45R17 91 11A; 245; 248; 26B; Frontantrieb;
27F Mehrlenkerhinterachse;
235/45R17 94 11A; 241; 246; 248; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71C; 71K;
135 - 221 215/45R17 87Y 11A; 245; 248; 26P; 721; 73C; 74A; 74P;
27H 76S; 77E
206 - 221 205/45R17 88Y 11A; 245; 26P; 27H
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 30
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; nur Golf 7; ab
27H e1*2007/46*0623*01;
205/50R17 89 11A; 244; 245; 26B; nicht Golf Alltrack;
27F e-Golf;
215/45R17 87 11A; 245; 248; 26P; Kombilimousine;
27H Frontantrieb;
225/45R17 91 11A; 244; 245; 26B; Verbundlenkerhinterach
27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76S; 77E
235/45R17 94 11A; 241; 244; 246;
26B; 26N; 27F
AU e1*2007/46*0623*.. 63 - 110 215/45R17 87 11A; 245; 248; 26P; nur Golf 7; ab
27H e1*2007/46*0623*01;
63 - 169 205/45R17 88 11A; 245; 26P; 27H nicht Golf Alltrack;
63 - 221 205/50R17 89 11A; 245; 248; 26B; e-Golf;
27F Kombilimousine;
225/45R17 91 11A; 245; 248; 26B; Allradantrieb;
27F Frontantrieb;
235/45R17 94 11A; 241; 246; 248; Mehrlenkerhinterachse;
26B; 26N; 27F 10B; 11B; 11G; 11H;
135 - 221 215/45R17 87Y 11A; 245; 248; 26P; 12A; 51A; 71C; 71K;
27H 721; 73C; 74A; 74P;
206 - 221 205/45R17 88Y 11A; 245; 26P; 27H 76S; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 81 - 135 205/50R17 89 11A; 245; 27H Golf Alltrack;
205/55R17 91 11A; 245; 27H 10B; 11B; 11G; 11H;
215/45R17 88 11A; 27H 12A; 51A; 71C; 71K;
215/50R17 91 11A; 245; 27F 721; 725; 73C; 74A;
215/55R17 94 11A; 245; 27F 74P; 76S; 77E
225/45R17 91 11A; 245; 27H
225/50R17 94 11A; 245; 248; 26P;
27F
235/45R17 94 11A; 245; 27F
245/45R17 95 11A; 245; 248; 26P;
27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 30
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 205/45R17 88 11A; 245; 248; 26P; nur Golf 7; ab
27H e1*2007/46*0627*01;
205/50R17 89 11A; 244; 245; 26B; Golf Sportsvan; nicht
27F Golf Alltrack;
215/45R17 87 11A; 245; 248; 26P; Kombilimousine;
27H Frontantrieb;
225/45R17 91 11A; 244; 245; 26B; Verbundlenkerhinterach
27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
76S; 77E
235/45R17 94 11A; 241; 244; 246;
26B; 26N; 27F
AUV e1*2007/46*0627*.. 63 - 110 215/45R17 87 11A; 245; 248; 26P; nur Golf 7; ab
27H e1*2007/46*0627*01;
63 - 169 205/45R17 88 11A; 245; 26P; 27H Golf Sportsvan; nicht
63 - 221 205/50R17 89 11A; 245; 248; 26B; Golf Alltrack;
27F Kombilimousine;
225/45R17 91 11A; 245; 248; 26B; Allradantrieb;
27F Frontantrieb;
235/45R17 94 11A; 241; 246; 248; Mehrlenkerhinterachse;
26B; 26N; 27F 10B; 11B; 11G; 11H;
135 - 221 215/45R17 87Y 11A; 245; 248; 26P; 12A; 51A; 71C; 71K;
27H 721; 73C; 74A; 74P;
206 - 221 205/45R17 88Y 11A; 245; 26P; 27H 76S; 77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24J; 24M bis
215/45R17 87 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24J; 24M; 5ET Frontantrieb;
215/45R17 91 11A; 21P; 22H; 22M; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 71C; 71K;
225/45R17 91 11A; 21P; 22H; 22M; 721; 73C; 74A; 74P;
24J; 24M 77E
235/45R17 94 11A; 21B; 22F; 22L;
24D; 24J
1KP e1*2001/116*0304*.., 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 24C; 244; 51J e1*2001/116*0304*14;
205/50R17 93 11A; 21B; 22H; 22L; Frontantrieb;
24C; 244 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22H; 22L; 12A; 51A; 71C; 71K;
24C; 244; 51J 721; 73C; 74A; 74P;
225/45R17 91 11A; 21B; 22H; 22L; 76S; 77E
24C; 244
235/45R17 94 11A; 21B; 22F; 22L;
24C; 244
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

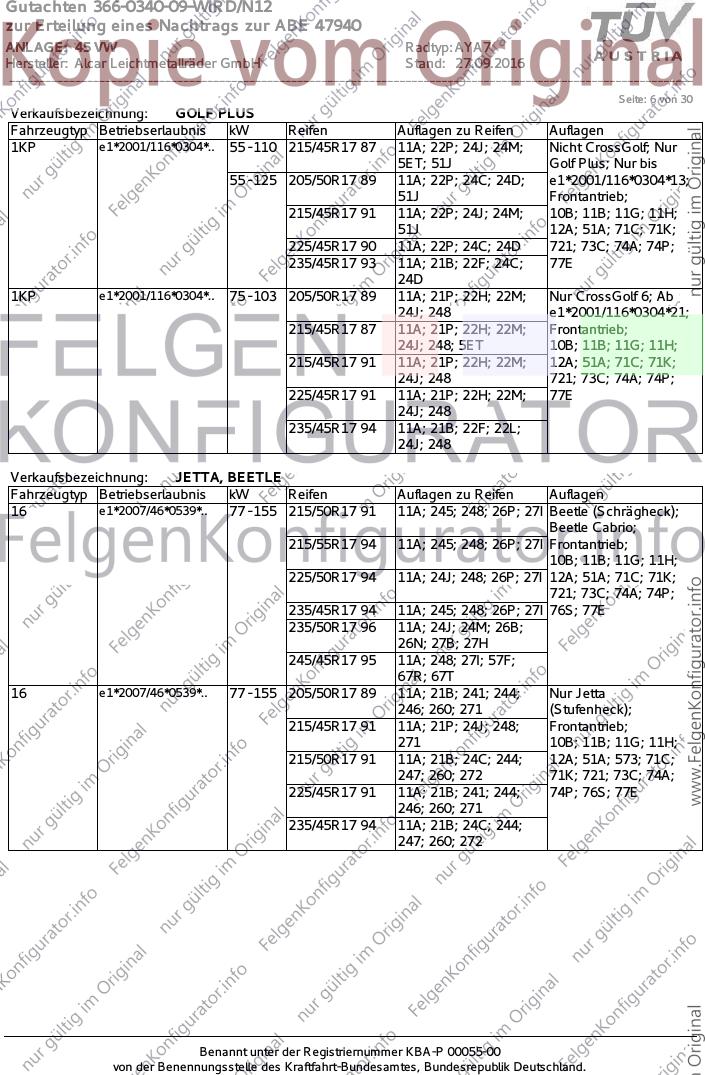

Seite: 6 von 30
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 110 215/45R17 87 11A; 22P; 24J; 24M; Nicht CrossGolf; Nur
5ET; 51J Golf Plus; Nur bis
55 - 125 205/50R17 89 11A; 22P; 24C; 24D; e1*2001/116*0304*13;
51J Frontantrieb;
215/45R17 91 11A; 22P; 24J; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 22P; 24C; 24D 721; 73C; 74A; 74P;
235/45R17 93 11A; 21B; 22F; 24C; 77E
24D
1KP e1*2001/116*0304*.. 75 - 103 205/50R17 89 11A; 21P; 22H; 22M; Nur CrossGolf 6; Ab
24J; 248 e1*2001/116*0304*21;
215/45R17 87 11A; 21P; 22H; 22M; Frontantrieb;
24J; 248; 5ET 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22H; 22M; 12A; 51A; 71C; 71K;
24J; 248 721; 73C; 74A; 74P;
225/45R17 91 11A; 21P; 22H; 22M; 77E
24J; 248
235/45R17 94 11A; 21B; 22F; 22L;
24J; 248
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 215/50R17 91 11A; 245; 248; 26P; 27I Beetle (Schrägheck);
Beetle Cabrio;
215/55R17 94 11A; 245; 248; 26P; 27I Frontantrieb;
10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J; 248; 26P; 27I 12A; 51A; 71C; 71K;
721; 73C; 74A; 74P;
235/45R17 94 11A; 245; 248; 26P; 27I 76S; 77E
235/50R17 96 11A; 24J; 24M; 26B;
26N; 27B; 27H
245/45R17 95 11A; 248; 27I; 57F;
67R; 67T
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 11A; 21B; 241; 244; Nur Jetta
246; 260; 271 (Stufenheck);
215/45R17 91 11A; 21P; 24J; 248; Frontantrieb;
271 10B; 11B; 11G; 11H;
215/50R17 91 11A; 21B; 24C; 244; 12A; 51A; 573; 71C;
247; 260; 272 71K; 721; 73C; 74A;
225/45R17 91 11A; 21B; 241; 244; 74P; 76S; 77E
246; 260; 271
235/45R17 94 11A; 21B; 24C; 244;
247; 260; 272
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 30
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 147 205/50R17 89 11A; 21B; 21N; 22F; JETTA (Limousine);
22L; 24C; 24D Frontantrieb;
215/45R17 87W 11A; 21B; 22H; 22L; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 21B; 21N; 22F; 721; 73C; 74A; 74P;
22L; 24C; 24D 77E
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
1KM e1*2001/116*0328*.. 77 205/50R17 89 11A; 21B; 21N; 22F; GOLF 6 (Variant); ab
22L; 24C; 24D; 51J e1*2001/116*0328*15;
215/45R17 87W 11A; 21B; 22H; 22L; Allradantrieb;
24J; 24M; 5ET; 51J 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22H; 22L; 12A; 51A; 573; 71C;
24J; 24M; 51J 71K; 721; 73C; 74A;
225/45R17 91 11A; 21B; 21N; 22F; 74P; 77E
22L; 24C; 24D
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
1KM e1*2001/116*0328*.. 75 - 103 215/45R17 87 11A; 21B; 22H; 22L; GOLF (Variant); nur
24J; 24M; 51J bis
75 - 147 205/50R17 89 11A; 21B; 21N; 22F; e1*2001/116*0328*14;
22L; 24C; 24D Frontantrieb;
215/45R17 87W 11A; 21B; 22H; 22L; 10B; 11B; 11G; 11H;
24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 91 11A; 21B; 21N; 22F; 721; 73C; 74A; 74P;
22L; 24C; 24D 77E
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
1KM e1*2001/116*0328*.., 59 - 118 205/50R17 89 11A; 21B; 21N; 22F; GOLF 6 (Variant); bis
e1*2007/46*0492*.. 22L; 24C; 24D; 51J e1*2007/46*0492*05;
215/45R17 87W 11A; 21B; 22H; 22L; ab
24J; 24M; 5ET; 51J e1*2001/116*0328*15;
215/45R17 91 11A; 21B; 22H; 22L; Frontantrieb;
24J; 24M; 51J 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21B; 21N; 22F; 12A; 51A; 71C; 71K;
22L; 24C; 24D 721; 73C; 74A; 74P;
235/45R17 93 11A; 21B; 21J; 22F; 77E
22L; 24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

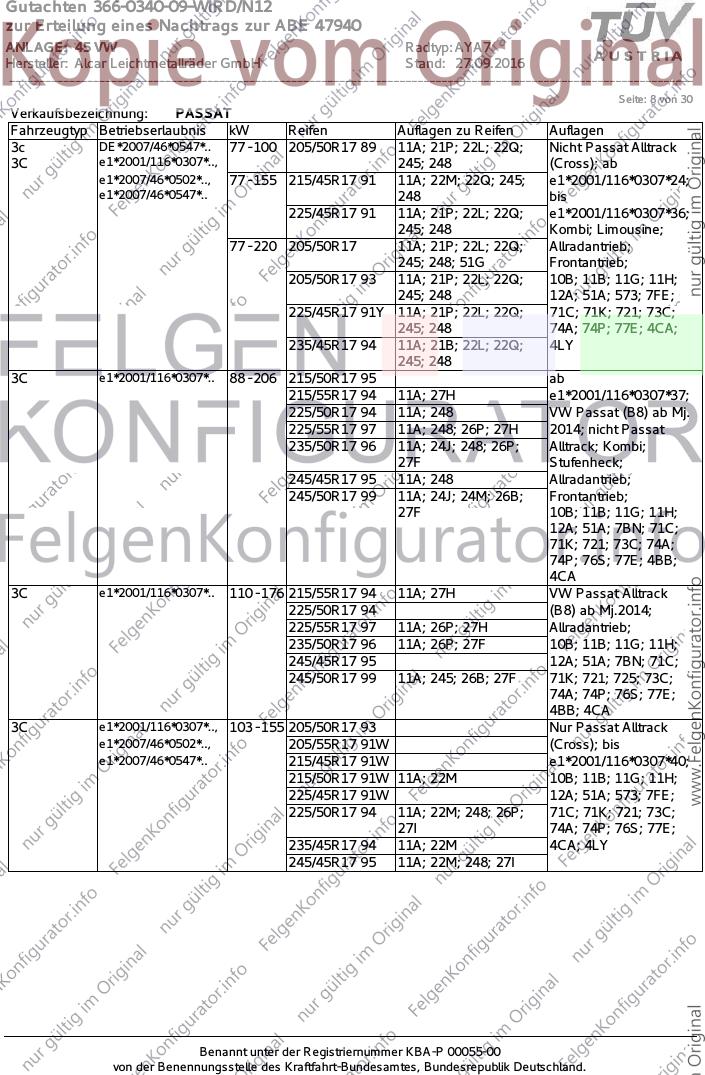

Seite: 8 von 30
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 100 205/50R17 89 11A; 21P; 22L; 22Q; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 245; 248 (Cross); ab
e1*2007/46*0502*.., 77 - 155 215/45R17 91 11A; 22M; 22Q; 245; e1*2001/116*0307*24;
e1*2007/46*0547*.. 248 bis
225/45R17 91 11A; 21P; 22L; 22Q; e1*2001/116*0307*36;
245; 248 Kombi; Limousine;
77 - 220 205/50R17 11A; 21P; 22L; 22Q; Allradantrieb;
245; 248; 51G Frontantrieb;
205/50R17 93 11A; 21P; 22L; 22Q; 10B; 11B; 11G; 11H;
245; 248 12A; 51A; 573; 7FE;
225/45R17 91Y 11A; 21P; 22L; 22Q; 71C; 71K; 721; 73C;
245; 248 74A; 74P; 77E; 4CA;
235/45R17 94 11A; 21B; 22L; 22Q; 4LY
245; 248
3C e1*2001/116*0307*.. 88 - 206 215/50R17 95 ab
215/55R17 94 11A; 27H e1*2001/116*0307*37;
225/50R17 94 11A; 248 VW Passat (B8) ab Mj.
225/55R17 97 11A; 248; 26P; 27H 2014; nicht Passat
235/50R17 96 11A; 24J; 248; 26P; Alltrack; Kombi;
27F Stufenheck;
245/45R17 95 11A; 248 Allradantrieb;
245/50R17 99 11A; 24J; 24M; 26B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 73C; 74A;
74P; 76S; 77E; 4BB;
4CA
3C e1*2001/116*0307*.. 110 - 176 215/55R17 94 11A; 27H VW Passat Alltrack
225/50R17 94 (B8) ab Mj.2014;
225/55R17 97 11A; 26P; 27H Allradantrieb;
235/50R17 96 11A; 26P; 27F 10B; 11B; 11G; 11H;
245/45R17 95 12A; 51A; 7BN; 71C;
245/50R17 99 11A; 245; 26B; 27F 71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4BB; 4CA
3C e1*2001/116*0307*.., 103 - 155 205/50R17 93 Nur Passat Alltrack
e1*2007/46*0502*.., 205/55R17 91W (Cross); bis
e1*2007/46*0547*.. 215/45R17 91W e1*2001/116*0307*40;
215/50R17 91W 11A; 22M 10B; 11B; 11G; 11H;
225/45R17 91W 12A; 51A; 573; 7FE;
225/50R17 94 11A; 22M; 248; 26P; 71C; 71K; 721; 73C;
27I 74A; 74P; 76S; 77E;
235/45R17 94 11A; 22M 4CA; 4LY
245/45R17 95 11A; 22M; 248; 27I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 9 von 30
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 22M; 22Q; 24J; nur bis
24M e1*2001/116*0307*23;
75 - 147 205/50R17 93 11A; 22M; 22Q; 24J; Kombi; Limousine;
24M Allradantrieb;
215/45R17 91 11A; 22M; 22P Frontantrieb;
225/45R17 91 11A; 21P; 22M; 22Q; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 573; 7BN;
235/45R17 93 11A; 21P; 22L; 22Q; 71C; 71K; 721; 73C;
24J; 24M 74A; 74P; 77E; 4BB;
75 - 220 205/50R17 11A; 22M; 22Q; 24J; 4CA
24M; 51G
225/45R17 91 11A; 21P; 22M; 22Q;
M+S 24J; 24M
235/45R17 94 11A; 21P; 22L; 22Q;
24J; 24M
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 147 225/45R17 91W 12A Limousine;
100 - 220 205/50R17 12R; 51G Allradantrieb;
225/45R17 91Y 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 73C; 74A; 74P;
77E; 4BB; 4CA
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 205/50R17 51G Coupe; Frontantrieb;
215/45R17 87W 57E; 681; 684 10B; 11B; 11G; 11H;
215/45R17 87W 51J 12A; 51A; 71C; 71K;
90 - 206 225/45R17 91 721; 73C; 74A; 74P;
235/45R17 94 76S; 77E
245/45R17 95
147 - 206 205/50R17 51G; 52J
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 215/60R17 96 11A; 24M; 51J bis
e1*2007/46*0487*.. 225/55R17 97 11A; 22I; 24M; 51J e1*2001/116*0450*23;
225/60R17 99 11A; 22I; 22P; 24M; Allradantrieb;
51J Frontantrieb;
235/55R17 99 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
245/50R17 99 11A; 22I; 24J; 24M 12A; 51A; 7FN; 71C;
71K; 721; 73C; 74A;
74P; 77E; 4CA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 10 von 30
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 85 - 162 215/65R17 99 ab
225/60R17 99 11A; 27I e1*2001/116*0450*24;
235/60R17 102 11A; 27H; 27I nur R-Line;
245/55R17 102 11A; 27B; 27H Allradantrieb;
255/55R17 104 11A; 27B; 27F Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4CA
5N e1*2001/116*0450*.. 85 - 162 215/65R17 99 ab
225/60R17 99 11A; 27I e1*2001/116*0450*24;
235/60R17 102 11A; 24J; 27H; 27I nicht R-Line;
245/55R17 102 11A; 24J; 248; 27B; Allradantrieb;
27H Frontantrieb;
255/55R17 104 11A; 24J; 248; 27B; 10B; 11B; 11G; 11H;
27F 12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4CA
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 66 - 103 205/50R17 89 11A; 24C; 24D; 5FM nicht CrossTouran;
e1*2007/46*0506*.. 66 - 130 205/50R17 93 11A; 24C; 24D bis
1T e1*2001/116*0211*.., 215/45R17 91 11A; 24J; 24M; 5GG e1*2007/46*0357*13;
e1*2007/46*0357*.. 215/45R17 91W 11A; 24J; 24M; 5GG bis
225/45R17 11A; 24C; 24D; 51G e1*2001/116*0211*35;
225/45R17 91 11A; 24C; 24D; 5GG 10B; 11B; 11G; 11H;
235/45R17 93 11A; 24C; 24D 12A; 51A; 7FJ; 71C;
71K; 721; 73C; 74A;
74P; 77E
1t DE*2007/46*0506*.., 75 - 130 205/50R17 91 11A; 24J; 52J nur CrossTouran; bis
e1*2007/46*0506*.. 225/45R17 91 11A; 24J; 52J e1*2007/46*0357*13;
1T e1*2001/116*0211*.., bis
e1*2007/46*0357*.. e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
12A; 51A; 7FJ; 71C;
71K; 721; 73C; 74A;
74P; 76U; 76Z; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

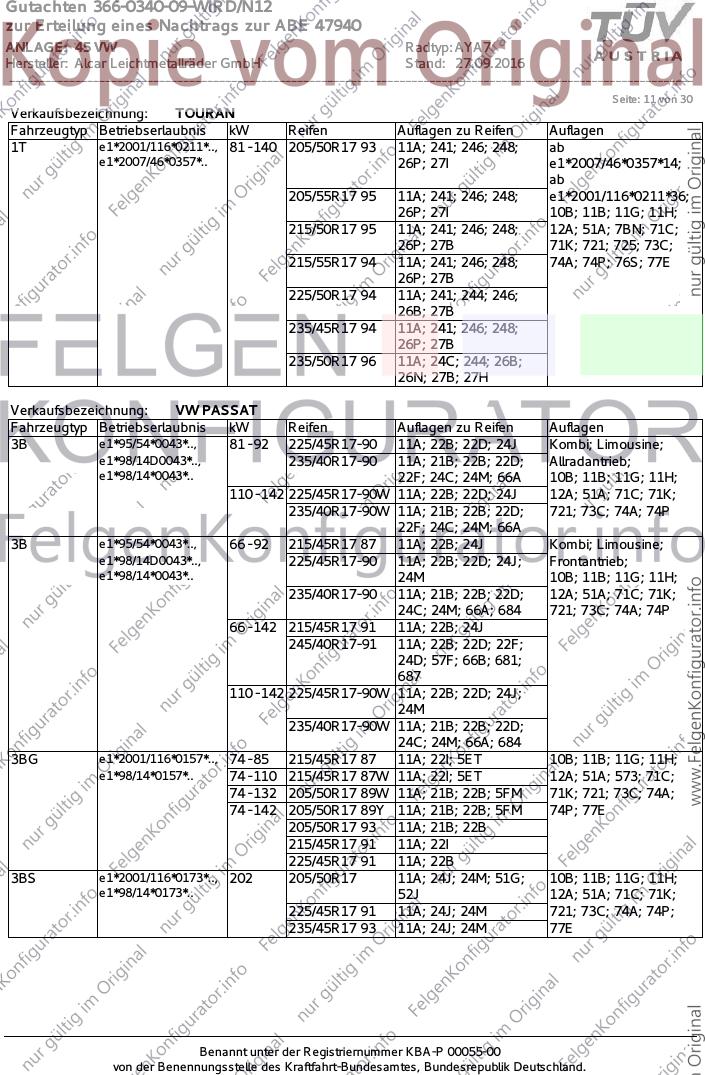

Seite: 11 von 30
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 205/50R17 93 11A; 241; 246; 248; ab
e1*2007/46*0357*.. 26P; 27I e1*2007/46*0357*14;
ab
205/55R17 95 11A; 241; 246; 248; e1*2001/116*0211*36;
26P; 27I 10B; 11B; 11G; 11H;
215/50R17 95 11A; 241; 246; 248; 12A; 51A; 7BN; 71C;
26P; 27B 71K; 721; 725; 73C;
215/55R17 94 11A; 241; 246; 248; 74A; 74P; 76S; 77E
26P; 27B
225/50R17 94 11A; 241; 244; 246;
26B; 27B
235/45R17 94 11A; 241; 246; 248;
26P; 27B
235/50R17 96 11A; 24C; 244; 26B;
26N; 27B; 27H
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 81 - 92 225/45R17-90 11A; 22B; 22D; 24J Kombi; Limousine;
e1*98/14D0043*.., 235/40R17-90 11A; 21B; 22B; 22D; Allradantrieb;
e1*98/14*0043*.. 22F; 24C; 24M; 66A 10B; 11B; 11G; 11H;
110 - 142 225/45R17-90W 11A; 22B; 22D; 24J 12A; 51A; 71C; 71K;
235/40R17-90W 11A; 21B; 22B; 22D; 721; 73C; 74A; 74P
22F; 24C; 24M; 66A
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 22B; 24J Kombi; Limousine;
e1*98/14D0043*.., 225/45R17-90 11A; 22B; 22D; 24J; Frontantrieb;
e1*98/14*0043*.. 24M 10B; 11B; 11G; 11H;
235/40R17-90 11A; 21B; 22B; 22D; 12A; 51A; 71C; 71K;
24C; 24M; 66A; 684 721; 73C; 74A; 74P
66 - 142 215/45R17 91 11A; 22B; 24J
245/40R17-91 11A; 22B; 22D; 22F;
24D; 57F; 66B; 681;
687
110 - 142 225/45R17-90W 11A; 22B; 22D; 24J;
24M
235/40R17-90W 11A; 21B; 22B; 22D;
24C; 24M; 66A; 684
3BG e1*2001/116*0157*.., 74 - 85 215/45R17 87 11A; 22I; 5ET 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 74 - 110 215/45R17 87W 11A; 22I; 5ET 12A; 51A; 573; 71C;
74 - 132 205/50R17 89W 11A; 21B; 22B; 5FM 71K; 721; 73C; 74A;
74 - 142 205/50R17 89Y 11A; 21B; 22B; 5FM 74P; 77E
205/50R17 93 11A; 21B; 22B
215/45R17 91 11A; 22I
225/45R17 91 11A; 22B
3BS e1*2001/116*0173*.., 202 205/50R17 11A; 24J; 24M; 51G; 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 52J 12A; 51A; 71C; 71K;
225/45R17 91 11A; 24J; 24M 721; 73C; 74A; 74P;
235/45R17 93 11A; 24J; 24M 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

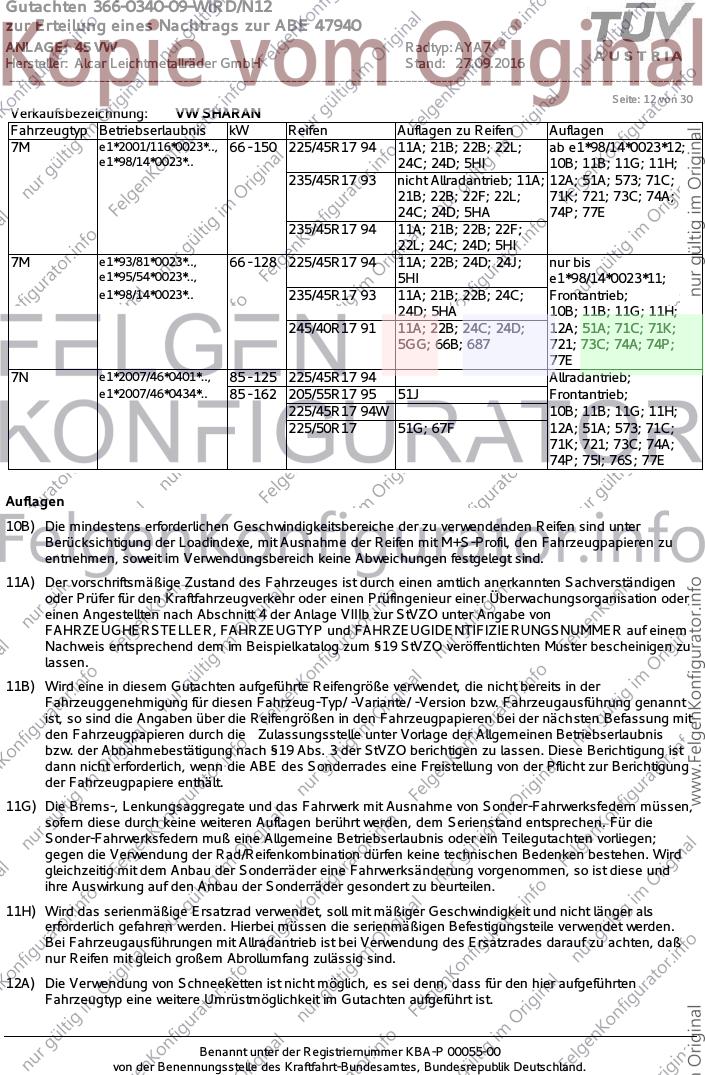

Seite: 12 von 30
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7M e1*2001/116*0023*.., 66 - 150 225/45R17 94 11A; 21B; 22B; 22L; ab e1*98/14*0023*12;
e1*98/14*0023*.. 24C; 24D; 5HI 10B; 11B; 11G; 11H;
235/45R17 93 nicht Allradantrieb; 11A; 12A; 51A; 573; 71C;
21B; 22B; 22F; 22L; 71K; 721; 73C; 74A;
24C; 24D; 5HA 74P; 77E
235/45R17 94 11A; 21B; 22B; 22F;
22L; 24C; 24D; 5HI
7M e1*93/81*0023*.., 66 - 128 225/45R17 94 11A; 22B; 24D; 24J; nur bis
e1*95/54*0023*.., 5HI e1*98/14*0023*11;
e1*98/14*0023*.. 235/45R17 93 11A; 21B; 22B; 24C; Frontantrieb;
24D; 5HA 10B; 11B; 11G; 11H;
245/40R17 91 11A; 22B; 24C; 24D; 12A; 51A; 71C; 71K;
5GG; 66B; 687 721; 73C; 74A; 74P;
77E
7N e1*2007/46*0401*.., 85 - 125 225/45R17 94 Allradantrieb;
e1*2007/46*0434*.. 85 - 162 205/55R17 95 51J Frontantrieb;
225/45R17 94W 10B; 11B; 11G; 11H;
225/50R17 51G; 67F 12A; 51A; 573; 71C;
71K; 721; 73C; 74A;
74P; 75I; 76S; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

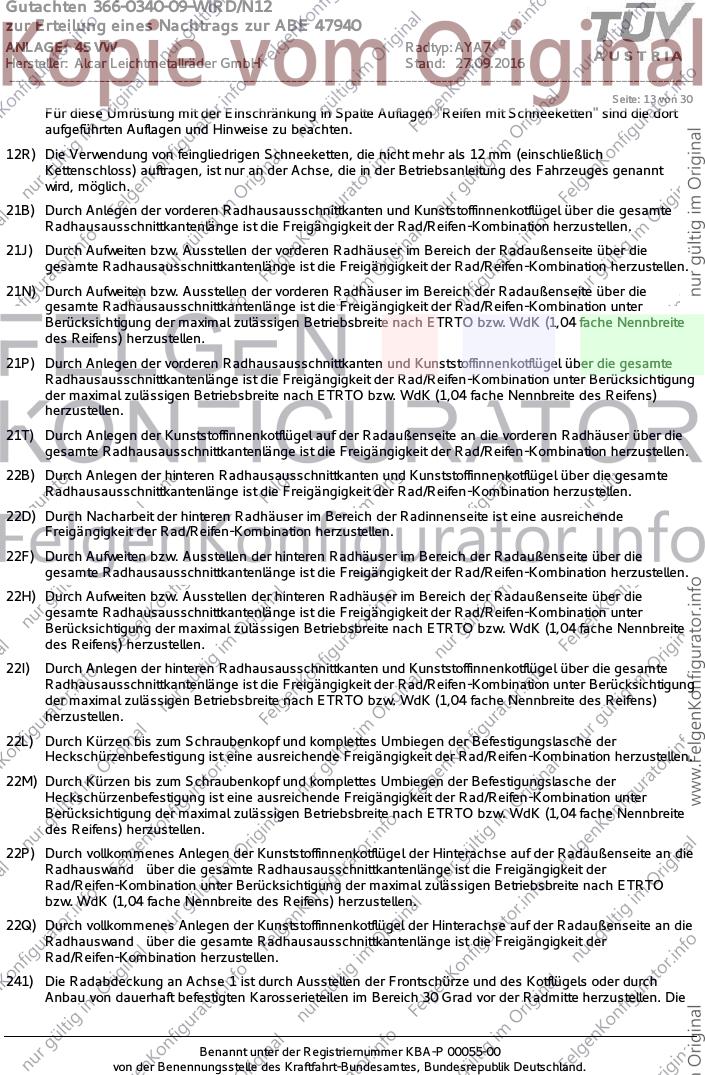

Seite: 13 von 30
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22D) Durch Nacharbeit der hinteren Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

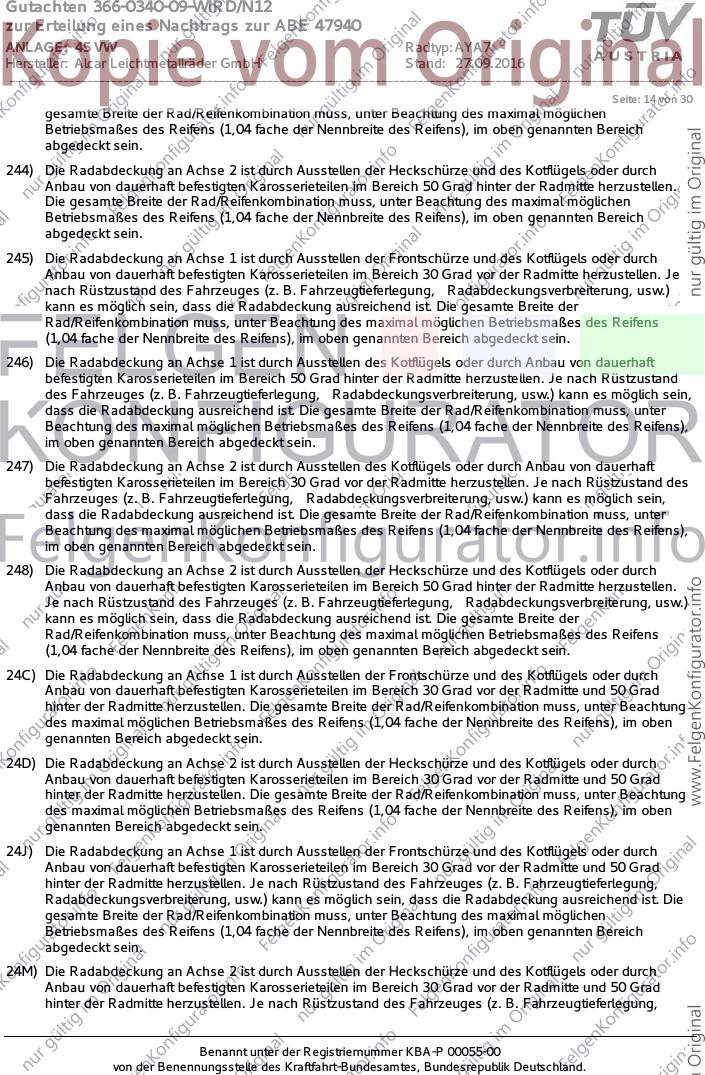

Seite: 14 von 30
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

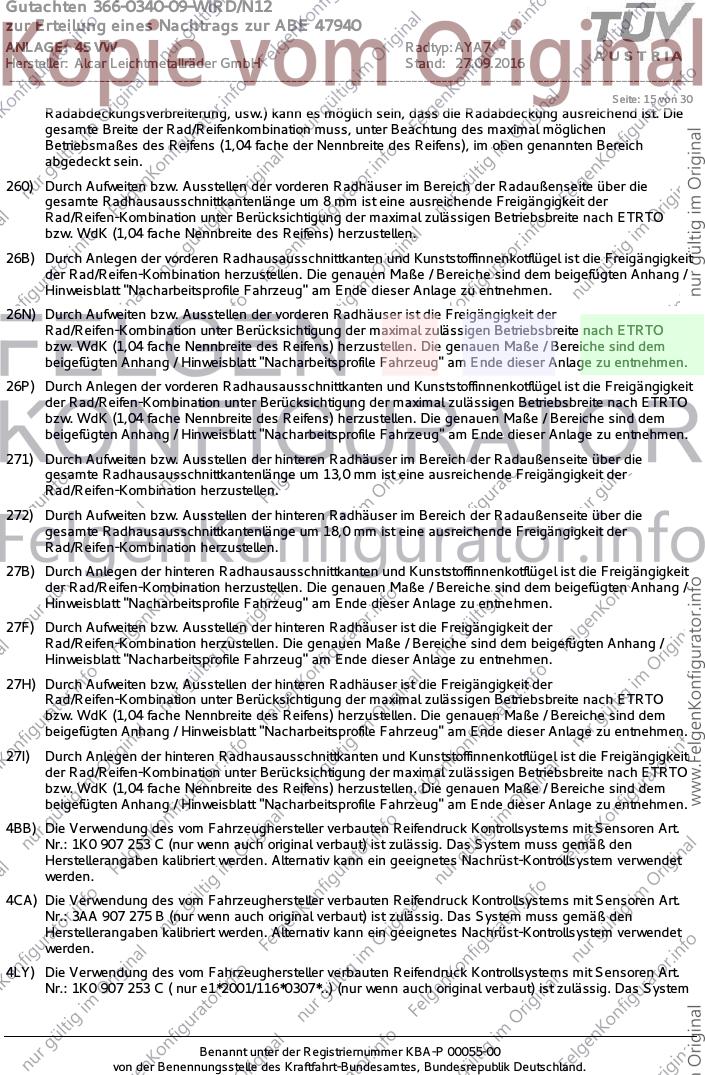

Seite: 15 von 30
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4LY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ( nur e1*2001/116*0307*..) (nur wenn auch original verbaut) ist zulässig. Das System
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

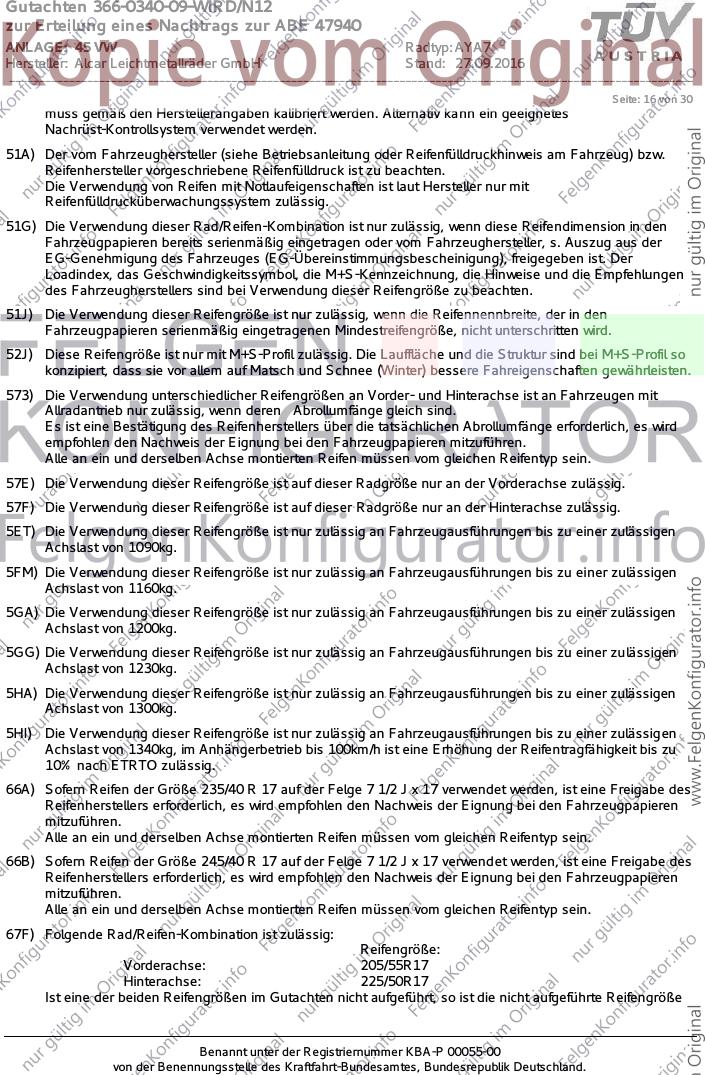

Seite: 16 von 30
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
66A) Sofern Reifen der Größe 235/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
66B) Sofern Reifen der Größe 245/40 R 17 auf der Felge 7 1/2 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67F) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R17
Hinterachse: 225/50R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________

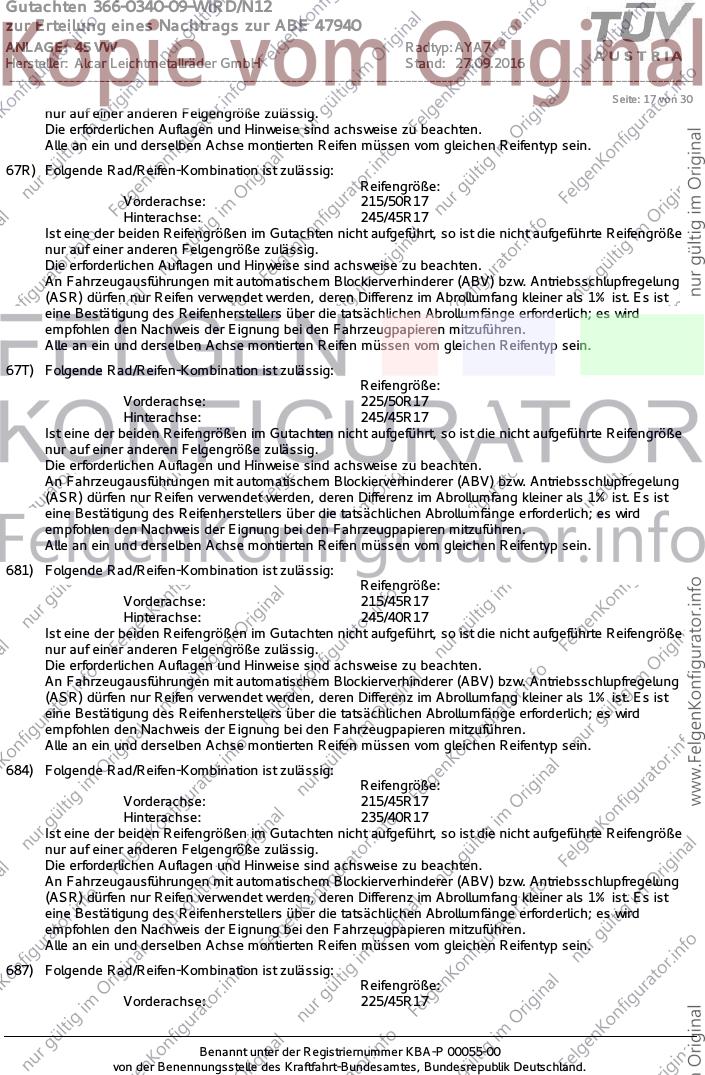

Seite: 17 von 30
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 18 von 30
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0307*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0211*..,e1*2007/46*0357*..) (nur wenn auch original verbaut) ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 19 von 30
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
7FN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0450*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 20 von 30
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 400 y = 310 30 HA
26J x = 300 y = 300 30 VA
27H x = 400 y = 310 8 HA
26N x = 300 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 21 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 260 y = 280 8 VA
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
26J x = 260 y = 280 10 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 22 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 350 18,5 VA
26N x = 300 y = 350 8 VA
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 23 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 24 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 13 HA
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 25 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 280 HA
27B x = 300 y = 330 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 26 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
26J x = 200 y = 300 15 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 27 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 28 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 29 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 400 30 HA
27H x = 300 y = 400 8 HA
26J x = 400 y = 300 15 VA
26N x = 400 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0340-09-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 47940
ANLAGE: 45 VW Radtyp: AYA7
Hersteller: Alcar Leichtmetallräder GmbH Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 30 von 30
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
