Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49927*02
Gerät: Sonderräder für Pkw
6 J x 15 H2
Typ: TTIK
Inhaber der ABE und Alu-Design GmbH & Co. KG
Hersteller: DE-58809 Neuenrade-Küntrop
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 49927
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49927*02
Die ABE-Nr. 49927*02 erstreckt sich auf die Räder 6 J x 15 H2, Typ TTIK, in den
Ausführungen wie im Gutachten Nr. 366-0077-14-WIRD/N2 vom 05.09.2016 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 100
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV AUSTRIA AUTOMOTIVE GMBH, vom 05.09.2016 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 30.09.2016
Im Auftrag
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zur Allgemeinen Betriebserlaubnis
Zur Allgemeinen Betriebserlaubnis Nr.: 49927*02
Ausgabedatum: 18.12.2014 letztes Änderungsdatum: 30.09.2016
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
2. Beschreibungsbogen Nr.: Datum:
wie bisher
letztes Änderungsdatum:
3. Prüfbericht(e) Nr.: Datum:
366-0077-14-WIRD/N1 07.08.2015
366-0077-14-WIRD/N2 05.09.2016
4. Beschreibung der Änderungen:
Erweiterung des Verwendungsbereiches
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49927*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49927
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 49927*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
TÜV AUSTRIA Deutschstraße 10 2016-AUTO-RD-EX-0-000964
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 15
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 927
366-0077-14-WIRD/N2
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 6 J X 15 H2
Typ: TTIK
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49927
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTIK2BP38D581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 09/14
TTIK2BP38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 09/14
TTIK2GA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 09/14
TTIK2SA38D581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 09/14
TTIK2SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 575 1975 09/14
TTIK2BP38D541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/14
TTIK2BP38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/14
TTIK2BP44D541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 09/14
TTIK2BP44541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 09/14
TTIK2GA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/14
TTIK2SA38D541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/14
TTIK2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/14
TTIK2SA44D541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 09/14
TTIK2SA44541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 09/14
TTIK2BP38D561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/14
TTIK2BP38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/14
TTIK2BP44D561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 09/14
TTIK2BP44561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 09/14
TTIK2GA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/14
TTIK2SA38D561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/14
TTIK2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/14
TTIK2SA44D561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 09/14
TTIK2SA44561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 09/14
TTIK2BP38D566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/14
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 15
TTIK2BP38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/14
TTIK2BP44D566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 09/14
TTIK2BP44566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 09/14
TTIK2GA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/14
TTIK2SA38D566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/14
TTIK2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/14
TTIK2SA44D566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 09/14
TTIK2SA44566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 09/14
TTIK2BP38D571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/14
TTIK2BP38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/14
TTIK2BP44D571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 09/14
TTIK2BP44571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 09/14
TTIK2GA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/14
TTIK2SA38D571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/14
TTIK2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/14
TTIK2SA44D571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 09/14
TTIK2SA44571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 09/14
TTIK2BP38D591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/14
TTIK2BP38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/14
TTIK2GA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/14
TTIK2SA38D591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/14
TTIK2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/14
TTIK2BP38D601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/14
TTIK2BP38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/14
TTIK2BP44D601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 09/14
TTIK2BP44601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 09/14
TTIK2GA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/14
TTIK2SA38D601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/14
TTIK2SA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/14
TTIK2SA44D601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 09/14
TTIK2SA44601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 09/14
TTIK3BP38D634 PCD108 ET38 Ø70.1 Ø63.4 108/4 63,4 38 575 1975 09/14
TTIK3BP38634 PCD108 ET38 Ø70.1 Ø63.4 108/4 63,4 38 575 1975 09/14
TTIK3SA38D634 PCD108 ET38 Ø70.1 Ø63.4 108/4 63,4 38 575 1975 09/14
TTIK3SA38634 PCD108 ET38 Ø70.1 Ø63.4 108/4 63,4 38 575 1975 09/14
TTIK3BP15D651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 09/14
TTIK3BP15651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 09/14
TTIK3BP25D651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/14
TTIK3BP25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/14
TTIK3GA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/14
TTIK3SA15D651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 09/14
TTIK3SA15651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 09/14
TTIK3SA25D651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/14
TTIK3SA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/14
TTIK5BP39D581 PCD98 ET39 ohne 98/5 58,1 39 625 1975 09/14
TTIK5BP39581 PCD98 ET39 ohne 98/5 58,1 39 625 1975 09/14
TTIK5SA39D581 PCD98 ET39 ohne 98/5 58,1 39 625 1975 09/14
TTIK5SA39581 PCD98 ET39 ohne 98/5 58,1 39 625 1975 09/14
TTIK6BP38VD571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 09/14
TTIK6BP38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 09/14
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 15
TTIK6GA38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 09/14
TTIK6SA38VD571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 09/14
TTIK6SA38V571 PCD100 ET38 ohne 100/5 57,1 38 625 1975 09/14
TTIKABP39D566 PCD105 ET39 ohne 105/5 56,6 39 625 1975 09/14
TTIKABP39566 PCD105 ET39 ohne 105/5 56,6 39 625 1975 09/14
TTIKASA39D566 PCD105 ET39 ohne 105/5 56,6 39 625 1975 09/14
TTIKASA39566 PCD105 ET39 ohne 105/5 56,6 39 625 1975 09/14
TTIK8BP40D651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 625 1975 09/14
TTIK8BP40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 625 1975 09/14
TTIK8SA40D651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 625 1975 09/14
TTIK8SA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 625 1975 09/14
TTIK8BP40D571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 625 1975 09/14
TTIK8BP40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 625 1975 09/14
TTIK8BP43VD571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 09/14
TTIK8BP43V571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 09/14
TTIK8BP47D571 PCD112 ET47 Ø70.1 Ø57.1 112/5 57,1 47 625 1975 09/14
TTIK8BP47571 PCD112 ET47 Ø70.1 Ø57.1 112/5 57,1 47 625 1975 09/14
TTIK8GA47571 PCD112 ET47 Ø70.1 Ø57.1 112/5 57,1 47 625 1975 09/14
TTIK8SA40D571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 625 1975 09/14
TTIK8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 625 1975 09/14
TTIK8SA43VD571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 09/14
TTIK8SA43V571 PCD112 ET43 ohne 112/5 57,1 43 625 1975 09/14
TTIK8SA47D571 PCD112 ET47 Ø70.1 Ø57.1 112/5 57,1 47 625 1975 09/14
TTIK8SA47571 PCD112 ET47 Ø70.1 Ø57.1 112/5 57,1 47 625 1975 09/14
TTIK8BP40D666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 625 1975 09/14
TTIK8BP40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 625 1975 09/14
TTIK8BP47D666 PCD112 ET47 Ø70.1 Ø66.6 112/5 66,6 47 625 1975 09/14
TTIK8GA47666 PCD112 ET47 Ø70.1 Ø66.6 112/5 66,6 47 625 1975 09/14
TTIK8SA40D666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 625 1975 09/14
TTIK8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 625 1975 09/14
TTIK8SA47D666 PCD112 ET47 Ø70.1 Ø66.6 112/5 66,6 47 625 1975 09/14
TTIK8SA47666 PCD112 ET47 Ø70.1 Ø66.6 112/5 66,6 47 625 1975 09/14
TTIK0BP48D566 PCD114.3 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 09/14
TTIK0BP48566 PCD114.3 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 09/14
TTIK0GA48566 PCD114.3 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 09/14
TTIK0SA48D566 PCD114.3 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 09/14
TTIK0SA48566 PCD114.3 ET48 Ø71.6 Ø56.6 114,3/5 56,6 48 625 1975 09/14
TTIK0BP40D601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 09/14
TTIK0BP40601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 09/14
TTIK0BP48D601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 09/14
TTIK0BP48601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 09/14
TTIK0GA48601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 09/14
TTIK0SA40D601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 09/14
TTIK0SA40601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 625 1975 09/14
TTIK0SA48D601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 09/14
TTIK0SA48601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 625 1975 09/14
TTIK0BP40D641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 09/14
TTIK0BP40641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 09/14
TTIK0BP48D641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 09/14
TTIK0BP48641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 09/14
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 15
TTIK0GA48641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 09/14
TTIK0SA40D641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 09/14
TTIK0SA40641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 625 1975 09/14
TTIK0SA48D641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 09/14
TTIK0SA48641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 625 1975 09/14
TTIK0BP40D661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 09/14
TTIK0BP40661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 09/14
TTIK0BP48D661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 09/14
TTIK0BP48661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 09/14
TTIK0GA48661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 09/14
TTIK0SA40D661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 09/14
TTIK0SA40661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 625 1975 09/14
TTIK0SA48D661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 09/14
TTIK0SA48661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 625 1975 09/14
TTIK0BP40D671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 09/14
TTIK0BP40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 09/14
TTIK0BP48D671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 09/14
TTIK0BP48671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 09/14
TTIK0GA48671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 09/14
TTIK0SA40D671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 09/14
TTIK0SA40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 625 1975 09/14
TTIK0SA48D671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 09/14
TTIK0SA48671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 625 1975 09/14
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TI/TI dark
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 7,8 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTIK5SA39581:
: Außenseite : Innenseite
Radtyp : -- : TTIK
Radausführung : -- : PCD114.3 ET40
Radgröße : -- : 6 J X 15 H2
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 15
Typzeichen : KBA 49927 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 09.14
Herkunftsmerkmal : -- : MII ww. MIG
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004643-A0-144 17.11.2014 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 6 von 15
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
4 CITROEN TTIK2BP38D581; 38 05.09.2016 liegt bei
TTIK2BP38581;
TTIK2GA38581;
TTIK2SA38D581;
TTIK2SA38581
3 FIAT TTIK2BP38D581; 38 05.09.2016 liegt bei
TTIK2BP38581;
TTIK2GA38581;
TTIK2SA38D581;
TTIK2SA38581
2 FORD TTIK2BP38D581; 38 05.09.2016 liegt bei
TTIK2BP38581;
TTIK2GA38581;
TTIK2SA38D581;
TTIK2SA38581
1 PEUGEOT TTIK2BP38D581; 38 05.09.2016 liegt bei
TTIK2BP38581;
TTIK2GA38581;
TTIK2SA38D581;
TTIK2SA38581
8 CITROEN TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 15
10 DAIHATSU TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
7 HYUNDAI, TTIK2BP38D541; 38 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv TTIK2BP38541;
Sanayi, HYUNDAI MOTOR EUROPE, TTIK2GA38541;
HYUNDAI MOTOR (IND) TTIK2SA38D541;
TTIK2SA38541
20 HYUNDAI, TTIK2BP44D541; 44 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv TTIK2BP44541;
Sanayi, HYUNDAI MOTOR EUROPE, TTIK2SA44D541;
HYUNDAI MOTOR (IND) TTIK2SA44541
11 KIA TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
15 KIA TTIK2BP44D541; 44 05.09.2016 liegt bei
TTIK2BP44541;
TTIK2SA44D541;
TTIK2SA44541
9 MAZDA, Mazda Motor Corporation TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
16 MAZDA TTIK2BP44D541; 44 05.09.2016 liegt bei
TTIK2BP44541;
TTIK2SA44D541;
TTIK2SA44541
13 NISSAN TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
6 OPEL / VAUXHALL TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
19 OPEL / VAUXHALL TTIK2BP44D541; 44 05.09.2016 liegt bei
TTIK2BP44541;
TTIK2SA44D541;
TTIK2SA44541
5 PEUGEOT TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 8 von 15
12 MARUTI, Suzuki, SUZUKI TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
18 Suzuki, SUZUKI TTIK2BP44D541; 44 05.09.2016 liegt bei
TTIK2BP44541;
TTIK2SA44D541;
TTIK2SA44541
14 TOYOTA TTIK2BP38D541; 38 05.09.2016 liegt bei
TTIK2BP38541;
TTIK2GA38541;
TTIK2SA38D541;
TTIK2SA38541
17 TOYOTA TTIK2BP44D541; 44 05.09.2016 liegt bei
TTIK2BP44541;
TTIK2SA44D541;
TTIK2SA44541
21 BMW AG TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
34 BMW AG TTIK2BP44D561; 44 05.09.2016 liegt bei
TTIK2BP44561;
TTIK2SA44D561;
TTIK2SA44561
22 DAIHATSU TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
25 HONDA TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
31 HONDA TTIK2BP44D561; 44 05.09.2016 liegt bei
TTIK2BP44561;
TTIK2SA44D561;
TTIK2SA44561
26 KIA TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
24 MITSUBISHI, TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 9 von 15

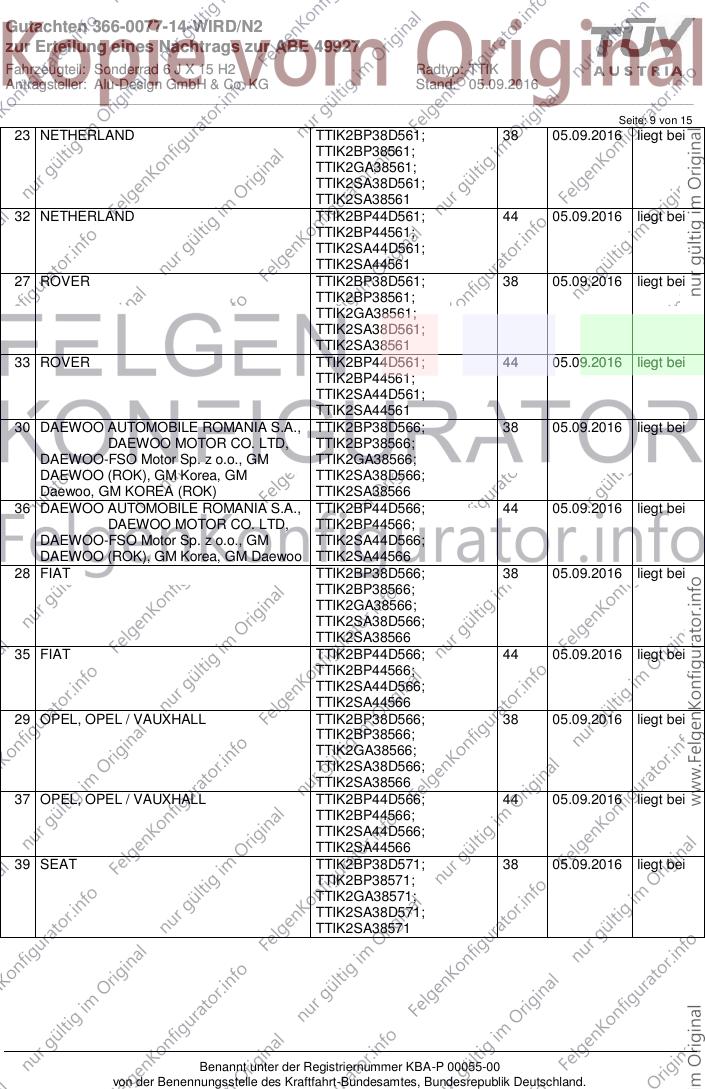

23 NETHERLAND TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
32 NETHERLAND TTIK2BP44D561; 44 05.09.2016 liegt bei
TTIK2BP44561;
TTIK2SA44D561;
TTIK2SA44561
27 ROVER TTIK2BP38D561; 38 05.09.2016 liegt bei
TTIK2BP38561;
TTIK2GA38561;
TTIK2SA38D561;
TTIK2SA38561
33 ROVER TTIK2BP44D561; 44 05.09.2016 liegt bei
TTIK2BP44561;
TTIK2SA44D561;
TTIK2SA44561
30 DAEWOO AUTOMOBILE ROMANIA S.A., TTIK2BP38D566; 38 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, TTIK2BP38566;
DAEWOO-FSO Motor Sp. z o.o., GM TTIK2GA38566;
DAEWOO (ROK), GM Korea, GM TTIK2SA38D566;
Daewoo, GM KOREA (ROK) TTIK2SA38566
36 DAEWOO AUTOMOBILE ROMANIA S.A., TTIK2BP44D566; 44 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, TTIK2BP44566;
DAEWOO-FSO Motor Sp. z o.o., GM TTIK2SA44D566;
DAEWOO (ROK), GM Korea, GM Daewoo TTIK2SA44566
28 FIAT TTIK2BP38D566; 38 05.09.2016 liegt bei
TTIK2BP38566;
TTIK2GA38566;
TTIK2SA38D566;
TTIK2SA38566
35 FIAT TTIK2BP44D566; 44 05.09.2016 liegt bei
TTIK2BP44566;
TTIK2SA44D566;
TTIK2SA44566
29 OPEL, OPEL / VAUXHALL TTIK2BP38D566; 38 05.09.2016 liegt bei
TTIK2BP38566;
TTIK2GA38566;
TTIK2SA38D566;
TTIK2SA38566
37 OPEL, OPEL / VAUXHALL TTIK2BP44D566; 44 05.09.2016 liegt bei
TTIK2BP44566;
TTIK2SA44D566;
TTIK2SA44566
39 SEAT TTIK2BP38D571; 38 05.09.2016 liegt bei
TTIK2BP38571;
TTIK2GA38571;
TTIK2SA38D571;
TTIK2SA38571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 10 von 15

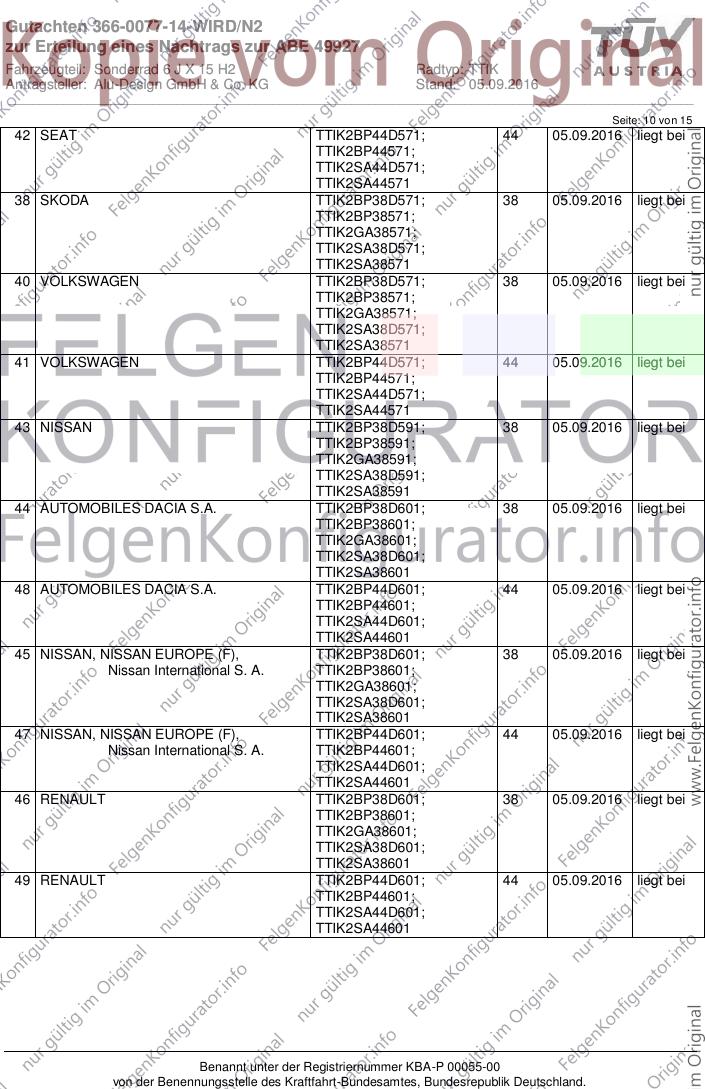

42 SEAT TTIK2BP44D571; 44 05.09.2016 liegt bei
TTIK2BP44571;
TTIK2SA44D571;
TTIK2SA44571
38 SKODA TTIK2BP38D571; 38 05.09.2016 liegt bei
TTIK2BP38571;
TTIK2GA38571;
TTIK2SA38D571;
TTIK2SA38571
40 VOLKSWAGEN TTIK2BP38D571; 38 05.09.2016 liegt bei
TTIK2BP38571;
TTIK2GA38571;
TTIK2SA38D571;
TTIK2SA38571
41 VOLKSWAGEN TTIK2BP44D571; 44 05.09.2016 liegt bei
TTIK2BP44571;
TTIK2SA44D571;
TTIK2SA44571
43 NISSAN TTIK2BP38D591; 38 05.09.2016 liegt bei
TTIK2BP38591;
TTIK2GA38591;
TTIK2SA38D591;
TTIK2SA38591
44 AUTOMOBILES DACIA S.A. TTIK2BP38D601; 38 05.09.2016 liegt bei
TTIK2BP38601;
TTIK2GA38601;
TTIK2SA38D601;
TTIK2SA38601
48 AUTOMOBILES DACIA S.A. TTIK2BP44D601; 44 05.09.2016 liegt bei
TTIK2BP44601;
TTIK2SA44D601;
TTIK2SA44601
45 NISSAN, NISSAN EUROPE (F), TTIK2BP38D601; 38 05.09.2016 liegt bei
Nissan International S. A. TTIK2BP38601;
TTIK2GA38601;
TTIK2SA38D601;
TTIK2SA38601
47 NISSAN, NISSAN EUROPE (F), TTIK2BP44D601; 44 05.09.2016 liegt bei
Nissan International S. A. TTIK2BP44601;
TTIK2SA44D601;
TTIK2SA44601
46 RENAULT TTIK2BP38D601; 38 05.09.2016 liegt bei
TTIK2BP38601;
TTIK2GA38601;
TTIK2SA38D601;
TTIK2SA38601
49 RENAULT TTIK2BP44D601; 44 05.09.2016 liegt bei
TTIK2BP44601;
TTIK2SA44D601;
TTIK2SA44601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 11 von 15
51 FORD TTIK3BP38D634; 38 05.09.2016 liegt bei
TTIK3BP38634;
TTIK3SA38D634;
TTIK3SA38634
50 MAZDA TTIK3BP38D634; 38 05.09.2016 liegt bei
TTIK3BP38634;
TTIK3SA38D634;
TTIK3SA38634
53 CITROEN TTIK3BP15D651; 15 05.09.2016 liegt bei
TTIK3BP15651;
TTIK3SA15D651;
TTIK3SA15651
54 CITROEN TTIK3BP25D651; 25 05.09.2016 liegt bei
TTIK3BP25651;
TTIK3GA25651;
TTIK3SA25D651;
TTIK3SA25651
52 PEUGEOT TTIK3BP15D651; 15 05.09.2016 liegt bei
TTIK3BP15651;
TTIK3SA15D651;
TTIK3SA15651
55 PEUGEOT TTIK3BP25D651; 25 05.09.2016 liegt bei
TTIK3BP25651;
TTIK3GA25651;
TTIK3SA25D651;
TTIK3SA25651
97 FCA TTIK5BP39D581; 39 05.09.2016 liegt bei
TTIK5BP39581;
TTIK5SA39D581;
TTIK5SA39581
56 FIAT TTIK5BP39D581; 39 05.09.2016 liegt bei
TTIK5BP39581;
TTIK5SA39D581;
TTIK5SA39581
57 AUDI TTIK6BP38VD571; 38 05.09.2016 liegt bei
TTIK6BP38V571;
TTIK6GA38V571;
TTIK6SA38VD571;
TTIK6SA38V571
58 SEAT TTIK6BP38VD571; 38 05.09.2016 liegt bei
TTIK6BP38V571;
TTIK6GA38V571;
TTIK6SA38VD571;
TTIK6SA38V571
59 SKODA TTIK6BP38VD571; 38 05.09.2016 liegt bei
TTIK6BP38V571;
TTIK6GA38V571;
TTIK6SA38VD571;
TTIK6SA38V571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 12 von 15

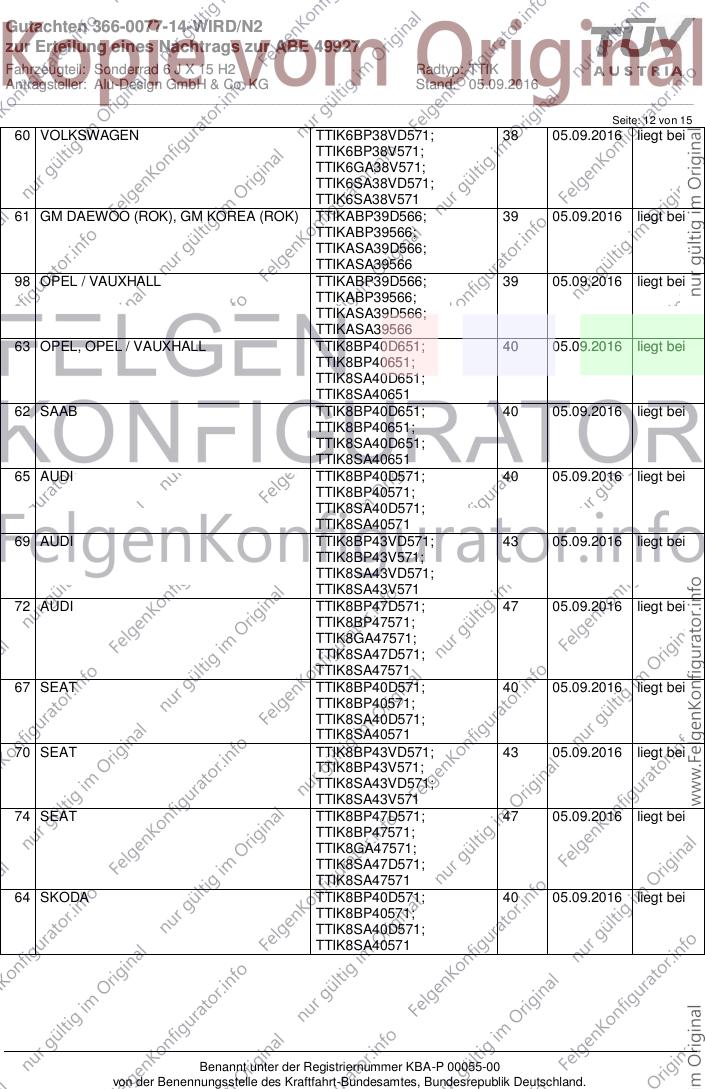

60 VOLKSWAGEN TTIK6BP38VD571; 38 05.09.2016 liegt bei
TTIK6BP38V571;
TTIK6GA38V571;
TTIK6SA38VD571;
TTIK6SA38V571
61 GM DAEWOO (ROK), GM KOREA (ROK) TTIKABP39D566; 39 05.09.2016 liegt bei
TTIKABP39566;
TTIKASA39D566;
TTIKASA39566
98 OPEL / VAUXHALL TTIKABP39D566; 39 05.09.2016 liegt bei
TTIKABP39566;
TTIKASA39D566;
TTIKASA39566
63 OPEL, OPEL / VAUXHALL TTIK8BP40D651; 40 05.09.2016 liegt bei
TTIK8BP40651;
TTIK8SA40D651;
TTIK8SA40651
62 SAAB TTIK8BP40D651; 40 05.09.2016 liegt bei
TTIK8BP40651;
TTIK8SA40D651;
TTIK8SA40651
65 AUDI TTIK8BP40D571; 40 05.09.2016 liegt bei
TTIK8BP40571;
TTIK8SA40D571;
TTIK8SA40571
69 AUDI TTIK8BP43VD571; 43 05.09.2016 liegt bei
TTIK8BP43V571;
TTIK8SA43VD571;
TTIK8SA43V571
72 AUDI TTIK8BP47D571; 47 05.09.2016 liegt bei
TTIK8BP47571;
TTIK8GA47571;
TTIK8SA47D571;
TTIK8SA47571
67 SEAT TTIK8BP40D571; 40 05.09.2016 liegt bei
TTIK8BP40571;
TTIK8SA40D571;
TTIK8SA40571
70 SEAT TTIK8BP43VD571; 43 05.09.2016 liegt bei
TTIK8BP43V571;
TTIK8SA43VD571;
TTIK8SA43V571
74 SEAT TTIK8BP47D571; 47 05.09.2016 liegt bei
TTIK8BP47571;
TTIK8GA47571;
TTIK8SA47D571;
TTIK8SA47571
64 SKODA TTIK8BP40D571; 40 05.09.2016 liegt bei
TTIK8BP40571;
TTIK8SA40D571;
TTIK8SA40571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________

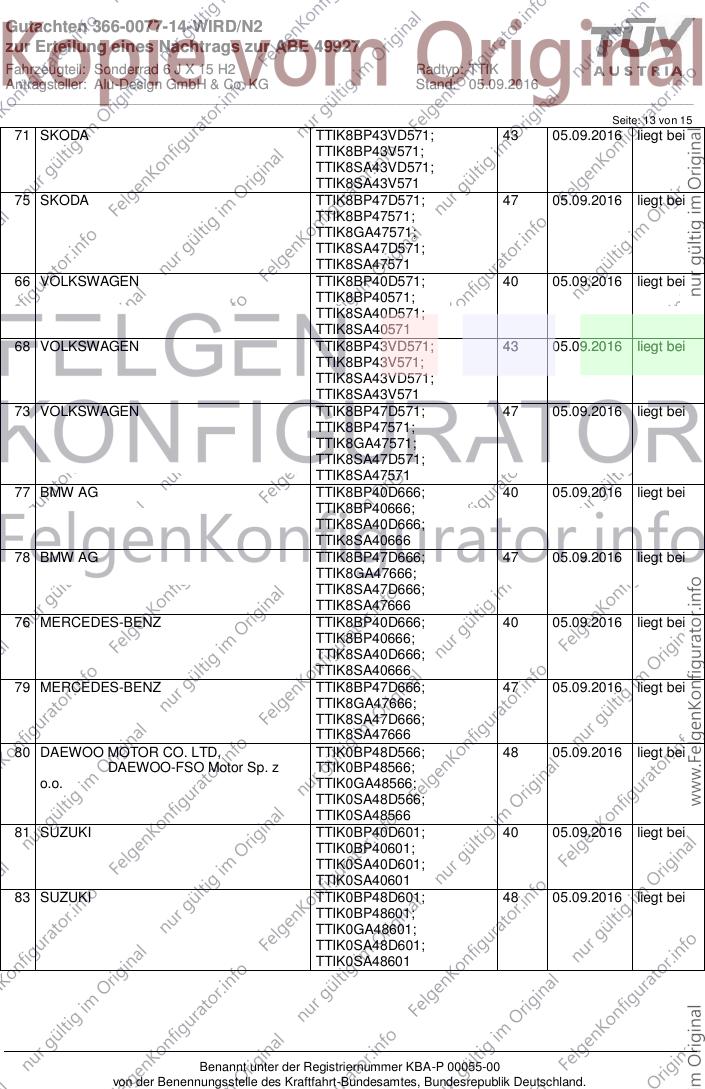

Seite: 13 von 15
71 SKODA TTIK8BP43VD571; 43 05.09.2016 liegt bei
TTIK8BP43V571;
TTIK8SA43VD571;
TTIK8SA43V571
75 SKODA TTIK8BP47D571; 47 05.09.2016 liegt bei
TTIK8BP47571;
TTIK8GA47571;
TTIK8SA47D571;
TTIK8SA47571
66 VOLKSWAGEN TTIK8BP40D571; 40 05.09.2016 liegt bei
TTIK8BP40571;
TTIK8SA40D571;
TTIK8SA40571
68 VOLKSWAGEN TTIK8BP43VD571; 43 05.09.2016 liegt bei
TTIK8BP43V571;
TTIK8SA43VD571;
TTIK8SA43V571
73 VOLKSWAGEN TTIK8BP47D571; 47 05.09.2016 liegt bei
TTIK8BP47571;
TTIK8GA47571;
TTIK8SA47D571;
TTIK8SA47571
77 BMW AG TTIK8BP40D666; 40 05.09.2016 liegt bei
TTIK8BP40666;
TTIK8SA40D666;
TTIK8SA40666
78 BMW AG TTIK8BP47D666; 47 05.09.2016 liegt bei
TTIK8GA47666;
TTIK8SA47D666;
TTIK8SA47666
76 MERCEDES-BENZ TTIK8BP40D666; 40 05.09.2016 liegt bei
TTIK8BP40666;
TTIK8SA40D666;
TTIK8SA40666
79 MERCEDES-BENZ TTIK8BP47D666; 47 05.09.2016 liegt bei
TTIK8GA47666;
TTIK8SA47D666;
TTIK8SA47666
80 DAEWOO MOTOR CO. LTD, TTIK0BP48D566; 48 05.09.2016 liegt bei
DAEWOO-FSO Motor Sp. z TTIK0BP48566;
o.o. TTIK0GA48566;
TTIK0SA48D566;
TTIK0SA48566
81 SUZUKI TTIK0BP40D601; 40 05.09.2016 liegt bei
TTIK0BP40601;
TTIK0SA40D601;
TTIK0SA40601
83 SUZUKI TTIK0BP48D601; 48 05.09.2016 liegt bei
TTIK0BP48601;
TTIK0GA48601;
TTIK0SA48D601;
TTIK0SA48601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 14 von 15
82 TOYOTA TTIK0BP40D601; 40 05.09.2016 liegt bei
TTIK0BP40601;
TTIK0SA40D601;
TTIK0SA40601
84 HONDA TTIK0BP40D641; 40 05.09.2016 liegt bei
TTIK0BP40641;
TTIK0SA40D641;
TTIK0SA40641
85 HONDA TTIK0BP48D641; 48 05.09.2016 liegt bei
TTIK0BP48641;
TTIK0GA48641;
TTIK0SA48D641;
TTIK0SA48641
86 NISSAN, TTIK0BP40D661; 40 05.09.2016 liegt bei
Nissan International S. A. TTIK0BP40661;
TTIK0SA40D661;
TTIK0SA40661
99 RENAULT TTIK0BP40D661; 40 05.09.2016 liegt bei
TTIK0BP40661;
TTIK0SA40D661;
TTIK0SA40661
100 RENAULT TTIK0BP48D661; 48 05.09.2016 liegt bei
TTIK0BP48661;
TTIK0GA48661;
TTIK0SA48D661;
TTIK0SA48661
88 FORD MOTOR TTIK0BP40D671; 40 05.09.2016 liegt bei
TTIK0BP40671;
TTIK0SA40D671;
TTIK0SA40671
91 HYUNDAI, HYUNDAI Motor Company, TTIK0BP40D671; 40 05.09.2016 liegt bei
HYUNDAI MOTOR (CZ), TTIK0BP40671;
HYUNDAI MOTOR EUROPE TTIK0SA40D671;
TTIK0SA40671
95 HYUNDAI, HYUNDAI MOTOR (CZ), TTIK0BP48D671; 48 05.09.2016 liegt bei
HYUNDAI MOTOR EUROPE TTIK0BP48671;
TTIK0GA48671;
TTIK0SA48D671;
TTIK0SA48671
87 KIA TTIK0BP40D671; 40 05.09.2016 liegt bei
TTIK0BP40671;
TTIK0SA40D671;
TTIK0SA40671
93 KIA TTIK0BP48D671; 48 05.09.2016 liegt bei
TTIK0BP48671;
TTIK0GA48671;
TTIK0SA48D671;
TTIK0SA48671
92 KIA MOTORS (SK) TTIK0BP40D671; 40 05.09.2016 liegt bei
TTIK0BP40671;
TTIK0SA40D671;
TTIK0SA40671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: TTIK
Antragsteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________

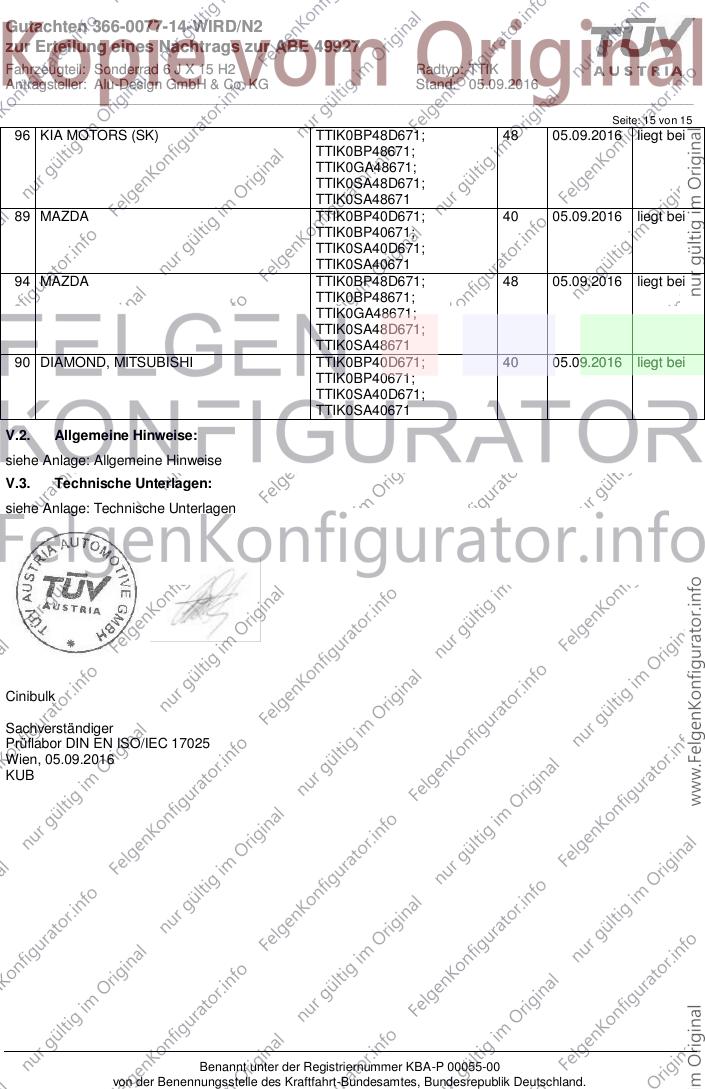

Seite: 15 von 15
96 KIA MOTORS (SK) TTIK0BP48D671; 48 05.09.2016 liegt bei
TTIK0BP48671;
TTIK0GA48671;
TTIK0SA48D671;
TTIK0SA48671
89 MAZDA TTIK0BP40D671; 40 05.09.2016 liegt bei
TTIK0BP40671;
TTIK0SA40D671;
TTIK0SA40671
94 MAZDA TTIK0BP48D671; 48 05.09.2016 liegt bei
TTIK0BP48671;
TTIK0GA48671;
TTIK0SA48D671;
TTIK0SA48671
90 DIAMOND, MITSUBISHI TTIK0BP40D671; 40 05.09.2016 liegt bei
TTIK0BP40671;
TTIK0SA40D671;
TTIK0SA40671
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 05.09.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 J X 15 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TTIK6BP38VD571 PCD100 ET38 ohne 57,1 625 1975 09/14
TTIK6BP38V571 PCD100 ET38 ohne 57,1 625 1975 09/14
TTIK6GA38V571 PCD100 ET38 ohne 57,1 625 1975 09/14
TTIK6SA38VD571 PCD100 ET38 ohne 57,1 625 1975 09/14
TTIK6SA38V571 PCD100 ET38 ohne 57,1 625 1975 09/14
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: FOX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5Z e1*2001/116*0301*.. 40 - 55 185/55R15 82 12T nicht FOX Cross;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C
5Z e1*2001/116*0301*.. 40 - 55 185/55R15 82 nicht FOX Cross;
195/50R15 82 10B; 11B; 11G; 11H;
195/55R15 85 12A; 51A; 71C; 71K;
205/50R15 86 11A; 24J; 24M 721; 725; 73C; 74C
Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12T; 51G BORA(Limousine);
GOLF
e1*96/79*0071*.., 205/60R15 12K; 51G VARIANT; BORA
VARIANT;
e1*98/14*0071*.. Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74C; 76Q; 77E
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12G; 51G GOLF; Limousine;
e1*96/79*0071*.., Allradantrieb;
e1*98/14*0071*.. Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76Q;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: GOLF / BORA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12G; 51G BORA(Limousine);
GOLF
e1*96/79*0071*.., VARIANT; BORA
VARIANT;
e1*98/14*0071*.. Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74C; 76Q; 77E
1J e1*2001/116*0071*.., 50 - 110 195/65R15 12T; 51G GOLF; Limousine;
e1*96/79*0071*.., 205/60R15 12K; 51G Allradantrieb;
e1*98/14*0071*.. 225/55R15-92 Frontantrieb; 11A; 12A; Frontantrieb;
22F; 367; 686 10B; 11B; 11G; 11H;
225/55R15-92 Allradantrieb; 11A; 12A; 51A; 71C; 71K; 721;
22F; 367 725; 73C; 74C; 76Q;
77E
Verkaufsbezeichnung: NEW BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9C e1*2001/116*0106*.., 55 - 110 195/65R15-91 12G 10B; 11B; 11G; 11H;
e1*97/27*0106*.., 205/60R15-91 12A 51A; 7EI; 71C; 71K;
e1*98/14*0106*.. 225/55R15-92 11A; 12A; 21B; 22B; 721; 725; 73C; 74C;
24J; 24M; 367; 686 76Q
Verkaufsbezeichnung: NEW BEETLE CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Y e1*2001/116*0205*.. 55 - 110 195/65R15 91 12T Cabrio;
205/60R15 91 12K 10B; 11B; 11G; 11H;
225/55R15 92 11A; 12A; 21B; 22B; 51A; 71C; 71K; 721;
24J; 24M; 367; 686 725; 73C; 74C; 76Q;
4BB
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.. 51 - 81 185/55R15 82 12R; 5DK Nur CrossPolo;
185/60R15 84 12R Schrägheck;
195/50R15 82 12A; 5DK Frontantrieb;
195/55R15 85 12A 10B; 11B; 11G; 11H;
205/50R15 86 11A; 12A; 21P 51A; 71C; 71K; 721;
205/55R15 88 11A; 12A; 21P 725; 73C; 74C; 76Q;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________

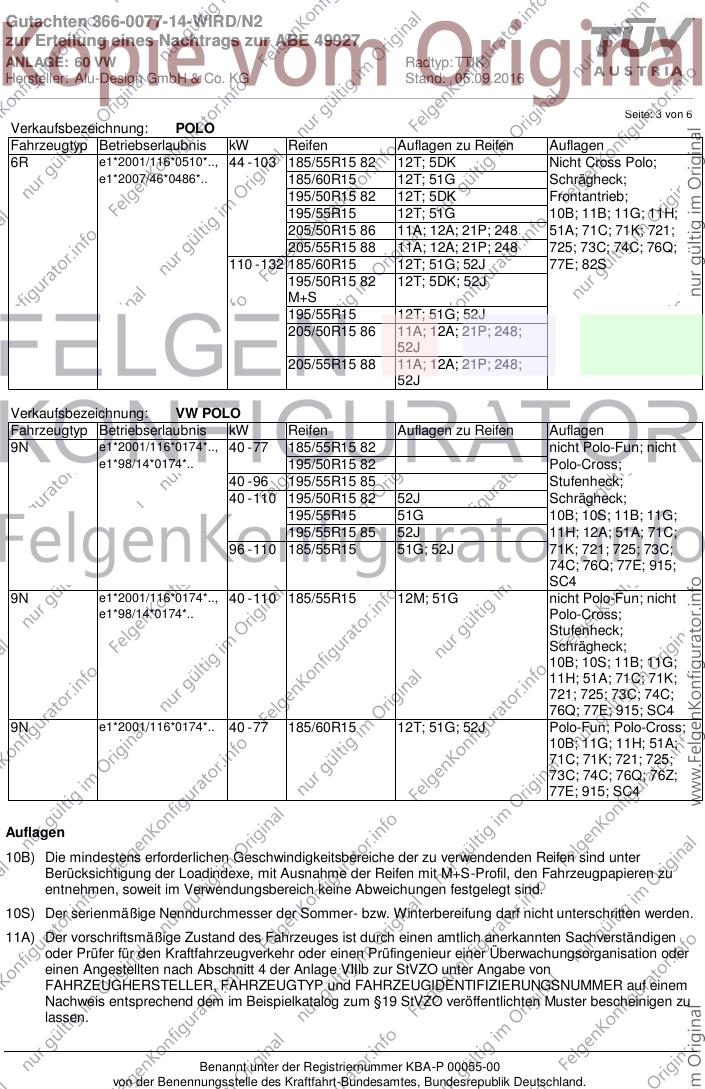

Seite: 3 von 6
Verkaufsbezeichnung: POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
6R e1*2001/116*0510*.., 44 - 103 185/55R15 82 12T; 5DK Nicht Cross Polo;
e1*2007/46*0486*.. 185/60R15 12T; 51G Schrägheck;
195/50R15 82 12T; 5DK Frontantrieb;
195/55R15 12T; 51G 10B; 11B; 11G; 11H;
205/50R15 86 11A; 12A; 21P; 248 51A; 71C; 71K; 721;
205/55R15 88 11A; 12A; 21P; 248 725; 73C; 74C; 76Q;
110 - 132 185/60R15 12T; 51G; 52J 77E; 82S
195/50R15 82 12T; 5DK; 52J
M+S
195/55R15 12T; 51G; 52J
205/50R15 86 11A; 12A; 21P; 248;
52J
205/55R15 88 11A; 12A; 21P; 248;
52J
Verkaufsbezeichnung: VW POLO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
9N e1*2001/116*0174*.., 40 - 77 185/55R15 82 nicht Polo-Fun; nicht
e1*98/14*0174*.. 195/50R15 82 Polo-Cross;
40 - 96 195/55R15 85 Stufenheck;
40 - 110 195/50R15 82 52J Schrägheck;
195/55R15 51G 10B; 10S; 11B; 11G;
195/55R15 85 52J 11H; 12A; 51A; 71C;
96 - 110 185/55R15 51G; 52J 71K; 721; 725; 73C;
74C; 76Q; 77E; 915;
SC4
9N e1*2001/116*0174*.., 40 - 110 185/55R15 12M; 51G nicht Polo-Fun; nicht
e1*98/14*0174*.. Polo-Cross;
Stufenheck;
Schrägheck;
10B; 10S; 11B; 11G;
11H; 51A; 71C; 71K;
721; 725; 73C; 74C;
76Q; 77E; 915; SC4
9N e1*2001/116*0174*.. 40 - 77 185/60R15 12T; 51G; 52J Polo-Fun; Polo-Cross;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74C; 76Q; 76Z;
77E; 915; SC4
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 6
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12G) Die Verwendung von feingliedrigen Schneeketten, die bis ca. 15 mm (einschließlich Kettenschloß)
auftragen, ist an der Antriebsachse möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 6
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem in Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
5DK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 950kg.
686) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/60R15
Hinterachse: 225/55R15
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0077-14-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 49927
ANLAGE: 60 VW Radtyp: TTIK
Hersteller: Alu-Design GmbH & Co. KG Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 6 von 6
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76Q) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 16-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7EI) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ( nur e1*2001/116*0106*..,e1*98/14*0106*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
82S) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 310x25mm an
der Vorderachse nicht zulässig.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
