Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48928*07
Gerät: Sonderräder für Personenkraftwagen
6½ J x 16 H2
Typ: EG5Z
Inhaber der ABE Alcar Leichtmetallräder GmbH
und Hersteller: DE-53721 Siegburg
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48928*07
Die ABE-Nr. 48928 erstreckt sich nunmehr auf die Sonderräder 6½ J x 16 H2 , Typ EG5Z, in
den Ausführungen wie im Nachtragsgutachten Nr. 366-0015-12-WIRD/N7 vom 25.08.2015
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 80 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 25.08.2015 festgehaltenen Angaben.
Flensburg, 17.09.2015
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0015-12-WIRD/N7, zur Genehmigung vorgelegt am: 31.08.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48928*07
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 2016-AUTO-RD-EX-0-000977
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 8

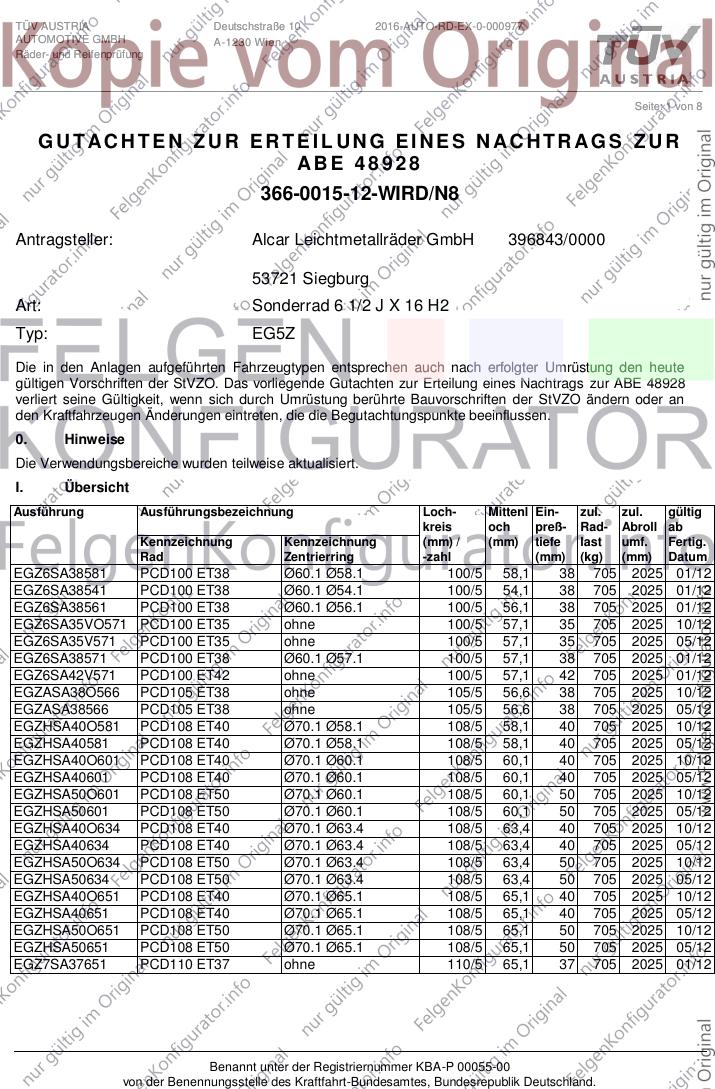

GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 928
366-0015-12-WIRD/N8
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 1/2 J X 16 H2
Typ: EG5Z
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48928
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EGZ6SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/5 58,1 38 705 2025 01/12
EGZ6SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/5 54,1 38 705 2025 01/12
EGZ6SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/5 56,1 38 705 2025 01/12
EGZ6SA35VO571 PCD100 ET35 ohne 100/5 57,1 35 705 2025 10/12
EGZ6SA35V571 PCD100 ET35 ohne 100/5 57,1 35 705 2025 05/12
EGZ6SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/5 57,1 38 705 2025 01/12
EGZ6SA42V571 PCD100 ET42 ohne 100/5 57,1 42 705 2025 01/12
EGZASA38O566 PCD105 ET38 ohne 105/5 56,6 38 705 2025 10/12
EGZASA38566 PCD105 ET38 ohne 105/5 56,6 38 705 2025 05/12
EGZHSA40O581 PCD108 ET40 Ø70.1 Ø58.1 108/5 58,1 40 705 2025 10/12
EGZHSA40581 PCD108 ET40 Ø70.1 Ø58.1 108/5 58,1 40 705 2025 05/12
EGZHSA40O601 PCD108 ET40 Ø70.1 Ø60.1 108/5 60,1 40 705 2025 10/12
EGZHSA40601 PCD108 ET40 Ø70.1 Ø60.1 108/5 60,1 40 705 2025 05/12
EGZHSA50O601 PCD108 ET50 Ø70.1 Ø60.1 108/5 60,1 50 705 2025 10/12
EGZHSA50601 PCD108 ET50 Ø70.1 Ø60.1 108/5 60,1 50 705 2025 05/12
EGZHSA40O634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 705 2025 10/12
EGZHSA40634 PCD108 ET40 Ø70.1 Ø63.4 108/5 63,4 40 705 2025 05/12
EGZHSA50O634 PCD108 ET50 Ø70.1 Ø63.4 108/5 63,4 50 705 2025 10/12
EGZHSA50634 PCD108 ET50 Ø70.1 Ø63.4 108/5 63,4 50 705 2025 05/12
EGZHSA40O651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 705 2025 10/12
EGZHSA40651 PCD108 ET40 Ø70.1 Ø65.1 108/5 65,1 40 705 2025 05/12
EGZHSA50O651 PCD108 ET50 Ø70.1 Ø65.1 108/5 65,1 50 705 2025 10/12
EGZHSA50651 PCD108 ET50 Ø70.1 Ø65.1 108/5 65,1 50 705 2025 05/12
EGZ7SA37651 PCD110 ET37 ohne 110/5 65,1 37 705 2025 01/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 8

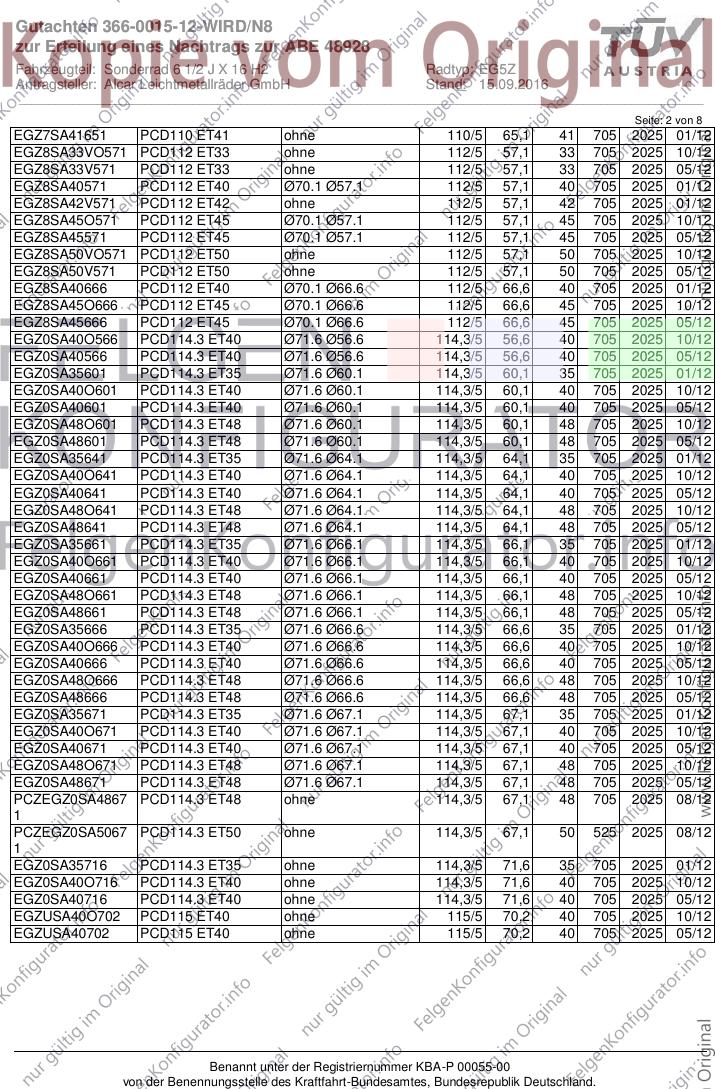

EGZ7SA41651 PCD110 ET41 ohne 110/5 65,1 41 705 2025 01/12
EGZ8SA33VO571 PCD112 ET33 ohne 112/5 57,1 33 705 2025 10/12
EGZ8SA33V571 PCD112 ET33 ohne 112/5 57,1 33 705 2025 05/12
EGZ8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 705 2025 01/12
EGZ8SA42V571 PCD112 ET42 ohne 112/5 57,1 42 705 2025 01/12
EGZ8SA45O571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 705 2025 10/12
EGZ8SA45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 705 2025 05/12
EGZ8SA50VO571 PCD112 ET50 ohne 112/5 57,1 50 705 2025 10/12
EGZ8SA50V571 PCD112 ET50 ohne 112/5 57,1 50 705 2025 05/12
EGZ8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 705 2025 01/12
EGZ8SA45O666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 705 2025 10/12
EGZ8SA45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 705 2025 05/12
EGZ0SA40O566 PCD114.3 ET40 Ø71.6 Ø56.6 114,3/5 56,6 40 705 2025 10/12
EGZ0SA40566 PCD114.3 ET40 Ø71.6 Ø56.6 114,3/5 56,6 40 705 2025 05/12
EGZ0SA35601 PCD114.3 ET35 Ø71.6 Ø60.1 114,3/5 60,1 35 705 2025 01/12
EGZ0SA40O601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 705 2025 10/12
EGZ0SA40601 PCD114.3 ET40 Ø71.6 Ø60.1 114,3/5 60,1 40 705 2025 05/12
EGZ0SA48O601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 705 2025 10/12
EGZ0SA48601 PCD114.3 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 705 2025 05/12
EGZ0SA35641 PCD114.3 ET35 Ø71.6 Ø64.1 114,3/5 64,1 35 705 2025 01/12
EGZ0SA40O641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 705 2025 10/12
EGZ0SA40641 PCD114.3 ET40 Ø71.6 Ø64.1 114,3/5 64,1 40 705 2025 05/12
EGZ0SA48O641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 705 2025 10/12
EGZ0SA48641 PCD114.3 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 705 2025 05/12
EGZ0SA35661 PCD114.3 ET35 Ø71.6 Ø66.1 114,3/5 66,1 35 705 2025 01/12
EGZ0SA40O661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 705 2025 10/12
EGZ0SA40661 PCD114.3 ET40 Ø71.6 Ø66.1 114,3/5 66,1 40 705 2025 05/12
EGZ0SA48O661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 705 2025 10/12
EGZ0SA48661 PCD114.3 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 705 2025 05/12
EGZ0SA35666 PCD114.3 ET35 Ø71.6 Ø66.6 114,3/5 66,6 35 705 2025 01/12
EGZ0SA40O666 PCD114.3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 705 2025 10/12
EGZ0SA40666 PCD114.3 ET40 Ø71.6 Ø66.6 114,3/5 66,6 40 705 2025 05/12
EGZ0SA48O666 PCD114.3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 705 2025 10/12
EGZ0SA48666 PCD114.3 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 705 2025 05/12
EGZ0SA35671 PCD114.3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 705 2025 01/12
EGZ0SA40O671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 705 2025 10/12
EGZ0SA40671 PCD114.3 ET40 Ø71.6 Ø67.1 114,3/5 67,1 40 705 2025 05/12
EGZ0SA48O671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 705 2025 10/12
EGZ0SA48671 PCD114.3 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 705 2025 05/12
PCZEGZ0SA4867 PCD114.3 ET48 ohne 114,3/5 67,1 48 705 2025 08/12
1
PCZEGZ0SA5067 PCD114.3 ET50 ohne 114,3/5 67,1 50 525 2025 08/12
1
EGZ0SA35716 PCD114.3 ET35 ohne 114,3/5 71,6 35 705 2025 01/12
EGZ0SA40O716 PCD114.3 ET40 ohne 114,3/5 71,6 40 705 2025 10/12
EGZ0SA40716 PCD114.3 ET40 ohne 114,3/5 71,6 40 705 2025 05/12
EGZUSA40O702 PCD115 ET40 ohne 115/5 70,2 40 705 2025 10/12
EGZUSA40702 PCD115 ET40 ohne 115/5 70,2 40 705 2025 05/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 8

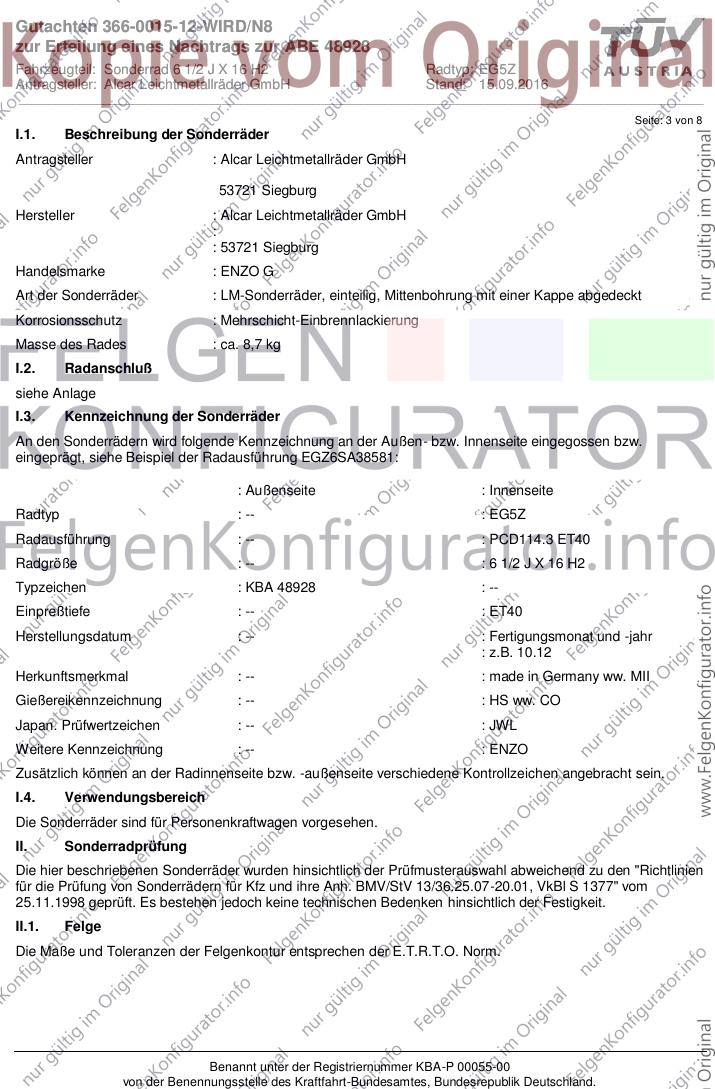

I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO G
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,7 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EGZ6SA38581:
: Außenseite : Innenseite
Radtyp : -- : EG5Z
Radausführung : -- : PCD114.3 ET40
Radgröße : -- : 6 1/2 J X 16 H2
Typzeichen : KBA 48928 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10.12
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden hinsichtlich der Prüfmusterauswahl abweichend zu den "Richtlinien
für die Prüfung von Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom
25.11.1998 geprüft. Es bestehen jedoch keine technischen Bedenken hinsichtlich der Festigkeit.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 8

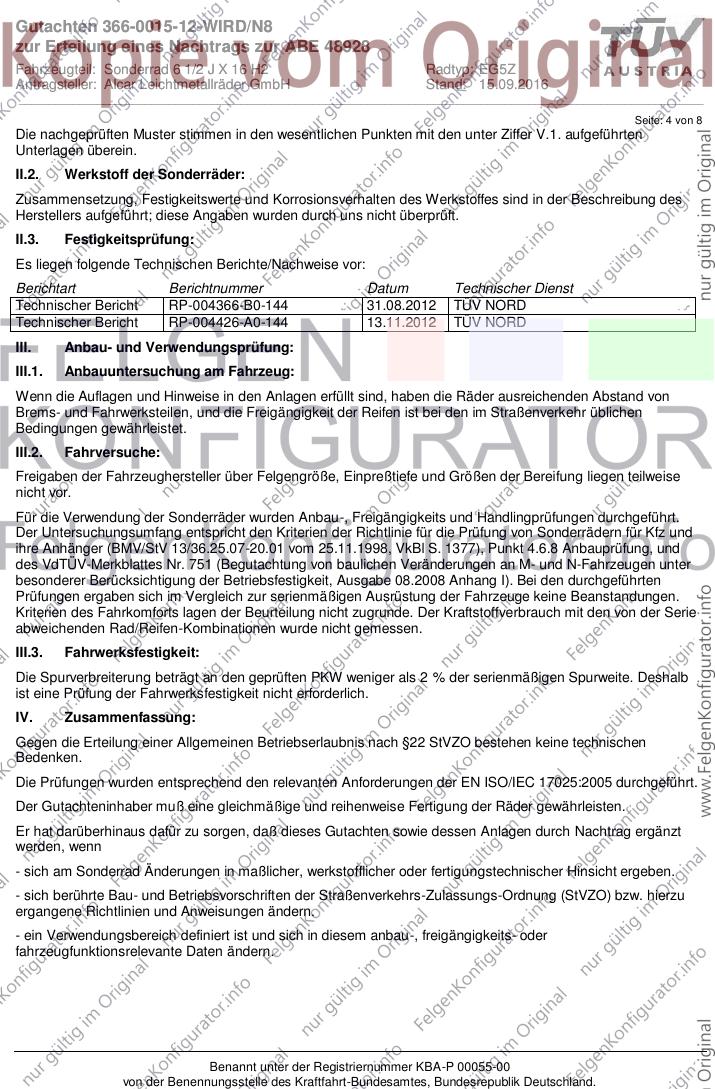

Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004366-B0-144 31.08.2012 TÜV NORD
Technischer Bericht RP-004426-A0-144 13.11.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 8

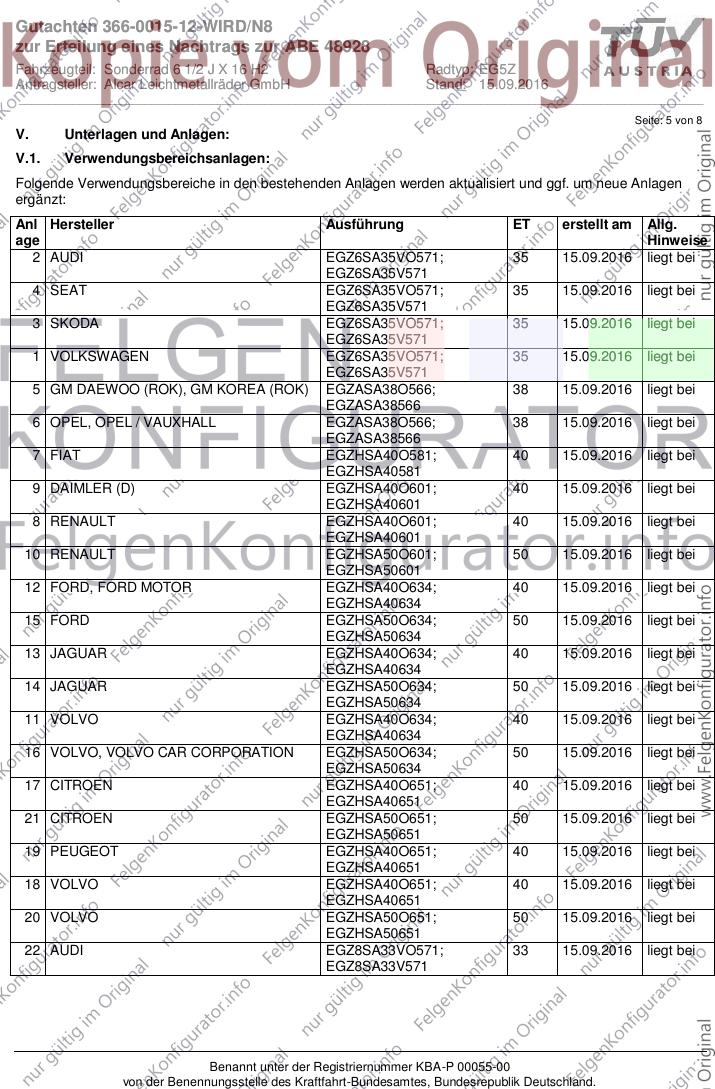

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 AUDI EGZ6SA35VO571; 35 15.09.2016 liegt bei
EGZ6SA35V571
4 SEAT EGZ6SA35VO571; 35 15.09.2016 liegt bei
EGZ6SA35V571
3 SKODA EGZ6SA35VO571; 35 15.09.2016 liegt bei
EGZ6SA35V571
1 VOLKSWAGEN EGZ6SA35VO571; 35 15.09.2016 liegt bei
EGZ6SA35V571
5 GM DAEWOO (ROK), GM KOREA (ROK) EGZASA38O566; 38 15.09.2016 liegt bei
EGZASA38566
6 OPEL, OPEL / VAUXHALL EGZASA38O566; 38 15.09.2016 liegt bei
EGZASA38566
7 FIAT EGZHSA40O581; 40 15.09.2016 liegt bei
EGZHSA40581
9 DAIMLER (D) EGZHSA40O601; 40 15.09.2016 liegt bei
EGZHSA40601
8 RENAULT EGZHSA40O601; 40 15.09.2016 liegt bei
EGZHSA40601
10 RENAULT EGZHSA50O601; 50 15.09.2016 liegt bei
EGZHSA50601
12 FORD, FORD MOTOR EGZHSA40O634; 40 15.09.2016 liegt bei
EGZHSA40634
15 FORD EGZHSA50O634; 50 15.09.2016 liegt bei
EGZHSA50634
13 JAGUAR EGZHSA40O634; 40 15.09.2016 liegt bei
EGZHSA40634
14 JAGUAR EGZHSA50O634; 50 15.09.2016 liegt bei
EGZHSA50634
11 VOLVO EGZHSA40O634; 40 15.09.2016 liegt bei
EGZHSA40634
16 VOLVO, VOLVO CAR CORPORATION EGZHSA50O634; 50 15.09.2016 liegt bei
EGZHSA50634
17 CITROEN EGZHSA40O651; 40 15.09.2016 liegt bei
EGZHSA40651
21 CITROEN EGZHSA50O651; 50 15.09.2016 liegt bei
EGZHSA50651
19 PEUGEOT EGZHSA40O651; 40 15.09.2016 liegt bei
EGZHSA40651
18 VOLVO EGZHSA40O651; 40 15.09.2016 liegt bei
EGZHSA40651
20 VOLVO EGZHSA50O651; 50 15.09.2016 liegt bei
EGZHSA50651
22 AUDI EGZ8SA33VO571; 33 15.09.2016 liegt bei
EGZ8SA33V571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

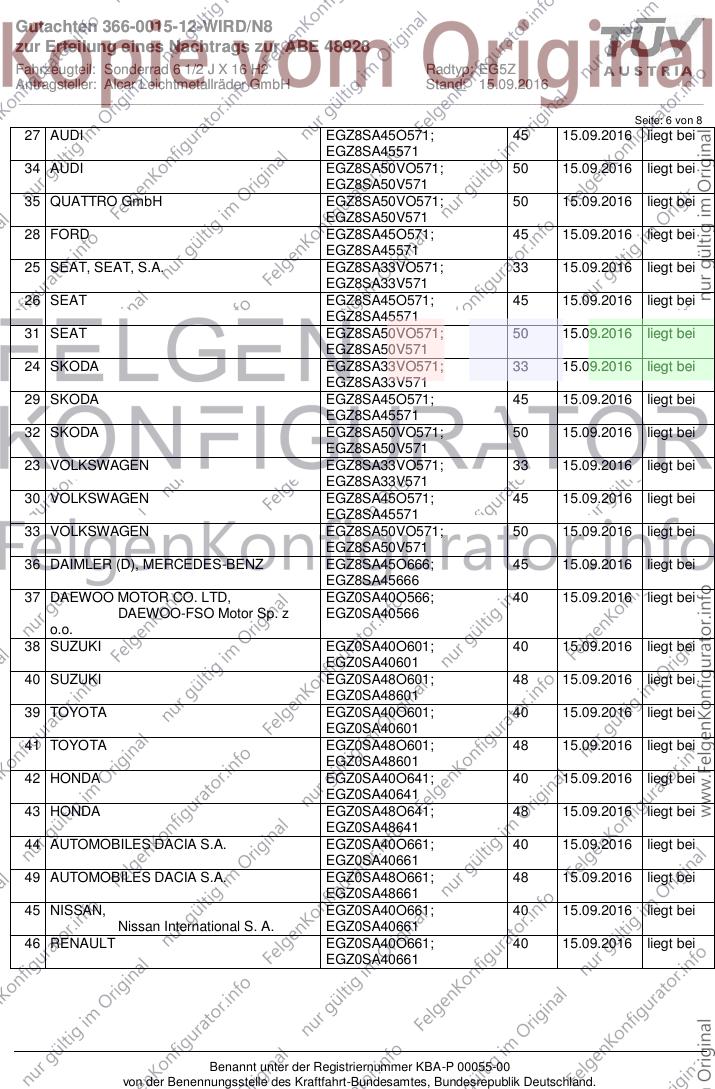

Seite: 6 von 8
27 AUDI EGZ8SA45O571; 45 15.09.2016 liegt bei
EGZ8SA45571
34 AUDI EGZ8SA50VO571; 50 15.09.2016 liegt bei
EGZ8SA50V571
35 QUATTRO GmbH EGZ8SA50VO571; 50 15.09.2016 liegt bei
EGZ8SA50V571
28 FORD EGZ8SA45O571; 45 15.09.2016 liegt bei
EGZ8SA45571
25 SEAT, SEAT, S.A. EGZ8SA33VO571; 33 15.09.2016 liegt bei
EGZ8SA33V571
26 SEAT EGZ8SA45O571; 45 15.09.2016 liegt bei
EGZ8SA45571
31 SEAT EGZ8SA50VO571; 50 15.09.2016 liegt bei
EGZ8SA50V571
24 SKODA EGZ8SA33VO571; 33 15.09.2016 liegt bei
EGZ8SA33V571
29 SKODA EGZ8SA45O571; 45 15.09.2016 liegt bei
EGZ8SA45571
32 SKODA EGZ8SA50VO571; 50 15.09.2016 liegt bei
EGZ8SA50V571
23 VOLKSWAGEN EGZ8SA33VO571; 33 15.09.2016 liegt bei
EGZ8SA33V571
30 VOLKSWAGEN EGZ8SA45O571; 45 15.09.2016 liegt bei
EGZ8SA45571
33 VOLKSWAGEN EGZ8SA50VO571; 50 15.09.2016 liegt bei
EGZ8SA50V571
36 DAIMLER (D), MERCEDES-BENZ EGZ8SA45O666; 45 15.09.2016 liegt bei
EGZ8SA45666
37 DAEWOO MOTOR CO. LTD, EGZ0SA40O566; 40 15.09.2016 liegt bei
DAEWOO-FSO Motor Sp. z EGZ0SA40566
o.o.
38 SUZUKI EGZ0SA40O601; 40 15.09.2016 liegt bei
EGZ0SA40601
40 SUZUKI EGZ0SA48O601; 48 15.09.2016 liegt bei
EGZ0SA48601
39 TOYOTA EGZ0SA40O601; 40 15.09.2016 liegt bei
EGZ0SA40601
41 TOYOTA EGZ0SA48O601; 48 15.09.2016 liegt bei
EGZ0SA48601
42 HONDA EGZ0SA40O641; 40 15.09.2016 liegt bei
EGZ0SA40641
43 HONDA EGZ0SA48O641; 48 15.09.2016 liegt bei
EGZ0SA48641
44 AUTOMOBILES DACIA S.A. EGZ0SA40O661; 40 15.09.2016 liegt bei
EGZ0SA40661
49 AUTOMOBILES DACIA S.A. EGZ0SA48O661; 48 15.09.2016 liegt bei
EGZ0SA48661
45 NISSAN, EGZ0SA40O661; 40 15.09.2016 liegt bei
Nissan International S. A. EGZ0SA40661
46 RENAULT EGZ0SA40O661; 40 15.09.2016 liegt bei
EGZ0SA40661
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

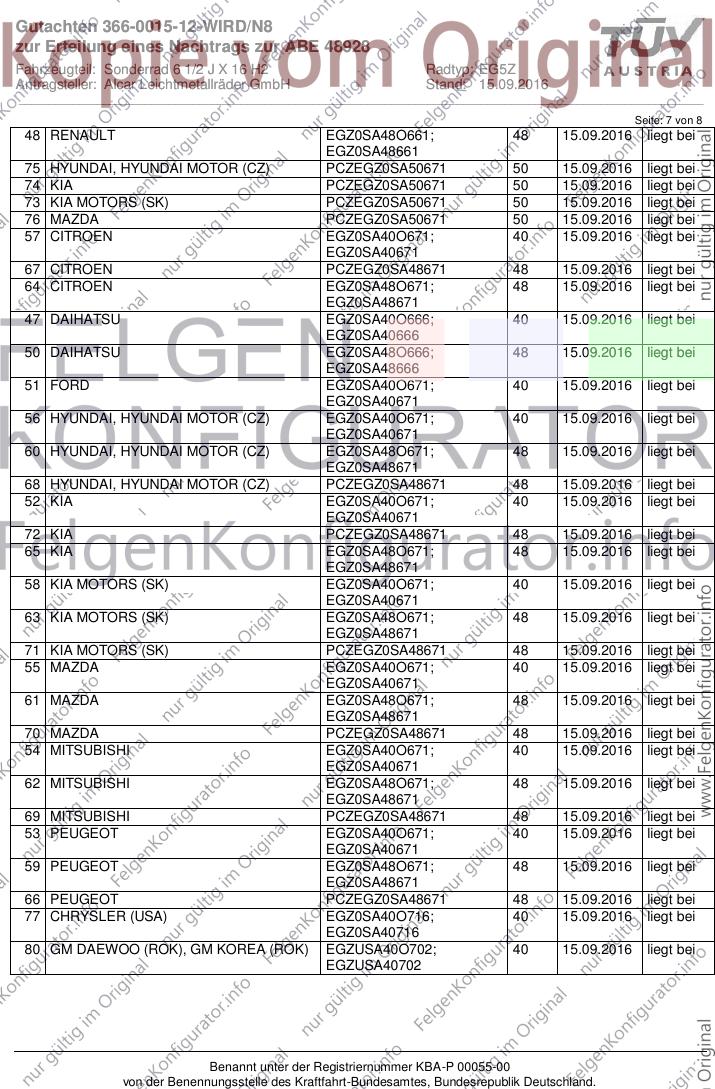

Seite: 7 von 8
48 RENAULT EGZ0SA48O661; 48 15.09.2016 liegt bei
EGZ0SA48661
75 HYUNDAI, HYUNDAI MOTOR (CZ) PCZEGZ0SA50671 50 15.09.2016 liegt bei
74 KIA PCZEGZ0SA50671 50 15.09.2016 liegt bei
73 KIA MOTORS (SK) PCZEGZ0SA50671 50 15.09.2016 liegt bei
76 MAZDA PCZEGZ0SA50671 50 15.09.2016 liegt bei
57 CITROEN EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
67 CITROEN PCZEGZ0SA48671 48 15.09.2016 liegt bei
64 CITROEN EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
47 DAIHATSU EGZ0SA40O666; 40 15.09.2016 liegt bei
EGZ0SA40666
50 DAIHATSU EGZ0SA48O666; 48 15.09.2016 liegt bei
EGZ0SA48666
51 FORD EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
56 HYUNDAI, HYUNDAI MOTOR (CZ) EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
60 HYUNDAI, HYUNDAI MOTOR (CZ) EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
68 HYUNDAI, HYUNDAI MOTOR (CZ) PCZEGZ0SA48671 48 15.09.2016 liegt bei
52 KIA EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
72 KIA PCZEGZ0SA48671 48 15.09.2016 liegt bei
65 KIA EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
58 KIA MOTORS (SK) EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
63 KIA MOTORS (SK) EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
71 KIA MOTORS (SK) PCZEGZ0SA48671 48 15.09.2016 liegt bei
55 MAZDA EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
61 MAZDA EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
70 MAZDA PCZEGZ0SA48671 48 15.09.2016 liegt bei
54 MITSUBISHI EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
62 MITSUBISHI EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
69 MITSUBISHI PCZEGZ0SA48671 48 15.09.2016 liegt bei
53 PEUGEOT EGZ0SA40O671; 40 15.09.2016 liegt bei
EGZ0SA40671
59 PEUGEOT EGZ0SA48O671; 48 15.09.2016 liegt bei
EGZ0SA48671
66 PEUGEOT PCZEGZ0SA48671 48 15.09.2016 liegt bei
77 CHRYSLER (USA) EGZ0SA40O716; 40 15.09.2016 liegt bei
EGZ0SA40716
80 GM DAEWOO (ROK), GM KOREA (ROK) EGZUSA40O702; 40 15.09.2016 liegt bei
EGZUSA40702
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: EG5Z
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

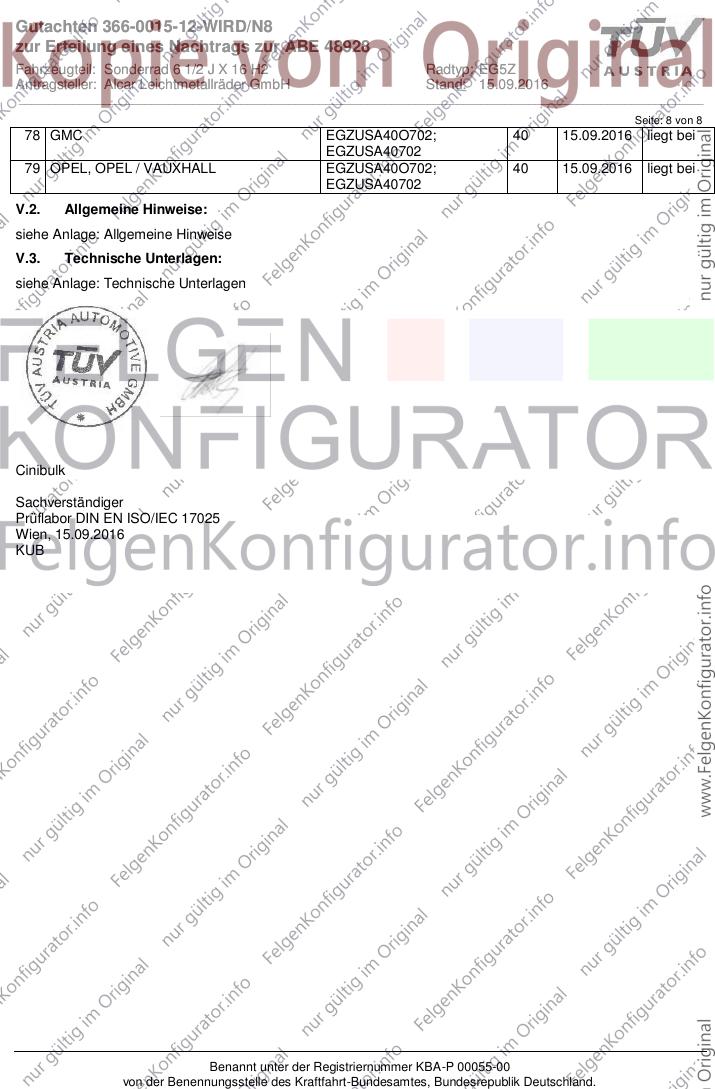

Seite: 8 von 8
78 GMC EGZUSA40O702; 40 15.09.2016 liegt bei
EGZUSA40702
79 OPEL, OPEL / VAUXHALL EGZUSA40O702; 40 15.09.2016 liegt bei
EGZUSA40702
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 15.09.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928

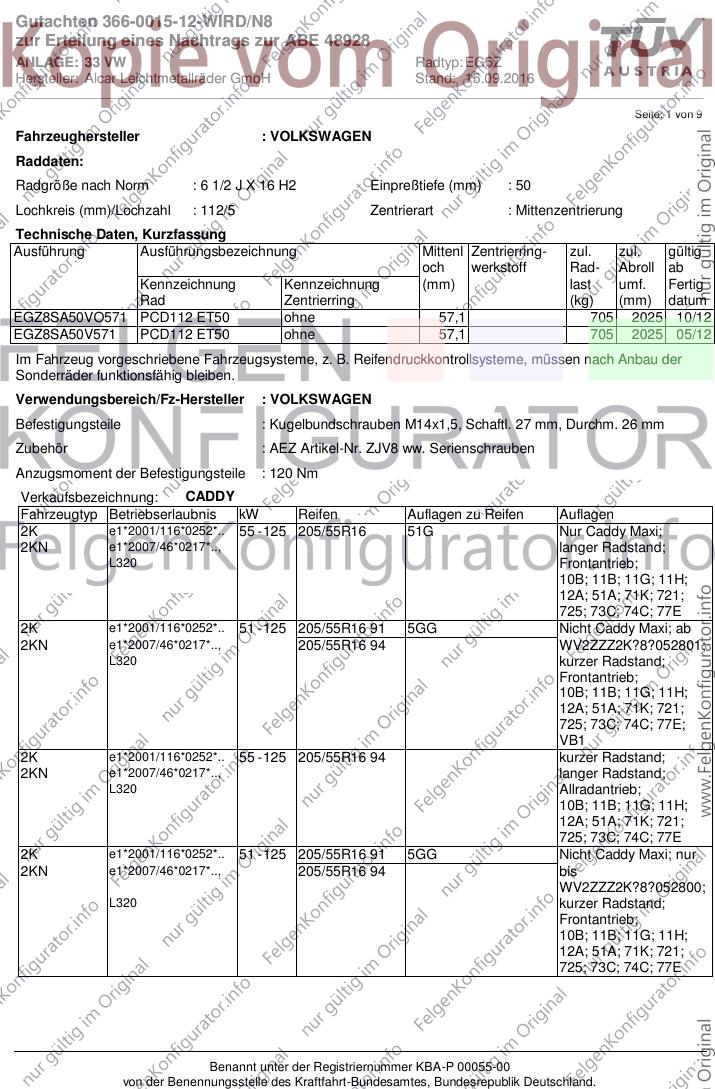

ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 9
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EGZ8SA50VO571 PCD112 ET50 ohne 57,1 705 2025 10/12
EGZ8SA50V571 PCD112 ET50 ohne 57,1 705 2025 05/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 26 mm
Zubehör : AEZ Artikel-Nr. ZJV8 ww. Serienschrauben
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 55 - 125 205/55R16 51G Nur Caddy Maxi;
2KN e1*2007/46*0217*.., langer Radstand;
L320 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 77E
2K e1*2001/116*0252*.. 51 - 125 205/55R16 91 5GG Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 205/55R16 94 WV2ZZZ2K?8?052801;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 77E;
VB1
2K e1*2001/116*0252*.. 55 - 125 205/55R16 94 kurzer Radstand;
2KN e1*2007/46*0217*.., langer Radstand;
L320 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 77E
2K e1*2001/116*0252*.. 51 - 125 205/55R16 91 5GG Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 205/55R16 94 bis
WV2ZZZ2K?8?052800;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

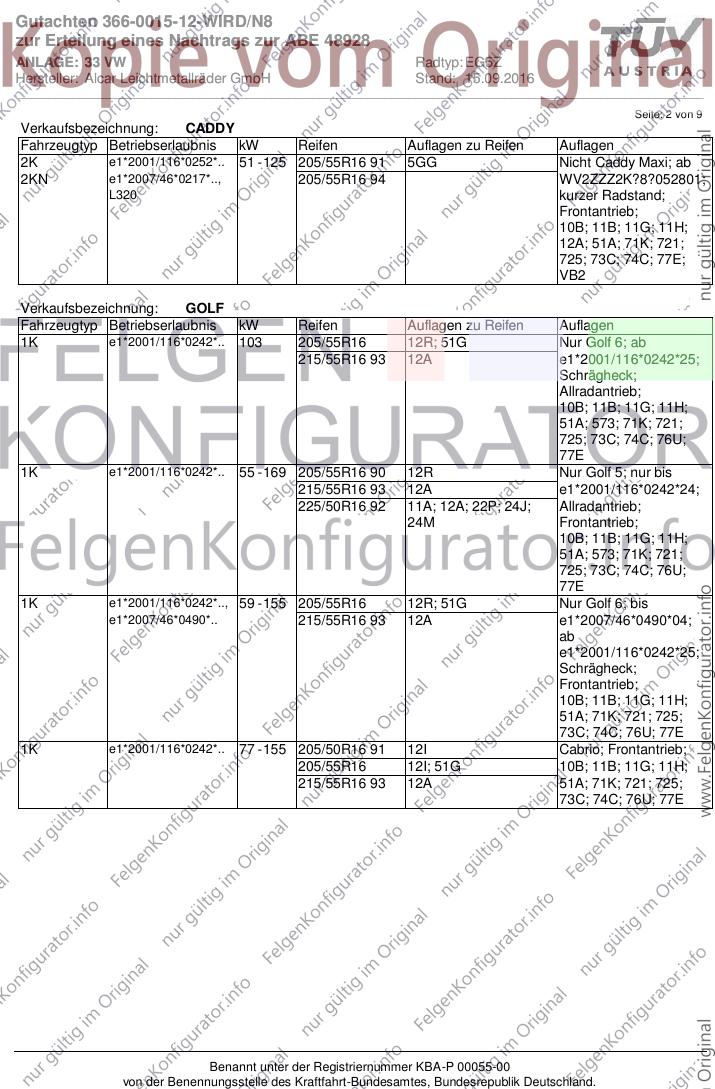

Seite: 2 von 9
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 125 205/55R16 91 5GG Nicht Caddy Maxi; ab
2KN e1*2007/46*0217*.., 205/55R16 94 WV2ZZZ2K?8?052801;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 77E;
VB2
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 103 205/55R16 12R; 51G Nur Golf 6; ab
215/55R16 93 12A e1*2001/116*0242*25;
Schrägheck;
Allradantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74C; 76U;
77E
1K e1*2001/116*0242*.. 55 - 169 205/55R16 90 12R Nur Golf 5; nur bis
215/55R16 93 12A e1*2001/116*0242*24;
225/50R16 92 11A; 12A; 22P; 24J; Allradantrieb;
24M Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74C; 76U;
77E
1K e1*2001/116*0242*.., 59 - 155 205/55R16 12R; 51G Nur Golf 6; bis
e1*2007/46*0490*.. 215/55R16 93 12A e1*2007/46*0490*04;
ab
e1*2001/116*0242*25;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76U; 77E
1K e1*2001/116*0242*.. 77 - 155 205/50R16 91 12I Cabrio; Frontantrieb;
205/55R16 12I; 51G 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71K; 721; 725;
73C; 74C; 76U; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

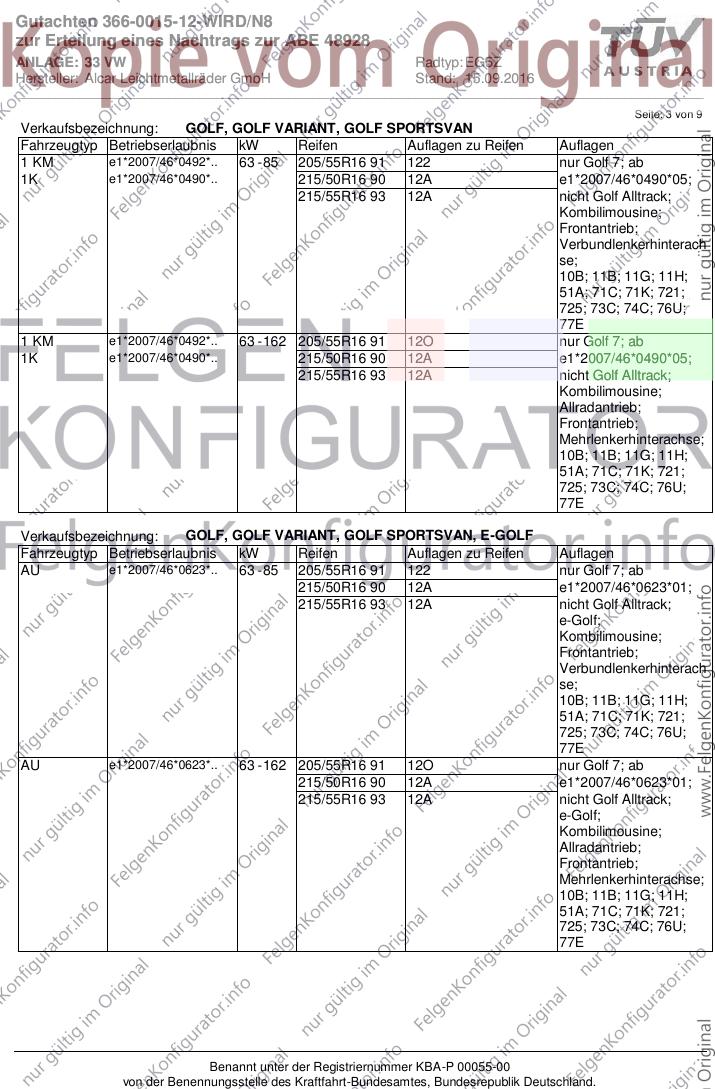

Seite: 3 von 9
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 205/55R16 91 122 nur Golf 7; ab
1K e1*2007/46*0490*.. 215/50R16 90 12A e1*2007/46*0490*05;
215/55R16 93 12A nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
1 KM e1*2007/46*0492*.. 63 - 162 205/55R16 91 12O nur Golf 7; ab
1K e1*2007/46*0490*.. 215/50R16 90 12A e1*2007/46*0490*05;
215/55R16 93 12A nicht Golf Alltrack;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 205/55R16 91 122 nur Golf 7; ab
215/50R16 90 12A e1*2007/46*0623*01;
215/55R16 93 12A nicht Golf Alltrack;
e-Golf;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
AU e1*2007/46*0623*.. 63 - 162 205/55R16 91 12O nur Golf 7; ab
215/50R16 90 12A e1*2007/46*0623*01;
215/55R16 93 12A nicht Golf Alltrack;
e-Golf;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

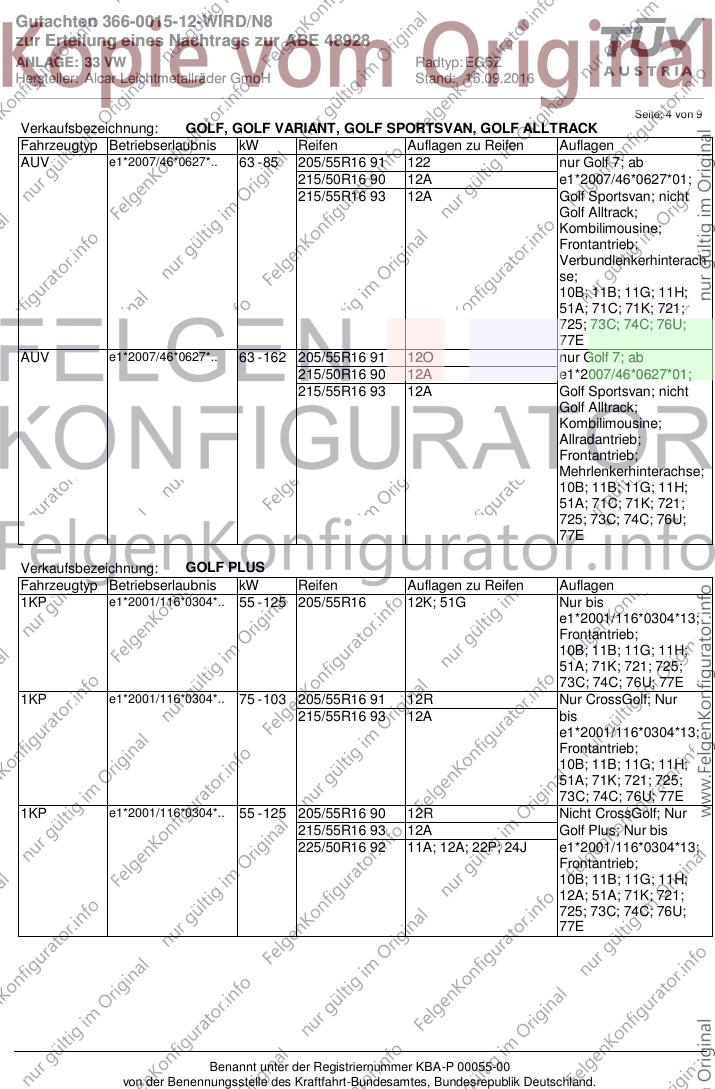

Seite: 4 von 9
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 205/55R16 91 122 nur Golf 7; ab
215/50R16 90 12A e1*2007/46*0627*01;
215/55R16 93 12A Golf Sportsvan; nicht
Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
AUV e1*2007/46*0627*.. 63 - 162 205/55R16 91 12O nur Golf 7; ab
215/50R16 90 12A e1*2007/46*0627*01;
215/55R16 93 12A Golf Sportsvan; nicht
Golf Alltrack;
Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74C; 76U;
77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 125 205/55R16 12K; 51G Nur bis
e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76U; 77E
1KP e1*2001/116*0304*.. 75 - 103 205/55R16 91 12R Nur CrossGolf; Nur
215/55R16 93 12A bis
e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76U; 77E
1KP e1*2001/116*0304*.. 55 - 125 205/55R16 90 12R Nicht CrossGolf; Nur
215/55R16 93 12A Golf Plus; Nur bis
225/50R16 92 11A; 12A; 22P; 24J e1*2001/116*0304*13;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76U;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________
Seite: 5 von 9
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 205/55R16 91 12R Nur CrossGolf 6; Ab
215/55R16 93 12A e1*2001/116*0304*21;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76U; 77E
1KP e1*2001/116*0304*.., 59 - 118 205/55R16 91 12R Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 215/55R16 93 12A e1*2001/116*0304*14;
225/50R16 92 11A; 12A; 24J; 248 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74C; 76U; 77E
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 205/60R16 51G Beetle (Schrägheck);
215/55R16 93 Beetle Cabrio;
215/60R16 95 Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74C; 76U;
77E
16 e1*2007/46*0539*.. 77 - 110 195/55R16 87 12N; 51J Nur Jetta
195/60R16 89 12A; 51J (Stufenheck);
205/50R16 87 124 Frontantrieb;
77 - 155 205/50R16 87W 124 10B; 11B; 11G; 11H;
205/55R16 124; 51G 51A; 573; 71K; 721;
215/55R16 93 12A 725; 73C; 74C; 76U;
225/50R16 92 12A; 57T 77E
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 77 205/55R16 12R; 51G GOLF 6 (Variant); ab
215/55R16 93 11A; 12A; 21P; 22M; e1*2001/116*0328*15;
22P Allradantrieb;
225/50R16 92 11A; 12A; 21P; 22M; 10B; 11B; 11G; 11H;
22P; 24J 51A; 573; 71K; 721;
725; 73C; 74C; 76U;
77E
1KM e1*2001/116*0328*.. 75 - 147 205/55R16 12R; 51G GOLF (Variant); nur
215/55R16 93 11A; 12A; 21P; 22M; bis
22P e1*2001/116*0328*14;
225/50R16 92 11A; 12A; 21P; 22M; Allradantrieb;
22P; 24J Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74C; 76U;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

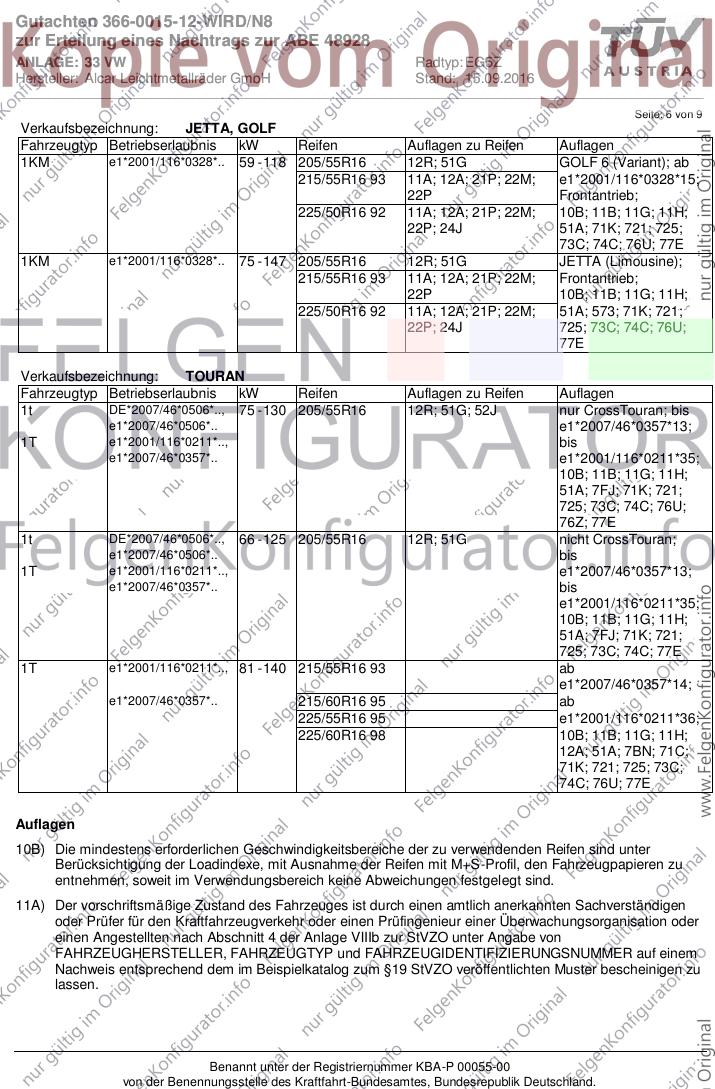

Seite: 6 von 9
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 118 205/55R16 12R; 51G GOLF 6 (Variant); ab
215/55R16 93 11A; 12A; 21P; 22M; e1*2001/116*0328*15;
22P Frontantrieb;
225/50R16 92 11A; 12A; 21P; 22M; 10B; 11B; 11G; 11H;
22P; 24J 51A; 71K; 721; 725;
73C; 74C; 76U; 77E
1KM e1*2001/116*0328*.. 75 - 147 205/55R16 12R; 51G JETTA (Limousine);
215/55R16 93 11A; 12A; 21P; 22M; Frontantrieb;
22P 10B; 11B; 11G; 11H;
225/50R16 92 11A; 12A; 21P; 22M; 51A; 573; 71K; 721;
22P; 24J 725; 73C; 74C; 76U;
77E
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 75 - 130 205/55R16 12R; 51G; 52J nur CrossTouran; bis
e1*2007/46*0506*.. e1*2007/46*0357*13;
1T e1*2001/116*0211*.., bis
e1*2007/46*0357*.. e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
51A; 7FJ; 71K; 721;
725; 73C; 74C; 76U;
76Z; 77E
1t DE*2007/46*0506*.., 66 - 125 205/55R16 12R; 51G nicht CrossTouran;
e1*2007/46*0506*.. bis
1T e1*2001/116*0211*.., e1*2007/46*0357*13;
e1*2007/46*0357*.. bis
e1*2001/116*0211*35;
10B; 11B; 11G; 11H;
51A; 7FJ; 71K; 721;
725; 73C; 74C; 77E
1T e1*2001/116*0211*.., 81 - 140 215/55R16 93 ab
e1*2007/46*0357*14;
e1*2007/46*0357*.. 215/60R16 95 ab
225/55R16 95 e1*2001/116*0211*36;
225/60R16 98 10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74C; 76U; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

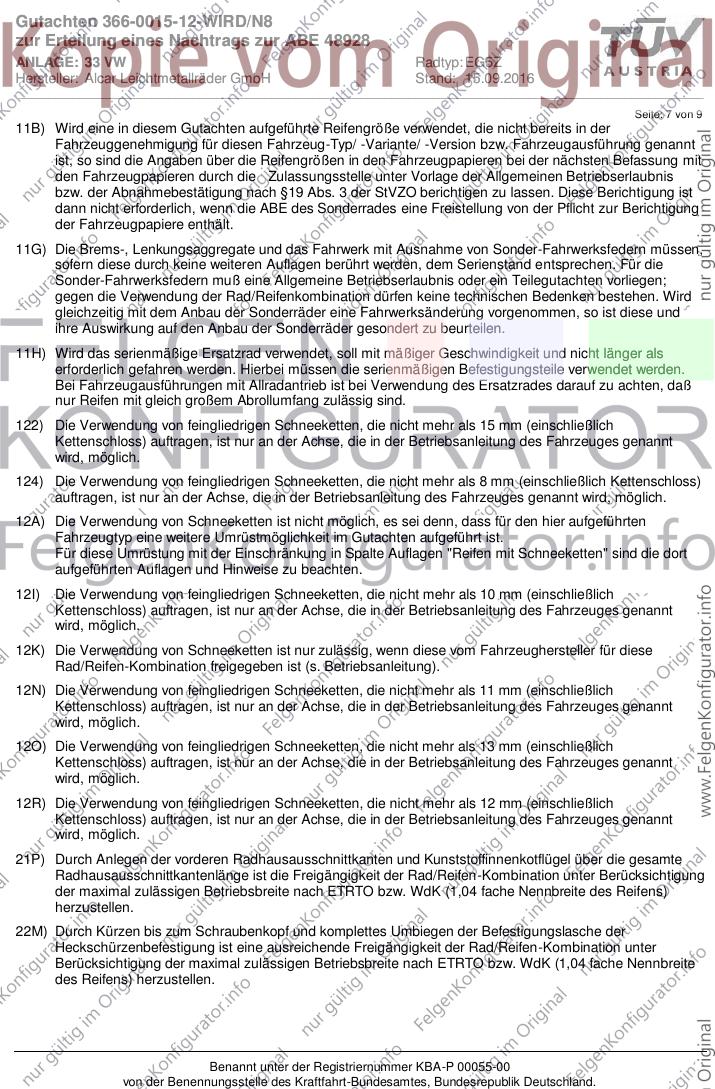

Seite: 7 von 9
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

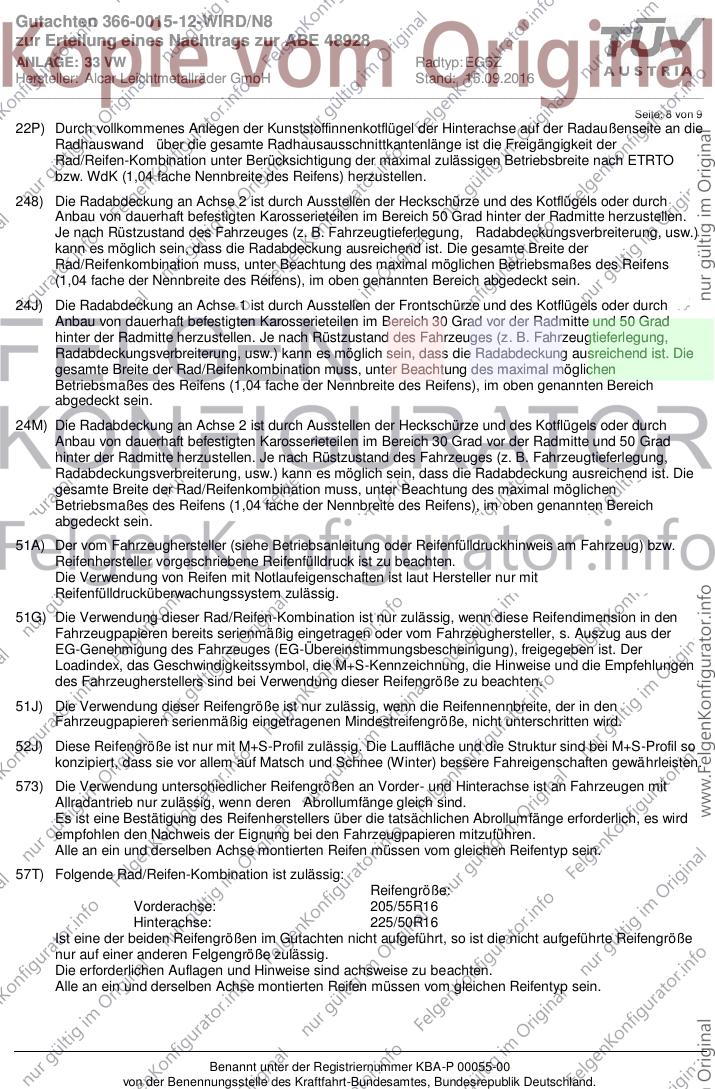

Seite: 8 von 9
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48928
ANLAGE: 33 VW Radtyp: EG5Z
Hersteller: Alcar Leichtmetallräder GmbH Stand: 15.09.2016
__________________________________________________________________________________________________________________

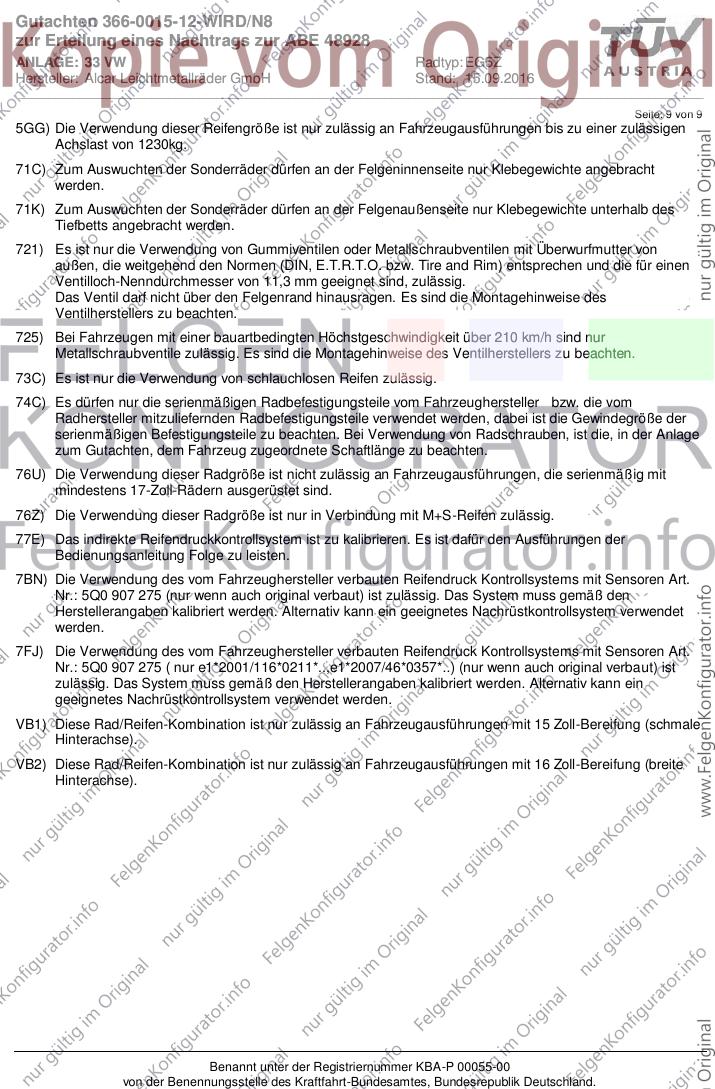

Seite: 9 von 9
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74C) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller bzw. die vom
Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die Gewindegröße der
serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist die, in der Anlage
zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0211*..,e1*2007/46*0357*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
VB1) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 15 Zoll-Bereifung (schmale
Hinterachse).
VB2) Diese Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit 16 Zoll-Bereifung (breite
Hinterachse).
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
