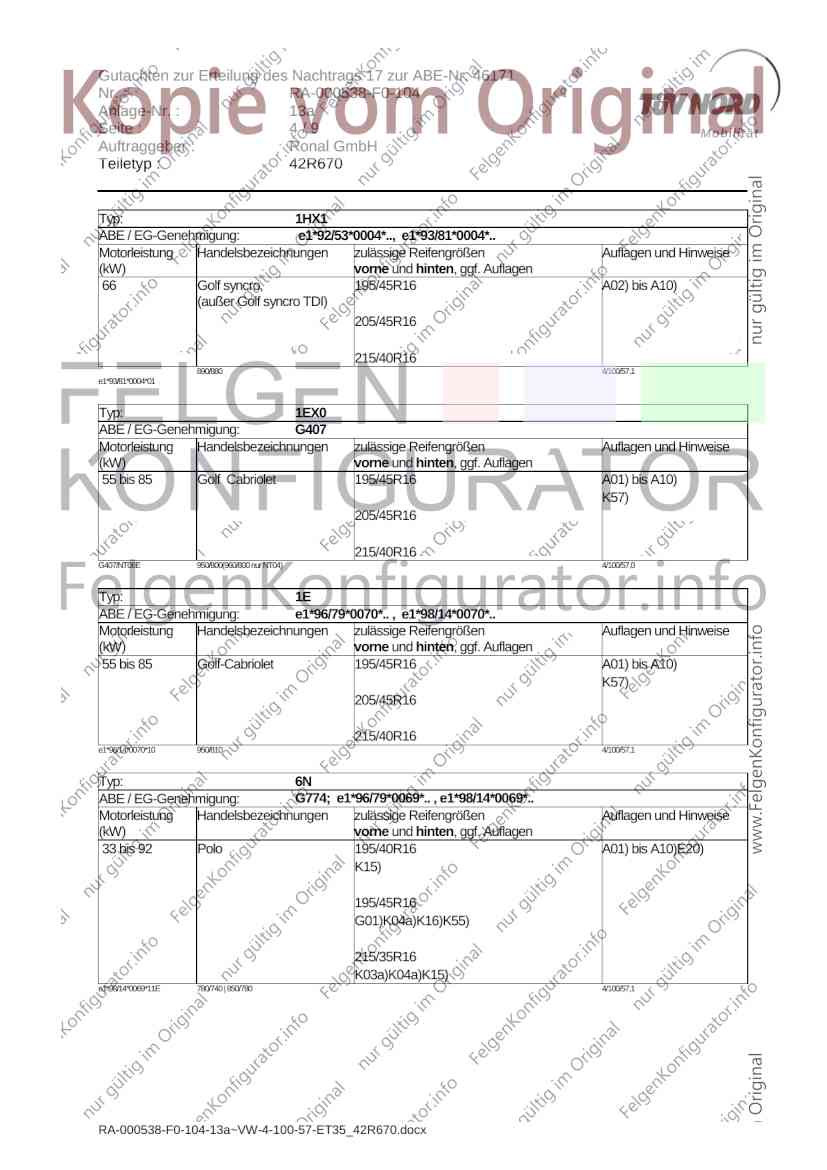

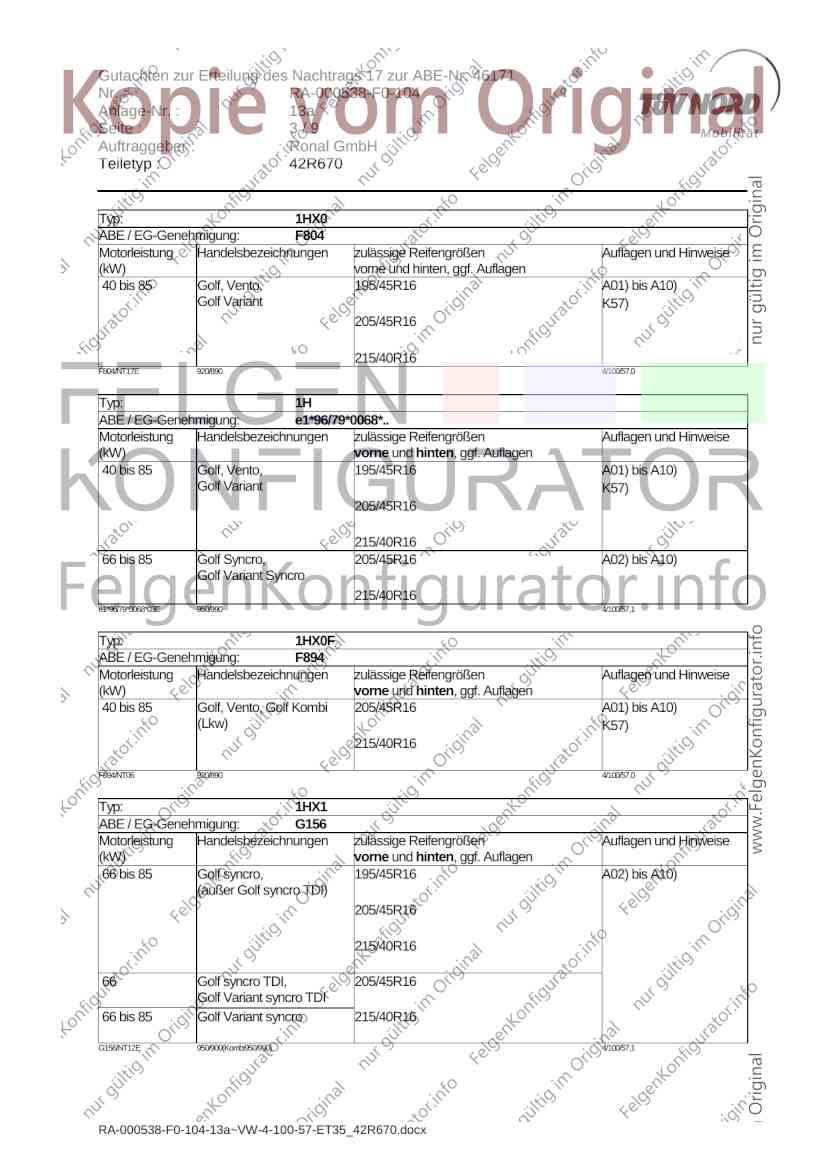

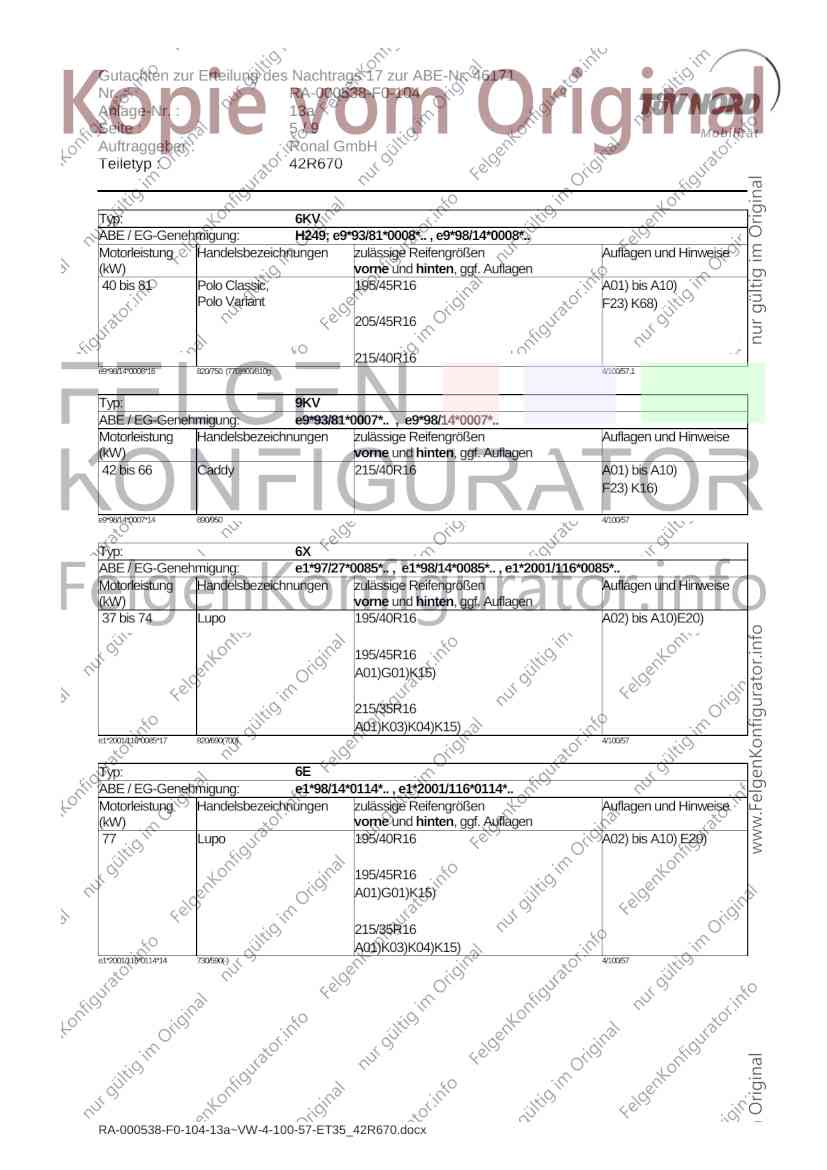

Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 1/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Technische Daten, Kurzfassung
Raddaten
Radtyp: 42R670
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 42R6704.03
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 615 kg
bei Reifenabrollumfang: 1990 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
19E, 19E-299, 1E, 1EX0, 1H, Radschraube, Kegel 60°, Gewinde ZP40308 110 Nm
1HX0, 1HX0F, 1HX1, 32B, 35I, M12x1,5, Schaftlänge 28 mm
35I-299, 6E, 6ES, 6KV, 6N, 6X,
9KV, AA, AAN
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 2/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: 32B
ABE / EG-Genehmigung: B870; B870/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 100 Passat, Santana, 205/45R16 A02) bis A10)
Passat Variant,
B870/1/NT07E 880/860 4/100/57,1
Typ: 19E
ABE / EG-Genehmigung: D186; D186/1; D186/2
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
33 bis 82 Golf, Jetta 205/45R16 A01) bis A10)
K09)K12)
215/40R16
95 bis 102 Golf, Jetta (16-V)
118 Golf G60
D186/1/2E 840/740 4/100/57,1
Typ: 19E-299
ABE / EG-Genehmigung: E083
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 118 Golf, Golf Syncro 205/45R16 A01) bis A10)
66 bis 72 Jetta, Jetta Syncro K09)K12)
215/40R16
E083/NT09E 870/870 4/100/57,1
Typ: 35I
ABE / EG-Genehmigung: E657; E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 100 Passat, 205/45R16 A01) bis A10)
Passat Variant F10) K12)
215/40R16
225/45R16
K13)
. E657/1/NT14E 950/1020 4/100/57,1
Typ: 35I-299
ABE / EG-Genehmigung: E960
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 118 Passat syncro, 215/40R16 A01) bis A10)
Passat Variant syncro F10) K12)
225/45R16
G01)K13)
E960/NT14E 940/1060 4/100/57,1
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 3/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: 1HX0
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 85 Golf, Vento, 195/45R16 A01) bis A10)
Golf Variant K57)
205/45R16
215/40R16
F804/NT17E 920/890 4/100/57,0
Typ: 1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 85 Golf, Vento, 195/45R16 A01) bis A10)
Golf Variant K57)
205/45R16
215/40R16
66 bis 85 Golf Syncro, 205/45R16 A02) bis A10)
Golf Variant Syncro
215/40R16
e1*96/79*0068*03E 950/990 4/100/57,1
Typ: 1HX0F
ABE / EG-Genehmigung: F894
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 85 Golf, Vento, Golf Kombi 205/45R16 A01) bis A10)
(Lkw) K57)
215/40R16
F894/NT06 920/890 4/100/57,0
Typ: 1HX1
ABE / EG-Genehmigung: G156
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 85 Golf syncro, 195/45R16 A02) bis A10)
(außer Golf syncro TDI)
205/45R16
215/40R16
66 Golf syncro TDI, 205/45R16
Golf Variant syncro TDI
66 bis 85 Golf Variant syncro 215/40R16
G156/NT12E 950/900(Kombi950/990) 4/100/57,1
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 4/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: 1HX1
ABE / EG-Genehmigung: e1*92/53*0004*.., e1*93/81*0004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Golf syncro, 195/45R16 A02) bis A10)
(außer Golf syncro TDI)
205/45R16
215/40R16
890/880 4/100/57,1
e1*93/81*0004*01
Typ: 1EX0
ABE / EG-Genehmigung: G407
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Golf Cabriolet 195/45R16 A01) bis A10)
K57)
205/45R16
215/40R16
G407/NT08E 950/800(960/800 nur NT04) 4/100/57,0
Typ: 1E
ABE / EG-Genehmigung: e1*96/79*0070*.. , e1*98/14*0070*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Golf-Cabriolet 195/45R16 A01) bis A10)
K57)
205/45R16
215/40R16
e1*98/14*0070*10 950/810 4/100/57,1
Typ: 6N
ABE / EG-Genehmigung: G774; e1*96/79*0069*.. , e1*98/14*0069*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
33 bis 92 Polo 195/40R16 A01) bis A10)E20)
K15)
195/45R16
G01)K04a)K16)K55)
215/35R16
K03a)K04a)K15)
e1*98/14*0069*11E 780/740 | 850/780 4/100/57,1
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 5/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: 6KV
ABE / EG-Genehmigung: H249; e9*93/81*0008*.. , e9*98/14*0008*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 81 Polo Classic, 195/45R16 A01) bis A10)
Polo Variant F23) K68)
205/45R16
215/40R16
e9*98/14*0008*16 820/750 (770)900/810g 4/100/57,1
Typ: 9KV
ABE / EG-Genehmigung: e9*93/81*0007*.. , e9*98/14*0007*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
42 bis 66 Caddy 215/40R16 A01) bis A10)
F23) K16)
e9*98/14*0007*14 890/950 4/100/57
Typ: 6X
ABE / EG-Genehmigung: e1*97/27*0085*.. , e1*98/14*0085*.. , e1*2001/116*0085*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
37 bis 74 Lupo 195/40R16 A02) bis A10)E20)
195/45R16
A01)G01)K15)
215/35R16
A01)K03)K04)K15)
e1*2001/116*0085*17 820/690(700) 4/100/57
Typ: 6E
ABE / EG-Genehmigung: e1*98/14*0114*.. , e1*2001/116*0114*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 Lupo 195/40R16 A02) bis A10) E20)
195/45R16
A01)G01)K15)
215/35R16
A01)K03)K04)K15)
e1*2001/116*0114*14 730/590(-) 4/100/57
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx

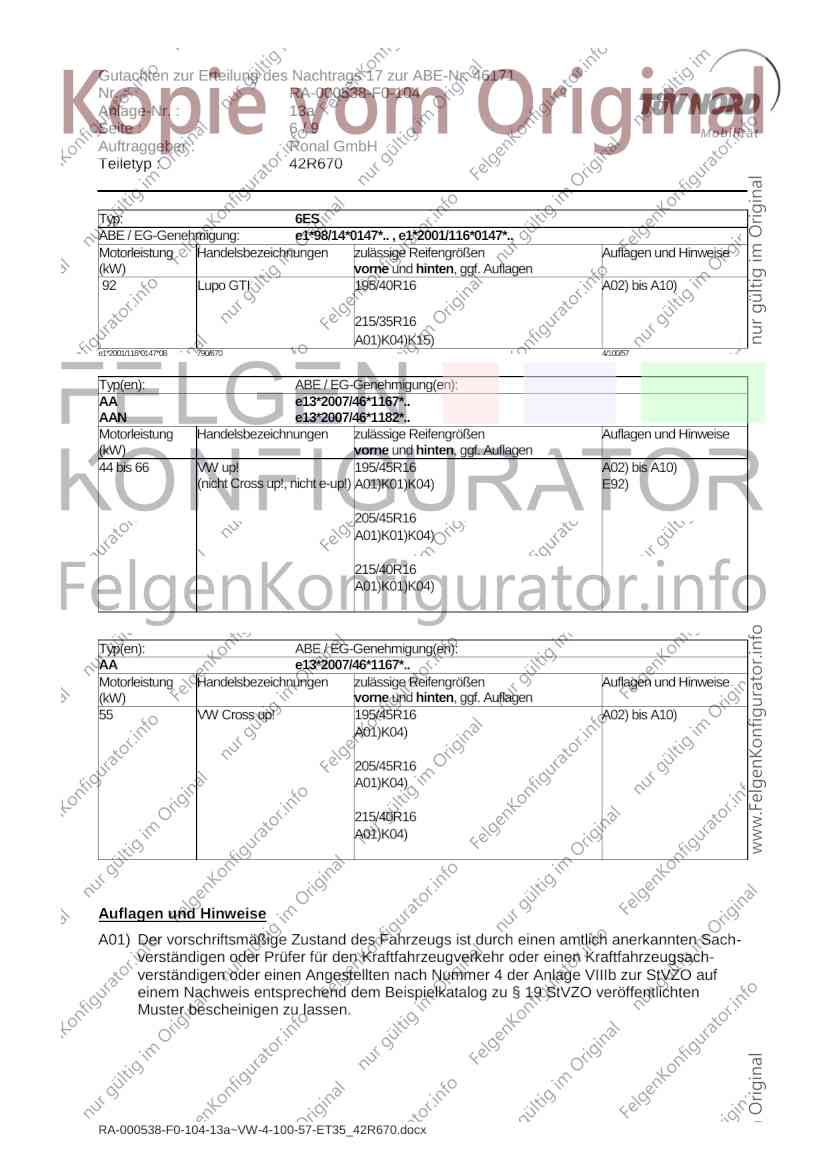

Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 6/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
Typ: 6ES
ABE / EG-Genehmigung: e1*98/14*0147*.. , e1*2001/116*0147*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 Lupo GTI 195/40R16 A02) bis A10)
215/35R16
A01)K04)K15)
e1*2001/116*0147*08 790/670 4/100/57
Typ(en): ABE / EG-Genehmigung(en):
AA e13*2007/46*1167*..
AAN e13*2007/46*1182*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 66 VW up! 195/45R16 A02) bis A10)
(nicht Cross up!, nicht e-up!) A01)K01)K04) E92)
205/45R16
A01)K01)K04)
215/40R16
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
AA e13*2007/46*1167*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 VW Cross up! 195/45R16 A02) bis A10)
A01)K04)
205/45R16
A01)K04)
215/40R16
A01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx

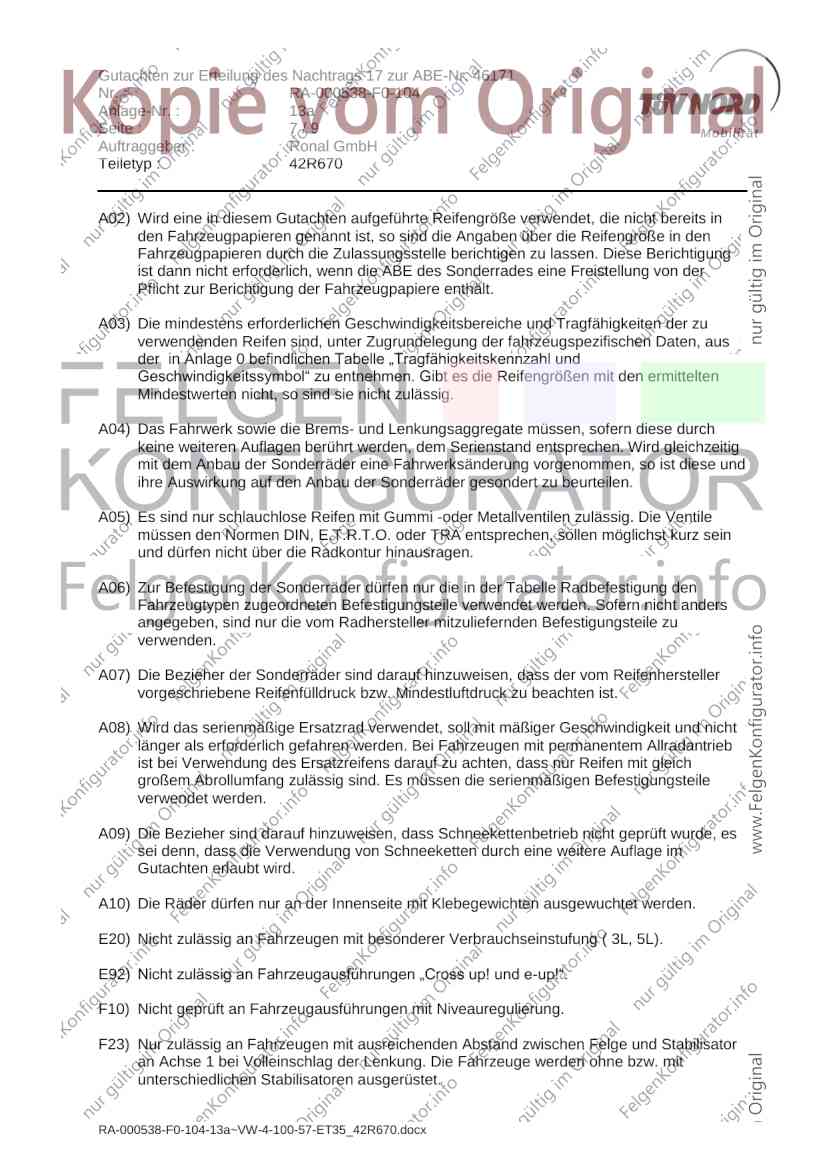

Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a
Seite : 7/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
E20) Nicht zulässig an Fahrzeugen mit besonderer Verbrauchseinstufung ( 3L, 5L).
E92) Nicht zulässig an Fahrzeugausführungen „Cross up! und e-up!“.
F10) Nicht geprüft an Fahrzeugausführungen mit Niveauregulierung.
F23) Nur zulässig an Fahrzeugen mit ausreichenden Abstand zwischen Felge und Stabilisator
an Achse 1 bei Volleinschlag der Lenkung. Die Fahrzeuge werden ohne bzw. mit
unterschiedlichen Stabilisatoren ausgerüstet.
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a

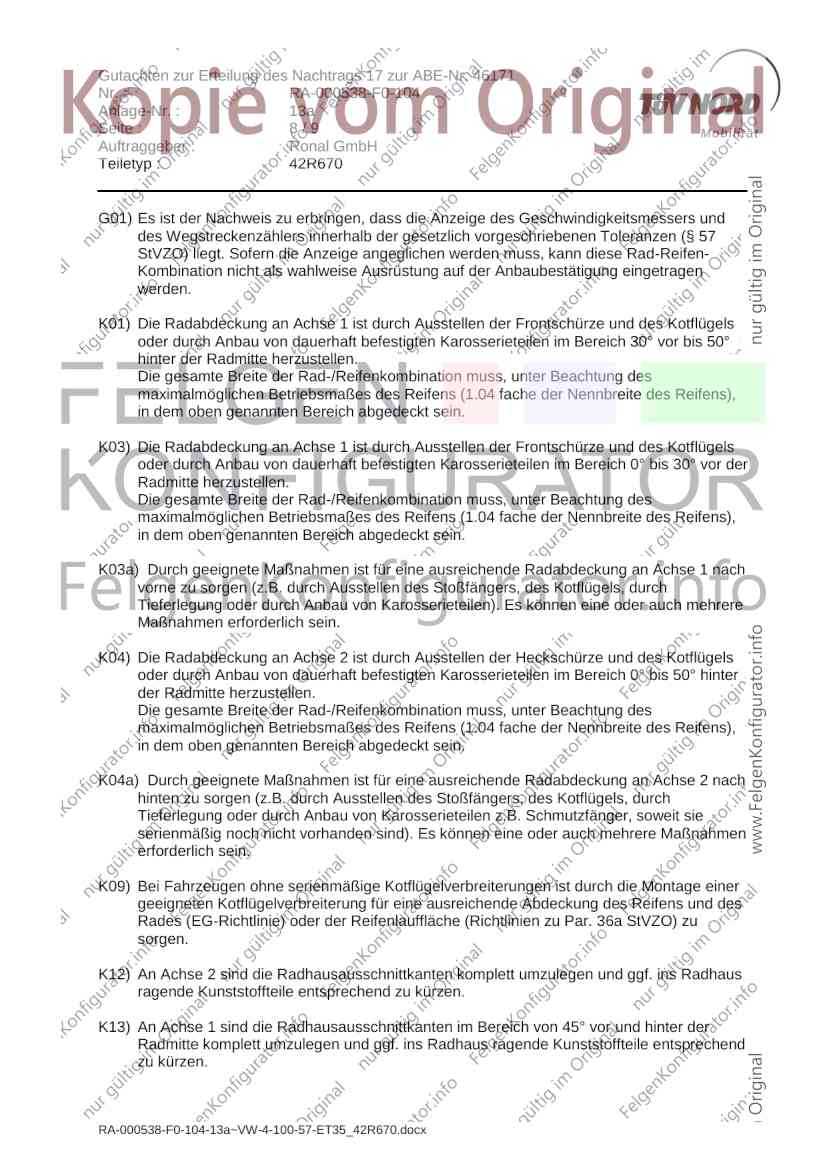

Seite : 8/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 nach
vorne zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen). Es können eine oder auch mehrere
Maßnahmen erforderlich sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04a) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 2 nach
hinten zu sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch
Tieferlegung oder durch Anbau von Karosserieteilen z.B. Schmutzfänger, soweit sie
serienmäßig noch nicht vorhanden sind). Es können eine oder auch mehrere Maßnahmen
erforderlich sein.
K09) Bei Fahrzeugen ohne serienmäßige Kotflügelverbreiterungen ist durch die Montage einer
geeigneten Kotflügelverbreiterung für eine ausreichende Abdeckung des Reifens und des
Rades (EG-Richtlinie) oder der Reifenlauffläche (Richtlinien zu Par. 36a StVZO) zu
sorgen.
K12) An Achse 2 sind die Radhausausschnittkanten komplett umzulegen und ggf. ins Radhaus
ragende Kunststoffteile entsprechend zu kürzen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
Gutachten zur Erteilung des Nachtrags 17 zur ABE-Nr. 46171
Nr. : RA-000538-F0-104
Anlage-Nr. : 13a

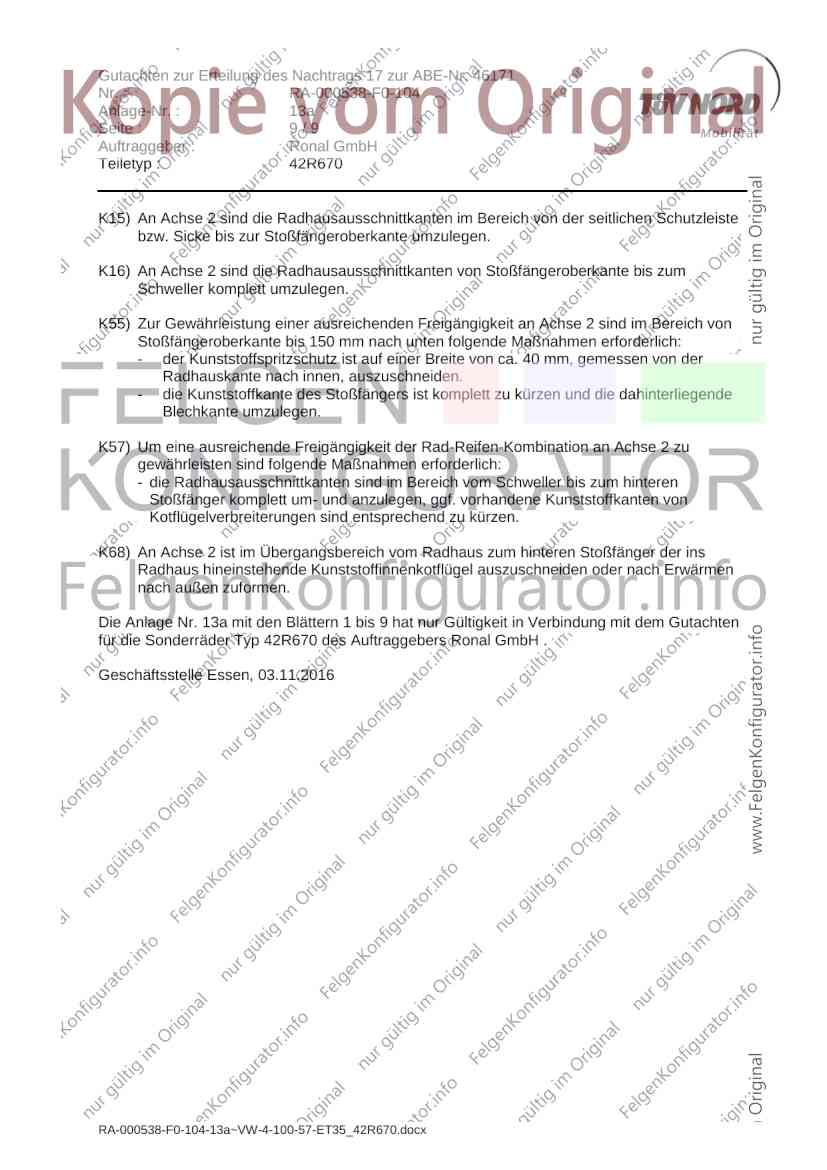

Seite : 9/9 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 42R670
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K55) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind im Bereich von
Stoßfängeroberkante bis 150 mm nach unten folgende Maßnahmen erforderlich:
- der Kunststoffspritzschutz ist auf einer Breite von ca. 40 mm, gemessen von der
Radhauskante nach innen, auszuschneiden.
- die Kunststoffkante des Stoßfängers ist komplett zu kürzen und die dahinterliegende
Blechkante umzulegen.
K57) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich vom Schweller bis zum hinteren
Stoßfänger komplett um- und anzulegen, ggf. vorhandene Kunststoffkanten von
Kotflügelverbreiterungen sind entsprechend zu kürzen.
K68) An Achse 2 ist im Übergangsbereich vom Radhaus zum hinteren Stoßfänger der ins
Radhaus hineinstehende Kunststoffinnenkotflügel auszuschneiden oder nach Erwärmen
nach außen zuformen.
Die Anlage Nr. 13a mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 42R670 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 03.11.2016
RA-000538-F0-104-13a~VW-4-100-57-ET35_42R670.docx
