Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

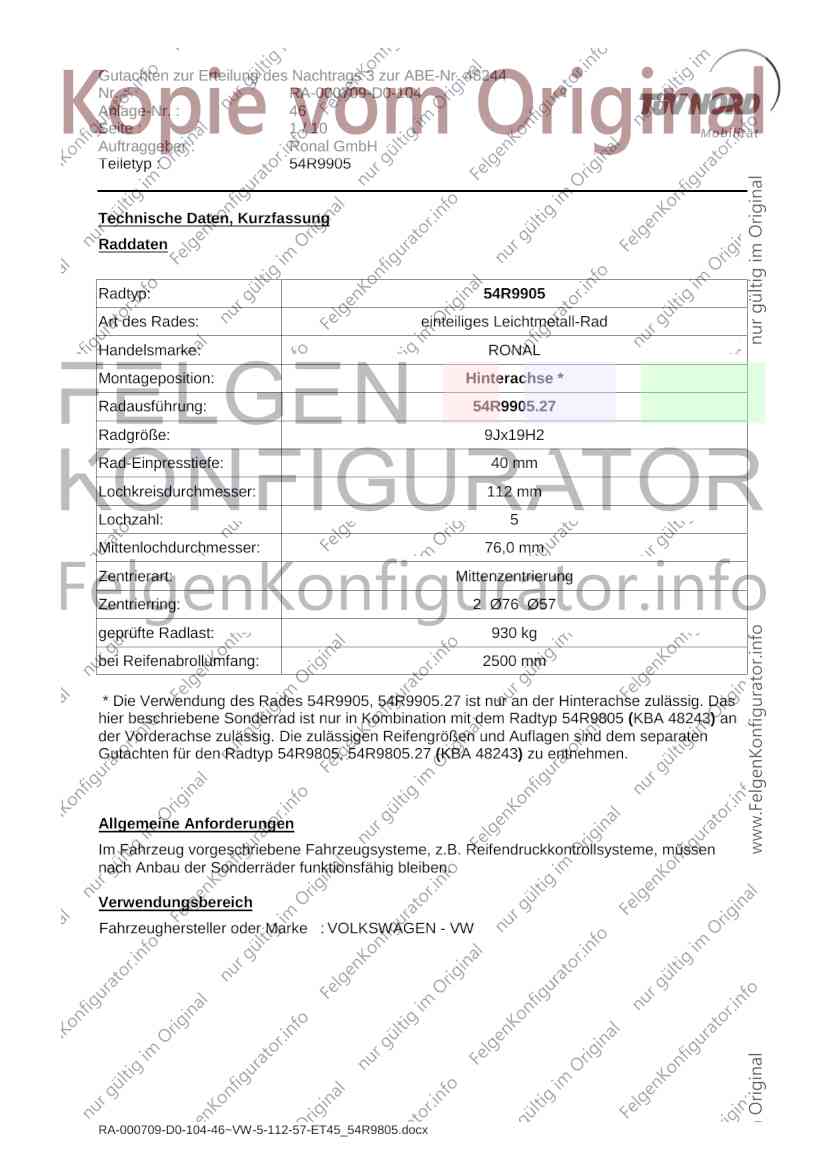

Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Technische Daten, Kurzfassung
Raddaten

Radtyp: 54R9905
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Hinterachse *
Radausführung: 54R9905.27
Radgröße: 9Jx19H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2500 mm

* Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse zulässig. Das
hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 54R9805 (KBA 48243) an
der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem separaten
Gutachten für den Radtyp 54R9805, 54R9805.27 (KBA 48243) zu entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : VOLKSWAGEN - VW

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

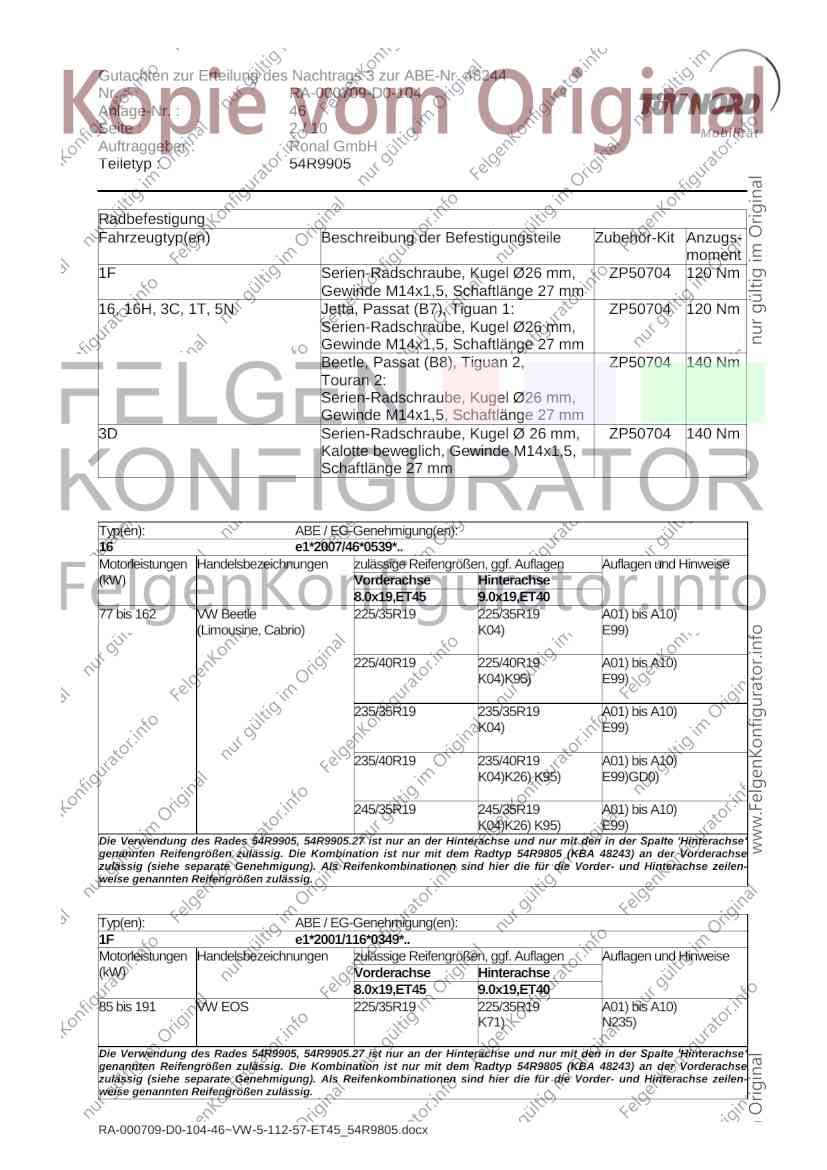

Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1F Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
16, 16H, 3C, 1T, 5N Jetta, Passat (B7), Tiguan 1: ZP50704 120 Nm
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Beetle, Passat (B8), Tiguan 2, ZP50704 140 Nm
Touran 2:
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
3D Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 27 mm

Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
77 bis 162 VW Beetle 225/35R19 225/35R19 A01) bis A10)
(Limousine, Cabrio) K04) E99)

225/40R19 225/40R19 A01) bis A10)
K04)K95) E99)

235/35R19 235/35R19 A01) bis A10)
K04) E99)

235/40R19 235/40R19 A01) bis A10)
K04)K26) K95) E99)GD0)

245/35R19 245/35R19 A01) bis A10)
K04)K26) K95) E99)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
85 bis 191 VW EOS 225/35R19 225/35R19 A01) bis A10)
K71) N235)

Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

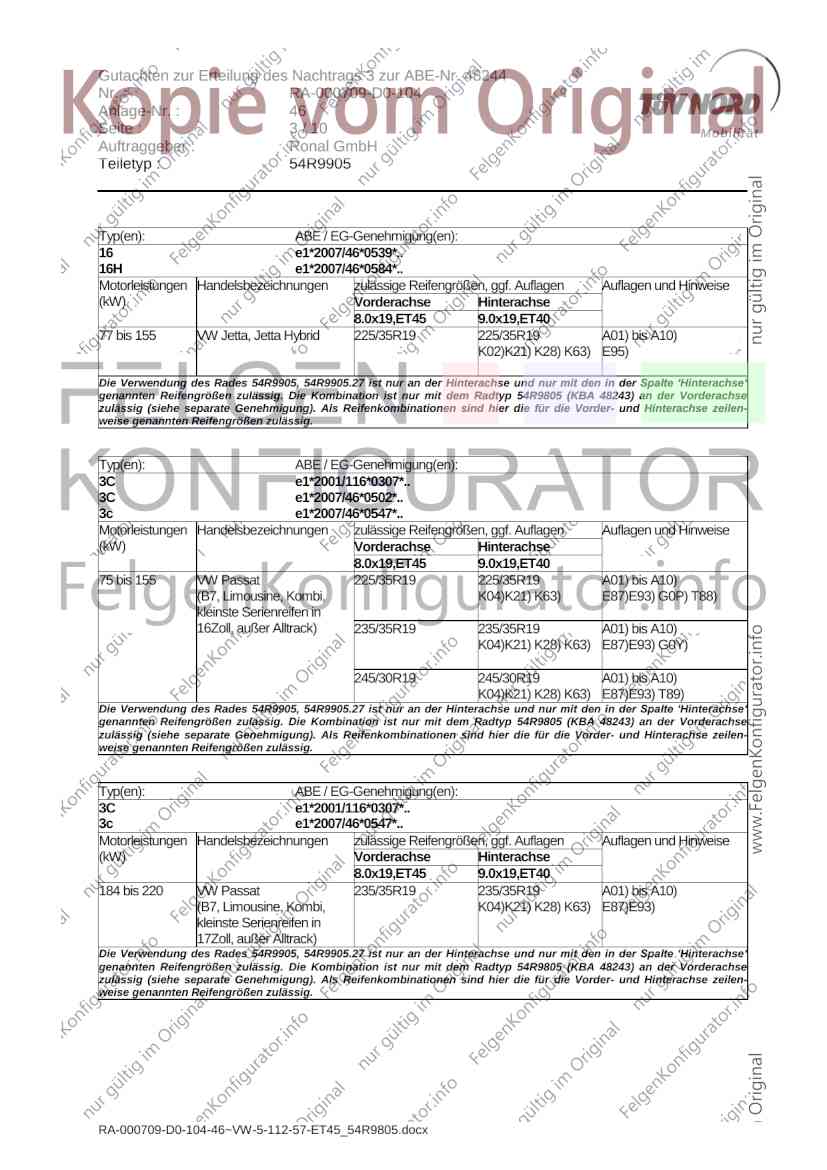

Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
77 bis 155 VW Jetta, Jetta Hybrid 225/35R19 225/35R19 A01) bis A10)
K02)K21) K28) K63) E95)

Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
75 bis 155 VW Passat 225/35R19 225/35R19 A01) bis A10)
(B7, Limousine, Kombi, K04)K21) K63) E87)E93) G0P) T88)
kleinste Serienreifen in
16Zoll, außer Alltrack) 235/35R19 235/35R19 A01) bis A10)
K04)K21) K28) K63) E87)E93) G0Y)

245/30R19 245/30R19 A01) bis A10)
K04)K21) K28) K63) E87)E93) T89)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3c e1*2007/46*0547*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
184 bis 220 VW Passat 235/35R19 235/35R19 A01) bis A10)
(B7, Limousine, Kombi, K04)K21) K28) K63) E87)E93)
kleinste Serienreifen in
17Zoll, außer Alltrack)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

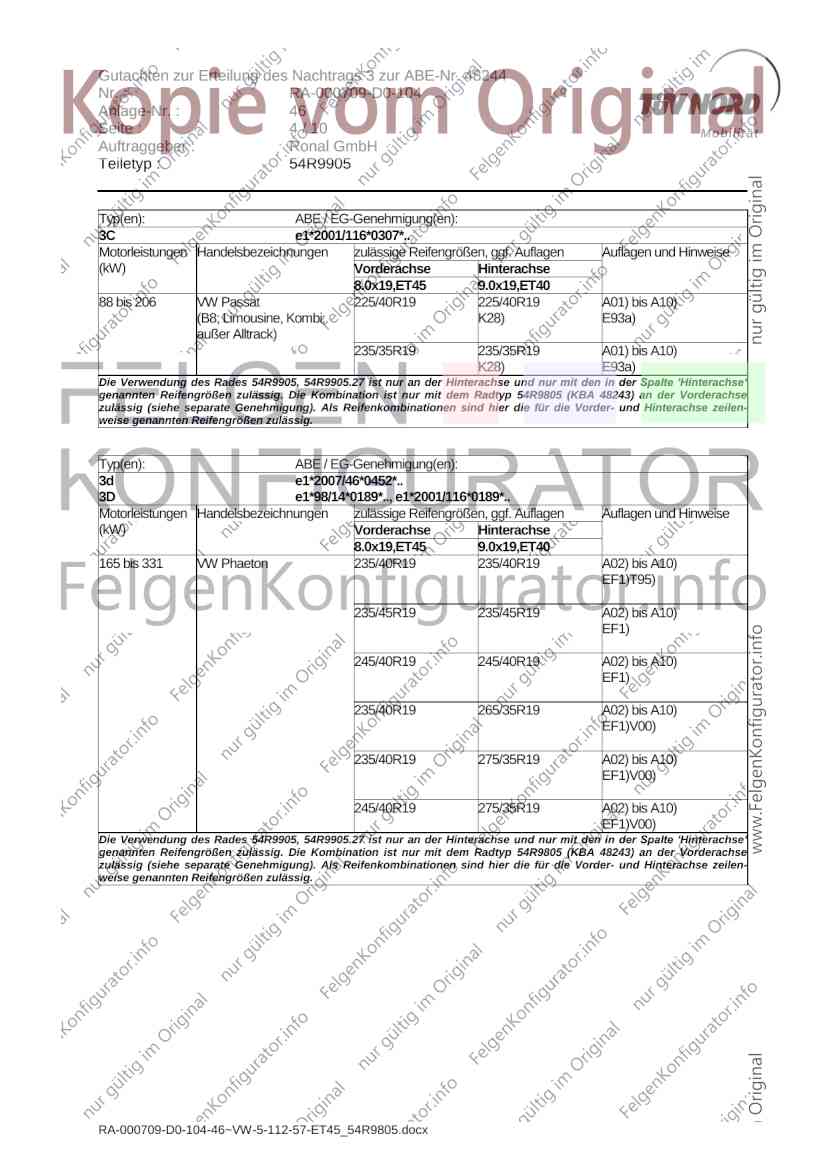

Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
88 bis 206 VW Passat 225/40R19 225/40R19 A01) bis A10)
(B8; Limousine, Kombi; K28) E93a)
außer Alltrack)
235/35R19 235/35R19 A01) bis A10)
K28) E93a)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
3d e1*2007/46*0452*..
3D e1*98/14*0189*.., e1*2001/116*0189*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
165 bis 331 VW Phaeton 235/40R19 235/40R19 A02) bis A10)
EF1)T95)

235/45R19 235/45R19 A02) bis A10)
EF1)

245/40R19 245/40R19 A02) bis A10)
EF1)

235/40R19 265/35R19 A02) bis A10)
EF1)V00)

235/40R19 275/35R19 A02) bis A10)
EF1)V00)

245/40R19 275/35R19 A02) bis A10)
EF1)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

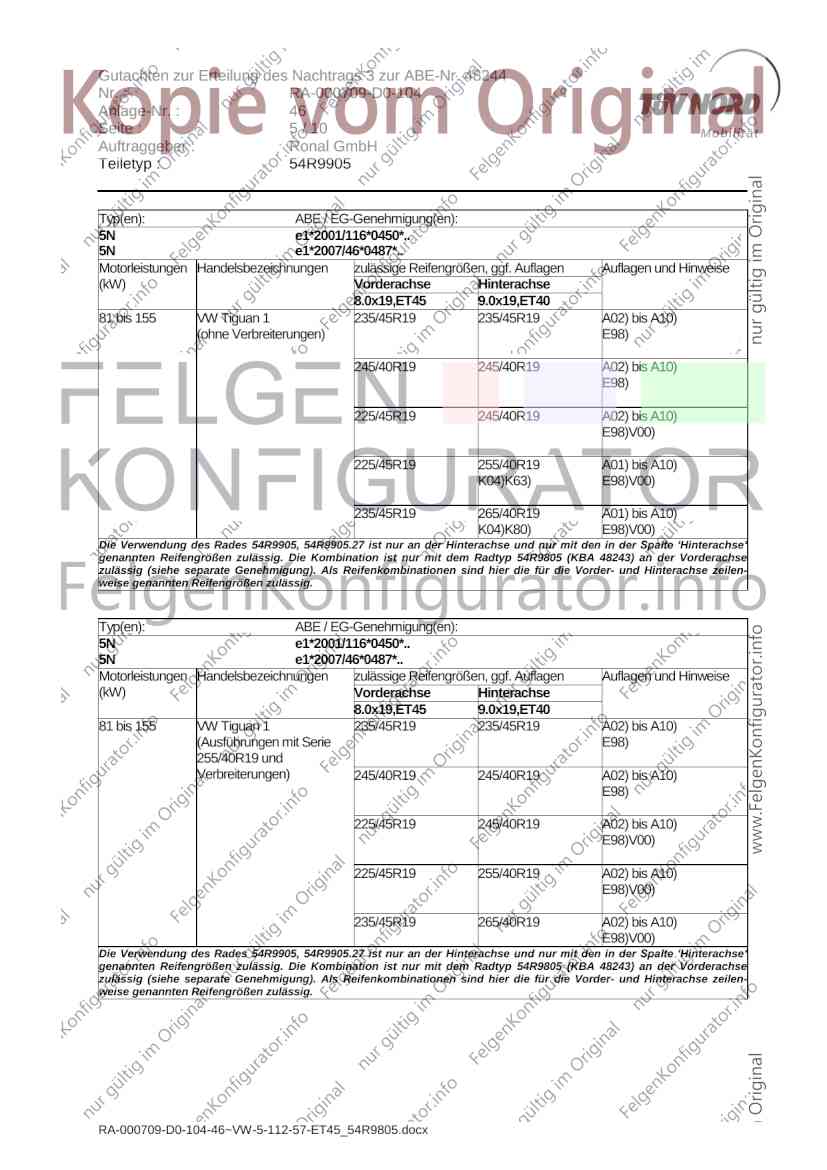

Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
81 bis 155 VW Tiguan 1 235/45R19 235/45R19 A02) bis A10)
(ohne Verbreiterungen) E98)

245/40R19 245/40R19 A02) bis A10)
E98)

225/45R19 245/40R19 A02) bis A10)
E98)V00)

225/45R19 255/40R19 A01) bis A10)
K04)K63) E98)V00)

235/45R19 265/40R19 A01) bis A10)
K04)K80) E98)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
81 bis 155 VW Tiguan 1 235/45R19 235/45R19 A02) bis A10)
(Ausführungen mit Serie E98)
255/40R19 und
Verbreiterungen) 245/40R19 245/40R19 A02) bis A10)
E98)

225/45R19 245/40R19 A02) bis A10)
E98)V00)

225/45R19 255/40R19 A02) bis A10)
E98)V00)

235/45R19 265/40R19 A02) bis A10)
E98)V00)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

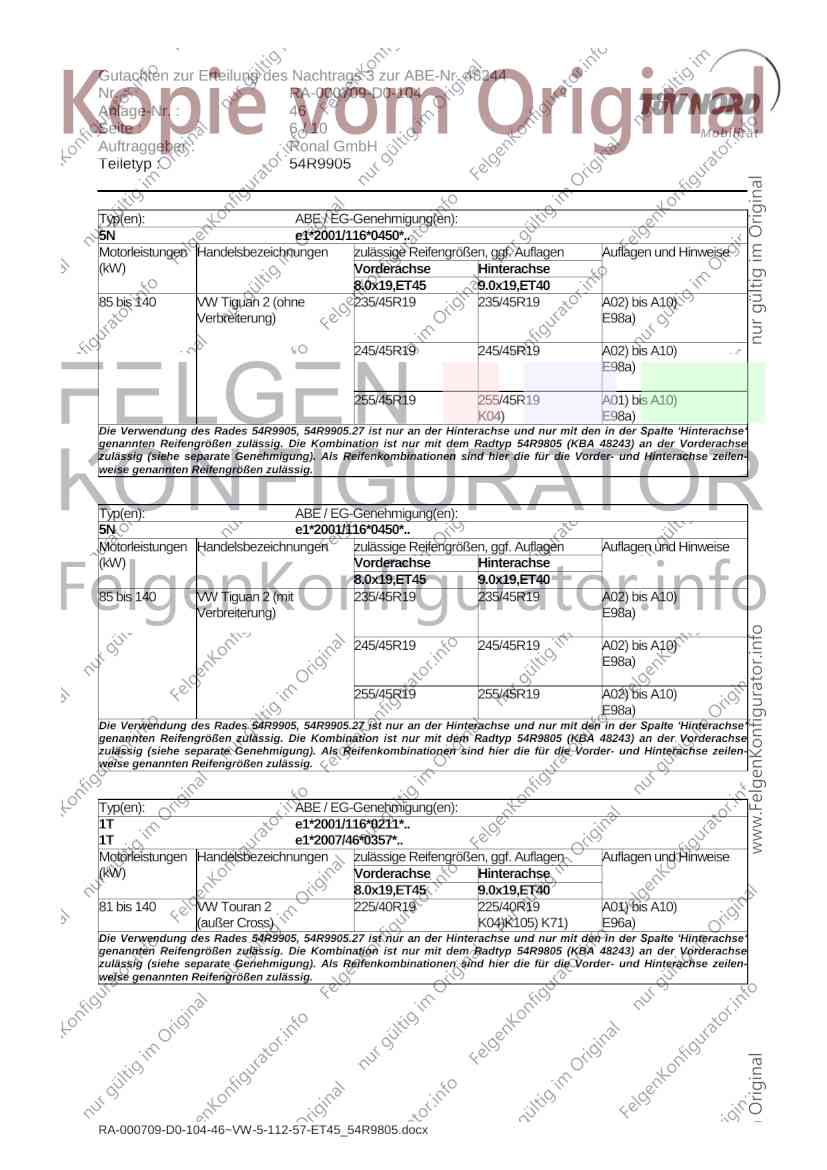

Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
85 bis 140 VW Tiguan 2 (ohne 235/45R19 235/45R19 A02) bis A10)
Verbreiterung) E98a)

245/45R19 245/45R19 A02) bis A10)
E98a)

255/45R19 255/45R19 A01) bis A10)
K04) E98a)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
85 bis 140 VW Tiguan 2 (mit 235/45R19 235/45R19 A02) bis A10)
Verbreiterung) E98a)

245/45R19 245/45R19 A02) bis A10)
E98a)

255/45R19 255/45R19 A02) bis A10)
E98a)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.0x19,ET45 9.0x19,ET40
81 bis 140 VW Touran 2 225/40R19 225/40R19 A01) bis A10)
(außer Cross) K04)K105) K71) E96a)
Die Verwendung des Rades 54R9905, 54R9905.27 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 54R9805 (KBA 48243) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilen-
weise genannten Reifengrößen zulässig.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

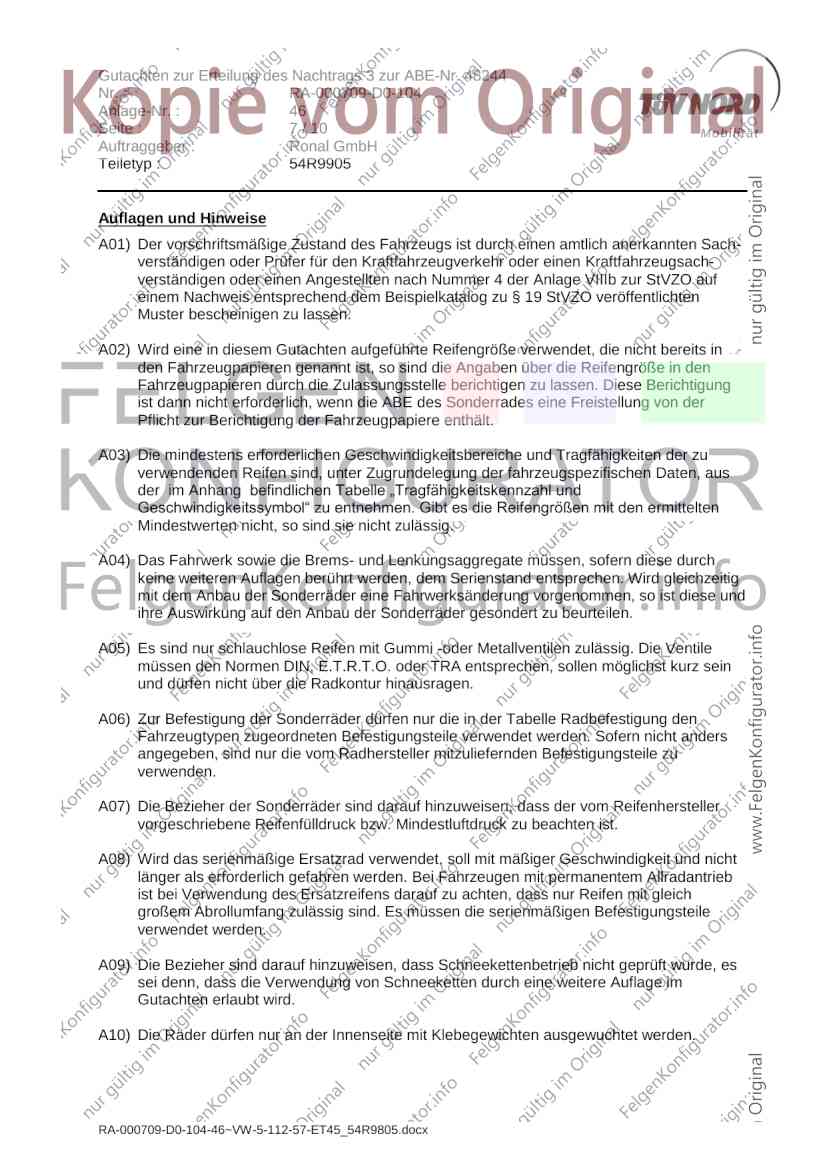

Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

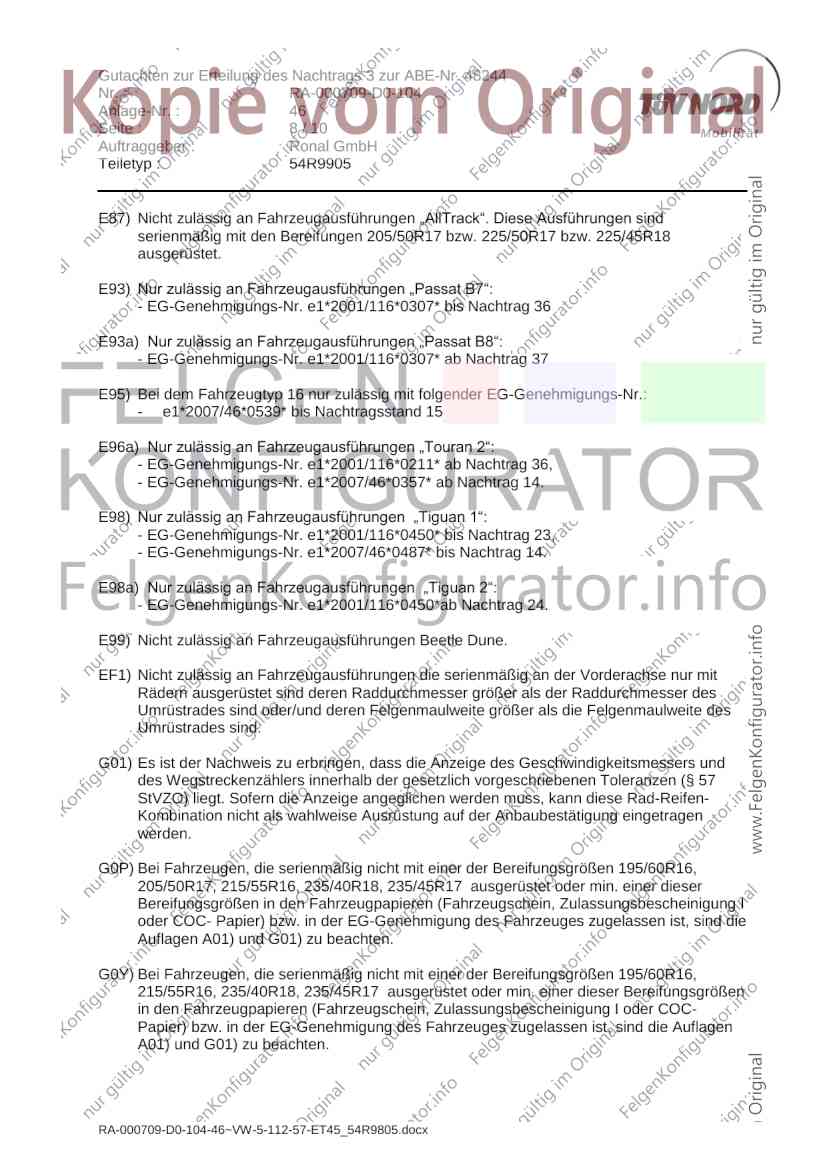

Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.

E93) Nur zulässig an Fahrzeugausführungen „Passat B7“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36

E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37

E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* bis Nachtragsstand 15

E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.

E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.

E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.

E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.

EF1) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorderachse nur mit
Rädern ausgerüstet sind deren Raddurchmesser größer als der Raddurchmesser des
Umrüstrades sind oder/und deren Felgenmaulweite größer als die Felgenmaulweite des
Umrüstrades sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

G0P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17, 215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

G0Y) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

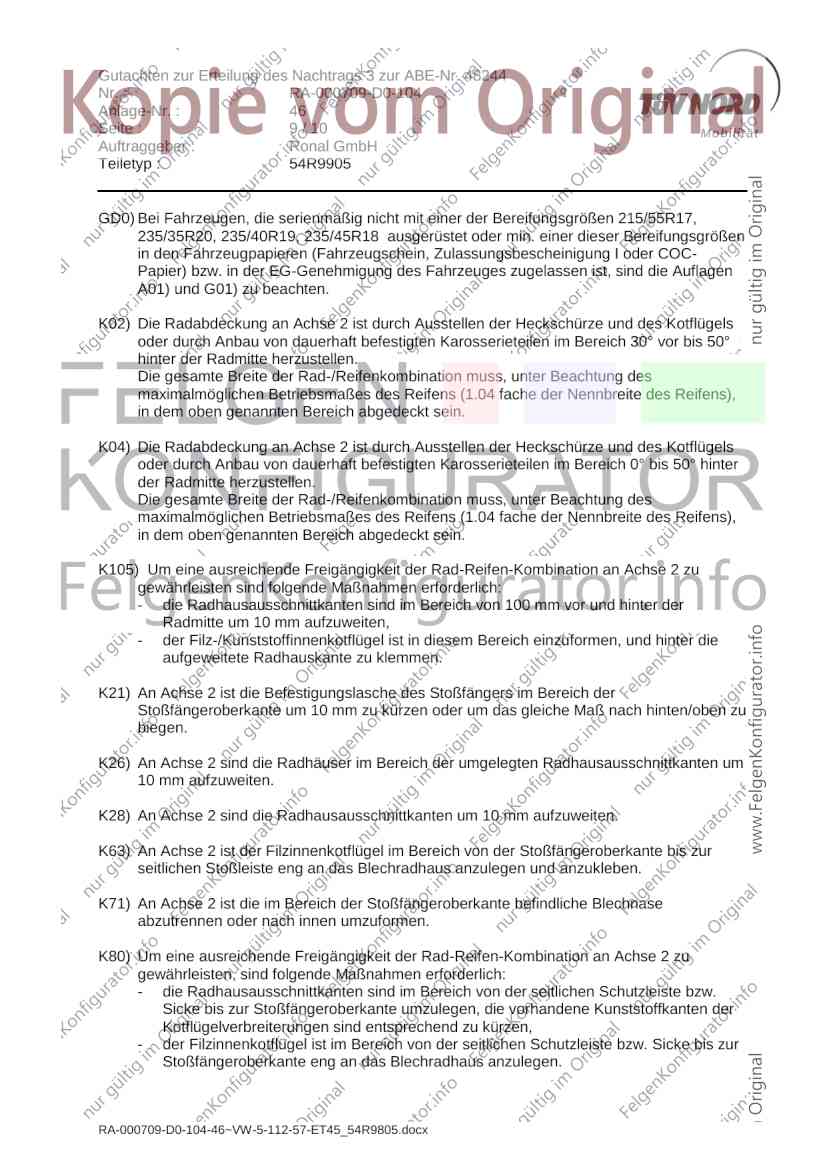

Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

GD0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/35R20, 235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K105) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von 100 mm vor und hinter der
Radmitte um 10 mm aufzuweiten,
- der Filz-/Kunststoffinnenkotflügel ist in diesem Bereich einzuformen, und hinter die
aufgeweitete Radhauskante zu klemmen.

K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.

K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.

K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.

K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.

K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase
abzutrennen oder nach innen umzuformen.

K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
- der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 48244
Nr. : RA-000709-D0-104
Anlage-Nr. : 46

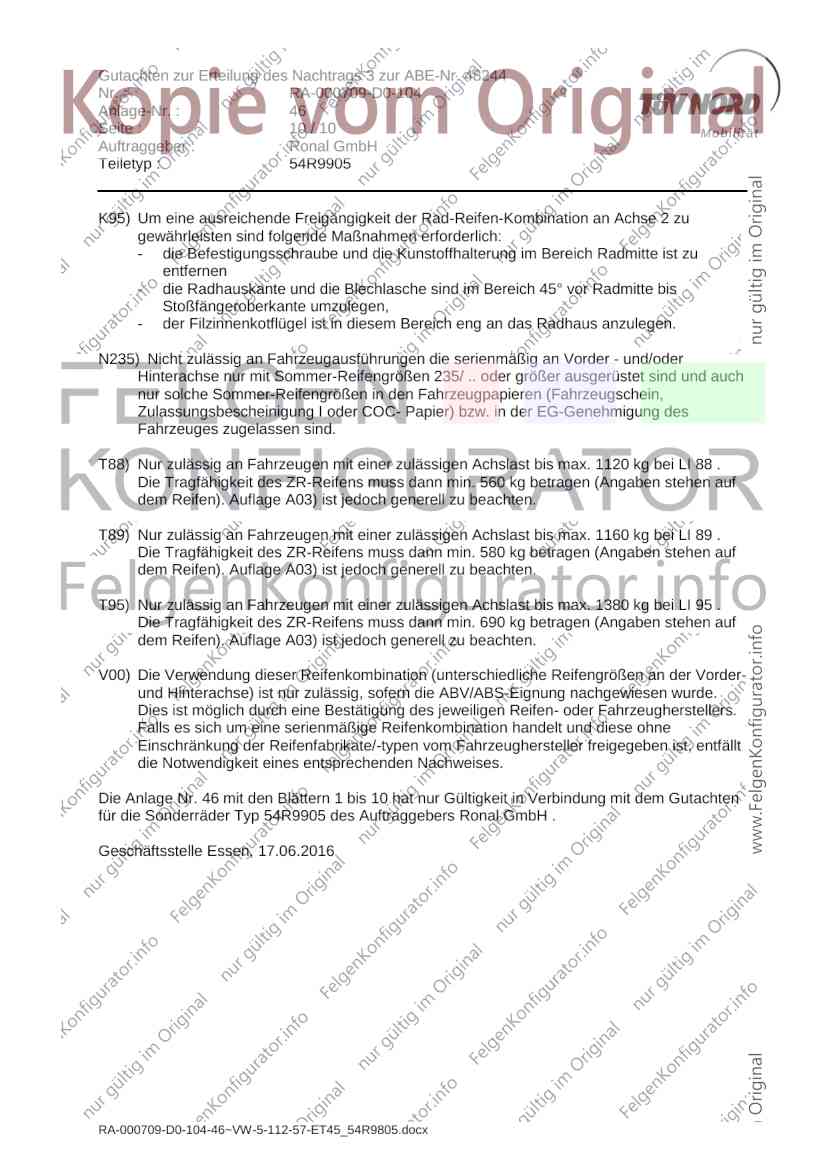

Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 54R9905

K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu
entfernen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 46 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 54R9905 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 17.06.2016

RA-000709-D0-104-46~VW-5-112-57-ET45_54R9805.docx
