Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 32
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 17 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
OCPS8BP35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 645 2208 10/16
OCPS8BP35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 665 2105 10/16
OCPS8BP35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 683 2074 10/16
OCPS8GA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 678 2074 10/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 1KP; AUV; 3c; 13; 3BG; 7N; 3BS; 3CC; 1t; 3H; 1KM; 1F; AU;
5N; 2KN; 3B; 1K; 2K; 1 KM; 3C; 16; 1T
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : 7M
Zubehör : AEZ Artikel-Nr. ZJA4
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1t; 1T; 13; 16;
2K; 2KN; 3B; 3BG; 3BS; 3c; 3C; 3CC; 5N
140 Nm für Typ : 3H; 5N; 7N
170 Nm für Typ : 7M
Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 225/50R17 94 11A; 245; 26P; 27I Allradantrieb;
225/55R17 97 11A; 245; 26P; 27I Frontantrieb;
235/50R17 96 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
27H; 27I 12A; 51A; 7BN; 71C;
245/45R17 95 11A; 245; 26P; 27I 71K; 721; 725; 73C;
255/45R17 98 11A; 245; 248; 26P; 74A; 74P; 76S; 77E
27H; 27I
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 55 - 125 215/45R17 91 11A; 22I; 24C; 24M; Nur Caddy Maxi;
2KN e1*2007/46*0217*.., 5GG langer Radstand;
L320 225/45R17 91 11A; 22I; 24C; 24M; Frontantrieb;
5GG 10B; 11B; 11G; 11H;
225/45R17 94 11A; 22I; 24C; 24M 12A; 51A; 71C; 71K;
235/45R17 94 11A; 22I; 24C; 24D 721; 725; 73C; 74A;
74P; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 32
Verkaufsbezeichnung: CADDY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2K e1*2001/116*0252*.. 51 - 125 215/45R17 91 11A; 22B; 24C; 24D; Nicht Caddy Maxi; nur
2KN e1*2007/46*0217*.., 5GG bis
WV2ZZZ2K?8?052800;
L320 kurzer Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 147 215/45R17 87W 11A; 21P; 22M; 22P; Cabrio; Frontantrieb;
24M 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21P; 22M; 22P; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74A;
225/45R17 91 11A; 21P; 22H; 22L; 74P; 76S; 77E
22P; 24J; 24M
235/40R17 90 11A; 21B; 22H; 22L;
22Q; 24D; 24J
85 - 184 205/50R17 11A; 21P; 22H; 22L;
22P; 24J; 24M; 51G;
65H
235/45R17 94 11A; 21B; 22H; 22L;
22Q; 24D; 24J
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.., 59 - 125 215/45R17 87W 11A; 21P; 22H; 22Q; Nur Golf 6; bis
e1*2007/46*0490*.. 24C; 24D; 5ET e1*2007/46*0490*04;
59 - 173 205/50R17 11A; 21P; 22F; 22Q; ab
24C; 24D; 51G; 65H e1*2001/116*0242*25;
215/45R17 91 11A; 21P; 22H; 22Q; Schrägheck;
24C; 24D Frontantrieb;
225/45R17 91 11A; 21P; 22F; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 71C; 71K;
235/40R17 90 11A; 21P; 22F; 22Q; 721; 725; 73C; 74A;
24C; 24D; 684 74P; 76S; 77E
235/45R17 94 11A; 21B; 22F; 22Q;
24C; 24D
245/40R17 91 11A; 22F; 22Q; 24D;
57F; 681; 687
1K e1*2001/116*0242*.. 188 - 199 205/50R17 11A; 21P; 22F; 22Q; Nur Golf R (6er); ab
24C; 24D; 51G; 65H e1*2001/116*0242*25;
215/45R17 91 11A; 21P; 22F; 22Q; Cabrio; Schrägheck;
24C; 24D; 51J Allradantrieb;
225/45R17 91 11A; 21P; 22F; 22Q; Frontantrieb;
24C; 24D 10B; 11B; 11G; 11H;
235/40R17 90Y 11A; 21P; 22F; 22Q; 12A; 51A; 573; 71C;
24C; 24D 71K; 721; 725; 73C;
235/45R17 94 11A; 21B; 22F; 22Q; 74A; 74P; 76S; 77E
24C; 24D
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 32
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 55 - 110 205/50R17 89 11A; 21B; 22F; 24C; Nur Golf 5; nur bis
24D; 51J; 65H e1*2001/116*0242*24;
55 - 147 215/45R17 87W 11A; 22F; 24C; 24D; Allradantrieb;
5ET; 51J Frontantrieb;
55 - 169 205/50R17 89W 11A; 21B; 22F; 24C; 10B; 11B; 11G; 11H;
24D; 51J; 65H 12A; 51A; 573; 71C;
245/40R17 91 11A; 22F; 24D; 57F; 71K; 721; 725; 73C;
681; 687 74A; 74P; 77E
55 - 184 225/45R17 90 11A; 21B; 22F; 24C;
24D
235/40R17 90 11A; 21B; 22F; 24C;
24D; 684
235/45R17 93 11A; 21B; 22F; 24C;
24D
1K e1*2001/116*0242*.., 103 205/50R17 89 11A; 21P; 22F; 22Q; Nur Golf 6; bis
e1*2007/46*0490*.. 24C; 24D; 51J; 65H e1*2007/46*0490*04;
215/45R17 91 11A; 21P; 22F; 22Q; ab
24C; 24D; 51J e1*2001/116*0242*25;
225/45R17 91 11A; 21P; 22F; 22Q; Schrägheck;
24C; 24D Allradantrieb;
235/40R17 90 11A; 21P; 22F; 22Q; 10B; 11B; 11G; 11H;
24C; 24D 12A; 51A; 573; 71C;
235/45R17 94 11A; 21B; 22F; 22Q; 71K; 721; 725; 73C;
24C; 24D 74A; 74P; 76S; 77E
1K e1*2001/116*0242*.. 77 - 118 215/45R17 87W 11A; 21T; 24C; 248; Cabrio; Frontantrieb;
26B; 26N; 27F; 5ET 10B; 11B; 11G; 11H;
77 - 155 205/50R17 93 11A; 21T; 24C; 24M; 12A; 51A; 71C; 71K;
26B; 26N; 27F; 56G 721; 725; 73C; 74A;
215/45R17 91 11A; 21T; 24C; 248; 74P; 76S; 77E
26B; 26N; 27F
225/45R17 91 11A; 21T; 24C; 244;
247; 26B; 26N; 27F
235/40R17 90 11A; 21T; 24C; 244;
247; 26B; 26J; 27F;
684
235/45R17 94 11A; 21T; 24C; 244;
247; 26B; 26J; 27F
245/40R17 91 11A; 244; 247; 27F;
57F; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 32
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2007/46*0492*.. 59 - 118 205/50R17 89 11A; 21B; 21N; 22F; GOLF 6 (Variant); bis
22L; 24C; 24D; 51J; e1*2007/46*0492*05;
56G
215/45R17 87W 11A; 21B; 21N; 22H; Frontantrieb;
22L; 24J; 24M; 5ET; 10B; 11B; 11G; 11H;
51J
215/45R17 91 11A; 21B; 21N; 22H; 12A; 51A; 71C; 71K;
22L; 24J; 24M; 51J 721; 725; 73C; 74A;
225/45R17 91 11A; 21B; 21N; 22F; 74P; 77E
22L; 24C; 24D
235/40R17 90 11A; 21B; 21J; 22F;
22L; 24C; 24D; 684
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
245/40R17 91 11A; 22F; 22L; 24D;
57F; 681; 687
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 85 215/45R17 87 11A; 245; 248; 26B; Golf 7; Golf 7
1K e1*2007/46*0490*.. 27F Sportsvan; ab
225/45R17 91 11A; 241; 244; 246; e1*2007/46*0490*05;
26B; 26N; 27F nicht Golf Alltrack;
235/40R17 90 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26N; 27F Frontantrieb;
235/45R17 94 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
245/40R17 91 11A; 241; 244; 246;
247; 26B; 26N; 27F
1 KM e1*2007/46*0492*.. 63 - 110 215/45R17 87 11A; 245; 248; 26B; Golf 7; Golf 7
1K e1*2007/46*0490*.. 27F Sportsvan; ab
63 - 221 225/45R17 91 11A; 241; 246; 248; e1*2007/46*0490*05;
26B; 26N; 27F nicht Golf Alltrack;
63 - 228 235/40R17 90 11A; 241; 244; 246; Kombilimousine;
26B; 26N; 27F Allradantrieb;
235/45R17 94 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F Mehrlenkerhinterachse;
245/40R17 91 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71C; 71K;
135 - 221 215/45R17 87Y 11A; 245; 248; 26B; 721; 725; 73C; 74A;
27F 74P; 76S; 77E
228 215/45R17 M+S 11A; 245; 248; 26B;
27F; 52J
225/45R17 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 52J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 32
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 85 215/45R17 87 11A; 245; 248; 26B; Golf 7; ab
27F e1*2007/46*0623*01;
225/45R17 91 11A; 241; 244; 246; nicht Golf Alltrack;
26B; 26N; 27F e-Golf;
235/40R17 90 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26N; 27F Frontantrieb;
235/45R17 94 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
245/40R17 91 11A; 241; 244; 246;
247; 26B; 26N; 27F
AU e1*2007/46*0623*.. 63 - 110 215/45R17 87 11A; 245; 248; 26B; Golf 7; ab
27F e1*2007/46*0623*01;
63 - 221 225/45R17 91 11A; 241; 246; 248; nicht Golf Alltrack;
26B; 26N; 27F e-Golf;
63 - 228 235/40R17 90 11A; 241; 244; 246; Kombilimousine;
26B; 26N; 27F Allradantrieb;
235/45R17 94 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F Mehrlenkerhinterachse;
245/40R17 91 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71C; 71K;
135 - 221 215/45R17 87Y 11A; 245; 248; 26B; 721; 725; 73C; 74A;
27F 74P; 76S; 77E
228 215/45R17 M+S 11A; 245; 248; 26B;
27F; 52J
225/45R17 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 52J
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 110 215/45R17 87 11A; 245; 248; 26B; Golf 7; ab
27F e1*2007/46*0627*01;
63 - 221 225/45R17 91 11A; 241; 246; 248; Golf 7 Sportsvan;
26B; 26N; 27F nicht Golf Alltrack;
63 - 228 235/40R17 90 11A; 241; 244; 246; Kombilimousine;
26B; 26N; 27F Allradantrieb;
235/45R17 94 11A; 241; 244; 246; Frontantrieb;
26B; 26N; 27F Mehrlenkerhinterachse;
245/40R17 91 11A; 241; 244; 246; 10B; 11B; 11G; 11H;
26B; 26N; 27F 12A; 51A; 71C; 71K;
135 - 221 215/45R17 87Y 11A; 245; 248; 26B; 721; 725; 73C; 74A;
27F 74P; 76S; 77E
228 215/45R17 M+S 11A; 245; 248; 26B;
27F; 52J
225/45R17 M+S 11A; 241; 246; 248;
26B; 26N; 27F; 52J
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 6 von 32
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 85 215/45R17 87 11A; 245; 248; 26B; Golf 7; ab
27F e1*2007/46*0627*01;
225/45R17 91 11A; 241; 244; 246; Golf 7 Sportsvan;
26B; 26N; 27F nicht Golf Alltrack;
235/40R17 90 11A; 241; 244; 246; Kombilimousine;
247; 26B; 26N; 27F Frontantrieb;
235/45R17 94 11A; 241; 244; 246; Verbundlenkerhinterach
247; 26B; 26N; 27F se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 77E
245/40R17 91 11A; 241; 244; 246;
247; 26B; 26N; 27F
AUV e1*2007/46*0627*.. 81 - 135 215/45R17 88 11A; 27H Golf Alltrack;
225/45R17 91 11A; 245; 27F 10B; 11B; 11G; 11H;
225/50R17 94 11A; 245; 248; 26P; 12A; 51A; 71C; 71K;
27F 721; 725; 73C; 74A;
235/45R17 94 11A; 245; 26P; 27F 74P; 76S; 77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 55 - 110 215/45R17 87 11A; 22F; 24C; 24M; Nicht CrossGolf; Nur
5ET; 51J Golf Plus; Nur bis
55 - 125 205/50R17 89 11A; 21B; 22F; 24C; e1*2001/116*0304*13;
24D; 56G Frontantrieb;
215/45R17 91 11A; 22F; 24C; 24M; 10B; 11B; 11G; 11H;
51J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 21B; 22F; 24C; 721; 725; 73C; 74A;
24D 74P; 77E
235/40R17 90 11A; 21B; 22F; 24C;
24D; 684
235/45R17 93 11A; 21B; 22F; 24C;
24D
245/40R17 91 11A; 22F; 24D; 57F;
681; 687
1KP e1*2001/116*0304*.. 75 - 103 215/45R17 87 11A; 21P; 22H; 22M; Nur CrossGolf 6; Ab
24J; 248; 5ET e1*2001/116*0304*21;
215/45R17 91 11A; 21P; 22H; 22M; Frontantrieb;
24J; 248 10B; 11B; 11G; 11H;
225/45R17 91 11A; 21B; 22F; 22L; 12A; 51A; 71C; 71K;
24J; 248 721; 725; 73C; 74A;
235/40R17 90 11A; 21B; 22F; 22L; 74P; 77E
24J; 248
235/45R17 94 11A; 21B; 22F; 22L;
24J; 248
245/40R17 91 11A; 22F; 22L; 244;
247; 57F; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 7 von 32
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 - 103 215/45R17 87 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24J; 24M; 5ET bis
215/45R17 91 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24J; 24M Frontantrieb;
225/45R17 91 11A; 21B; 22F; 22L; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 71C; 71K;
235/40R17 90 11A; 21B; 22F; 22L; 721; 725; 73C; 74A;
24C; 24D 74P; 77E
235/45R17 94 11A; 21B; 22F; 22L;
24C; 24D
245/40R17 91 11A; 22F; 22L; 24D;
57F; 681; 687
1KP e1*2001/116*0304*.., 59 - 118 205/50R17 89 11A; 21B; 22H; 22L; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 24C; 244; 51J; 65H e1*2001/116*0304*14;
205/50R17 93 11A; 21B; 22H; 22L; Frontantrieb;
24C; 244; 65H 10B; 11B; 11G; 11H;
215/45R17 91 11A; 21B; 22H; 22L; 12A; 51A; 71C; 71K;
24C; 244; 51J 721; 725; 73C; 74A;
225/45R17 91 11A; 21B; 22F; 22L; 74P; 76S; 77E
24C; 244
235/40R17 90 11A; 21B; 22F; 22L;
24C; 244; 247; 684
235/45R17 94 11A; 21B; 22F; 22L;
24C; 244; 247
245/40R17 91 11A; 22F; 22L; 244;
247; 57F; 681; 687
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 205/50R17 89 11A; 21B; 24C; 244; Nur Jetta
247; 260; 272; 56G (Stufenheck);
215/45R17 91 11A; 21B; 24J; 248; Frontantrieb;
260; 271 10B; 11B; 11G; 11H;
215/50R17 91 11A; 21B; 24C; 244; 12A; 51A; 573; 71C;
247; 261; 273; 56G 71K; 721; 725; 73C;
225/45R17 91 11A; 21B; 24C; 244; 74A; 74P; 76S; 77E
247; 260; 272
235/40R17 90 11A; 21B; 24C; 244;
247; 261; 273
235/45R17 94 11A; 21B; 24C; 244;
247; 261; 273
245/40R17 91 11A; 21B; 24C; 244;
247; 261; 273
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 32
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 155 215/50R17 91 11A; 24J; 248; 26P; Beetle (Schrägheck);
27I; 56G Beetle Cabrio;
215/55R17 94 11A; 24J; 248; 26N; Frontantrieb;
26P; 27I; 56G 10B; 11B; 11G; 11H;
225/50R17 94 11A; 24J; 24M; 26B; 12A; 51A; 71C; 71K;
26N; 27B 721; 725; 73C; 74A;
235/45R17 94 11A; 24J; 248; 26P; 27I 74P; 76S; 77E
235/50R17 96 11A; 241; 244; 246;
247; 26B; 26J; 27B;
27H
245/45R17 95 11A; 24M; 27B; 27H;
57F; 67R; 67T
255/45R17 98 11A; 244; 247; 27B;
27H; 57F; 67D
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 59 - 118 205/50R17 89 11A; 21B; 21N; 22F; GOLF 6 (Variant); ab
22L; 24C; 24D; 51J; e1*2001/116*0328*15;
56G
215/45R17 87W 11A; 21B; 21N; 22H; Frontantrieb;
22L; 24J; 24M; 5ET; 10B; 11B; 11G; 11H;
51J
215/45R17 91 11A; 21B; 21N; 22H; 12A; 51A; 71C; 71K;
22L; 24J; 24M; 51J 721; 725; 73C; 74A;
225/45R17 91 11A; 21B; 21N; 22F; 74P; 77E
22L; 24C; 24D
235/40R17 90 11A; 21B; 21J; 22F;
22L; 24C; 24D; 684
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
245/40R17 91 11A; 22F; 22L; 24D;
57F; 681; 687
1KM e1*2001/116*0328*.. 75 - 147 205/50R17 89 11A; 21B; 21N; 22F; JETTA (Limousine);
22L; 24C; 24D; 56G Frontantrieb;
215/45R17 87W 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
22L; 24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 90 11A; 21B; 21N; 22F; 721; 725; 73C; 74A;
22L; 24C; 24D 74P; 77E
235/40R17 90 11A; 21B; 21J; 22F;
22L; 24C; 24D; 684
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
245/40R17 91 11A; 22F; 22L; 24D;
57F; 681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 32
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 103 215/45R17 87 11A; 21B; 21N; 22H; GOLF (Variant); nur
22L; 24J; 24M; 51J bis
75 - 147 205/50R17 89 11A; 21B; 21N; 22F; e1*2001/116*0328*14;
22L; 24C; 24D; 56G Frontantrieb;
215/45R17 87W 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
22L; 24J; 24M; 51J 12A; 51A; 71C; 71K;
225/45R17 91 11A; 21B; 21N; 22F; 721; 725; 73C; 74A;
22L; 24C; 24D 74P; 77E
235/40R17 90 11A; 21B; 21J; 22F;
22L; 24C; 24D; 684
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
245/40R17 91 11A; 22F; 22L; 24D;
57F; 681; 687
1KM e1*2001/116*0328*.. 77 205/50R17 89 11A; 21B; 21N; 22F; GOLF 6 (Variant); ab
22L; 24C; 24D; 51J; e1*2001/116*0328*15;
56G
215/45R17 87W 11A; 21B; 21N; 22H; Allradantrieb;
22L; 24J; 24M; 5ET; 10B; 11B; 11G; 11H;
51J
215/45R17 91 11A; 21B; 21N; 22H; 12A; 51A; 573; 71C;
22L; 24J; 24M; 51J 71K; 721; 725; 73C;
225/45R17 91 11A; 21B; 21N; 22F; 74A; 74P; 77E
22L; 24C; 24D
235/40R17 90 11A; 21B; 21J; 22F;
22L; 24C; 24D
235/45R17 93 11A; 21B; 21J; 22F;
22L; 24C; 24D
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 100 205/50R17 89 11A; 22L; 22Q; 245; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 248; 65H (Cross); ab
e1*2007/46*0502*.., 77 - 110 235/40R17 90 11A; 21P; 22L; 22Q; e1*2001/116*0307*24;
e1*2007/46*0547*.. 241; 244; 246 bis
77 - 155 215/45R17 91 11A; 22M; 22Q; 245; e1*2001/116*0307*36;
248 Kombi; Limousine;
225/45R17 91 11A; 21P; 22L; 22Q; Allradantrieb;
245; 248 Frontantrieb;
77 - 220 205/50R17 11A; 22L; 22Q; 245; 10B; 11B; 11G; 11H;
248; 51G; 65H 12A; 51A; 573; 7FE;
205/50R17 93 11A; 22L; 22Q; 245; 71C; 71K; 721; 725;
248; 65H 73C; 74A; 74P; 77E;
225/45R17 91Y 11A; 21P; 22L; 22Q; 4CA; 4LY
245; 248
235/40R17 94 11A; 21P; 22L; 22Q;
241; 244; 246
235/45R17 94 11A; 21P; 22L; 22Q;
241; 244; 246
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 32
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3C e1*2001/116*0307*.. 75 - 110 205/50R17 89 11A; 22L; 22Q; 24J; nur bis
24M; 65H e1*2001/116*0307*23;
235/40R17 90 11A; 21P; 22L; 22Q; Kombi; Limousine;
24J; 24M Allradantrieb;
75 - 147 205/50R17 93 11A; 22L; 22Q; 24J; Frontantrieb;
24M; 65H 10B; 11B; 11G; 11H;
215/45R17 91 11A; 22M; 22Q; 24J; 12A; 51A; 573; 7BN;
24M 71C; 71K; 721; 725;
225/45R17 91 11A; 21P; 22L; 22Q; 73C; 74A; 74P; 77E;
24J; 24M 4BB; 4CA
235/45R17 93 11A; 21P; 22L; 22Q;
24J; 24M
75 - 184 235/40R17 94 11A; 21P; 22L; 22Q;
24J; 24M
75 - 220 205/50R17 11A; 22L; 22Q; 24J;
24M; 51G; 65H
235/45R17 94 11A; 21P; 22L; 22Q;
24J; 24M
3C e1*2001/116*0307*.. 88 - 206 225/50R17 94 11A; 245; 248; 26P; ab
27H e1*2001/116*0307*37;
225/55R17 97 11A; 245; 248; 26P; VW Passat (B8) ab Mj.
27H 2014; nicht Passat
235/50R17 96 11A; 24J; 248; 26P; Alltrack; Kombi;
27F Stufenheck;
245/45R17 95 11A; 245; 248; 26P; Allradantrieb;
27H Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4BB; 4CA
3C e1*2001/116*0307*.. 110 - 176 225/50R17 94 11A; 26P; 27H VW Passat Alltrack
225/55R17 97 11A; 26P; 27H (B8) ab Mj.2014;
235/50R17 96 11A; 245; 26P; 27F Allradantrieb;
245/45R17 95 11A; 26P; 27H 10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4BB; 4CA
3C e1*2001/116*0307*.., 103 - 155 215/45R17 91W Nur Passat Alltrack
e1*2007/46*0502*.., 225/45R17 91W 11A; 22M (Cross); bis
e1*2007/46*0547*.. 225/50R17 94 11A; 22L; 248; 26P; 27I e1*2001/116*0307*36;
10B; 11B; 11G; 11H;
235/40R17 90W 11A; 22M; 27I 12A; 51A; 573; 7FE;
235/45R17 94 11A; 22M; 27I 71C; 71K; 721; 725;
245/40R17 91W 11A; 22L; 248; 26P; 27I 73C; 74A; 74P; 76S;
77E; 4CA; 4LY
245/45R17 95 11A; 22L; 248; 26P; 27I
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 32
Verkaufsbezeichnung: PASSAT CC, CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3CC e1*2001/116*0468*.. 100 - 220 235/45R17 11A; 21P; 22I; 24J; Limousine;
24M; 51G Allradantrieb;
245/45R17 95 11A; 21N; 21P; 22H; Frontantrieb;
22I; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 7BN;
71C; 71K; 721; 725;
73C; 74A; 74P; 77E;
4BB; 4CA
Verkaufsbezeichnung: SCIROCCO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
13 e1*2001/116*0471*.. 90 - 130 215/45R17 87W 51J Coupe; Frontantrieb;
215/45R17 87W 57E; 681; 684 10B; 11B; 11G; 11H;
90 - 155 235/40R17 90 684 12A; 51A; 71C; 71K;
90 - 206 225/45R17 91 721; 725; 73C; 74A;
235/40R17 90Y 684 74P; 76S; 77E
235/45R17 94
245/40R17 91 11A; 24M; 57F; 681;
687
245/45R17 95 11A; 24M
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 85 - 176 225/60R17 99 11A; 27I ab
e1*2007/46*0487*.. 235/60R17 102 11A; 27H; 27I e1*2001/116*0450*24;
245/55R17 102 11A; 27B; 27H mit R-Line; ab
255/55R17 104 11A; 27B; 27F e1*2007/46*0487*15;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4CA
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 11A; 22I; 24M; 51J ohne R-Line; bis
e1*2007/46*0487*.. 225/60R17 99 11A; 22I; 22P; 24M; e1*2007/46*0487*14;
51J bis
235/55R17 99 11A; 22I; 24J; 24M e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4CA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 12 von 32
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu ReifenAuflagen
5N e1*2001/116*0450*.., 81 - 155 225/55R17 97 11A; 22I mit R-Line; bis
e1*2007/46*0487*.. 225/60R17 99 11A; 22I e1*2007/46*0487*14;
235/55R17 99 11A; 22I bis
e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4CA
5N e1*2001/116*0450*.., 85 - 176 225/60R17 99 11A; 27I ab
e1*2007/46*0487*.. 235/60R17 102 11A; 24J; 248; 27H; 27I e1*2001/116*0450*24;
ohne R-Line; ab
245/55R17 102 11A; 24J; 248; 27B; e1*2007/46*0487*15;
27H Allradantrieb;
255/55R17 104 11A; 24C; 24M; 27B; Frontantrieb;
27F 10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 76S; 77E;
4CA
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1t DE*2007/46*0506*.., 75 - 130 215/50R17 91 11A; 24J; 56G; 57E; nur CrossTouran; bis
e1*2007/46*0506*.. 575 e1*2007/46*0357*13;
1T e1*2001/116*0211*.., 235/45R17 93 11A; 24J; 24M bis
e1*2007/46*0357*.. 245/45R17 95 11A; 22I; 22M; 24C; e1*2001/116*0211*35;
24M 10B; 11B; 11G; 11H;
12A; 51A; 7FJ; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E
1t DE*2007/46*0506*.., 66 - 130 215/45R17 91 11A; 24C; 24D; 5GG nicht CrossTouran;
e1*2007/46*0506*.. 215/45R17 91W 11A; 24C; 24D; 5GG bis
1T e1*2001/116*0211*.., 225/45R17 11A; 24C; 24D; 51G e1*2007/46*0357*13;
e1*2007/46*0357*.. 225/45R17 91 11A; 24C; 24D; 5GG bis
235/40R17 90 11A; 24C; 24D; 5GA; e1*2001/116*0211*35;
684 10B; 11B; 11G; 11H;
235/40R17 90 11A; 24C; 24D; 5GA; 12A; 51A; 7FJ; 71C;
684 71K; 721; 725; 73C;
235/40R17 90W 11A; 24C; 24D; 5GA; 74A; 74P; 77E
684
235/45R17 93 11A; 24C; 24D
245/40R17 91 11A; 24D; 5GG; 57F;
681; 687
245/40R17 91W 11A; 24D; 5GG; 57F;
681; 687
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 13 von 32
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 225/50R17 94 11A; 241; 244; 246; ab
e1*2007/46*0357*.. 26B; 26N; 27B; 27H e1*2007/46*0357*14;
ab
235/45R17 94 11A; 241; 244; 246; e1*2001/116*0211*36;
26B; 27B 10B; 11B; 11G; 11H;
235/50R17 96 11A; 24C; 244; 26B; 12A; 51A; 7BN; 71C;
26N; 27B; 27H 71K; 721; 725; 73C;
74A; 74P; 76S; 77E
Verkaufsbezeichnung: VW PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3B e1*95/54*0043*.., 66 - 92 215/45R17 87 11A; 22B; 24J B5 ab MJ 1996; Kombi;
e1*98/14D0043*.., 66 - 142 215/45R17 91 11A; 22B; 24J Limousine;
e1*98/14*0043*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
3BG e1*2001/116*0157*.., 74 - 142 225/45R17 91 11A; 22B 10B; 11B; 11G; 11H;
e1*98/14*0157*.. 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 77E
3BS e1*2001/116*0173*.., 202 205/50R17 11A; 24J; 24M; 51G; 10B; 11B; 11G; 11H;
e1*98/14*0173*.. 56G 12A; 51A; 71C; 71K;
225/45R17 91 11A; 24J; 24M 721; 725; 73C; 74A;
235/45R17 93 11A; 22I; 24J; 24M 74P; 77E
Verkaufsbezeichnung: VW SHARAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7M e1*2001/116*0023*.., 66 - 150 225/45R17 94 11A; 21B; 22B; 22L; ab e1*98/14*0023*12;
e1*98/14*0023*.. 24C; 24D; 5HI 10B; 11B; 11G; 11H;
235/45R17 93 nicht Allradantrieb; 11A; 12A; 51A; 573; 71C;
21B; 22B; 22F; 22L; 71K; 721; 725; 73C;
24C; 24D; 5HA 74A; 74P; 75I; 77E
235/45R17 94 11A; 21B; 22B; 22F;
22L; 24C; 24D; 5HI
7M e1*93/81*0023*.., 66 - 128 225/45R17 94 11A; 22B; 24D; 24J; nur bis
e1*95/54*0023*.., 5HI e1*98/14*0023*11;
e1*98/14*0023*.. 235/45R17 93 11A; 21B; 22B; 24C; Frontantrieb;
24D; 5HA 10B; 11B; 11G; 11H;
245/40R17 91 11A; 22B; 24C; 24D; 12A; 51A; 71C; 71K;
5GG; 687 721; 725; 73C; 74A;
74P; 75I; 77E
7N e1*2007/46*0401*.., 85 - 125 225/45R17 94 Allradantrieb;
e1*2007/46*0434*.. 85 - 162 225/45R17 94W Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74P; 75I; 76S;
77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 14 von 32
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 15 von 32

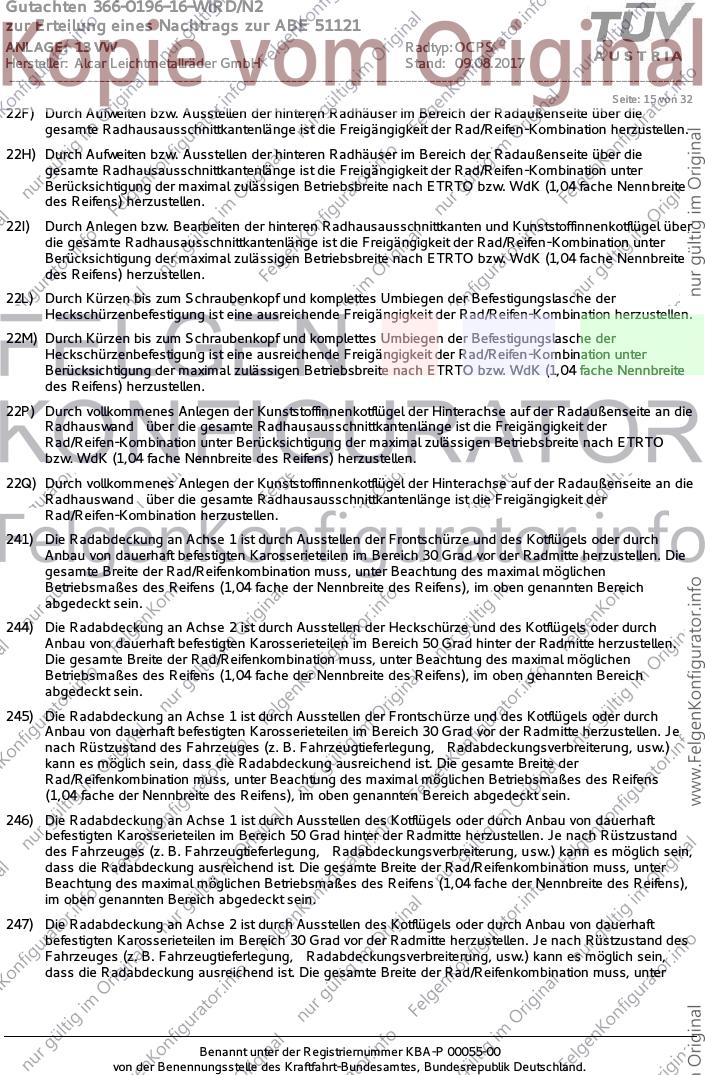

22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 16 von 32
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
261) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________

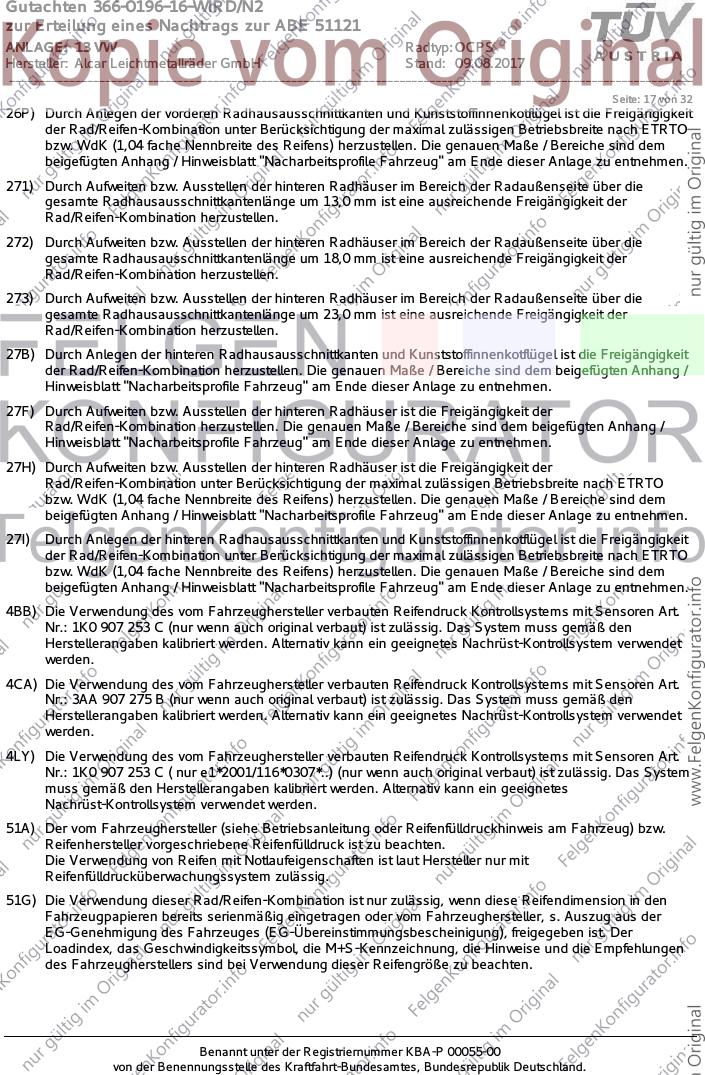

Seite: 17 von 32
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
273) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 23,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4BB) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4LY) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 1K0 907 253 C ( nur e1*2001/116*0307*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________

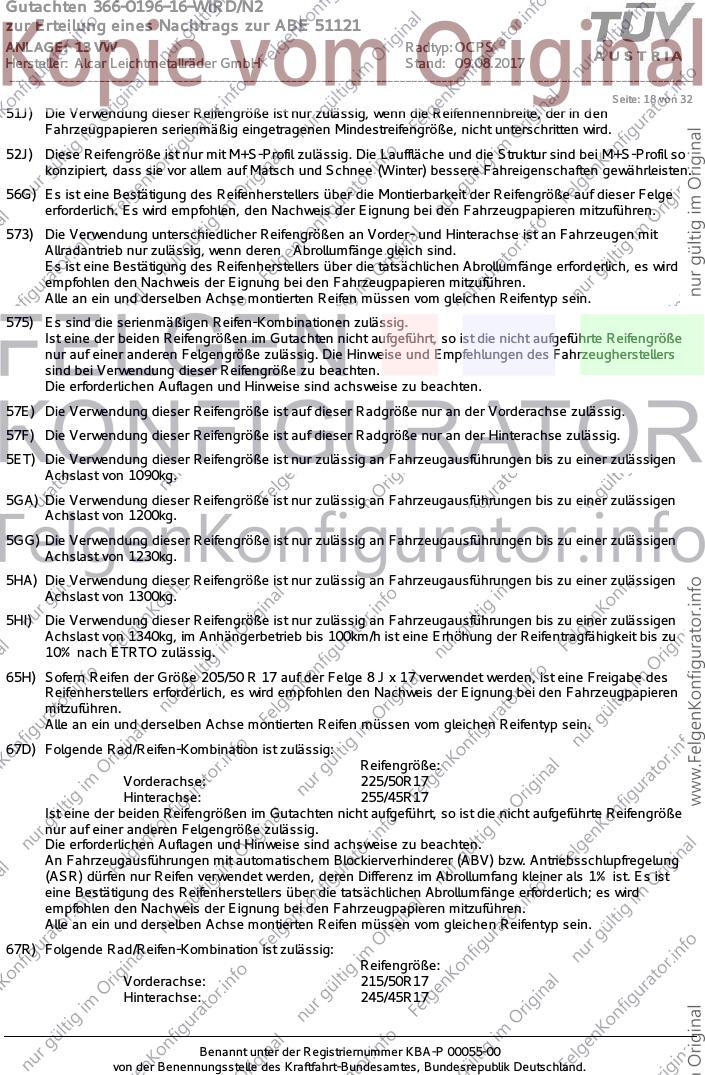

Seite: 18 von 32
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5GA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1200kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
65H) Sofern Reifen der Größe 205/50 R 17 auf der Felge 8 J x 17 verwendet werden, ist eine Freigabe des
Reifenherstellers erforderlich, es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren
mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67D) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 255/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67R) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 245/45R17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 19 von 32
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
67T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/50R17
Hinterachse: 245/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
681) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
684) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/45R17
Hinterachse: 235/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
687) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/45R17
Hinterachse: 245/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 20 von 32
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0307*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
7FJ) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0211*..,e1*2007/46*0357*..) (nur wenn auch original verbaut) ist
zulässig. Das System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 21 von 32
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AU
Genehm.Nr.: e1*2007/46*0623*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Variante(n): Allradantrieb, Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
27F x = 400 y = 310 30 HA
27H x = 400 y = 310 8 HA
26J x = 300 y = 300 30 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 22 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2007/46*0357*..
Handelsbez.: TOURAN
Variante(n): ab e1*2007/46*0357*14
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 23 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: AUV
Genehm.Nr.: e1*2007/46*0627*..
Handelsbez.: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 280 VA
26P x = 210 y = 230 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F y = 300 y = 320 30 HA
27H x = 300 y = 320 8 HA
26J x = 260 y = 280 10 VA
26N x = 260 y = 280 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 24 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 280 13 HA
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 25 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0502*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 250 y = 230 HA
27B x = 300 y = 280 HA
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 26 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 27 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2007/46*0547*..
Handelsbez.: PASSAT
Variante(n): Allradantrieb, Frontantrieb, Nur Passat Alltrack (Cross)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 310 y = 300 VA
26P x = 260 y = 250 VA
27B x = 300 y = 280 HA
27I x = 250 y = 230 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 310 y = 300 7 VA
27H x = 300 y = 280 8 HA
27F x = 300 y = 280 13 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 28 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 16
Genehm.Nr.: e1*2007/46*0539*..
Handelsbez.: JETTA, BEETLE
Variante(n): Frontantrieb, Nur Beetle (Schrägheck)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 350 VA
26P x = 250 y = 300 VA
27B x = 350 y = 300 HA
27I x = 300 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 350 y = 300 26,5 HA
27H x = 350 y = 300 8 HA
26N x = 300 y = 350 8 VA
26J x = 300 y = 350 18,5 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 29 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1K
Genehm.Nr.: e1*2001/116*0242*..
Handelsbez.: GOLF
Variante(n): Cabrio, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 280 y = 380 VA
26P x = 230 y = 330 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 260 y = 310 36 HA
27H x = 260 y = 310 8 HA
26J x = 280 y = 380 16 VA
26N x = 280 y = 380 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 30 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3H
Genehm.Nr.: e1*2007/46*1725*..
Handelsbez.: ARTEON
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 270 y = 290 HA
27I x = 220 y = 240 HA
26B x = 220 y = 230 VA
26P x = 170 y = 180 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 220 y = 230 25 VA
26N x = 220 y = 230 8 VA
27F x = 270 y = 290 25 HA
27H x = 270 y = 290 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 31 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 1T
Genehm.Nr.: e1*2001/116*0211*..
Handelsbez.: TOURAN
Variante(n): ab e1*2001/116*0211*36
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 300 VA
26P x = 150 y = 250 VA
27U y = 100 y = 200 HA
27V y = 100 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
26J x = 200 y = 300 15 VA
26N x = 200 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0196-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 51121
ANLAGE: 13 VW Radtyp: OCPS
Hersteller: Alcar Leichtmetallräder GmbH Stand: 09.08.2017
__________________________________________________________________________________________________________________
Seite: 32 von 32
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 3C
Genehm.Nr.: e1*2001/116*0307*..
Handelsbez.: PASSAT
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 400 y = 300 VA
26P x = 370 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 400 y = 300 15 VA
26N x = 400 y = 300 8 VA
27F x = 300 y = 400 30 HA
27H x = 300 y = 400 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
