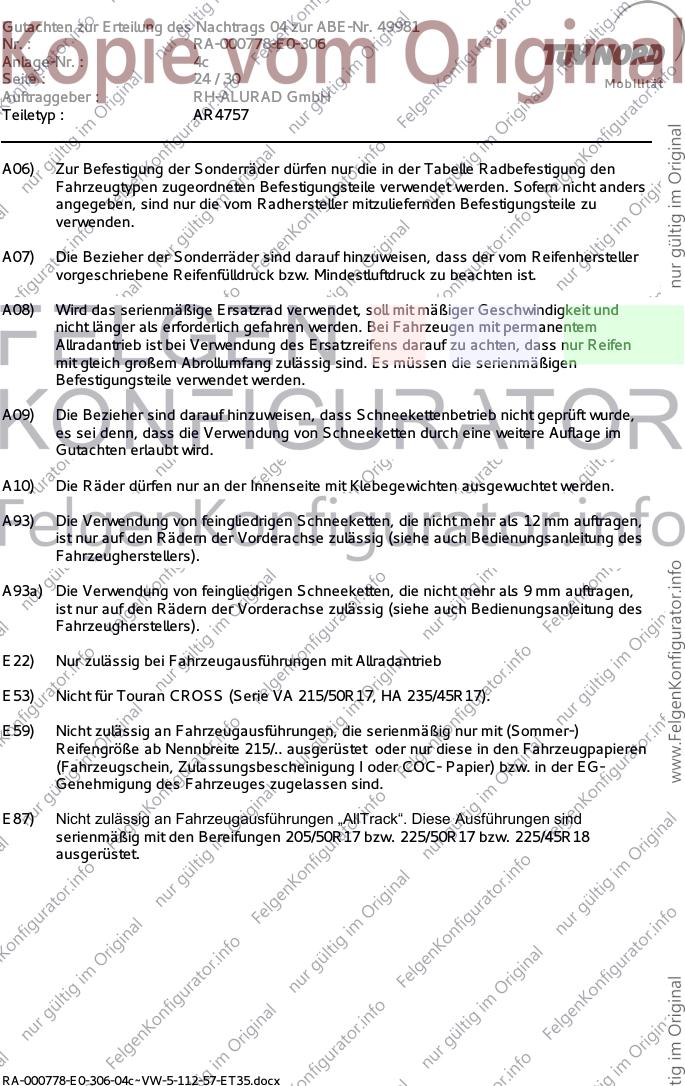

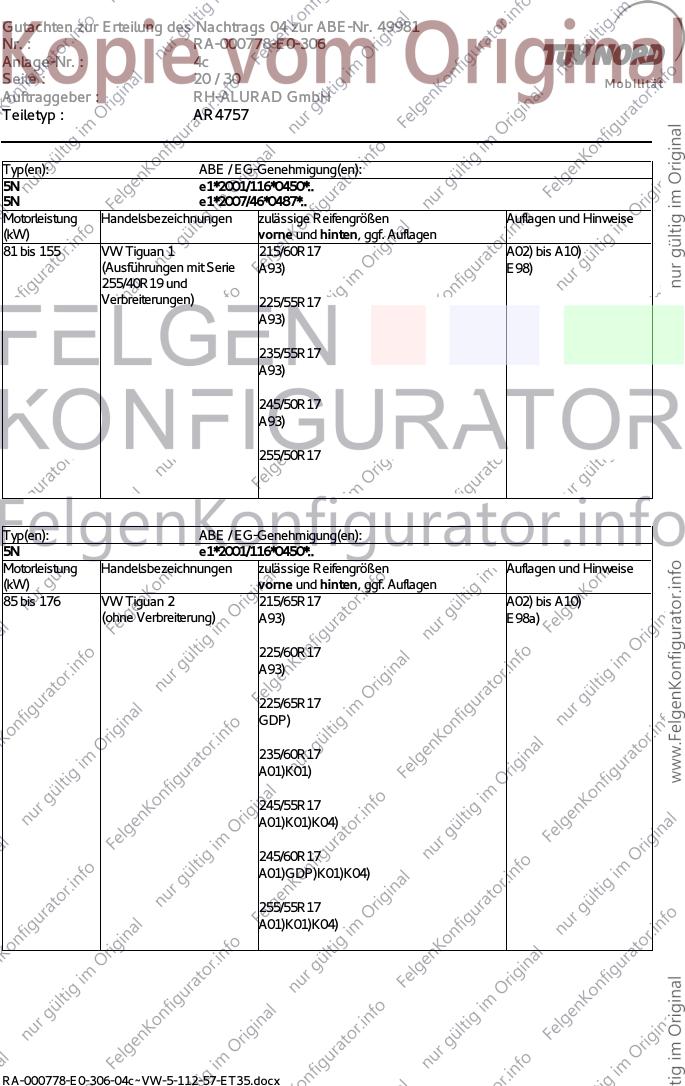

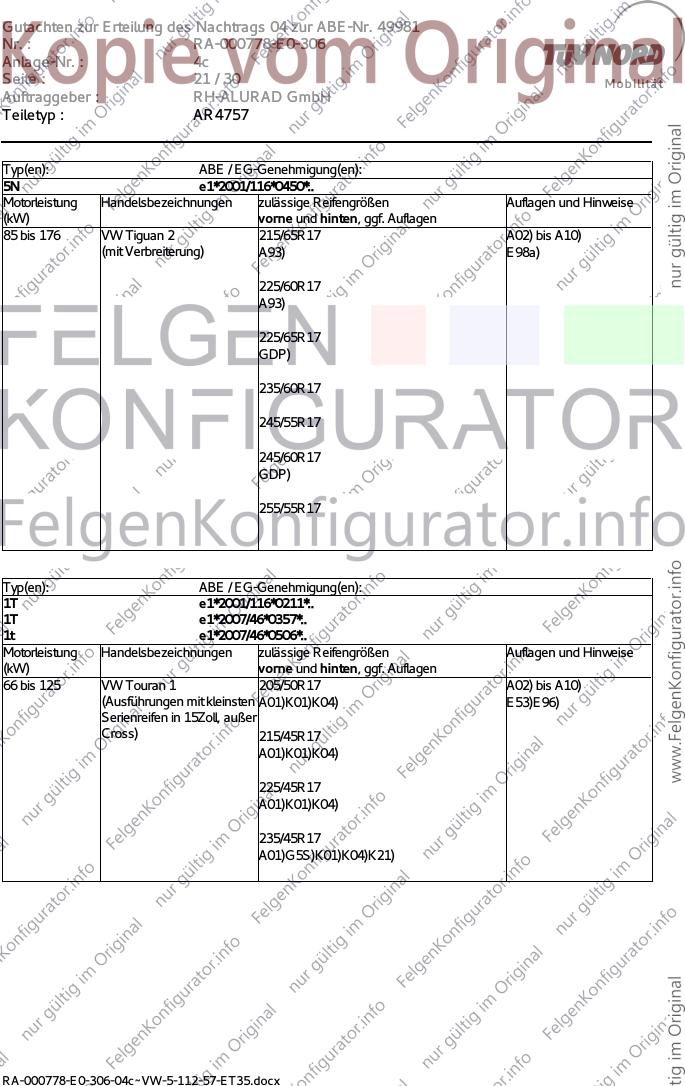

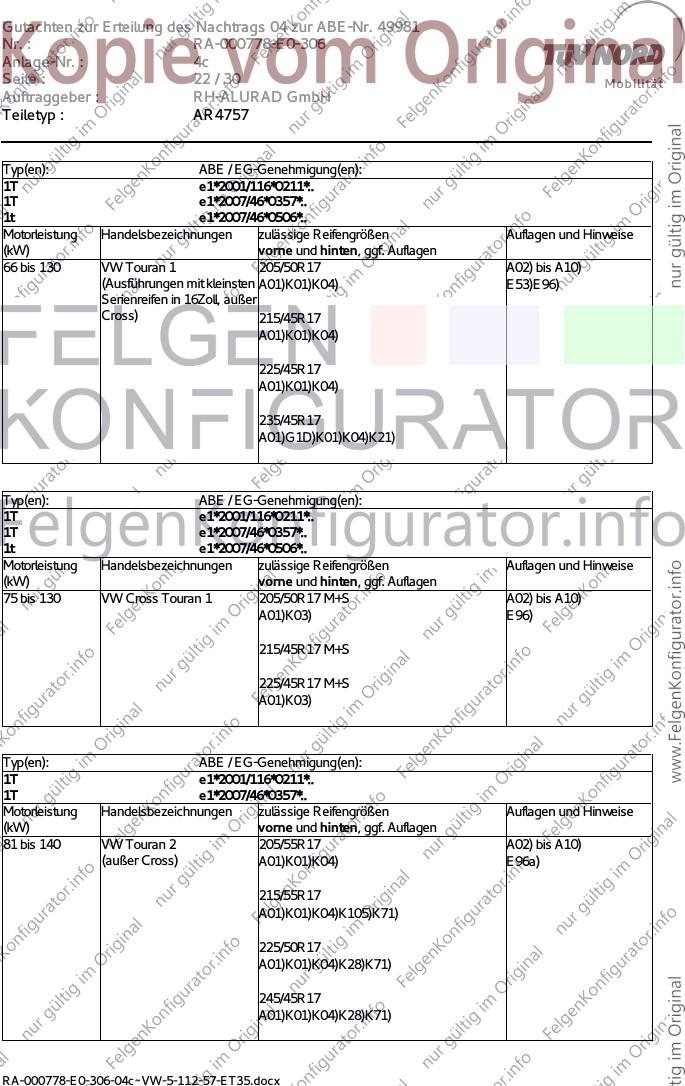

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 1 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4757
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 112G
Radgröße: 7½Jx17H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø57.1
geprüfte Radlast: 715 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

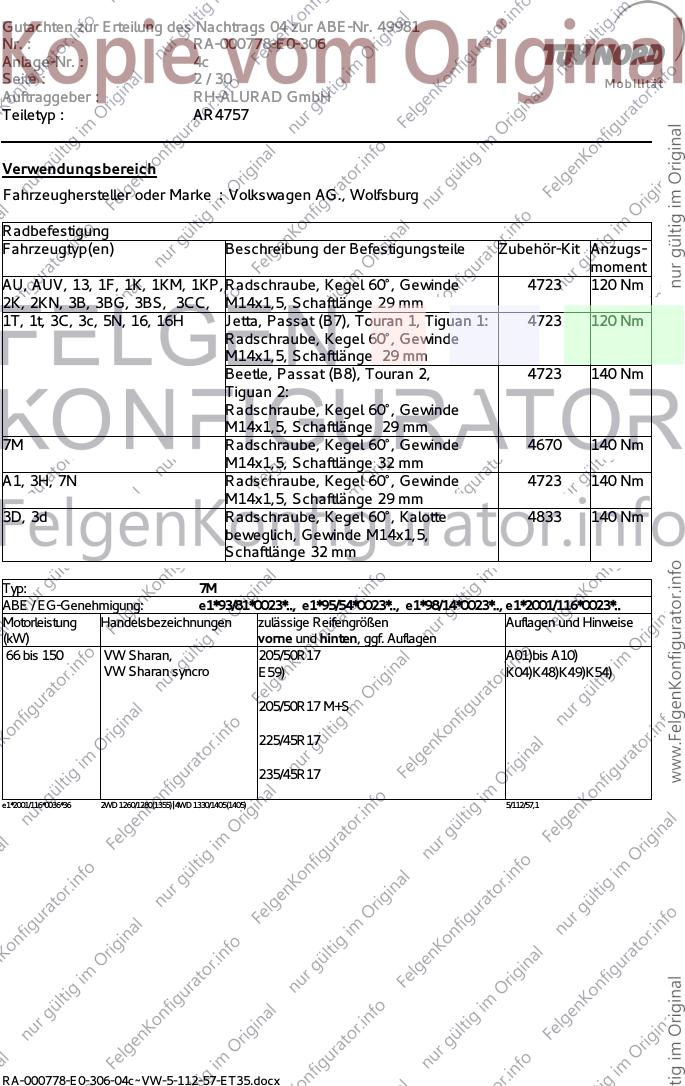

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 2 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AU, AUV, 13, 1F, 1K, 1KM, 1KP, Radschraube, Kegel 60°, Gewinde 4723 120 Nm
2K, 2KN, 3B, 3BG, 3BS, 3CC, M14x1,5, Schaftlänge 29 mm
1T, 1t, 3C, 3c, 5N, 16, 16H Jetta, Passat (B7), Touran 1, Tiguan 1: 4723 120 Nm
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
Beetle, Passat (B8), Touran 2, 4723 140 Nm
Tiguan 2:
Radschraube, Kegel 60°, Gewinde
M14x1,5, Schaftlänge 29 mm
7M Radschraube, Kegel 60°, Gewinde 4670 140 Nm
M14x1,5, Schaftlänge 32 mm
A1, 3H, 7N Radschraube, Kegel 60°, Gewinde 4723 140 Nm
M14x1,5, Schaftlänge 29 mm
3D, 3d Radschraube, Kegel 60°, Kalotte 4833 140 Nm
beweglich, Gewinde M14x1,5,
Schaftlänge 32 mm
Typ: 7M
ABE / EG-Genehmigung: e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 VW Sharan, 205/50R17 A01)bis A10)
VW Sharan syncro E59) K04)K48)K49)K54)
205/50R17 M+S
225/45R17
235/45R17
e1*2001/116*0036*36 2WD 1260/1280(1355)| 4WD 1330/1405(1405) 5/112/57,1
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

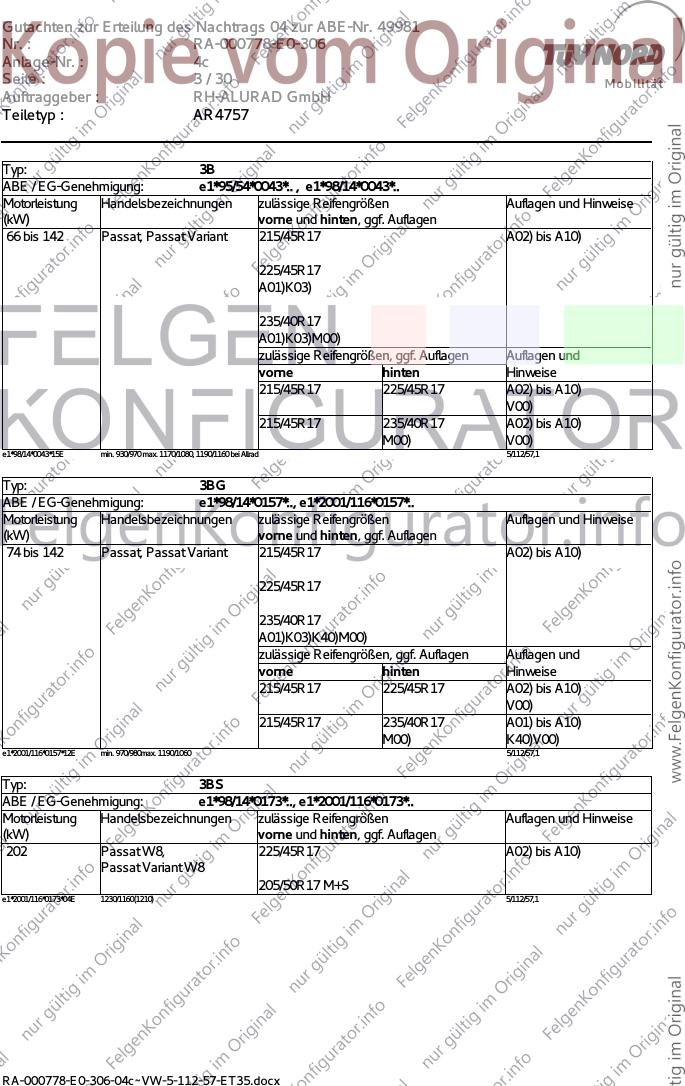

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 3 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ: 3B
ABE / EG-Genehmigung: e1*95/54*0043*.. , e1*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 142 Passat, Passat Variant 215/45R17 A02) bis A10)
225/45R17
A01)K03)
235/40R17
A01)K03)M00)
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A02) bis A10)
V00)
215/45R17 235/40R17 A02) bis A10)
M00) V00)
e1*98/14*0043*15E min. 930/970 max. 1170/1080, 1190/1160 bei Allrad 5/112/57,1
Typ: 3BG
ABE / EG-Genehmigung: e1*98/14*0157*.., e1*2001/116*0157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 142 Passat, Passat Variant 215/45R17 A02) bis A10)
225/45R17
235/40R17
A01)K03)K40)M00)
zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
215/45R17 225/45R17 A02) bis A10)
V00)
215/45R17 235/40R17 A01) bis A10)
M00) K40)V00)
e1*2001/116*0157*12E min. 970/980max. 1190/1060 5/112/57,1
Typ: 3BS
ABE / EG-Genehmigung: e1*98/14*0173*.., e1*2001/116*0173*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
202 Passat W8, 225/45R17 A02) bis A10)
Passat Variant W8
205/50R17 M+S
e1*2001/116*0173*04E 1230/1160(1210) 5/112/57,1
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

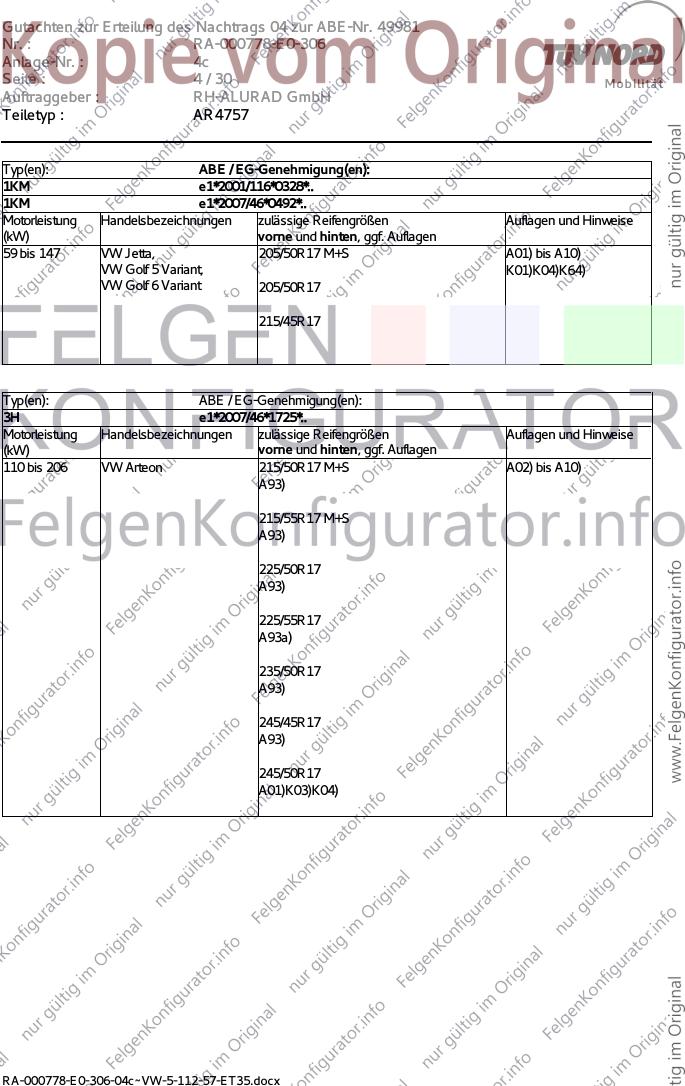

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 4 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1KM e1*2001/116*0328*..
1KM e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 VW Jetta, 205/50R17 M+S A01) bis A10)
VW Golf 5 Variant, K01)K04)K64)
VW Golf 6 Variant 205/50R17
215/45R17
Typ(en): ABE / EG-Genehmigung(en):
3H e1*2007/46*1725*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 206 VW Arteon 215/50R17 M+S A02) bis A10)
A93)
215/55R17 M+S
A93)
225/50R17
A93)
225/55R17
A93a)
235/50R17
A93)
245/45R17
A93)
245/50R17
A01)K03)K04)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

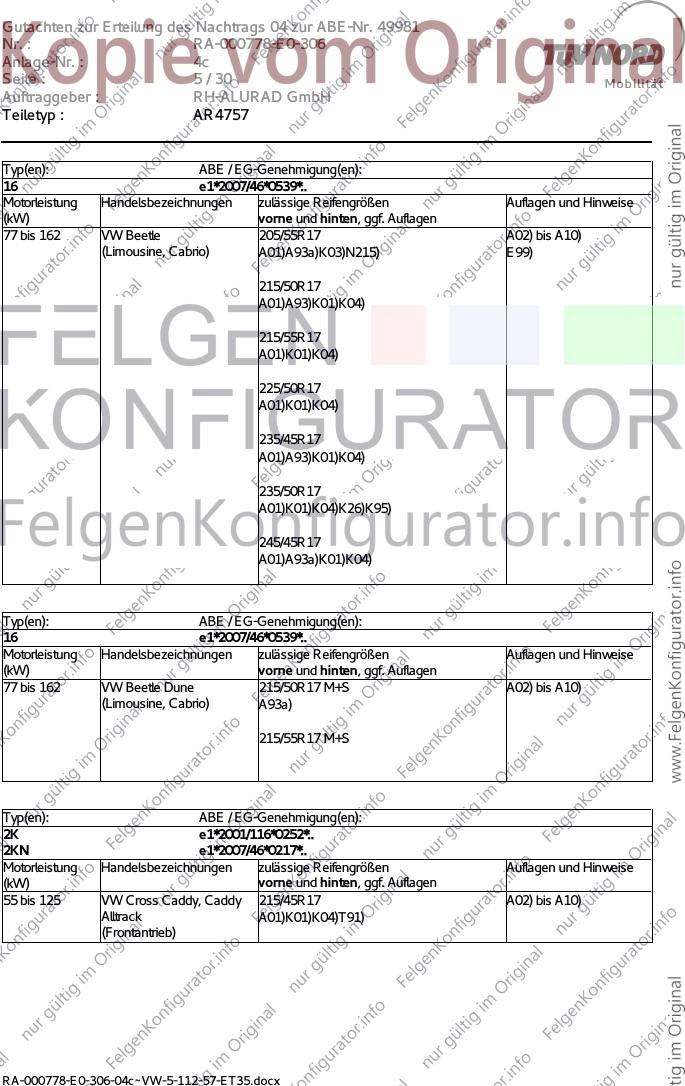

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 5 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 205/55R17 A02) bis A10)
(Limousine, Cabrio) A01)A93a)K03)N215) E99)
215/50R17
A01)A93)K01)K04)
215/55R17
A01)K01)K04)
225/50R17
A01)K01)K04)
235/45R17
A01)A93)K01)K04)
235/50R17
A01)K01)K04)K26)K95)
245/45R17
A01)A93a)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle Dune 215/50R17 M+S A02) bis A10)
(Limousine, Cabrio) A93a)
215/55R17 M+S
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Cross Caddy, Caddy 215/45R17 A02) bis A10)
Alltrack A01)K01)K04)T91)
(Frontantrieb)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

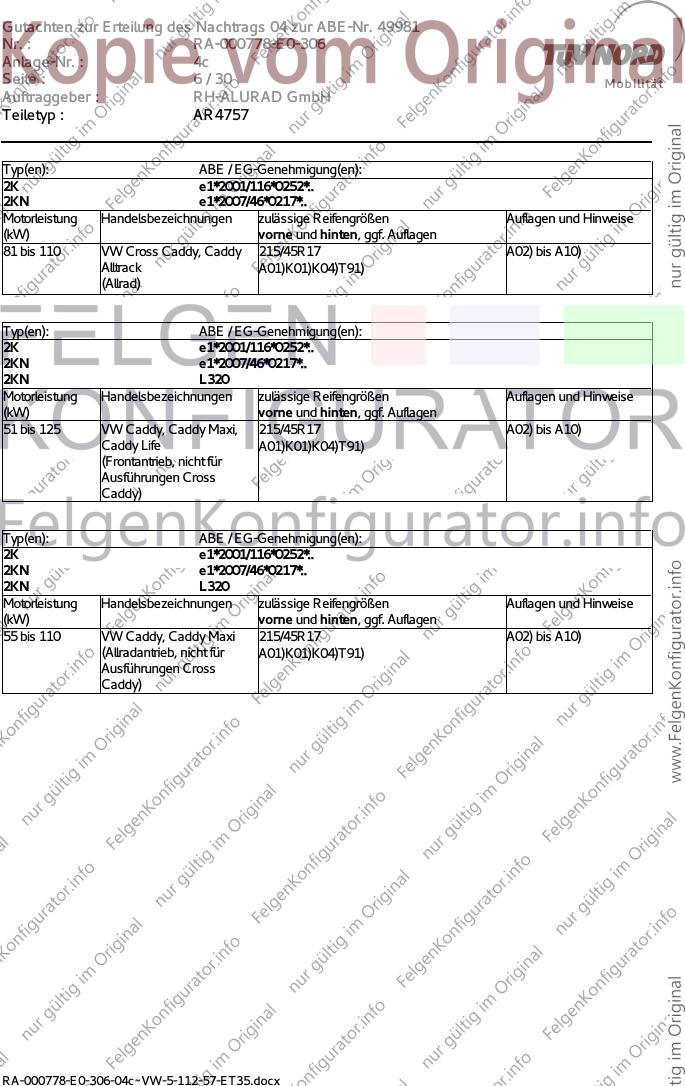

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 6 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Cross Caddy, Caddy 215/45R17 A02) bis A10)
Alltrack A01)K01)K04)T91)
(Allrad)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 125 VW Caddy, Caddy Maxi, 215/45R17 A02) bis A10)
Caddy Life A01)K01)K04)T91)
(Frontantrieb, nicht für
Ausführungen Cross
Caddy)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Caddy, Caddy Maxi 215/45R17 A02) bis A10)
(Allradantrieb, nicht für A01)K01)K04)T91)
Ausführungen Cross
Caddy)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 7 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 VW EOS 205/45R17 A02) bis A10)
A93)N215)
205/45R17 M+S
A93)
205/50R17
A01)K03)N215)
205/50R17 M+S
A01)K03)
215/45R17
N225)
215/45R17 M+S
215/50R17
A01)K03)K71)N225)
215/50R17 M+S
A01)K03)K71)
225/45R17
A01)K03)K71)N235)
225/45R17 M+S
A01)K03)K71)
235/45R17
A01)K03)K71)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K64)
Serienreifen in 15Zoll oder
16Zoll) 215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K64)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 8 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 VW Golf 5, R32 205/50R17 M+S A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04)K64)
Serienreifen in 17Zoll)
215/45R17 M+S
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 199 VW Golf 6 205/50R17 A02) bis A10)
A01)K01)K04)K64)
205/50R17 M+S
A01)K01)K04)K64)
215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K64)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 195 VW Golf 6 Cabrio 205/45R17 A02) bis A10)
A01)K01)K64)N215)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

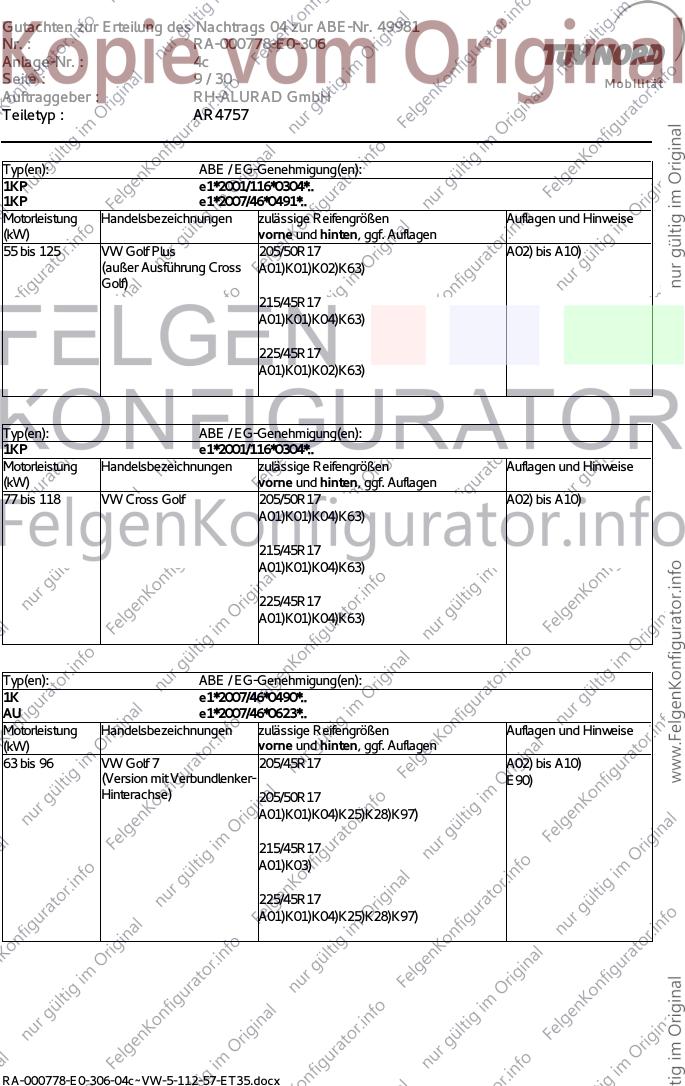

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 9 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
1KP e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Golf Plus 205/50R17 A02) bis A10)
(außer Ausführung Cross A01)K01)K02)K63)
Golf)
215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K02)K63)
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Cross Golf 205/50R17 A02) bis A10)
A01)K01)K04)K63)
215/45R17
A01)K01)K04)K63)
225/45R17
A01)K01)K04)K63)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 96 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Verbundlenker- E90)
Hinterachse) 205/50R17
A01)K01)K04)K25)K28)K97)
215/45R17
A01)K03)
225/45R17
A01)K01)K04)K25)K28)K97)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx

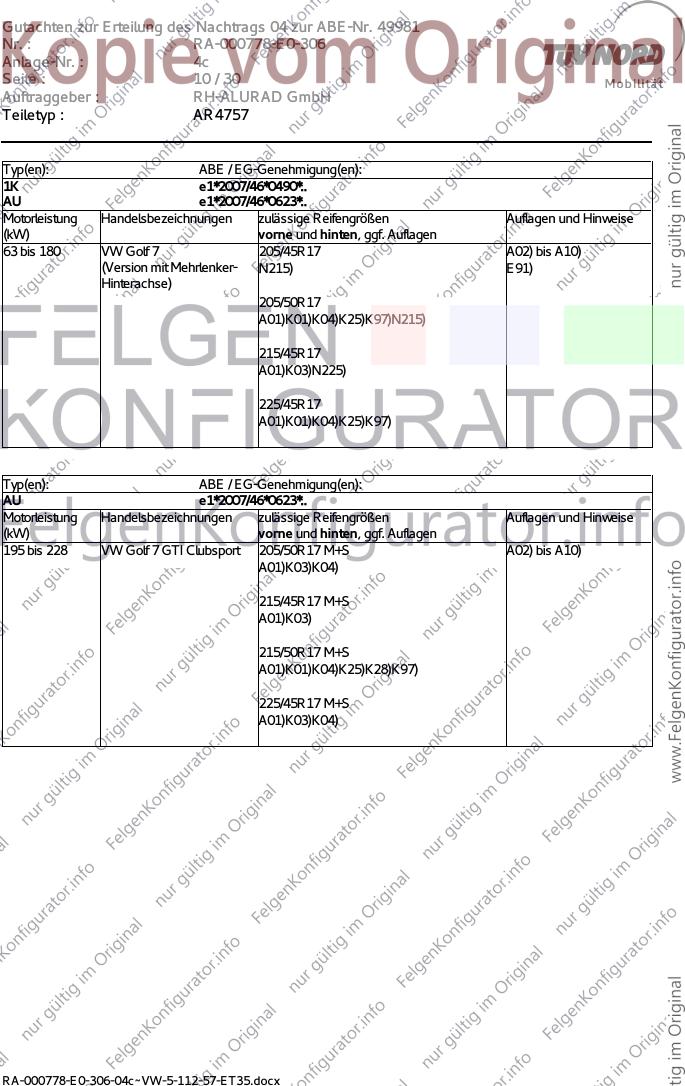

Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 10 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 180 VW Golf 7 205/45R17 A02) bis A10)
(Version mit Mehrlenker- N215) E91)
Hinterachse)
205/50R17
A01)K01)K04)K25)K97)N215)
215/45R17
A01)K03)N225)
225/45R17
A01)K01)K04)K25)K97)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
195 bis 228 VW Golf 7 GTI Clubsport 205/50R17 M+S A02) bis A10)
A01)K03)K04)
215/45R17 M+S
A01)K03)
215/50R17 M+S
A01)K01)K04)K25)K28)K97)
225/45R17 M+S
A01)K03)K04)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

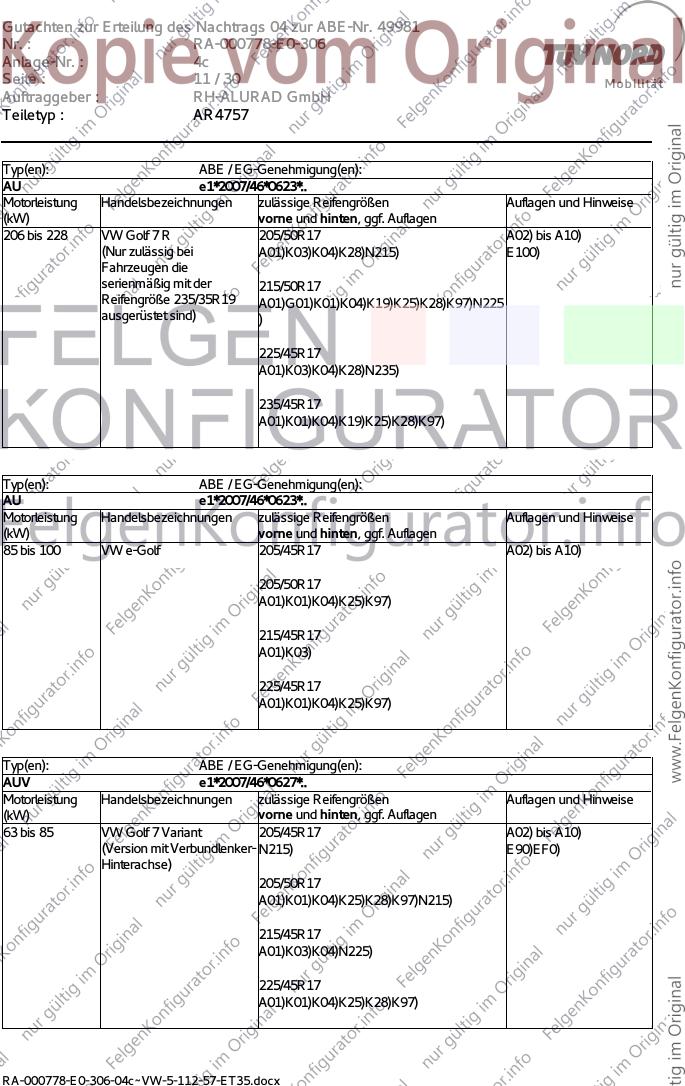

Seite : 11 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 VW Golf 7 R 205/50R17 A02) bis A10)
(Nur zulässig bei A01)K03)K04)K28)N215) E100)
Fahrzeugen die
serienmäßig mit der 215/50R17
Reifengröße 235/35R19 A01)G01)K01)K04)K19)K25)K28)K97)N225
ausgerüstet sind) )
225/45R17
A01)K03)K04)K28)N235)
235/45R17
A01)K01)K04)K19)K25)K28)K97)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 100 VW e-Golf 205/45R17 A02) bis A10)
205/50R17
A01)K01)K04)K25)K97)
215/45R17
A01)K03)
225/45R17
A01)K01)K04)K25)K97)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 85 VW Golf 7 Variant 205/45R17 A02) bis A10)
(Version mit Verbundlenker- N215) E90)EF0)
Hinterachse)
205/50R17
A01)K01)K04)K25)K28)K97)N215)
215/45R17
A01)K03)K04)N225)
225/45R17
A01)K01)K04)K25)K28)K97)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

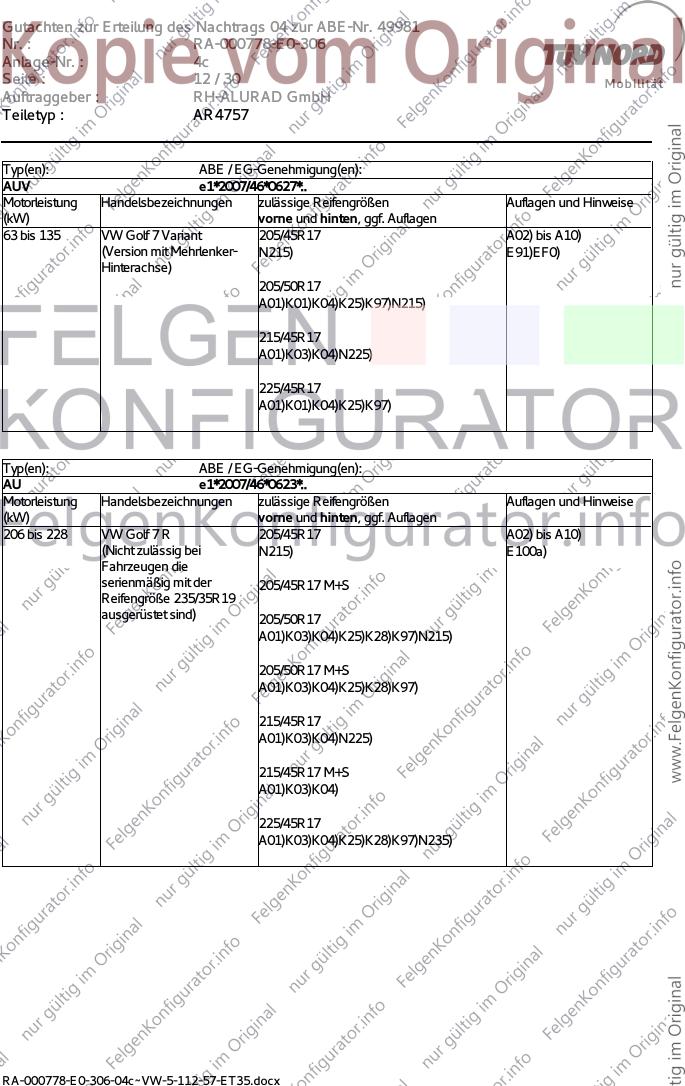

Seite : 12 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 135 VW Golf 7 Variant 205/45R17 A02) bis A10)
(Version mit Mehrlenker- N215) E91)EF0)
Hinterachse)
205/50R17
A01)K01)K04)K25)K97)N215)
215/45R17
A01)K03)K04)N225)
225/45R17
A01)K01)K04)K25)K97)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 VW Golf 7 R 205/45R17 A02) bis A10)
(Nicht zulässig bei N215) E100a)
Fahrzeugen die
serienmäßig mit der 205/45R17 M+S
Reifengröße 235/35R19
ausgerüstet sind) 205/50R17
A01)K03)K04)K25)K28)K97)N215)
205/50R17 M+S
A01)K03)K04)K25)K28)K97)
215/45R17
A01)K03)K04)N225)
215/45R17 M+S
A01)K03)K04)
225/45R17
A01)K03)K04)K25)K28)K97)N235)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 13 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 135 VW Golf 7 Variant Alltrack 205/50R17 A02) bis A10)
A01)K03)
215/45R17
225/45R17
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 85 VW Golf Sportsvan 205/45R17 A02) bis A10)
(Version mit E90)
Verbundlenkerachse) 215/45R17
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Golf Sportsvan 205/45R17 A02) bis A10)
(Version mit E91)
Mehrlenkerachse) 215/45R17
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 205/50R17 A02) bis A10)
A01)K01)K04)K13)K21)K22)K28)K63) E95)
215/45R17
A01)K01)K04)K21)K28)K63)
225/45R17
A01)K01)K04)K13)K21)K22)K28)K63)
235/45R17
A01)K01)K02)K13)K21)K22)K25)K28)K63)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

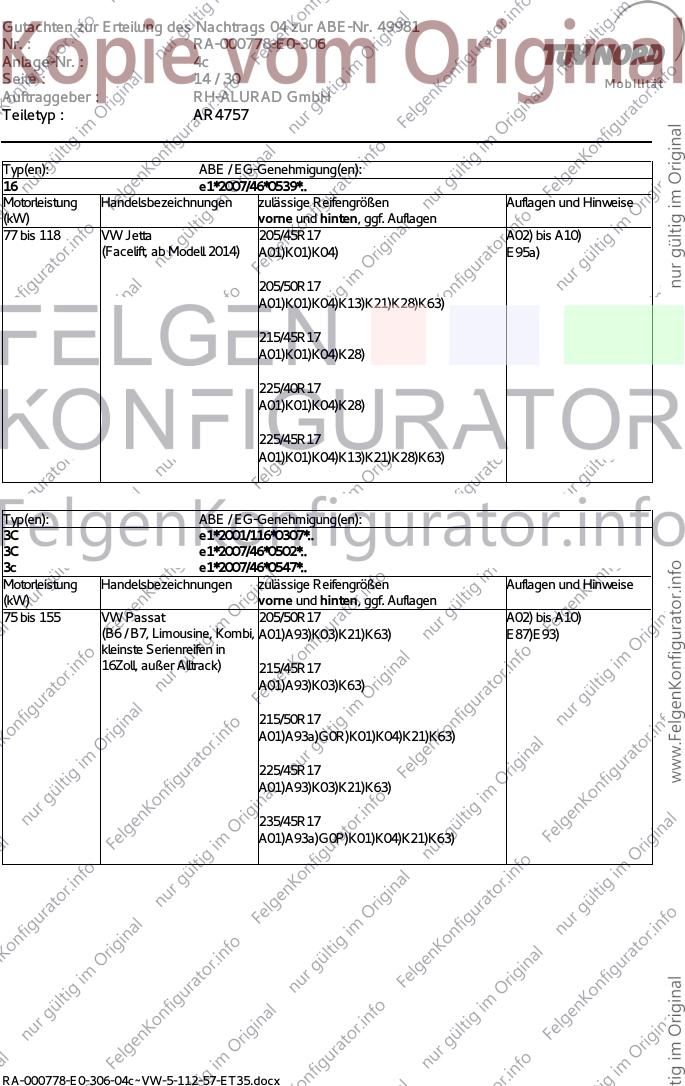

Seite : 14 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Jetta 205/45R17 A02) bis A10)
(Facelift, ab Modell 2014) A01)K01)K04) E95a)
205/50R17
A01)K01)K04)K13)K21)K28)K63)
215/45R17
A01)K01)K04)K28)
225/40R17
A01)K01)K04)K28)
225/45R17
A01)K01)K04)K13)K21)K28)K63)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 205/50R17 A02) bis A10)
(B6 / B7, Limousine, Kombi, A01)A93)K03)K21)K63) E87)E93)
kleinste Serienreifen in
16Zoll, außer Alltrack) 215/45R17
A01)A93)K03)K63)
215/50R17
A01)A93a)G0R)K01)K04)K21)K63)
225/45R17
A01)A93)K03)K21)K63)
235/45R17
A01)A93a)G0P)K01)K04)K21)K63)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 15 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 bis 220 VW Passat 205/50R17 A02) bis A10)
(B6 / B7, Limousine, Kombi, A01)A93)K03)K21)K63)N215) E87)E93)
kleinste Serienreifen in
17Zoll, außer Alltrack) 205/50R17 M+S
A01)A93)K03)K21)K63)
215/45R17
A01)A93)K03)K63)N225)
215/50R17
A01)A93a)K01)K04)K21)K63)N225)
225/45R17
A01)A93)K03)K21)K63)N235)
235/45R17
A01)A93a)K01)K04)K21)K63)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
88 bis 206 VW Passat 215/50R17 A02) bis A10)
(B8; Limousine, Kombi; A93) E93a)
außer Alltrack)
215/55R17
A01)K28)
225/50R17
A01)K03)K28)
235/45R17
A93)
235/50R17
A01)K01)K04)K28)K63)
245/45R17
A01)A93a)K03)K28)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 16 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3c e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 155 VW Passat Alltrack 205/50R17 A02) bis A10)
(B7) A93) E93)
205/55R17
215/50R17
225/45R17
A93)
225/50R17
A01)K99)
235/45R17
A93a)
245/45R17
A01)K99)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 176 VW Passat Alltrack 215/50R17 A02) bis A10)
(B8) A93)N225) E93a)
215/50R17 M+S
A93)
215/55R17
N225)
215/55R17 M+S
225/50R17
A93a)
225/55R17
235/50R17
245/45R17
A93a)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

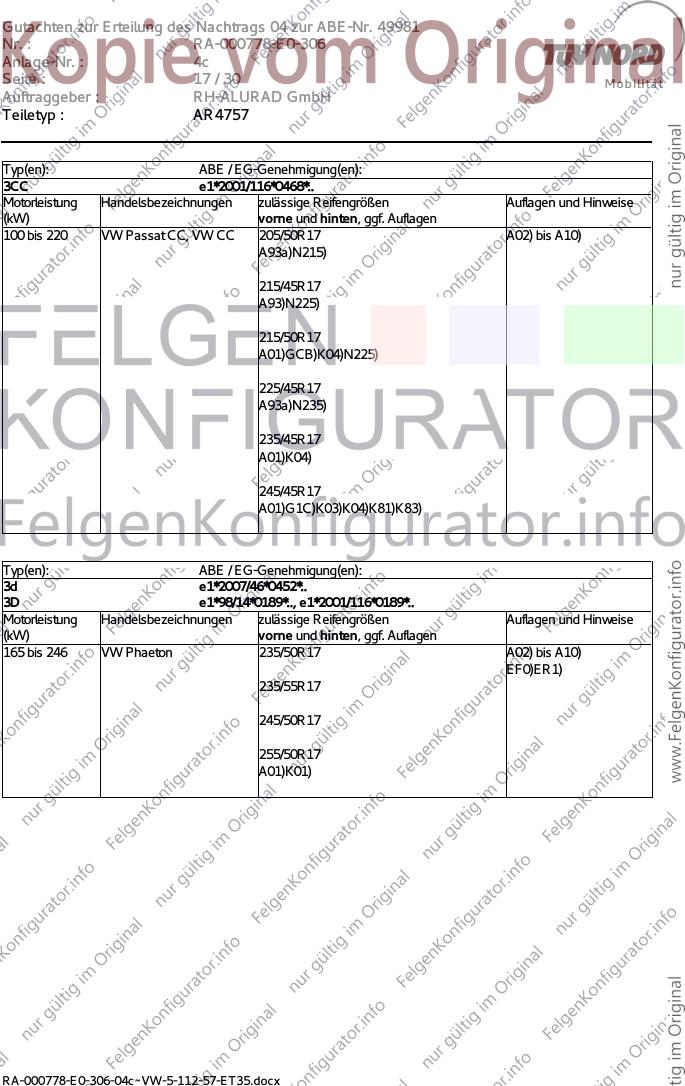

Seite : 17 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
3CC e1*2001/116*0468*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 220 VW Passat CC, VW CC 205/50R17 A02) bis A10)
A93a)N215)
215/45R17
A93)N225)
215/50R17
A01)GCB)K04)N225)
225/45R17
A93a)N235)
235/45R17
A01)K04)
245/45R17
A01)G1C)K03)K04)K81)K83)
Typ(en): ABE / EG-Genehmigung(en):
3d e1*2007/46*0452*..
3D e1*98/14*0189*.., e1*2001/116*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 246 VW Phaeton 235/50R17 A02) bis A10)
EF0)ER1)
235/55R17
245/50R17
255/50R17
A01)K01)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 18 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
13 e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 206 VW Scirocco 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A93)N215)
Serienreifen 17Zoll)
205/50R17 M+S
A93)
215/45R17
A93)N225)
215/45R17 M+S
A93)
215/50R17
N225)
215/50R17 M+S
225/45R17
N235)
225/45R17 M+S
235/45R17
Typ(en): ABE / EG-Genehmigung(en):
13 e1*2001/116*0471*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 162 VW Scirocco 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A93)N215)
Serienreifen 16Zoll)
215/45R17
A93)N225)
215/50R17
GCB)N225)
225/45R17
N235)
235/45R17
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

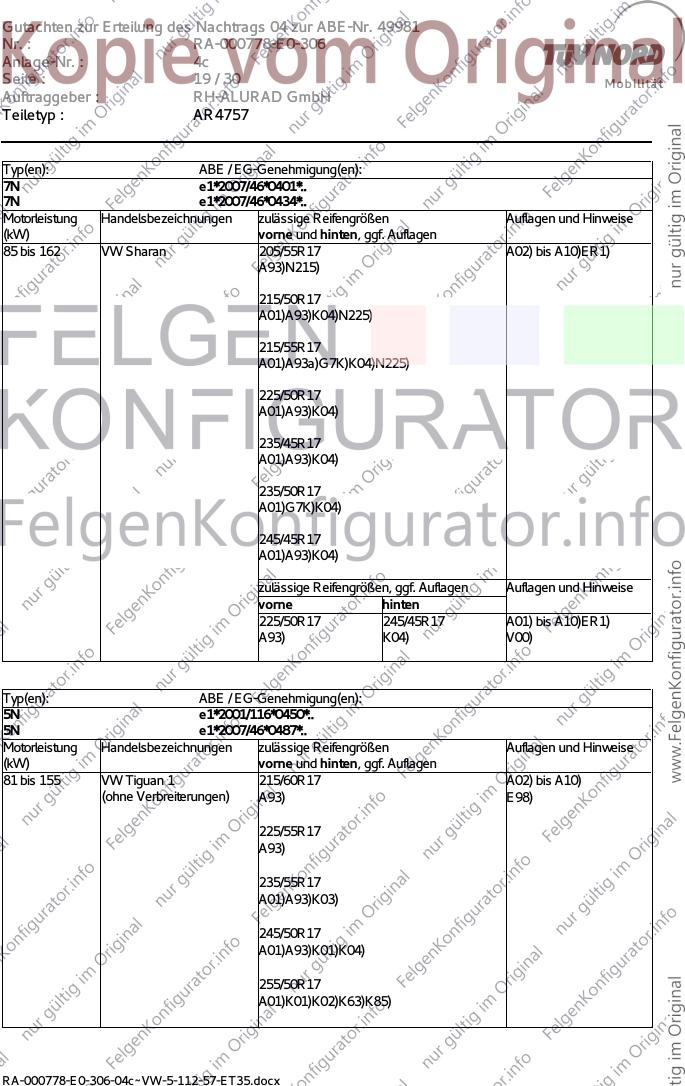

Seite : 19 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
7N e1*2007/46*0401*..
7N e1*2007/46*0434*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 162 VW Sharan 205/55R17 A02) bis A10)ER1)
A93)N215)
215/50R17
A01)A93)K04)N225)
215/55R17
A01)A93a)G7K)K04)N225)
225/50R17
A01)A93)K04)
235/45R17
A01)A93)K04)
235/50R17
A01)G7K)K04)
245/45R17
A01)A93)K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/50R17 245/45R17 A01) bis A10)ER1)
A93) K04) V00)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 215/60R17 A02) bis A10)
(ohne Verbreiterungen) A93) E98)
225/55R17
A93)
235/55R17
A01)A93)K03)
245/50R17
A01)A93)K01)K04)
255/50R17
A01)K01)K02)K63)K85)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 20 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 215/60R17 A02) bis A10)
(Ausführungen mit Serie A93) E98)
255/40R19 und
Verbreiterungen) 225/55R17
A93)
235/55R17
A93)
245/50R17
A93)
255/50R17
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 176 VW Tiguan 2 215/65R17 A02) bis A10)
(ohne Verbreiterung) A93) E98a)
225/60R17
A93)
225/65R17
GDP)
235/60R17
A01)K01)
245/55R17
A01)K01)K04)
245/60R17
A01)GDP)K01)K04)
255/55R17
A01)K01)K04)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 21 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 176 VW Tiguan 2 215/65R17 A02) bis A10)
(mit Verbreiterung) A93) E98a)
225/60R17
A93)
225/65R17
GDP)
235/60R17
245/55R17
245/60R17
GDP)
255/55R17
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 1 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04) E53)E96)
Serienreifen in 15Zoll, außer
Cross) 215/45R17
A01)K01)K04)
225/45R17
A01)K01)K04)
235/45R17
A01)G5S)K01)K04)K21)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 22 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 VW Touran 1 205/50R17 A02) bis A10)
(Ausführungen mit kleinsten A01)K01)K04) E53)E96)
Serienreifen in 16Zoll, außer
Cross) 215/45R17
A01)K01)K04)
225/45R17
A01)K01)K04)
235/45R17
A01)G1D)K01)K04)K21)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 130 VW Cross Touran 1 205/50R17 M+S A02) bis A10)
A01)K03) E96)
215/45R17 M+S
225/45R17 M+S
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 205/55R17 A02) bis A10)
(außer Cross) A01)K01)K04) E96a)
215/55R17
A01)K01)K04)K105)K71)
225/50R17
A01)K01)K04)K28)K71)
245/45R17
A01)K01)K04)K28)K71)
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 23 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW T-Roc 205/55R17 A02) bis A10)
A93)N215) E22)
215/55R17
A01)K03)
225/50R17
A01)A93a)K01)
235/50R17
A01)K01)K04)
245/45R17
A01)A93a)K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 24 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E22) Nur zulässig bei Fahrzeugausführungen mit Allradantrieb
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E59) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit (Sommer-)
Reifengröße ab Nennbreite 215/.. ausgerüstet oder nur diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind
serienmäßig mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18
ausgerüstet.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 25 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'VL':
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'ML':
E93) Nur zulässig an Fahrzeugausführungen „Passat B7“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36
- EG-Genehmigungs-Nr. e1*2007/46*0502* bis Nachtrag 10
- EG-Genehmigungs-Nr. e1*2007/46*0547* bis Nachtrag 3
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* bis Nachtragsstand 15
E95a) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* ab Nachtragsstand 16
E96) Nur zulässig an Fahrzeugausführungen „Touran 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2007/46*0357* bis Nachtrag 13,
- EG-Genehmigungs-Nr. e1*2007/46*0506* bis Nachtrag 00.
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 26 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an
der Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1430 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
E100) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
E100a) Nicht zulässig an Fahrzeugausführungen, die serienmäßig mit Reifen der Größe
235/35R19 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de
Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17, 215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G0R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R16,
235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G1C) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/35R19
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c
Seite : 27 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
G1D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 205/50R17
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
G5S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 185/70R15,
205/50R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
G7K) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/60R16
ausgerüstet oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
GCB) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/35R19,
235/40R18, 235/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GDP) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20,
235/50R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier)
bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

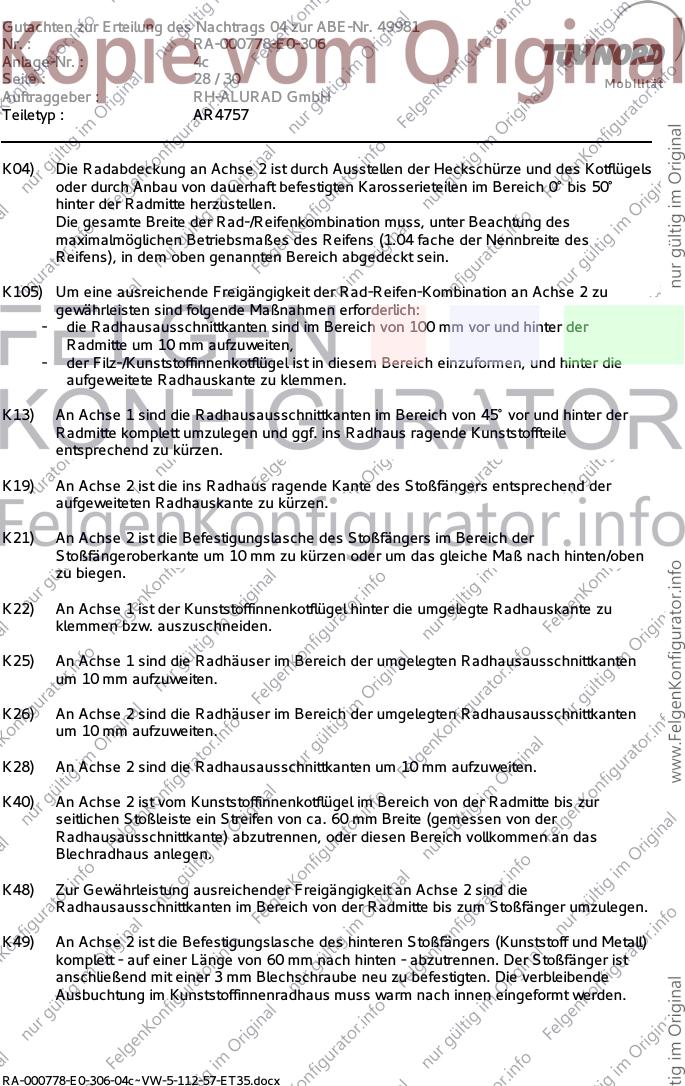

Seite : 28 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K105) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von 100 mm vor und hinter der
Radmitte um 10 mm aufzuweiten,
- der Filz-/Kunststoffinnenkotflügel ist in diesem Bereich einzuformen, und hinter die
aufgeweitete Radhauskante zu klemmen.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile
entsprechend zu kürzen.
K19) An Achse 2 ist die ins Radhaus ragende Kante des Stoßfängers entsprechend der
aufgeweiteten Radhauskante zu kürzen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben
zu biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten
um 10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K40) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Radmitte bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen, oder diesen Bereich vollkommen an das
Blechradhaus anlegen.
K48) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten im Bereich von der Radmitte bis zum Stoßfänger umzulegen.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

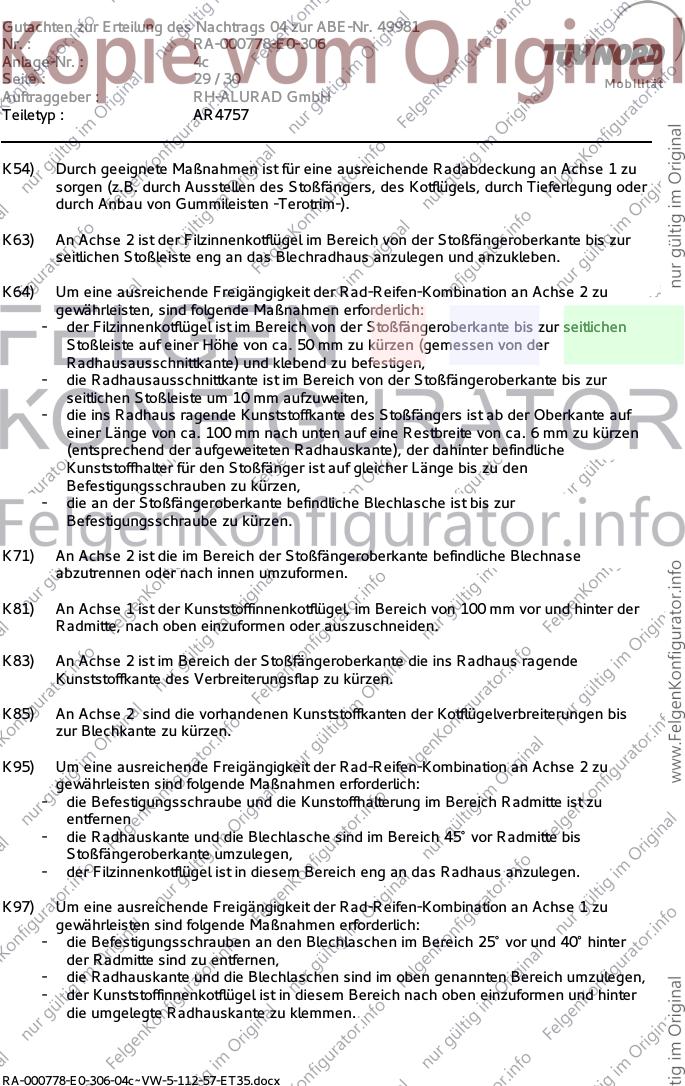

Seite : 29 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
K54) Durch geeignete Maßnahmen ist für eine ausreichende Radabdeckung an Achse 1 zu
sorgen (z.B. durch Ausstellen des Stoßfängers, des Kotflügels, durch Tieferlegung oder
durch Anbau von Gummileisten -Terotrim-).
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase
abzutrennen oder nach innen umzuformen.
K81) An Achse 1 ist der Kunststoffinnenkotflügel, im Bereich von 100 mm vor und hinter der
Radmitte, nach oben einzuformen oder auszuschneiden.
K83) An Achse 2 ist im Bereich der Stoßfängeroberkante die ins Radhaus ragende
Kunststoffkante des Verbreiterungsflap zu kürzen.
K85) An Achse 2 sind die vorhandenen Kunststoffkanten der Kotflügelverbreiterungen bis
zur Blechkante zu kürzen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu
entfernen
- die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
- der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter
der Radmitte sind zu entfernen,
- die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
- der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter
die umgelegte Radhauskante zu klemmen.
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49981
Nr. : RA-000778-E0-306
Anlage-Nr. : 4c

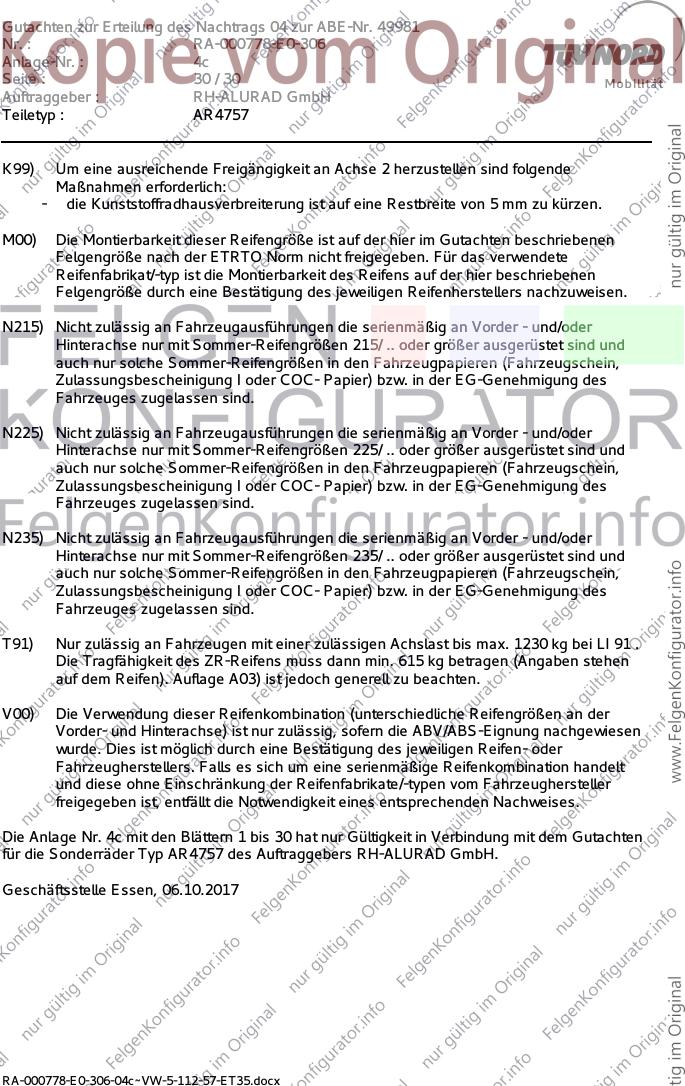

Seite : 30 / 30 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4757
K99) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhausverbreiterung ist auf eine Restbreite von 5 mm zu kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der
Vorder- und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen
wurde. Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder
Fahrzeugherstellers. Falls es sich um eine serienmäßige Reifenkombination handelt
und diese ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller
freigegeben ist, entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 4c mit den Blättern 1 bis 30 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ AR4757 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 06.10.2017
RA-000778-E0-306-04c~VW-5-112-57-ET35.docx
