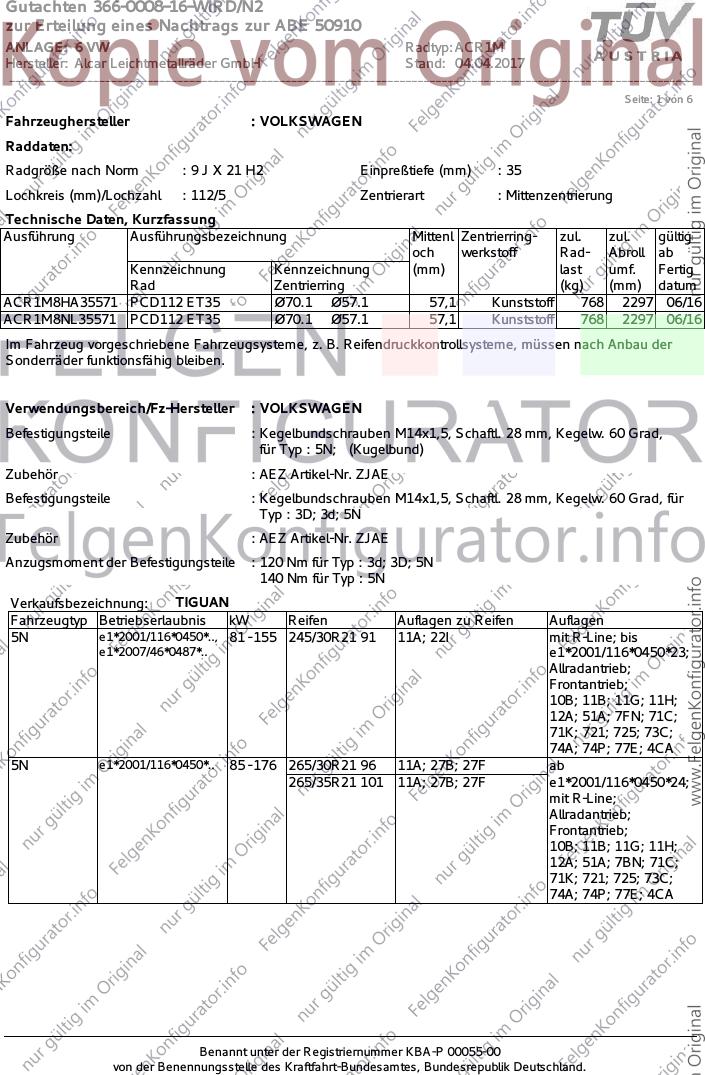

Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 9 J X 21 H2 Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
ACR1M8HA35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 768 2297 06/16
ACR1M8NL35571 PCD112 ET35 Ø70.1 Ø57.1 57,1 Kunststoff 768 2297 06/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 5N; (Kugelbund)
Zubehör : AEZ Artikel-Nr. ZJAE
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : 3D; 3d; 5N
Zubehör : AEZ Artikel-Nr. ZJAE
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 3d; 3D; 5N
140 Nm für Typ : 5N
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 245/30R21 91 11A; 22I mit R-Line; bis
e1*2007/46*0487*.. e1*2001/116*0450*23;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7FN; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4CA
5N e1*2001/116*0450*.. 85 - 176 265/30R21 96 11A; 27B; 27F ab
265/35R21 101 11A; 27B; 27F e1*2001/116*0450*24;
mit R-Line;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4CA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________

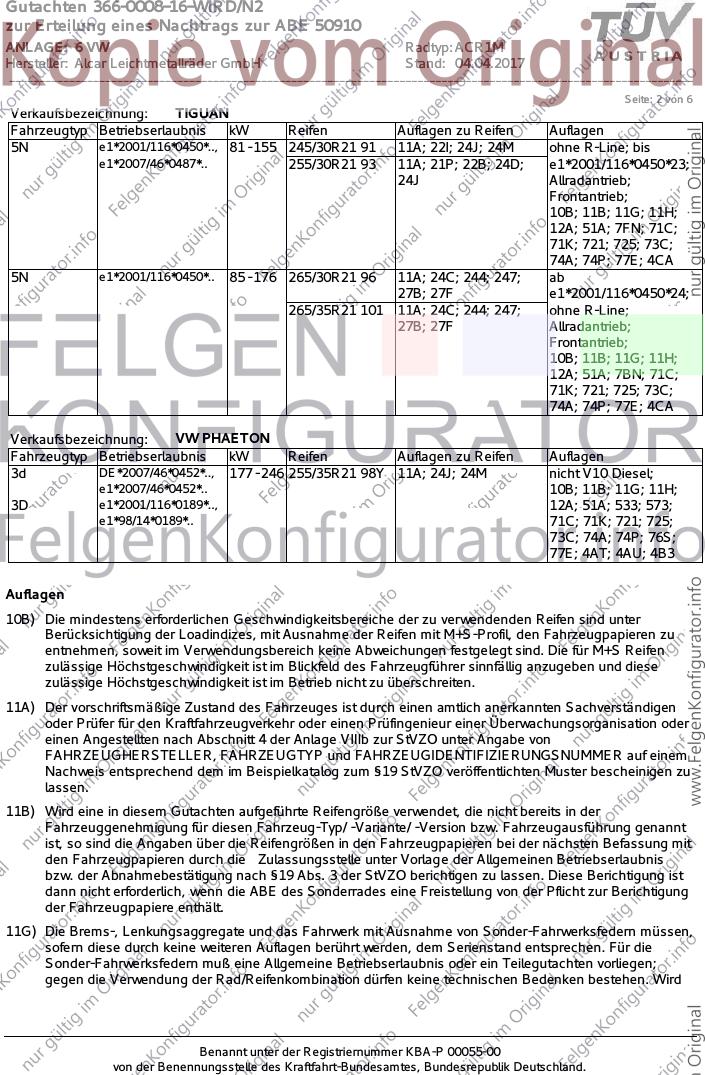

Seite: 2 von 6
Verkaufsbezeichnung: TIGUAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.., 81 - 155 245/30R21 91 11A; 22I; 24J; 24M ohne R-Line; bis
e1*2007/46*0487*.. 255/30R21 93 11A; 21P; 22B; 24D; e1*2001/116*0450*23;
24J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7FN; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4CA
5N e1*2001/116*0450*.. 85 - 176 265/30R21 96 11A; 24C; 244; 247; ab
27B; 27F e1*2001/116*0450*24;
265/35R21 101 11A; 24C; 244; 247; ohne R-Line;
27B; 27F Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 7BN; 71C;
71K; 721; 725; 73C;
74A; 74P; 77E; 4CA
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 177 - 246 255/35R21 98Y 11A; 24J; 24M nicht V10 Diesel;
e1*2007/46*0452*.. 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 12A; 51A; 533; 573;
e1*98/14*0189*.. 71C; 71K; 721; 725;
73C; 74A; 74P; 76S;
77E; 4AT; 4AU; 4B3
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________

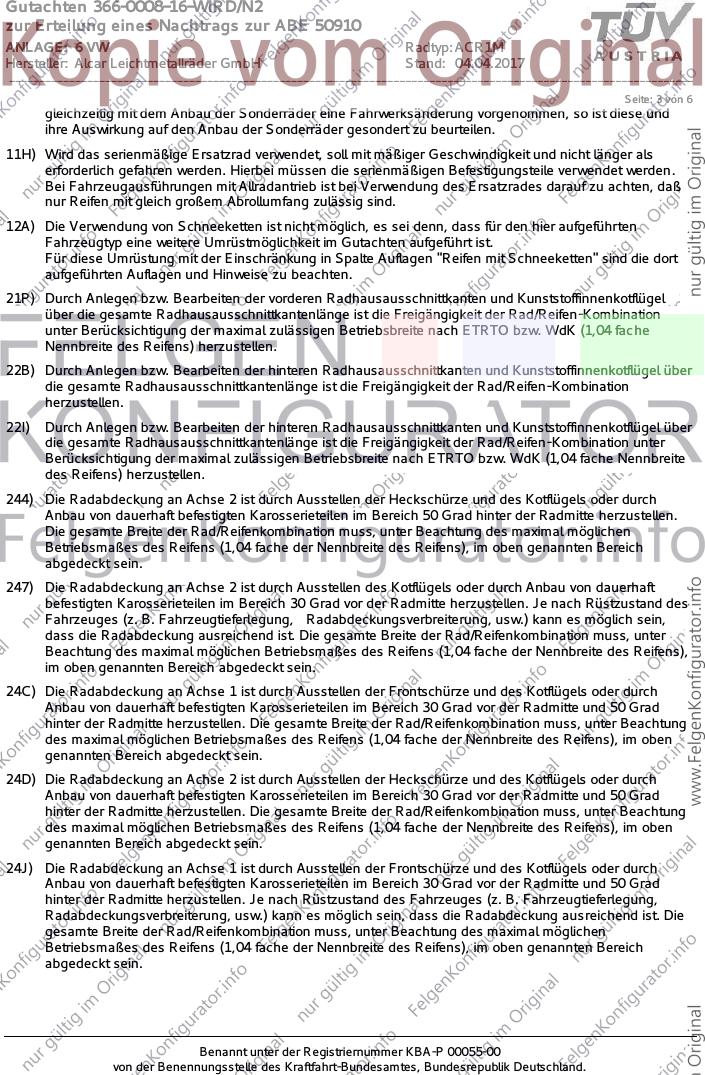

Seite: 3 von 6
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________

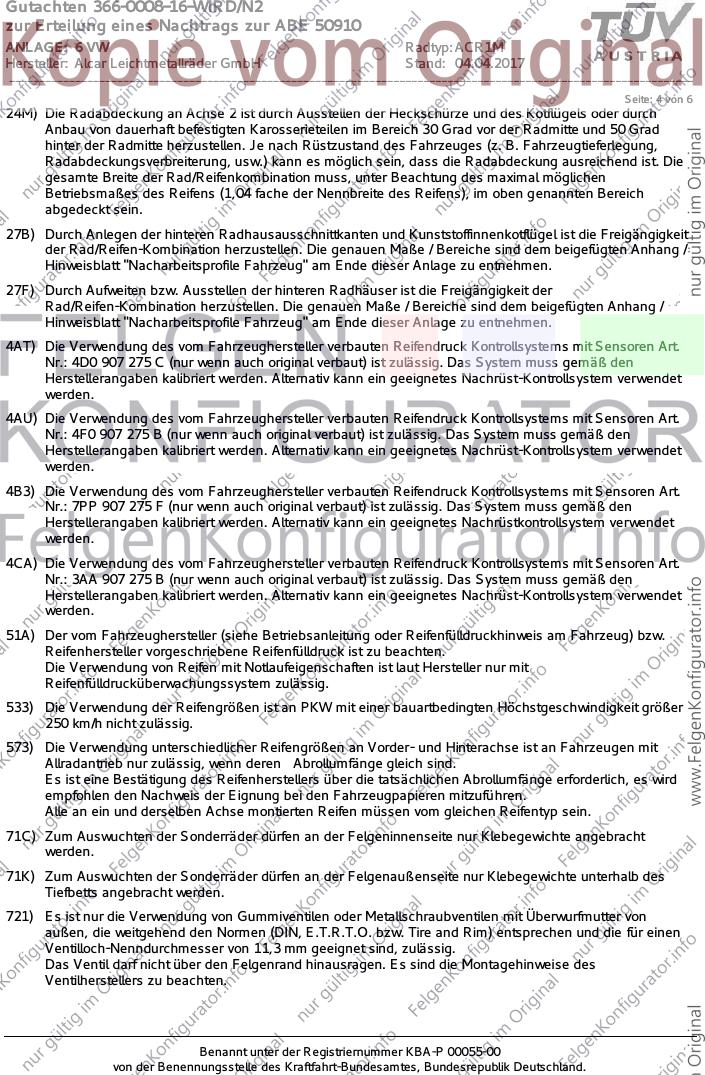

Seite: 4 von 6
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4AT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4D0 907 275 C (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4AU) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 4F0 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
4B3) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 7PP 907 275 F (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
4CA) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 3AA 907 275 B (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet
werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________

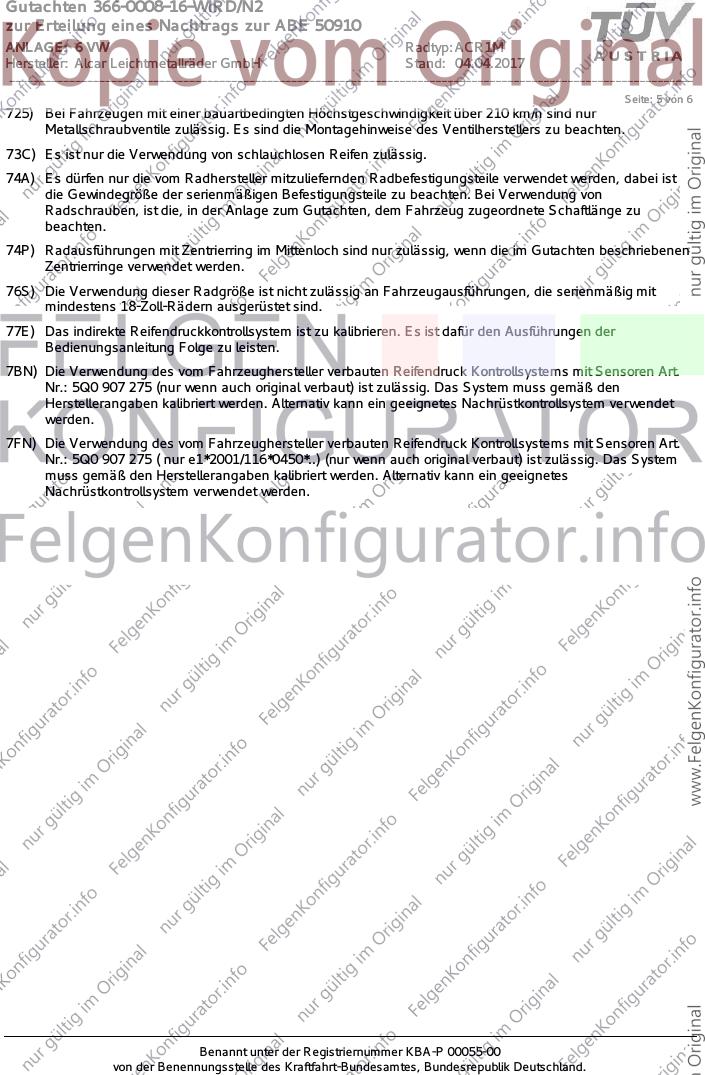

Seite: 5 von 6
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
7BN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 (nur wenn auch original verbaut) ist zulässig. Das System muss gemäß den
Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüstkontrollsystem verwendet
werden.
7FN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 5Q0 907 275 ( nur e1*2001/116*0450*..) (nur wenn auch original verbaut) ist zulässig. Das System
muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0008-16-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 50910
ANLAGE: 6 VW Radtyp: ACR1M
Hersteller: Alcar Leichtmetallräder GmbH Stand: 04.04.2017
__________________________________________________________________________________________________________________

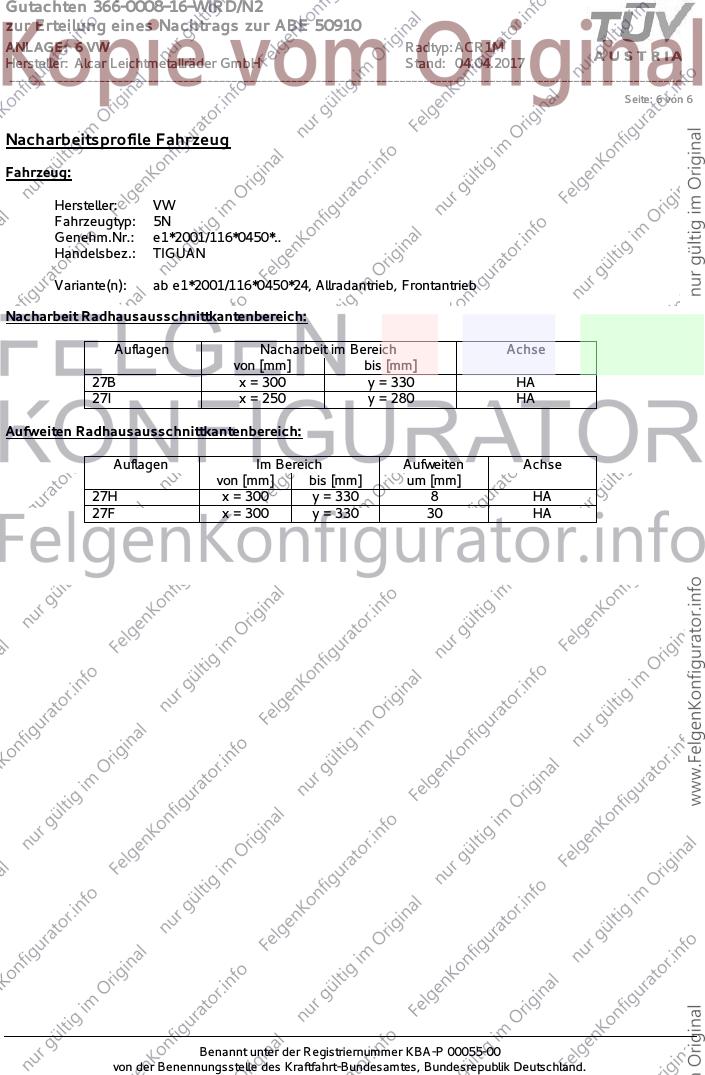

Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 5N
Genehm.Nr.: e1*2001/116*0450*..
Handelsbez.: TIGUAN
Variante(n): ab e1*2001/116*0450*24, Allradantrieb, Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 300 y = 330 HA
27I x = 250 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27H x = 300 y = 330 8 HA
27F x = 300 y = 330 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
