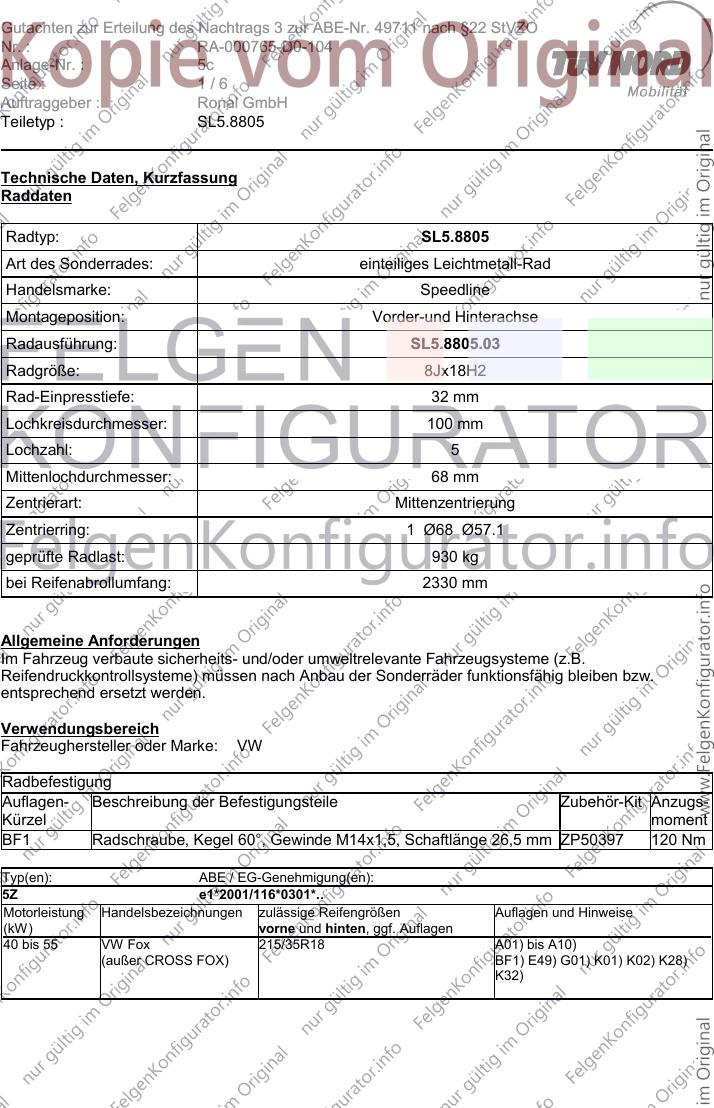

Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 1/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL5.8805
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL5.8805.03
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 32 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 930 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm ZP50397 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 215/35R18 A01) bis A10)
(außer CROSS FOX) BF1) E49) G01) K01) K02) K28)
K32)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 2/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805

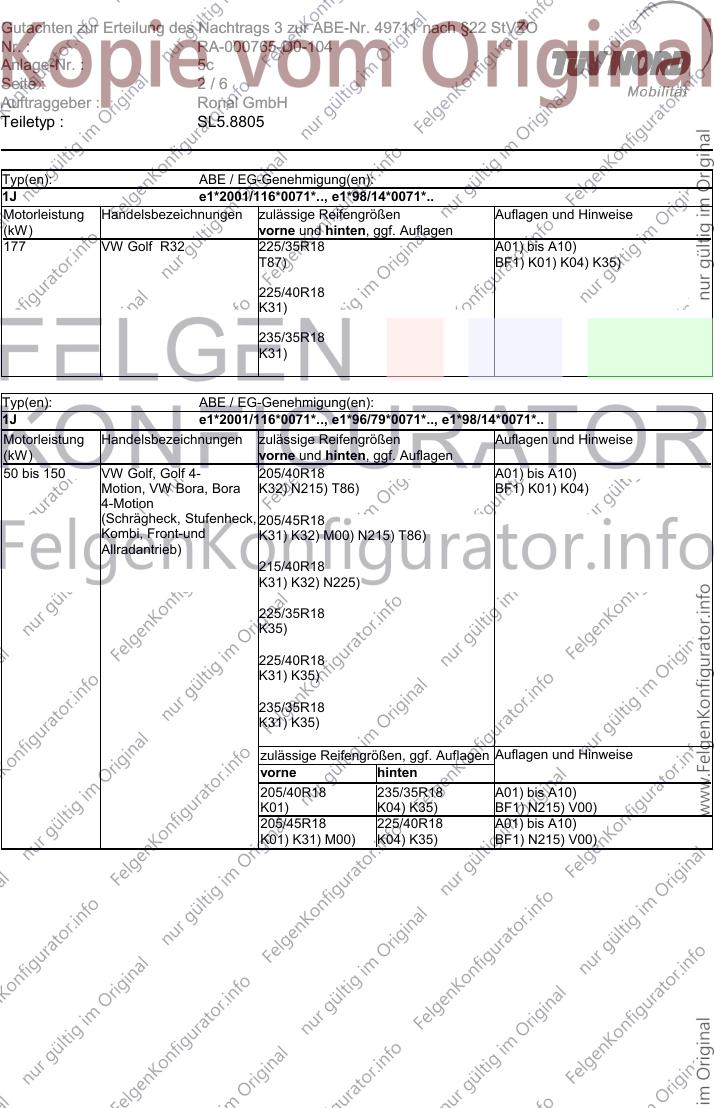

Typ(en): ABE / EG-Genehmigung(en):
1J e1*2001/116*0071*.., e1*98/14*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 VW Golf R32 225/35R18 A01) bis A10)
T87) BF1) K01) K04) K35)
225/40R18
K31)
235/35R18
K31)
Typ(en): ABE / EG-Genehmigung(en):
1J e1*2001/116*0071*.., e1*96/79*0071*.., e1*98/14*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 VW Golf, Golf 4- 205/40R18 A01) bis A10)
Motion, VW Bora, Bora K32) N215) T86) BF1) K01) K04)
4-Motion
(Schrägheck, Stufenheck, 205/45R18
Kombi, Front-und K31) K32) M00) N215) T86)
Allradantrieb)
215/40R18
K31) K32) N225)
225/35R18
K35)
225/40R18
K31) K35)
235/35R18
K31) K35)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 235/35R18 A01) bis A10)
K01) K04) K35) BF1) N215) V00)
205/45R18 225/40R18 A01) bis A10)
K01) K31) M00) K04) K35) BF1) N215) V00)
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 3/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805

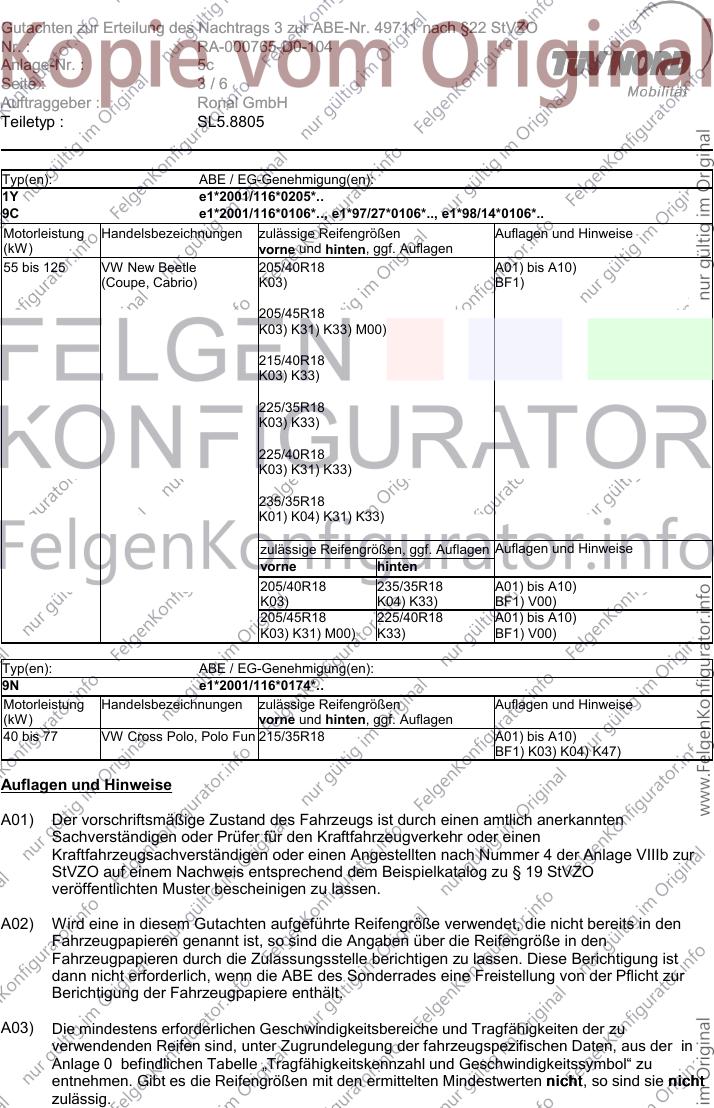

Typ(en): ABE / EG-Genehmigung(en):
1Y e1*2001/116*0205*..
9C e1*2001/116*0106*.., e1*97/27*0106*.., e1*98/14*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW New Beetle 205/40R18 A01) bis A10)
(Coupe, Cabrio) K03) BF1)
205/45R18
K03) K31) K33) M00)
215/40R18
K03) K33)
225/35R18
K03) K33)
225/40R18
K03) K31) K33)
235/35R18
K01) K04) K31) K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R18 235/35R18 A01) bis A10)
K03) K04) K33) BF1) V00)
205/45R18 225/40R18 A01) bis A10)
K03) K31) M00) K33) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 215/35R18 A01) bis A10)
BF1) K03) K04) K47)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 4/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805

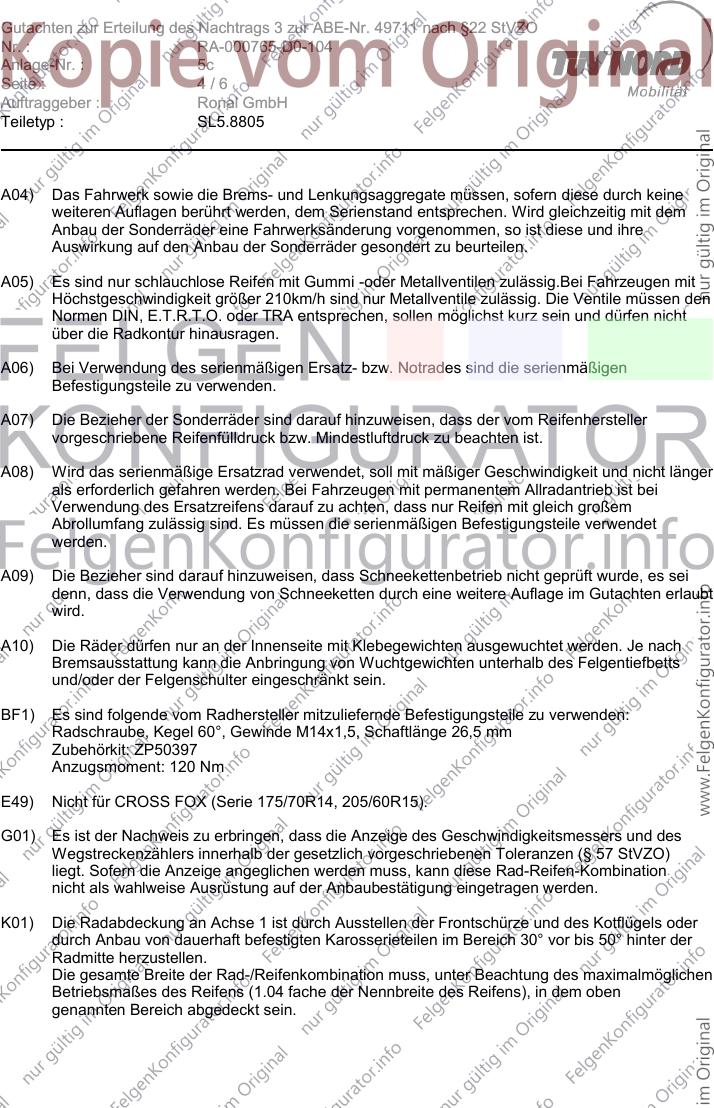

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50397
Anzugsmoment: 120 Nm
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 5/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805

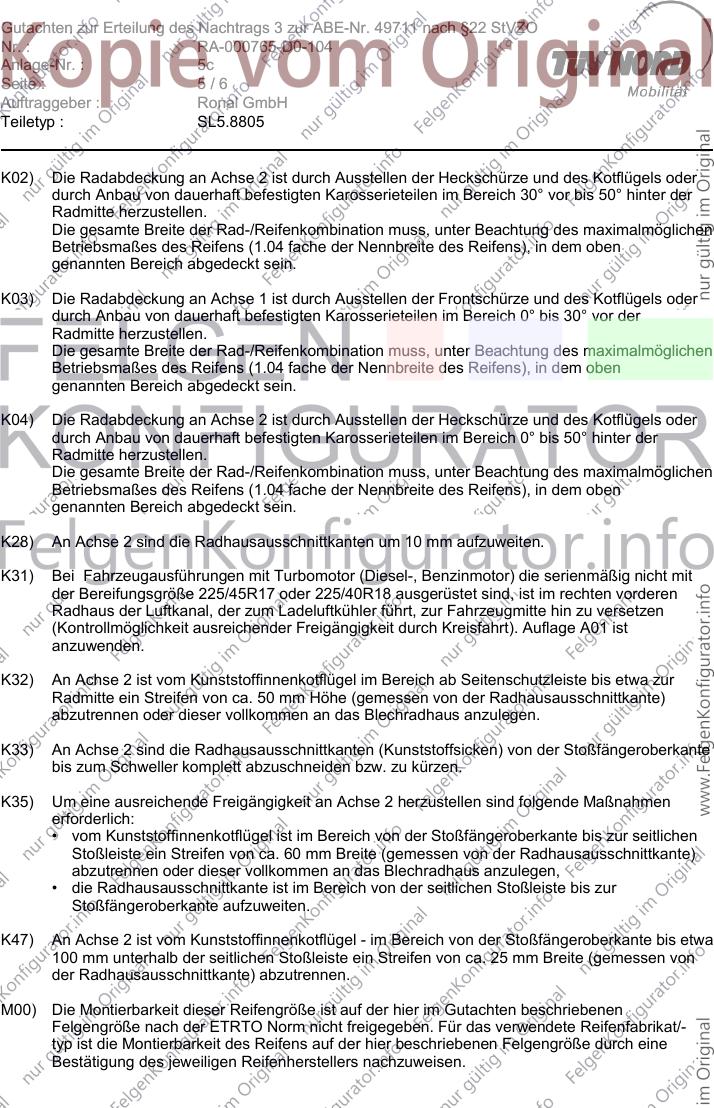

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) die serienmäßig nicht mit
der Bereifungsgröße 225/45R17 oder 225/40R18 ausgerüstet sind, ist im rechten vorderen
Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu versetzen
(Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Seitenschutzleiste bis etwa zur
Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
K33) An Achse 2 sind die Radhausausschnittkanten (Kunststoffsicken) von der Stoßfängeroberkante
bis zum Schweller komplett abzuschneiden bzw. zu kürzen.
K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
• vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen,
• die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis zur
Stoßfängeroberkante aufzuweiten.
K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis etwa
100 mm unterhalb der seitlichen Stoßleiste ein Streifen von ca. 25 mm Breite (gemessen von
der Radhausausschnittkante) abzutrennen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung des Nachtrags 3 zur ABE-Nr. 49711 nach §22 StVZO
Nr. : RA-000765-D0-104
Anlage-Nr. : 5c
Seite : 6/6
Auftraggeber : Ronal GmbH
Teiletyp : SL5.8805

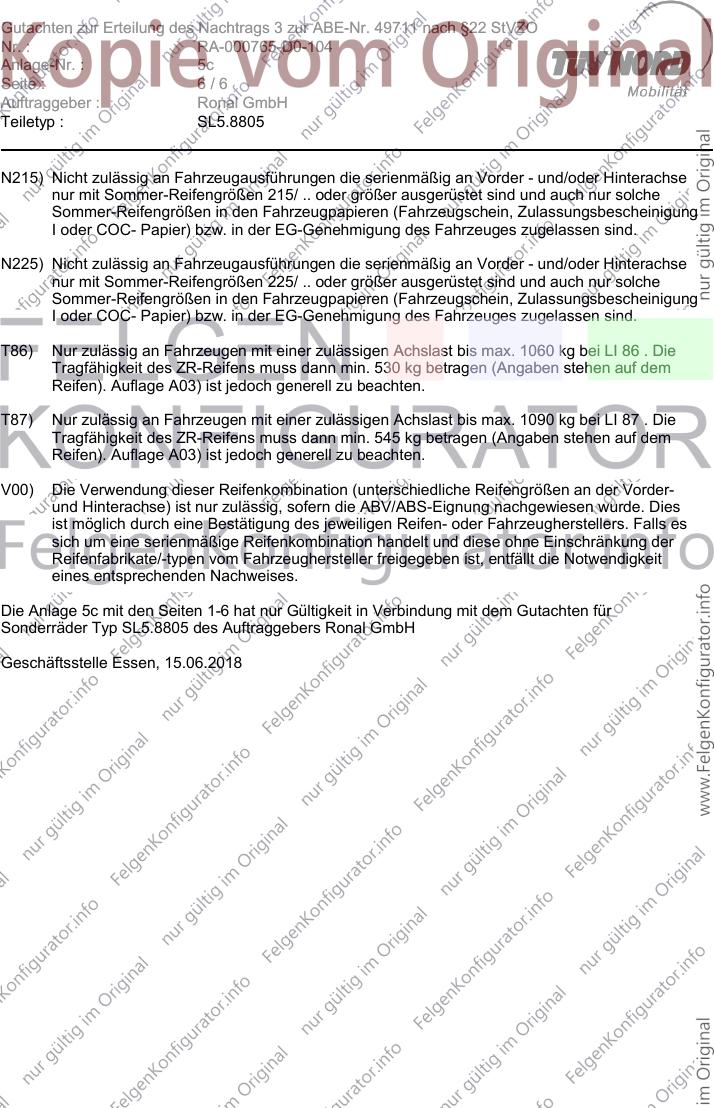

N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T87) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1090 kg bei LI 87 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 545 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 5c mit den Seiten 1-6 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ SL5.8805 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 15.06.2018
