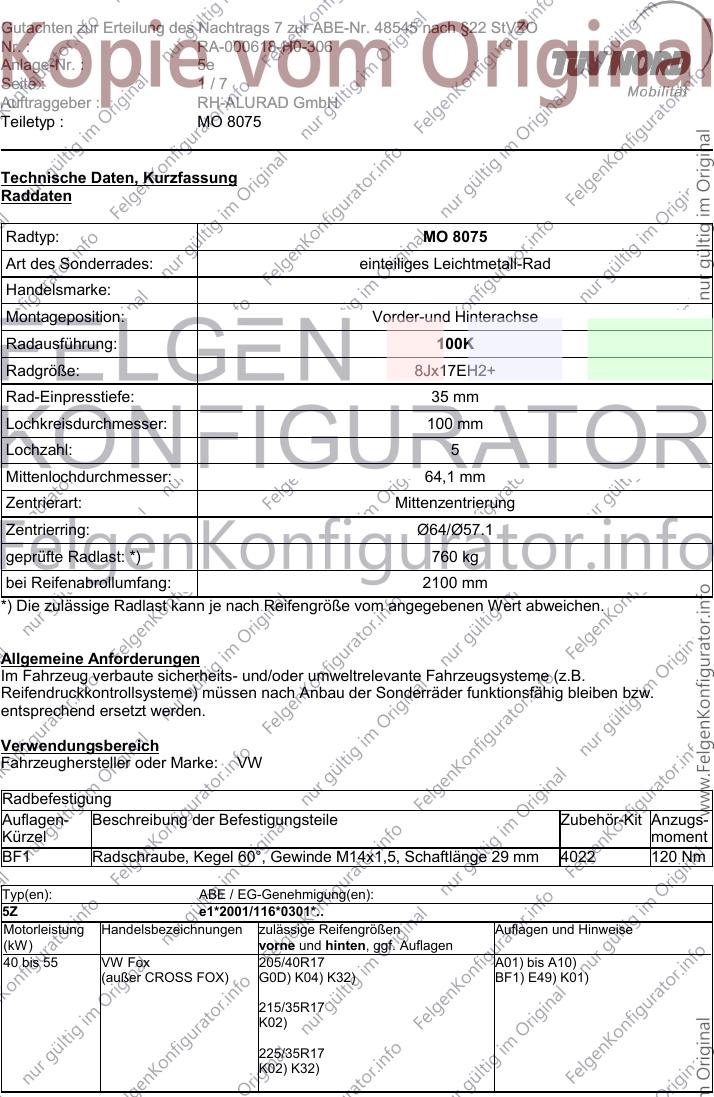

Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 1/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Technische Daten, Kurzfassung
Raddaten
Radtyp: MO 8075
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke:
Montageposition: Vorder-und Hinterachse
Radausführung: 100K
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 64,1 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø64/Ø57.1
geprüfte Radlast: *) 760 kg
bei Reifenabrollumfang: 2100 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm 4022 120 Nm
Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 205/40R17 A01) bis A10)
(außer CROSS FOX) G0D) K04) K32) BF1) E49) K01)
215/35R17
K02)
225/35R17
K02) K32)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 2/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
1J e1*2001/116*0071*.., e1*98/14*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
177 VW Golf R32 225/45R17 A01) bis A10)
BF1) K01) K04) K31) K32)
Typ(en): ABE / EG-Genehmigung(en):
1J e1*2001/116*0071*.., e1*96/79*0071*.., e1*98/14*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 150 VW Golf, Golf 4- 205/45R17 A01) bis A10)
Motion, VW Bora, Bora K03) M00) N215) BF1) K04)
4-Motion
(Schrägheck, Stufenheck, 205/50R17
Kombi, Front-und K01) K31) K32) M00) N215)
Allradantrieb)
215/45R17
K01) K31) N225)
225/45R17
K01) K31) K32)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R17 235/40R17 A01) bis A10)
K03) M00) BF1) N215) V00)
205/50R17 225/45R17 A01) bis A10)
K01) K31) M00) K04) K32) BF1) N215) V00)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 3/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
1Y e1*2001/116*0205*..
9C e1*2001/116*0106*.., e1*97/27*0106*.., e1*98/14*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW New Beetle 205/45R17 A02) bis A10)
(Coupe, Cabrio) M00) BF1)
205/50R17
A01) K03) K31) K33) M00)
215/45R17
A01) K03)
225/45R17
A01) K03) K31) K33)
235/40R17
A01) K03) K31) K33)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/45R17 235/40R17 A01) bis A10)
M00) K33) BF1) V00)
205/50R17 225/45R17 A01) bis A10)
K03) K31) M00) K33) BF1) V00)
215/45R17 245/40R17 A01) bis A10)
K03) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 132 VW Polo 215/35R17 A01) bis A10)
K04) BF1) K01) K47)
225/35R17
K02)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*.., e1*98/14*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 215/35R17 A01) bis A10)
(außer Ausführungen K04) BF1) E48) K01) K47)
Cross Polo, Polo Fun)
225/35R17
K02)
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 4/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 205/40R17 M+S A02) bis A10)
BF1)
215/40R17
A01) K04) K47)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 VW Polo 205/40R17 A01) bis A10)
(außer Cross) K25) K93) N215) BF1) K01) K04)
215/35R17
225/35R17
K25) K28) K90) K93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
205/40R17 225/35R17 A01) bis A10)
K01) K25) K93) K04) K28) K90) BF1) N215) V00)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 bis 141 VW Polo GTI 215/35R17 A01) bis A10)
BF1) K01) K04)
225/35R17
K25) K28) K90) K93)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 VW Polo Cross 205/40R17 A01) bis A10)
N215) BF1) K25) K93)
225/35R17
K01) K04) K28) K90)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 5/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 29 mm
Zubehörkit: 4022
Anzugsmoment: 120 Nm
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 6/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K31) Bei Fahrzeugausführungen mit Turbomotor (Diesel-, Benzinmotor) die serienmäßig nicht mit
der Bereifungsgröße 225/45R17 oder 225/40R18 ausgerüstet sind, ist im rechten vorderen
Radhaus der Luftkanal, der zum Ladeluftkühler führt, zur Fahrzeugmitte hin zu versetzen
(Kontrollmöglichkeit ausreichender Freigängigkeit durch Kreisfahrt). Auflage A01 ist
anzuwenden.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Seitenschutzleiste bis etwa zur
Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
Gutachten zur Erteilung des Nachtrags 7 zur ABE-Nr. 48545 nach §22 StVZO
Nr. : RA-000618-H0-306
Anlage-Nr. : 5e
Seite : 7/7
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
K33) An Achse 2 sind die Radhausausschnittkanten (Kunststoffsicken) von der Stoßfängeroberkante
bis zum Schweller komplett abzuschneiden bzw. zu kürzen.
K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis etwa
100 mm unterhalb der seitlichen Stoßleiste ein Streifen von ca. 25 mm Breite (gemessen von
der Radhausausschnittkante) abzutrennen.
K90) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 5e mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ MO 8075 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 30.07.2018
