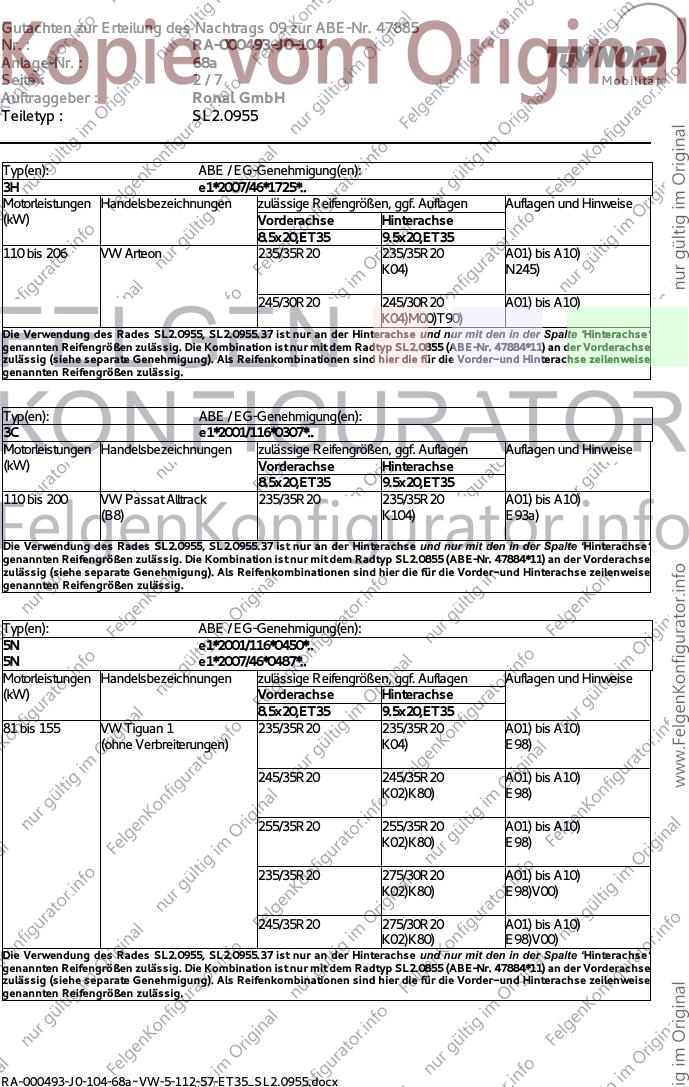

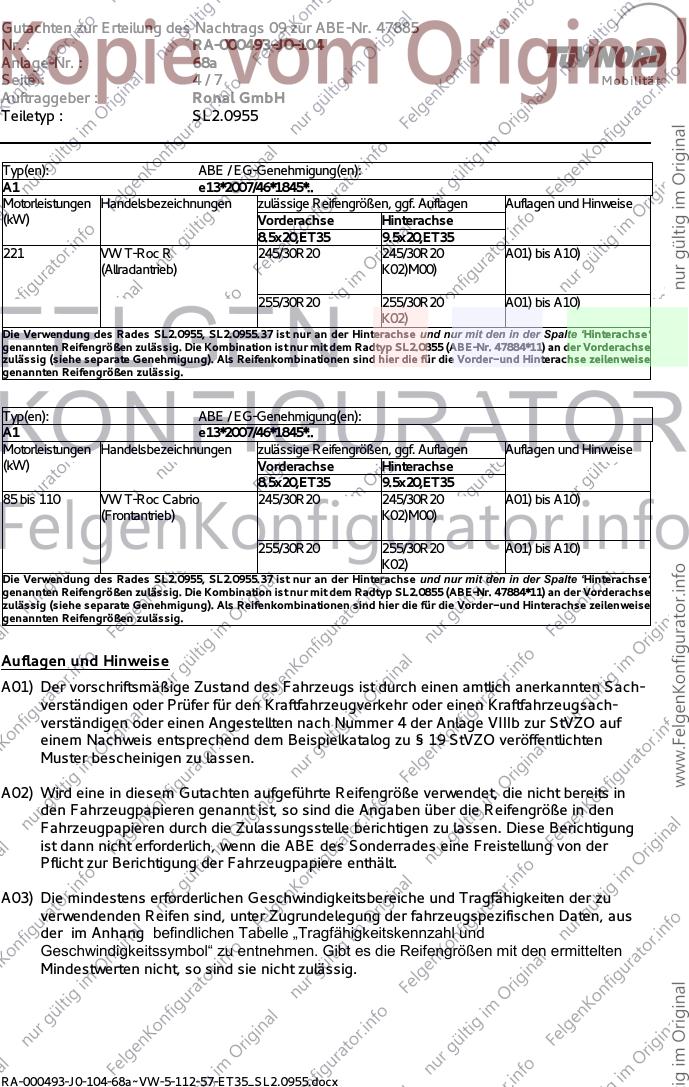

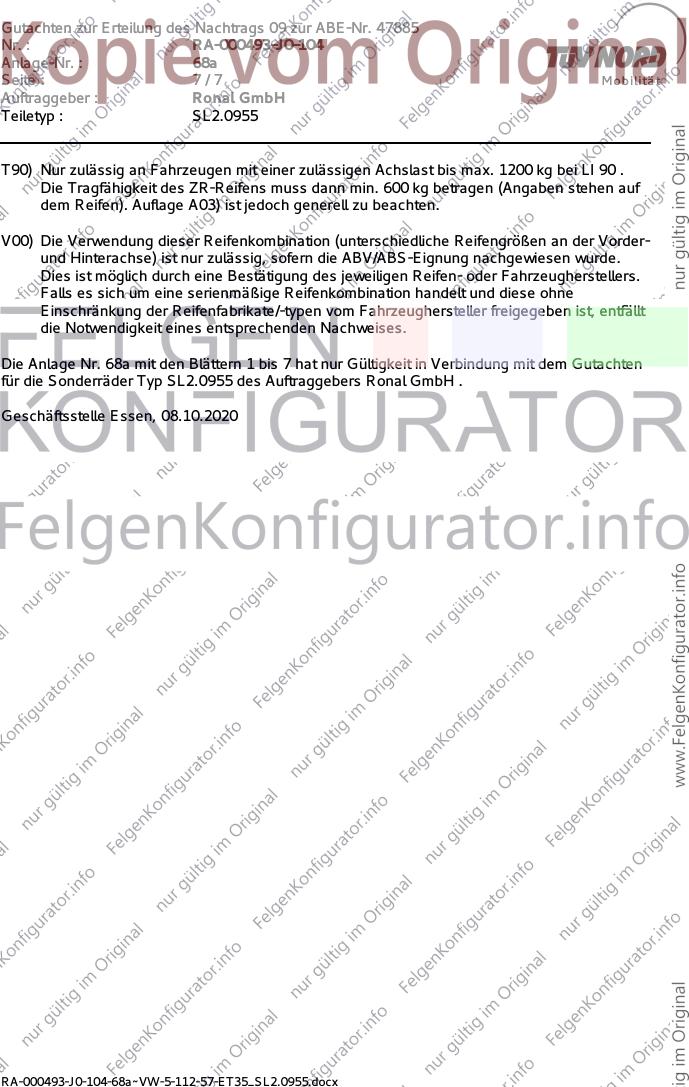

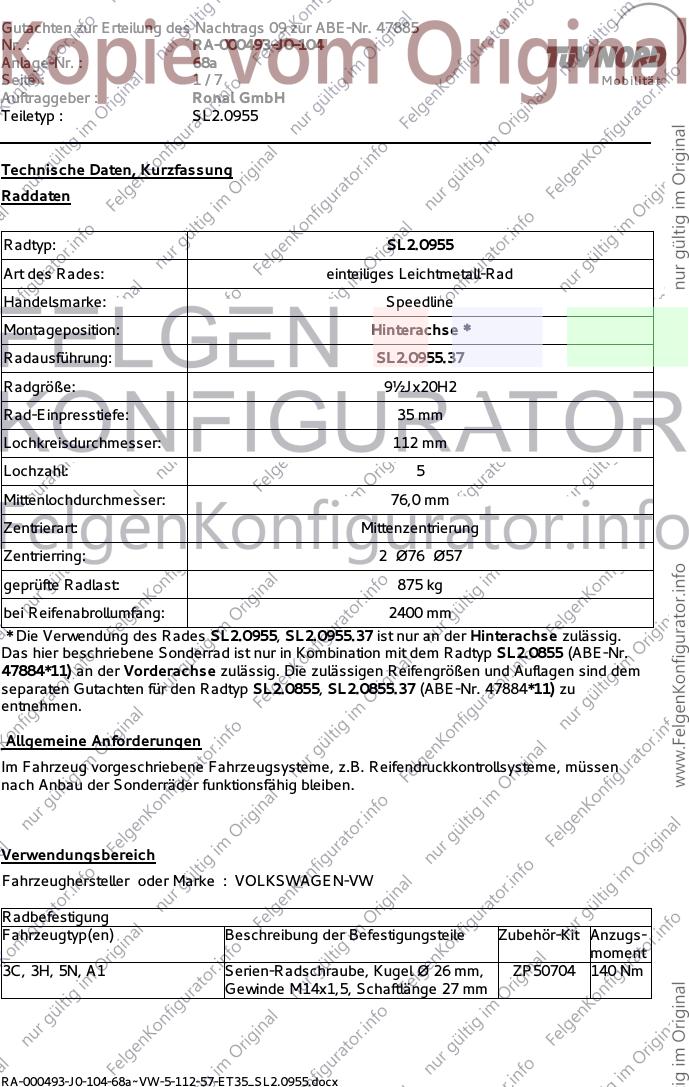

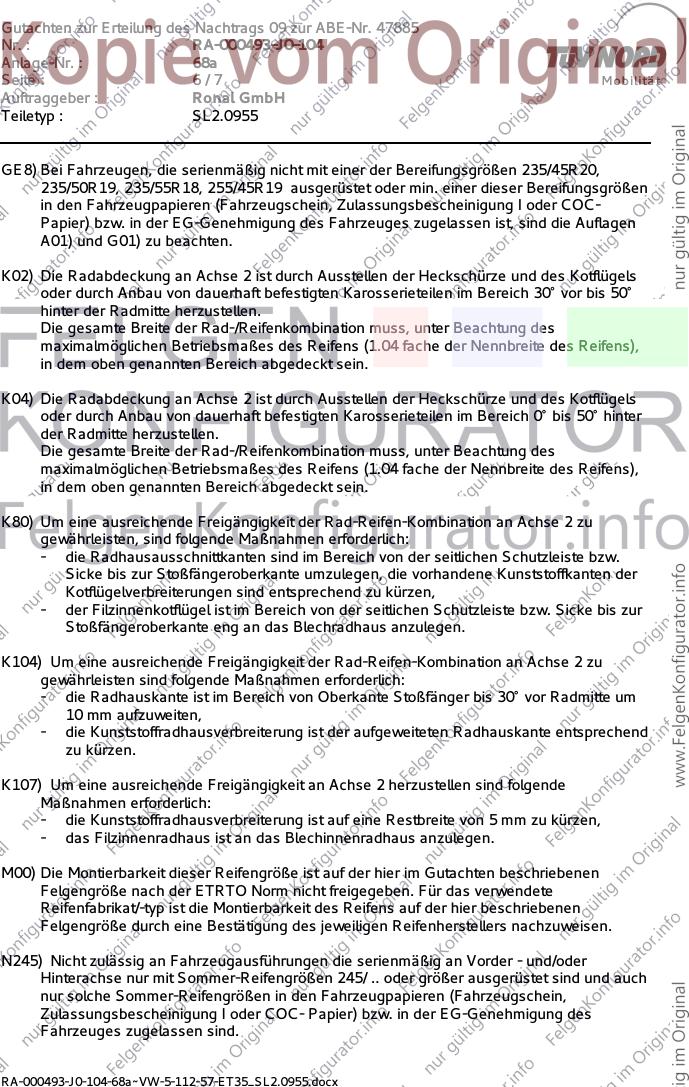

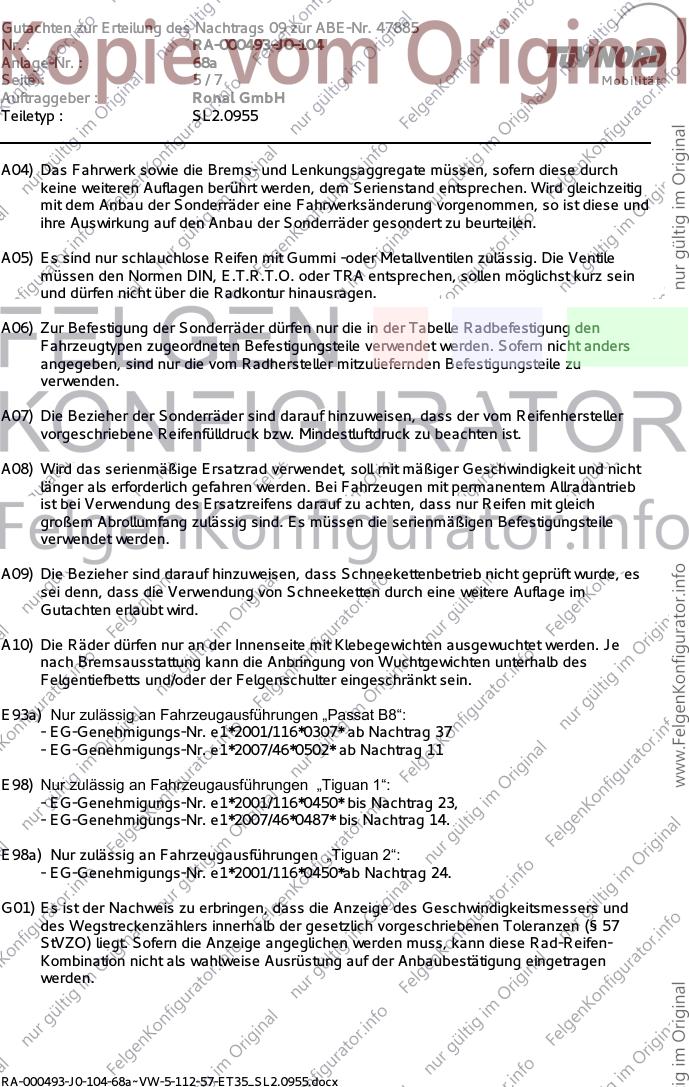

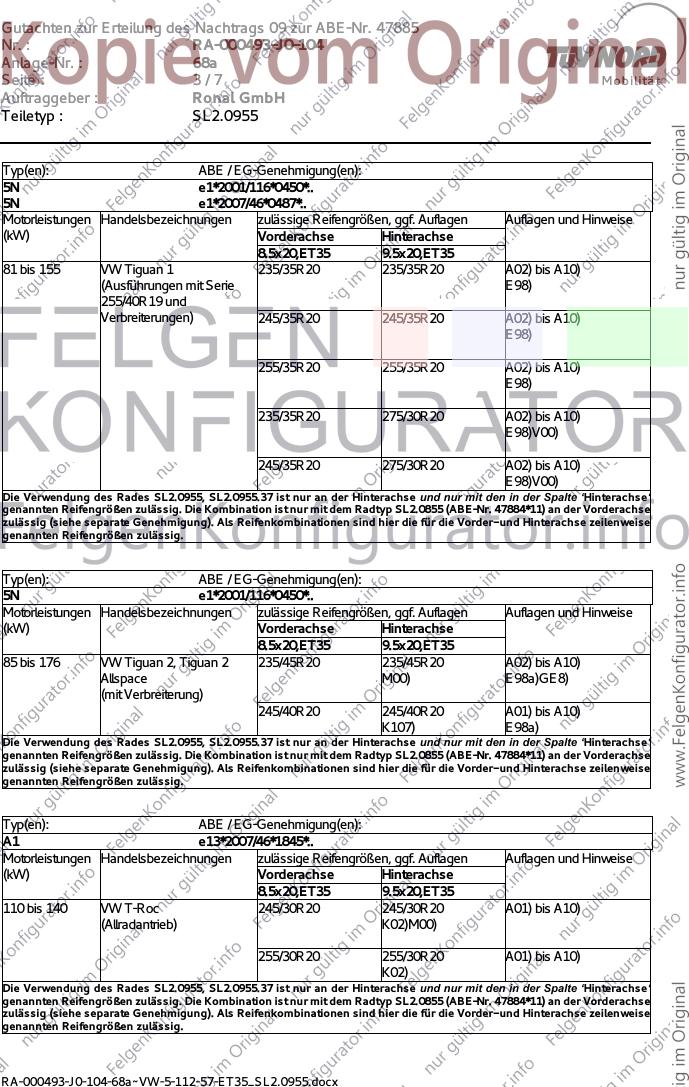

Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0955
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Hinterachse *
Radausführung: SL2.0955.37
Radgröße: 9½Jx20H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 875 kg
bei Reifenabrollumfang: 2400 mm
* Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0855 (ABE-Nr.
47884*11) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0855, SL2.0855.37 (ABE-Nr. 47884*11) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : VOLKSWAGEN-VW

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
3C, 3H, 5N, A1 Serien-Radschraube, Kugel Ø 26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
3H e1*2007/46*1725*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
110 bis 206 VW Arteon 235/35R20 235/35R20 A01) bis A10)
K04) N245)

245/30R20 245/30R20 A01) bis A10)
K04)M00)T90)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
110 bis 200 VW Passat Alltrack 235/35R20 235/35R20 A01) bis A10)
(B8) K104) E93a)

Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
81 bis 155 VW Tiguan 1 235/35R20 235/35R20 A01) bis A10)
(ohne Verbreiterungen) K04) E98)

245/35R20 245/35R20 A01) bis A10)
K02)K80) E98)

255/35R20 255/35R20 A01) bis A10)
K02)K80) E98)

235/35R20 275/30R20 A01) bis A10)
K02)K80) E98)V00)

245/35R20 275/30R20 A01) bis A10)
K02)K80) E98)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
81 bis 155 VW Tiguan 1 235/35R20 235/35R20 A02) bis A10)
(Ausführungen mit Serie E98)
255/40R19 und
Verbreiterungen) 245/35R20 245/35R20 A02) bis A10)
E98)

255/35R20 255/35R20 A02) bis A10)
E98)

235/35R20 275/30R20 A02) bis A10)
E98)V00)

245/35R20 275/30R20 A02) bis A10)
E98)V00)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
85 bis 176 VW Tiguan 2, Tiguan 2 235/45R20 235/45R20 A02) bis A10)
Allspace M00) E98a)GE8)
(mit Verbreiterung)
245/40R20 245/40R20 A01) bis A10)
K107) E98a)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
110 bis 140 VW T-Roc 245/30R20 245/30R20 A01) bis A10)
(Allradantrieb) K02)M00)

255/30R20 255/30R20 A01) bis A10)
K02)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
221 VW T-Roc R 245/30R20 245/30R20 A01) bis A10)
(Allradantrieb) K02)M00)

255/30R20 255/30R20 A01) bis A10)
K02)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET35 9.5x20,ET35
85 bis 110 VW T-Roc Cabrio 245/30R20 245/30R20 A01) bis A10)
(Frontantrieb) K02)M00)

255/30R20 255/30R20 A01) bis A10)
K02)
Die Verwendung des Rades SL2.0955, SL2.0955.37 ist nur an der Hinterachse und nur mit den in der Spalte ‘Hinterachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0855 (ABE-Nr. 47884*11) an der Vorderachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.

E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11

E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.

E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

GE8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20,
235/50R19, 235/55R18, 255/45R19 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.

K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw.
Sicke bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
- der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.

K104) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- die Radhauskante ist im Bereich von Oberkante Stoßfänger bis 30° vor Radmitte um
10 mm aufzuweiten,
- die Kunststoffradhausverbreiterung ist der aufgeweiteten Radhauskante entsprechend
zu kürzen.

K107) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhausverbreiterung ist auf eine Restbreite von 5 mm zu kürzen,
- das Filzinnenradhaus ist an das Blechinnenradhaus anzulegen.

M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.

N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
Gutachten zur Erteilung des Nachtrags 09 zur ABE-Nr. 47885
Nr. : RA-000493-J0-104
Anlage-Nr. : 68a
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0955

T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde.
Dies ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers.
Falls es sich um eine serienmäßige Reifenkombination handelt und diese ohne
Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt
die Notwendigkeit eines entsprechenden Nachweises.

Die Anlage Nr. 68a mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0955 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 08.10.2020

RA-000493-J0-104-68a~VW-5-112-57-ET35_SL2.0955.docx
