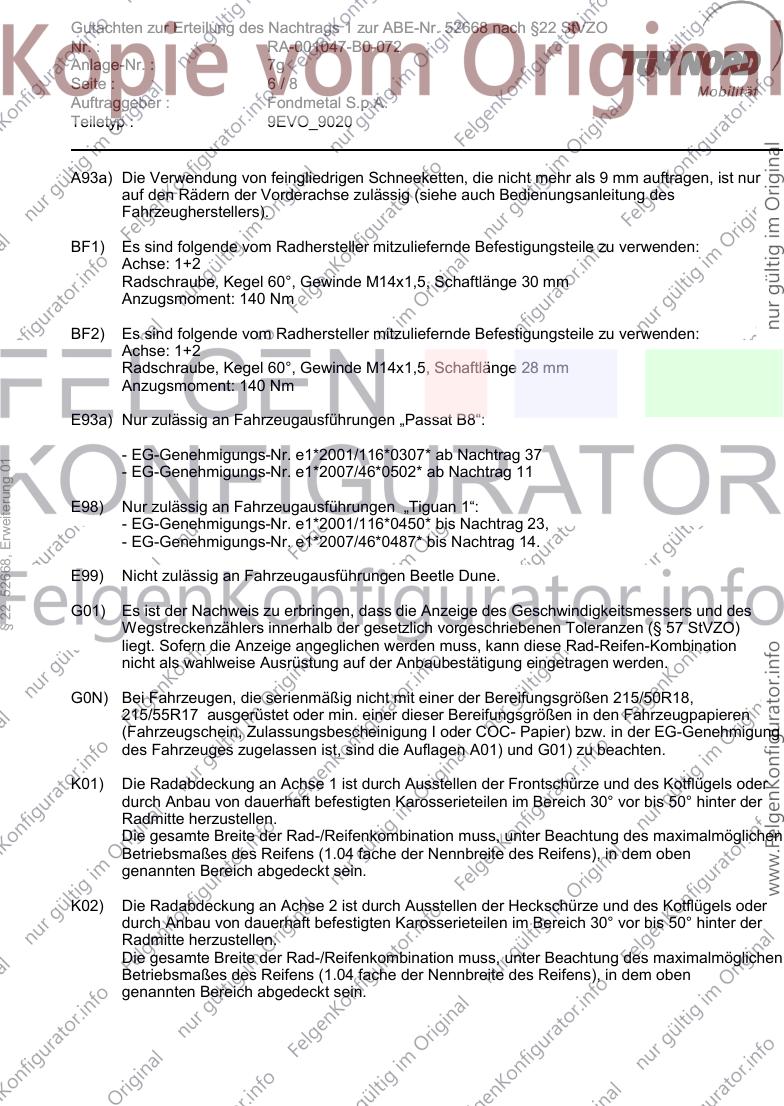

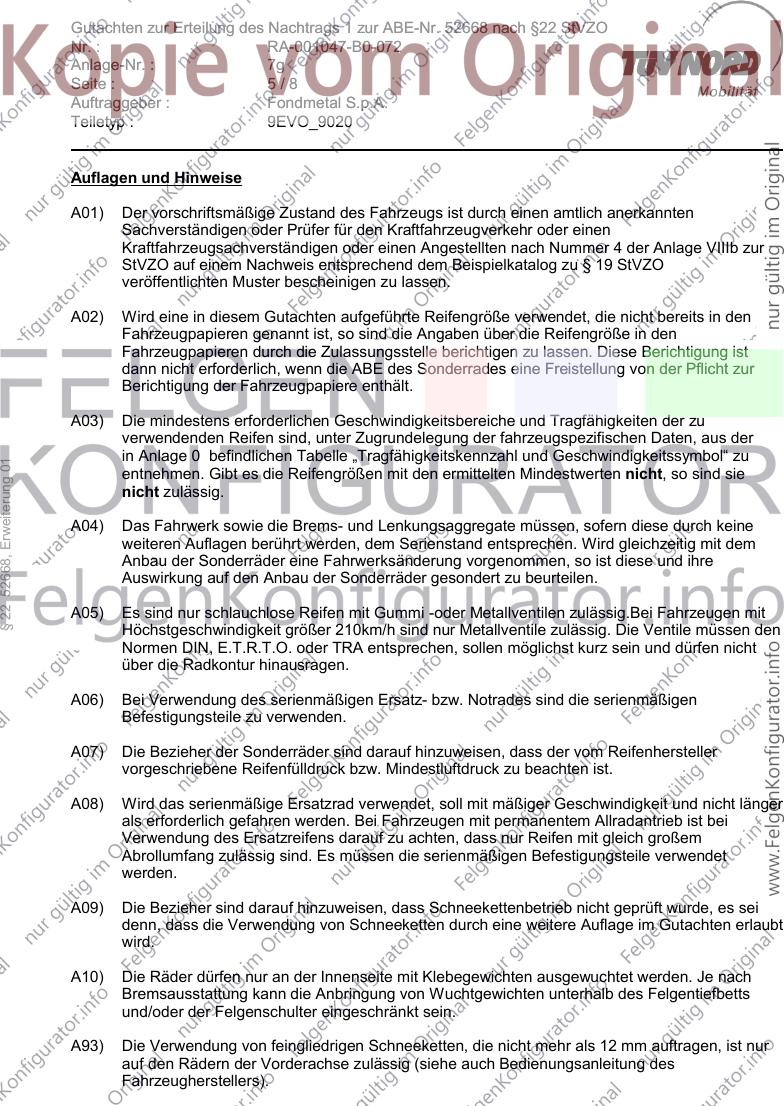

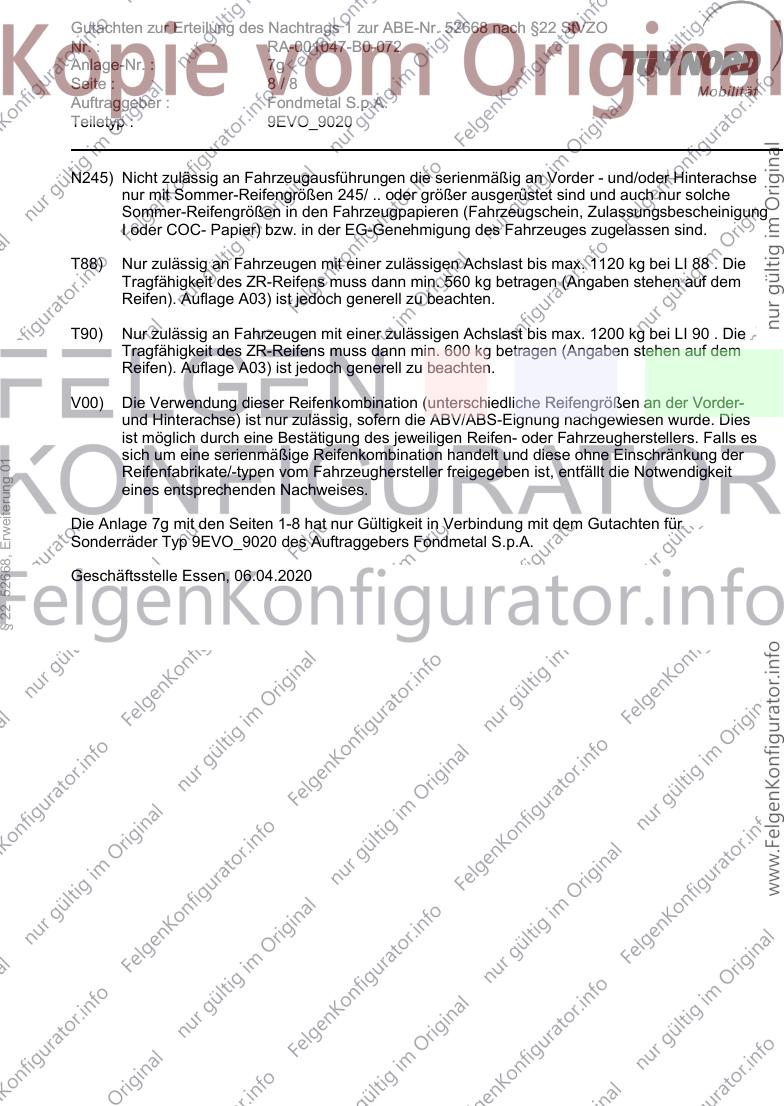

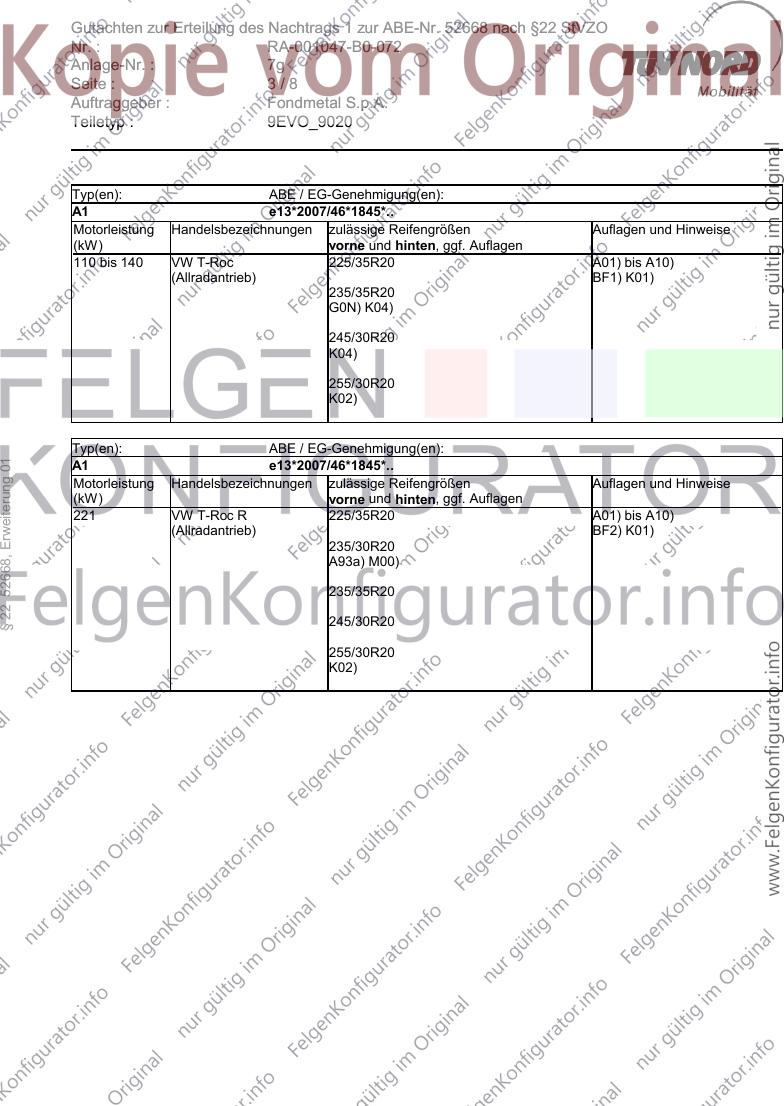

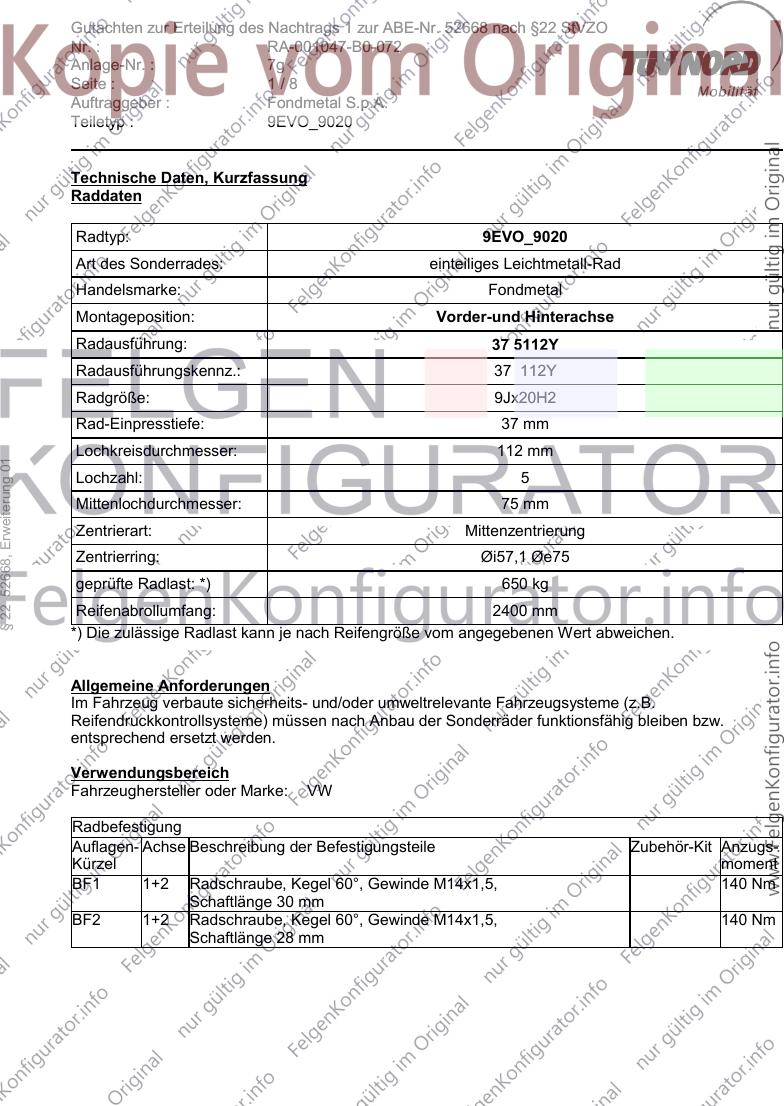

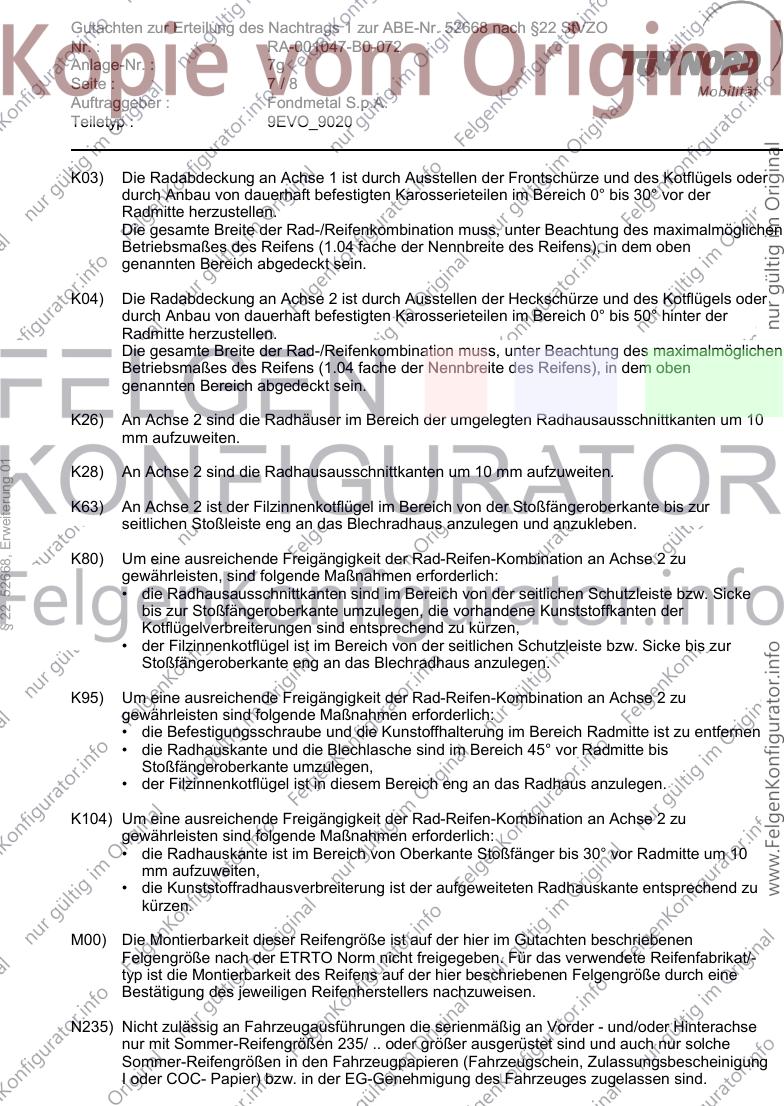

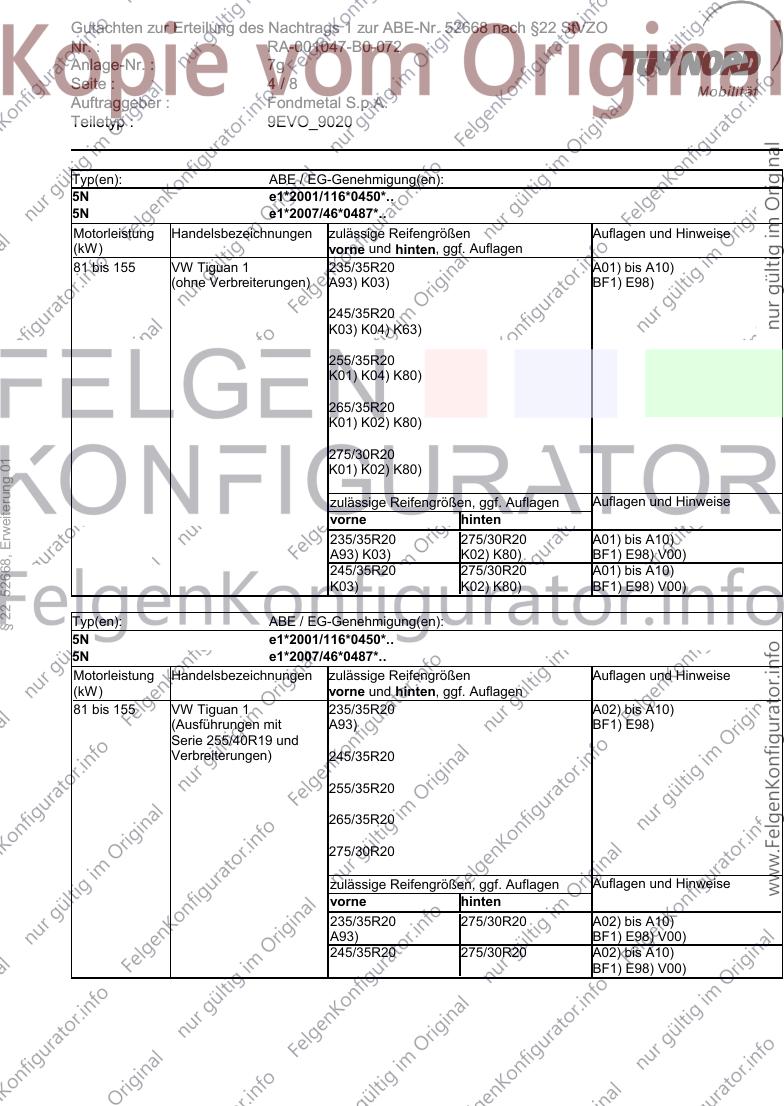

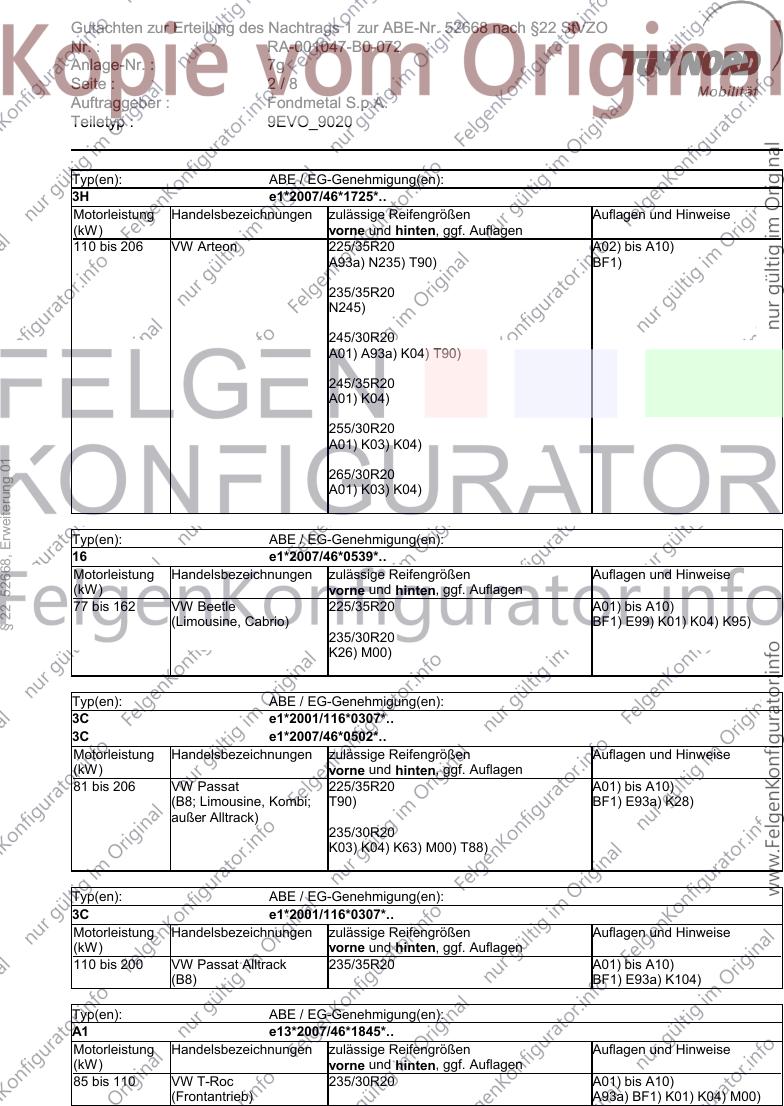

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 1/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Technische Daten, Kurzfassung
Raddaten
Radtyp: 9EVO_9020
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 37 5112Y
Radausführungskennz.: 37 112Y
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 37 mm
Lochkreisdurchmesser: 112 mm
§ 22 52668, Erweiterung 01
Lochzahl: 5
Mittenlochdurchmesser: 75 mm
Zentrierart: Mittenzentrierung
Zentrierring: Øi57,1 Øe75
geprüfte Radlast: *) 650 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 140 Nm
Schaftlänge 30 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, 140 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 2/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Typ(en): ABE / EG-Genehmigung(en):
3H e1*2007/46*1725*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 206 VW Arteon 225/35R20 A02) bis A10)
A93a) N235) T90) BF1)
235/35R20
N245)
245/30R20
A01) A93a) K04) T90)
245/35R20
A01) K04)
255/30R20
A01) K03) K04)
§ 22 52668, Erweiterung 01
265/30R20
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 225/35R20 A01) bis A10)
(Limousine, Cabrio) BF1) E99) K01) K04) K95)
235/30R20
K26) M00)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 206 VW Passat 225/35R20 A01) bis A10)
(B8; Limousine, Kombi; T90) BF1) E93a) K28)
außer Alltrack)
235/30R20
K03) K04) K63) M00) T88)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 200 VW Passat Alltrack 235/35R20 A01) bis A10)
(B8) BF1) E93a) K104)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 110 VW T-Roc 235/30R20 A01) bis A10)
(Frontantrieb) A93a) BF1) K01) K04) M00)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 3/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW T-Roc 225/35R20 A01) bis A10)
(Allradantrieb) BF1) K01)
235/35R20
G0N) K04)
245/30R20
K04)
255/30R20
K02)
Typ(en): ABE / EG-Genehmigung(en):
§ 22 52668, Erweiterung 01
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 VW T-Roc R 225/35R20 A01) bis A10)
(Allradantrieb) BF2) K01)
235/30R20
A93a) M00)
235/35R20
245/30R20
255/30R20
K02)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 4/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A01) bis A10)
(ohne Verbreiterungen) A93) K03) BF1) E98)
245/35R20
K03) K04) K63)
255/35R20
K01) K04) K80)
265/35R20
K01) K02) K80)
275/30R20
§ 22 52668, Erweiterung 01
K01) K02) K80)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/35R20 275/30R20 A01) bis A10)
A93) K03) K02) K80) BF1) E98) V00)
245/35R20 275/30R20 A01) bis A10)
K03) K02) K80) BF1) E98) V00)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(Ausführungen mit A93) BF1) E98)
Serie 255/40R19 und
Verbreiterungen) 245/35R20
255/35R20
265/35R20
275/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/35R20 275/30R20 A02) bis A10)
A93) BF1) E98) V00)
245/35R20 275/30R20 A02) bis A10)
BF1) E98) V00)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 5/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
§ 22 52668, Erweiterung 01
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 6/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 140 Nm
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
§ 22 52668, Erweiterung 01
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0N) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/50R18,
215/55R17 ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 7/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
§ 22 52668, Erweiterung 01
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw. Sicke
bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
• der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu entfernen
• die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K104) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Radhauskante ist im Bereich von Oberkante Stoßfänger bis 30° vor Radmitte um 10
mm aufzuweiten,
• die Kunststoffradhausverbreiterung ist der aufgeweiteten Radhauskante entsprechend zu
kürzen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 52668 nach §22 StVZO
Nr. : RA-001047-B0-072
Anlage-Nr. : 7g
Seite : 8/8
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 9EVO_9020
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
§ 22 52668, Erweiterung 01
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 7g mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 9EVO_9020 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 06.04.2020
