Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 1 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Technische Daten, Kurzfassung
Raddaten
Radtyp: LS6705
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: LS6705.47
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: 765 kg
bei Reifenabrollumfang: 2275 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 2 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AU, AUV, 1K, 1KM, 1KP, 2K, Serien-Radschraube, Kugel Ø26 mm, ZP50704 120 Nm
2KN, 16, 16H Gewinde M14x1,5, Schaftlänge 27 mm
CD Serien-Radschraube, Kugel Ø26 mm, ZP50704 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
1T Touran 1: ZP50704 120 Nm
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
Touran 2: ZP50704 140 Nm
Serien-Radschraube, Kugel Ø26 mm,
Gewinde M14x1,5, Schaftlänge 27 mm
7M Radschraube, Kugel Ø26 mm, Gewinde ZP50792 140 Nm
M14x1,5, Schaftlänge 35 mm
7DB,7DW,7DZ Radschraube, Kugel Ø26 mm, Gewinde ZP50792 160 Nm
M14x1,5, Schaftlänge 35 mm
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 125 VW Caddy, Caddy Maxi, 195/55R16 A02) bis A10)
Caddy Life ER1)N205)T91)
(Frontantrieb, nicht für
Ausführungen Cross 205/55R16
Caddy) A01)B43)K03)K04)
215/50R16
A01)B43)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Cross Caddy, Caddy 205/55R16 A02) bis A10)
Alltrack A01)B43)
(Frontantrieb)
215/50R16
A01)B43)K03)K04)
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 3 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten A93)
Serienreifen in 15Zoll oder
16Zoll) 215/50R16
A01)K03)
225/50R16
A01)K01)
Typ(en): ABE / EG-Genehmigung(en):
1KM e1*2001/116*0328*..
1KM e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 VW Golf 5 Variant, VW Golf 205/55R16 A02) bis A10)
6 Variant, VW Jetta
215/50R16
225/50R16
A01)K03)K64)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 173 VW Golf 6 205/55R16 A02) bis A10)
A93) EF0)
205/55R16 M+S
A93)
215/50R16
225/50R16
A01)K03)
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 4 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Golf 6 Cabrio 195/55R16 A02) bis A10)
A93a)ER1)N205) EF0)
195/60R16
GC7)N205)
205/50R16
N215)
205/55R16
N215)
215/50R16
N225)
215/55R16
G0X)N225)
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
1KP e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Golf Plus 195/55R16 A02) bis A10)
(außer Ausführung Cross ER1)N205)
Golf)
195/55R16 M+S
ER1)W205)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
A01)K01)K04)
215/55R16
A01)K01)K04)
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 5 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Cross Golf 195/55R16 A02) bis A10)
ER1)N205)
195/55R16 M+S
ER1)W205)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
215/55R16
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 96 VW Golf 7 195/55R16 A02) bis A10)
(Version mit Verbundlenker- N205) E90)
Hinterachse)
195/60R16
N205)
205/55R16
215/50R16
215/55R16
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 6 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 162 VW Golf 7 195/55R16 A02) bis A10)
(Version mit Mehrlenker- ER1)N205) E91)
Hinterachse)
195/60R16
N205)
205/55R16
N215)
215/50R16
N225)
215/55R16
N225)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 100 VW e-Golf 205/55R16 A02) bis A10)
215/50R16
215/55R16
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 Variant 195/55R16 A02) bis A10)
(Version mit Verbundlenker- N205) E90)EF0)
Hinterachse)
195/60R16
N205)
205/55R16
215/50R16
215/55R16
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 7 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 135 VW Golf 7 Variant 195/55R16 A02) bis A10)
(Version mit Mehrlenker- ER1)N205) E91)EF0)
Hinterachse)
195/60R16
N205)
205/55R16
N215)
215/50R16
N225)
215/55R16
N225)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 195/55R16 A02) bis A10)
(Version mit ER1)N205) E90)
Verbundlenkerachse)
195/55R16 M+S
ER1)W205)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
215/55R16
225/50R16
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 8 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 195/55R16 A02) bis A10)
(Version mit ER1)N205) E91)
Mehrlenkerachse)
195/55R16 M+S
ER1)W205)
195/60R16
N205)
195/60R16 M+S
W205)
205/55R16
215/50R16
215/55R16
225/50R16
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 VW Golf 8 195/55R16 A02) bis A10)
(Version mit Verbundlenker- A93)N205) E90)
Hinterachse)
205/55R16
215/50R16
215/55R16
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 VW Golf 8 205/55R16 A02) bis A10)
(Version mit Mehrlenker- E91)
Hinterachse) 215/50R16
215/55R16
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 9 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 195/60R16 A02) bis A10)
A93a)N205) E95)
205/55R16
A93a)
215/55R16
225/50R16
235/50R16
A01)K01)K04)K13)K22)
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Jetta 195/55R16 A02) bis A10)
(Facelift, ab Modell 2014) N205) E95a)
195/55R16 M+S
195/60R16
GC7)N205)
195/60R16 M+S
GC7)
205/50R16
205/55R16
215/50R16
215/55R16
G0X)
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 10 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
7M e1*93/81*0023*.., e1*95/54*0023*.., e1*98/14*0023*.., e1*2001/116*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 150 VW Sharan 205/55R16 A02) bis A10)
A93)ER3)N215)
205/55R16 M+S
A93)ER3)
215/55R16
A01)K49)
225/50R16
A01)K03)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 1 195/60R16 A02) bis A10)
(Ausführungen mit kleinsten ER2) E53)E96)
Serienreifen in 15Zoll, außer 205/55R16
Cross)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 VW Touran 1 205/55R16 A02) bis A10)
(Ausführungen mit kleinsten E53)E96)
Serienreifen in 16Zoll, außer
Cross)
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d

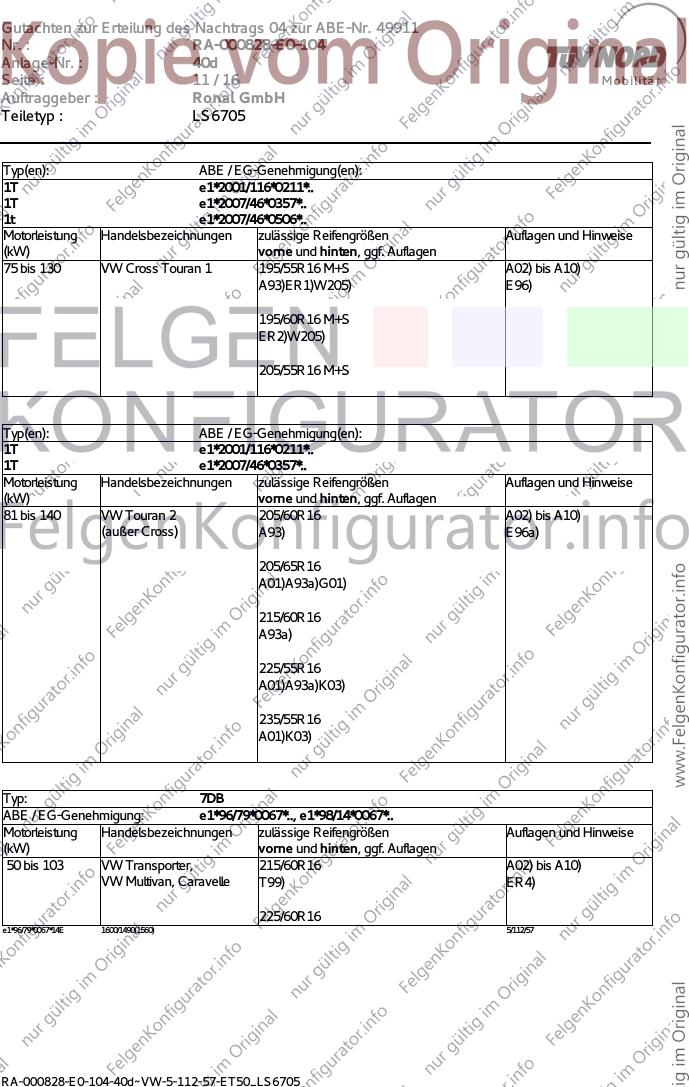

Seite : 11 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1t e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 130 VW Cross Touran 1 195/55R16 M+S A02) bis A10)
A93)ER1)W205) E96)
195/60R16 M+S
ER2)W205)
205/55R16 M+S
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 205/60R16 A02) bis A10)
(außer Cross) A93) E96a)
205/65R16
A01)A93a)G01)
215/60R16
A93a)
225/55R16
A01)A93a)K03)
235/55R16
A01)K03)
Typ: 7DB
ABE / EG-Genehmigung: e1*96/79*0067*.., e1*98/14*0067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 VW Transporter, 215/60R16 A02) bis A10)
VW Multivan, Caravelle T99) ER4)
225/60R16
e1*96/79*0067*14E 1600/1490(1560) 5/112/57
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 12 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
Typ: 7DW
ABE / EG-Genehmigung: e1*96/79*0066*.., e1*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 103 VW Transporter, 215/60R16 A02) bis A10)
VW Multivan, ER4)
VW California 225/60R16
e1*96/79*0066*13E 1510/1490(1560) 5/112/57
Typ: 7DZ
ABE / EG-Genehmigung: e1*97/27*0095*.., e1*98/14*0095*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
65 bis 150 VW Caravelle, 215/60R16 A02) bis A10)
VW Multivan T99) ER4)
225/60R16
e1*97/27*0095*07E 1600/1490(1560) 5/112/57
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 13 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B43) An Achse 2 ist die Halteklammer der ABS Steuerleitung so zu verlegen, dass ein
Mindestabstand von 5 mm zur inneren Reifenflanke vorhanden ist.
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'VL':
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 14 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'ML':
E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* bis Nachtragsstand 15
E95a) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
- e1*2007/46*0539* ab Nachtragsstand 16
E96) Nur zulässig an Fahrzeugausführungen „Touran 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2007/46*0357* bis Nachtrag 13,
- EG-Genehmigungs-Nr. e1*2007/46*0506* bis Nachtrag 00.
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1090 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1230 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1340 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1530 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 15 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0X) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/50R17,
225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
GC7) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18, 225/45R17 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K49) An Achse 2 ist die Befestigungslasche des hinteren Stoßfängers (Kunststoff und Metall)
komplett - auf einer Länge von 60 mm nach hinten - abzutrennen. Der Stoßfänger ist
anschließend mit einer 3 mm Blechschraube neu zu befestigten. Die verbleibende
Ausbuchtung im Kunststoffinnenradhaus muss warm nach innen eingeformt werden.
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
Gutachten zur Erteilung des Nachtrags 04 zur ABE-Nr. 49911
Nr. : RA-000828-E0-104
Anlage-Nr. : 40d
Seite : 16 / 16 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : LS6705
K64) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
- der Filzinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste auf einer Höhe von ca. 50 mm zu kürzen (gemessen von der
Radhausausschnittkante) und klebend zu befestigen,
- die Radhausausschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste um 10 mm aufzuweiten,
- die ins Radhaus ragende Kunststoffkante des Stoßfängers ist ab der Oberkante auf
einer Länge von ca. 100 mm nach unten auf eine Restbreite von ca. 6 mm zu kürzen
(entsprechend der aufgeweiteten Radhauskante), der dahinter befindliche
Kunststoffhalter für den Stoßfänger ist auf gleicher Länge bis zu den
Befestigungsschrauben zu kürzen,
- die an der Stoßfängeroberkante befindliche Blechlasche ist bis zur
Befestigungsschraube zu kürzen.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T91) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1230 kg bei LI 91 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 615 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten .
W205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Reifen der Größen 205/ .. oder größer ausgerüstet sind und auch nur
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage Nr. 40d mit den Blättern 1 bis 16 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ LS6705 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 23.07.2020
RA-000828-E0-104-40d~VW-5-112-57-ET50_LS6705
