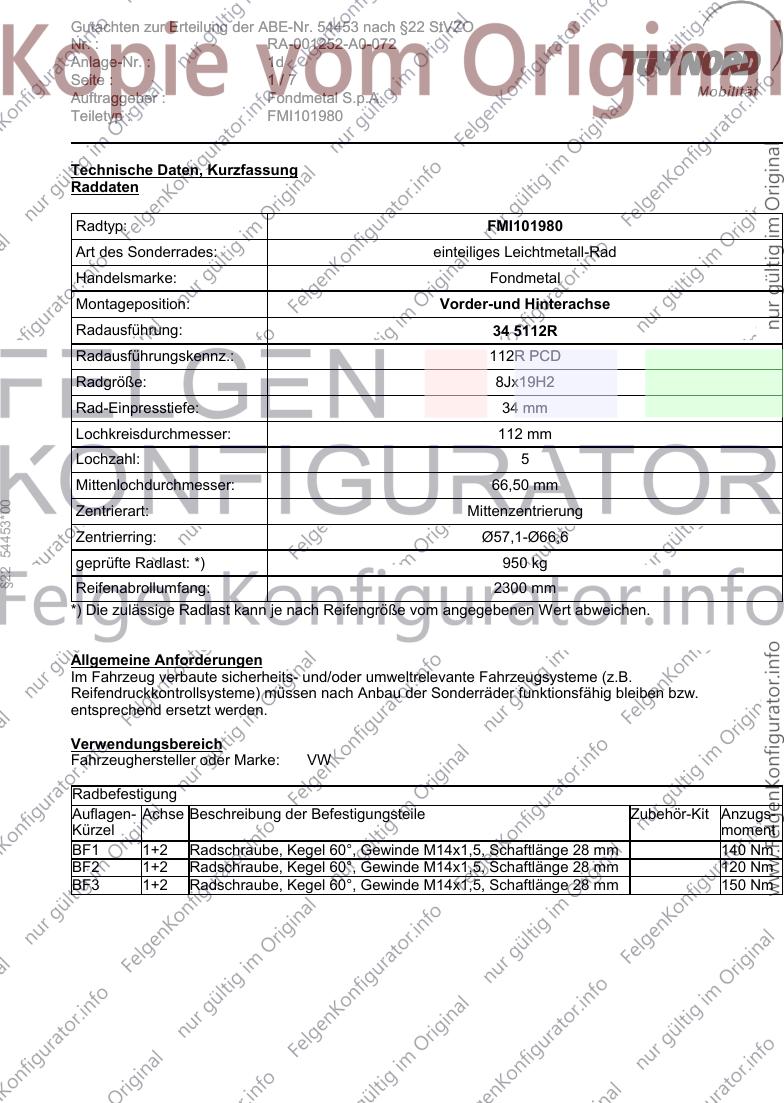

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 1/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
Technische Daten Kurzfassung
Raddaten
Radtyp: FMI101980
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und interachse
Radausführung: 34 5112R
Radausführungskennz.: 112R PCD
Radgröße: 8Jx19H2
Rad-Einpresstiefe: 34 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 54453*00
Zentrierart: Mittenzentrierung
Zentrierring: Ø57,1-Ø66,6
geprüfte Radlast: *) 950 kg
Reifenabrollumfang: 2300 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1 2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm 140 Nm
BF2 1 2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm 120 Nm
BF3 1 2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm 150 Nm

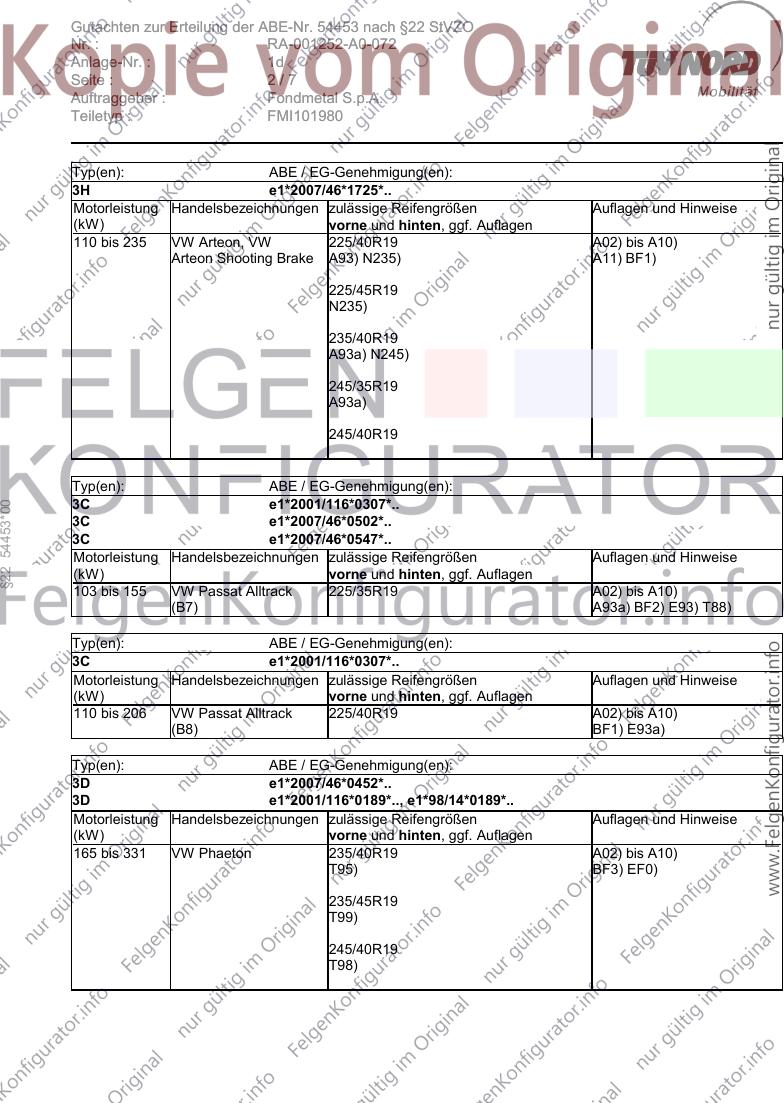

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 2/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
Typ(en): ABE / EG-Genehmigung(en):
3 e1 2007 4 1725 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 235 VW Arteon, VW 225/40R19 A02) bis A10)
Arteon Shooting Brake A93) N235) A11) BF1)
225/45R19
N235)
235/40R19
A93a) N245)
245/35R19
A93a)
245/40R19
Typ(en): ABE / EG-Genehmigung(en):
3C e1 2001 11 0307 ..
§22 54453*00
3C e1 2007 4 0502 ..
3C e1 2007 4 0547 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 bis 155 VW Passat Alltrack 225/35R19 A02) bis A10)
(B7) A93a) BF2) E93) T88)
Typ(en): ABE / EG-Genehmigung(en):
3C e1 2001 11 0307 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 206 VW Passat Alltrack 225/40R19 A02) bis A10)
(B8) BF1) E93a)
Typ(en): ABE / EG-Genehmigung(en):
3D e1 2007 4 0452 ..
3D e1 2001 11 0189 .. e1 98 14 0189 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 235/40R19 A02) bis A10)
T95) BF3) EF0)
235/45R19
T99)
245/40R19
T98)

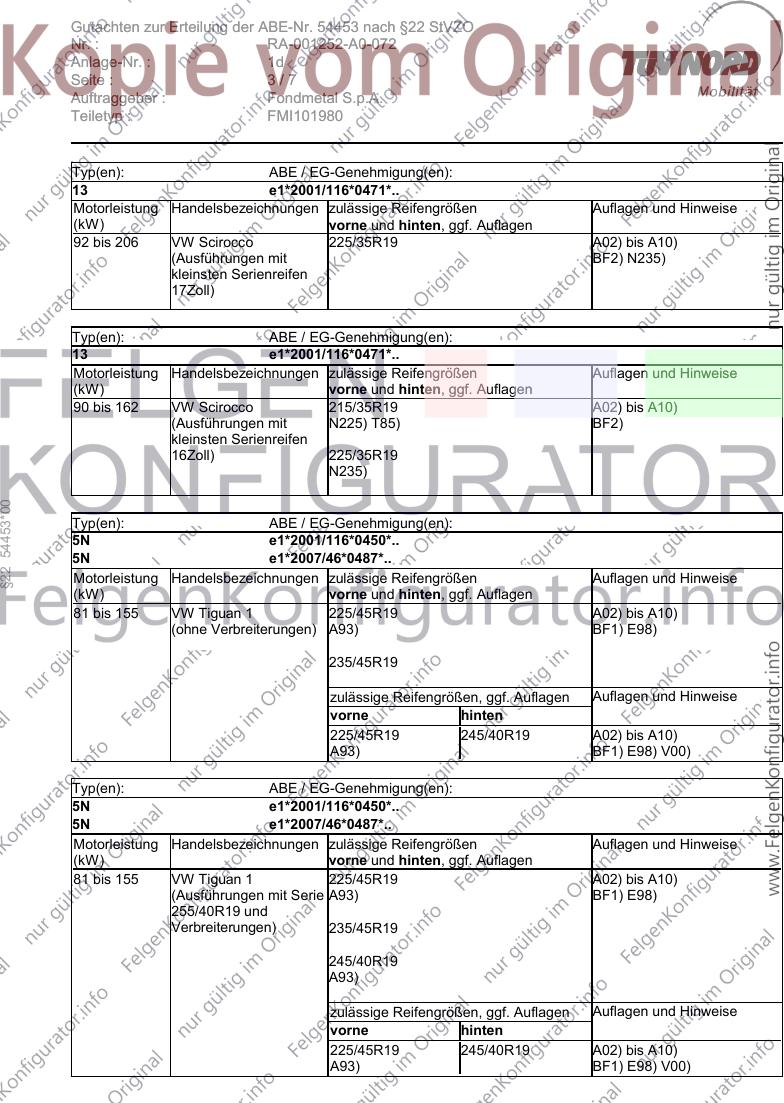

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 3/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
Typ(en): ABE / EG-Genehmigung(en):
13 e1 2001 11 0471 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
92 bis 206 VW Scirocco 225/35R19 A02) bis A10)
(Ausführungen mit BF2) N235)
kleinsten Serienreifen
17Zoll)
Typ(en): ABE / EG-Genehmigung(en):
13 e1 2001 11 0471 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 162 VW Scirocco 215/35R19 A02) bis A10)
(Ausführungen mit N225) T85) BF2)
kleinsten Serienreifen
16Zoll) 225/35R19
N235)
§22 54453*00
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
5N e1 2007 4 0487 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 225/45R19 A02) bis A10)
(ohne Verbreiterungen) A93) BF1) E98)
235/45R19
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R19 245/40R19 A02) bis A10)
A93) BF1) E98) V00)
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
5N e1 2007 4 0487 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 225/45R19 A02) bis A10)
(Ausführungen mit Serie A93) BF1) E98)
255/40R19 und
Verbreiterungen) 235/45R19
245/40R19
A93)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
225/45R19 245/40R19 A02) bis A10)
A93) BF1) E98) V00)

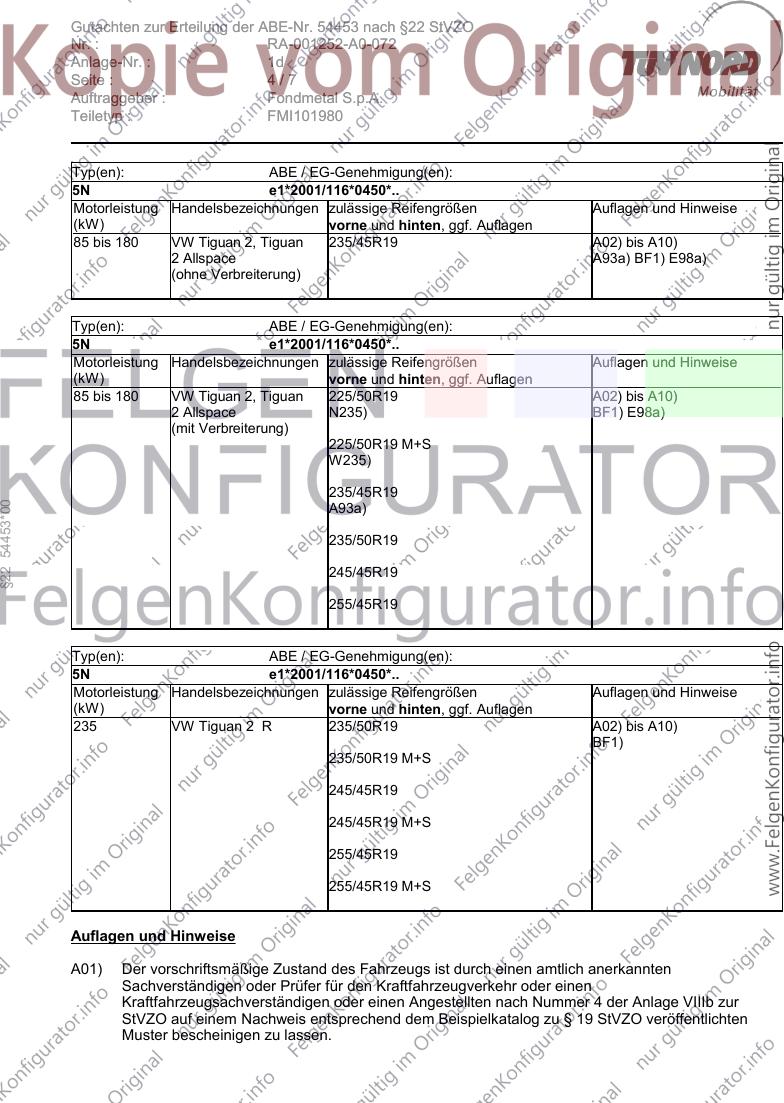

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 4/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 235/45R19 A02) bis A10)
2 Allspace A93a) BF1) E98a)
(ohne Verbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 225/50R19 A02) bis A10)
2 Allspace N235) BF1) E98a)
(mit Verbreiterung)
225/50R19 M S
W235)
235/45R19
§22 54453*00
A93a)
235/50R19
245/45R19
255/45R19
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 VW Tiguan 2 R 235/50R19 A02) bis A10)
BF1)
235/50R19 M S
245/45R19
245/45R19 M S
255/45R19
255/45R19 M S
Auflagen und inweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

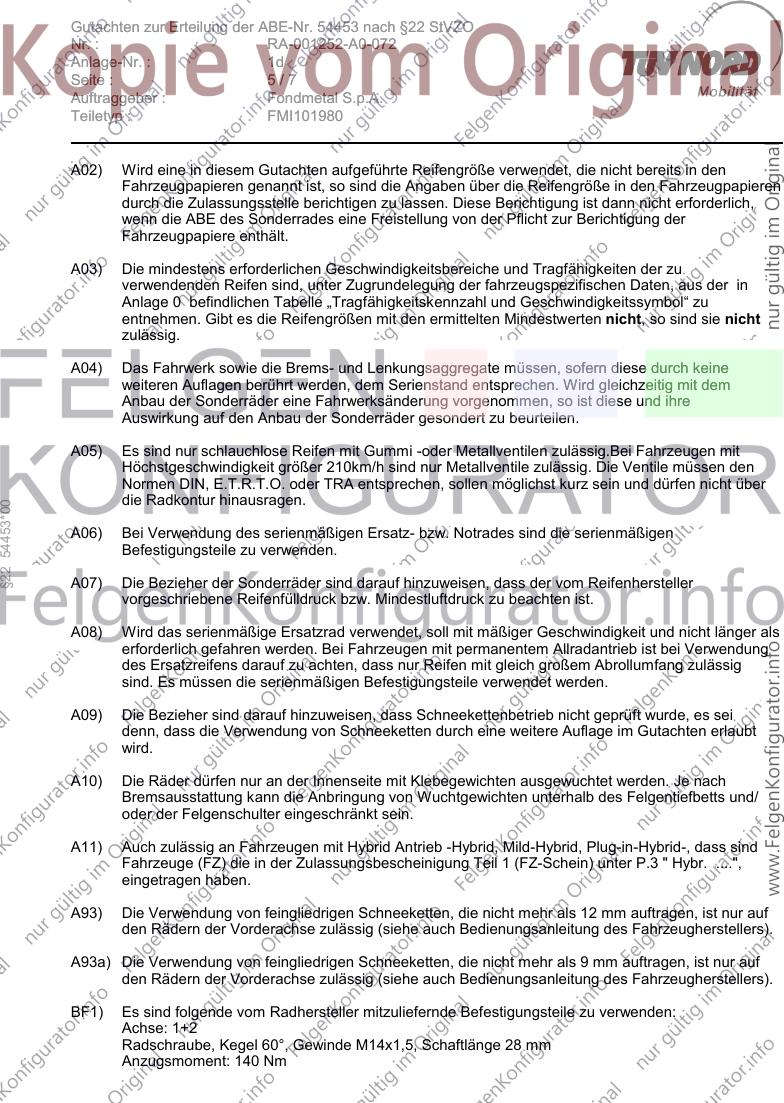

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 5/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle Tragfähigkeitskennzahl und Geschwindigkeitssymbol zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
§22 54453*00
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1 2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 140 Nm

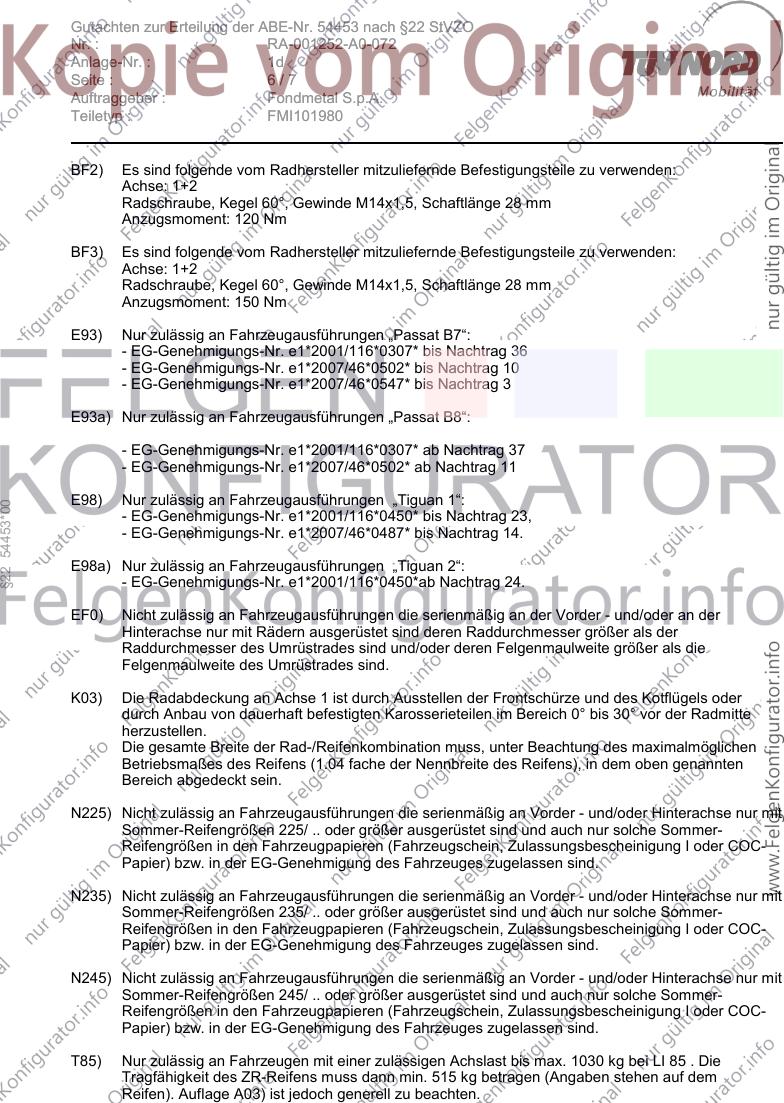

Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d
Seite : 6/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1 2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 120 Nm
BF3) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1 2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Anzugsmoment: 150 Nm
E93) Nur zulässig an Fahrzeugausführungen Passat B7 :
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36
- EG-Genehmigungs-Nr. e1*2007/46*0502* bis Nachtrag 10
- EG-Genehmigungs-Nr. e1*2007/46*0547* bis Nachtrag 3
E93a) Nur zulässig an Fahrzeugausführungen Passat B8 :
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E98) Nur zulässig an Fahrzeugausführungen Tiguan 1 :
§22 54453*00
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen Tiguan 2 :
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 54453 nach §22 StVZO
Nr. : RA-001252-A0-072
Anlage-Nr. : 1d

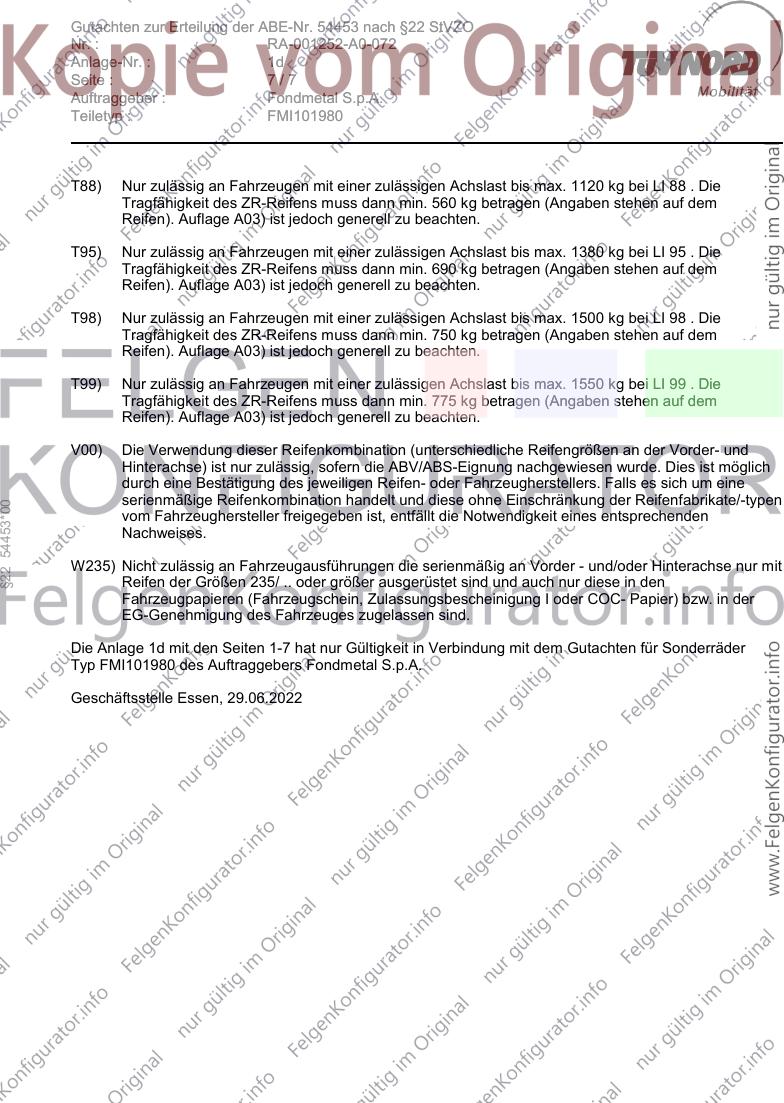

Seite : 7/7
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI101980
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
§22 54453*00
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Reifen der Größen 235/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 1d mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ FMI101980 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 29.06.2022
