Gutachten zur Erteilung der ABE-Nr. 54726 nach §22 StVZO
Nr. : RA-001332-A0-072
Anlage-Nr. : 9e
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83002090

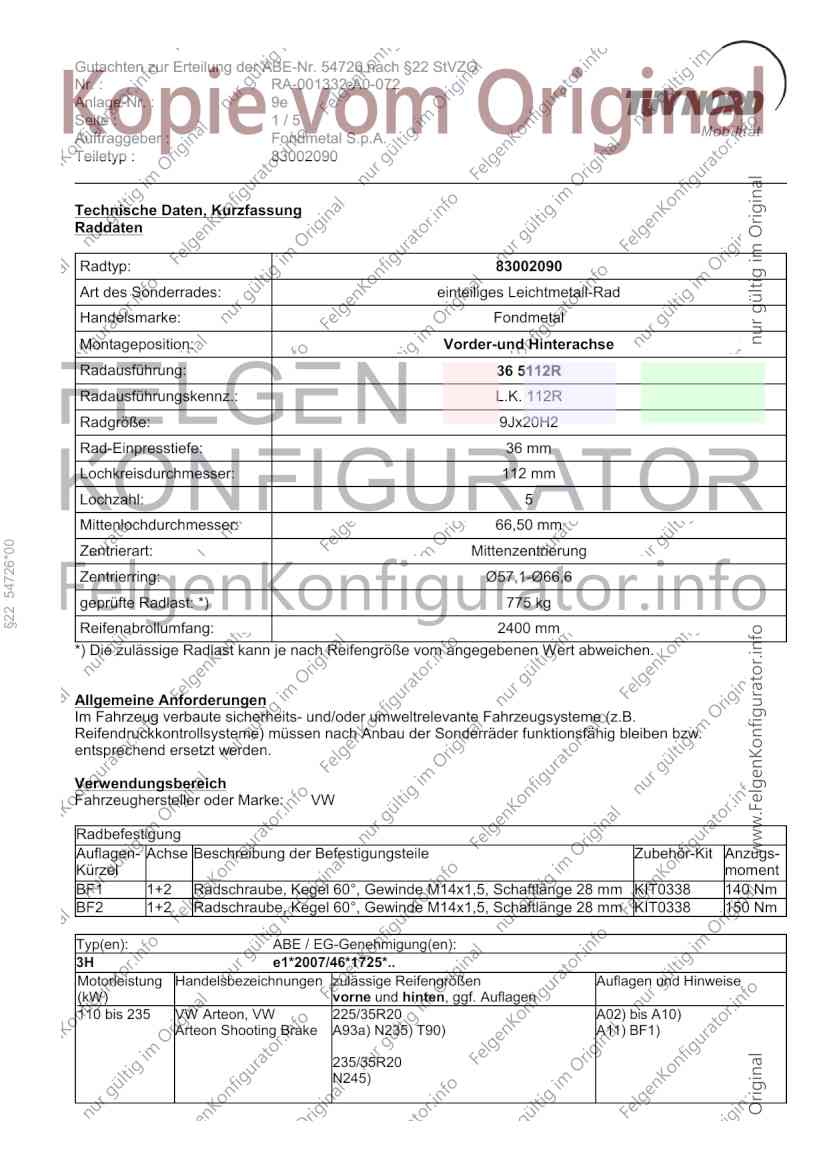

Technische Daten, Kurzfassung
Raddaten
Radtyp: 83002090
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 3 5112R
Radausführungskennz.: L.K. 112R
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 36 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 54726*00
Zentrierart: Mittenzentrierung
Zentrierring: Ø57,1-Ø66,6
geprüfte Radlast: *) 775 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1 2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm KIT0338 140 Nm
BF2 1 2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm KIT0338 150 Nm
Typ(en): ABE / EG-Genehmigung(en):
3H e1 2007 4 1725 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 235 VW Arteon, VW 225/35R20 A02) bis A10)
Arteon Shooting Brake A93a) N235) T90) A11) BF1)
235/35R20
N245)
Gutachten zur Erteilung der ABE-Nr. 54726 nach §22 StVZO
Nr. : RA-001332-A0-072
Anlage-Nr. : 9e
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83002090

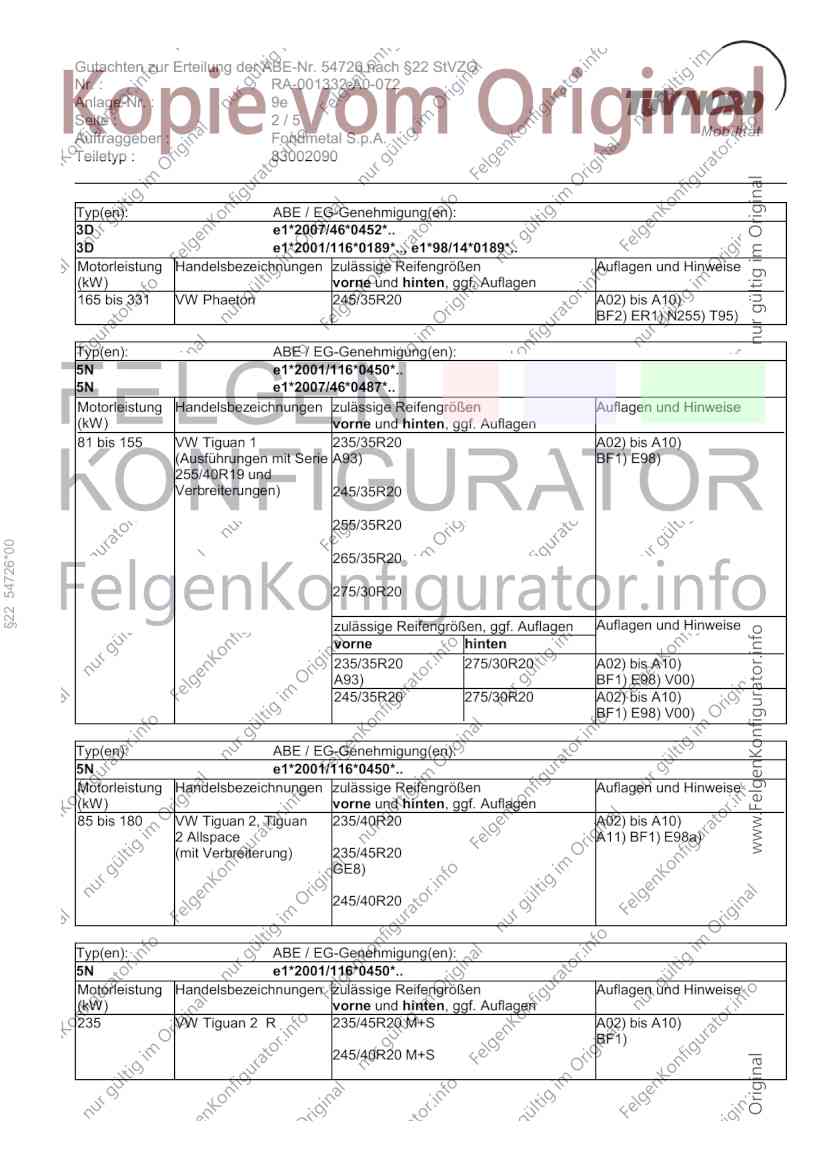

Typ(en): ABE / EG-Genehmigung(en):
3D e1 2007 4 0452 ..
3D e1 2001 11 0189 .., e1 98 14 0189 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 245/35R20 A02) bis A10)
BF2) ER1) N255) T95)
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
5N e1 2007 4 0487 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(Ausführungen mit Serie A93) BF1) E98)
255/40R19 und
Verbreiterungen) 245/35R20
255/35R20
§22 54726*00
265/35R20
275/30R20
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/35R20 275/30R20 A02) bis A10)
A93) BF1) E98) V00)
245/35R20 275/30R20 A02) bis A10)
BF1) E98) V00)
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 235/40R20 A02) bis A10)
2 Allspace A11) BF1) E98a)
(mit Verbreiterung) 235/45R20
GE8)
245/40R20
Typ(en): ABE / EG-Genehmigung(en):
5N e1 2001 11 0450 ..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 VW Tiguan 2 R 235/45R20 M S A02) bis A10)
BF1)
245/40R20 M S
Gutachten zur Erteilung der ABE-Nr. 54726 nach §22 StVZO
Nr. : RA-001332-A0-072
Anlage-Nr. : 9e
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83002090

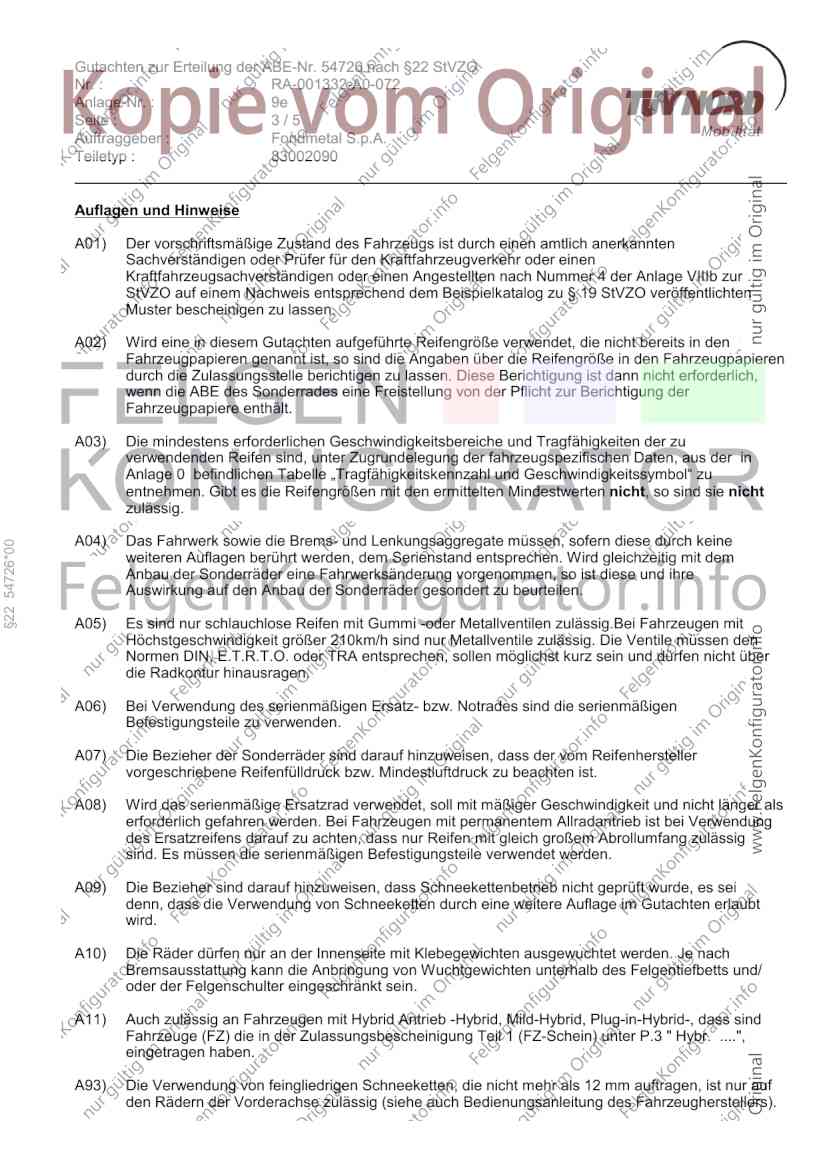

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle Tragfähigkeitskennzahl und Geschwindigkeitssymbol zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
§22 54726*00
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass sind
Fahrzeuge (FZ) die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 " Hybr. ....",
eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
Gutachten zur Erteilung der ABE-Nr. 54726 nach §22 StVZO
Nr. : RA-001332-A0-072
Anlage-Nr. : 9e
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83002090

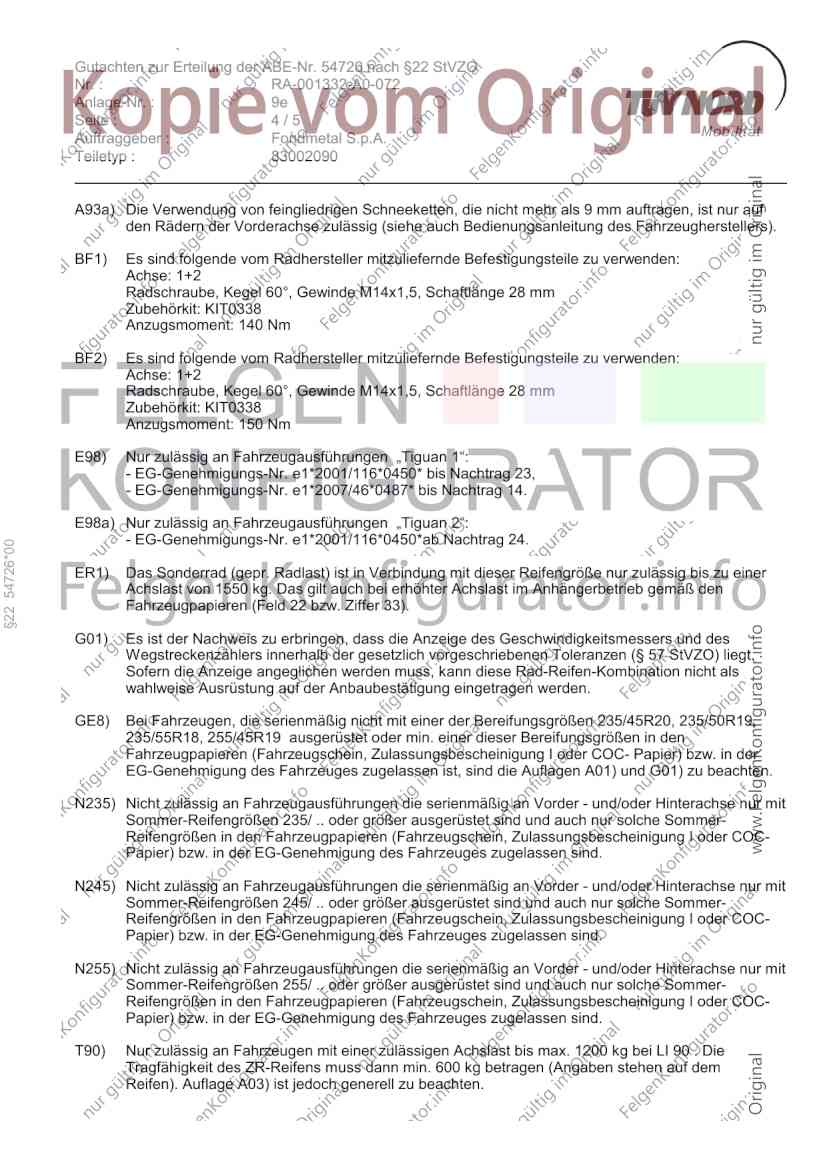

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1 2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: KIT0338
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1 2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: KIT0338
Anzugsmoment: 150 Nm
E98) Nur zulässig an Fahrzeugausführungen Tiguan 1 :
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen Tiguan 2 :
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
§22 54726*00
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
Achslast von 1550 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß den
Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
GE8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20, 235/50R19,
235/55R18, 255/45R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Gutachten zur Erteilung der ABE-Nr. 54726 nach §22 StVZO
Nr. : RA-001332-A0-072
Anlage-Nr. : 9e
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : 83002090

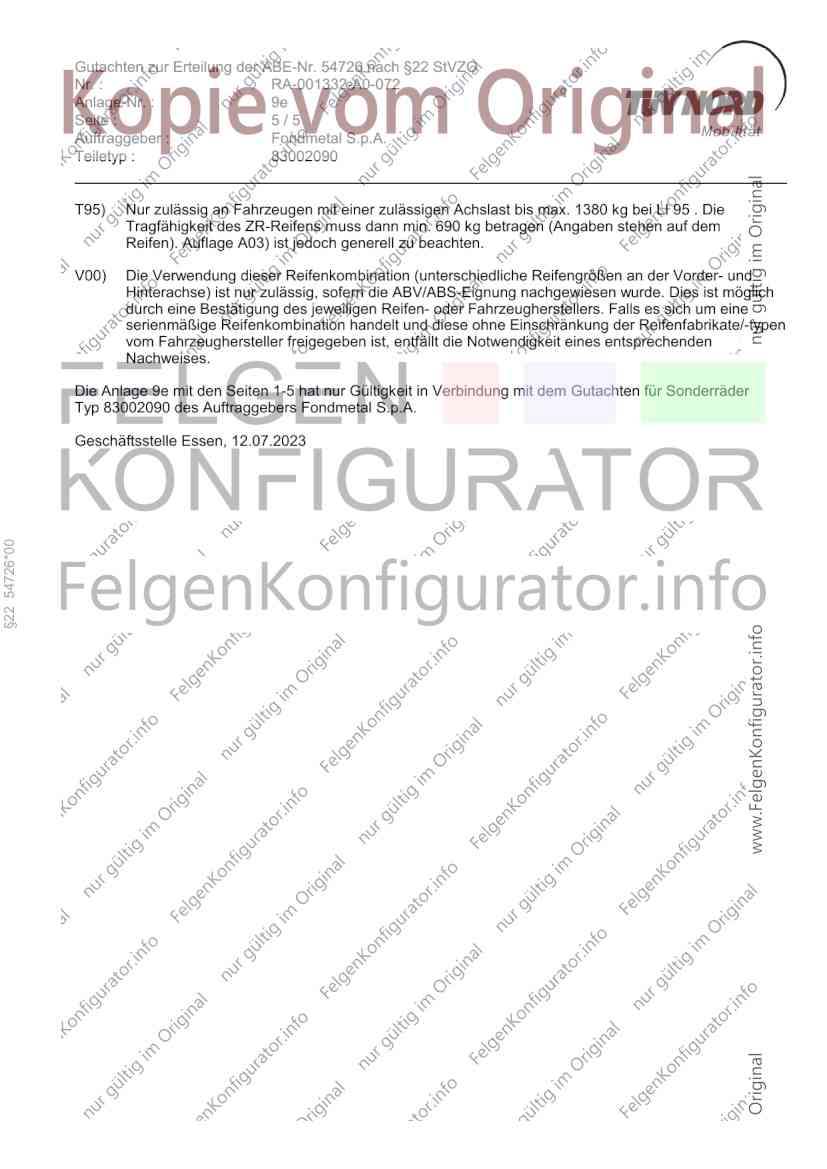

T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
Nachweises.
Die Anlage 9e mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ 83002090 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 12.07.2023
