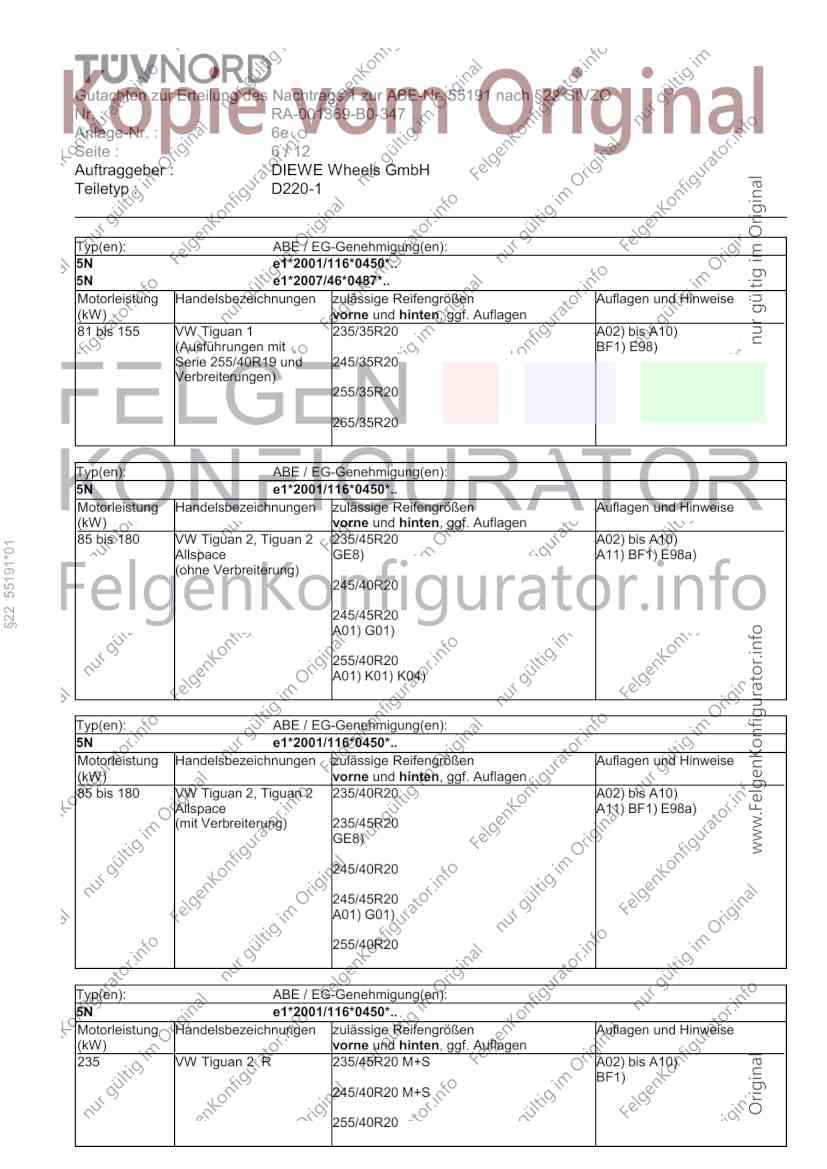

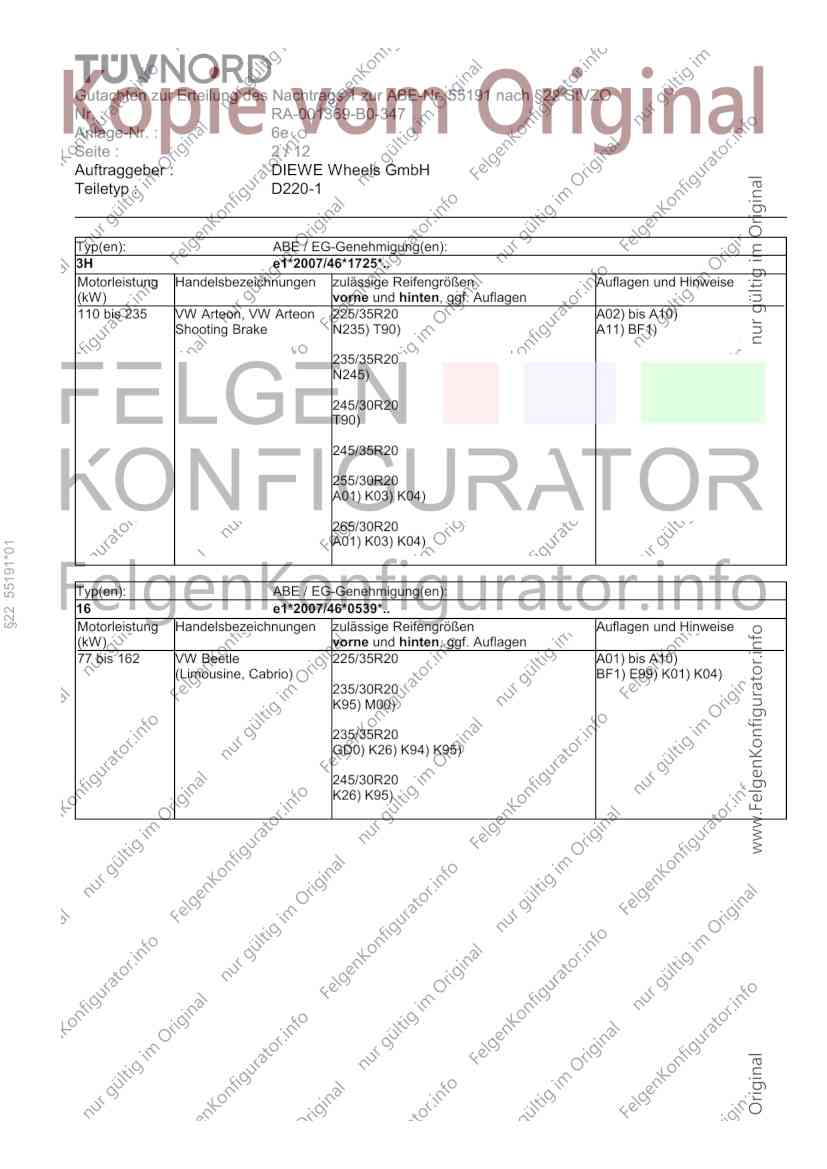

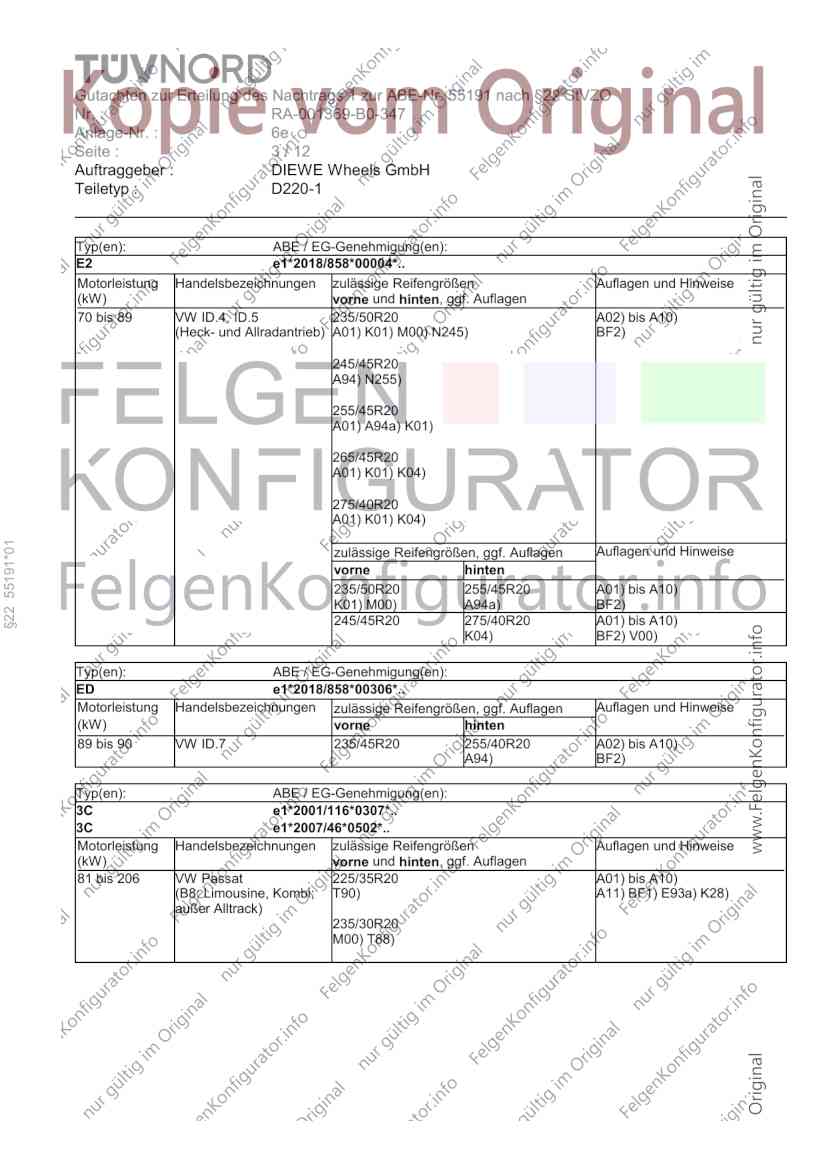

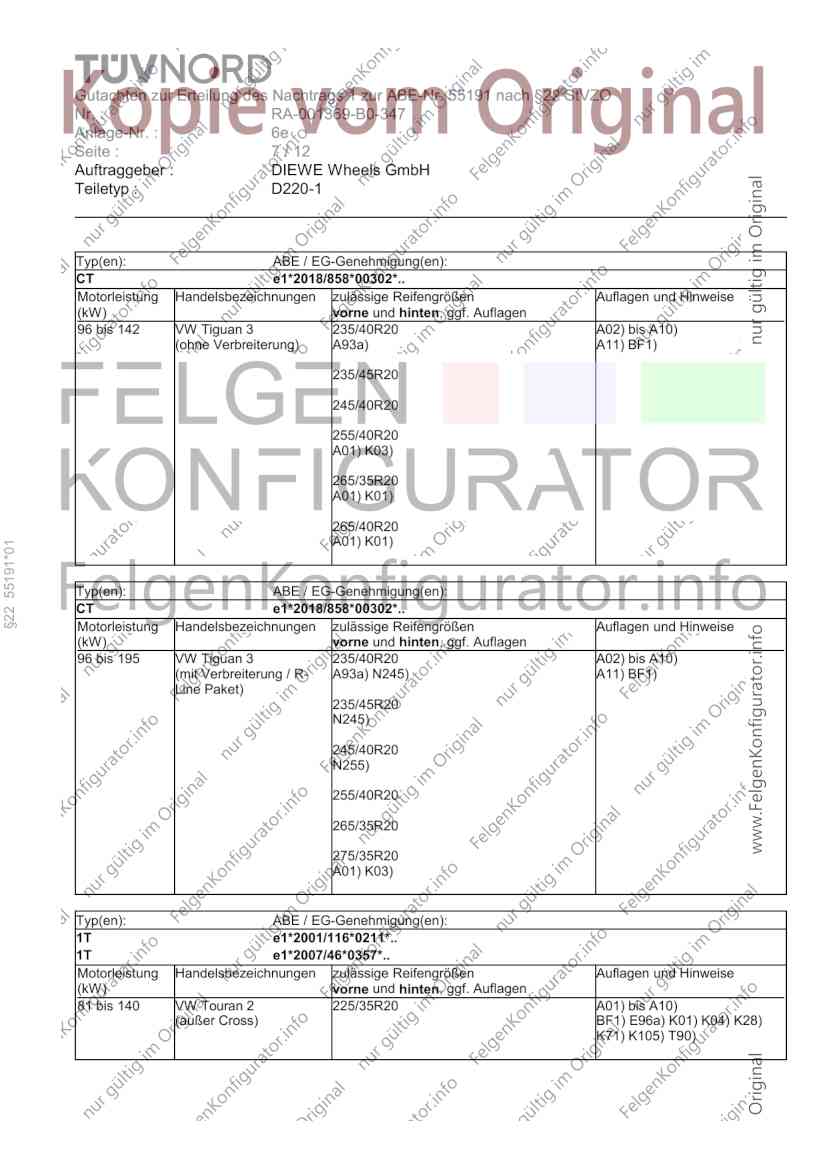

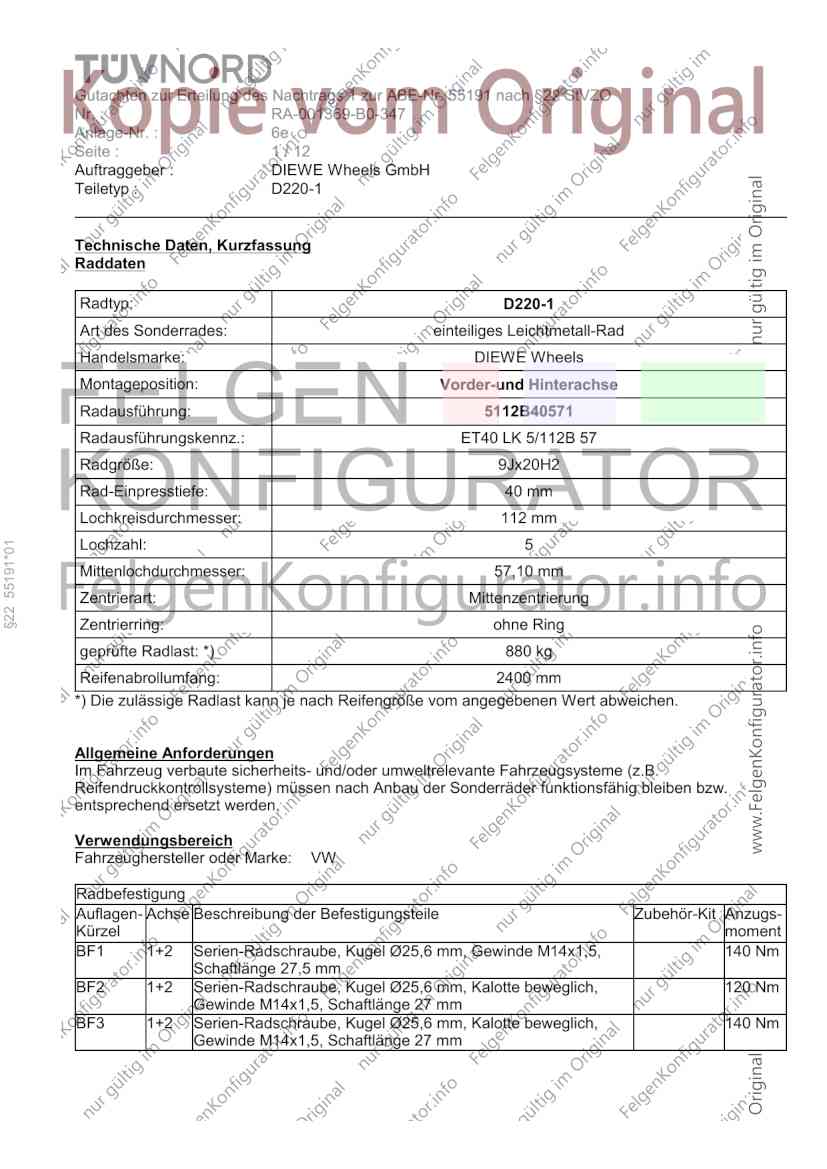

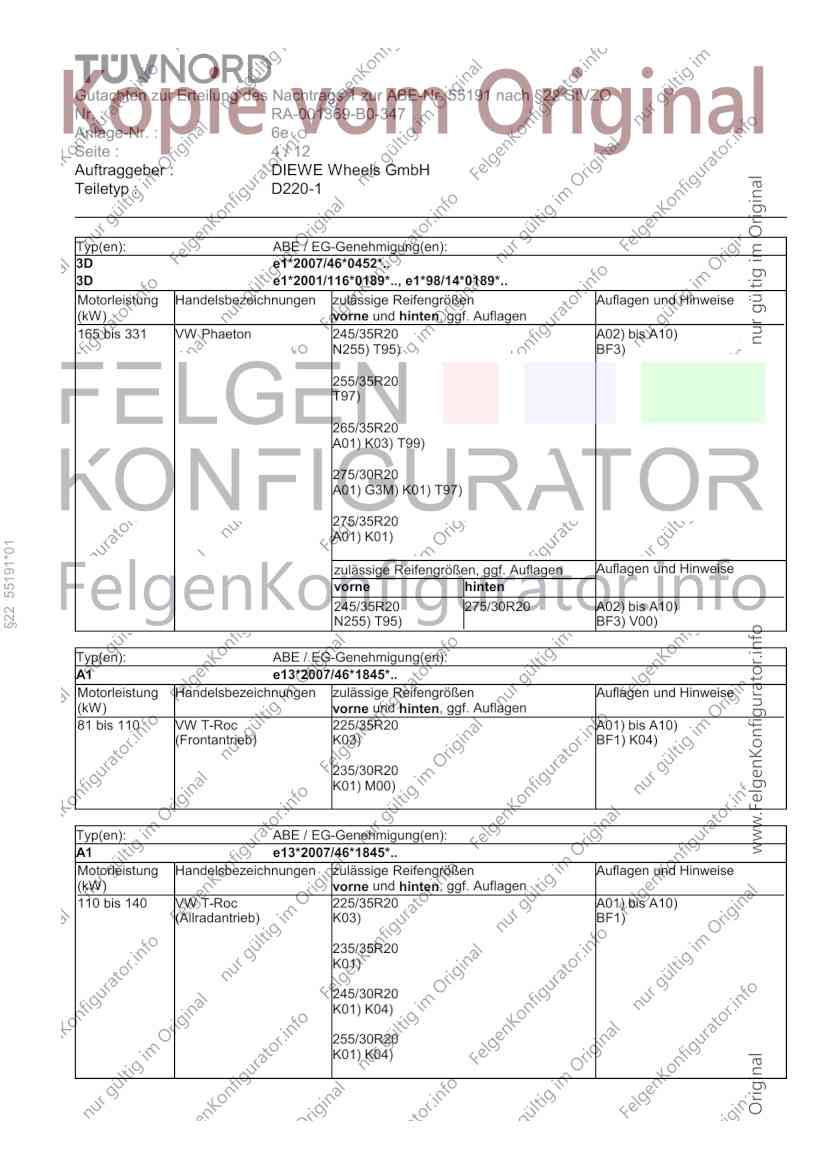

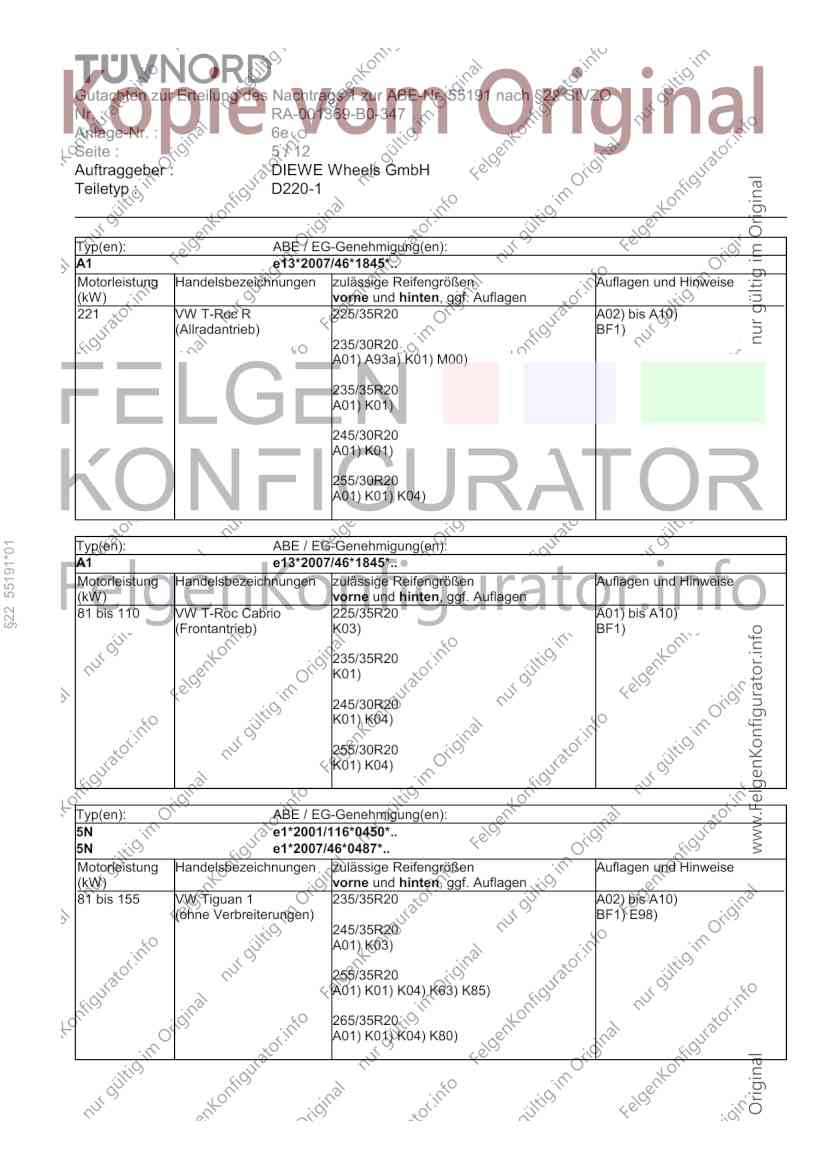

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 1 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Technische Daten, Kurzfassung
Raddaten
Radtyp: D220-1
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: DIEWE Wheels
Montageposition: Vorder-und Hinterachse
Radausführung: 5112B40571
Radausführungskennz.: ET40 LK 5/112B 57
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 55191*01
Mittenlochdurchmesser: 57,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: *) 880 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, 140 Nm
Schaftlänge 27,5 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF3 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 2 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
3H e1*2007/46*1725*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 235 VW Arteon, VW Arteon 225/35R20 A02) bis A10)
Shooting Brake N235) T90) A11) BF1)
235/35R20
N245)
245/30R20
T90)
245/35R20
255/30R20
A01) K03) K04)
265/30R20
A01) K03) K04)
§22 55191*01
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 225/35R20 A01) bis A10)
(Limousine, Cabrio) BF1) E99) K01) K04)
235/30R20
K95) M00)
235/35R20
GD0) K26) K94) K95)
245/30R20
K26) K95)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 3 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
E2 e1*2018/858*00004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 89 VW ID.4, ID.5 235/50R20 A02) bis A10)
(Heck- und Allradantrieb) A01) K01) M00) N245) BF2)
245/45R20
A94) N255)
255/45R20
A01) A94a) K01)
265/45R20
A01) K01) K04)
275/40R20
A01) K01) K04)
§22 55191*01
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R20 255/45R20 A01) bis A10)
K01) M00) A94a) BF2)
245/45R20 275/40R20 A01) bis A10)
K04) BF2) V00)
Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
89 bis 90 VW ID.7 235/45R20 255/40R20 A02) bis A10)
A94) BF2)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 206 VW Passat 225/35R20 A01) bis A10)
(B8; Limousine, Kombi; T90) A11) BF1) E93a) K28)
außer Alltrack)
235/30R20
M00) T88)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 4 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
3D e1*2007/46*0452*..
3D e1*2001/116*0189*.., e1*98/14*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 245/35R20 A02) bis A10)
N255) T95) BF3)
255/35R20
T97)
265/35R20
A01) K03) T99)
275/30R20
A01) G3M) K01) T97)
275/35R20
A01) K01)
§22 55191*01
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
245/35R20 275/30R20 A02) bis A10)
N255) T95) BF3) V00)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc 225/35R20 A01) bis A10)
(Frontantrieb) K03) BF1) K04)
235/30R20
K01) M00)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW T-Roc 225/35R20 A01) bis A10)
(Allradantrieb) K03) BF1)
235/35R20
K01)
245/30R20
K01) K04)
255/30R20
K01) K04)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 5 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 VW T-Roc R 225/35R20 A02) bis A10)
(Allradantrieb) BF1)
235/30R20
A01) A93a) K01) M00)
235/35R20
A01) K01)
245/30R20
A01) K01)
255/30R20
A01) K01) K04)
§22 55191*01
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc Cabrio 225/35R20 A01) bis A10)
(Frontantrieb) K03) BF1)
235/35R20
K01)
245/30R20
K01) K04)
255/30R20
K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(ohne Verbreiterungen) BF1) E98)
245/35R20
A01) K03)
255/35R20
A01) K01) K04) K63) K85)
265/35R20
A01) K01) K04) K80)
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 6 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(Ausführungen mit BF1) E98)
Serie 255/40R19 und 245/35R20
Verbreiterungen)
255/35R20
265/35R20
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 235/45R20 A02) bis A10)
§22 55191*01
Allspace GE8) A11) BF1) E98a)
(ohne Verbreiterung)
245/40R20
245/45R20
A01) G01)
255/40R20
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 235/40R20 A02) bis A10)
Allspace A11) BF1) E98a)
(mit Verbreiterung) 235/45R20
GE8)
245/40R20
245/45R20
A01) G01)
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 VW Tiguan 2 R 235/45R20 M+S A02) bis A10)
BF1)
245/40R20 M+S
255/40R20
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 7 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 142 VW Tiguan 3 235/40R20 A02) bis A10)
(ohne Verbreiterung) A93a) A11) BF1)
235/45R20
245/40R20
255/40R20
A01) K03)
265/35R20
A01) K01)
265/40R20
A01) K01)
§22 55191*01
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 195 VW Tiguan 3 235/40R20 A02) bis A10)
(mit Verbreiterung / R- A93a) N245) A11) BF1)
Line Paket)
235/45R20
N245)
245/40R20
N255)
255/40R20
265/35R20
275/35R20
A01) K03)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 225/35R20 A01) bis A10)
(außer Cross) BF1) E96a) K01) K04) K28)
K71) K105) T90)

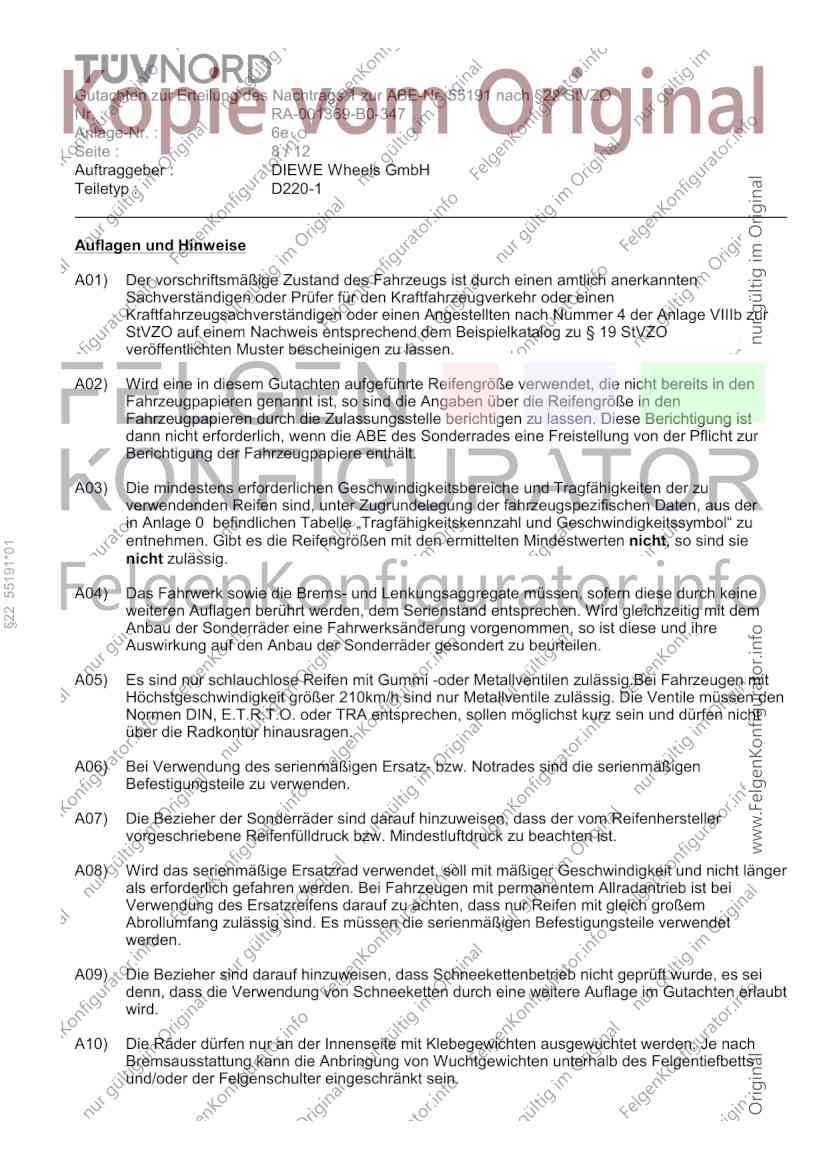

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 8 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
§22 55191*01
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.

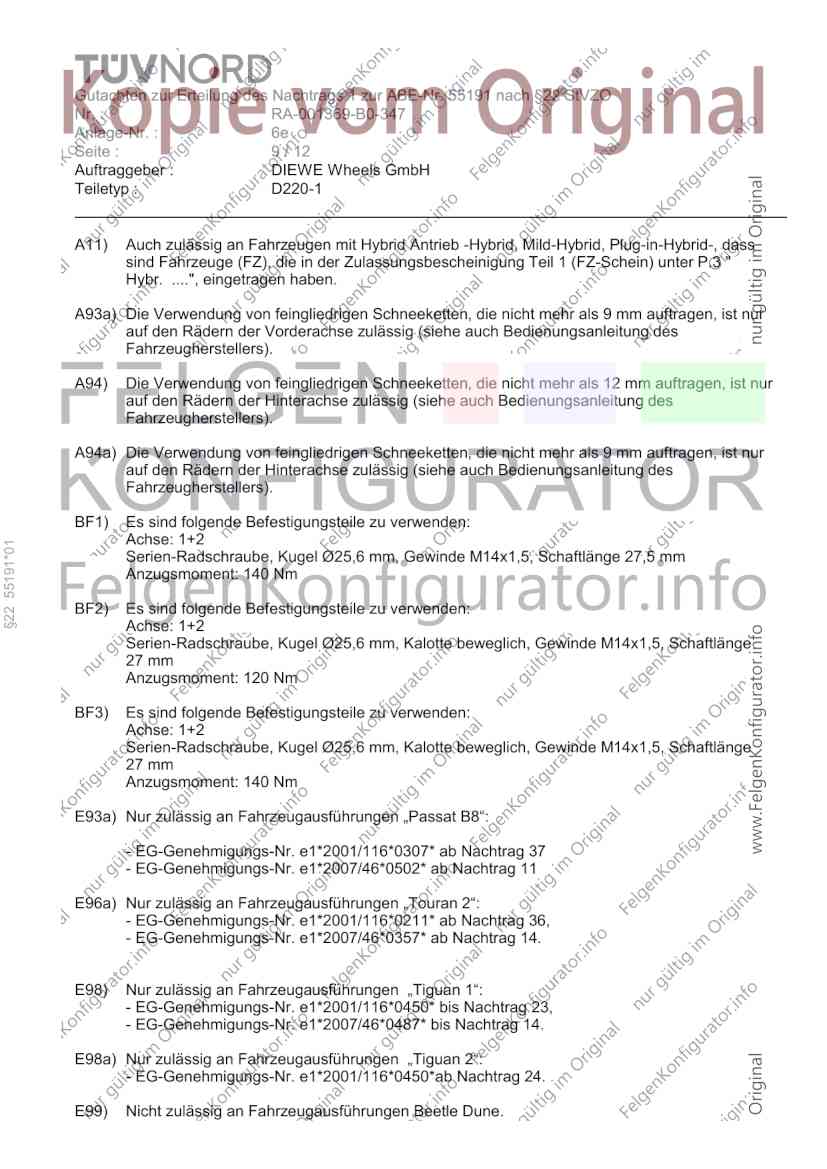

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 9 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
§22 55191*01
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Anzugsmoment: 140 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge
27 mm
Anzugsmoment: 120 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge
27 mm
Anzugsmoment: 140 Nm
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.

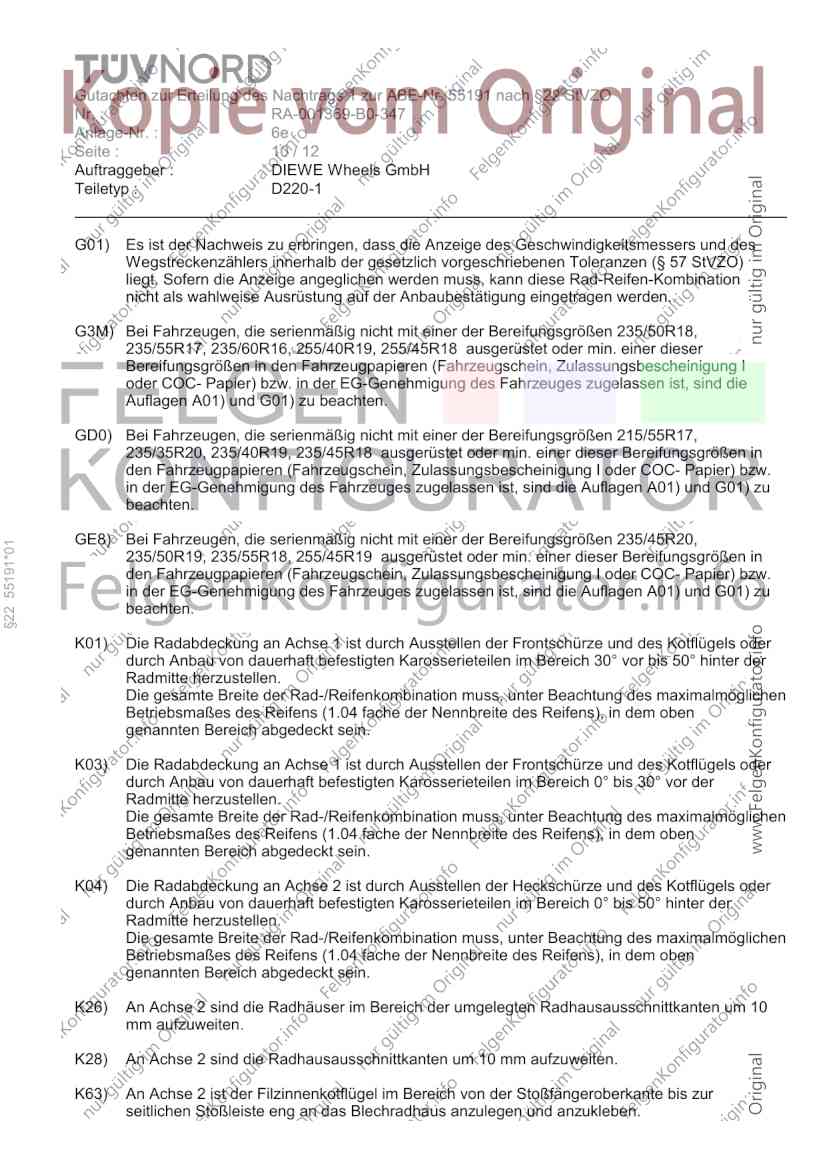

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 10 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G3M) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/50R18,
235/55R17, 235/60R16, 255/40R19, 255/45R18 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
GD0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/35R20, 235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GE8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20,
§22 55191*01
235/50R19, 235/55R18, 255/45R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.

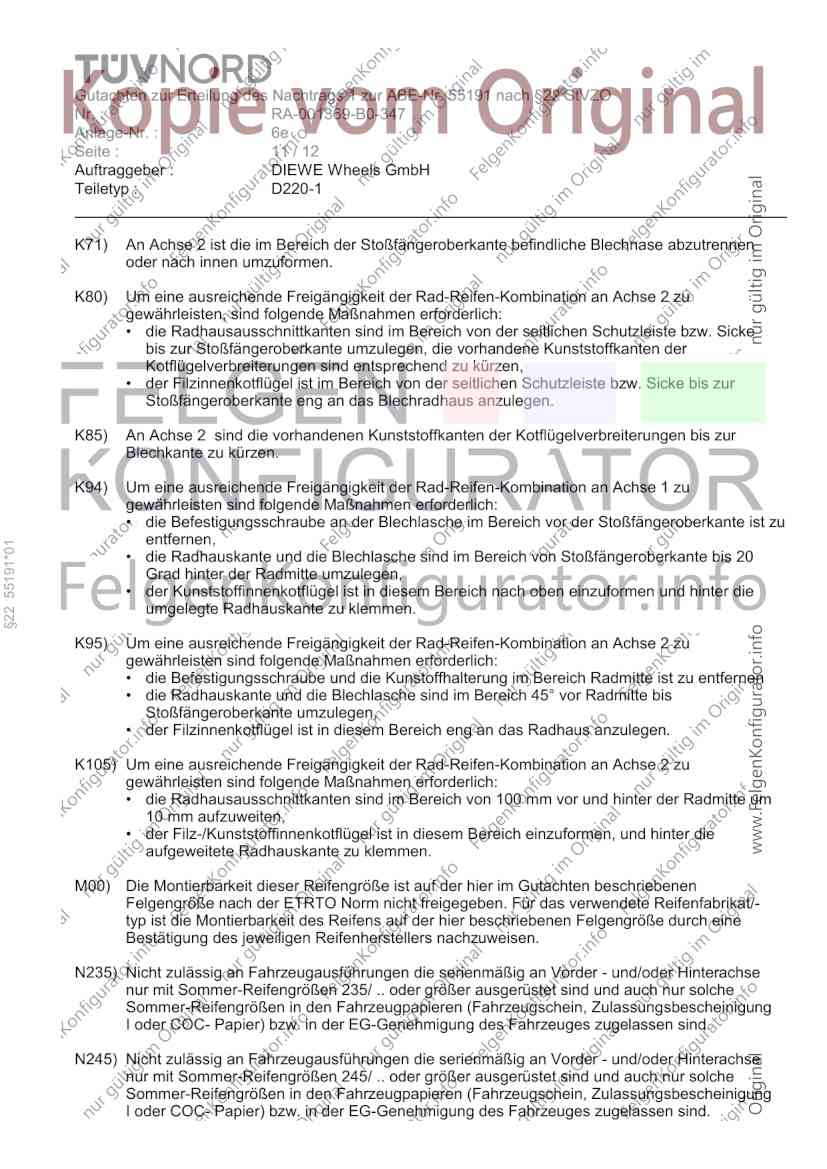

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 11 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase abzutrennen
oder nach innen umzuformen.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw. Sicke
bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
• der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.
K85) An Achse 2 sind die vorhandenen Kunststoffkanten der Kotflügelverbreiterungen bis zur
Blechkante zu kürzen.
K94) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube an der Blechlasche im Bereich vor der Stoßfängeroberkante ist zu
entfernen,
§22 55191*01
• die Radhauskante und die Blechlasche sind im Bereich von Stoßfängeroberkante bis 20
Grad hinter der Radmitte umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu entfernen
• die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
K105) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von 100 mm vor und hinter der Radmitte um
10 mm aufzuweiten,
• der Filz-/Kunststoffinnenkotflügel ist in diesem Bereich einzuformen, und hinter die
aufgeweitete Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-
typ ist die Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine
Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.

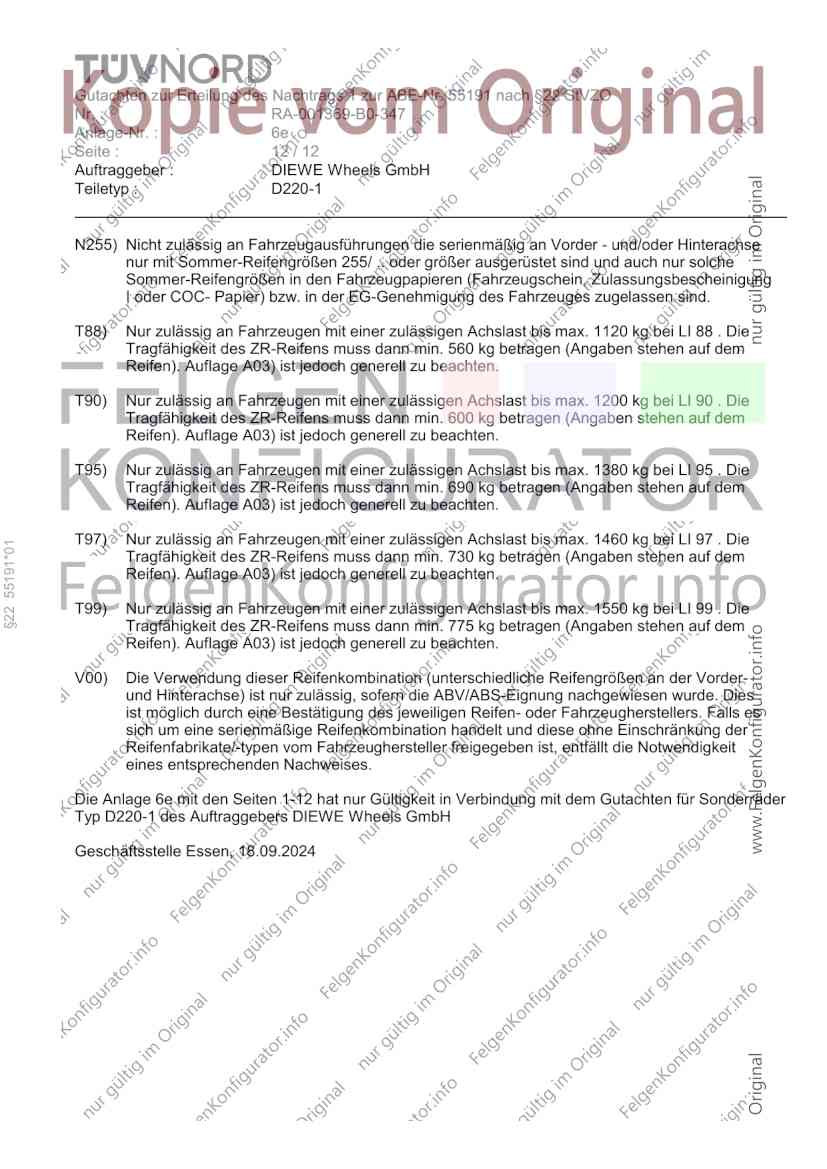

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55191 nach §22 StVZO
Nr. : RA-001369-B0-347
Anlage-Nr. : 6e
Seite : 12 / 12
Auftraggeber : DIEWE Wheels GmbH
Teiletyp : D220-1
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
§22 55191*01
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 6e mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ D220-1 des Auftraggebers DIEWE Wheels GmbH
Geschäftsstelle Essen, 18.09.2024

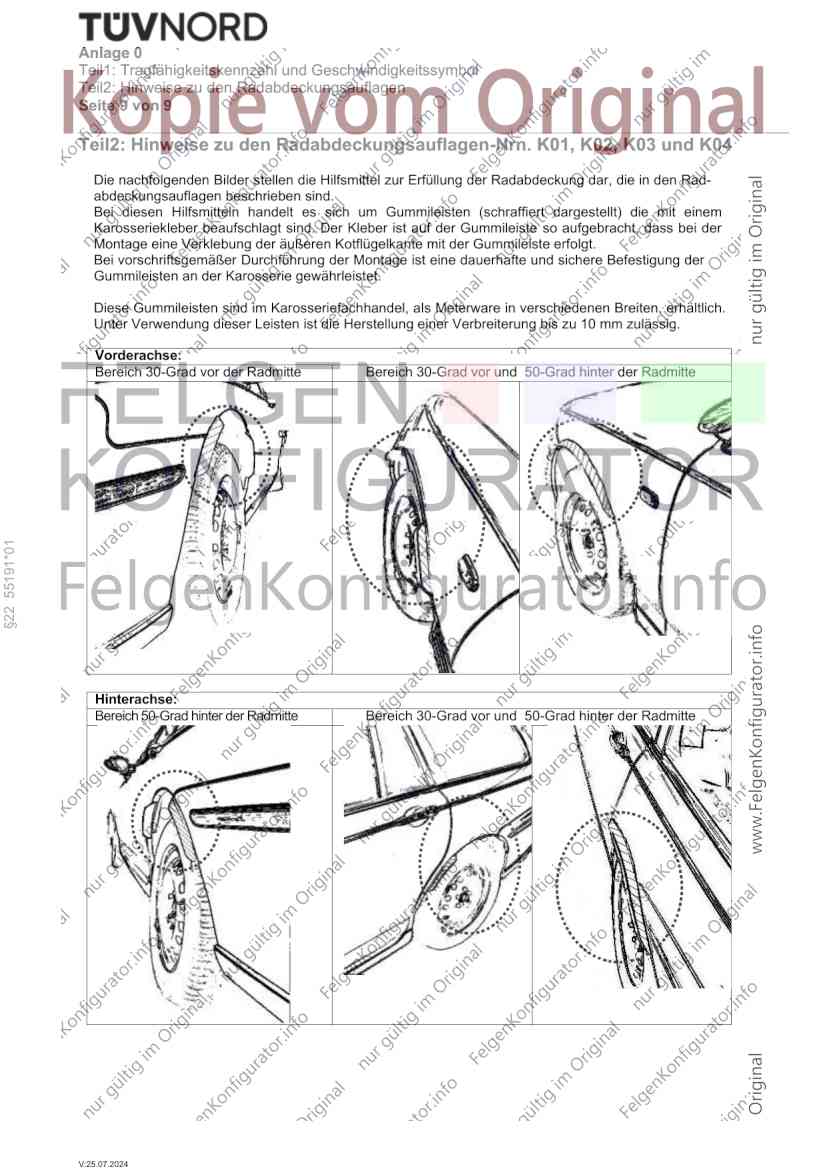

Anlage 0
Teil1: Tragfähigkeitskennzahl und Geschwindigkeitssymbol
Teil2: Hinweise zu den Radabdeckungsauflagen
Seite 9 von 9
Teil2: Hinweise zu den Radabdeckungsauflagen-Nrn. K01, K02, K03 und K04
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den Rad-
abdeckungsauflagen beschrieben sind.
Bei diesen Hilfsmitteln handelt es sich um Gummileisten (schraffiert dargestellt) die mit einem
Karosseriekleber beaufschlagt sind. Der Kleber ist auf der Gummileiste so aufgebracht, dass bei der
Montage eine Verklebung der äußeren Kotflügelkante mit der Gummileiste erfolgt.
Bei vorschriftsgemäßer Durchführung der Montage ist eine dauerhafte und sichere Befestigung der
Gummileisten an der Karosserie gewährleistet.
Diese Gummileisten sind im Karosseriefachhandel, als Meterware in verschiedenen Breiten, erhältlich.
Unter Verwendung dieser Leisten ist die Herstellung einer Verbreiterung bis zu 10 mm zulässig.
Vorderachse:
Bereich 30-Grad vor der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
§22 55191*01
Hinterachse:
Bereich 50-Grad hinter der Radmitte Bereich 30-Grad vor und 50-Grad hinter der Radmitte
V:25.07.2024
