Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 1 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

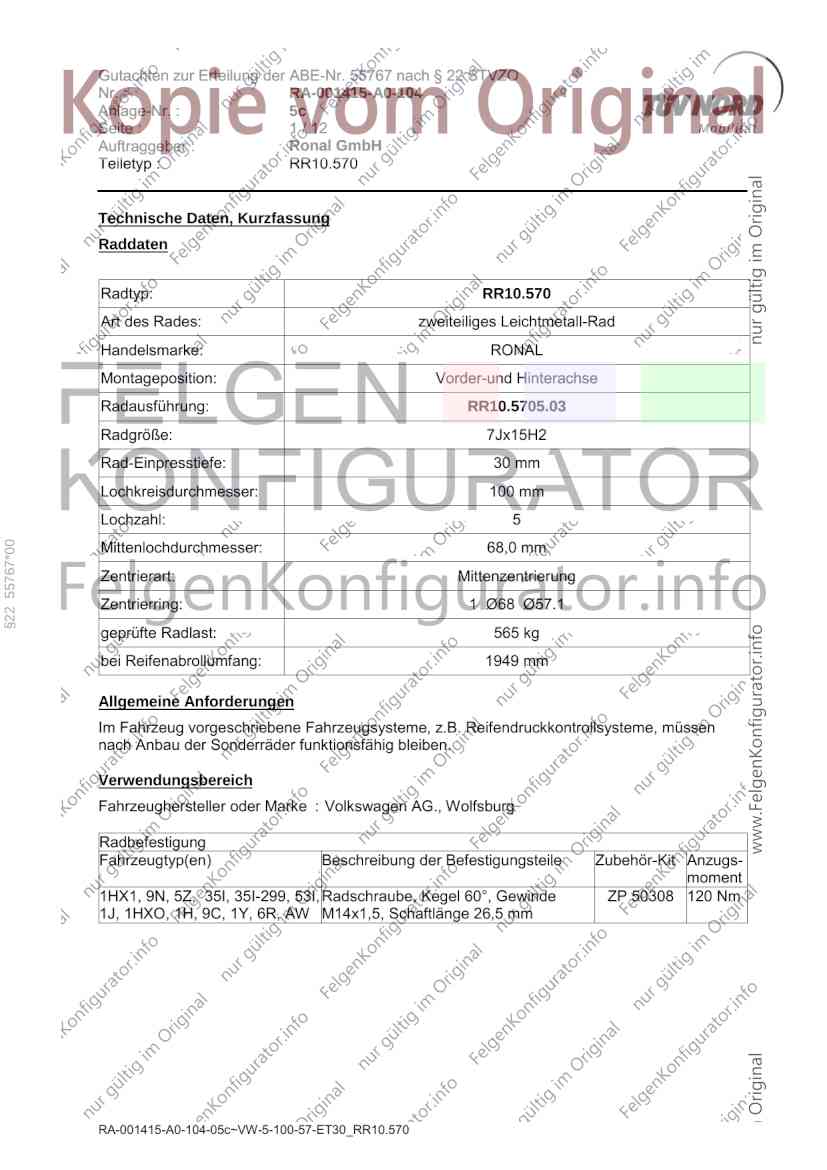

Technische Daten, Kurzfassung
Raddaten
Radtyp: RR10.570
Art des Rades: zweiteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: RR10.5705.03
Radgröße: 7Jx15H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 5
Mittenlochdurchmesser: 68,0 mm
§22 55767*00
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø68 Ø57.1
geprüfte Radlast: 565 kg
bei Reifenabrollumfang: 1949 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volkswagen AG., Wolfsburg
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
1HX1, 9N, 5Z, 35I, 35I-299, 53I, Radschraube, Kegel 60°, Gewinde ZP 50308 120 Nm
1J, 1HXO, 1H, 9C, 1Y, 6R, AW M14x1,5, Schaftlänge 26,5 mm
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c

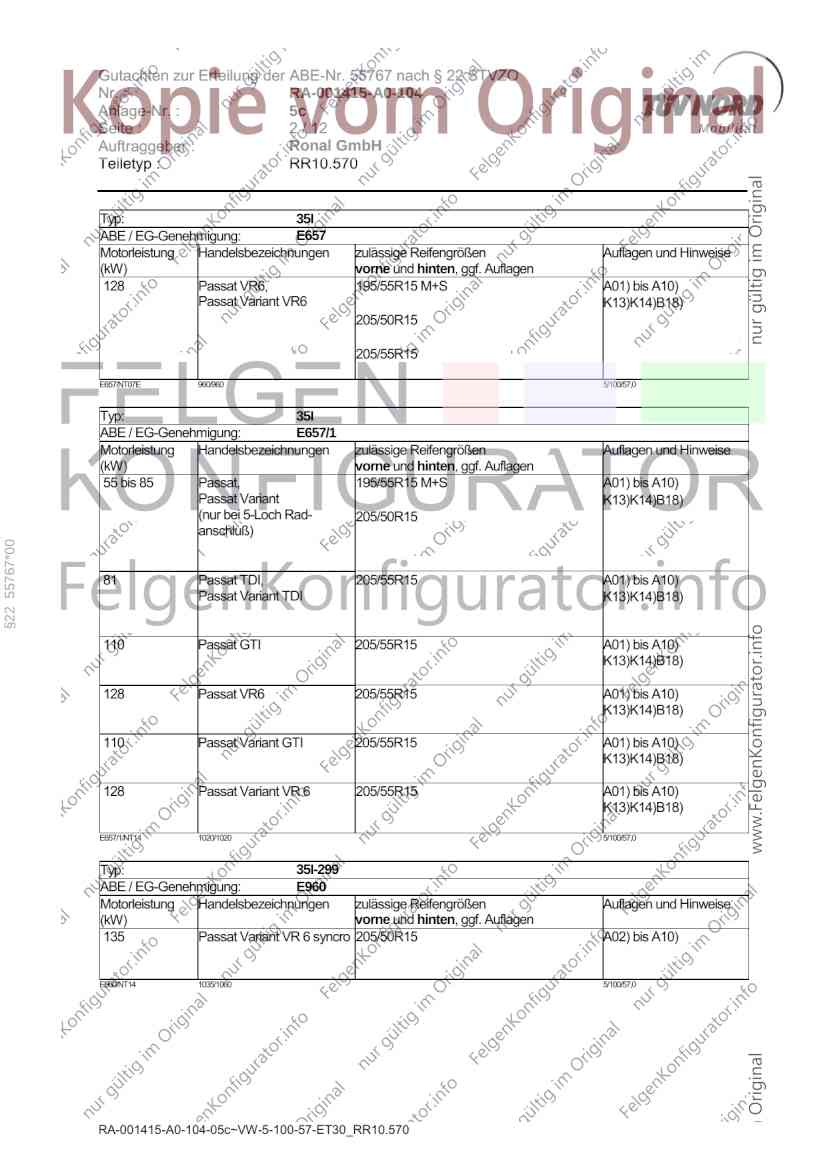

Seite : 2 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ: 35I
ABE / EG-Genehmigung: E657
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
128 Passat VR6, 195/55R15 M+S A01) bis A10)
Passat Variant VR6 K13)K14)B18)
205/50R15
205/55R15
E657/NT07E 960/960 5/100/57,0
Typ: 35I
ABE / EG-Genehmigung: E657/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 85 Passat, 195/55R15 M+S A01) bis A10)
Passat Variant K13)K14)B18)
(nur bei 5-Loch Rad- 205/50R15
anschluß)
§22 55767*00
81 Passat TDI, 205/55R15 A01) bis A10)
Passat Variant TDI K13)K14)B18)
110 Passat GTI 205/55R15 A01) bis A10)
K13)K14)B18)
128 Passat VR6 205/55R15 A01) bis A10)
K13)K14)B18)
110 Passat Variant GTI 205/55R15 A01) bis A10)
K13)K14)B18)
128 Passat Variant VR 6 205/55R15 A01) bis A10)
K13)K14)B18)
E657/1/NT14 1020/1020 5/100/57,0
Typ: 35I-299
ABE / EG-Genehmigung: E960
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
135 Passat Variant VR 6 syncro 205/50R15 A02) bis A10)
E960/NT14 1035/1060 5/100/57,0
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 3 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

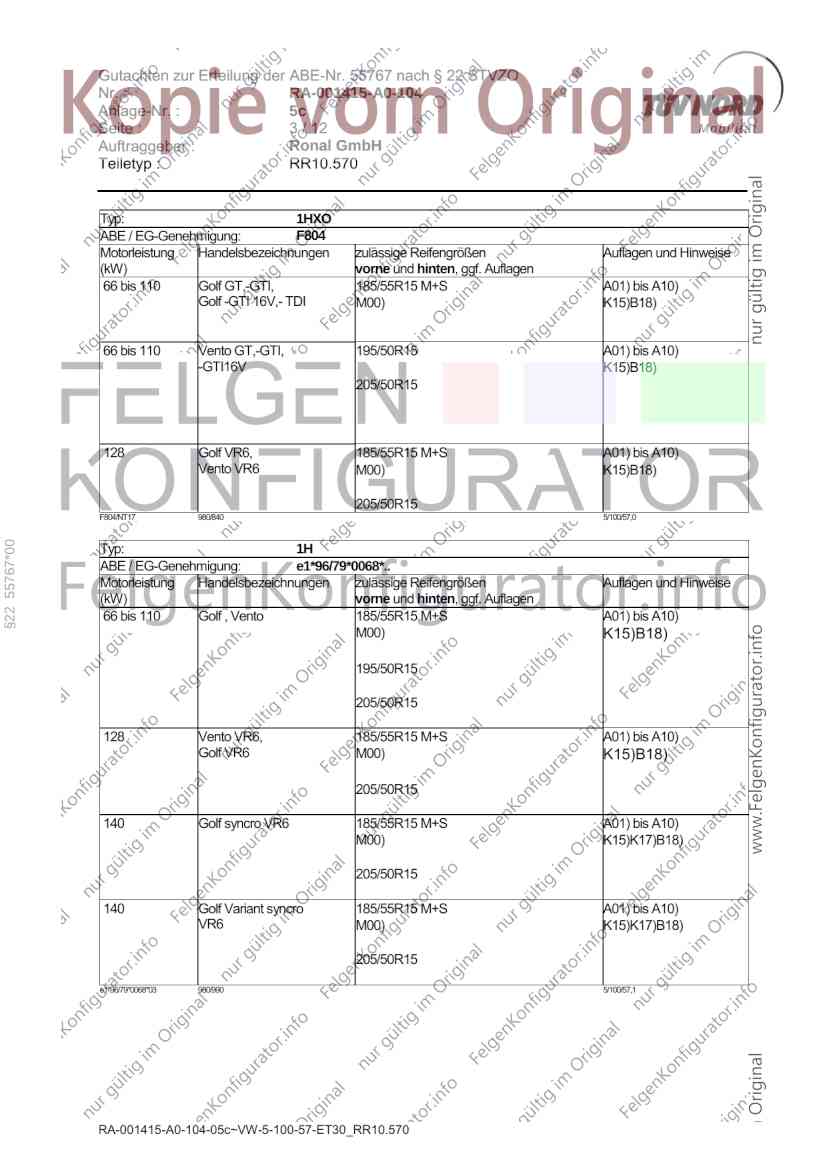

Typ: 1HXO
ABE / EG-Genehmigung: F804
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf GT,-GTI, 185/55R15 M+S A01) bis A10)
Golf -GTI 16V,- TDI M00) K15)B18)
66 bis 110 Vento GT,-GTI, 195/50R15 A01) bis A10)
-GTI16V K15)B18)
205/50R15
128 Golf VR6, 185/55R15 M+S A01) bis A10)
Vento VR6 M00) K15)B18)
205/50R15
F804/NT17 980/840 5/100/57,0
Typ:
§22 55767*00
1H
ABE / EG-Genehmigung: e1*96/79*0068*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 Golf , Vento 185/55R15 M+S A01) bis A10)
M00) K15)B18)
195/50R15
205/50R15
128 Vento VR6, 185/55R15 M+S A01) bis A10)
Golf VR6 M00) K15)B18)
205/50R15
140 Golf syncro VR6 185/55R15 M+S A01) bis A10)
M00) K15)K17)B18)
205/50R15
140 Golf Variant syncro 185/55R15 M+S A01) bis A10)
VR6 M00) K15)K17)B18)
205/50R15
e1*96/79*0068*03 980/990 5/100/57,1
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 4 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

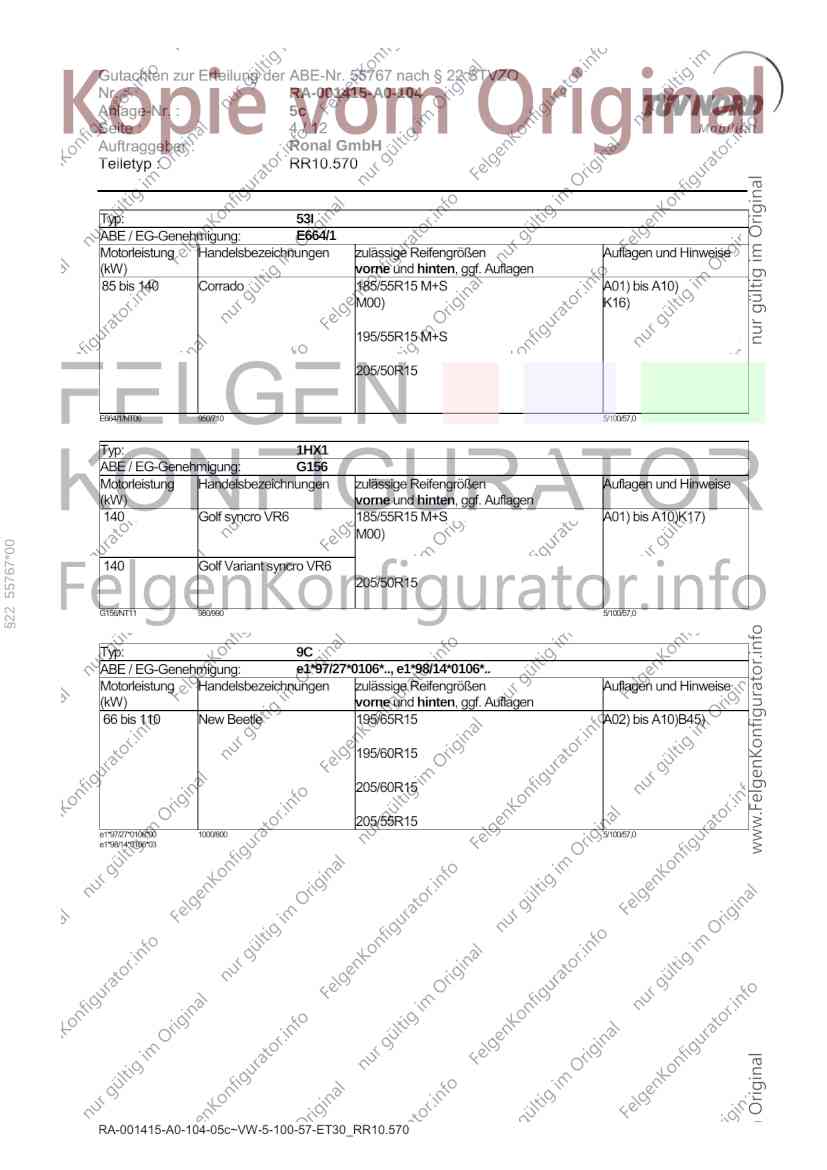

Typ: 53I
ABE / EG-Genehmigung: E664/1
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 140 Corrado 185/55R15 M+S A01) bis A10)
M00) K16)
195/55R15 M+S
205/50R15
E664/1/NT06 950/710 5/100/57,0
Typ: 1HX1
ABE / EG-Genehmigung: G156
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 Golf syncro VR6 185/55R15 M+S A01) bis A10)K17)
M00)
§22 55767*00
140 Golf Variant syncro VR6
205/50R15
G156/NT11 980/990 5/100/57,0
Typ: 9C
ABE / EG-Genehmigung: e1*97/27*0106*.., e1*98/14*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 110 New Beetle 195/65R15 A02) bis A10)B45)
195/60R15
205/60R15
205/55R15
e1*97/27*0106*00 1000/800 5/100/57,0
e1*98/14*0106*03
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 5 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

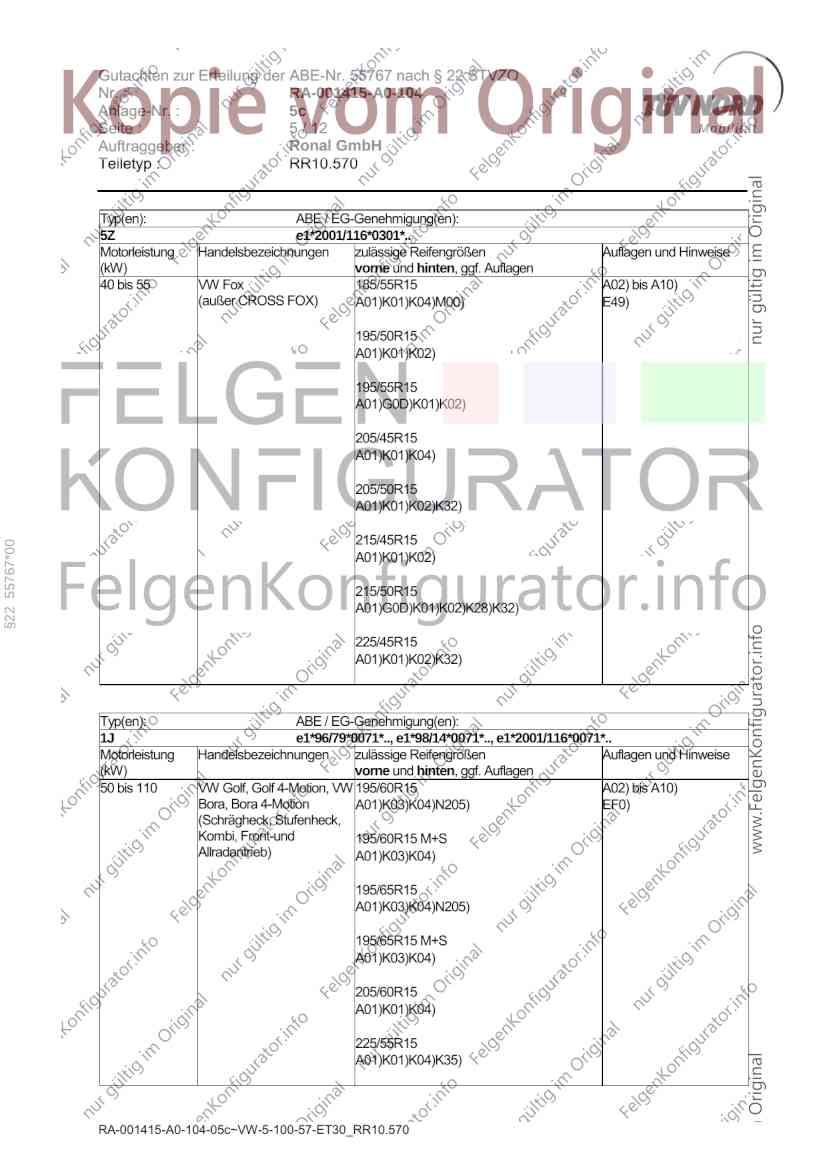

Typ(en): ABE / EG-Genehmigung(en):
5Z e1*2001/116*0301*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 55 VW Fox 185/55R15 A02) bis A10)
(außer CROSS FOX) A01)K01)K04)M00) E49)
195/50R15
A01)K01)K02)
195/55R15
A01)G0D)K01)K02)
205/45R15
A01)K01)K04)
205/50R15
A01)K01)K02)K32)
215/45R15
§22 55767*00
A01)K01)K02)
215/50R15
A01)G0D)K01)K02)K28)K32)
225/45R15
A01)K01)K02)K32)
Typ(en): ABE / EG-Genehmigung(en):
1J e1*96/79*0071*.., e1*98/14*0071*.., e1*2001/116*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 110 VW Golf, Golf 4-Motion, VW 195/60R15 A02) bis A10)
Bora, Bora 4-Motion A01)K03)K04)N205) EF0)
(Schrägheck, Stufenheck,
Kombi, Front-und 195/60R15 M+S
Allradantrieb) A01)K03)K04)
195/65R15
A01)K03)K04)N205)
195/65R15 M+S
A01)K03)K04)
205/60R15
A01)K01)K04)
225/55R15
A01)K01)K04)K35)
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 6 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

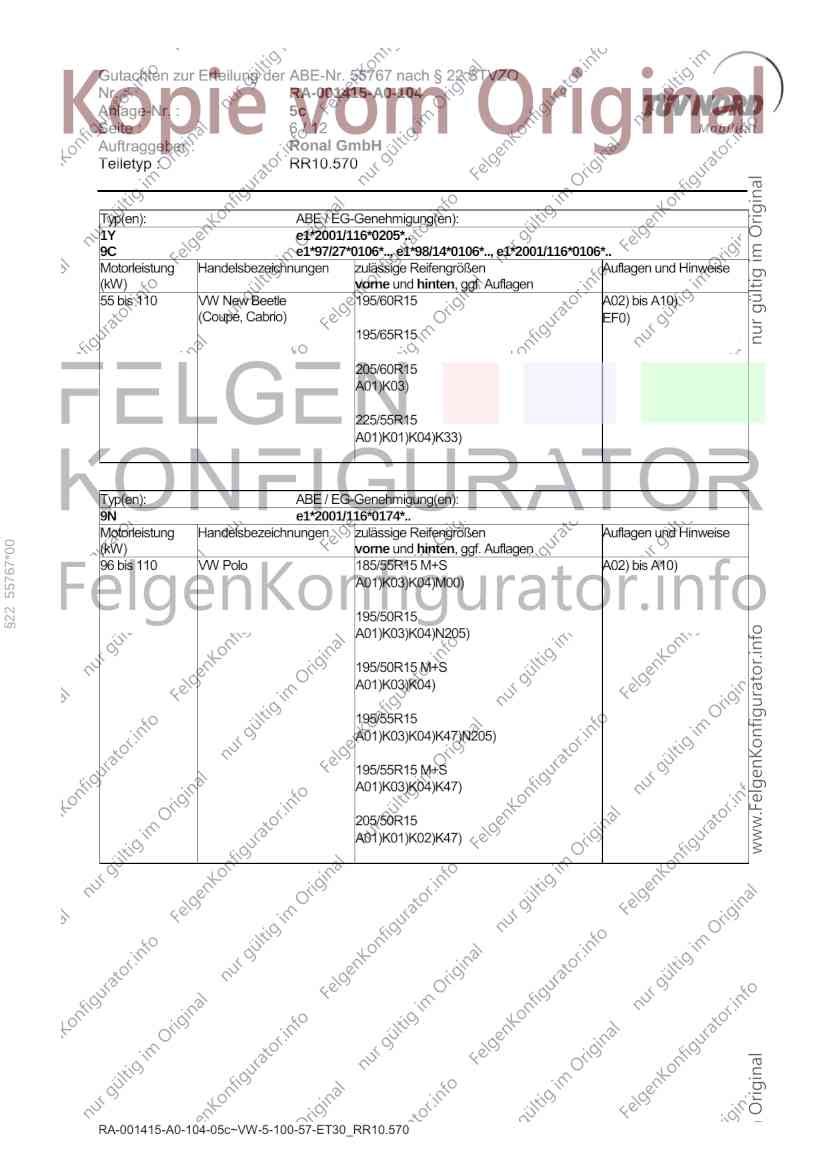

Typ(en): ABE / EG-Genehmigung(en):
1Y e1*2001/116*0205*..
9C e1*97/27*0106*.., e1*98/14*0106*.., e1*2001/116*0106*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW New Beetle 195/60R15 A02) bis A10)
(Coupe, Cabrio) EF0)
195/65R15
205/60R15
A01)K03)
225/55R15
A01)K01)K04)K33)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 55767*00
96 bis 110 VW Polo 185/55R15 M+S A02) bis A10)
A01)K03)K04)M00)
195/50R15
A01)K03)K04)N205)
195/50R15 M+S
A01)K03)K04)
195/55R15
A01)K03)K04)K47)N205)
195/55R15 M+S
A01)K03)K04)K47)
205/50R15
A01)K01)K02)K47)
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 7 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

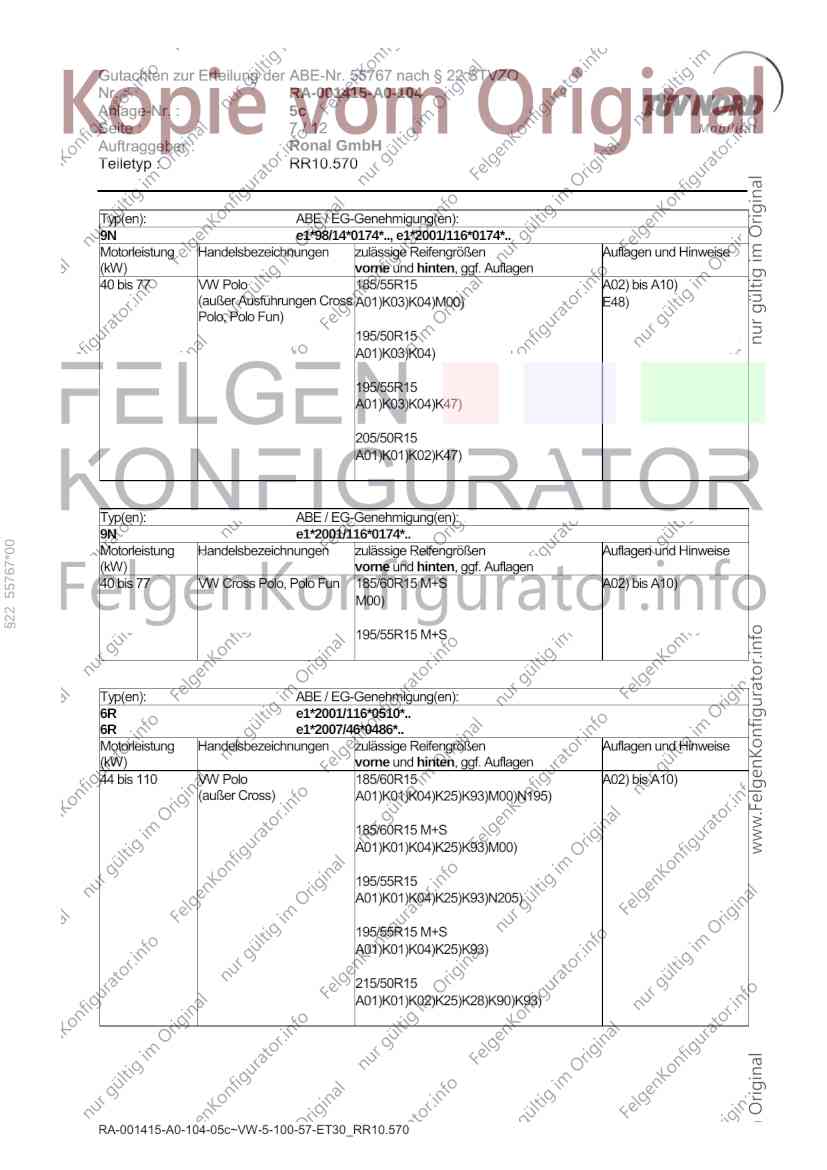

Typ(en): ABE / EG-Genehmigung(en):
9N e1*98/14*0174*.., e1*2001/116*0174*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Polo 185/55R15 A02) bis A10)
(außer Ausführungen Cross A01)K03)K04)M00) E48)
Polo, Polo Fun)
195/50R15
A01)K03)K04)
195/55R15
A01)K03)K04)K47)
205/50R15
A01)K01)K02)K47)
Typ(en): ABE / EG-Genehmigung(en):
9N e1*2001/116*0174*..
§22 55767*00
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 77 VW Cross Polo, Polo Fun 185/60R15 M+S A02) bis A10)
M00)
195/55R15 M+S
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
6R e1*2007/46*0486*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 110 VW Polo 185/60R15 A02) bis A10)
(außer Cross) A01)K01)K04)K25)K93)M00)N195)
185/60R15 M+S
A01)K01)K04)K25)K93)M00)
195/55R15
A01)K01)K04)K25)K93)N205)
195/55R15 M+S
A01)K01)K04)K25)K93)
215/50R15
A01)K01)K02)K25)K28)K90)K93)
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c

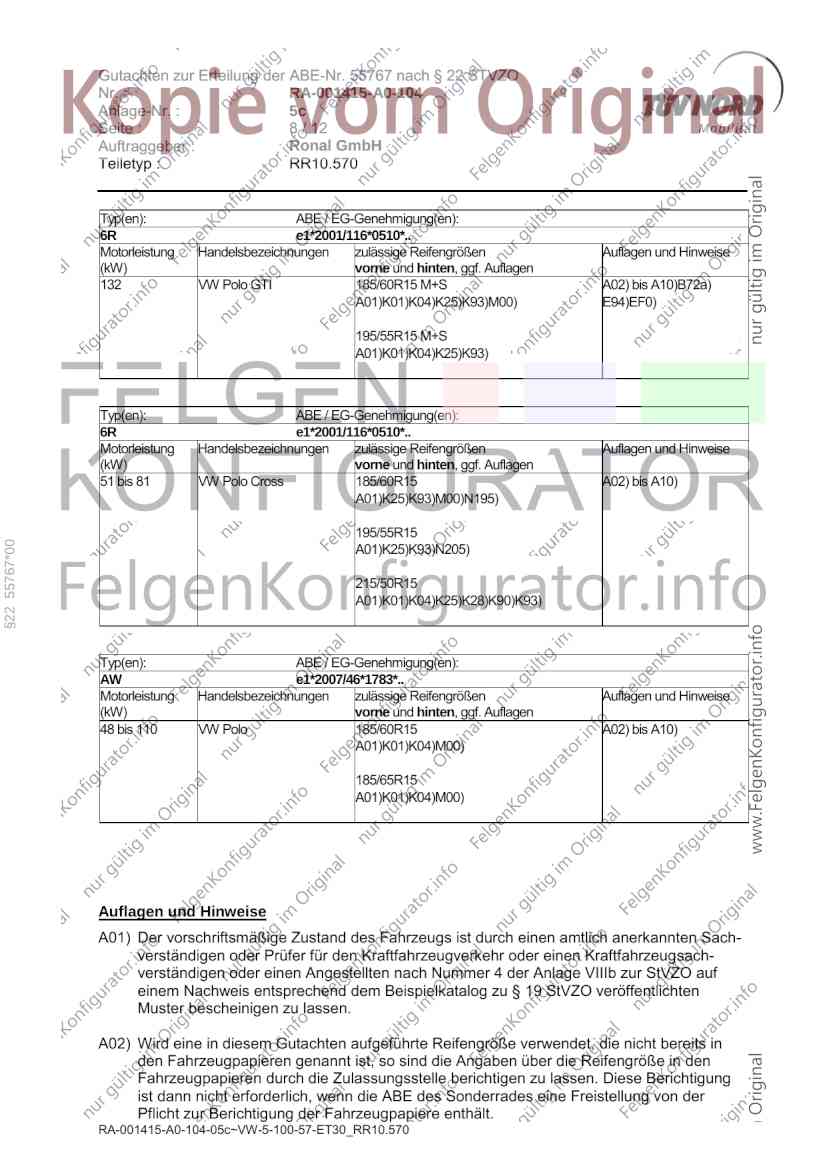

Seite : 8 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
132 VW Polo GTI 185/60R15 M+S A02) bis A10)B72a)
A01)K01)K04)K25)K93)M00) E94)EF0)
195/55R15 M+S
A01)K01)K04)K25)K93)
Typ(en): ABE / EG-Genehmigung(en):
6R e1*2001/116*0510*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 VW Polo Cross 185/60R15 A02) bis A10)
A01)K25)K93)M00)N195)
195/55R15
§22 55767*00
A01)K25)K93)N205)
215/50R15
A01)K01)K04)K25)K28)K90)K93)
Typ(en): ABE / EG-Genehmigung(en):
AW e1*2007/46*1783*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 110 VW Polo 185/60R15 A02) bis A10)
A01)K01)K04)M00)
185/65R15
A01)K01)K04)M00)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 9 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

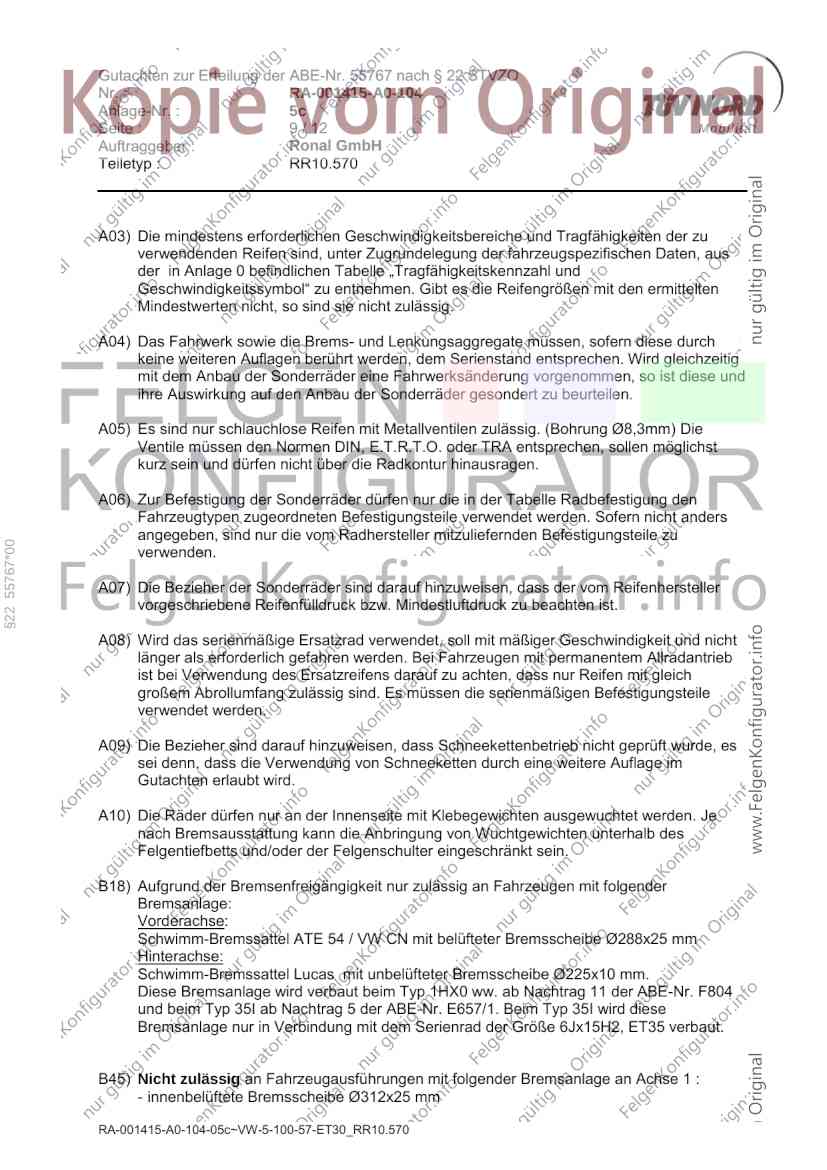

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Metallventilen zulässig. (Bohrung Ø8,3mm) Die
Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst
kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
§22 55767*00
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.
B18) Aufgrund der Bremsenfreigängigkeit nur zulässig an Fahrzeugen mit folgender
Bremsanlage:
Vorderachse:
Schwimm-Bremssattel ATE 54 / VW CN mit belüfteter Bremsscheibe Ø288x25 mm
Hinterachse:
Schwimm-Bremssattel Lucas mit unbelüfteter Bremsscheibe Ø225x10 mm.
Diese Bremsanlage wird verbaut beim Typ 1HX0 ww. ab Nachtrag 11 der ABE-Nr. F804
und beim Typ 35I ab Nachtrag 5 der ABE-Nr. E657/1. Beim Typ 35I wird diese
Bremsanlage nur in Verbindung mit dem Serienrad der Größe 6Jx15H2, ET35 verbaut.
B45) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø312x25 mm
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 10 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

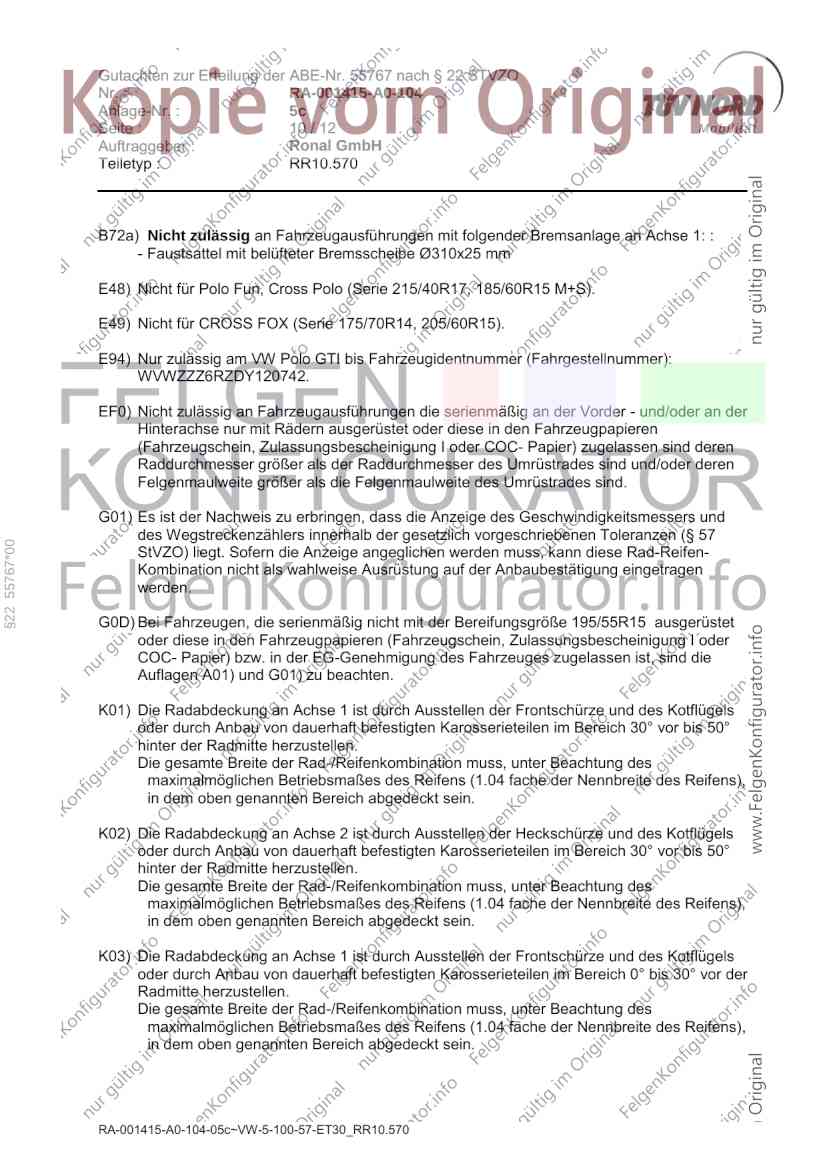

B72a) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1: :
- Faustsattel mit belüfteter Bremsscheibe Ø310x25 mm
E48) Nicht für Polo Fun, Cross Polo (Serie 215/40R17, 185/60R15 M+S).
E49) Nicht für CROSS FOX (Serie 175/70R14, 205/60R15).
E94) Nur zulässig am VW Polo GTI bis Fahrzeugidentnummer (Fahrgestellnummer):
WVWZZZ6RZDY120742.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
§22 55767*00
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0D) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 195/55R15 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 11 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

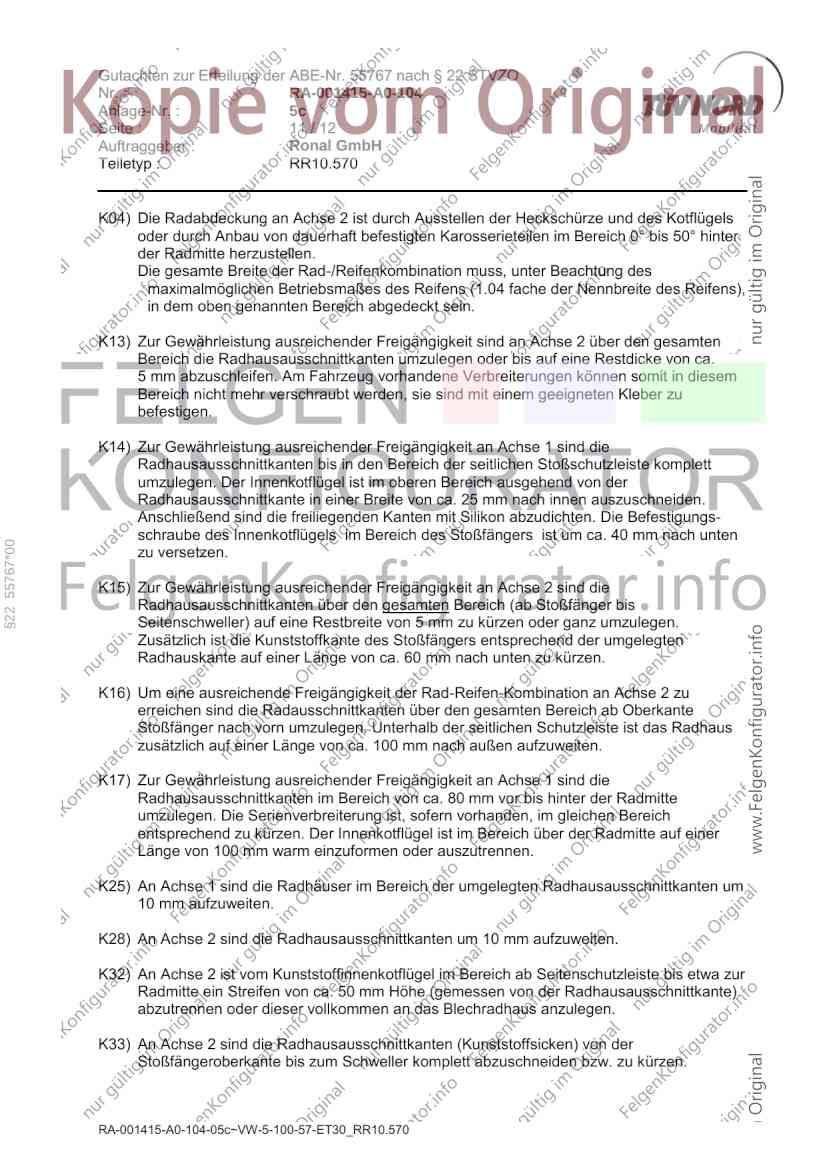

K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) Zur Gewährleistung ausreichender Freigängigkeit sind an Achse 2 über den gesamten
Bereich die Radhausausschnittkanten umzulegen oder bis auf eine Restdicke von ca.
5 mm abzuschleifen. Am Fahrzeug vorhandene Verbreiterungen können somit in diesem
Bereich nicht mehr verschraubt werden, sie sind mit einem geeigneten Kleber zu
befestigen.
K14) Zur Gewährleistung ausreichender Freigängigkeit an Achse 1 sind die
Radhausausschnittkanten bis in den Bereich der seitlichen Stoßschutzleiste komplett
umzulegen. Der Innenkotflügel ist im oberen Bereich ausgehend von der
Radhausausschnittkante in einer Breite von ca. 25 mm nach innen auszuschneiden.
Anschließend sind die freiliegenden Kanten mit Silikon abzudichten. Die Befestigungs-
schraube des Innenkotflügels im Bereich des Stoßfängers ist um ca. 40 mm nach unten
§22 55767*00
zu versetzen.
K15) Zur Gewährleistung ausreichender Freigängigkeit an Achse 2 sind die
Radhausausschnittkanten über den gesamten Bereich (ab Stoßfänger bis
Seitenschweller) auf eine Restbreite von 5 mm zu kürzen oder ganz umzulegen.
Zusätzlich ist die Kunststoffkante des Stoßfängers entsprechend der umgelegten
Radhauskante auf einer Länge von ca. 60 mm nach unten zu kürzen.
K16) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
erreichen sind die Radausschnittkanten über den gesamten Bereich ab Oberkante
Stoßfänger nach vorn umzulegen. Unterhalb der seitlichen Schutzleiste ist das Radhaus
zusätzlich auf einer Länge von ca. 100 mm nach außen aufzuweiten.
K17) Zur Gewährleistung ausreichender Freigängigkeit an Achse 1 sind die
Radhausausschnittkanten im Bereich von ca. 80 mm vor bis hinter der Radmitte
umzulegen. Die Serienverbreiterung ist, sofern vorhanden, im gleichen Bereich
entsprechend zu kürzen. Der Innenkotflügel ist im Bereich über der Radmitte auf einer
Länge von 100 mm warm einzuformen oder auszutrennen.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K32) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich ab Seitenschutzleiste bis etwa zur
Radmitte ein Streifen von ca. 50 mm Höhe (gemessen von der Radhausausschnittkante)
abzutrennen oder dieser vollkommen an das Blechradhaus anzulegen.
K33) An Achse 2 sind die Radhausausschnittkanten (Kunststoffsicken) von der
Stoßfängeroberkante bis zum Schweller komplett abzuschneiden bzw. zu kürzen.
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
Gutachten zur Erteilung der ABE-Nr. 55767 nach § 22 STVZO
Nr. : RA-001415-A0-104
Anlage-Nr. : 5c
Seite : 12 / 12 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : RR10.570

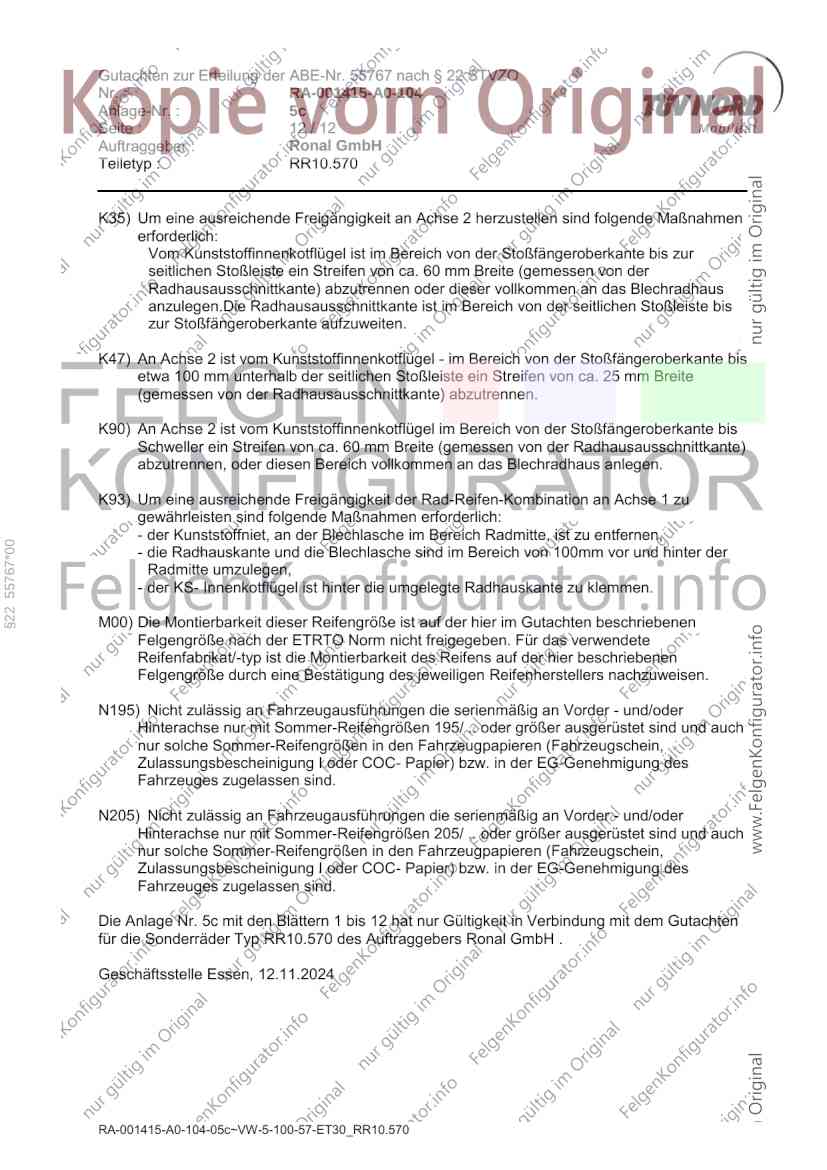

K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
Vom Kunststoffinnenkotflügel ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste ein Streifen von ca. 60 mm Breite (gemessen von der
Radhausausschnittkante) abzutrennen oder dieser vollkommen an das Blechradhaus
anzulegen.Die Radhausausschnittkante ist im Bereich von der seitlichen Stoßleiste bis
zur Stoßfängeroberkante aufzuweiten.
K47) An Achse 2 ist vom Kunststoffinnenkotflügel - im Bereich von der Stoßfängeroberkante bis
etwa 100 mm unterhalb der seitlichen Stoßleiste ein Streifen von ca. 25 mm Breite
(gemessen von der Radhausausschnittkante) abzutrennen.
K90) An Achse 2 ist vom Kunststoffinnenkotflügel im Bereich von der Stoßfängeroberkante bis
Schweller ein Streifen von ca. 60 mm Breite (gemessen von der Radhausausschnittkante)
abzutrennen, oder diesen Bereich vollkommen an das Blechradhaus anlegen.
K93) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
- der Kunststoffniet, an der Blechlasche im Bereich Radmitte, ist zu entfernen,
§22 55767*00
- die Radhauskante und die Blechlasche sind im Bereich von 100mm vor und hinter der
Radmitte umzulegen,
- der KS- Innenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N195) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 195/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
Die Anlage Nr. 5c mit den Blättern 1 bis 12 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ RR10.570 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 12.11.2024
RA-001415-A0-104-05c~VW-5-100-57-ET30_RR10.570
