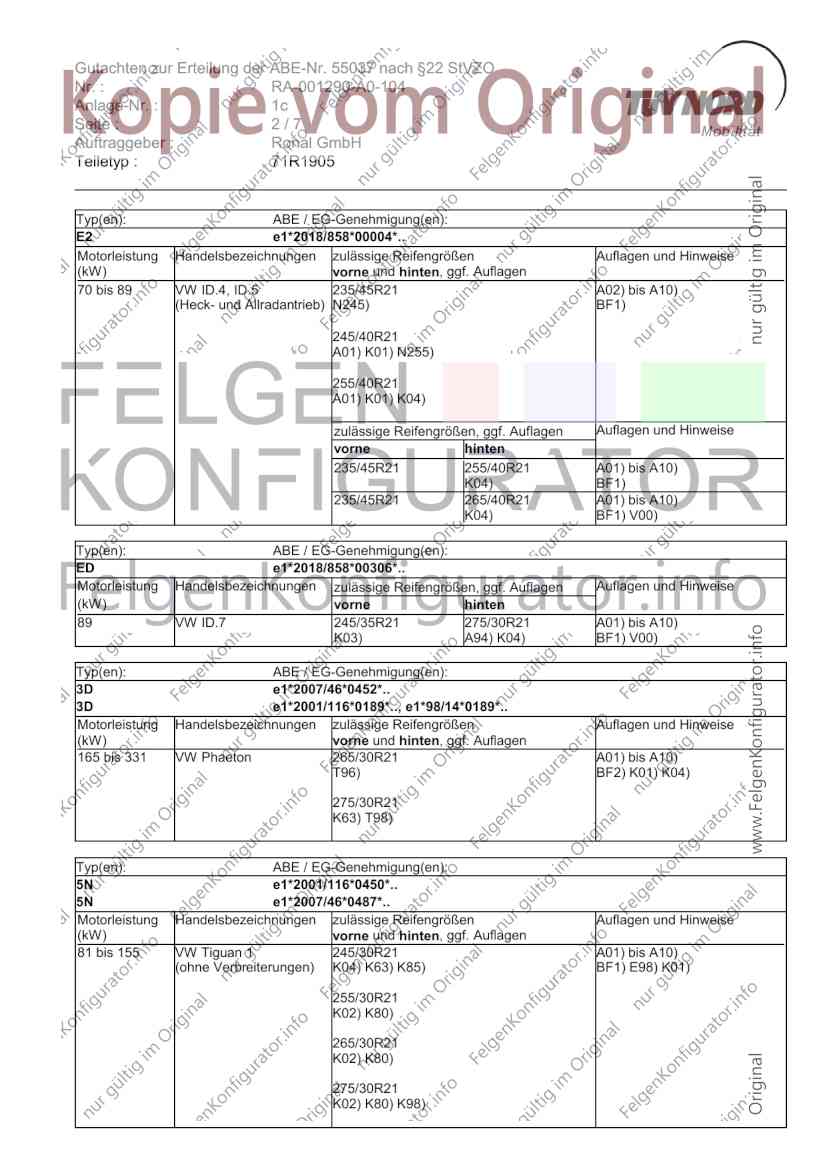

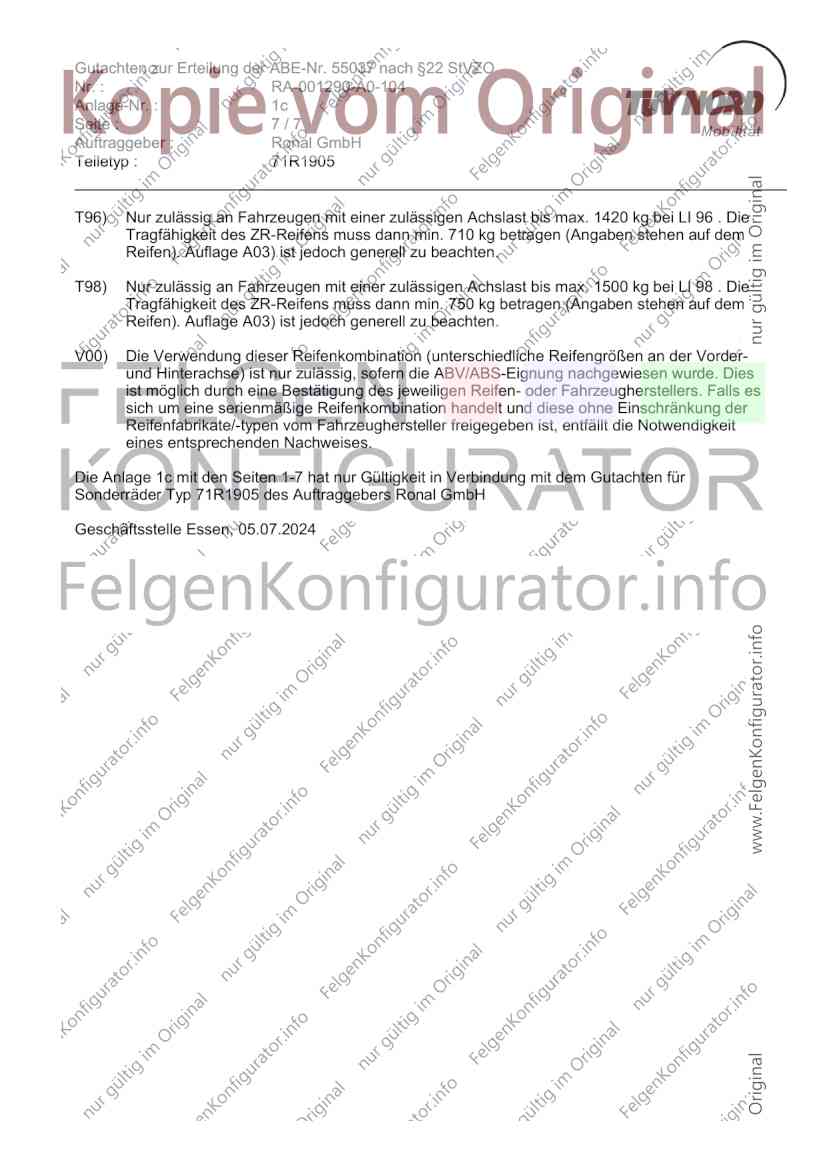

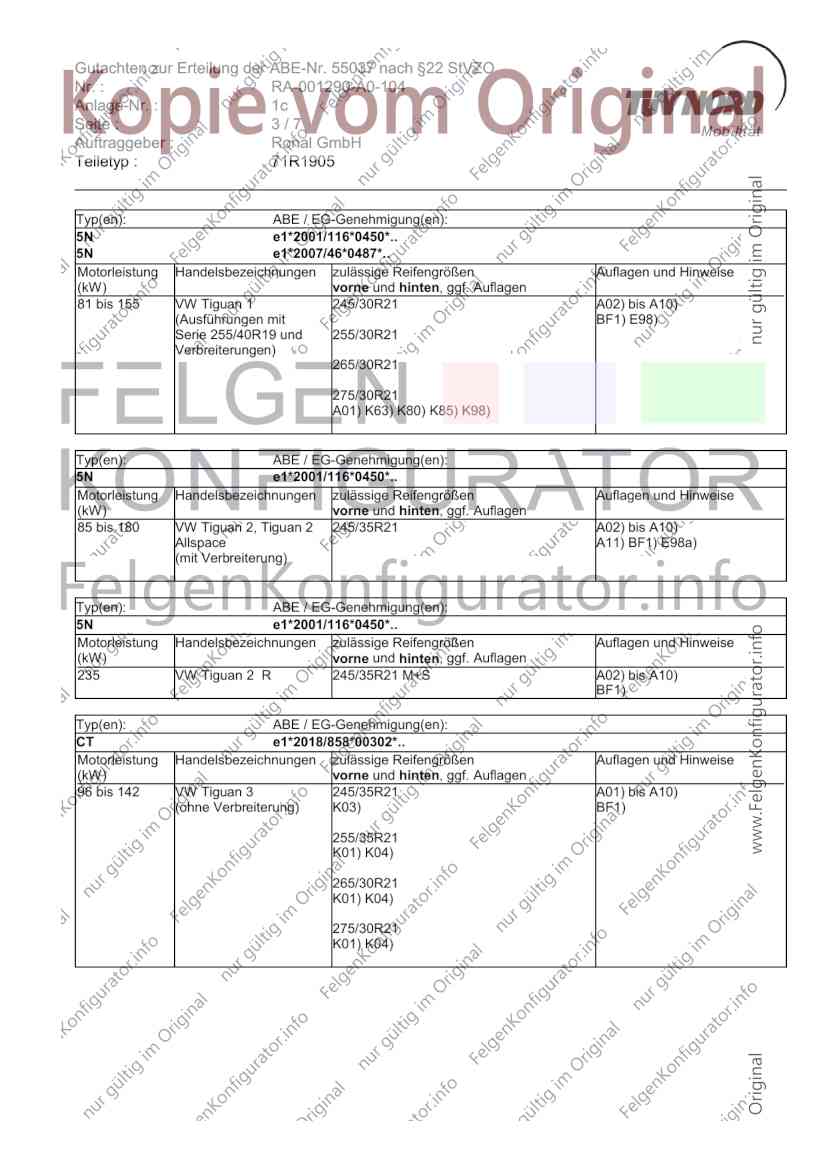

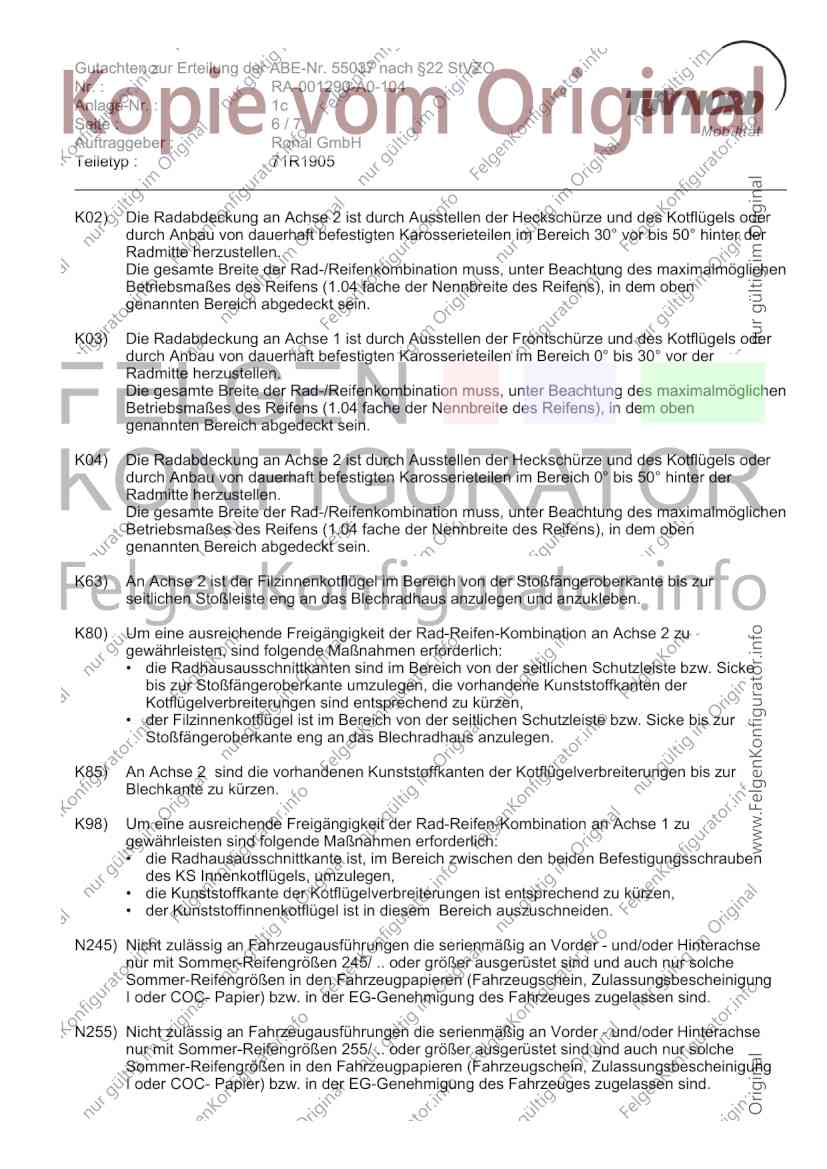

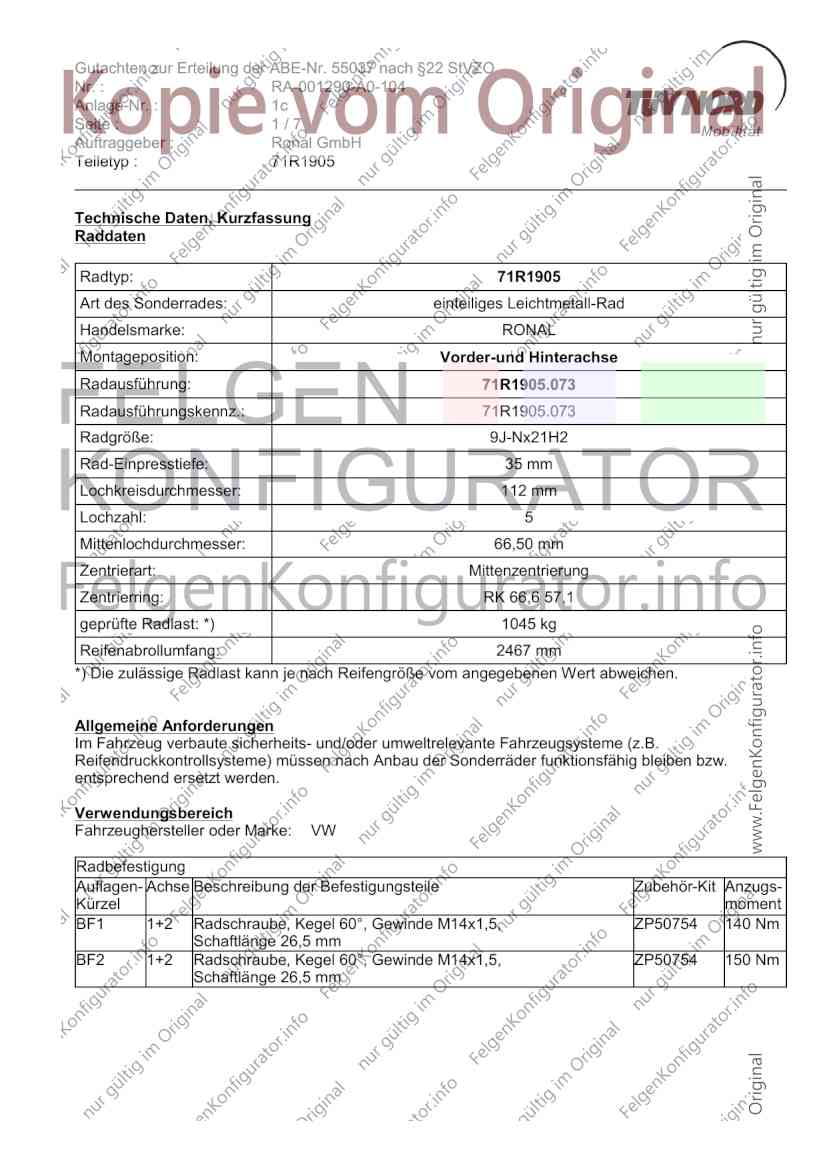

Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 1/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
Technische Daten, Kurzfassung
Raddaten
Radtyp: 71R1905
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorder-und Hinterachse
Radausführung: 71R1905.073
Radausführungskennz.: 71R1905.073
Radgröße: 9J-Nx21H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: RK 66,6 57,1
geprüfte Radlast: *) 1045 kg
Reifenabrollumfang: 2467 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP50754 140 Nm
Schaftlänge 26,5 mm
BF2 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, ZP50754 150 Nm
Schaftlänge 26,5 mm
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 2/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
Typ(en): ABE / EG-Genehmigung(en):
E2 e1*2018/858*00004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 89 VW ID.4, ID.5 235/45R21 A02) bis A10)
(Heck- und Allradantrieb) N245) BF1)
245/40R21
A01) K01) N255)
255/40R21
A01) K01) K04)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/45R21 255/40R21 A01) bis A10)
K04) BF1)
235/45R21 265/40R21 A01) bis A10)
K04) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
89 VW ID.7 245/35R21 275/30R21 A01) bis A10)
K03) A94) K04) BF1) V00)
Typ(en): ABE / EG-Genehmigung(en):
3D e1*2007/46*0452*..
3D e1*2001/116*0189*.., e1*98/14*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 265/30R21 A01) bis A10)
T96) BF2) K01) K04)
275/30R21
K63) T98)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 245/30R21 A01) bis A10)
(ohne Verbreiterungen) K04) K63) K85) BF1) E98) K01)
255/30R21
K02) K80)
265/30R21
K02) K80)
275/30R21
K02) K80) K98)
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 3/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 245/30R21 A02) bis A10)
(Ausführungen mit BF1) E98)
Serie 255/40R19 und 255/30R21
Verbreiterungen)
265/30R21
275/30R21
A01) K63) K80) K85) K98)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 245/35R21 A02) bis A10)
Allspace A11) BF1) E98a)
(mit Verbreiterung)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 VW Tiguan 2 R 245/35R21 M+S A02) bis A10)
BF1)
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 142 VW Tiguan 3 245/35R21 A01) bis A10)
(ohne Verbreiterung) K03) BF1)
255/35R21
K01) K04)
265/30R21
K01) K04)
275/30R21
K01) K04)
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 4/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 142 VW Tiguan 3 245/35R21 A02) bis A10)
(mit Verbreiterung / R- A93a) BF1)
Line Paket)
255/35R21
A01) K03)
265/30R21
A01) A93a) K03)
265/35R21
A01) K03)
275/30R21
A01) K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 5/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50754
Anzugsmoment: 140 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 26,5 mm
Zubehörkit: ZP50754
Anzugsmoment: 150 Nm
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 6/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K80) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten, sind folgende Maßnahmen erforderlich:
• die Radhausausschnittkanten sind im Bereich von der seitlichen Schutzleiste bzw. Sicke
bis zur Stoßfängeroberkante umzulegen, die vorhandene Kunststoffkanten der
Kotflügelverbreiterungen sind entsprechend zu kürzen,
• der Filzinnenkotflügel ist im Bereich von der seitlichen Schutzleiste bzw. Sicke bis zur
Stoßfängeroberkante eng an das Blechradhaus anzulegen.
K85) An Achse 2 sind die vorhandenen Kunststoffkanten der Kotflügelverbreiterungen bis zur
Blechkante zu kürzen.
K98) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Radhausausschnittkante ist, im Bereich zwischen den beiden Befestigungsschrauben
des KS Innenkotflügels, umzulegen,
• die Kunststoffkante der Kotflügelverbreiterungen ist entsprechend zu kürzen,
• der Kunststoffinnenkotflügel ist in diesem Bereich auszuschneiden.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung der ABE-Nr. 55037 nach §22 StVZO
Nr. : RA-001290-A0-104
Anlage-Nr. : 1c
Seite : 7/7
Auftraggeber : Ronal GmbH
Teiletyp : 71R1905
T96) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1420 kg bei LI 96 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 710 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.
Die Anlage 1c mit den Seiten 1-7 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 71R1905 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 05.07.2024
