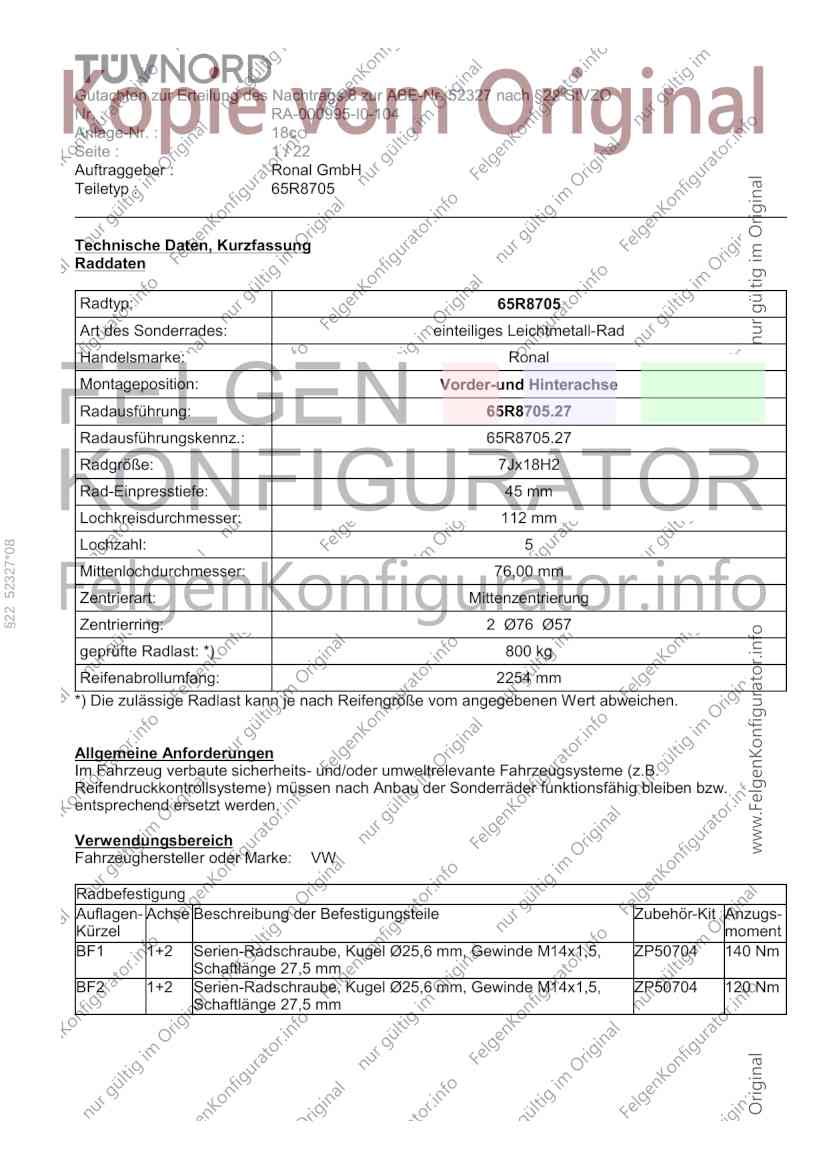

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 1 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Technische Daten, Kurzfassung
Raddaten
Radtyp: 65R8705
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 65R8705.27
Radausführungskennz.: 65R8705.27
Radgröße: 7Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 52327*08
Mittenlochdurchmesser: 76,00 mm
Zentrierart: Mittenzentrierung
Zentrierring: 2 Ø76 Ø57
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2254 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, ZP50704 140 Nm
Schaftlänge 27,5 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, ZP50704 120 Nm
Schaftlänge 27,5 mm

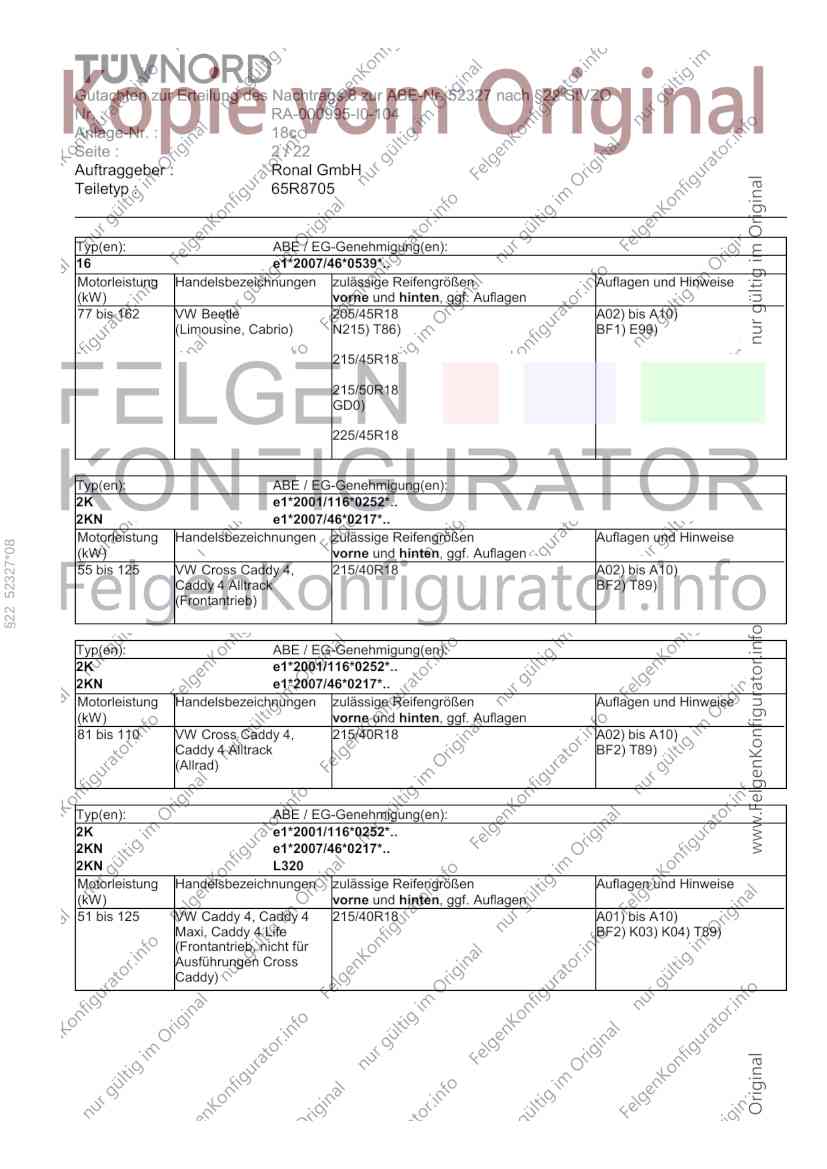

Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 2 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 205/45R18 A02) bis A10)
(Limousine, Cabrio) N215) T86) BF1) E99)
215/45R18
215/50R18
GD0)
225/45R18
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 52327*08
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Cross Caddy 4, 215/40R18 A02) bis A10)
Caddy 4 Alltrack BF2) T89)
(Frontantrieb)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW Cross Caddy 4, 215/40R18 A02) bis A10)
Caddy 4 Alltrack BF2) T89)
(Allrad)
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 125 VW Caddy 4, Caddy 4 215/40R18 A01) bis A10)
Maxi, Caddy 4 Life BF2) K03) K04) T89)
(Frontantrieb, nicht für
Ausführungen Cross
Caddy)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 3 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
2K e1*2001/116*0252*..
2KN e1*2007/46*0217*..
2KN L320
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 110 VW Caddy 4, Caddy 4 215/40R18 A01) bis A10)
Maxi BF2) K03) K04) T89)
(Allradantrieb, nicht für
Ausführungen Cross
Caddy)
Typ(en): ABE / EG-Genehmigung(en):
SK e13*2018/858*00002*..
SKN e13*2018/858*00003*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 90 VW Caddy 5 205/45R18 A02) bis A10)
§22 52327*08
(Frontantrieb) A93) GKK) N215) T90) BF1) E107)
205/45R18 M+S
A93) GKK) T90) W215)
205/50R18
N215) T89)
205/50R18 M+S
T89) W215)
215/45R18
A93a) T93)
215/50R18
A01) K03) K04) T92)
225/45R18
A01) K04)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 4 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
1F e1*2001/116*0349*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 VW EOS 205/40R18 A02) bis A10)
A93) N215) T86) BF2)
205/40R18 M+S
A93) T86)
205/45R18
A93a) N215) T86)
205/45R18 M+S
A93a) T86)
215/40R18
A93) N225)
215/40R18 M+S
§22 52327*08
A93)
215/45R18
GAX) N225)
215/45R18 M+S
GAX)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 169 VW Golf 5 215/40R18 A02) bis A10)
(Ausführungen mit BF2)
kleinsten Serienreifen in
15Zoll oder 16Zoll)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
184 VW Golf 5, R32 215/40R18 M+S A02) bis A10)
(Ausführungen mit BF2)
kleinsten Serienreifen in
17Zoll)
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
1K e1*2007/46*0490*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 199 VW Golf 6 215/40R18 A02) bis A10)
BF2)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 5 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2001/116*0242*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 195 VW Golf 6 Cabrio 205/40R18 A02) bis A10)
N215) T86) BF2)
215/40R18
N225)
Typ(en): ABE / EG-Genehmigung(en):
1KM e1*2001/116*0328*..
1KM e1*2007/46*0492*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 147 VW Golf 5 Variant, VW 215/40R18 A01) bis A10)
Golf 6 Variant, VW Jetta BF2) K63)
§22 52327*08
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
1KP e1*2007/46*0491*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 125 VW Golf Plus 205/40R18 A02) bis A10)
(außer Ausführung A93) T86) BF2)
Cross Golf)
205/45R18
T86)
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
1KP e1*2001/116*0304*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Cross Golf 205/40R18 A02) bis A10)
A93) T86) BF2)
205/45R18
T86)
215/40R18
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 6 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 96 VW Golf 7 205/40R18 A02) bis A10)
(Version mit BF2) E90)
Verbundlenker- 205/45R18
Hinterachse)
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
1K e1*2007/46*0490*..
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 180 VW Golf 7 205/40R18 A02) bis A10)
(Version mit N215) T86) A11) BF2) E91)
§22 52327*08
Mehrlenker- Hinterachse)
205/45R18
N215) T86)
215/40R18
N225)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
195 bis 213 VW Golf 7 GTI Clubsport, 205/40R18 M+S A02) bis A10)
GTI TCR T86) BF2) E100a)
(Fahrzeuge ohne
Serien-Reifengröße 205/45R18 M+S
235/35R19) T86)
215/40R18 M+S
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 VW Golf 7 R 205/40R18 A02) bis A10)
(Fahrzeuge ohne A93) N215) T86) BF2) E100a)
Serien-Reifengröße
235/35R19) 205/45R18
N215) T86)
215/40R18
A93a) N225)
215/45R18
A01) G01) K25) K97) N225)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 7 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
206 bis 228 VW Golf 7 R 205/45R18 A02) bis A10)
(Fahrzeuge mit Serien- N215) BF2) E100)
Reifengröße 235/35R19)
215/45R18
A01) G01) N225)
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
195 bis 228 VW Golf 7 GTI Clubsport, 205/40R18 M+S A02) bis A10)
GTI TCR A93) T86) BF2) E100)
(Fahrzeuge mit Serien-
Reifengröße 235/35R19) 205/45R18 M+S
§22 52327*08
215/40R18 M+S
A93a)
215/45R18 M+S
Typ(en): ABE / EG-Genehmigung(en):
AU e1*2007/46*0623*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 100 VW e-Golf 205/40R18 A02) bis A10)
BF2)
205/45R18
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf 7 Variant 205/40R18 A02) bis A10)
(Version mit N215) BF2) E90) EF0)
Verbundlenker-
Hinterachse) 205/45R18
N215)
215/40R18
N225)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 8 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 135 VW Golf 7 Variant 205/40R18 A02) bis A10)
(Version mit N215) T86) BF2) E91) EF0)
Mehrlenker-Hinterachse)
205/45R18
N215) T86)
215/40R18
N225)
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 135 VW Golf 7 Variant 205/40R18 A02) bis A10)
§22 52327*08
Alltrack A93) T86) BF2)
205/45R18
A93) T86)
215/40R18
A93)
215/45R18
225/45R18
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 205/40R18 A02) bis A10)
(Version mit T86) BF2) E90)
Verbundlenkerachse)
205/45R18
T86)
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
AUV e1*2007/46*0627*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
63 bis 110 VW Golf Sportsvan 205/40R18 A02) bis A10)
(Version mit T86) BF2) E91)
Mehrlenkerachse)
205/45R18
T86)
215/40R18
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 9 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 96 VW Golf 8 205/45R18 A02) bis A10)
(Version mit BF1) E90)
Verbundlenker- 215/40R18
Hinterachse) A93a)
Typ(en): ABE / EG-Genehmigung(en):
CD e1*2007/46*2014*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW Golf 8 205/45R18 A02) bis A10)
(Version mit N215) A11) BF1) E91)
Mehrlenker-Hinterachse)
215/40R18
§22 52327*08
A93a) N225)
Typ(en): ABE / EG-Genehmigung(en):
CDV e1*2007/46*2180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 96 VW Golf 8 Variant 205/45R18 A02) bis A10)
(Version mit BF1)
Verbundlenker- 215/40R18
Hinterachse) A93a)
Typ(en): ABE / EG-Genehmigung(en):
CDV e1*2007/46*2180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW Golf 8 Variant 205/40R18 A02) bis A10)
(Version mit A93) N215) T86) BF1)
Mehrlenker-Hinterachse)
205/40R18 M+S
A93) T86)
205/45R18
N215)
205/45R18 M+S
215/40R18
A93a) N225)
215/40R18 M+S
A93a)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 10 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
CDV e1*2007/46*2180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 147 VW Golf 8 Alltrack 205/45R18 A02) bis A10)
A93) BF1)
205/50R18
215/40R18
A93)
215/45R18
A93a)
225/45R18
Typ(en): ABE / EG-Genehmigung(en):
§22 52327*08
16 e1*2007/46*0539*..
16H e1*2007/46*0584*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 155 VW Jetta, Jetta Hybrid 205/45R18 A02) bis A10)
BF2) E95)
215/40R18
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 118 VW Jetta 205/40R18 A02) bis A10)
(Facelift, ab Modell 2014) A93) T86) BF2) E95a)
205/45R18
G0S) T86)
215/40R18
A93a)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 11 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3C e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 205/40R18 A02) bis A10)
(B6 / B7, Limousine, T86) A93) BF2) E87) E93)
Kombi, kleinste
Serienreifen in 16Zoll, 205/45R18
außer Alltrack) G0P) T86)
215/40R18
T89)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
§22 52327*08
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 206 VW Passat 215/45R18 A02) bis A10)
(B8; Limousine, Kombi; A11) BF1) E93a)
außer Alltrack) 215/50R18
225/45R18
Typ(en): ABE / EG-Genehmigung(en):
CJ e1*2018/858*00366*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 142 VW Passat 215/50R18 A02) bis A10)
(B9, Kombi) N225) A11) BF1) EF0)
215/50R18 M+S
225/45R18
A93a) N235)
225/45R18 M+S
A93a)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 12 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc 205/50R18 A02) bis A10)
(Frontantrieb) A93) N215) BF1)
215/45R18
A93)
215/50R18
225/45R18
A93)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
§22 52327*08
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW T-Roc 205/50R18 A02) bis A10)
(Allradantrieb) A93) N215) BF1)
215/50R18
225/45R18
A93)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 VW T-Roc R 215/45R18 A02) bis A10)
(Allradantrieb) A93) BF1)
215/50R18
A93a)
225/45R18
A93)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc Cabrio 215/50R18 A02) bis A10)
(Frontantrieb) BF1)
225/45R18
A93)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 13 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 215/50R18 A02) bis A10)
(ohne Verbreiterungen) BF1) E98)
215/55R18
225/50R18
235/50R18
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
§22 52327*08
81 bis 155 VW Tiguan 1 215/50R18 A02) bis A10)
(Ausführungen mit BF1) E98)
Serie 255/40R19 und 215/55R18
Verbreiterungen)
225/50R18
235/50R18
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 14 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 215/55R18 A02) bis A10)
Allspace A93) N225) A11) BF1) E98a)
(ohne Verbreiterung)
215/55R18 M+S
A93) W225)
215/60R18
A93) N225)
215/60R18 M+S
A93) W225)
225/55R18
A93a) N235)
225/55R18 M+S
§22 52327*08
A93a) W235)
225/60R18
GDR) N235)
225/60R18 M+S
GDR) W235)
235/50R18
235/55R18
245/50R18
245/55R18
GDR)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 15 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 215/55R18 A02) bis A10)
Allspace A93) N225) A11) BF1) E98a)
(mit Verbreiterung)
215/55R18 M+S
A93) W225)
215/60R18
A93) N225)
215/60R18 M+S
A93) W225)
225/55R18
A93a) N235)
225/55R18 M+S
§22 52327*08
A93a) W235)
225/60R18
GDR) N235)
225/60R18 M+S
GDR) W235)
235/50R18
235/55R18
245/50R18
245/55R18
GDR)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1T e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 125 VW Touran 1 215/40R18 A01) bis A10)
(Ausführungen mit BF2) E53) E96) K04) T89)
kleinsten Serienreifen in
15Zoll, außer Cross)
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 16 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1T e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 130 VW Touran 1 215/40R18 A01) bis A10)
(Ausführungen mit BF2) E53) E96) K04) T89)
kleinsten Serienreifen in
16Zoll, außer Cross)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
1T e1*2007/46*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 130 VW Cross Touran 1 215/40R18 M+S A02) bis A10)
§22 52327*08
BF2) E96) T89)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 215/45R18 A02) bis A10)
(außer Cross) A93a) BF1) E96a)
215/50R18
A01) G01) K03)
225/45R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 17 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
§22 52327*08
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: ZP50704
Anzugsmoment: 140 Nm
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 18 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: ZP50704
Anzugsmoment: 120 Nm
E53) Nicht für Touran CROSS (Serie VA 215/50R17, HA 235/45R17).
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind serienmäßig
mit den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18 ausgerüstet.
E90) Nur zulässig an Fahrzeugausführungen mit Verbundlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'VL':
§22 52327*08
E91) Nur zulässig an Fahrzeugausführungen mit Mehrlenkerachse. In der
Zulassungsbescheinigung I, Feld D.2, im Versionenschlüssel steht 'ML':
E93) Nur zulässig an Fahrzeugausführungen „Passat B7“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36
- EG-Genehmigungs-Nr. e1*2007/46*0502* bis Nachtrag 10
- EG-Genehmigungs-Nr. e1*2007/46*0547* bis Nachtrag 3
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E95) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
• e1*2007/46*0539* bis Nachtragsstand 15
E95a) Bei dem Fahrzeugtyp 16 nur zulässig mit folgender EG-Genehmigungs-Nr.:
• e1*2007/46*0539* ab Nachtragsstand 16
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 19 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
E96) Nur zulässig an Fahrzeugausführungen „Touran 1“:
• EG-Genehmigungs-Nr. e1*2001/116*0211* bis Nachtrag 35,
• EG-Genehmigungs-Nr. e1*2007/46*0357* bis Nachtrag 13,
• EG-Genehmigungs-Nr. e1*2007/46*0506* bis Nachtrag 00.
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.
§22 52327*08
E100) Diese Reifenzuordnung gilt für Fahrzeugausführungen, die serienmäßig mit der Reifengröße
235/35R19 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de Fahrzeuges
zugelassen sind.
E100a)Diese Reifenzuordnung gilt für Fahrzeugausführungen, die serienmäßig NICHT mit der
Reifengröße 235/35R19 ausgerüstet sind oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung de Fahrzeuges zugelassen sind.
E107) Nicht geprüft an Fahrzeugausführungen mit Erdgasantrieb.
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet oder diese in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) zugelassen sind deren
Raddurchmesser größer als der Raddurchmesser des Umrüstrades sind und/oder deren
Felgenmaulweite größer als die Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO)
liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination
nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G0P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/60R16,
205/50R17, 215/55R16, 235/40R18, 235/45R17 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 20 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
G0S) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 195/65R15,
205/50R17, 225/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GAX) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/40R18 ausgerüstet oder
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GD0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17,
235/35R20, 235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in
den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GDR) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 235/45R20 ausgerüstet oder
§22 52327*08
diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01)
und G01) zu beachten.
GKK) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
205/65R15, 225/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um 10
mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 21 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
K97) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 1 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschrauben an den Blechlaschen im Bereich 25° vor und 40° hinter der
Radmitte sind zu entfernen,
• die Radhauskante und die Blechlaschen sind im oben genannten Bereich umzulegen,
• der Kunststoffinnenkotflügel ist in diesem Bereich nach oben einzuformen und hinter die
umgelegte Radhauskante zu klemmen.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
§22 52327*08
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T93) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1300 kg bei LI 93 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 650 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
W215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 215/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
W225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 225/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 8 zur ABE-Nr. 52327 nach §22 StVZO
Nr. : RA-000995-I0-104
Anlage-Nr. : 18c
Seite : 22 / 22
Auftraggeber : Ronal GmbH
Teiletyp : 65R8705
W235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Reifen der Größen 235/ .. oder größer ausgerüstet sind und auch nur diese in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der
EG-Genehmigung des Fahrzeuges zugelassen sind.
Die Anlage 18c mit den Seiten 1-22 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 65R8705 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 17.03.2025
§22 52327*08
