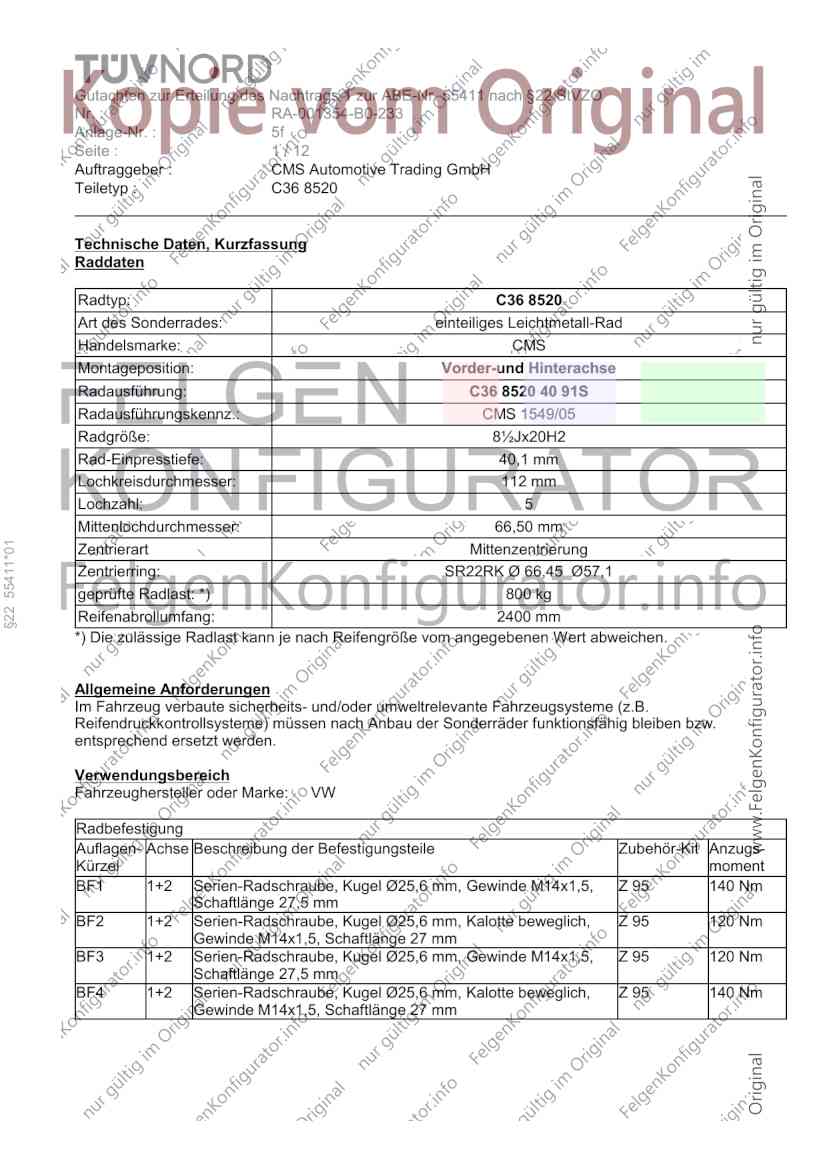

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 1 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Technische Daten, Kurzfassung
Raddaten
Radtyp: C36 8520
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Vorder-und Hinterachse
Radausführung: C36 8520 40 91S
Radausführungskennz.: CMS 1549/05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40,1 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 66,50 mm
§22 55411*01
Zentrierart Mittenzentrierung
Zentrierring: SR22RK Ø 66,45 Ø57,1
geprüfte Radlast: *) 800 kg
Reifenabrollumfang: 2400 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Z 95 140 Nm
Schaftlänge 27,5 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Z 95 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF3 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Z 95 120 Nm
Schaftlänge 27,5 mm
BF4 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Z 95 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm

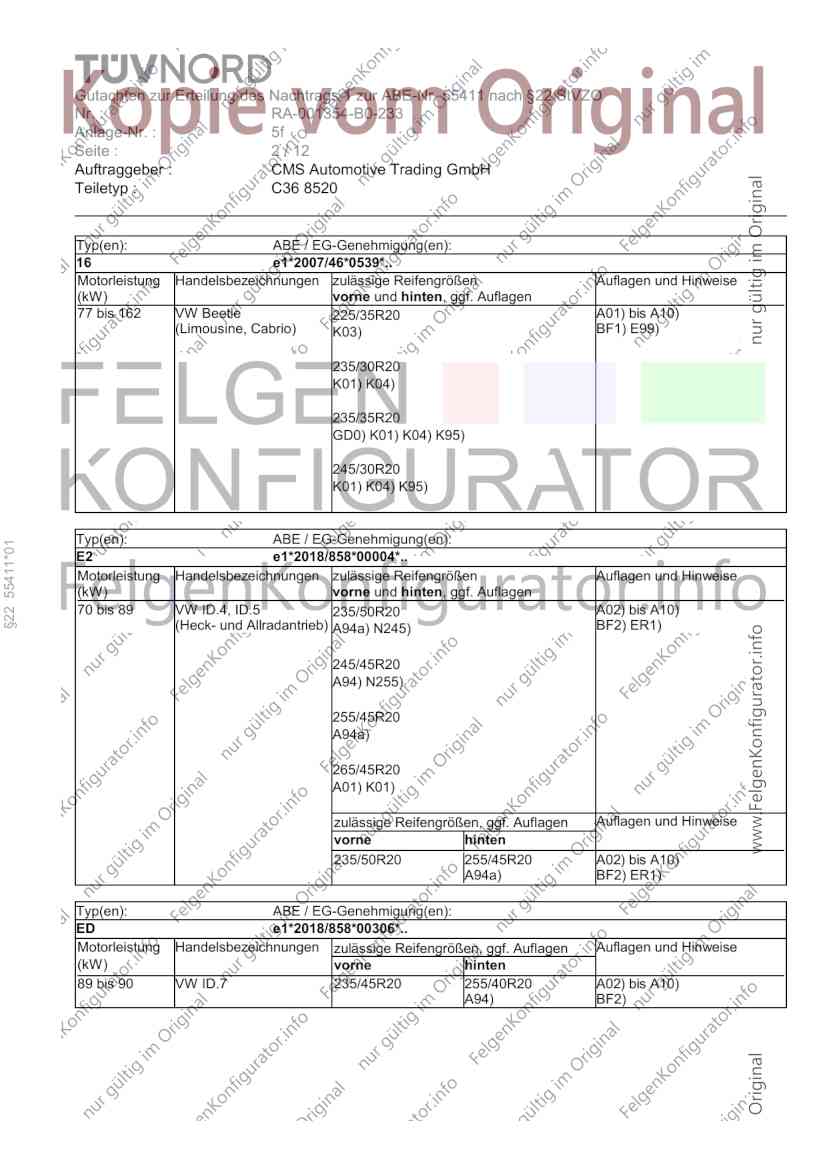

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 2 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
16 e1*2007/46*0539*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
77 bis 162 VW Beetle 225/35R20 A01) bis A10)
(Limousine, Cabrio) K03) BF1) E99)
235/30R20
K01) K04)
235/35R20
GD0) K01) K04) K95)
245/30R20
K01) K04) K95)
Typ(en): ABE / EG-Genehmigung(en):
§22 55411*01
E2 e1*2018/858*00004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 89 VW ID.4, ID.5 235/50R20 A02) bis A10)
(Heck- und Allradantrieb) A94a) N245) BF2) ER1)
245/45R20
A94) N255)
255/45R20
A94a)
265/45R20
A01) K01)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R20 255/45R20 A02) bis A10)
A94a) BF2) ER1)
Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
89 bis 90 VW ID.7 235/45R20 255/40R20 A02) bis A10)
A94) BF2)

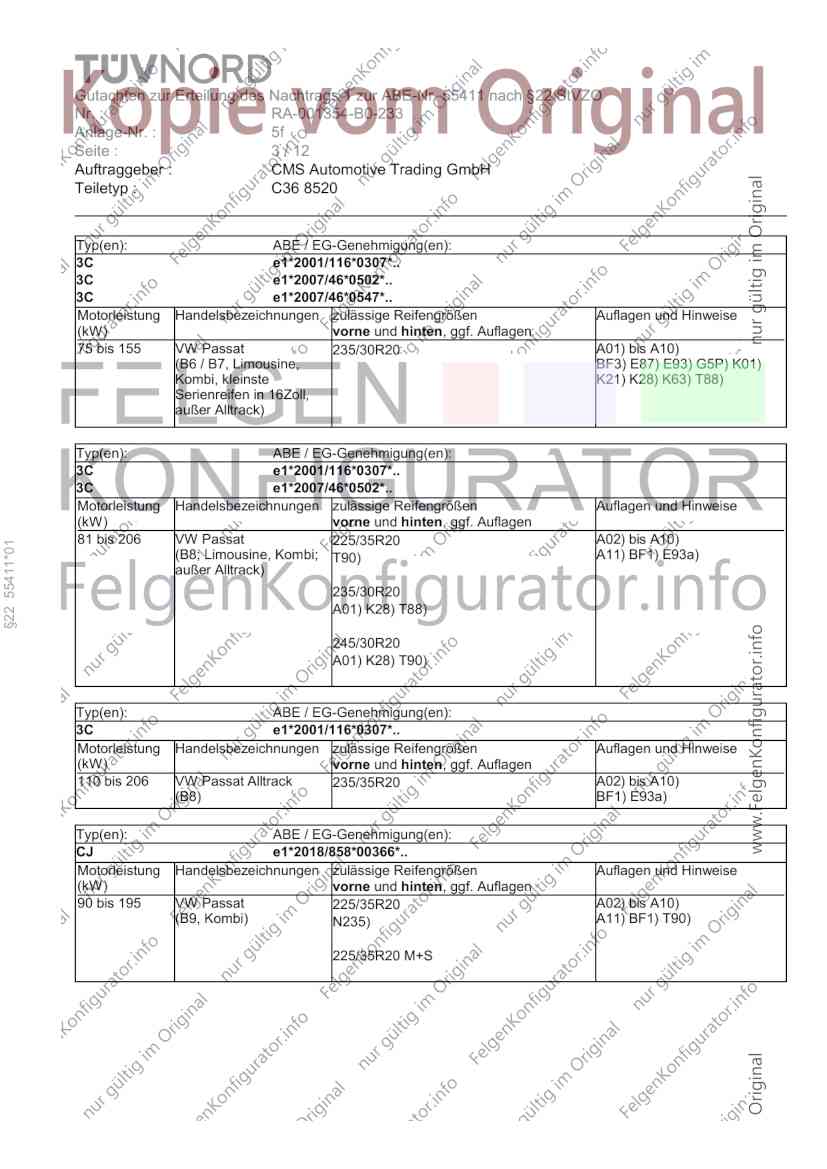

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 3 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
3C e1*2007/46*0547*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
75 bis 155 VW Passat 235/30R20 A01) bis A10)
(B6 / B7, Limousine, BF3) E87) E93) G5P) K01)
Kombi, kleinste K21) K28) K63) T88)
Serienreifen in 16Zoll,
außer Alltrack)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
3C e1*2007/46*0502*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 206 VW Passat 225/35R20 A02) bis A10)
§22 55411*01
(B8; Limousine, Kombi; T90) A11) BF1) E93a)
außer Alltrack)
235/30R20
A01) K28) T88)
245/30R20
A01) K28) T90)
Typ(en): ABE / EG-Genehmigung(en):
3C e1*2001/116*0307*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 206 VW Passat Alltrack 235/35R20 A02) bis A10)
(B8) BF1) E93a)
Typ(en): ABE / EG-Genehmigung(en):
CJ e1*2018/858*00366*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 195 VW Passat 225/35R20 A02) bis A10)
(B9, Kombi) N235) A11) BF1) T90)
225/35R20 M+S

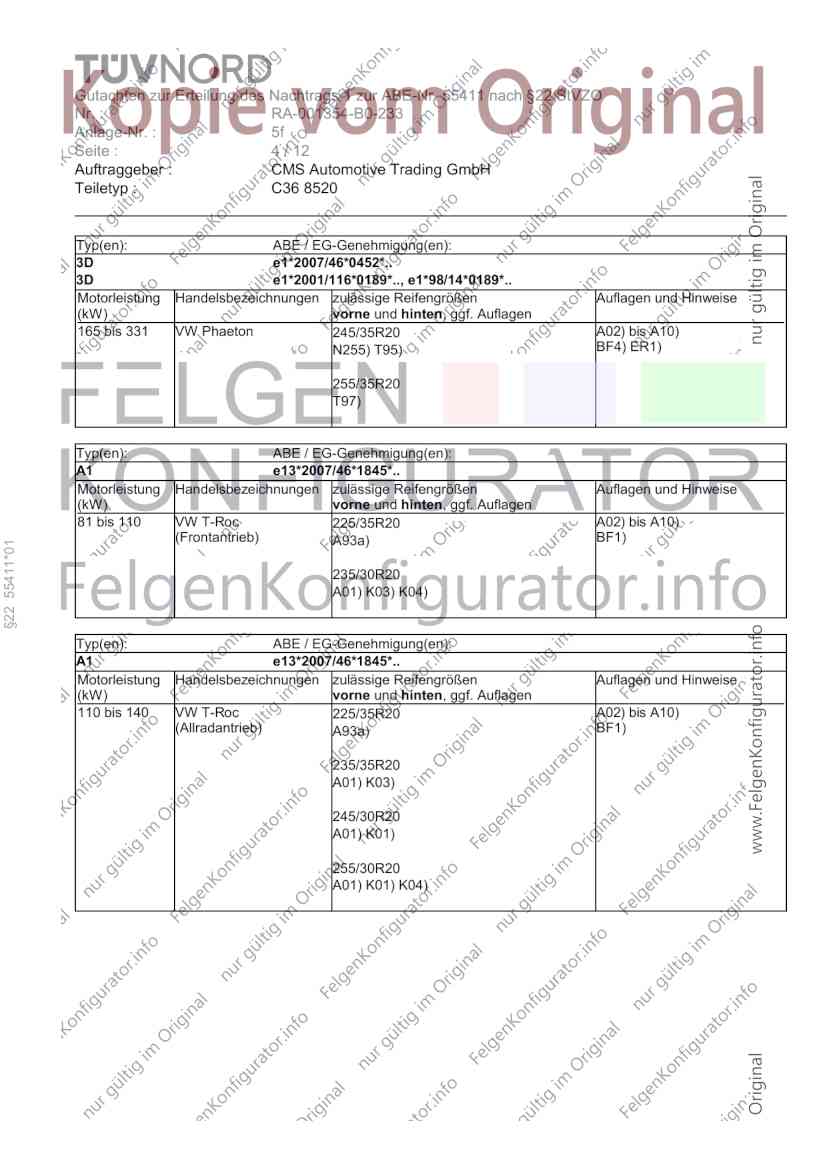

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 4 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
3D e1*2007/46*0452*..
3D e1*2001/116*0189*.., e1*98/14*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 245/35R20 A02) bis A10)
N255) T95) BF4) ER1)
255/35R20
T97)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc 225/35R20 A02) bis A10)
(Frontantrieb) A93a) BF1)
§22 55411*01
235/30R20
A01) K03) K04)
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 140 VW T-Roc 225/35R20 A02) bis A10)
(Allradantrieb) A93a) BF1)
235/35R20
A01) K03)
245/30R20
A01) K01)
255/30R20
A01) K01) K04)

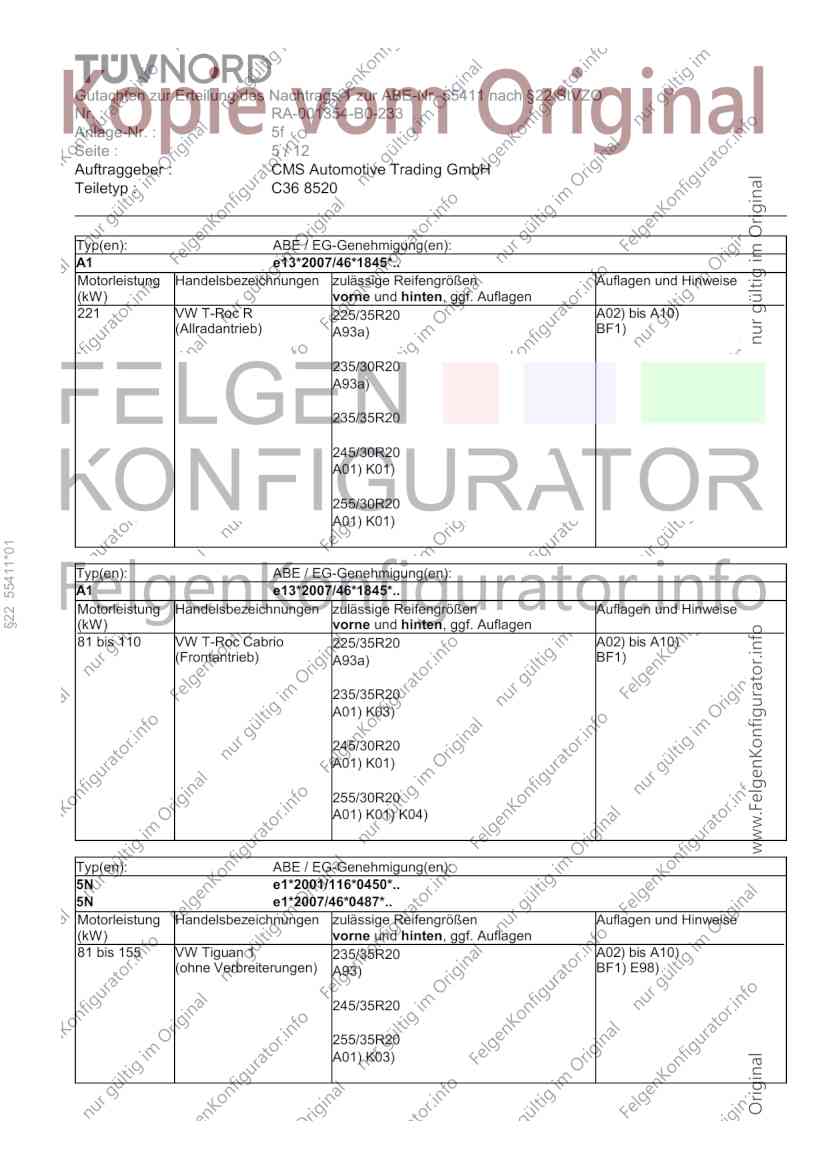

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 5 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
221 VW T-Roc R 225/35R20 A02) bis A10)
(Allradantrieb) A93a) BF1)
235/30R20
A93a)
235/35R20
245/30R20
A01) K01)
255/30R20
A01) K01)
§22 55411*01
Typ(en): ABE / EG-Genehmigung(en):
A1 e13*2007/46*1845*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 110 VW T-Roc Cabrio 225/35R20 A02) bis A10)
(Frontantrieb) A93a) BF1)
235/35R20
A01) K03)
245/30R20
A01) K01)
255/30R20
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(ohne Verbreiterungen) A93) BF1) E98)
245/35R20
255/35R20
A01) K03)

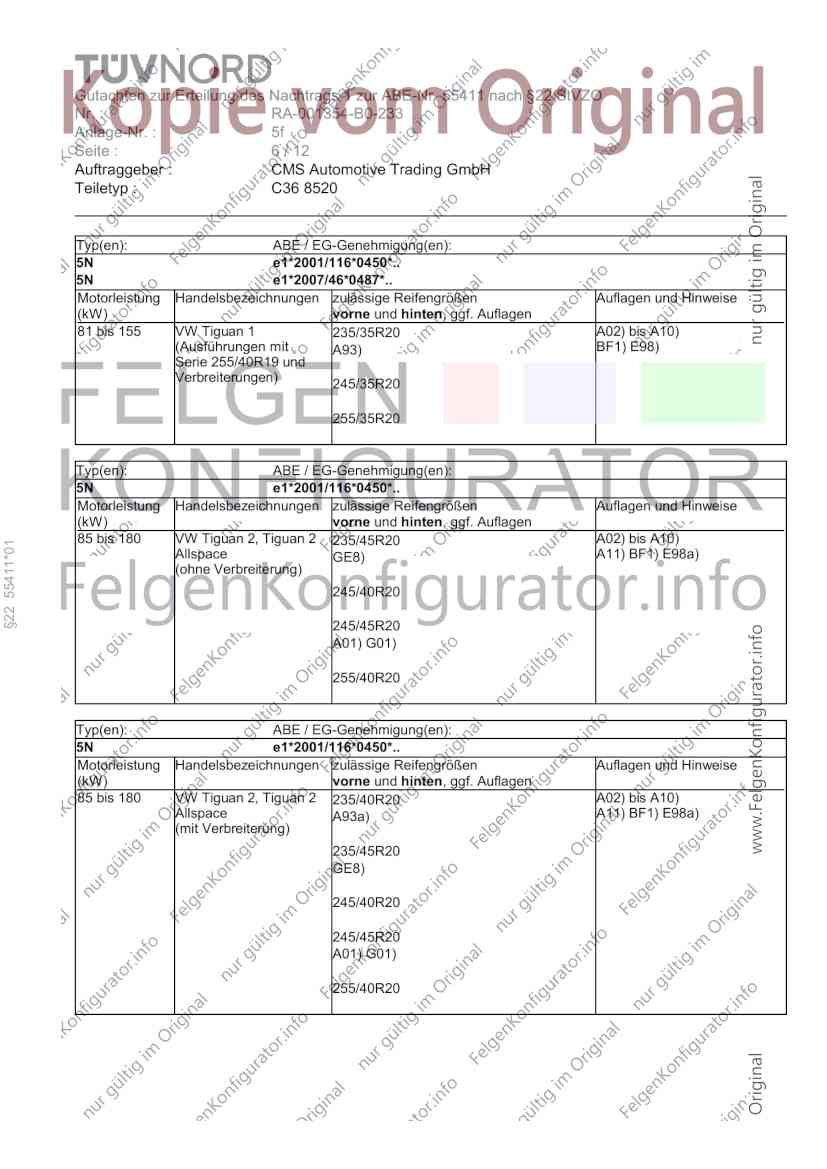

Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 6 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 155 VW Tiguan 1 235/35R20 A02) bis A10)
(Ausführungen mit A93) BF1) E98)
Serie 255/40R19 und
Verbreiterungen)
245/35R20
255/35R20
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 235/45R20 A02) bis A10)
§22 55411*01
Allspace GE8) A11) BF1) E98a)
(ohne Verbreiterung)
245/40R20
245/45R20
A01) G01)
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 180 VW Tiguan 2, Tiguan 2 235/40R20 A02) bis A10)
Allspace A93a) A11) BF1) E98a)
(mit Verbreiterung)
235/45R20
GE8)
245/40R20
245/45R20
A01) G01)
255/40R20
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 7 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
235 VW Tiguan 2 R 235/45R20 M+S A02) bis A10)
BF1)
245/40R20 M+S
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 150 VW Tiguan 3 235/40R20 A02) bis A10)
(ohne Verbreiterung) A93) A11) BF1)
§22 55411*01
235/45R20
245/40R20
A93a)
255/40R20
Typ(en): ABE / EG-Genehmigung(en):
CT e1*2018/858*00302*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 195 VW Tiguan 3 235/40R20 A02) bis A10)
(mit Verbreiterung / R- A93) N245) A11) BF1)
Line Paket)
235/45R20
N245)
245/40R20
A93a) N255)
255/40R20
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 8 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 225/35R20 A01) bis A10)
(außer Cross) T90) BF1) E96a) K01) K04) K71)
235/30R20
T88)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
§22 55411*01
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 9 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520

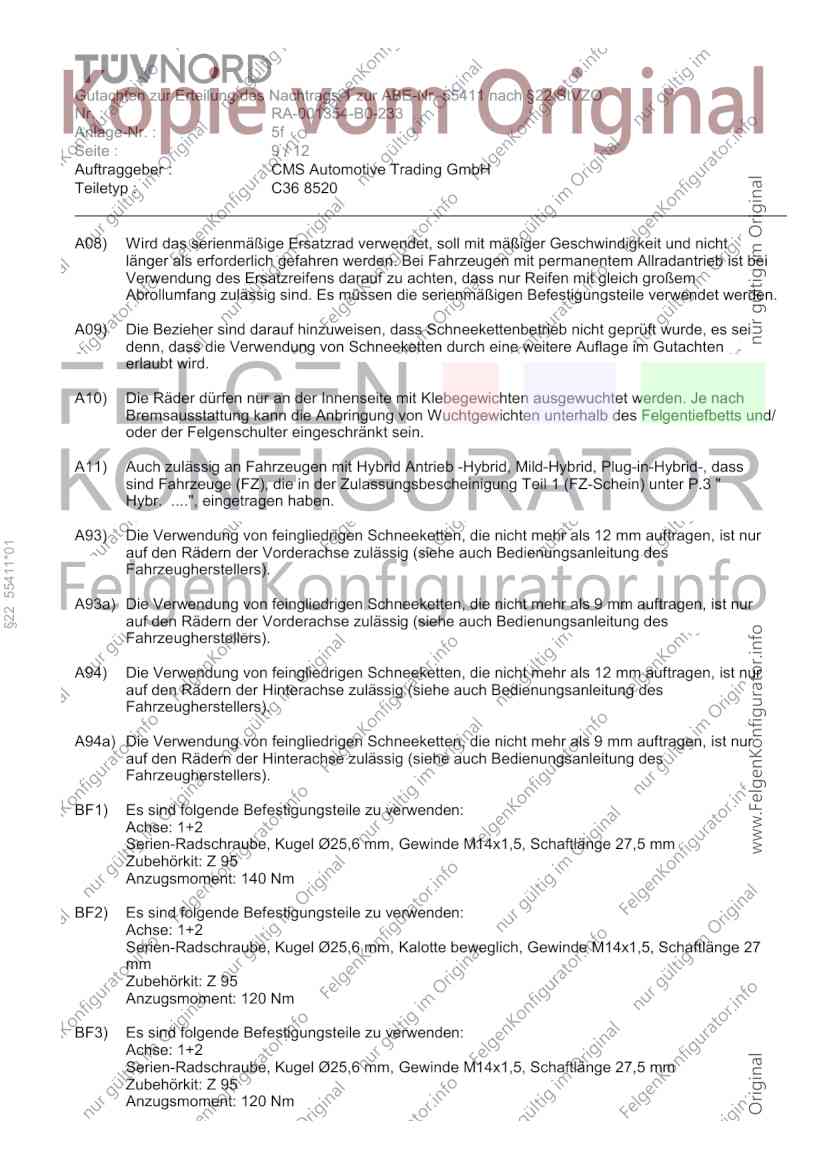

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten
erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
§22 55411*01
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: Z 95
Anzugsmoment: 140 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 27
mm
Zubehörkit: Z 95
Anzugsmoment: 120 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: Z 95
Anzugsmoment: 120 Nm
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 10 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520

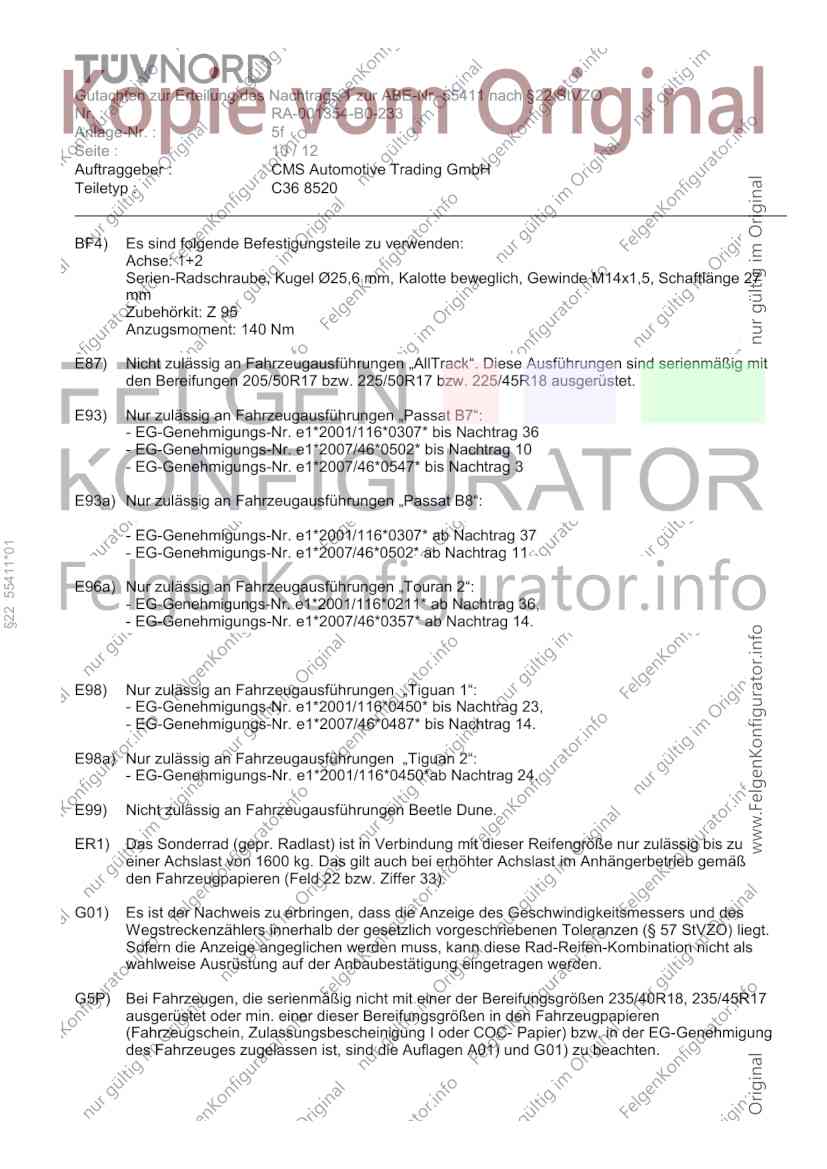

BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 27
mm
Zubehörkit: Z 95
Anzugsmoment: 140 Nm
E87) Nicht zulässig an Fahrzeugausführungen „AllTrack“. Diese Ausführungen sind serienmäßig mit
den Bereifungen 205/50R17 bzw. 225/50R17 bzw. 225/45R18 ausgerüstet.
E93) Nur zulässig an Fahrzeugausführungen „Passat B7“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* bis Nachtrag 36
- EG-Genehmigungs-Nr. e1*2007/46*0502* bis Nachtrag 10
- EG-Genehmigungs-Nr. e1*2007/46*0547* bis Nachtrag 3
E93a) Nur zulässig an Fahrzeugausführungen „Passat B8“:
- EG-Genehmigungs-Nr. e1*2001/116*0307* ab Nachtrag 37
§22 55411*01
- EG-Genehmigungs-Nr. e1*2007/46*0502* ab Nachtrag 11
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.
E98a) Nur zulässig an Fahrzeugausführungen „Tiguan 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0450*ab Nachtrag 24.
E99) Nicht zulässig an Fahrzeugausführungen Beetle Dune.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer Achslast von 1600 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-Kombination nicht als
wahlweise Ausrüstung auf der Anbaubestätigung eingetragen werden.
G5P) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/40R18, 235/45R17
ausgerüstet oder min. einer dieser Bereifungsgrößen in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung
des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu beachten.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 11 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520

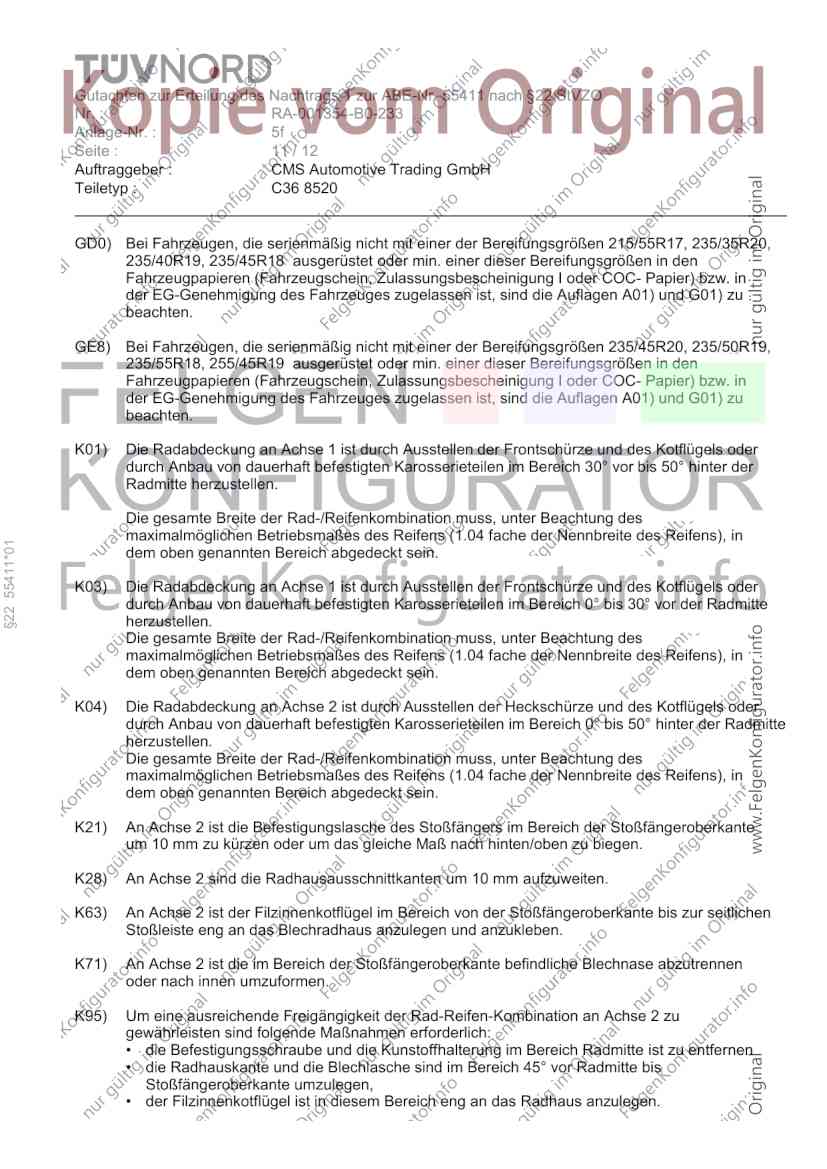

GD0) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 215/55R17, 235/35R20,
235/40R19, 235/45R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
GE8) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 235/45R20, 235/50R19,
235/55R18, 255/45R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in
der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und G01) zu
beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
§22 55411*01
dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in
dem oben genannten Bereich abgedeckt sein.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der Stoßfängeroberkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K28) An Achse 2 sind die Radhausausschnittkanten um 10 mm aufzuweiten.
K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase abzutrennen
oder nach innen umzuformen.
K95) Um eine ausreichende Freigängigkeit der Rad-Reifen-Kombination an Achse 2 zu
gewährleisten sind folgende Maßnahmen erforderlich:
• die Befestigungsschraube und die Kunstoffhalterung im Bereich Radmitte ist zu entfernen
• die Radhauskante und die Blechlasche sind im Bereich 45° vor Radmitte bis
Stoßfängeroberkante umzulegen,
• der Filzinnenkotflügel ist in diesem Bereich eng an das Radhaus anzulegen.
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 55411 nach §22 StVZO
Nr. : RA-001354-B0-233
Anlage-Nr. : 5f
Seite : 12 / 12
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 8520

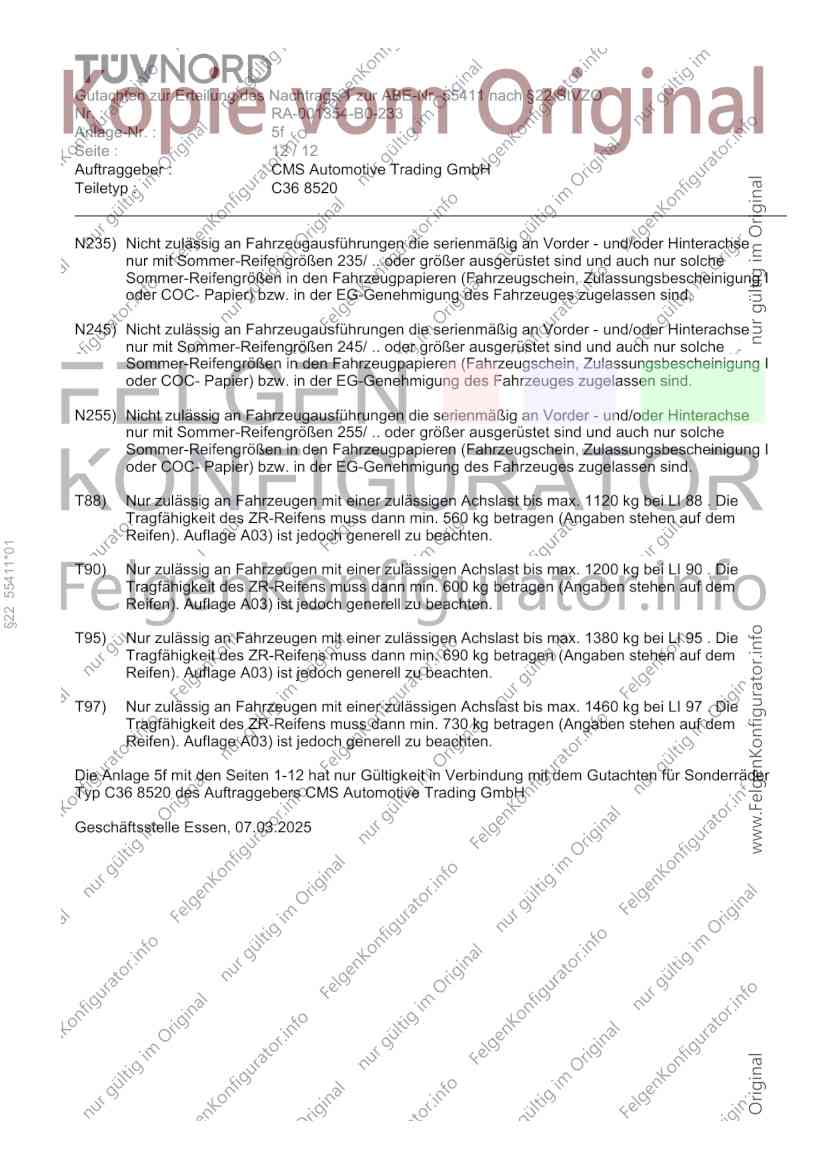

N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
§22 55411*01
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T95) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1380 kg bei LI 95 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 690 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
T97) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1460 kg bei LI 97 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 730 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage 5f mit den Seiten 1-12 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ C36 8520 des Auftraggebers CMS Automotive Trading GmbH
Geschäftsstelle Essen, 07.03.2025
