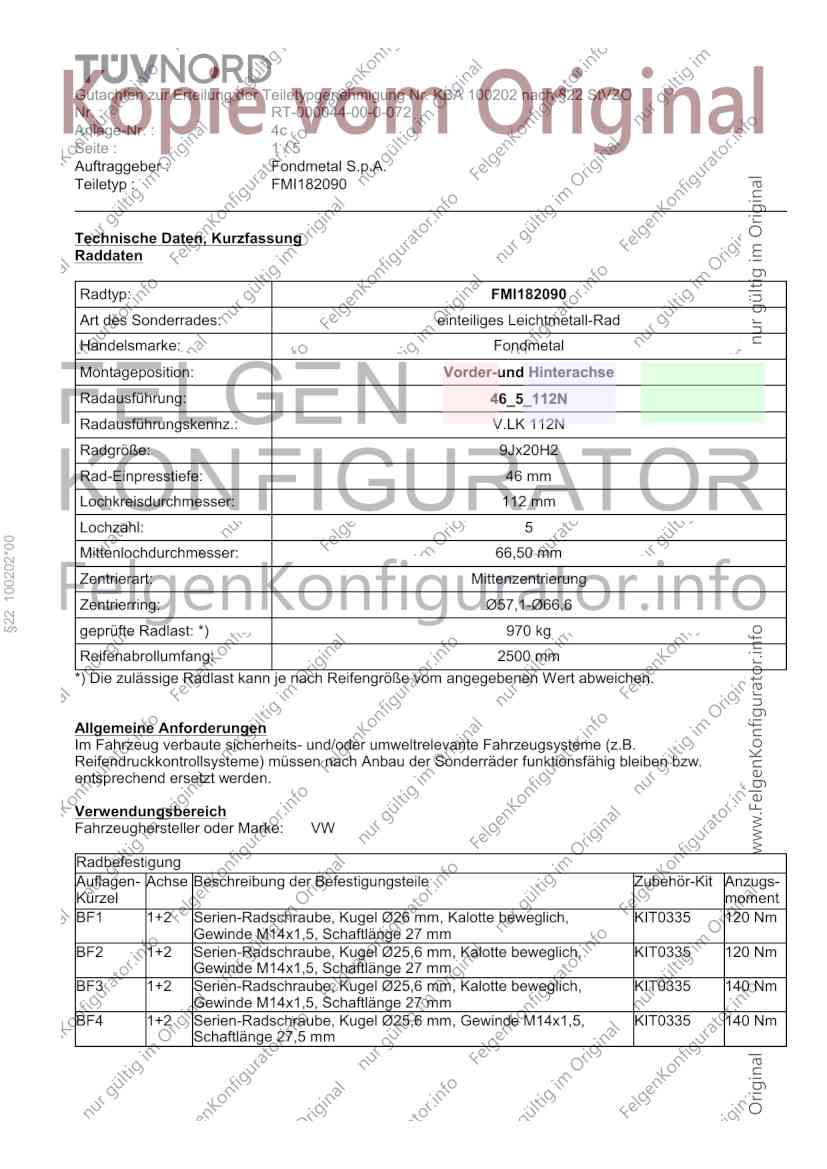

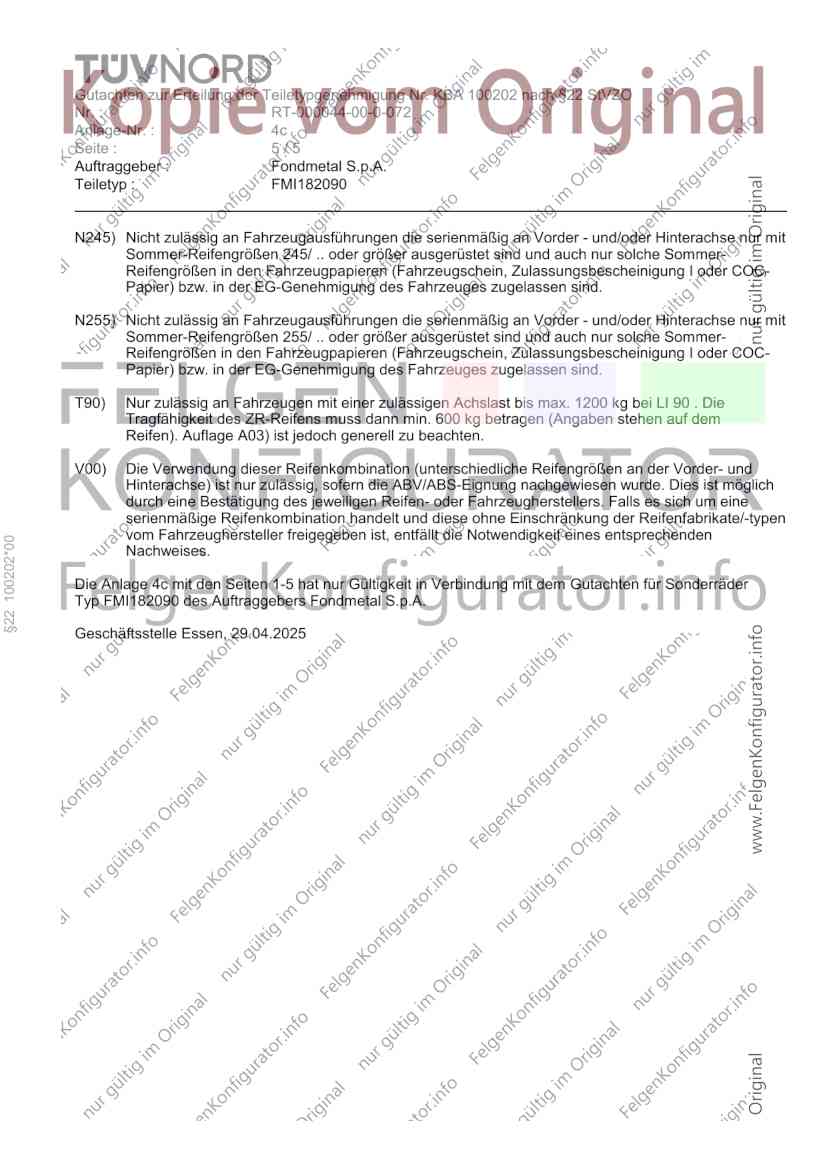

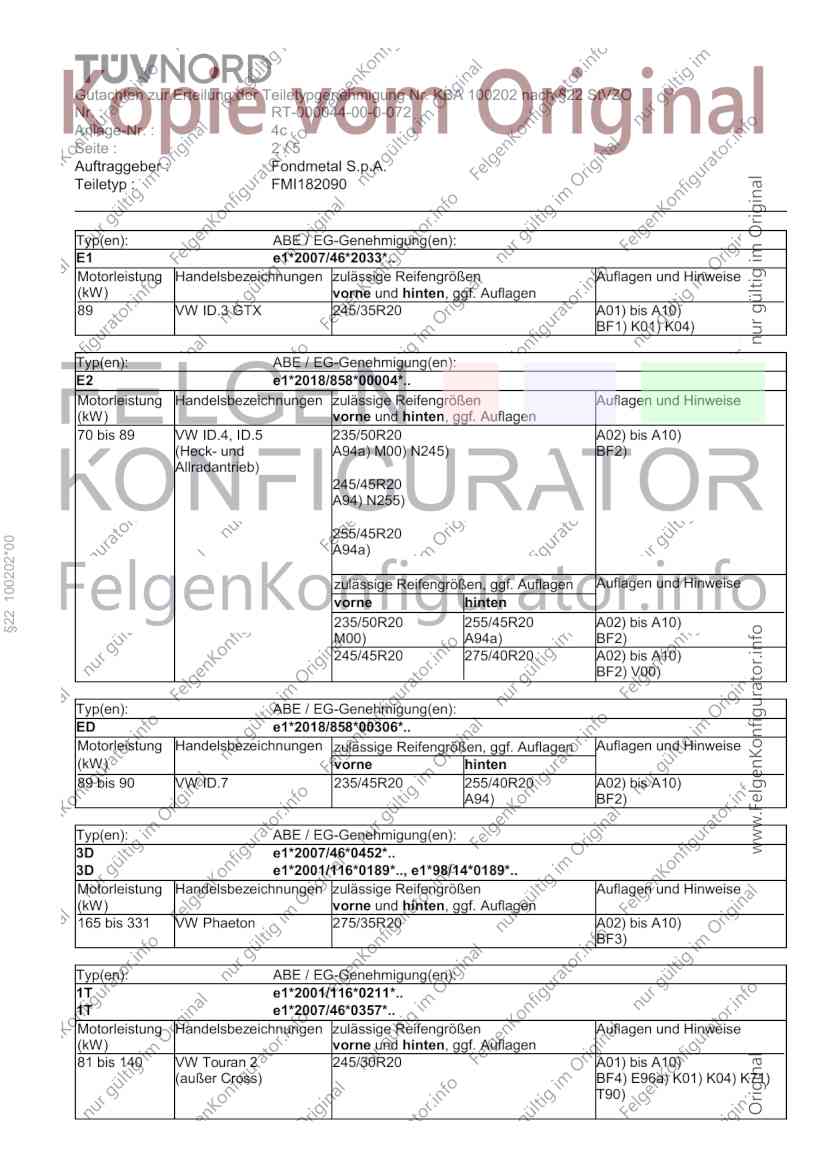

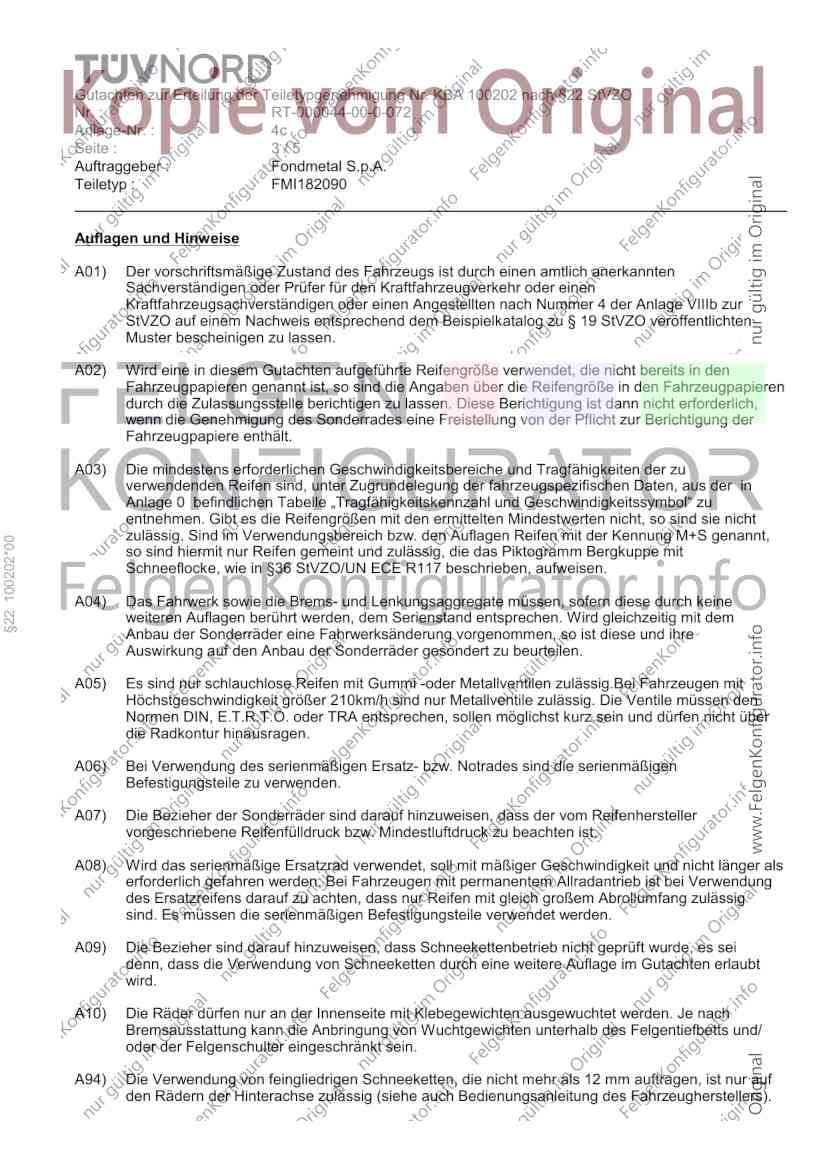

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100202 nach §22 StVZO
Nr. : RT-000044-00-0-072
Anlage-Nr. : 4c
Seite : 1/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI182090
Technische Daten, Kurzfassung
Raddaten
Radtyp: FMI182090
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: Fondmetal
Montageposition: Vorder-und Hinterachse
Radausführung: 46_5_112N
Radausführungskennz.: V.LK 112N
Radgröße: 9Jx20H2
Rad-Einpresstiefe: 46 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
§22 100202*00
Mittenlochdurchmesser: 66,50 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø57,1-Ø66,6
geprüfte Radlast: *) 970 kg
Reifenabrollumfang: 2500 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Serien-Radschraube, Kugel Ø26 mm, Kalotte beweglich, KIT0335 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF2 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, KIT0335 120 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF3 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, KIT0335 140 Nm
Gewinde M14x1,5, Schaftlänge 27 mm
BF4 1+2 Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, KIT0335 140 Nm
Schaftlänge 27,5 mm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100202 nach §22 StVZO
Nr. : RT-000044-00-0-072
Anlage-Nr. : 4c
Seite : 2/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI182090
Typ(en): ABE / EG-Genehmigung(en):
E1 e1*2007/46*2033*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
89 VW ID.3 GTX 245/35R20 A01) bis A10)
BF1) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
E2 e1*2018/858*00004*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 89 VW ID.4, ID.5 235/50R20 A02) bis A10)
(Heck- und A94a) M00) N245) BF2)
Allradantrieb)
245/45R20
A94) N255)
255/45R20
§22 100202*00
A94a)
zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
vorne hinten
235/50R20 255/45R20 A02) bis A10)
M00) A94a) BF2)
245/45R20 275/40R20 A02) bis A10)
BF2) V00)
Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) vorne hinten
89 bis 90 VW ID.7 235/45R20 255/40R20 A02) bis A10)
A94) BF2)
Typ(en): ABE / EG-Genehmigung(en):
3D e1*2007/46*0452*..
3D e1*2001/116*0189*.., e1*98/14*0189*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
165 bis 331 VW Phaeton 275/35R20 A02) bis A10)
BF3)
Typ(en): ABE / EG-Genehmigung(en):
1T e1*2001/116*0211*..
1T e1*2007/46*0357*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
81 bis 140 VW Touran 2 245/30R20 A01) bis A10)
(außer Cross) BF4) E96a) K01) K04) K71)
T90)
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100202 nach §22 StVZO
Nr. : RT-000044-00-0-072
Anlage-Nr. : 4c
Seite : 3/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI182090
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich,
wenn die Genehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie nicht
zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S genannt,
§22 100202*00
so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht über
die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei Verwendung
des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem Abrollumfang zulässig
sind. Es müssen die serienmäßigen Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts und/
oder der Felgenschulter eingeschränkt sein.
A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100202 nach §22 StVZO
Nr. : RT-000044-00-0-072
Anlage-Nr. : 4c
Seite : 4/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI182090
A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur auf
den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des Fahrzeugherstellers).
BF1) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø26 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 27 mm
Zubehörkit: KIT0335
Anzugsmoment: 120 Nm
BF2) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 27 mm
Zubehörkit: KIT0335
Anzugsmoment: 120 Nm
BF3) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Kalotte beweglich, Gewinde M14x1,5, Schaftlänge 27 mm
Zubehörkit: KIT0335
§22 100202*00
Anzugsmoment: 140 Nm
BF4) Es sind folgende Befestigungsteile zu verwenden:
Achse: 1+2
Serien-Radschraube, Kugel Ø25,6 mm, Gewinde M14x1,5, Schaftlänge 27,5 mm
Zubehörkit: KIT0335
Anzugsmoment: 140 Nm
E96a) Nur zulässig an Fahrzeugausführungen „Touran 2“:
- EG-Genehmigungs-Nr. e1*2001/116*0211* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2007/46*0357* ab Nachtrag 14.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der Radmitte
herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K71) An Achse 2 ist die im Bereich der Stoßfängeroberkante befindliche Blechnase abzutrennen oder
nach innen umzuformen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen Felgengröße
nach der ETRTO Norm nicht freigegeben. Für das verwendete Reifenfabrikat/-typ ist die
Montierbarkeit des Reifens auf der hier beschriebenen Felgengröße durch eine Bestätigung des
jeweiligen Reifenherstellers nachzuweisen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100202 nach §22 StVZO
Nr. : RT-000044-00-0-072
Anlage-Nr. : 4c
Seite : 5/5
Auftraggeber : Fondmetal S.p.A.
Teiletyp : FMI182090
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N255) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse nur mit
Sommer-Reifengrößen 255/ .. oder größer ausgerüstet sind und auch nur solche Sommer-
Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.
V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder- und
Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich
durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es sich um eine
serienmäßige Reifenkombination handelt und diese ohne Einschränkung der Reifenfabrikate/-typen
vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit eines entsprechenden
§22 100202*00
Nachweises.
Die Anlage 4c mit den Seiten 1-5 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ FMI182090 des Auftraggebers Fondmetal S.p.A.
Geschäftsstelle Essen, 29.04.2025
