Musterdokument Nr.551312

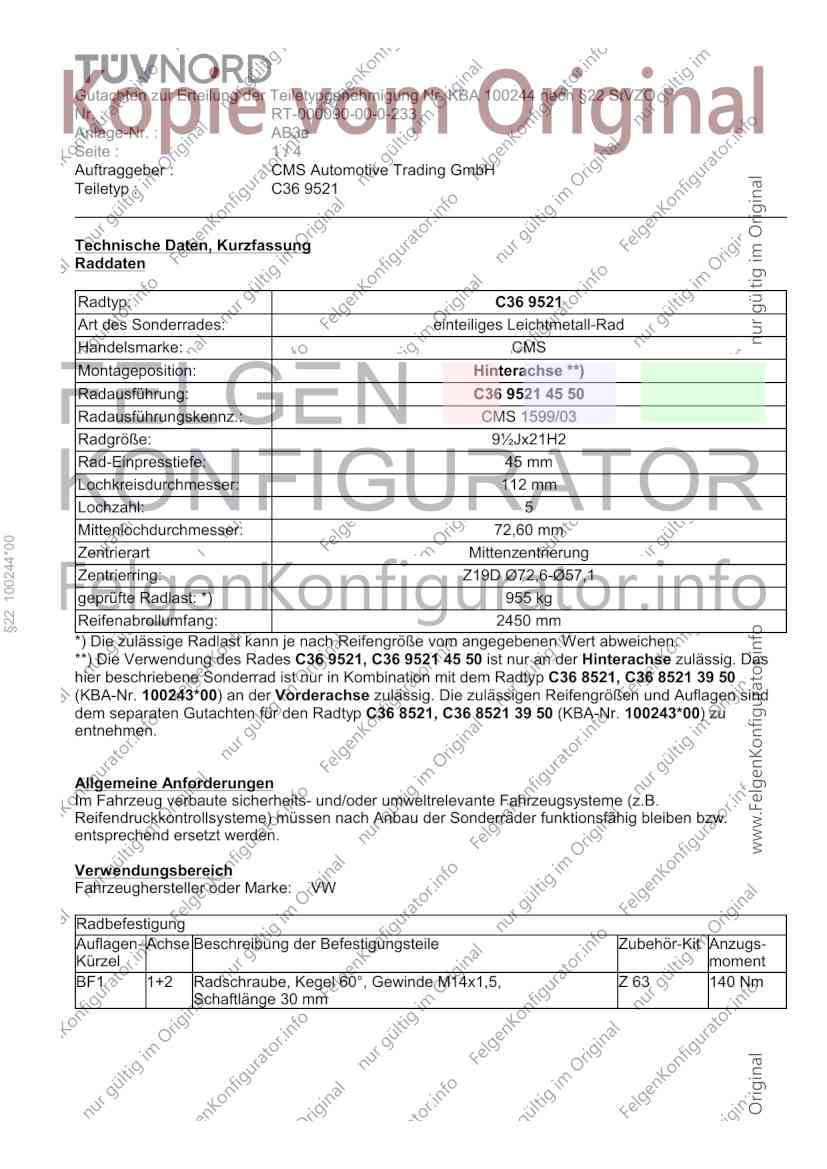

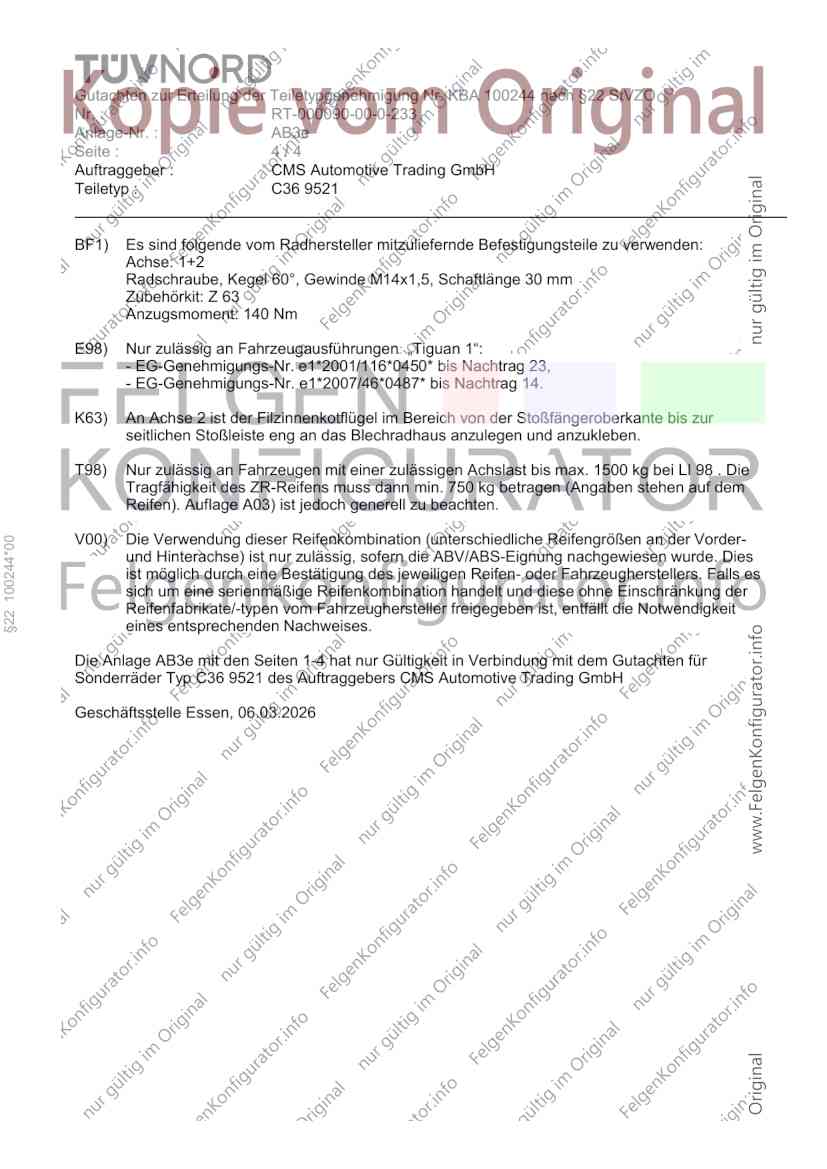

Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100244 nach §22 StVZO
Nr. : RT-000090-00-0-233
Anlage-Nr. : AB3e
Seite : 1/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 9521

Technische Daten, Kurzfassung
Raddaten

Radtyp: C36 9521
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: CMS
Montageposition: Hinterachse **)
Radausführung: C36 9521 45 50
Radausführungskennz.: CMS 1599/03
Radgröße: 9½Jx21H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
§22 100244*00

Zentrierart Mittenzentrierung
Zentrierring: Z19D Ø72,6-Ø57,1
geprüfte Radlast: *) 955 kg
Reifenabrollumfang: 2450 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades C36 9521, C36 9521 45 50 ist nur an der Hinterachse zulässig. Das
hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp C36 8521, C36 8521 39 50
(KBA-Nr. 100243*00) an der Vorderachse zulässig. Die zulässigen Reifengrößen und Auflagen sind
dem separaten Gutachten für den Radtyp C36 8521, C36 8521 39 50 (KBA-Nr. 100243*00) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

Verwendungsbereich
Fahrzeughersteller oder Marke: VW

Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1+2 Radschraube, Kegel 60°, Gewinde M14x1,5, Z 63 140 Nm
Schaftlänge 30 mm
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100244 nach §22 StVZO
Nr. : RT-000090-00-0-233
Anlage-Nr. : AB3e
Seite : 2/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 9521

Typ(en): ABE / EG-Genehmigung(en):
ED e1*2018/858*00306*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET39 ET45
89 bis 90 VW ID.7 245/35R21 275/30R21 A02) bis A10)
A94) T98) BF1) V00)
255/35R21 285/30R21 A01) bis A10)
A94a) BF1) V00)
Die Verwendung des Rades C36 9521, C36 9521 45 50 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp C36 8521, C36 8521 39 50 (KBA-Nr. 100243*00) an
der Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
§22 100244*00

Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET39 ET45
81 bis 155 VW Tiguan 1 255/30R21 255/30R21 A01) bis A10)
(Ausführungen ohne K63) BF1) E98)
Verbreiterungen)
Die Verwendung des Rades C36 9521, C36 9521 45 50 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp C36 8521, C36 8521 39 50 (KBA-Nr. 100243*00) an
der Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
5N e1*2001/116*0450*..
5N e1*2007/46*0487*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½Jx21H2, 9½Jx21H2,
ET39 ET45
81 bis 155 VW Tiguan 1 255/30R21 255/30R21 A02) bis A10)
(Ausführungen mit BF1) E98)
Serie 255/40R19 und
Verbreiterungen)
Die Verwendung des Rades C36 9521, C36 9521 45 50 ist nur an der Hinterachse und nur mit den in der Spalte 'Hinterachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp C36 8521, C36 8521 39 50 (KBA-Nr. 100243*00) an
der Vorderachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.

Auflagen und Hinweise

A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100244 nach §22 StVZO
Nr. : RT-000090-00-0-233
Anlage-Nr. : AB3e
Seite : 3/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 9521

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die Genehmigung des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig. Sind im Verwendungsbereich bzw. den Auflagen Reifen mit der Kennung M+S
genannt, so sind hiermit nur Reifen gemeint und zulässig, die das Piktogramm Bergkuppe mit
Schneeflocke, wie in §36 StVZO/UN ECE R117 beschrieben, aufweisen.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
§22 100244*00

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile müssen
den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen
nicht über die Radkontur hinausragen.

A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.

A94) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A94a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
Gutachten zur Erteilung der Teiletypgenehmigung Nr. KBA 100244 nach §22 StVZO
Nr. : RT-000090-00-0-233
Anlage-Nr. : AB3e
Seite : 4/4
Auftraggeber : CMS Automotive Trading GmbH
Teiletyp : C36 9521

BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1+2
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 30 mm
Zubehörkit: Z 63
Anzugsmoment: 140 Nm

E98) Nur zulässig an Fahrzeugausführungen „Tiguan 1“:
- EG-Genehmigungs-Nr. e1*2001/116*0450* bis Nachtrag 23,
- EG-Genehmigungs-Nr. e1*2007/46*0487* bis Nachtrag 14.

K63) An Achse 2 ist der Filzinnenkotflügel im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste eng an das Blechradhaus anzulegen und anzukleben.

T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 . Die
Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf dem
Reifen). Auflage A03) ist jedoch generell zu beachten.

V00) Die Verwendung dieser Reifenkombination (unterschiedliche Reifengrößen an der Vorder-
§22 100244*00

und Hinterachse) ist nur zulässig, sofern die ABV/ABS-Eignung nachgewiesen wurde. Dies
ist möglich durch eine Bestätigung des jeweiligen Reifen- oder Fahrzeugherstellers. Falls es
sich um eine serienmäßige Reifenkombination handelt und diese ohne Einschränkung der
Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist, entfällt die Notwendigkeit
eines entsprechenden Nachweises.

Die Anlage AB3e mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ C36 9521 des Auftraggebers CMS Automotive Trading GmbH

Geschäftsstelle Essen, 06.03.2026
