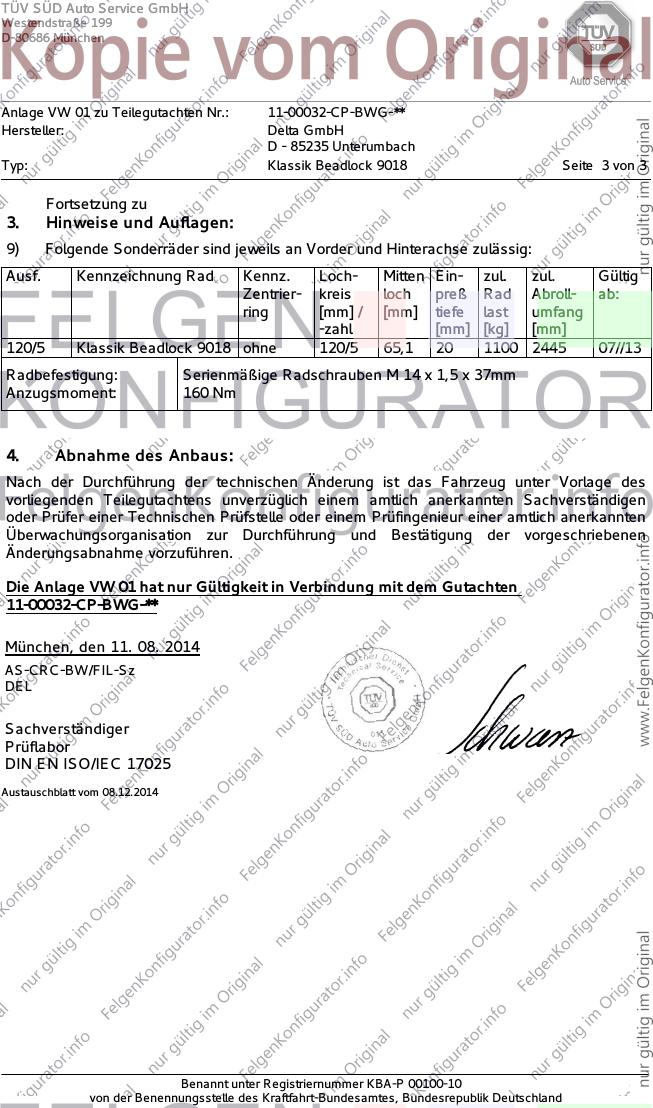

TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 11-00032-CP-BWG-16
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach

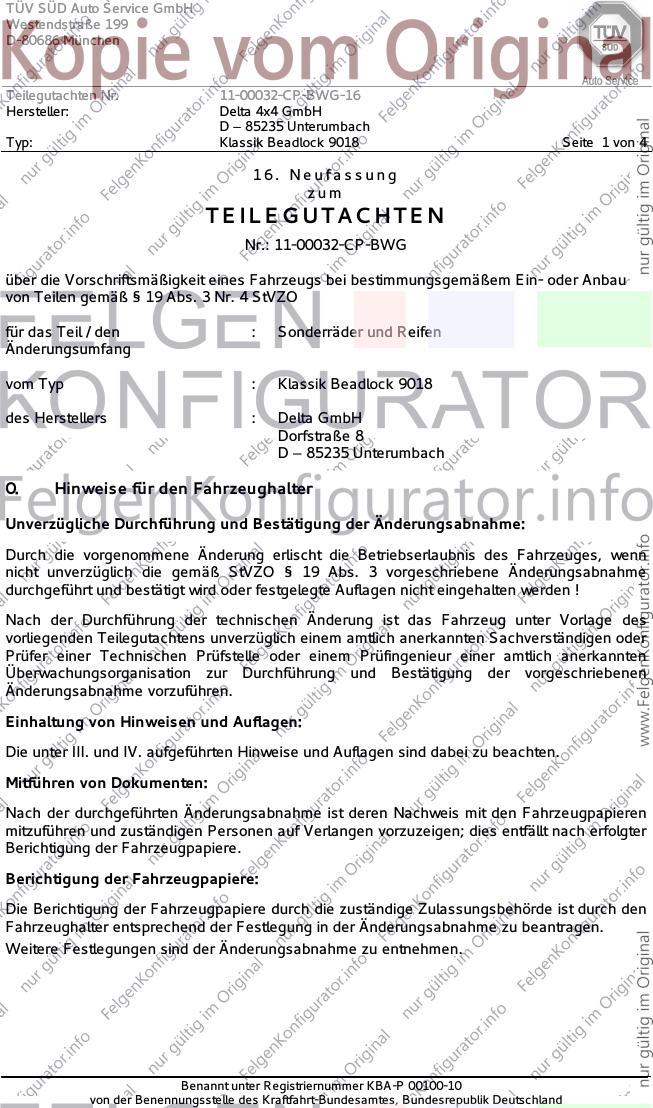

Typ: Klassik Beadlock 9018 Seite 1 von 4
16. Neufassung
zum
T E I L E G U T AC H T E N
Nr.: 11-00032-CP-BWG
über die Vorschriftsmäßigkeit eines Fahrzeugs bei bestimmungsgemäßem Ein- oder Anbau
von Teilen gemäß § 19 Abs. 3 Nr. 4 StVZO
für das Teil / den : Sonderräder und Reifen
Änderungsumfang
vom Typ : Klassik Beadlock 9018
des Herstellers : Delta GmbH
Dorfstraße 8
D – 85235 Unterumbach
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn
nicht unverzüglich die gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme
durchgeführt und bestätigt wird oder festgelegte Auflagen nicht eingehalten werden !
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder
Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Änderungsabnahme ist deren Nachweis mit den Fahrzeugpapieren
mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach erfolgter
Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den
Fahrzeughalter entsprechend der Festlegung in der Änderungsabnahme zu beantragen.
Weitere Festlegungen sind der Änderungsabnahme zu entnehmen.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 11-00032-CP-BWG-16
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach

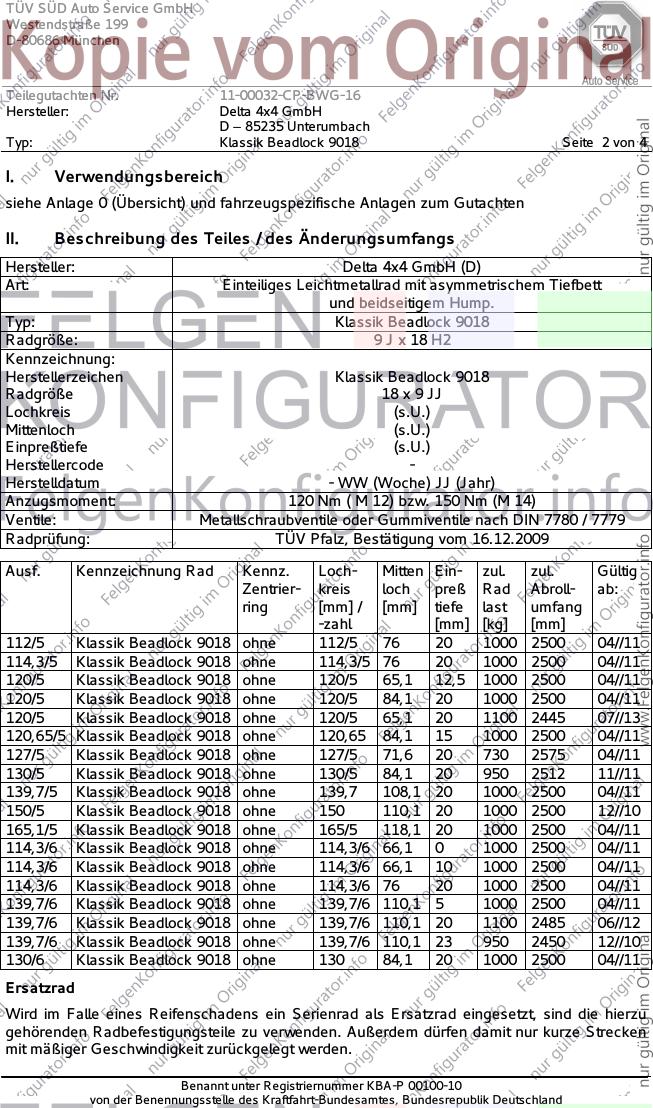

Typ: Klassik Beadlock 9018 Seite 2 von 4
I. Verwendungsbereich
siehe Anlage 0 (Übersicht) und fahrzeugspezifische Anlagen zum Gutachten
II. Beschreibung des Teiles / des Änderungsumfangs
Hersteller: Delta 4x4 GmbH (D)
Art: Einteiliges Leichtmetallrad mit asymmetrischem Tiefbett
und beidseitigem Hump.
Typ: Klassik Beadlock 9018
Radgröße: 9 J x 18 H2
Kennzeichnung:
Herstellerzeichen Klassik Beadlock 9018
Radgröße 18 x 9 JJ
Lochkreis (s.U.)
Mittenloch (s.U.)
Einpreßtiefe (s.U.)
Herstellercode -
Herstelldatum - WW (Woche) JJ (Jahr)
Anzugsmoment: 120 Nm ( M 12) bzw. 150 Nm (M 14)
Ventile: Metallschraubventile oder Gummiventile nach DIN 7780 / 7779
Radprüfung: TÜV Pfalz, Bestätigung vom 16.12.2009
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
112/5 Klassik Beadlock 9018 ohne 112/5 76 20 1000 2500 04//11
114,3/5 Klassik Beadlock 9018 ohne 114,3/5 76 20 1000 2500 04//11
120/5 Klassik Beadlock 9018 ohne 120/5 65,1 12,5 1000 2500 04//11
120/5 Klassik Beadlock 9018 ohne 120/5 84,1 20 1000 2500 04//11
120/5 Klassik Beadlock 9018 ohne 120/5 65,1 20 1100 2445 07//13
120,65/5 Klassik Beadlock 9018 ohne 120,65 84,1 15 1000 2500 04//11
127/5 Klassik Beadlock 9018 ohne 127/5 71,6 20 730 2575 04//11
130/5 Klassik Beadlock 9018 ohne 130/5 84,1 20 950 2512 11//11
139,7/5 Klassik Beadlock 9018 ohne 139,7 108,1 20 1000 2500 04//11
150/5 Klassik Beadlock 9018 ohne 150 110,1 20 1000 2500 12//10
165,1/5 Klassik Beadlock 9018 ohne 165/5 118,1 20 1000 2500 04//11
114,3/6 Klassik Beadlock 9018 ohne 114,3/6 66,1 0 1000 2500 04//11
114,3/6 Klassik Beadlock 9018 ohne 114,3/6 66,1 10 1000 2500 04//11
114,3/6 Klassik Beadlock 9018 ohne 114,3/6 76 20 1000 2500 04//11
139,7/6 Klassik Beadlock 9018 ohne 139,7/6 110,1 5 1000 2500 04//11
139,7/6 Klassik Beadlock 9018 ohne 139,7/6 110,1 20 1100 2485 06//12
139,7/6 Klassik Beadlock 9018 ohne 139,7/6 110,1 23 950 2450 12//10
130/6 Klassik Beadlock 9018 ohne 130 84,1 20 1000 2500 04//11
Ersatzrad
Wird im Falle eines Reifenschadens ein Serienrad als Ersatzrad eingesetzt, sind die hierzu
gehörenden Radbefestigungsteile zu verwenden. Außerdem dürfen damit nur kurze Strecken
mit mäßiger Geschwindigkeit zurückgelegt werden.
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 11-00032-CP-BWG-16
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach

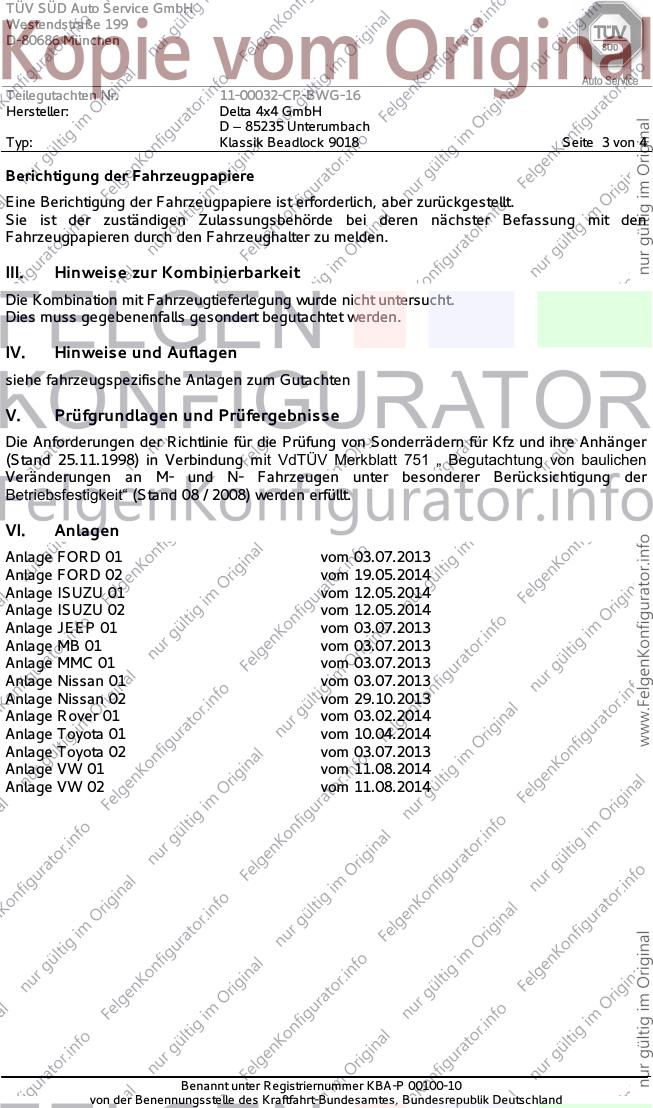

Typ: Klassik Beadlock 9018 Seite 3 von 4
Berichtigung der Fahrzeugpapiere
Eine Berichtigung der Fahrzeugpapiere ist erforderlich, aber zurückgestellt.
Sie ist der zuständigen Zulassungsbehörde bei deren nächster Befassung mit den
Fahrzeugpapieren durch den Fahrzeughalter zu melden.
III. Hinweise zur Kombinierbarkeit
Die Kombination mit Fahrzeugtieferlegung wurde nicht untersucht.
Dies muss gegebenenfalls gesondert begutachtet werden.
IV. Hinweise und Auflagen
siehe fahrzeugspezifische Anlagen zum Gutachten
V. Prüfgrundlagen und Prüfergebnisse
Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre Anhänger
(Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung von baulichen
Veränderungen an M- und N- Fahrzeugen unter besonderer Berücksichtigung der
Betriebsfestigkeit“ (Stand 08 / 2008) werden erfüllt.
VI. Anlagen
Anlage FORD 01 vom 03.07.2013
Anlage FORD 02 vom 19.05.2014
Anlage ISUZU 01 vom 12.05.2014
Anlage ISUZU 02 vom 12.05.2014
Anlage JEEP 01 vom 03.07.2013
Anlage MB 01 vom 03.07.2013
Anlage MMC 01 vom 03.07.2013
Anlage Nissan 01 vom 03.07.2013
Anlage Nissan 02 vom 29.10.2013
Anlage Rover 01 vom 03.02.2014
Anlage Toyota 01 vom 10.04.2014
Anlage Toyota 02 vom 03.07.2013
Anlage VW 01 vom 11.08.2014
Anlage VW 02 vom 11.08.2014
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Teilegutachten Nr. 11-00032-CP-BWG-16
Hersteller: Delta 4x4 GmbH
D – 85235 Unterumbach

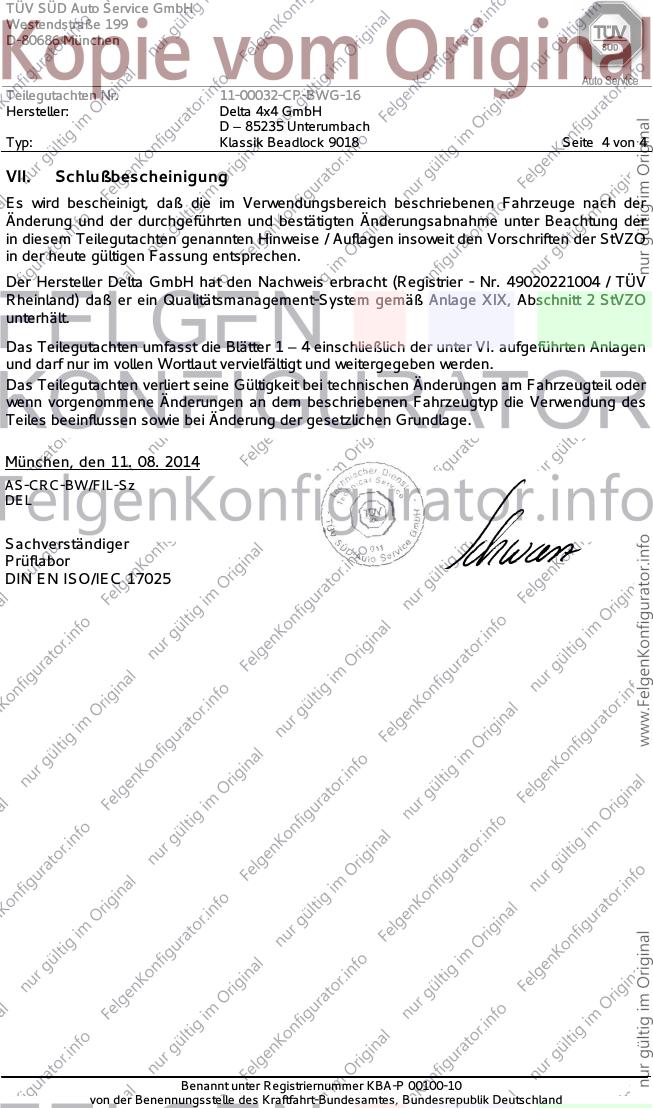

Typ: Klassik Beadlock 9018 Seite 4 von 4
VII. Schlußbescheinigung
Es wird bescheinigt, daß die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der
in diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO
in der heute gültigen Fassung entsprechen.
Der Hersteller Delta GmbH hat den Nachweis erbracht (Registrier - Nr. 49020221004 / TÜV
Rheinland) daß er ein Qualitätsmanagement-System gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 – 4 einschließlich der unter VI. aufgeführten Anlagen
und darf nur im vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlage.
München, den 11. 08. 2014
AS-CRC-BW/FIL-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage VW 01 zu Teilegutachten Nr.: 11-00032-CP-BWG-**
Hersteller: Delta GmbH
D - 85235 Unterumbach

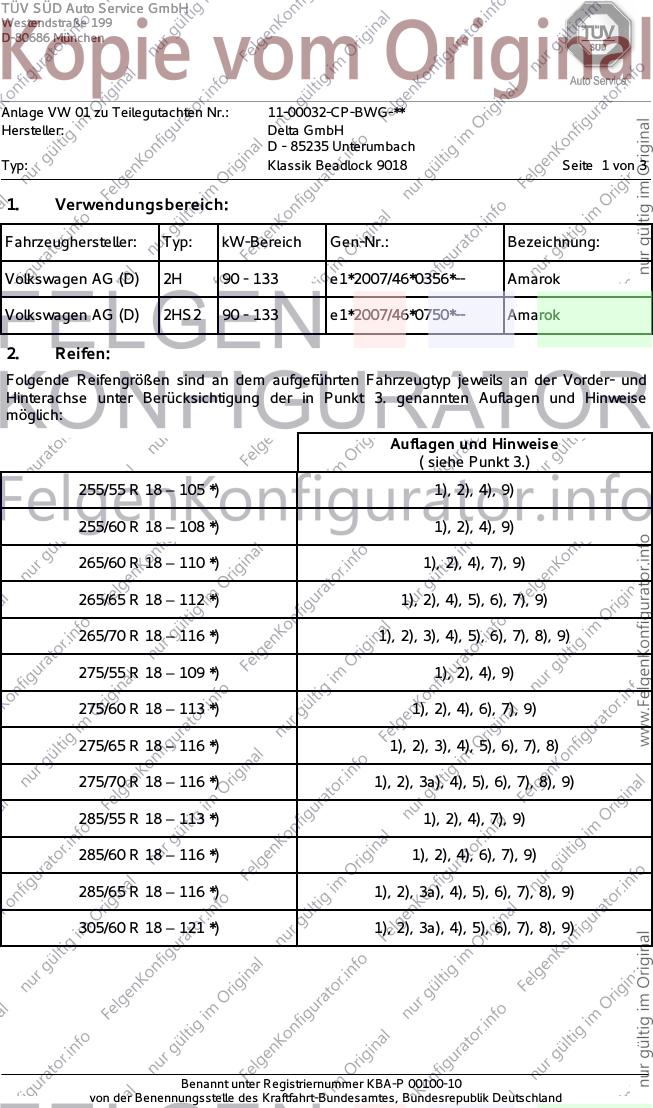

Typ: Klassik Beadlock 9018 Seite 1 von 3
1. Verwendungsbereich:
Fahrzeughersteller: Typ: kW-Bereich Gen-Nr.: Bezeichnung:
Volkswagen AG (D) 2H 90 - 133 e1*2007/46*0356*-- Amarok
Volkswagen AG (D) 2HS2 90 - 133 e1*2007/46*0750*-- Amarok
2. Reifen:
Folgende Reifengrößen sind an dem aufgeführten Fahrzeugtyp jeweils an der Vorder- und
Hinterachse unter Berücksichtigung der in Punkt 3. genannten Auflagen und Hinweise
möglich:
Auflagen und Hinweise
( siehe Punkt 3.)
255/55 R 18 – 105 *) 1), 2), 4), 9)
255/60 R 18 – 108 *) 1), 2), 4), 9)
265/60 R 18 – 110 *) 1), 2), 4), 7), 9)
265/65 R 18 – 112 *) 1), 2), 4), 5), 6), 7), 9)
265/70 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 7), 8), 9)
275/55 R 18 – 109 *) 1), 2), 4), 9)
275/60 R 18 – 113 *) 1), 2), 4), 6), 7), 9)
275/65 R 18 – 116 *) 1), 2), 3), 4), 5), 6), 7), 8)
275/70 R 18 – 116 *) 1), 2), 3a), 4), 5), 6), 7), 8), 9)
285/55 R 18 – 113 *) 1), 2), 4), 7), 9)
285/60 R 18 – 116 *) 1), 2), 4), 6), 7), 9)
285/65 R 18 – 116 *) 1), 2), 3a), 4), 5), 6), 7), 8), 9)
305/60 R 18 – 121 *) 1), 2), 3a), 4), 5), 6), 7), 8), 9)
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage VW 01 zu Teilegutachten Nr.: 11-00032-CP-BWG-**
Hersteller: Delta GmbH
D - 85235 Unterumbach

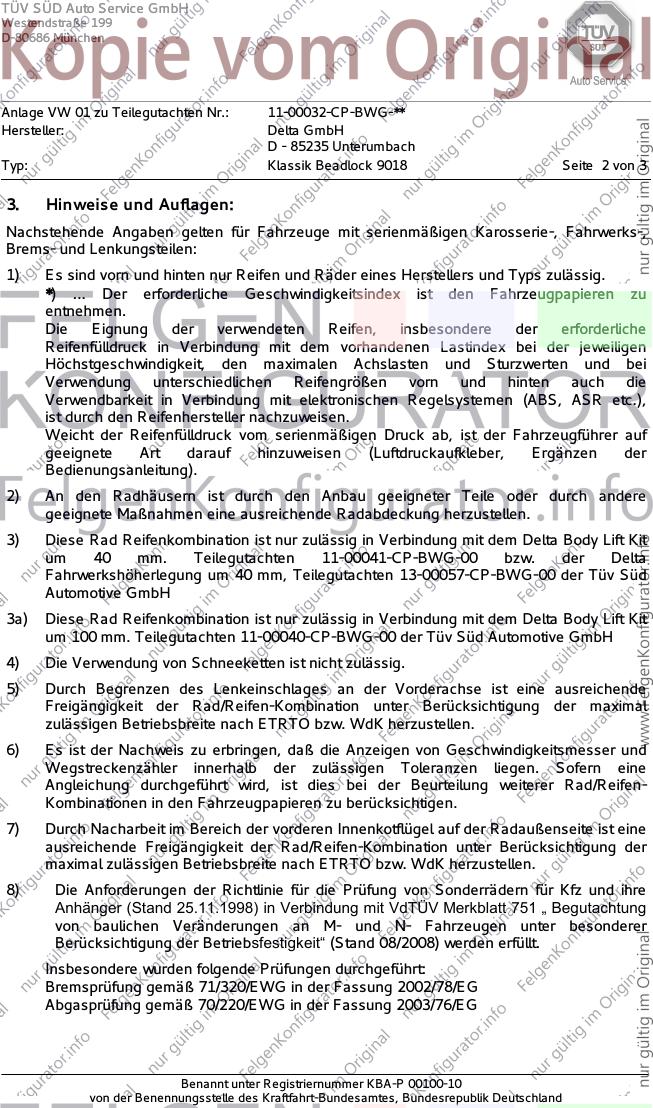

Typ: Klassik Beadlock 9018 Seite 2 von 3
3. Hinweise und Auflagen:
Nachstehende Angaben gelten für Fahrzeuge mit serienmäßigen Karosserie-, Fahrwerks-,
Brems- und Lenkungsteilen:
1) Es sind vorn und hinten nur Reifen und Räder eines Herstellers und Typs zulässig.
*) ... Der erforderliche Geschwindigkeitsindex ist den Fahrzeugpapieren zu
entnehmen.
Die Eignung der verwendeten Reifen, insbesondere der erforderliche
Reifenfülldruck in Verbindung mit dem vorhandenen Lastindex bei der jeweiligen
Höchstgeschwindigkeit, den maximalen Achslasten und Sturzwerten und bei
Verwendung unterschiedlichen Reifengrößen vorn und hinten auch die
Verwendbarkeit in Verbindung mit elektronischen Regelsystemen (ABS, ASR etc.),
ist durch den Reifenhersteller nachzuweisen.
Weicht der Reifenfülldruck vom serienmäßigen Druck ab, ist der Fahrzeugführer auf
geeignete Art darauf hinzuweisen (Luftdruckaufkleber, Ergänzen der
Bedienungsanleitung).
2) An den Radhäusern ist durch den Anbau geeigneter Teile oder durch andere
geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
3) Diese Rad Reifenkombination ist nur zulässig in Verbindung mit dem Delta Body Lift Kit
um 40 mm. Teilegutachten 11-00041-CP-BWG-00 bzw. der Delta
Fahrwerkshöherlegung um 40 mm, Teilegutachten 13-00057-CP-BWG-00 der Tüv Süd
Automotive GmbH
3a) Diese Rad Reifenkombination ist nur zulässig in Verbindung mit dem Delta Body Lift Kit
um 100 mm. Teilegutachten 11-00040-CP-BWG-00 der Tüv Süd Automotive GmbH
4) Die Verwendung von Schneeketten ist nicht zulässig.
5) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal
zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
6) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine
Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer Rad/Reifen-
Kombinationen in den Fahrzeugpapieren zu berücksichtigen.
7) Durch Nacharbeit im Bereich der vorderen Innenkotflügel auf der Radaußenseite ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der
maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
8) Die Anforderungen der Richtlinie für die Prüfung von Sonderrädern für Kfz und ihre
Anhänger (Stand 25.11.1998) in Verbindung mit VdTÜV Merkblatt 751 „ Begutachtung
von baulichen Veränderungen an M- und N- Fahrzeugen unter besonderer
Berücksichtigung der Betriebsfestigkeit“ (Stand 08/2008) werden erfüllt.
Insbesondere wurden folgende Prüfungen durchgeführt:
Bremsprüfung gemäß 71/320/EWG in der Fassung 2002/78/EG
Abgasprüfung gemäß 70/220/EWG in der Fassung 2003/76/EG
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Anlage VW 01 zu Teilegutachten Nr.: 11-00032-CP-BWG-**
Hersteller: Delta GmbH
D - 85235 Unterumbach
Typ: Klassik Beadlock 9018 Seite 3 von 3
Fortsetzung zu
3. Hinweise und Auflagen:
9) Folgende Sonderräder sind jeweils an Vorder und Hinterachse zulässig:
Ausf. Kennzeichnung Rad Kennz. Loch- Mitten Ein- zul. zul. Gültig
Zentrier- kreis loch preß Rad Abroll- ab:
ring [mm] / [mm] tiefe last umfang
-zahl [mm] [kg] [mm]
120/5 Klassik Beadlock 9018 ohne 120/5 65,1 20 1100 2445 07//13
Radbefestigung: Serienmäßige Radschrauben M 14 x 1,5 x 37mm
Anzugsmoment: 160 Nm
4. Abnahme des Anbaus:
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des
vorliegenden Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen
oder Prüfer einer Technischen Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten
Überwachungsorganisation zur Durchführung und Bestätigung der vorgeschriebenen
Änderungsabnahme vorzuführen.
Die Anlage VW 01 hat nur Gültigkeit in Verbindung mit dem Gutachten
11-00032-CP-BWG-**
München, den 11. 08. 2014
AS-CRC-BW/FIL-Sz
DEL
Sachverständiger
Prüflabor
DIN EN ISO/IEC 17025
Austauschblatt vom 08.12.2014
Benannt unter Registriernummer KBA-P 00100-10
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
