Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 1 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Technische Daten, Kurzfassung
Raddaten
Radtyp: MO 8075
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 120T
Radgröße: 8Jx17EH2+
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 825 kg
bei Reifenabrollumfang: 2250 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke : VW
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L, 2H, 2HS2, 7HC, 7HCA, Serien-Radschraube, Kugel Ø28 mm, - 180 Nm
7HK, 7HM, 7HMA, 7J0 Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 36 mm
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21

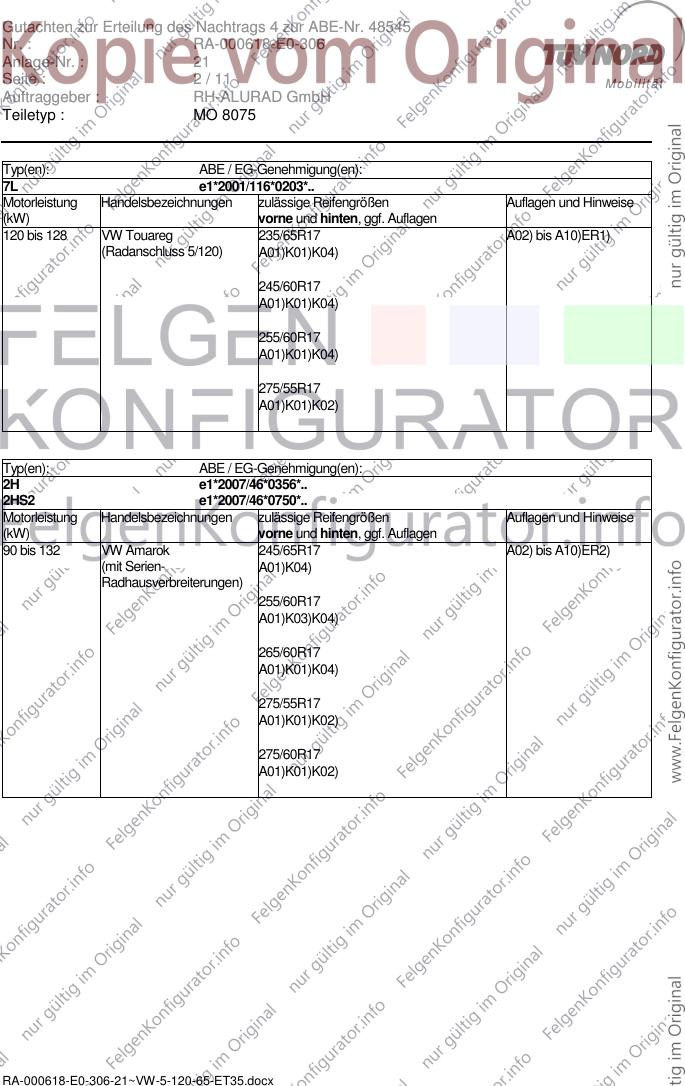

Seite : 2 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 128 VW Touareg 235/65R17 A02) bis A10)ER1)
(Radanschluss 5/120) A01)K01)K04)
245/60R17
A01)K01)K04)
255/60R17
A01)K01)K04)
275/55R17
A01)K01)K02)
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 132 VW Amarok 245/65R17 A02) bis A10)ER2)
(mit Serien- A01)K04)
Radhausverbreiterungen)
255/60R17
A01)K03)K04)
265/60R17
A01)K01)K04)
275/55R17
A01)K01)K02)
275/60R17
A01)K01)K02)
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 3 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 132 VW Amarok 225/65R17 A02) bis A10)ER2)
(ohne Serien- A01)K01)K02)
Radhausverbreiterungen)
235/60R17
A01)K01)K02)
235/65R17
A01)K01)K02)
245/60R17
A01)K01)K02)
245/65R17
A01)K01)K02)
255/55R17
A01)K01)K02)
255/60R17
A01)K01)K02)
265/60R17
A01)K01)K02)
275/55R17
A01)K01)K02)
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 4 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HK L148
7HM e1*2001/116*0218*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 128 VW (T5) Multivan, Multivan 215/55R17 A02) bis A10)
Beach, Multivan Starline, A93)M00)N225)T98) E75)E89)E97)ER1)
Caravelle, California,
California Beach, 215/60R17
Transporter, Transporter A93)M00)N225)T100)
Flex, Business
(Ausführungen mit kleinsten 225/55R17
Serienreifen in 16Zoll)
A01)A93)K03)N235)T101)
225/60R17
A01)A93)G01)K03)N235)
235/50R17
A01)A93)K01)T100)
235/55R17
A01)A93)K01)
245/50R17
A01)A93)K01)K04)T99)
245/55R17
A01)G01)K01)K04)
255/50R17
A01)K01)K04)T101)
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21

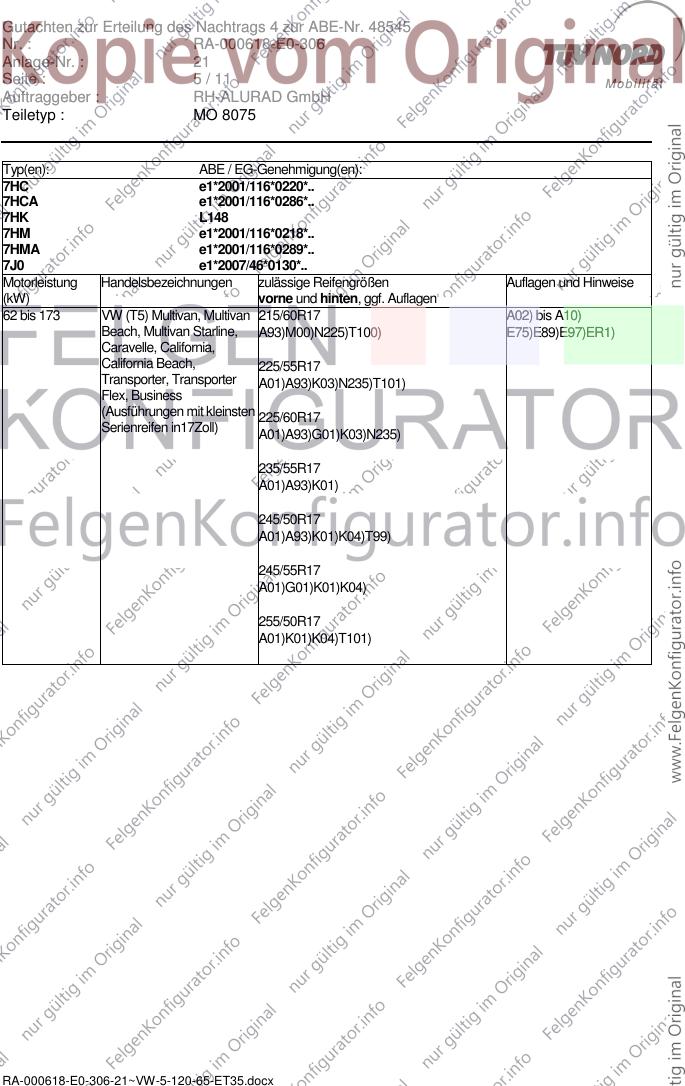

Seite : 5 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HK L148
7HM e1*2001/116*0218*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 173 VW (T5) Multivan, Multivan 215/60R17 A02) bis A10)
Beach, Multivan Starline, A93)M00)N225)T100) E75)E89)E97)ER1)
Caravelle, California,
California Beach, 225/55R17
Transporter, Transporter A01)A93)K03)N235)T101)
Flex, Business
(Ausführungen mit kleinsten 225/60R17
Serienreifen in17Zoll)
A01)A93)G01)K03)N235)
235/55R17
A01)A93)K01)
245/50R17
A01)A93)K01)K04)T99)
245/55R17
A01)G01)K01)K04)
255/50R17
A01)K01)K04)T101)
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21

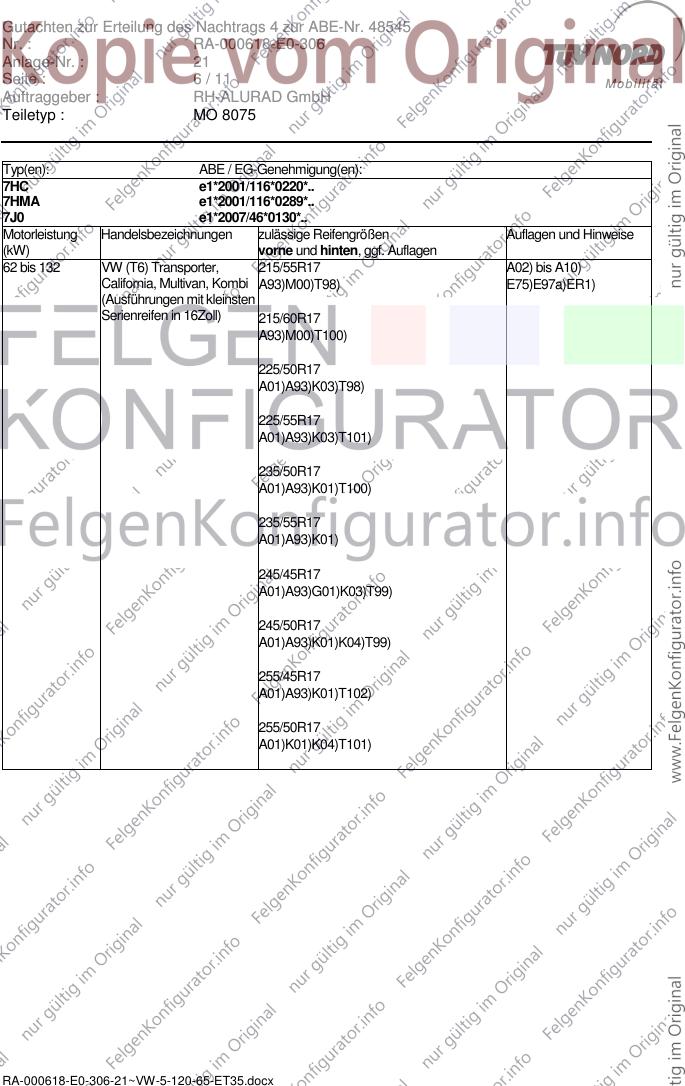

Seite : 6 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 132 VW (T6) Transporter, 215/55R17 A02) bis A10)
California, Multivan, Kombi A93)M00)T98) E75)E97a)ER1)
(Ausführungen mit kleinsten
Serienreifen in 16Zoll) 215/60R17
A93)M00)T100)
225/50R17
A01)A93)K03)T98)
225/55R17
A01)A93)K03)T101)
235/50R17
A01)A93)K01)T100)
235/55R17
A01)A93)K01)
245/45R17
A01)A93)G01)K03)T99)
245/50R17
A01)A93)K01)K04)T99)
255/45R17
A01)A93)K01)T102)
255/50R17
A01)K01)K04)T101)
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 7 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 150 VW (T6) Transporter, 215/55R17 A02) bis A10)
California, Multivan, Kombi A93)M00)N225)T98) E75)E97a)ER1)
(Ausführungen mit kleinsten
Serienreifen in 17Zoll) 215/60R17
A93)M00)N225)T100)
225/50R17
A01)A93)K03)T98)
225/55R17
A01)A93)K03)T101)
235/50R17
A01)A93)K01)T100)
235/55R17
A01)A93)K01)
245/45R17
A01)A93)G01)K03)T99)
245/50R17
A01)A93)K01)K04)T99)
255/45R17
A01)A93)K01)T102)
255/50R17
A01)K01)K04)T101)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeug-
sachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21

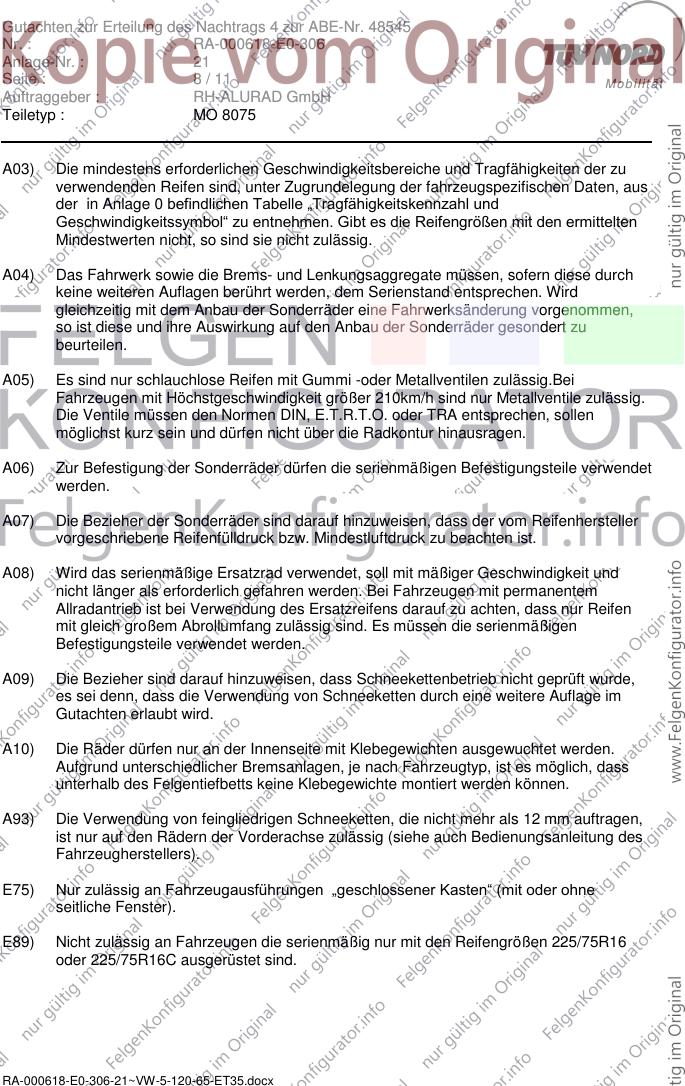

Seite : 8 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen,
so ist diese und ihre Auswirkung auf den Anbau der Sonderräder gesondert zu
beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei
Fahrzeugen mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig.
Die Ventile müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen
möglichst kurz sein und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen die serienmäßigen Befestigungsteile verwendet
werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und
nicht länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem
Allradantrieb ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen
mit gleich großem Abrollumfang zulässig sind. Es müssen die serienmäßigen
Befestigungsteile verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde,
es sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
ist nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E75) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne
seitliche Fenster).
E89) Nicht zulässig an Fahrzeugen die serienmäßig nur mit den Reifengrößen 225/75R16
oder 225/75R16C ausgerüstet sind.
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 9 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
E97) Nur zulässig an Fahrzeugausführungen „VW T5 Bus/Transporter“:
- ABE-Nr. L148 bis Nachtrag 15,
- ABE-Nr. L225 bis Nachtrag 15,
- EG-Genehmigungs-Nr. e1*2001/116*0218* bis Nachtrag 19,
- EG-Genehmigungs-Nr. e1*2001/116*0220* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2001/116*0286* bis Nachtrag 14,
- EG-Genehmigungs-Nr. e1*2001/116*0289* bis Nachtrag 24,
- EG-Genehmigungs-Nr. e1*2007/46*0130* bis Nachtrag 15.
E97a) Nur zulässig an Fahrzeugausführungen „VW T6 Bus/Transporter“:
- EG-Genehmigungs-Nr. e1*2001/116*0220* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2001/116*0289* ab Nachtrag 25,
- EG-Genehmigungs-Nr. e1*2007/46*0130* ab Nachtrag 16.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-
Kombination nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1650 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
ER2) Aufgrund der geprüften Radlast, in Abhängigkeit vom Abrollumfang des Reifens, ist die
Verwendung der Reifengrößen eingeschränkt und aus der nachfolgend aufgeführten
Tabelle zu entnehmen.
Reifengröße Reifenabrollumfang in mm max. zulässige Achslast in kg
225/65R17 2208 1650
235/60R17 2178 1650
235/65R17 2251 1650
245/60R17 2214 1650
245/65R17 2288 1625
255/55R17 2172 1650
255/60R17 2251 1650
265/60R17 2288 1625
275/55R17 2239 1650
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21
Seite : 10 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30°
vor bis 50° hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des
Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0°
bis 30° vor der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des
Reifens), in dem oben genannten Bereich abgedeckt sein.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und
auch nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
Gutachten zur Erteilung des Nachtrags 4 zur ABE-Nr. 48545
Nr. : RA-000618-E0-306
Anlage-Nr. : 21

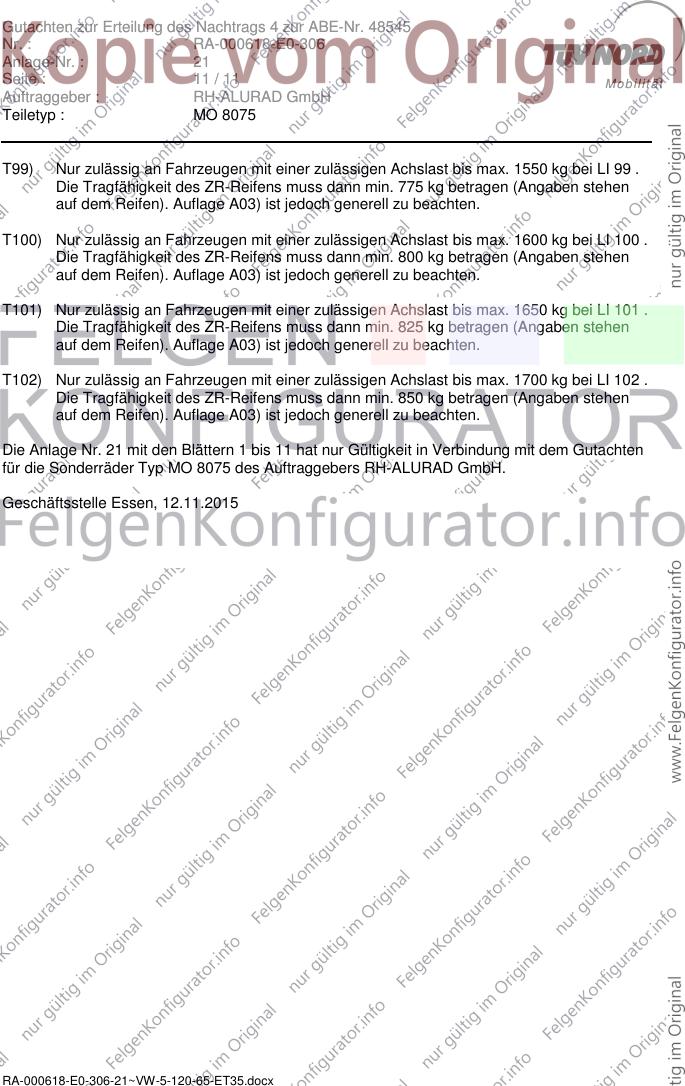

Seite : 11 / 11 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : MO 8075
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen
auf dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 21 mit den Blättern 1 bis 11 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ MO 8075 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 12.11.2015
RA-000618-E0-306-21~VW-5-120-65-ET35.docx
