Zusammenfassendes GUTACHTEN zur ABE Nr. 50122 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx20EH2+ Typ PXA.9520
Hersteller ProLine Wheels-TEC GmbH

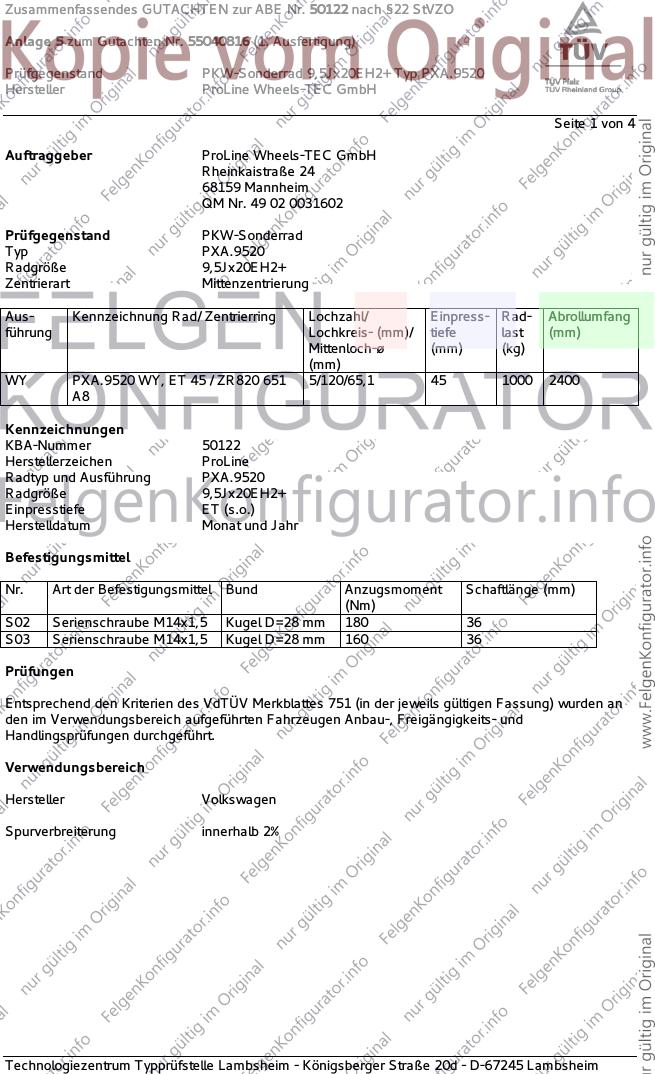

Seite 1 von 4
Auftraggeber ProLine Wheels-TEC GmbH
Rheinkaistraße 24
68159 Mannheim
QM Nr. 49 02 0031602
Prüfgegenstand PKW-Sonderrad
Typ PXA.9520
Radgröße 9,5Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WY PXA.9520 WY, ET 45 / ZR820 651 5/120/65,1 45 1000 2400
A8
Kennzeichnungen
KBA-Nummer 50122
Herstellerzeichen ProLine
Radtyp und Ausführung PXA.9520
Radgröße 9,5Jx20EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S02 Serienschraube M14x1,5 Kugel D=28 mm 180 36
S03 Serienschraube M14x1,5 Kugel D=28 mm 160 36
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50122 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx20EH2+ Typ PXA.9520
Hersteller ProLine Wheels-TEC GmbH

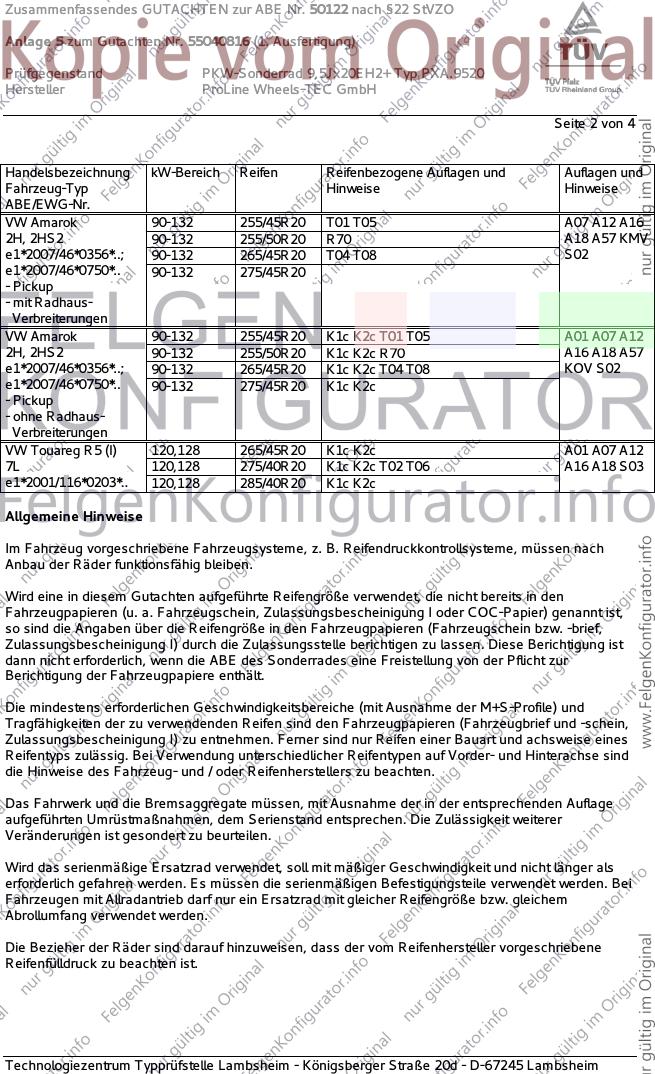

Seite 2 von 4
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Amarok 90-132 255/45R20 T01 T05 A07 A12 A16
2H, 2HS2 90-132 255/50R20 R70 A18 A57 KMV
e1*2007/46*0356*..; 90-132 265/45R20 T04 T08 S02
e1*2007/46*0750*.. 90-132 275/45R20
- Pickup
- mit Radhaus-
Verbreiterungen
VW Amarok 90-132 255/45R20 K1c K2c T01 T05 A01 A07 A12
2H, 2HS2 90-132 255/50R20 K1c K2c R70 A16 A18 A57
e1*2007/46*0356*..; 90-132 265/45R20 K1c K2c T04 T08 KOV S02
e1*2007/46*0750*.. 90-132 275/45R20 K1c K2c
- Pickup
- ohne Radhaus-
Verbreiterungen
VW Touareg R5 (I) 120,128 265/45R20 K1c K2c A01 A07 A12
7L 120,128 275/40R20 K1c K2c T02 T06 A16 A18 S03
e1*2001/116*0203*.. 120,128 285/40R20 K1c K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50122 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx20EH2+ Typ PXA.9520
Hersteller ProLine Wheels-TEC GmbH

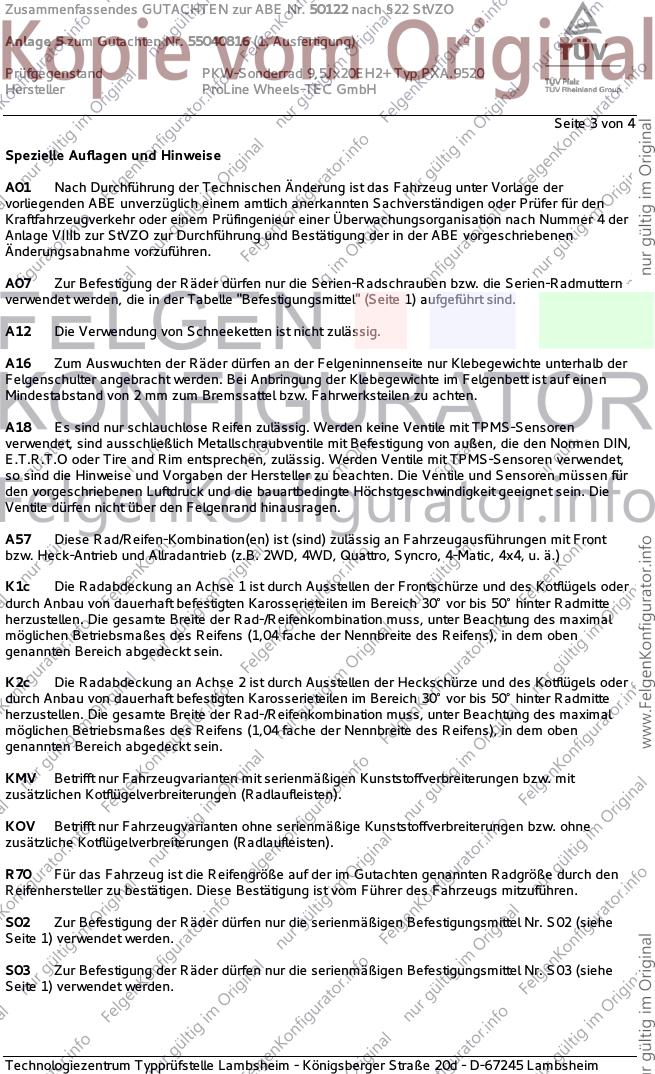

Seite 3 von 4
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Zusammenfassendes GUTACHTEN zur ABE Nr. 50122 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55040816 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5Jx20EH2+ Typ PXA.9520
Hersteller ProLine Wheels-TEC GmbH

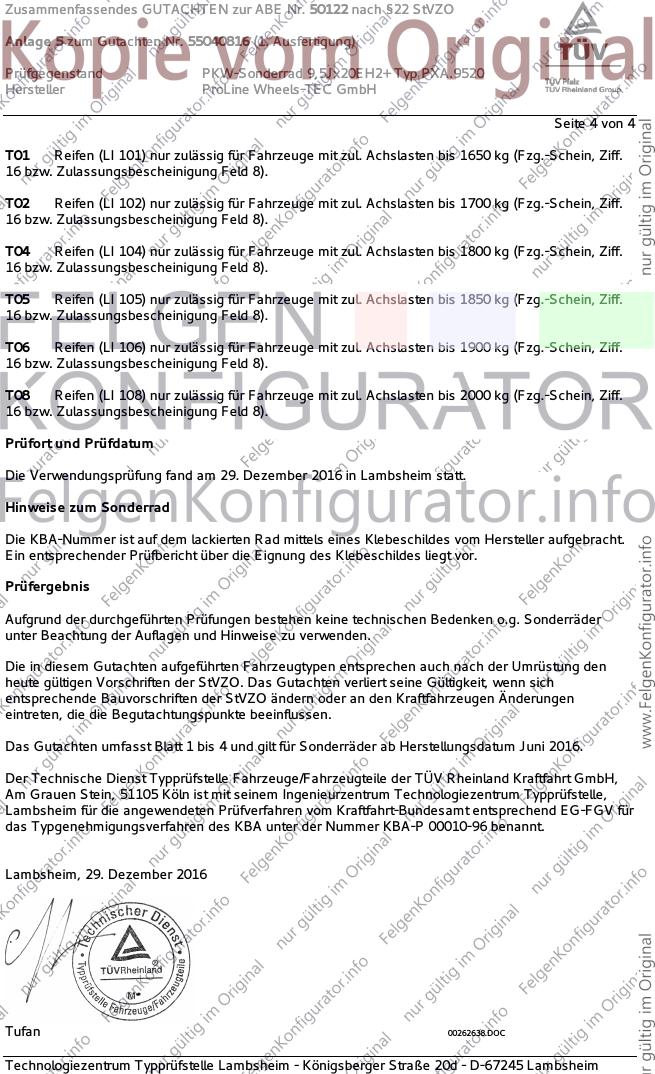

Seite 4 von 4
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Dezember 2016 in Lambsheim statt.
Hinweise zum Sonderrad
Die KBA-Nummer ist auf dem lackierten Rad mittels eines Klebeschildes vom Hersteller aufgebracht.
Ein entsprechender Prüfbericht über die Eignung des Klebeschildes liegt vor.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 4 und gilt für Sonderräder ab Herstellungsdatum Juni 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. Dezember 2016
Tufan 00262638.DOC
