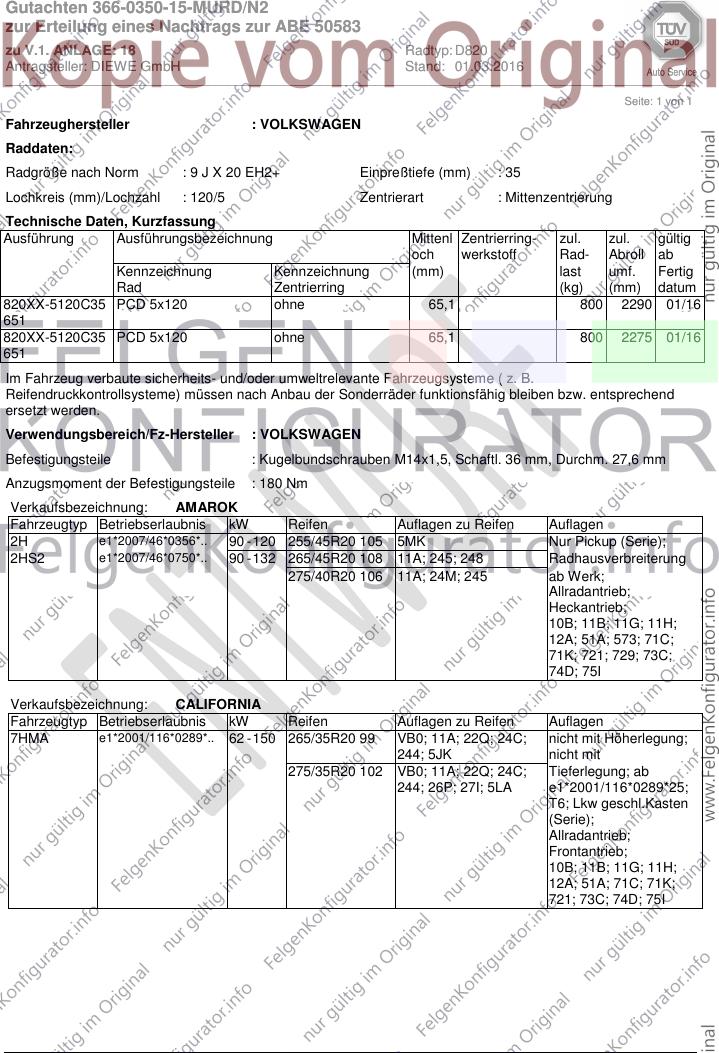

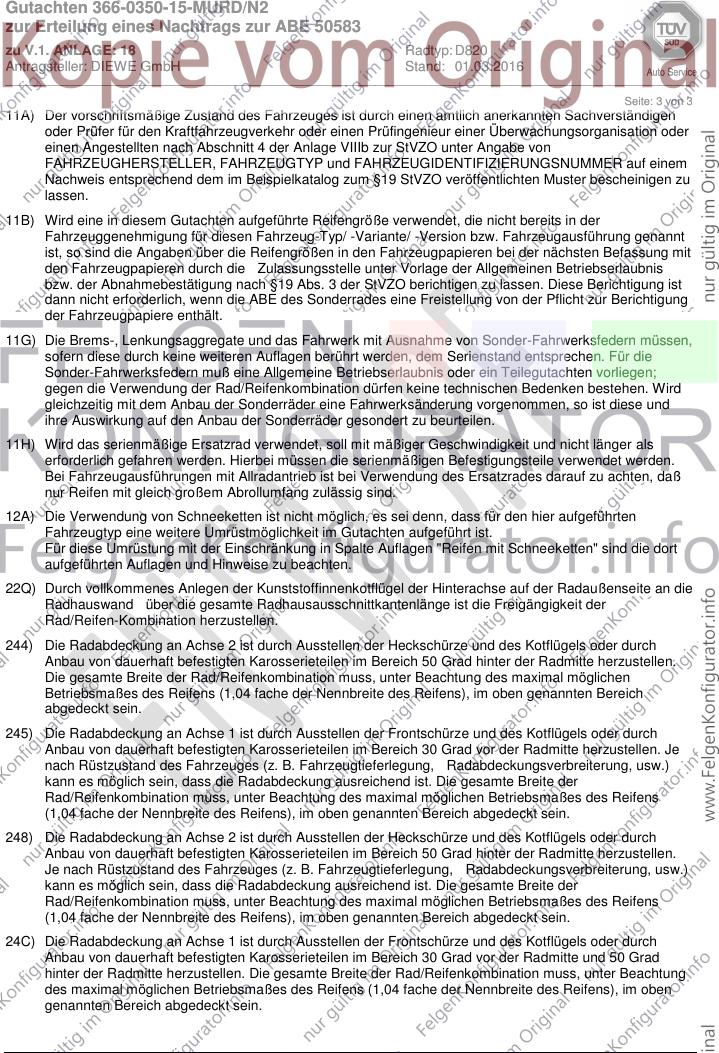

Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 1 von 1
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 9 J X 20 EH2+ Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
820XX-5120C35 PCD 5x120 ohne 65,1 800 2290 01/16
651
820XX-5120C35 PCD 5x120 ohne 65,1 800 2275 01/16
651
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,6 mm
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: AMAROK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
2H e1*2007/46*0356*.. 90 - 120 255/45R20 105 5MK Nur Pickup (Serie);
2HS2 e1*2007/46*0750*.. 90 - 132 265/45R20 108 11A; 245; 248 Radhausverbreiterung
275/40R20 106 11A; 24M; 245 ab Werk;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 729; 73C;
74D; 75I
Verkaufsbezeichnung: CALIFORNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HMA e1*2001/116*0289*.. 62 - 150 265/35R20 99 VB0; 11A; 22Q; 24C; nicht mit Höherlegung;
244; 5JK nicht mit
275/35R20 102 VB0; 11A; 22Q; 24C; Tieferlegung; ab
244; 26P; 27I; 5LA e1*2001/116*0289*25;
T6; Lkw geschl.Kasten
(Serie);
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 75I
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 2 von 2
Verkaufsbezeichnung: CALIFORNIA, KOMBI, MULTIVAN, CALIFORNIA BEACH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 150 265/35R20 99 VB0; 11A; 22Q; 24C; nicht mit Höherlegung;
244; 5JK nicht mit
275/35R20 102 VB0; 11A; 22Q; 24C; Tieferlegung; T6; ab
244; 26P; 27I; 5LA e1*2001/116*0220*36;
Lkw geschl.Kasten
(Serie);
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 75I
Verkaufsbezeichnung: TRANSPORTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7J0 e1*2007/46*0130*.. 62 - 150 265/35R20 99 VB0; 11A; 22Q; 24C; bis
244; 5JK e1*2007/46*0130*15;
275/35R20 102 VB0; 11A; 22Q; 24C; Lkw geschl.Kasten
244; 26P; 27I; 5LA (Serie);
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 75I
7J0 e1*2007/46*0130*.. 62 - 150 265/35R20 99 VB0; 11A; 22Q; 24C; nicht mit Höherlegung;
244; 5JK nicht mit
275/35R20 102 VB0; 11A; 22Q; 24C; Tieferlegung; ab
244; 26P; 27I; 5LA e1*2007/46*0130*16;
T6; Lkw geschl.Kasten
(Serie);
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 75I
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 150 265/35R20 99 VB0; 11A; 22Q; 24C; Ab
7HMA e1*2001/116*0289*.. 244; 5JK e1*2001/116*0289*11;
275/35R20 102 VB0; 11A; 22Q; 24C; Ab
244; 26P; 27I; 5LA e1*2001/116*0220*20;
bis
e1*2001/116*0289*24;
bis
e1*2001/116*0220*35;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 73C; 74D; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 3 von 3
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 4 von 4
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem

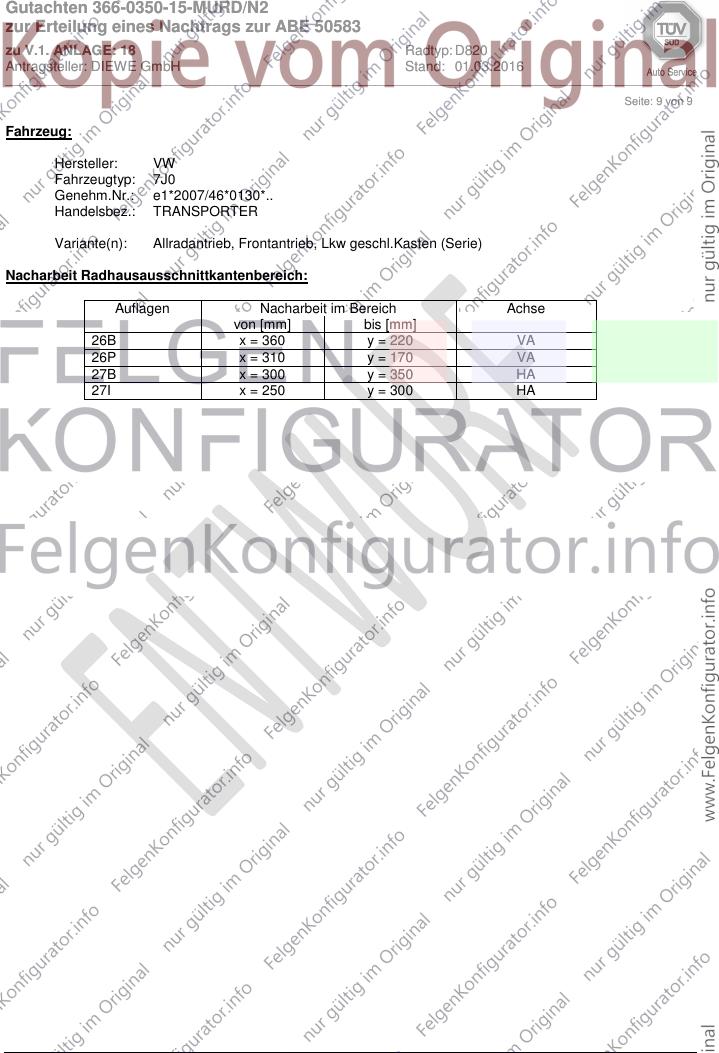

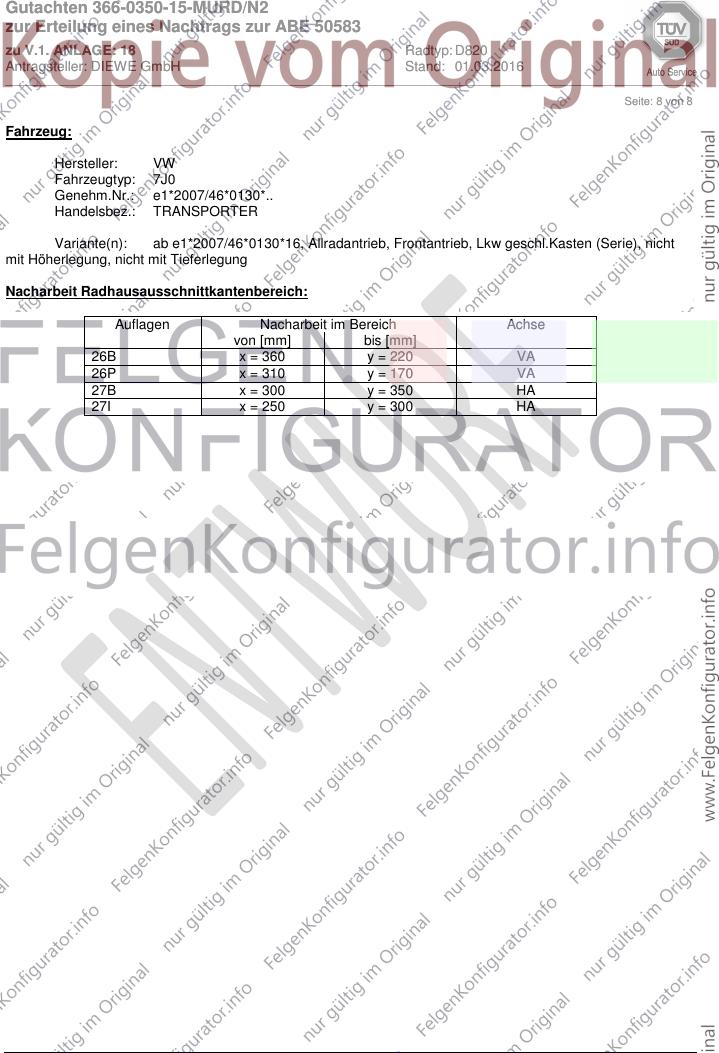

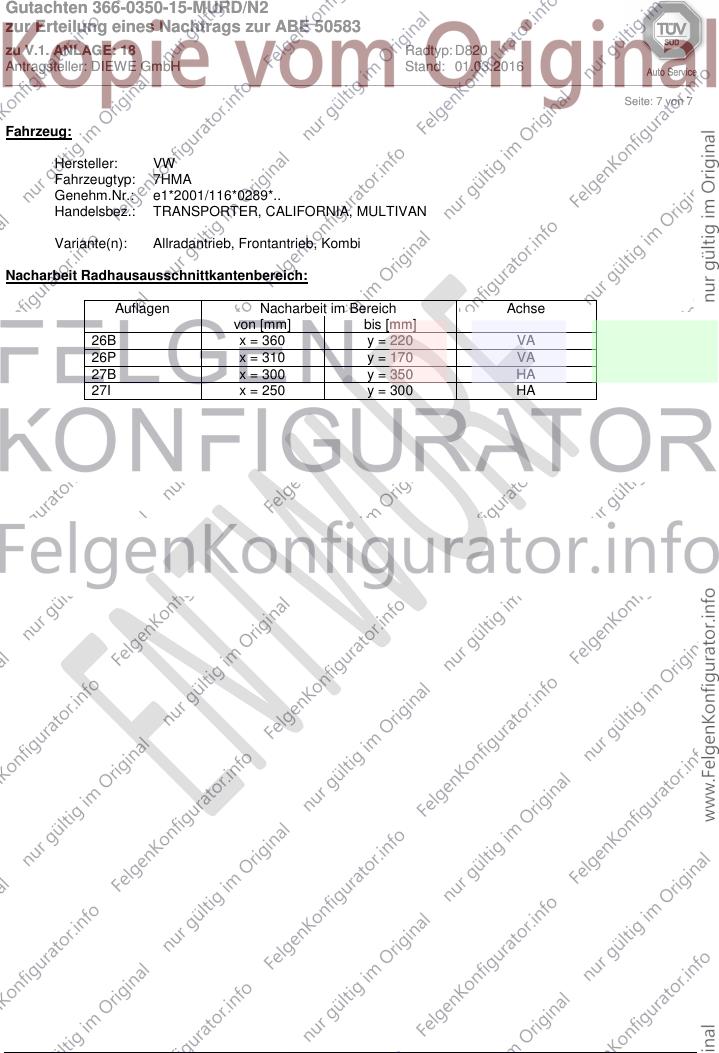

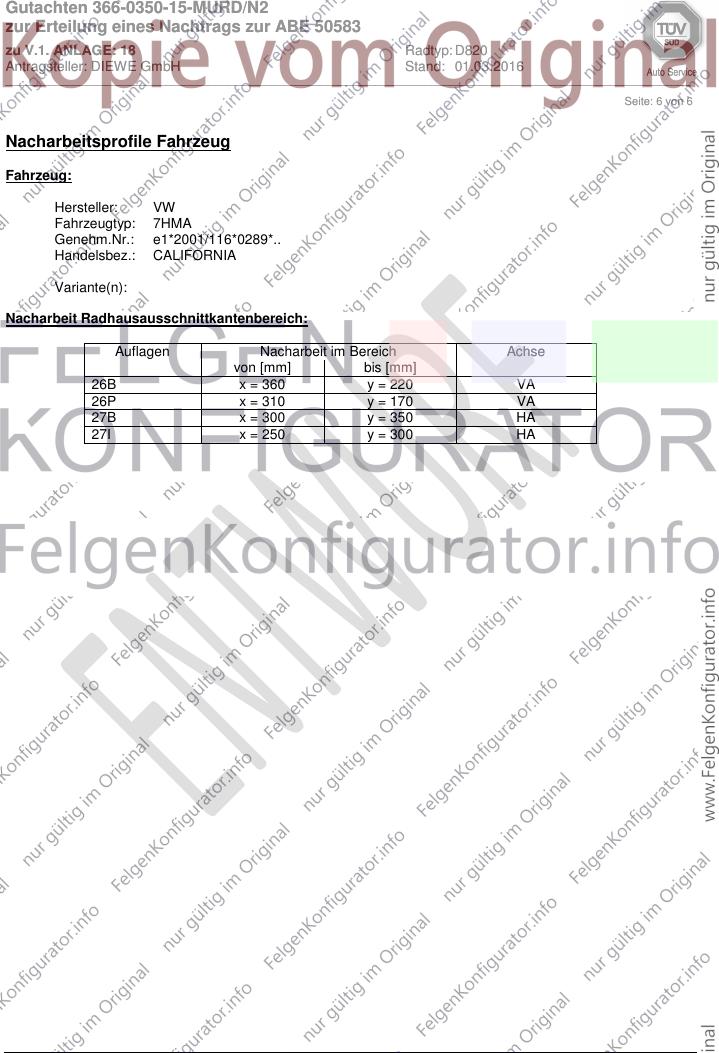

beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5JK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1550kg.
5LA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1700kg.
5MK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1850kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________

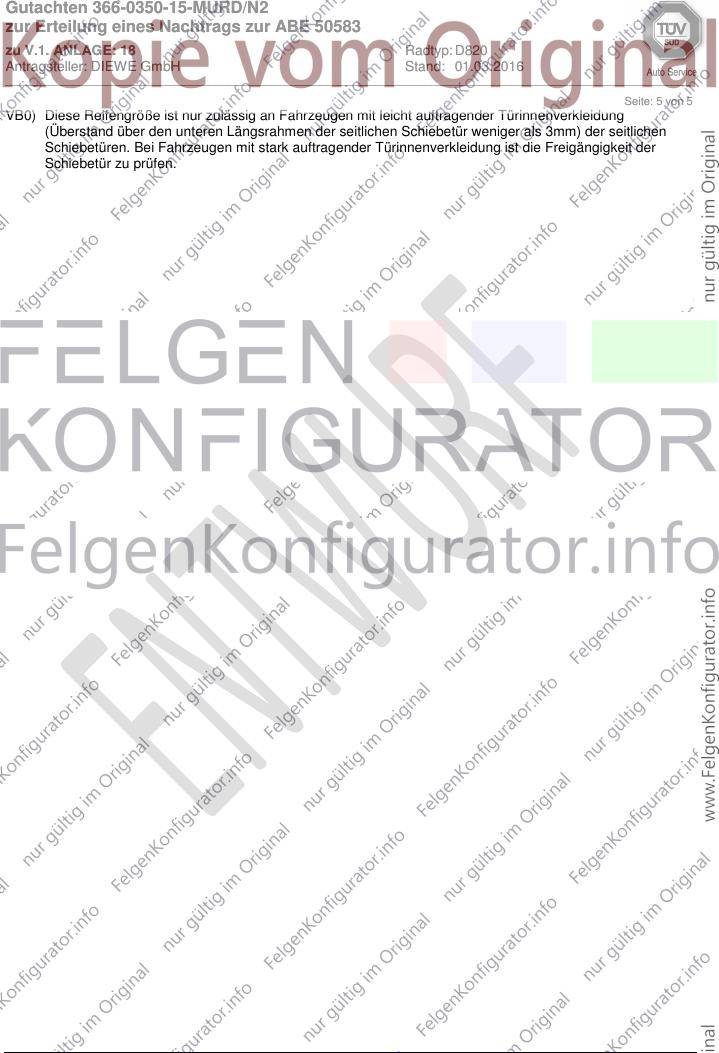

Seite: 5 von 5
VB0) Diese Reifengröße ist nur zulässig an Fahrzeugen mit leicht auftragender Türinnenverkleidung
(Überstand über den unteren Längsrahmen der seitlichen Schiebetür weniger als 3mm) der seitlichen
Schiebetüren. Bei Fahrzeugen mit stark auftragender Türinnenverkleidung ist die Freigängigkeit der
Schiebetür zu prüfen.
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 6 von 6
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 7HMA
Genehm.Nr.: e1*2001/116*0289*..
Handelsbez.: CALIFORNIA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 220 VA
26P x = 310 y = 170 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 7 von 7
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 7HMA
Genehm.Nr.: e1*2001/116*0289*..
Handelsbez.: TRANSPORTER, CALIFORNIA, MULTIVAN
Variante(n): Allradantrieb, Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 220 VA
26P x = 310 y = 170 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 8 von 8
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 7J0
Genehm.Nr.: e1*2007/46*0130*..
Handelsbez.: TRANSPORTER
Variante(n): ab e1*2007/46*0130*16, Allradantrieb, Frontantrieb, Lkw geschl.Kasten (Serie), nicht
mit Höherlegung, nicht mit Tieferlegung
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 220 VA
26P x = 310 y = 170 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 9 von 9
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 7J0
Genehm.Nr.: e1*2007/46*0130*..
Handelsbez.: TRANSPORTER
Variante(n): Allradantrieb, Frontantrieb, Lkw geschl.Kasten (Serie)
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 220 VA
26P x = 310 y = 170 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Gutachten 366-0350-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50583
zu V.1. ANLAGE: 18 Radtyp: D820
Antragsteller: DIEWE GmbH Stand: 01.03.2016
_______________________________________________________________________________________________________________
Seite: 10 von 10
Fahrzeug:
Hersteller: VW
Fahrzeugtyp: 7HC
Genehm.Nr.: e1*2001/116*0220*..
Handelsbez.: TRANSPORTER, CALIFORNIA, MULTIVAN
Variante(n): Allradantrieb, Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 360 y = 220 VA
26P x = 310 y = 170 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
