Gutachten 366-0174-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50434
zu V.1. ANLAGE: 1 Radtyp: D1017
Antragsteller: DIEWE GmbH Stand: 18.12.2017
__________________________________________________________________________________________________________________

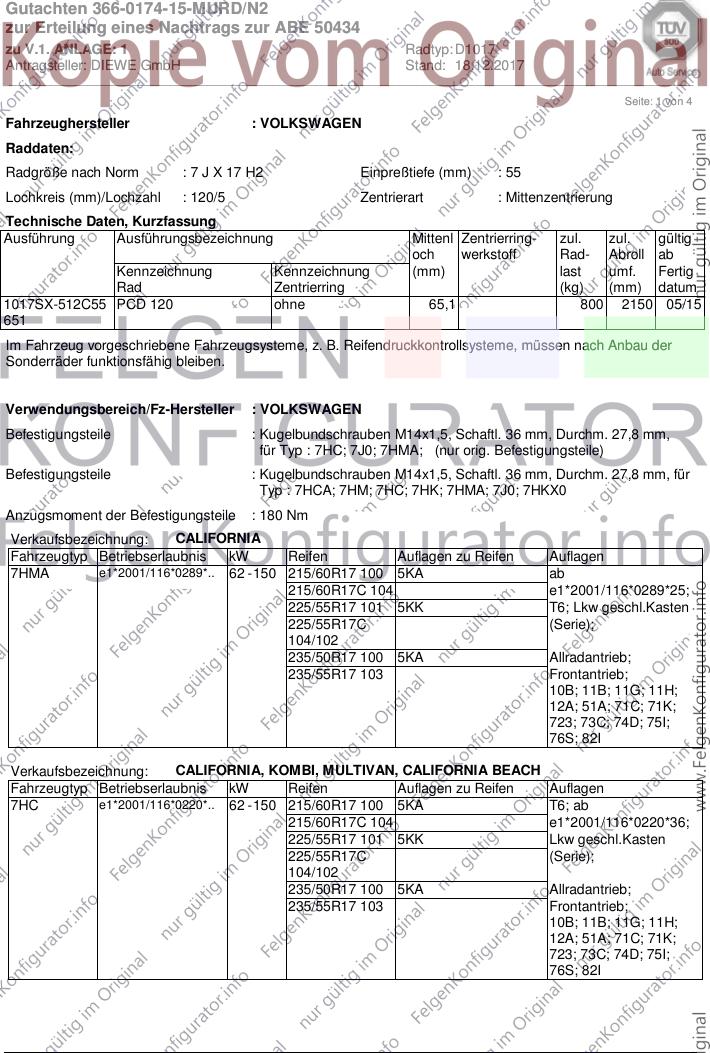

Seite: 1 von 4
Fahrzeughersteller : VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 55
Lochkreis (mm)/Lochzahl : 120/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1017SX-512C55 PCD 120 ohne 65,1 800 2150 05/15
651
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,8 mm,
für Typ : 7HC; 7J0; 7HMA; (nur orig. Befestigungsteile)
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 36 mm, Durchm. 27,8 mm, für
Typ : 7HCA; 7HM; 7HC; 7HK; 7HMA; 7J0; 7HKX0
Anzugsmoment der Befestigungsteile : 180 Nm
Verkaufsbezeichnung: CALIFORNIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HMA e1*2001/116*0289*.. 62 - 150 215/60R17 100 5KA ab
215/60R17C 104 e1*2001/116*0289*25;
225/55R17 101 5KK T6; Lkw geschl.Kasten
225/55R17C (Serie);
104/102
235/50R17 100 5KA Allradantrieb;
235/55R17 103 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74D; 75I;
76S; 82I
Verkaufsbezeichnung: CALIFORNIA, KOMBI, MULTIVAN, CALIFORNIA BEACH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 150 215/60R17 100 5KA T6; ab
215/60R17C 104 e1*2001/116*0220*36;
225/55R17 101 5KK Lkw geschl.Kasten
225/55R17C (Serie);
104/102
235/50R17 100 5KA Allradantrieb;
235/55R17 103 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74D; 75I;
76S; 82I
Gutachten 366-0174-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50434
zu V.1. ANLAGE: 1 Radtyp: D1017
Antragsteller: DIEWE GmbH Stand: 18.12.2017
__________________________________________________________________________________________________________________

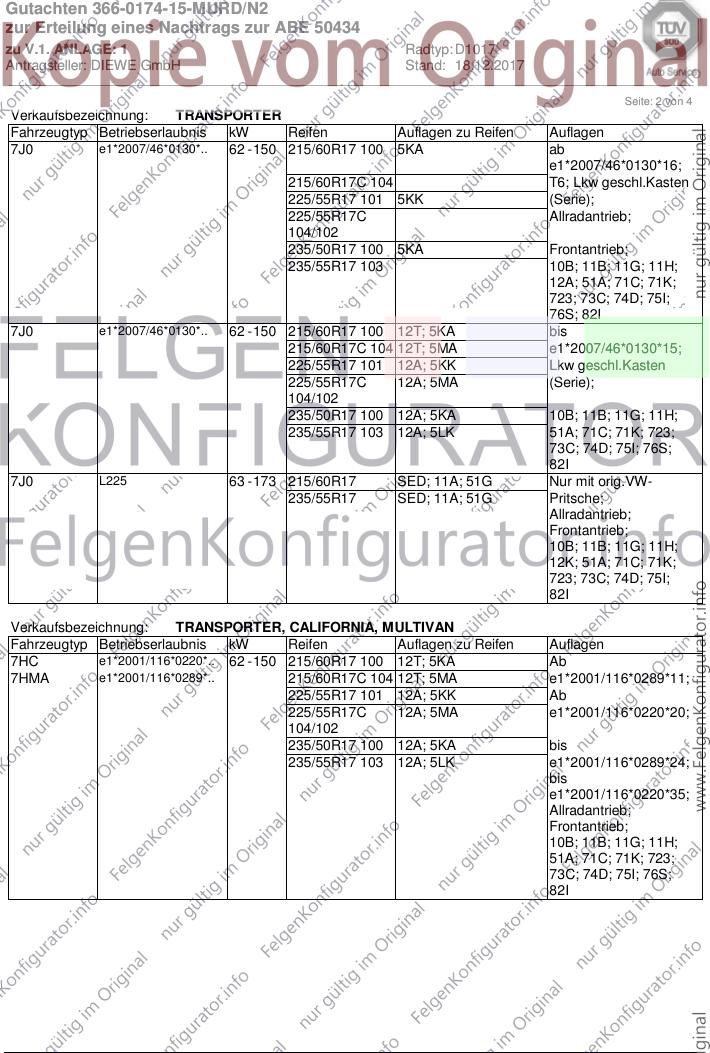

Seite: 2 von 4
Verkaufsbezeichnung: TRANSPORTER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7J0 e1*2007/46*0130*.. 62 - 150 215/60R17 100 5KA ab
e1*2007/46*0130*16;
215/60R17C 104 T6; Lkw geschl.Kasten
225/55R17 101 5KK (Serie);
225/55R17C Allradantrieb;
104/102
235/50R17 100 5KA Frontantrieb;
235/55R17 103 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
723; 73C; 74D; 75I;
76S; 82I
7J0 e1*2007/46*0130*.. 62 - 150 215/60R17 100 12T; 5KA bis
215/60R17C 104 12T; 5MA e1*2007/46*0130*15;
225/55R17 101 12A; 5KK Lkw geschl.Kasten
225/55R17C 12A; 5MA (Serie);
104/102
235/50R17 100 12A; 5KA 10B; 11B; 11G; 11H;
235/55R17 103 12A; 5LK 51A; 71C; 71K; 723;
73C; 74D; 75I; 76S;
82I
7J0 L225 63 - 173 215/60R17 SED; 11A; 51G Nur mit orig.VW-
235/55R17 SED; 11A; 51G Pritsche;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
723; 73C; 74D; 75I;
82I
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 150 215/60R17 100 12T; 5KA Ab
7HMA e1*2001/116*0289*.. 215/60R17C 104 12T; 5MA e1*2001/116*0289*11;
225/55R17 101 12A; 5KK Ab
225/55R17C 12A; 5MA e1*2001/116*0220*20;
104/102
235/50R17 100 12A; 5KA bis
235/55R17 103 12A; 5LK e1*2001/116*0289*24;
bis
e1*2001/116*0220*35;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 723;
73C; 74D; 75I; 76S;
82I
Gutachten 366-0174-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50434
zu V.1. ANLAGE: 1 Radtyp: D1017
Antragsteller: DIEWE GmbH Stand: 18.12.2017
__________________________________________________________________________________________________________________

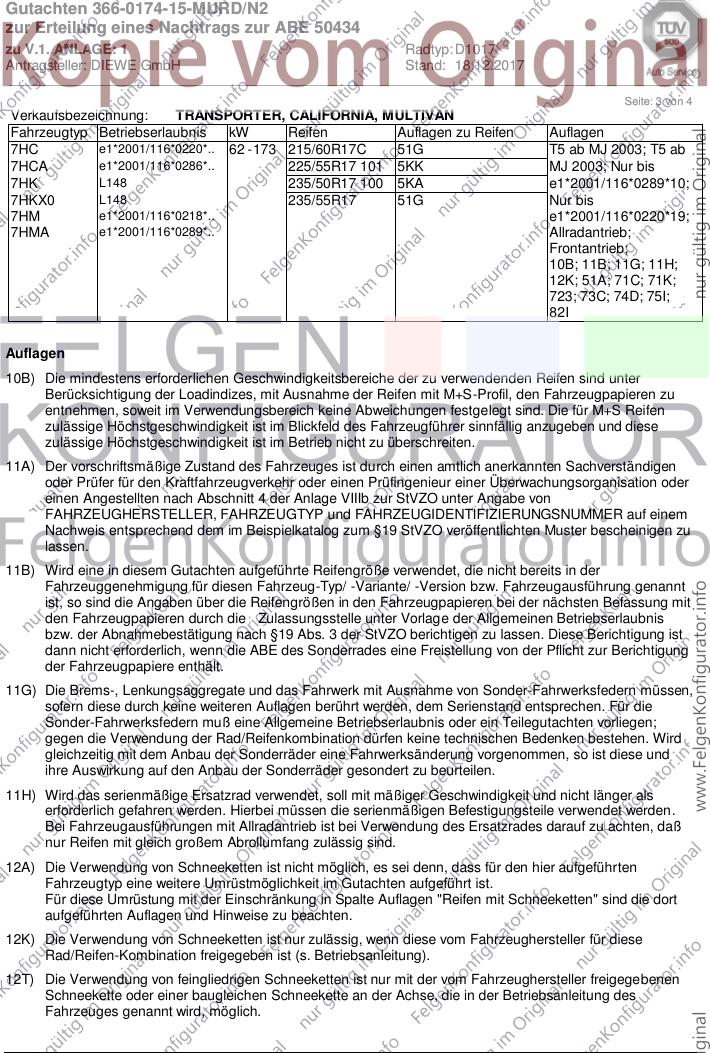

Seite: 3 von 4
Verkaufsbezeichnung: TRANSPORTER, CALIFORNIA, MULTIVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
7HC e1*2001/116*0220*.. 62 - 173 215/60R17C 51G T5 ab MJ 2003; T5 ab
7HCA e1*2001/116*0286*.. 225/55R17 101 5KK MJ 2003; Nur bis
7HK L148 235/50R17 100 5KA e1*2001/116*0289*10;
7HKX0 L148 235/55R17 51G Nur bis
7HM e1*2001/116*0218*.. e1*2001/116*0220*19;
7HMA e1*2001/116*0289*.. Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
723; 73C; 74D; 75I;
82I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
Gutachten 366-0174-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50434
zu V.1. ANLAGE: 1 Radtyp: D1017
Antragsteller: DIEWE GmbH Stand: 18.12.2017
__________________________________________________________________________________________________________________

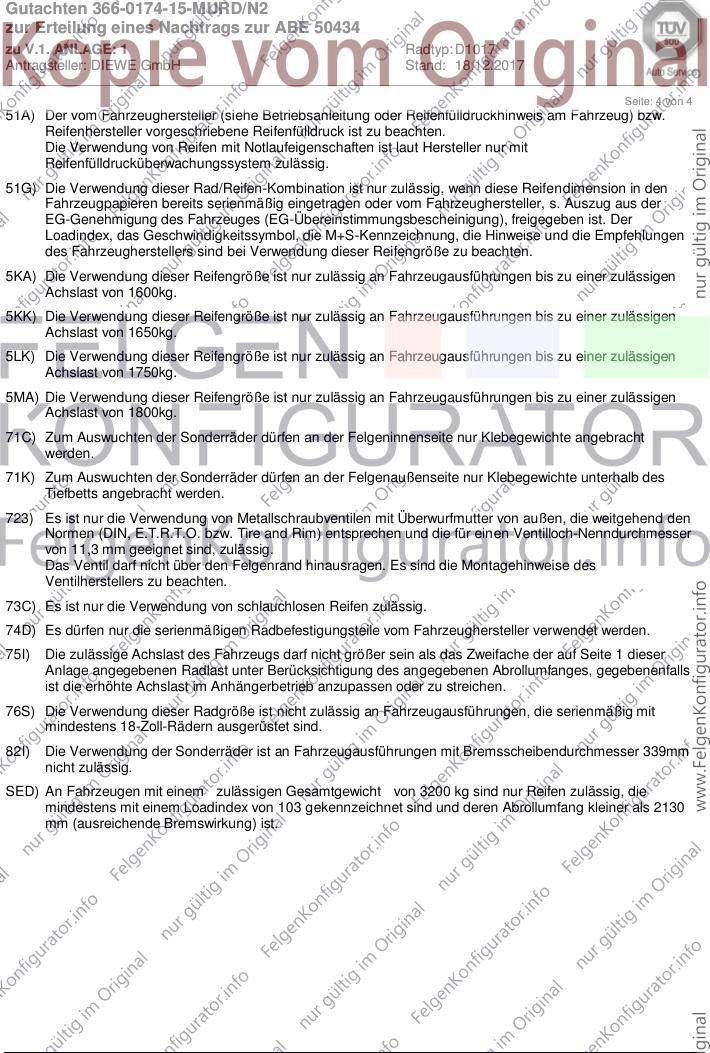

Seite: 4 von 4
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
5KA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1600kg.
5KK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1650kg.
5LK) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1750kg.
5MA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1800kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
82I) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 339mm
nicht zulässig.
SED) An Fahrzeugen mit einem zulässigen Gesamtgewicht von 3200 kg sind nur Reifen zulässig, die
mindestens mit einem Loadindex von 103 gekennzeichnet sind und deren Abrollumfang kleiner als 2130
mm (ausreichende Bremswirkung) ist.
