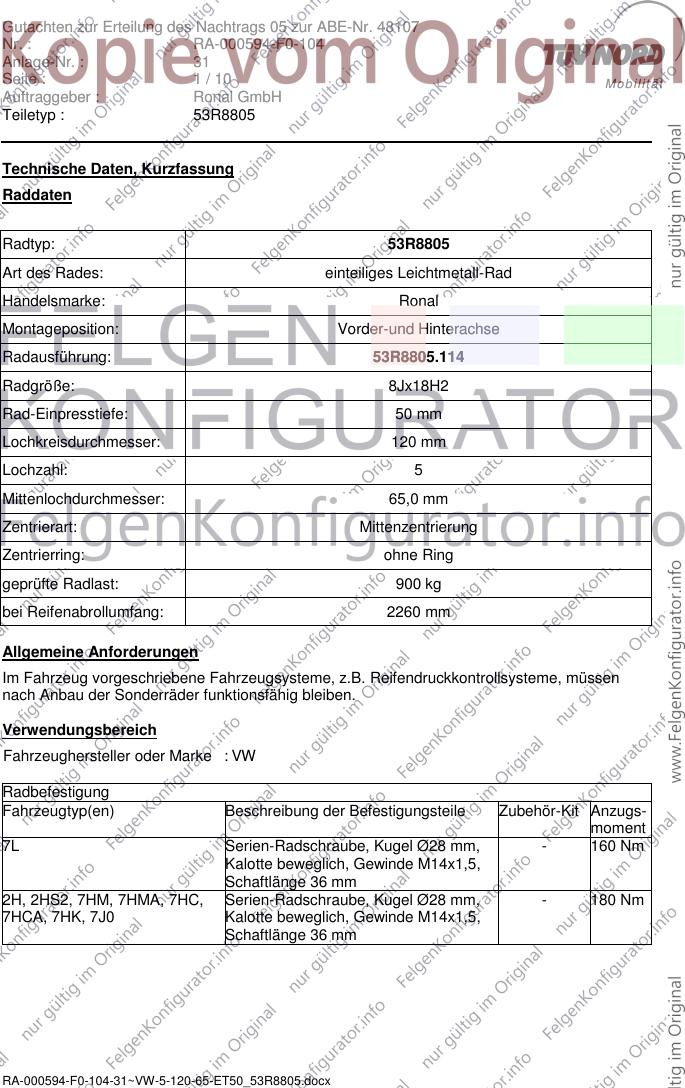

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Ronal
Montageposition: Vorder-und Hinterachse
Radausführung: 53R8805.114
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 120 mm
Lochzahl: 5
Mittenlochdurchmesser: 65,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 900 kg
bei Reifenabrollumfang: 2260 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : VW
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L Serien-Radschraube, Kugel Ø28 mm, - 160 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 36 mm
2H, 2HS2, 7HM, 7HMA, 7HC, Serien-Radschraube, Kugel Ø28 mm, - 180 Nm
7HCA, 7HK, 7J0 Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 36 mm
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx

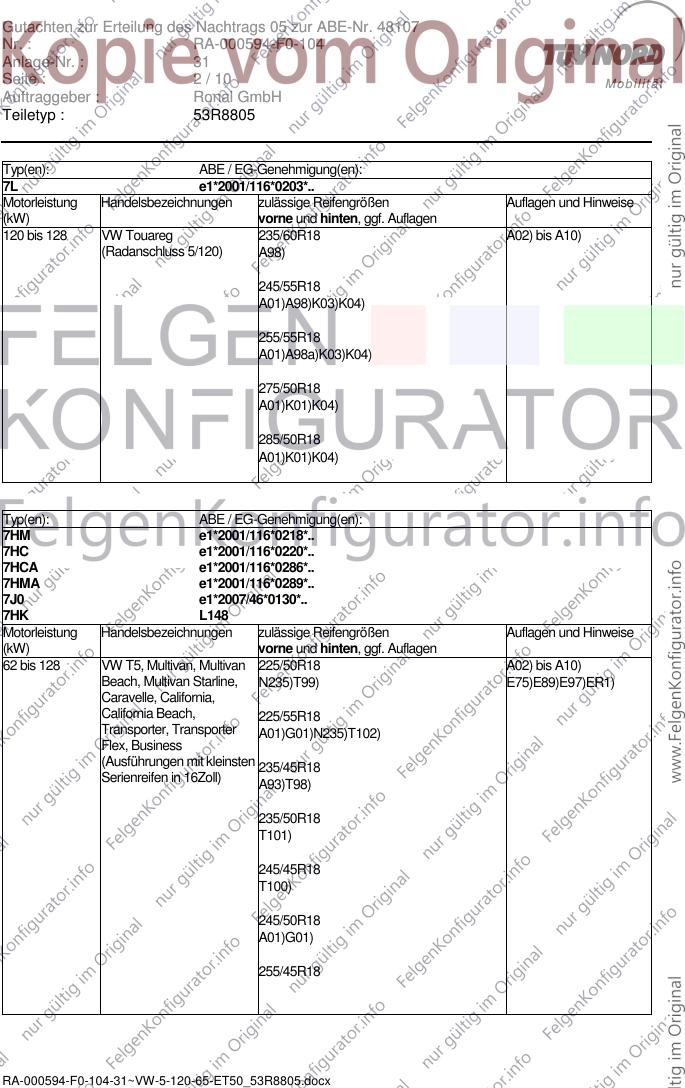

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
7L e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 128 VW Touareg 235/60R18 A02) bis A10)
(Radanschluss 5/120) A98)
245/55R18
A01)A98)K03)K04)
255/55R18
A01)A98a)K03)K04)
275/50R18
A01)K01)K04)
285/50R18
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
7HM e1*2001/116*0218*..
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
7HK L148
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 128 VW T5, Multivan, Multivan 225/50R18 A02) bis A10)
Beach, Multivan Starline, N235)T99) E75)E89)E97)ER1)
Caravelle, California,
California Beach, 225/55R18
Transporter, Transporter A01)G01)N235)T102)
Flex, Business
(Ausführungen mit kleinsten 235/45R18
Serienreifen in 16Zoll)
A93)T98)
235/50R18
T101)
245/45R18
T100)
245/50R18
A01)G01)
255/45R18
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx

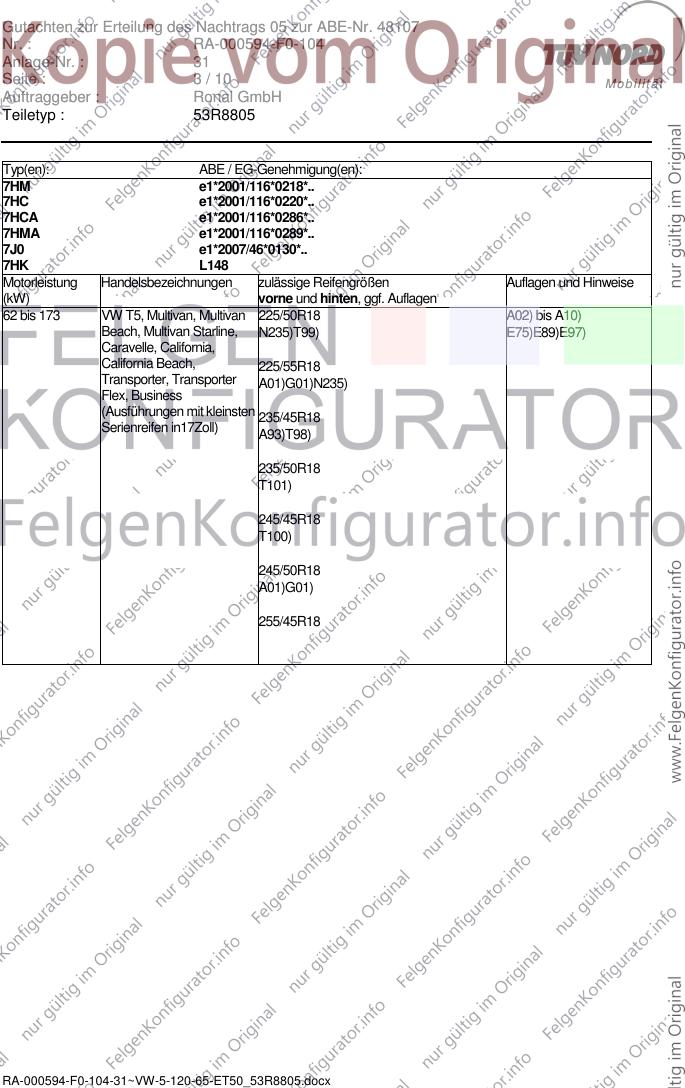

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
7HM e1*2001/116*0218*..
7HC e1*2001/116*0220*..
7HCA e1*2001/116*0286*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
7HK L148
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 173 VW T5, Multivan, Multivan 225/50R18 A02) bis A10)
Beach, Multivan Starline, N235)T99) E75)E89)E97)
Caravelle, California,
California Beach, 225/55R18
Transporter, Transporter A01)G01)N235)
Flex, Business
(Ausführungen mit kleinsten 235/45R18
Serienreifen in17Zoll)
A93)T98)
235/50R18
T101)
245/45R18
T100)
245/50R18
A01)G01)
255/45R18
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805

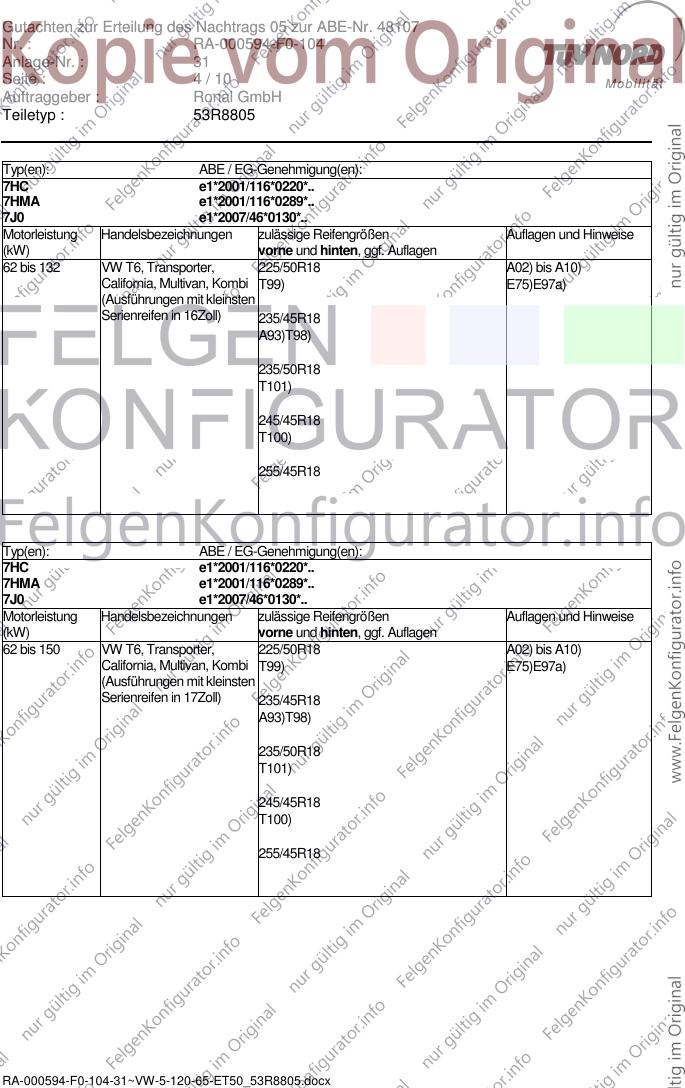

Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 132 VW T6, Transporter, 225/50R18 A02) bis A10)
California, Multivan, Kombi T99) E75)E97a)
(Ausführungen mit kleinsten
Serienreifen in 16Zoll) 235/45R18
A93)T98)
235/50R18
T101)
245/45R18
T100)
255/45R18
Typ(en): ABE / EG-Genehmigung(en):
7HC e1*2001/116*0220*..
7HMA e1*2001/116*0289*..
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 150 VW T6, Transporter, 225/50R18 A02) bis A10)
California, Multivan, Kombi T99) E75)E97a)
(Ausführungen mit kleinsten
Serienreifen in 17Zoll) 235/45R18
A93)T98)
235/50R18
T101)
245/45R18
T100)
255/45R18
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805

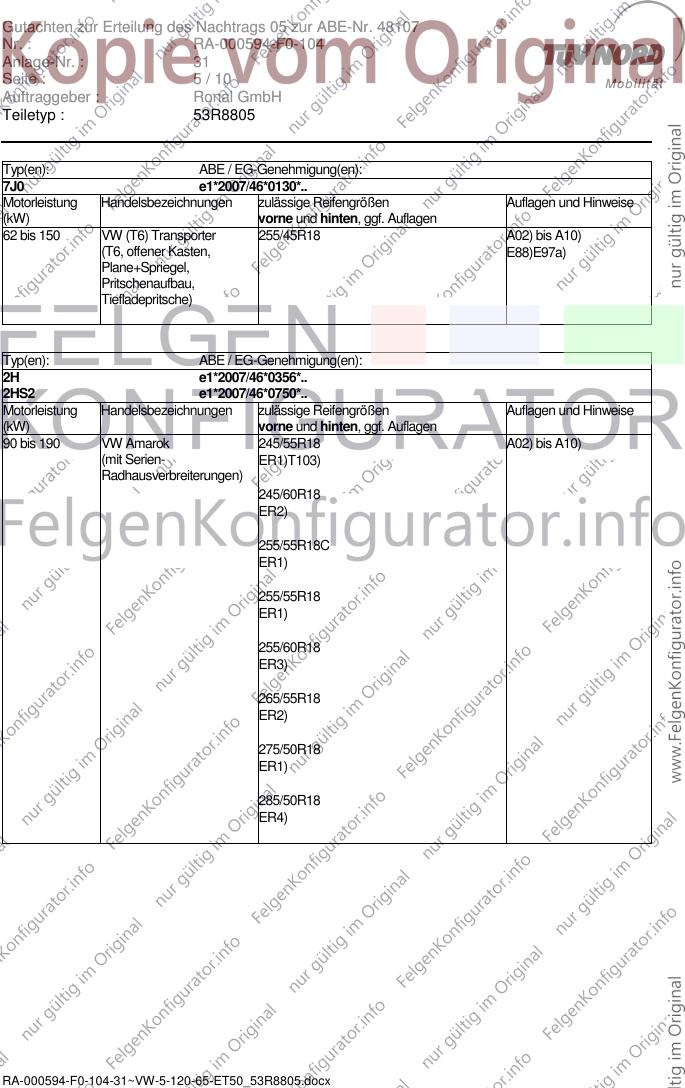

Typ(en): ABE / EG-Genehmigung(en):
7J0 e1*2007/46*0130*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
62 bis 150 VW (T6) Transporter 255/45R18 A02) bis A10)
(T6, offener Kasten, E88)E97a)
Plane+Spriegel,
Pritschenaufbau,
Tiefladepritsche)
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 190 VW Amarok 245/55R18 A02) bis A10)
(mit Serien- ER1)T103)
Radhausverbreiterungen)
245/60R18
ER2)
255/55R18C
ER1)
255/55R18
ER1)
255/60R18
ER3)
265/55R18
ER2)
275/50R18
ER1)
285/50R18
ER4)
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx

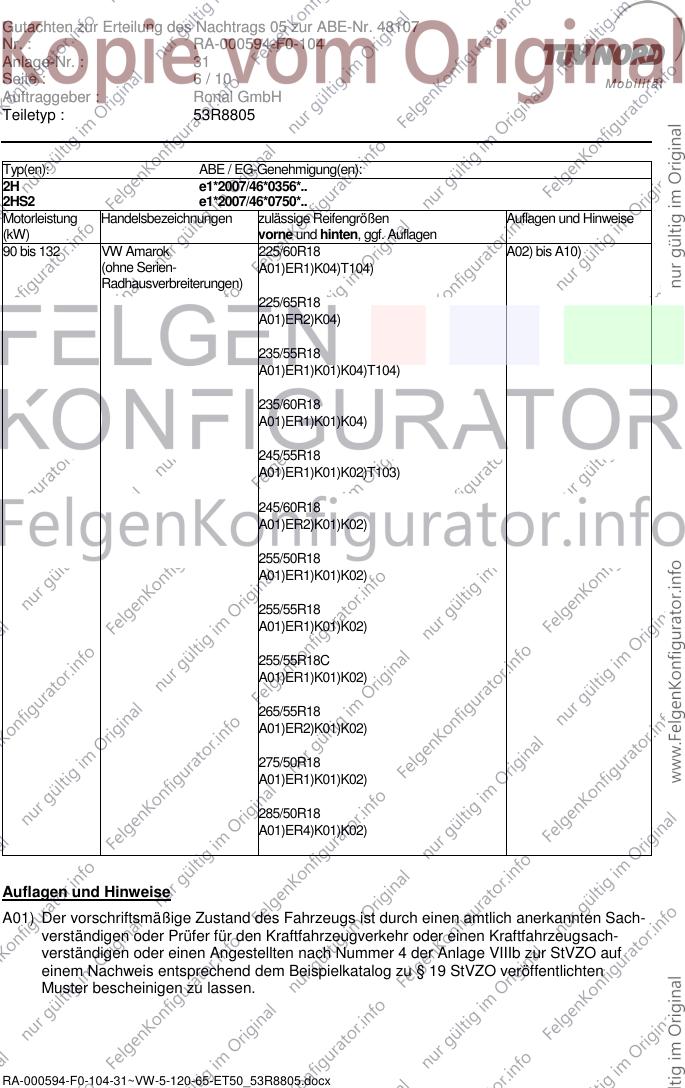

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
Typ(en): ABE / EG-Genehmigung(en):
2H e1*2007/46*0356*..
2HS2 e1*2007/46*0750*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
90 bis 132 VW Amarok 225/60R18 A02) bis A10)
(ohne Serien- A01)ER1)K04)T104)
Radhausverbreiterungen)
225/65R18
A01)ER2)K04)
235/55R18
A01)ER1)K01)K04)T104)
235/60R18
A01)ER1)K01)K04)
245/55R18
A01)ER1)K01)K02)T103)
245/60R18
A01)ER2)K01)K02)
255/50R18
A01)ER1)K01)K02)
255/55R18
A01)ER1)K01)K02)
255/55R18C
A01)ER1)K01)K02)
265/55R18
A01)ER2)K01)K02)
275/50R18
A01)ER1)K01)K02)
285/50R18
A01)ER4)K01)K02)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx

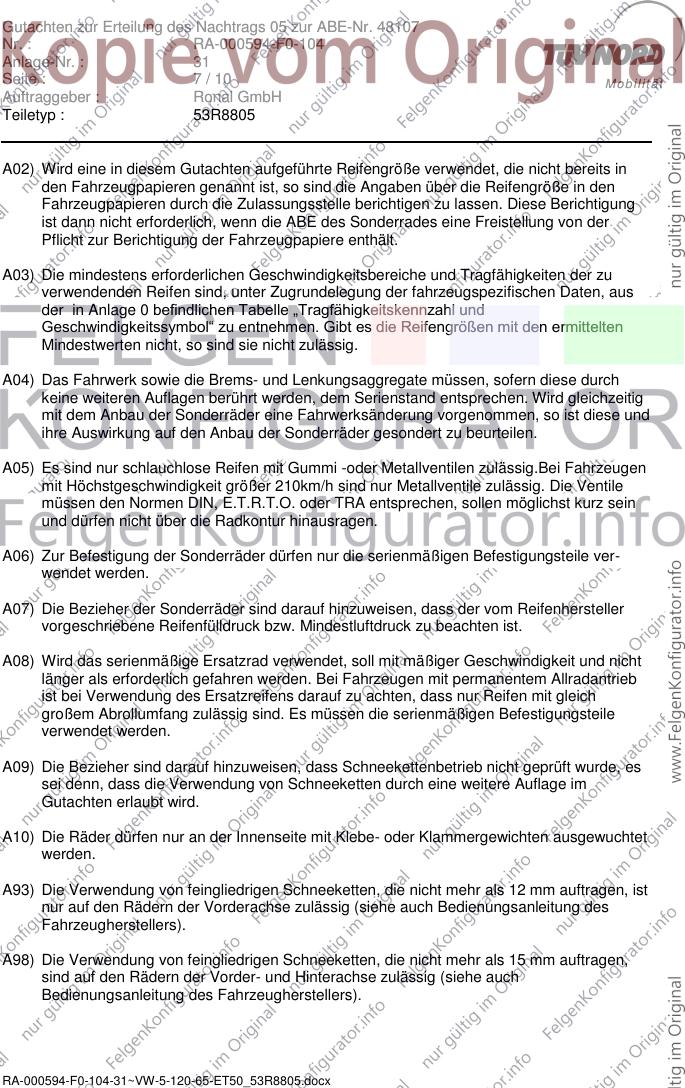

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile ver-
wendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausgewuchtet
werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A98) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm auftragen,
sind auf den Rädern der Vorder- und Hinterachse zulässig (siehe auch
Bedienungsanleitung des Fahrzeugherstellers).
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx

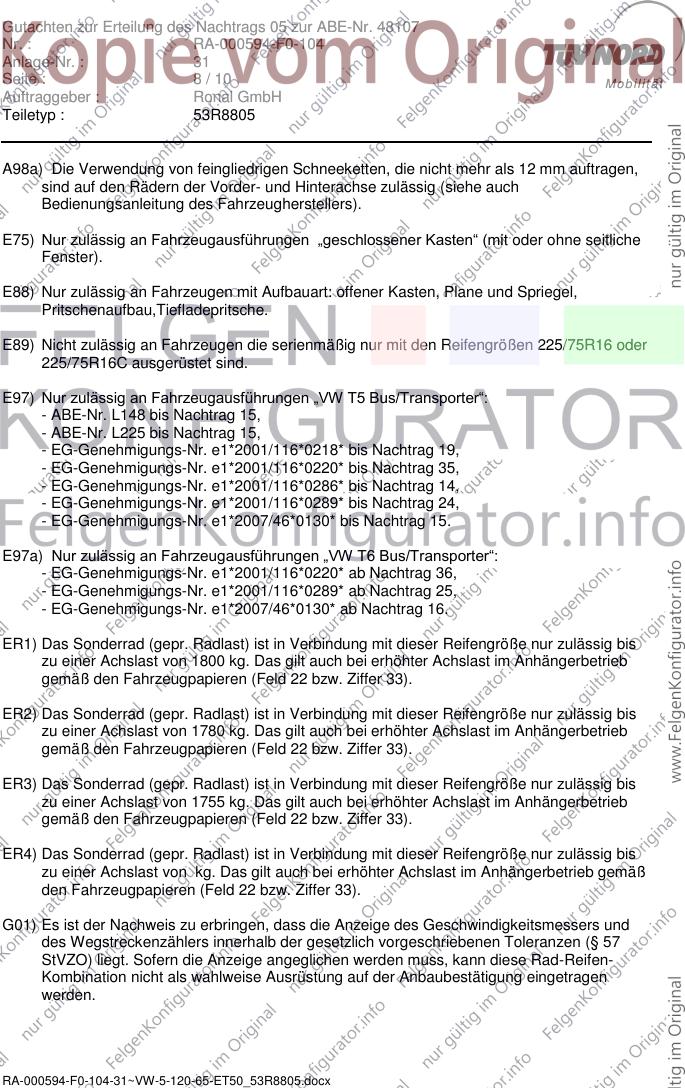

Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
sind auf den Rädern der Vorder- und Hinterachse zulässig (siehe auch
Bedienungsanleitung des Fahrzeugherstellers).
E75) Nur zulässig an Fahrzeugausführungen „geschlossener Kasten“ (mit oder ohne seitliche
Fenster).
E88) Nur zulässig an Fahrzeugen mit Aufbauart: offener Kasten, Plane und Spriegel,
Pritschenaufbau,Tiefladepritsche.
E89) Nicht zulässig an Fahrzeugen die serienmäßig nur mit den Reifengrößen 225/75R16 oder
225/75R16C ausgerüstet sind.
E97) Nur zulässig an Fahrzeugausführungen „VW T5 Bus/Transporter“:
- ABE-Nr. L148 bis Nachtrag 15,
- ABE-Nr. L225 bis Nachtrag 15,
- EG-Genehmigungs-Nr. e1*2001/116*0218* bis Nachtrag 19,
- EG-Genehmigungs-Nr. e1*2001/116*0220* bis Nachtrag 35,
- EG-Genehmigungs-Nr. e1*2001/116*0286* bis Nachtrag 14,
- EG-Genehmigungs-Nr. e1*2001/116*0289* bis Nachtrag 24,
- EG-Genehmigungs-Nr. e1*2007/46*0130* bis Nachtrag 15.
E97a) Nur zulässig an Fahrzeugausführungen „VW T6 Bus/Transporter“:
- EG-Genehmigungs-Nr. e1*2001/116*0220* ab Nachtrag 36,
- EG-Genehmigungs-Nr. e1*2001/116*0289* ab Nachtrag 25,
- EG-Genehmigungs-Nr. e1*2007/46*0130* ab Nachtrag 16.
ER1) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1800 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER2) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1780 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER3) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von 1755 kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb
gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
ER4) Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis
zu einer Achslast von kg. Das gilt auch bei erhöhter Achslast im Anhängerbetrieb gemäß
den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31

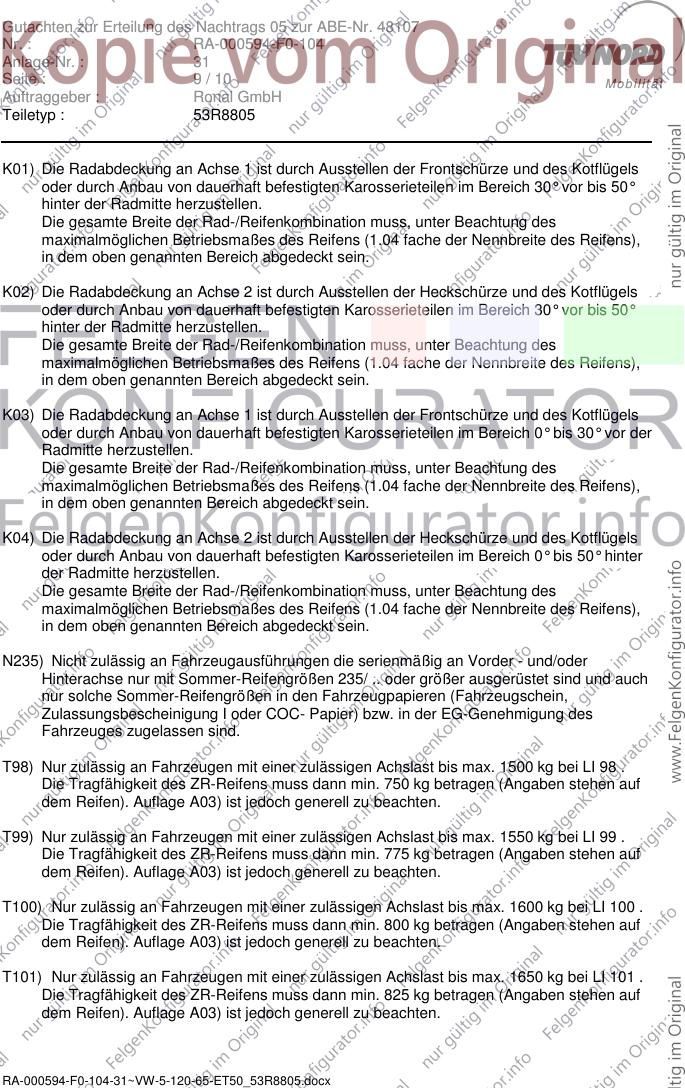

Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
T98) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1500 kg bei LI 98 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 750 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T99) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1550 kg bei LI 99 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 775 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T100) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1600 kg bei LI 100 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 800 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T101) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1650 kg bei LI 101 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 825 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx
Gutachten zur Erteilung des Nachtrags 05 zur ABE-Nr. 48107
Nr. : RA-000594-F0-104
Anlage-Nr. : 31
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R8805
T102) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1700 kg bei LI 102 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 850 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T103) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1750 kg bei LI 103 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 875 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T104) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1800 kg bei LI 104 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 900 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 31 mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 14.06.2018
RA-000594-F0-104-31~VW-5-120-65-ET50_53R8805.docx
