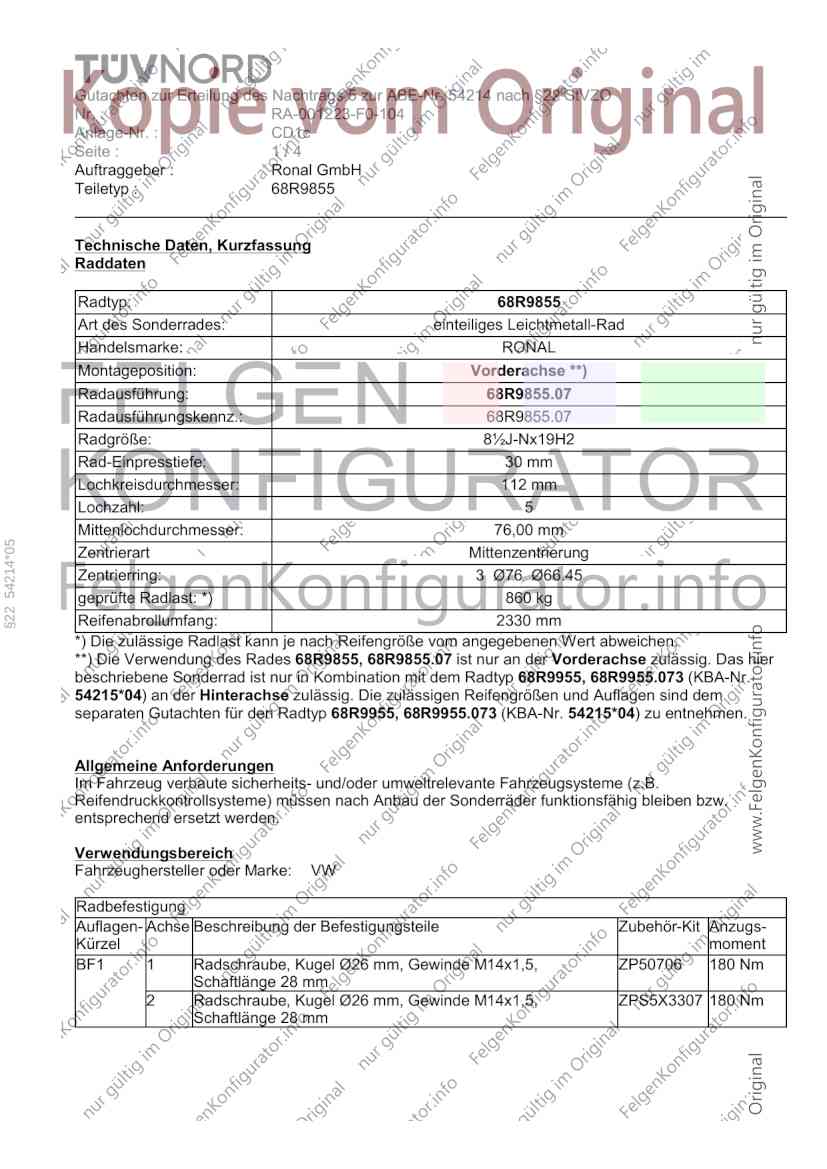

Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 54214 nach §22 StVZO
Nr. : RA-001223-F0-104
Anlage-Nr. : CD1c
Seite : 1/4
Auftraggeber : Ronal GmbH
Teiletyp : 68R9855
Technische Daten, Kurzfassung
Raddaten
Radtyp: 68R9855
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RONAL
Montageposition: Vorderachse **)
Radausführung: 68R9855.07
Radausführungskennz.: 68R9855.07
Radgröße: 8½J-Nx19H2
Rad-Einpresstiefe: 30 mm
Lochkreisdurchmesser: 112 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,00 mm
§22 54214*05
Zentrierart Mittenzentrierung
Zentrierring: 3 Ø76 Ø66.45
geprüfte Radlast: *) 860 kg
Reifenabrollumfang: 2330 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
**) Die Verwendung des Rades 68R9855, 68R9855.07 ist nur an der Vorderachse zulässig. Das hier
beschriebene Sonderrad ist nur in Kombination mit dem Radtyp 68R9955, 68R9955.073 (KBA-Nr.
54215*04) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp 68R9955, 68R9955.073 (KBA-Nr. 54215*04) zu entnehmen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VW
Radbefestigung
Auflagen- Achse Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 1 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZP50706 180 Nm
Schaftlänge 28 mm
2 Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, ZPS5X3307 180 Nm
Schaftlänge 28 mm
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 54214 nach §22 StVZO
Nr. : RA-001223-F0-104
Anlage-Nr. : CD1c
Seite : 2/4
Auftraggeber : Ronal GmbH
Teiletyp : 68R9855
Typ(en): ABE / EG-Genehmigung(en):
CR e1*2007/46*1827*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8½J-Nx19H2, 9½J-Nx19H2,
ET30 ET30
170 bis 250 VW Touareg 255/55R19 255/55R19 A02) bis A10)
(Stahlfederung) A11) BF1) ER1)
275/50R19 275/50R19 A02) bis A10)
A11) BF1) ER1)
Die Verwendung des Rades 68R9855, 68R9855.07 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R9955, 68R9955.073 (KBA-Nr. 54215*04) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Typ(en): ABE / EG-Genehmigung(en):
CR e1*2007/46*1827*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
§22 54214*05
(kW) Vorderachse Hinterachse
8½J-Nx19H2, 9½J-Nx19H2,
ET30 ET30
170 bis 340 VW Touareg 255/50R19 255/50R19 A02) bis A10)
(Luftfederung) A98a) A11) BF1) ER1)
255/55R19 255/55R19 A02) bis A10)
A11) BF1) ER1)
275/50R19 275/50R19 A01) bis A10)
A11) BF1) ER1)
Die Verwendung des Rades 68R9855, 68R9855.07 ist nur an der Vorderachse und nur mit den in der Spalte 'Vorderachse'
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp 68R9955, 68R9955.073 (KBA-Nr. 54215*04) an der
Hinterachse zulässig (siehe separate Genehmigung). Als Reifenkombination sind hier die für die Vorder- und Hinterachse
zeilenweise genannten Reifengrößen zulässig.
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 54214 nach §22 StVZO
Nr. : RA-001223-F0-104
Anlage-Nr. : CD1c
Seite : 3/4
Auftraggeber : Ronal GmbH
Teiletyp : 68R9855
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen mit
Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen.
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
§22 54214*05
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein.
A11) Auch zulässig an Fahrzeugen mit Hybrid Antrieb -Hybrid, Mild-Hybrid, Plug-in-Hybrid-, dass
sind Fahrzeuge (FZ), die in der Zulassungsbescheinigung Teil 1 (FZ-Schein) unter P.3 "
Hybr. ....", eingetragen haben.
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, sind auf
den Rädern der Vorder- und Hinterachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Achse: 1
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZP50706
Anzugsmoment: 180 Nm
Achse: 2
Radschraube, Kugel Ø26 mm, Gewinde M14x1,5, Schaftlänge 28 mm
Zubehörkit: ZPS5X3307
Anzugsmoment: 180 Nm
ER1) Das Sonderrad (gepr. Radlast) an Achse 2 ist in Verbindung mit dieser Reifengröße nur
zulässig bis zu einer Achslast von 1720 kg. Das gilt auch bei erhöhter Achslast im
Anhängerbetrieb gemäß den Fahrzeugpapieren (Feld 22 bzw. Ziffer 33).
Gutachten zur Erteilung des Nachtrags 5 zur ABE-Nr. 54214 nach §22 StVZO
Nr. : RA-001223-F0-104
Anlage-Nr. : CD1c
Seite : 4/4
Auftraggeber : Ronal GmbH
Teiletyp : 68R9855
Die Anlage CD1c mit den Seiten 1-4 hat nur Gültigkeit in Verbindung mit dem Gutachten für
Sonderräder Typ 68R9855 des Auftraggebers Ronal GmbH
Geschäftsstelle Essen, 19.02.2024
§22 54214*05
