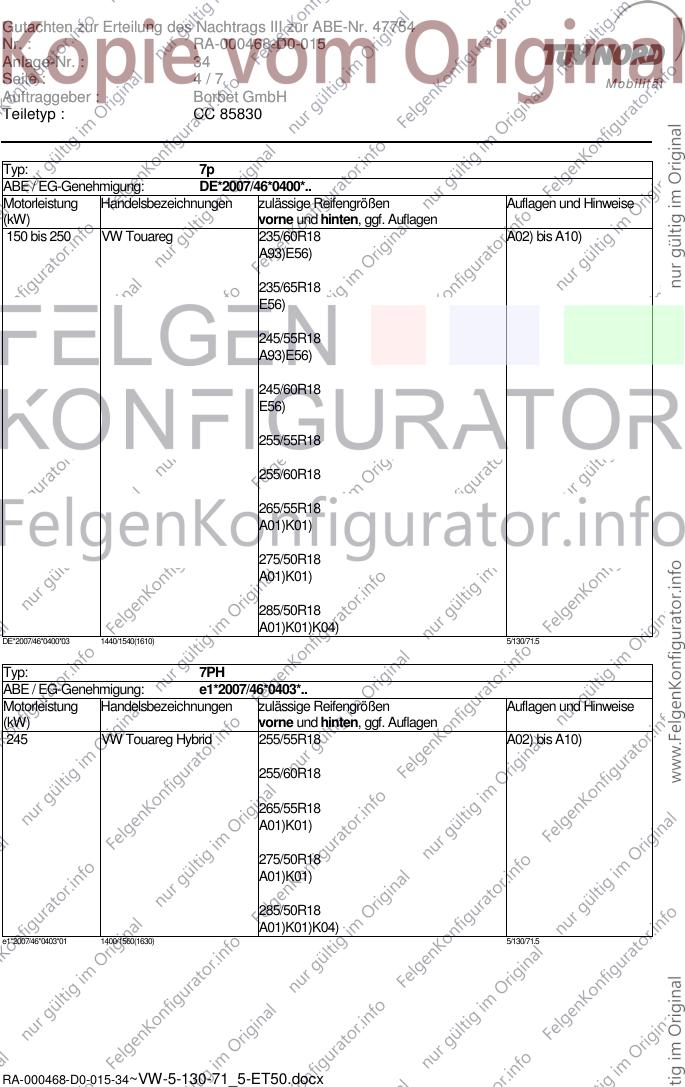

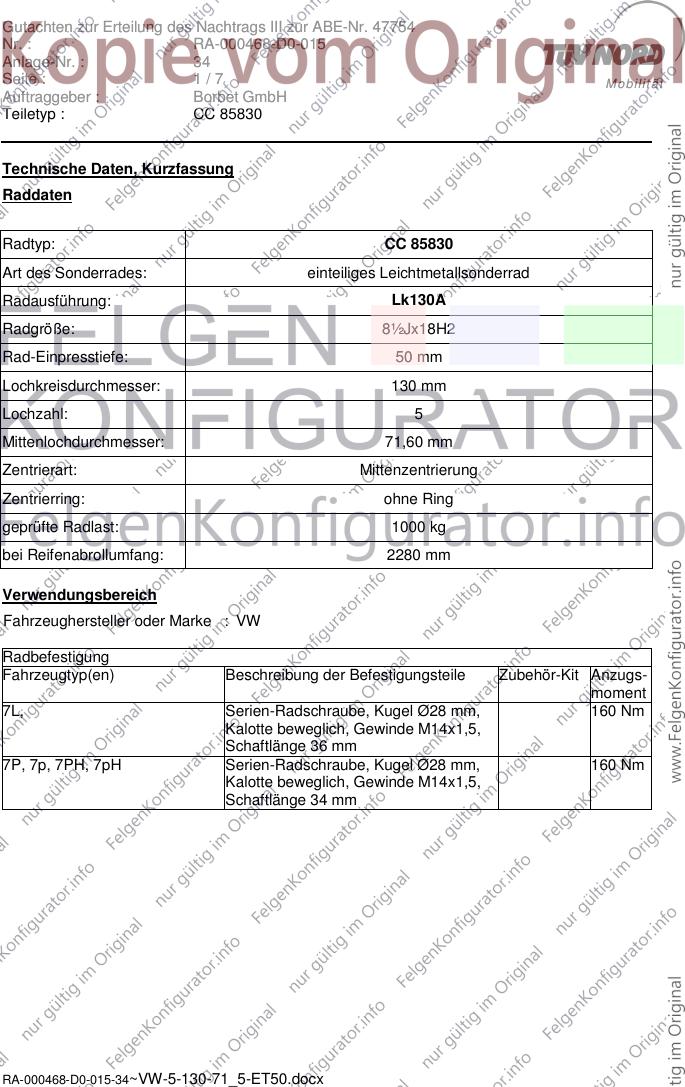

Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 1/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Technische Daten, Kurzfassung
Raddaten
Radtyp: CC 85830
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: Lk130A
Radgröße: 8½Jx18H2
Rad-Einpresstiefe: 50 mm
Lochkreisdurchmesser: 130 mm
Lochzahl: 5
Mittenlochdurchmesser: 71,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
geprüfte Radlast: 1000 kg
bei Reifenabrollumfang: 2280 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : VW
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
7L, Serien-Radschraube, Kugel Ø28 mm, 160 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 36 mm
7P, 7p, 7PH, 7pH Serien-Radschraube, Kugel Ø28 mm, 160 Nm
Kalotte beweglich, Gewinde M14x1,5,
Schaftlänge 34 mm
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 2/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: 7L
ABE / EG-Genehmigung: e1*2001/116*0203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
155 bis 331 VW Touareg 235/60R18 M+S A02) bis A10)
A98) E17)
235/60R18
A98)E56)
255/55R18
A01)A98a)K03)
275/50R18
A01)K01)K04)
285/50R18
A01)K01)K02)
e1*2001/116*0203*23E 1635/1670(1800) 5/130/71.5
Typ: 7P
ABE / EG-Genehmigung: e1*2007/46*0376*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 250 VW Touareg 235/60R18 A02) bis A10)
A93)E56)
235/65R18
E56)
245/55R18
A93)E56)
245/60R18
E56)
255/55R18
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
e1*2007/46*0376*05 1440/1540(1610) 5/130/71.5
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 3/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: 7P
ABE / EG-Genehmigung: e1*2007/46*0498*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
176 bis 250 VW Touareg 235/60R18 A02) bis A10)
A93)E56)
235/65R18
E56)
245/55R18
A93)E56)
245/60R18
E56)
255/55R18
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
e1*2007/46*0498*03 1440/1550(0) 5/130/71,5
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 4/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: 7p
ABE / EG-Genehmigung: DE*2007/46*0400*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
150 bis 250 VW Touareg 235/60R18 A02) bis A10)
A93)E56)
235/65R18
E56)
245/55R18
A93)E56)
245/60R18
E56)
255/55R18
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
DE*2007/46*0400*03 1440/1540(1610) 5/130/71.5
Typ: 7PH
ABE / EG-Genehmigung: e1*2007/46*0403*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
245 VW Touareg Hybrid 255/55R18 A02) bis A10)
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
e1*2007/46*0403*01 1400/1560(1630) 5/130/71.5
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 5/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
Typ: 7PH
ABE / EG-Genehmigung: e1*2007/46*0499*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
245 VW Touareg Hybrid 255/55R18 A02) bis A10)
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
e1*2007/46*0499*01 1400/1590(0) 5/130/71,5
Typ: 7pH
ABE / EG-Genehmigung: DE*2007/46*0404*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
245 VW Touareg Hybrid 255/55R18 A02) bis A10)
255/60R18
265/55R18
A01)K01)
275/50R18
A01)K01)
285/50R18
A01)K01)K04)
DE*2007/46*0404*00 1400/1560(1630) 5/130/71.5
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 6/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A98) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm auftragen,
sind auf den Rädern der Vorder- und Hinterachse zulässig (siehe auch
Bedienungsanleitung des Fahrzeugherstellers).
A98a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen,
sind auf den Rädern der Vorder- und Hinterachse zulässig (siehe auch
Bedienungsanleitung des Fahrzeugherstellers).
RA-000468-D0-015-34~VW-5-130-71_5-ET50.docx
Gutachten zur Erteilung des Nachtrags III zur ABE-Nr. 47754
Nr. : RA-000468-D0-015
Anlage-Nr. : 34
Seite : 7/7 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CC 85830
B44) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage :
- Vorderachse: Bremssattel mit bel. Bremsscheibe Ø380x38 mm
E17) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 19-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
E56) Nicht zulässig an Fahrzeug-Ausführungen, die serienmäßig nur mit Reifengröße ab
Nennbreite 255/.. ausgerüstet sind oder nur solche in den Fahrzeugpapieren
(Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-
Genehmigung des Fahrzeuges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
Die Anlage Nr. 34 mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CC 85830 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 29.02.2012
