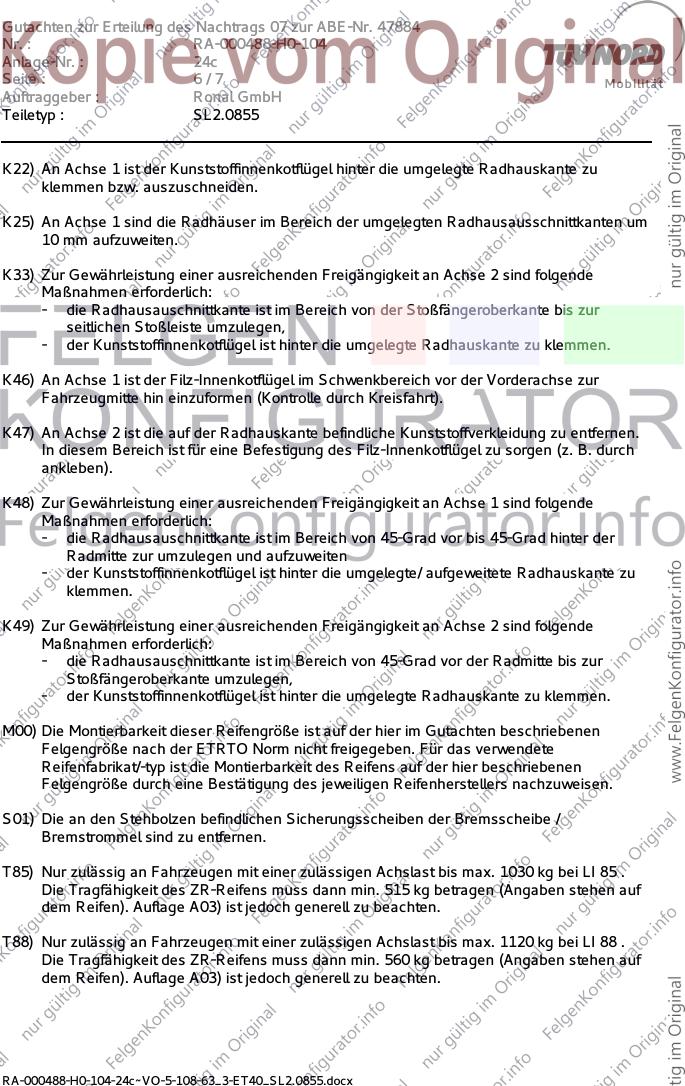

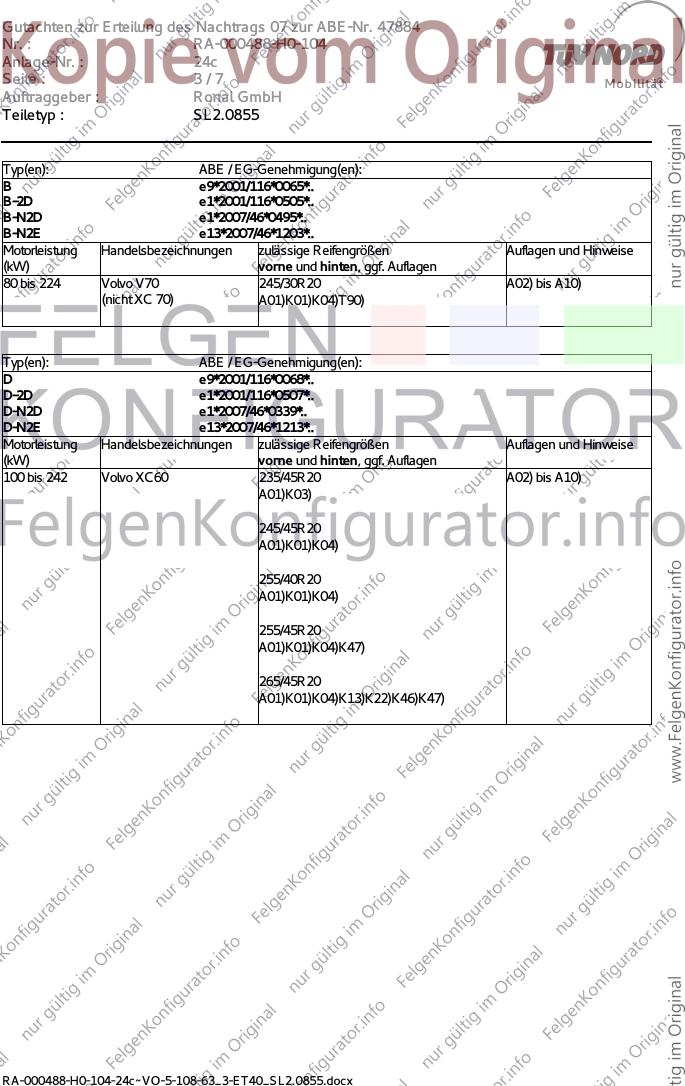

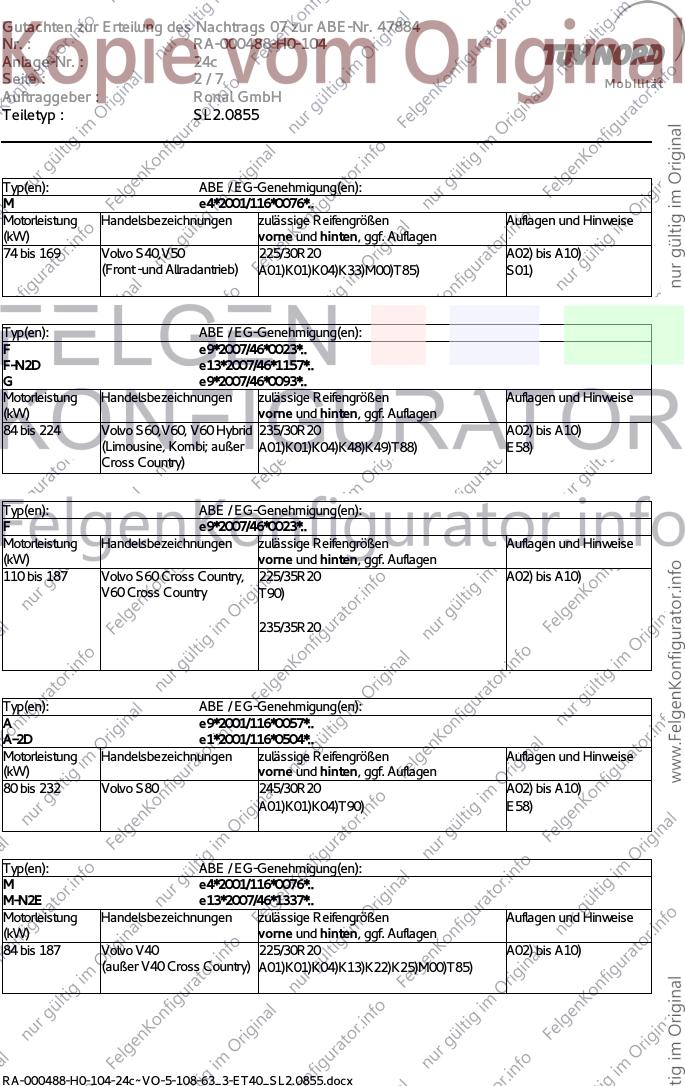

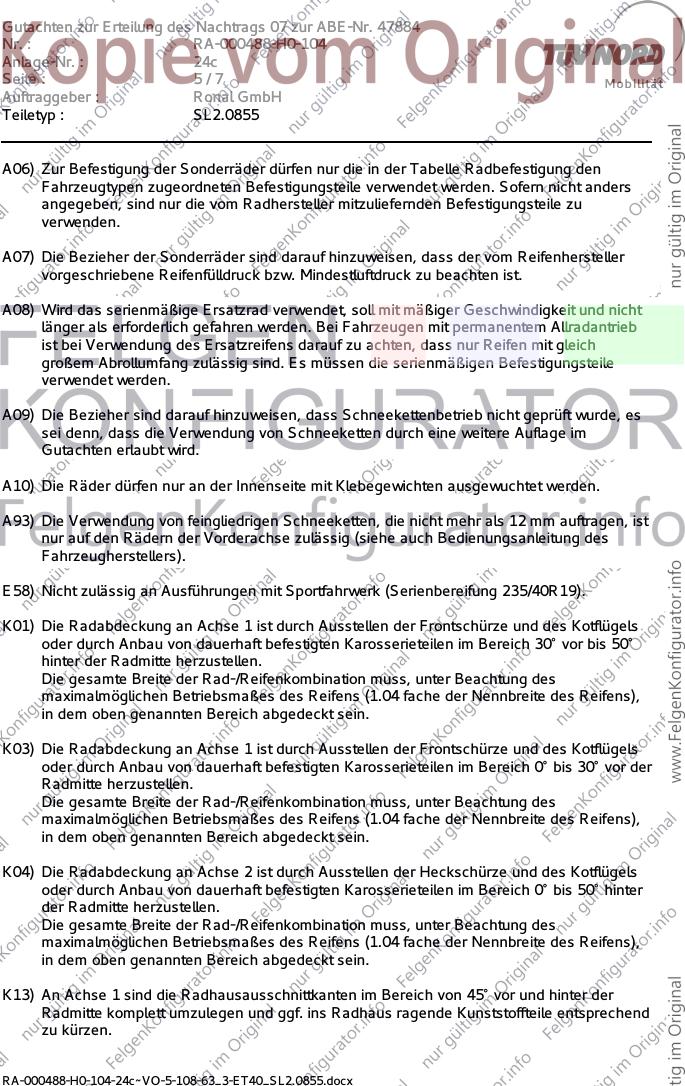

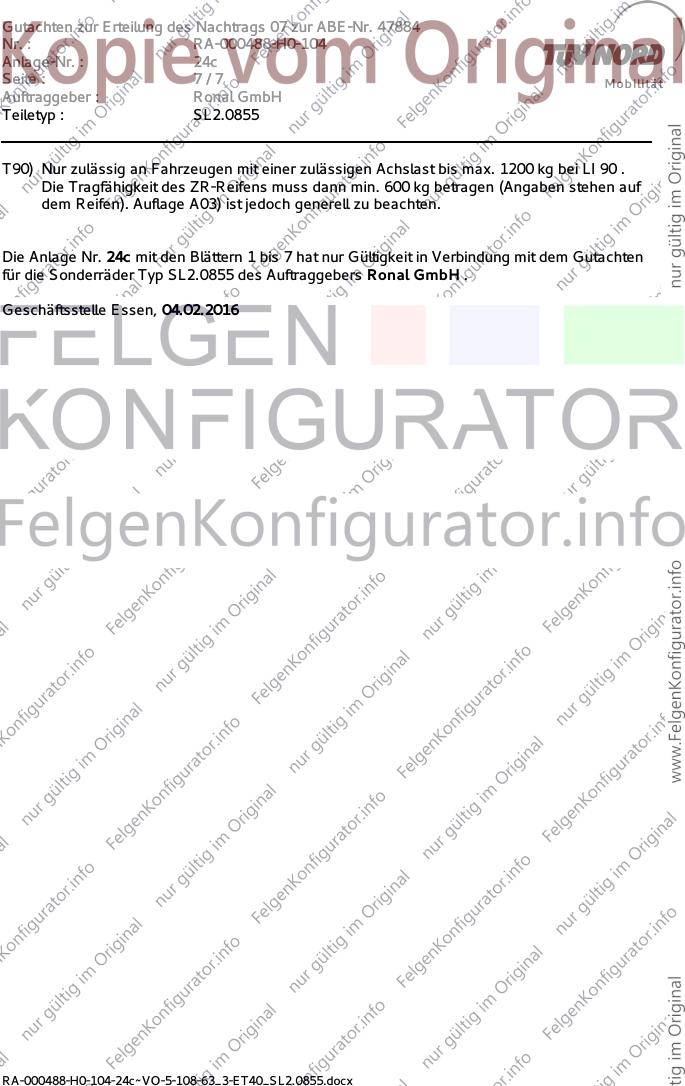

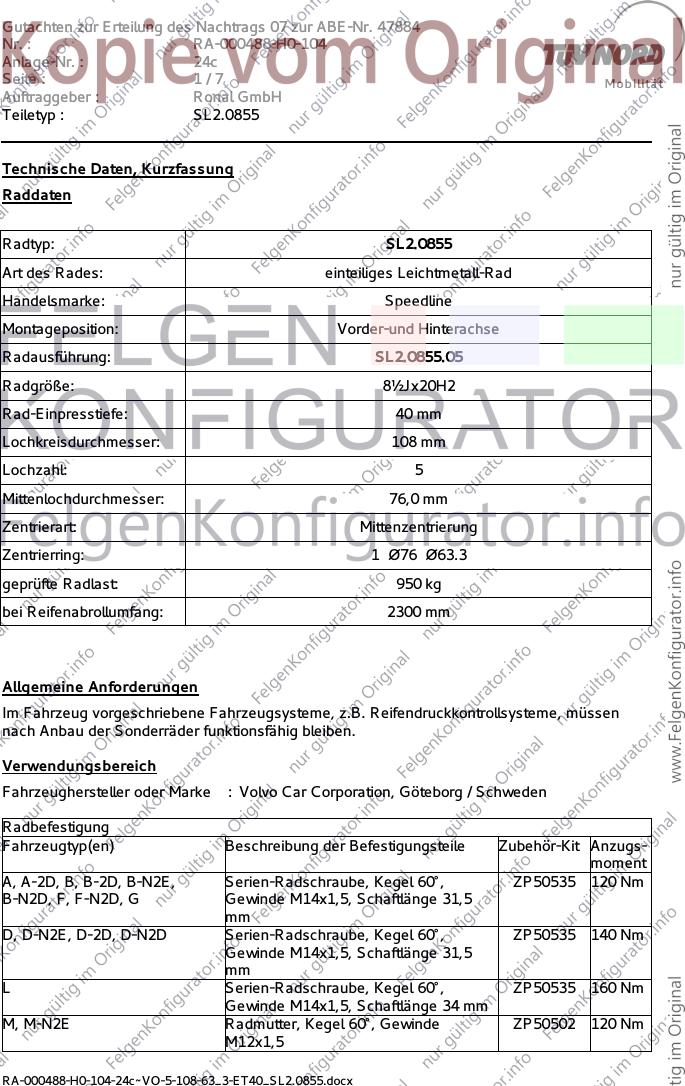

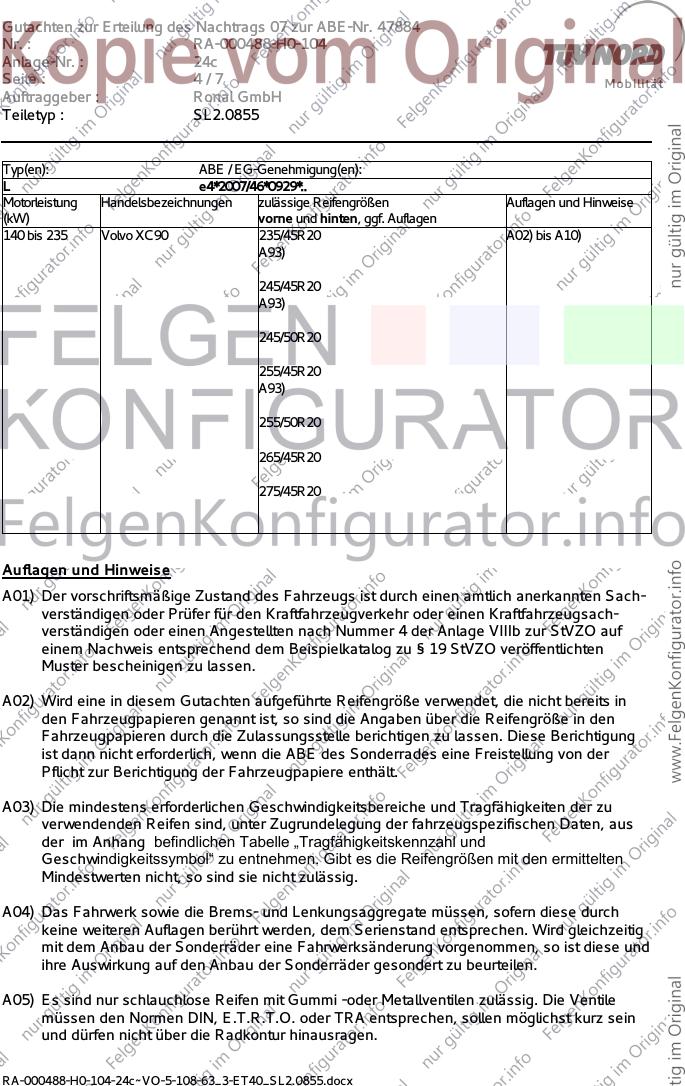

Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 1/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.0855.05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volvo Car Corporation, Göteborg / Schweden
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
A, A-2D, B, B-2D, B-N2E, Serien-Radschraube, Kegel 60°, ZP50535 120 Nm
B-N2D, F, F-N2D, G Gewinde M14x1,5, Schaftlänge 31,5
mm
D, D-N2E, D-2D, D-N2D Serien-Radschraube, Kegel 60°, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge 31,5
mm
L Serien-Radschraube, Kegel 60°, ZP50535 160 Nm
Gewinde M14x1,5, Schaftlänge 34 mm
M, M-N2E Radmutter, Kegel 60°, Gewinde ZP50502 120 Nm
M12x1,5
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 2/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40,V50 225/30R20 A02) bis A10)
(Front -und Allradantrieb) A01)K01)K04)K33)M00)T85) S01)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
F-N2D e13*2007/46*1157*..
G e9*2007/46*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60,V60, V60 Hybrid 235/30R20 A02) bis A10)
(Limousine, Kombi; außer A01)K01)K04)K48)K49)T88) E58)
Cross Country)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 187 Volvo S60 Cross Country, 225/35R20 A02) bis A10)
V60 Cross Country T90)
235/35R20
Typ(en): ABE / EG-Genehmigung(en):
A e9*2001/116*0057*..
A-2D e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S80 245/30R20 A02) bis A10)
A01)K01)K04)T90) E58)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 225/30R20 A02) bis A10)
(außer V40 Cross Country) A01)K01)K04)K13)K22)K25)M00)T85)
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 3/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 245/30R20 A02) bis A10)
(nicht XC 70) A01)K01)K04)T90)
Typ(en): ABE / EG-Genehmigung(en):
D e9*2001/116*0068*..
D-2D e1*2001/116*0507*..
D-N2D e1*2007/46*0339*..
D-N2E e13*2007/46*1213*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 242 Volvo XC60 235/45R20 A02) bis A10)
A01)K03)
245/45R20
A01)K01)K04)
255/40R20
A01)K01)K04)
255/45R20
A01)K01)K04)K47)
265/45R20
A01)K01)K04)K13)K22)K46)K47)
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 4/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
Typ(en): ABE / EG-Genehmigung(en):
L e4*2007/46*0929*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 235 Volvo XC90 235/45R20 A02) bis A10)
A93)
245/45R20
A93)
245/50R20
255/45R20
A93)
255/50R20
265/45R20
275/45R20
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 5/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E58) Nicht zulässig an Ausführungen mit Sportfahrwerk (Serienbereifung 235/40R19).
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 6/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K33) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K46) An Achse 1 ist der Filz-Innenkotflügel im Schwenkbereich vor der Vorderachse zur
Fahrzeugmitte hin einzuformen (Kontrolle durch Kreisfahrt).
K47) An Achse 2 ist die auf der Radhauskante befindliche Kunststoffverkleidung zu entfernen.
In diesem Bereich ist für eine Befestigung des Filz-Innenkotflügel zu sorgen (z. B. durch
ankleben).
K48) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45-Grad vor bis 45-Grad hinter der
Radmitte zur umzulegen und aufzuweiten
- der Kunststoffinnenkotflügel ist hinter die umgelegte/ aufgeweitete Radhauskante zu
klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T85) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1030 kg bei LI 85 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 515 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T88) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1120 kg bei LI 88 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 560 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 07 zur ABE-Nr. 47884
Nr. : RA-000488-H0-104
Anlage-Nr. : 24c
Seite : 7/7 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855
T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 24c mit den Blättern 1 bis 7 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 04.02.2016
RA-000488-H0-104-24c~VO-5-108-63_3-ET40_SL2.0855.docx
