Gutachten 366-0005-10-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48026
ANLAGE: 74 VOLVO Radtyp: EWZ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

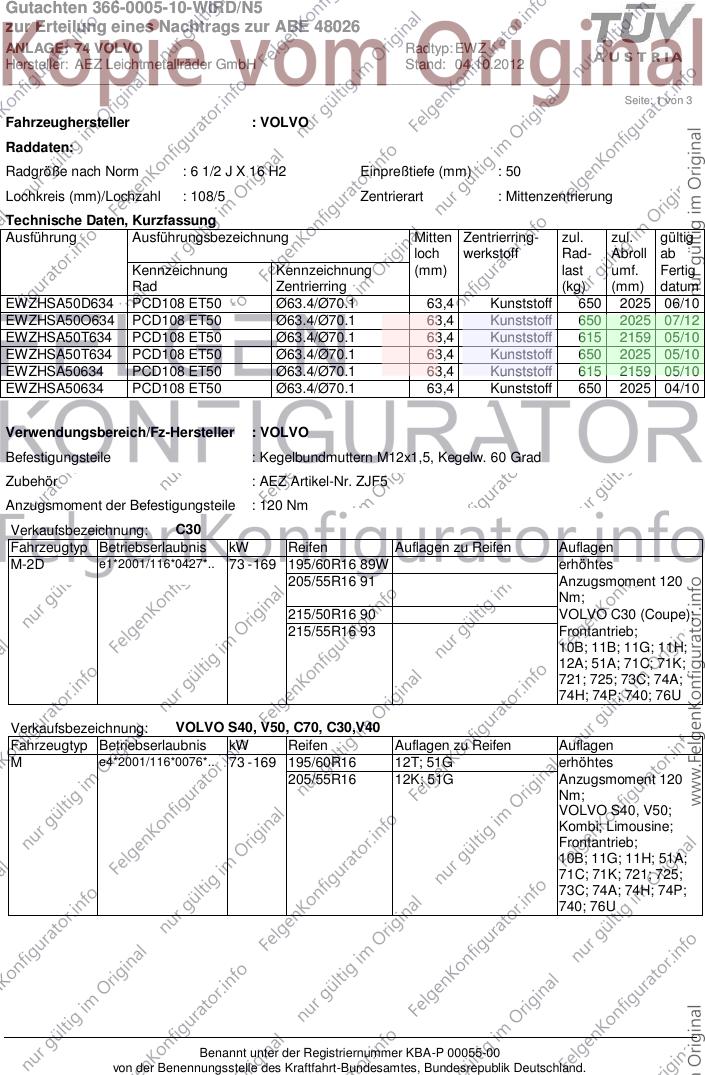

Seite: 1 von 3
Fahrzeughersteller : VOLVO
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
EWZHSA50D634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 650 2025 06/10
EWZHSA50O634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 650 2025 07/12
EWZHSA50T634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 615 2159 05/10
EWZHSA50T634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 650 2025 05/10
EWZHSA50634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 615 2159 05/10
EWZHSA50634 PCD108 ET50 Ø63.4/Ø70.1 63,4 Kunststoff 650 2025 04/10
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJF5
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W erhöhtes
205/55R16 91 Anzugsmoment 120
Nm;
215/50R16 90 VOLVO C30 (Coupe);
215/55R16 93 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 76U
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 169 195/60R16 12T; 51G erhöhtes
205/55R16 12K; 51G Anzugsmoment 120
Nm;
VOLVO S40, V50;
Kombi; Limousine;
Frontantrieb;
10B; 11G; 11H; 51A;
71C; 71K; 721; 725;
73C; 74A; 74H; 74P;
740; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0005-10-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48026
ANLAGE: 74 VOLVO Radtyp: EWZ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

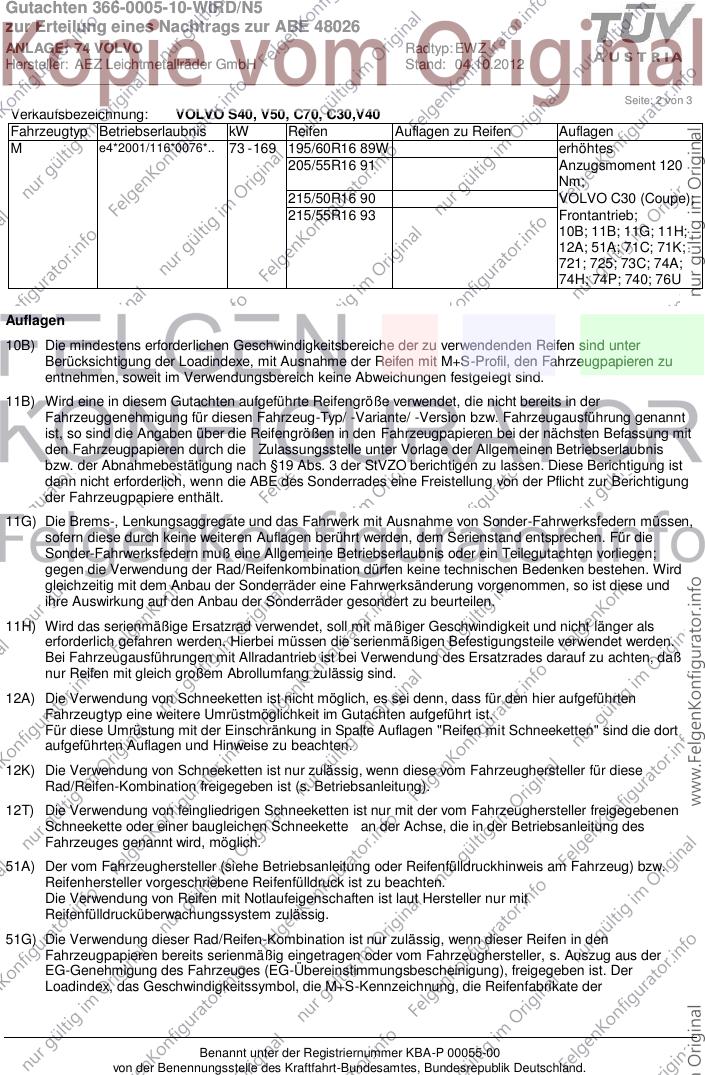

Seite: 2 von 3
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
205/55R16 91 Anzugsmoment 120
Nm;
215/50R16 90 VOLVO C30 (Coupe);
215/55R16 93 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0005-10-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 48026
ANLAGE: 74 VOLVO Radtyp: EWZ
Hersteller: AEZ Leichtmetallräder GmbH Stand: 04.10.2012
__________________________________________________________________________________________________________________

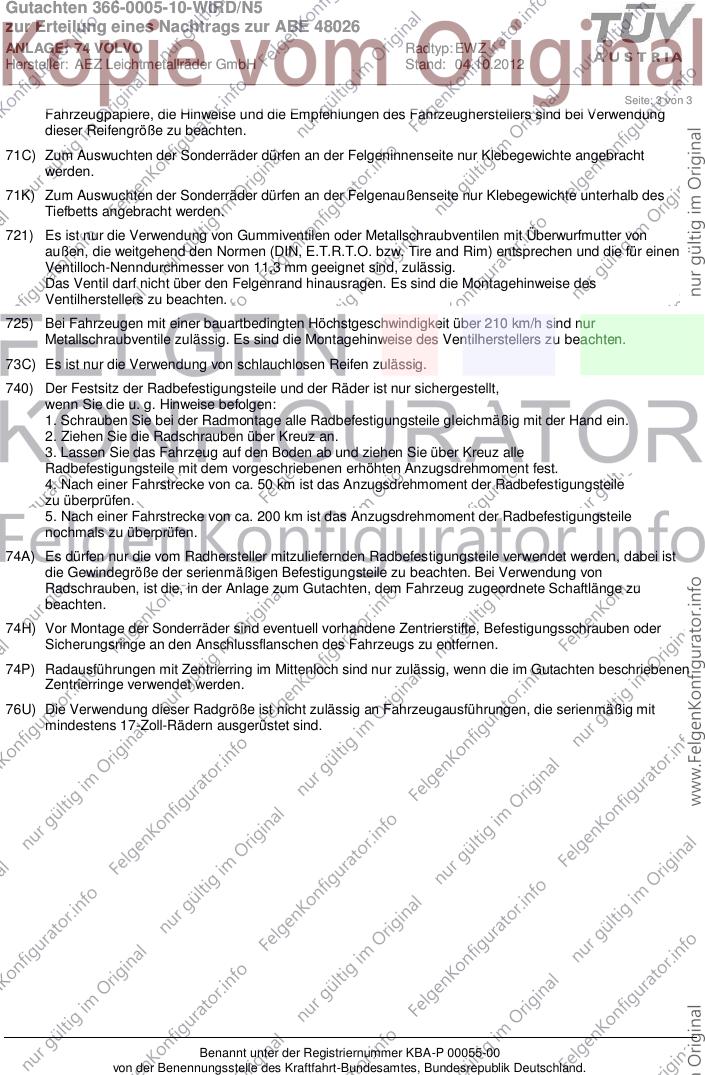

Seite: 3 von 3
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
