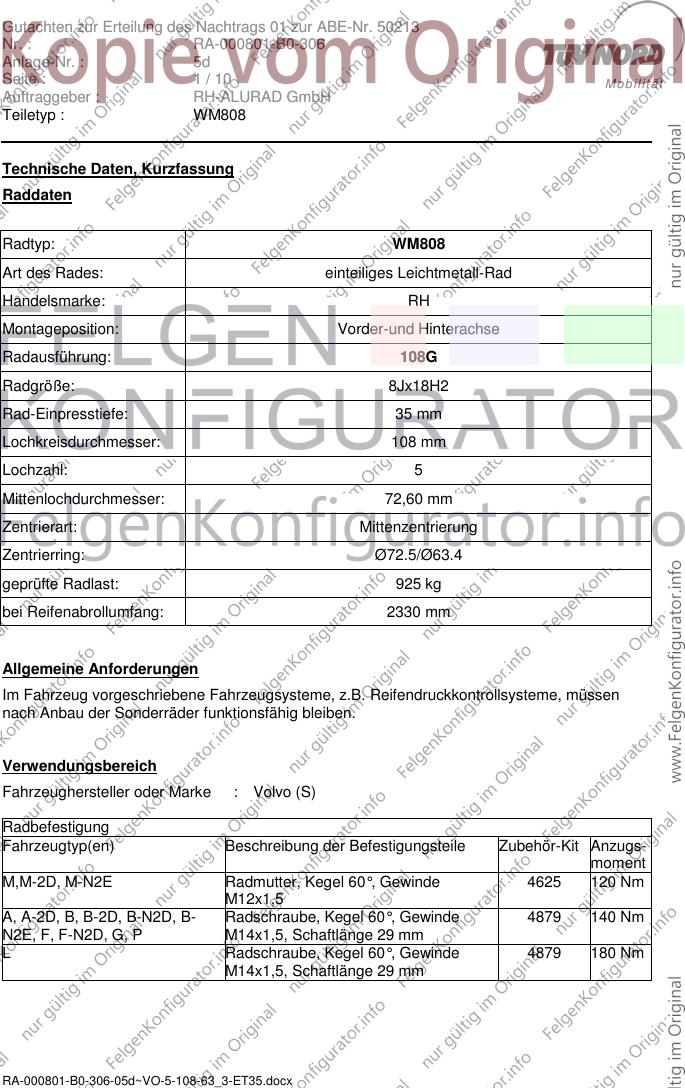

Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 1 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Technische Daten, Kurzfassung
Raddaten
Radtyp: WM808
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 108G
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 35 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,60 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø63.4
geprüfte Radlast: 925 kg
bei Reifenabrollumfang: 2330 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volvo (S)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
M,M-2D, M-N2E Radmutter, Kegel 60°, Gewinde 4625 120 Nm
M12x1,5
A, A-2D, B, B-2D, B-N2D, B- Radschraube, Kegel 60°, Gewinde 4879 140 Nm
N2E, F, F-N2D, G, P M14x1,5, Schaftlänge 29 mm
L Radschraube, Kegel 60°, Gewinde 4879 180 Nm
M14x1,5, Schaftlänge 29 mm
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 2 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
M-N2E e13*2007/46*1337*..
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 205/45R18 A02) bis A10)
(außer V40 Cross Country) A01)K13)K22)M00)T86)
215/40R18
A01)K01)K04)
225/40R18
A01)K01)K04)K13)K22)K25)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40,V50 205/40R18 A02) bis A10)
(Front -und Allradantrieb) A01)K01)K04)T86) S01)
205/45R18
A01)K01)K04)M00)T86)
215/40R18
A01)K01)K04)K33)
215/45R18
A01)G1L)K01)K04)K33)
225/40R18
A01)K01)K04)K33)
235/35R18
A01)K01)K04)K33)
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 3 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
A-2D e1*2001/116*0504*..
A e9*2001/116*0057*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 232 Volvo S80 215/45R18 A02) bis A10)
N225) E58)
225/45R18
N235)
235/40R18
A01)K03)K04)N245)
245/40R18
A01)K01)K04)
Typ(en): ABE / EG-Genehmigung(en):
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
B e9*2001/116*0065*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 215/45R18 A02) bis A10)
(nicht XC 70) N225)
225/45R18
235/40R18
A01)K03)K04)
245/40R18
A01)K01)K04)
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 4 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
M-2D e1*2001/116*0427*..
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo C30 205/40R18 A02) bis A10)
A01)K01)K04)T86) S01)
215/40R18
A01)K01)K04)K45)
225/40R18
A01)K01)K04)K44)K45)
235/35R18
A01)K01)K04)K45)
Typ(en): ABE / EG-Genehmigung(en):
F-N2D e13*2007/46*1157*..
F e9*2007/46*0023*..
G e9*2007/46*0093*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60,V60, V60 Hybrid 215/40R18 A02) bis A10)
(Limousine, Kombi; außer A01)K01)K04)K49)N225)T89) E58)
Cross Country)
215/45R18
A01)G4H)K01)K04)K49)N225)
225/40R18
A01)K01)K04)K49)N235)T92)
235/40R18
A01)K01)K04)K49)
245/35R18
A01)K01)K04)K49)T92)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 187 Volvo S60 Cross Country, 235/45R18 A02) bis A10)
V60 Cross Country A01)K01)
245/45R18
A01)K01)K04)
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 5 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
100 bis 169 Volvo C70 225/40R18 A02) bis A10)
(Cabrio) A01)K33) S01)
235/40R18
A01)K33)
Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 235 Volvo S90, V90 225/50R18 A02) bis A10)
(Limousine, Kombi; außer N235)
Cross Country)
225/50R18 M+S
235/50R18
A01)G6G)K01)K04)N245)
235/50R18 M+S
A01)G6G)K01)K04)
245/45R18
A93a)
255/45R18
A01)G6R)K01)K04)
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 6 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
Typ(en): ABE / EG-Genehmigung(en):
L e4*2007/46*0929*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
140 bis 235 Volvo XC90 235/60R18 A02) bis A10)B28)
A93) EF0)
235/65R18
245/55R18
A93)
245/60R18
A93)
255/55R18
A93a)
255/60R18
265/55R18
275/50R18
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 7 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
Aufgrund unterschiedlicher Bremsanlagen, je nach Fahrzeugtyp, ist es möglich, dass
unterhalb des Felgentiefbetts keine Klebegewichte montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
B28) Nicht zulässig an Fahrzeugausführungen mit folgender Bremsanlage an Achse 1 :
- innenbelüftete Bremsscheibe Ø366x30 mm, 1-Kolben-Faustsattel.
E58) Nicht zulässig an Ausführungen mit Sportfahrwerk (Serienbereifung 235/40R19).
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 8 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
G1L) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 215/45R18 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G4H) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 205/60R16,
215/50R17, 235/40R18 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G6G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 245/35R21,
255/35R20, 255/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
G6R) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/35R21, 255/35R20, 255/40R19 ausgerüstet oder min. einer dieser Bereifungsgrößen
in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen
A01) und G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 9 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808

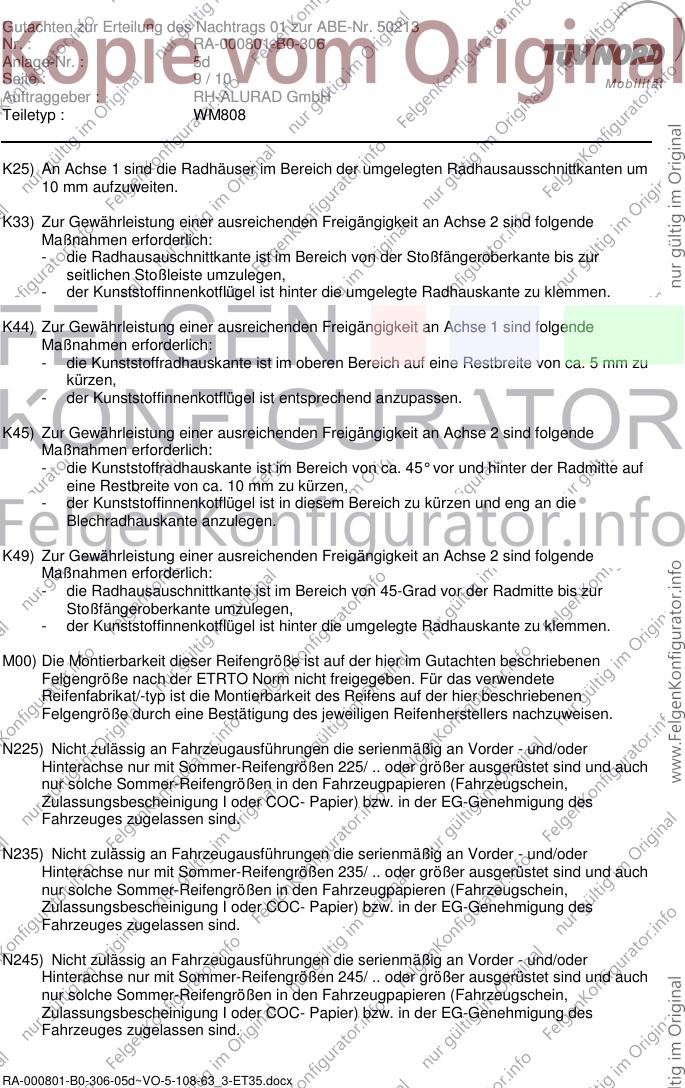

K25) An Achse 1 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K33) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von der Stoßfängeroberkante bis zur
seitlichen Stoßleiste umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K44) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 1 sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhauskante ist im oberen Bereich auf eine Restbreite von ca. 5 mm zu
kürzen,
- der Kunststoffinnenkotflügel ist entsprechend anzupassen.
K45) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Kunststoffradhauskante ist im Bereich von ca. 45° vor und hinter der Radmitte auf
eine Restbreite von ca. 10 mm zu kürzen,
- der Kunststoffinnenkotflügel ist in diesem Bereich zu kürzen und eng an die
Blechradhauskante anzulegen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
- die Radhausauschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben. Für das verwendete
Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier beschriebenen
Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers nachzuweisen.
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N235) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 235/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
N245) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 245/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
Gutachten zur Erteilung des Nachtrags 01 zur ABE-Nr. 50213
Nr. : RA-000801-B0-306
Anlage-Nr. : 5d
Seite : 10 / 10 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : WM808
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe /
Bremstrommel sind zu entfernen.
T86) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1060 kg bei LI 86 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 530 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T89) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1160 kg bei LI 89 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 580 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.
Die Anlage Nr. 5d mit den Blättern 1 bis 10 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ WM808 des Auftraggebers RH-ALURAD GmbH.
Geschäftsstelle Essen, 23.05.2017
RA-000801-B0-306-05d~VO-5-108-63_3-ET35.docx
