Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 1/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Technische Daten, Kurzfassung
Raddaten
Radtyp: AR4706
Art des Sonderrades: einteiliges Leichtmetall-Rad
Handelsmarke: RH
Montageposition: Vorder-und Hinterachse
Radausführung: 108G
Radgröße: 7Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 72,6 mm
Zentrierart: Mittenzentrierung
Zentrierring: Ø72.5/Ø63.4
geprüfte Radlast: *) 710 kg
Reifenabrollumfang: 2150 mm
*) Die zulässige Radlast kann je nach Reifengröße vom angegebenen Wert abweichen.
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller oder Marke: VOLVO
Radbefestigung
Auflagen- Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
Kürzel moment
BF1 Radmutter, Kegel 60°, Gewinde M12x1,5 4625 120 Nm
BF2 Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 32 mm 4906 140 Nm

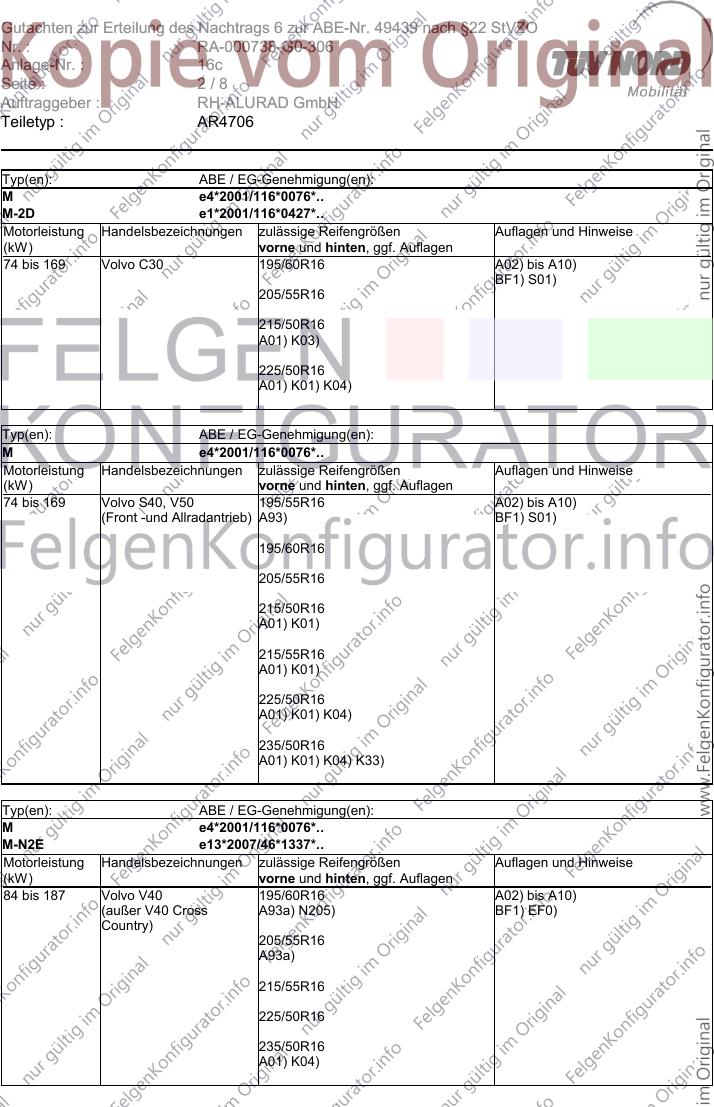

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 2/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-2D e1*2001/116*0427*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo C30 195/60R16 A02) bis A10)
BF1) S01)
205/55R16
215/50R16
A01) K03)
225/50R16
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
74 bis 169 Volvo S40, V50 195/55R16 A02) bis A10)
(Front -und Allradantrieb) A93) BF1) S01)
195/60R16
205/55R16
215/50R16
A01) K01)
215/55R16
A01) K01)
225/50R16
A01) K01) K04)
235/50R16
A01) K01) K04) K33)
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 195/60R16 A02) bis A10)
(außer V40 Cross A93a) N205) BF1) EF0)
Country)
205/55R16
A93a)
215/55R16
225/50R16
235/50R16
A01) K04)
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 3/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
M e4*2001/116*0076*..
M-N2E e13*2007/46*1337*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 187 Volvo V40 Cross Country 205/60R16 A02) bis A10)
A93a) BF1)
215/55R16
A93)
215/60R16
225/55R16
235/50R16
A01) K03)
235/55R16
A01) K03)
245/50R16
A01) K01) K04)
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
F-N2D e13*2007/46*1157*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
84 bis 224 Volvo S60, V60, V60 205/55R16 A02) bis A10)
Hybrid A93) N215) BF2) E58) EF0)
(Limousine, Kombi; außer
Cross Country) 205/60R16
A93) N215)
215/55R16
A01) A93) K01) K04)
225/50R16
A01) A93a) K01) K04)
225/55R16
A01) K01) K04)
235/50R16
A01) K01) K04)
245/50R16
A01) K01) K04) K49)

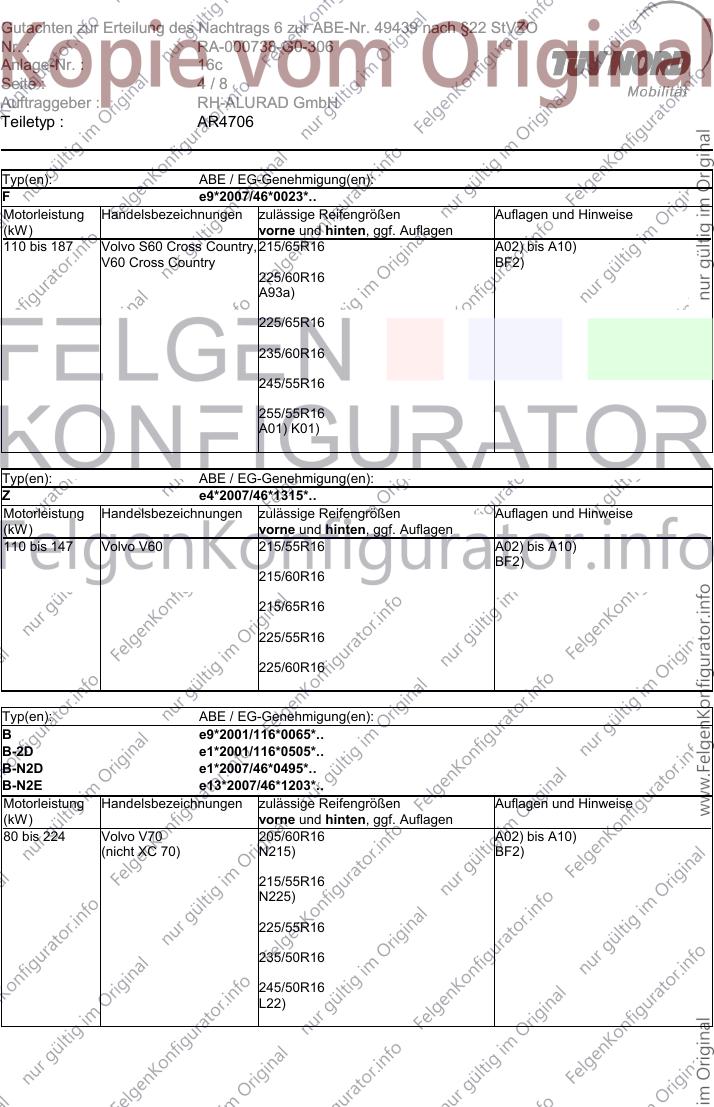

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 4/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
F e9*2007/46*0023*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 187 Volvo S60 Cross Country, 215/65R16 A02) bis A10)
V60 Cross Country BF2)
225/60R16
A93a)
225/65R16
235/60R16
245/55R16
255/55R16
A01) K01)
Typ(en): ABE / EG-Genehmigung(en):
Z e4*2007/46*1315*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 bis 147 Volvo V60 215/55R16 A02) bis A10)
BF2)
215/60R16
215/65R16
225/55R16
225/60R16
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo V70 205/60R16 A02) bis A10)
(nicht XC 70) N215) BF2)
215/55R16
N225)
225/55R16
235/50R16
245/50R16
L22)

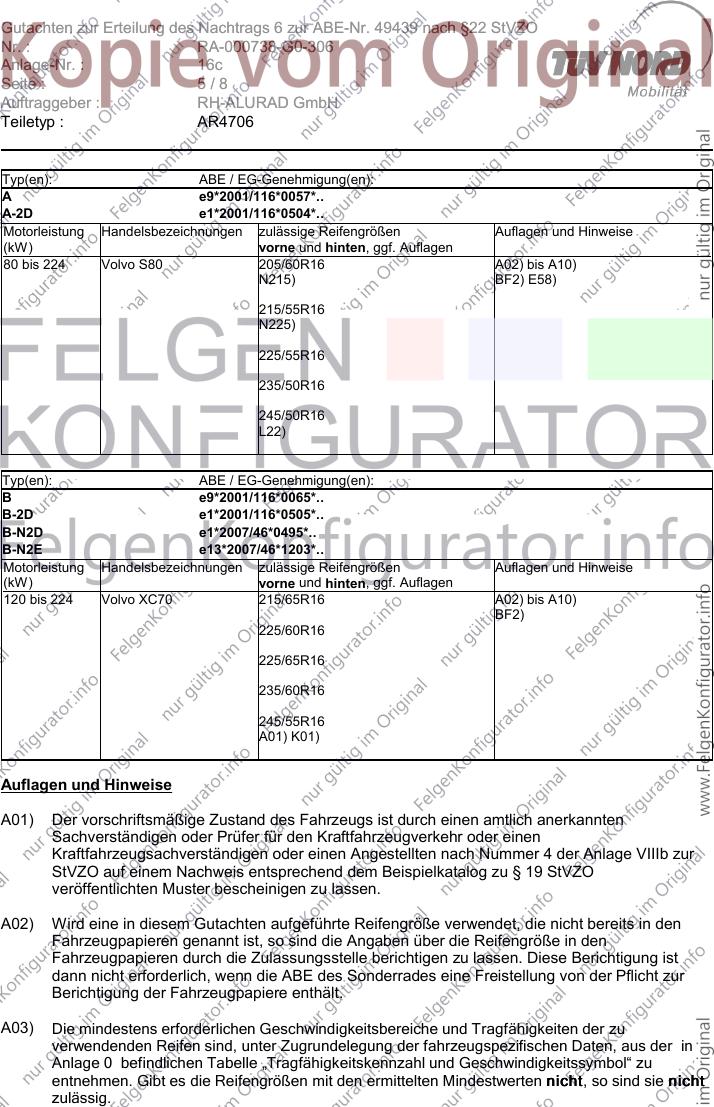

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 5/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
Typ(en): ABE / EG-Genehmigung(en):
A e9*2001/116*0057*..
A-2D e1*2001/116*0504*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
80 bis 224 Volvo S80 205/60R16 A02) bis A10)
N215) BF2) E58)
215/55R16
N225)
225/55R16
235/50R16
245/50R16
L22)
Typ(en): ABE / EG-Genehmigung(en):
B e9*2001/116*0065*..
B-2D e1*2001/116*0505*..
B-N2D e1*2007/46*0495*..
B-N2E e13*2007/46*1203*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 224 Volvo XC70 215/65R16 A02) bis A10)
BF2)
225/60R16
225/65R16
235/60R16
245/55R16
A01) K01)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur
StVZO auf einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO
veröffentlichten Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der in
Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht
nicht, so sind sie nicht
zulässig.

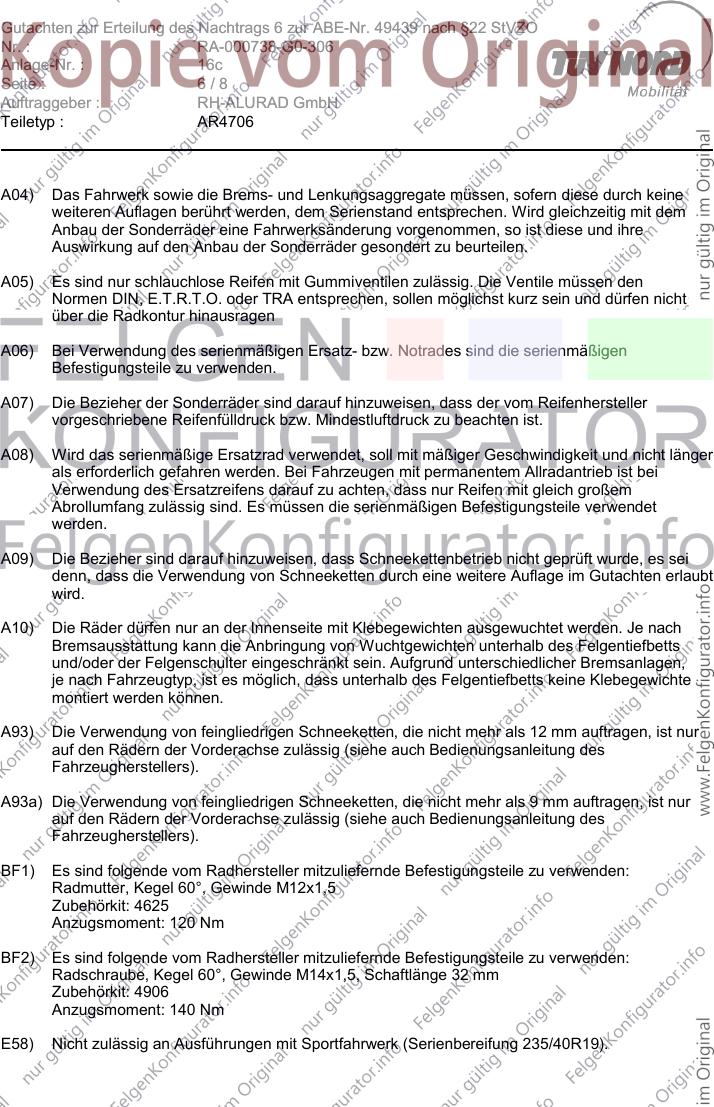

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 6/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch keine
weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig mit dem
Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummiventilen zulässig. Die Ventile müssen den
Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein und dürfen nicht
über die Radkontur hinausragen
A06) Bei Verwendung des serienmäßigen Ersatz- bzw. Notrades sind die serienmäßigen
Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger
als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb ist bei
Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich großem
Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile verwendet
werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es sei
denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutachten erlaubt
wird.
A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je nach
Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des Felgentiefbetts
und/oder der Felgenschulter eingeschränkt sein. Aufgrund unterschiedlicher Bremsanlagen,
je nach Fahrzeugtyp, ist es möglich, dass unterhalb des Felgentiefbetts keine Klebegewichte
montiert werden können.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist nur
auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
BF1) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radmutter, Kegel 60°, Gewinde M12x1,5
Zubehörkit: 4625
Anzugsmoment: 120 Nm
BF2) Es sind folgende vom Radhersteller mitzuliefernde Befestigungsteile zu verwenden:
Radschraube, Kegel 60°, Gewinde M14x1,5, Schaftlänge 32 mm
Zubehörkit: 4906
Anzugsmoment: 140 Nm
E58) Nicht zulässig an Ausführungen mit Sportfahrwerk (Serienbereifung 235/40R19).

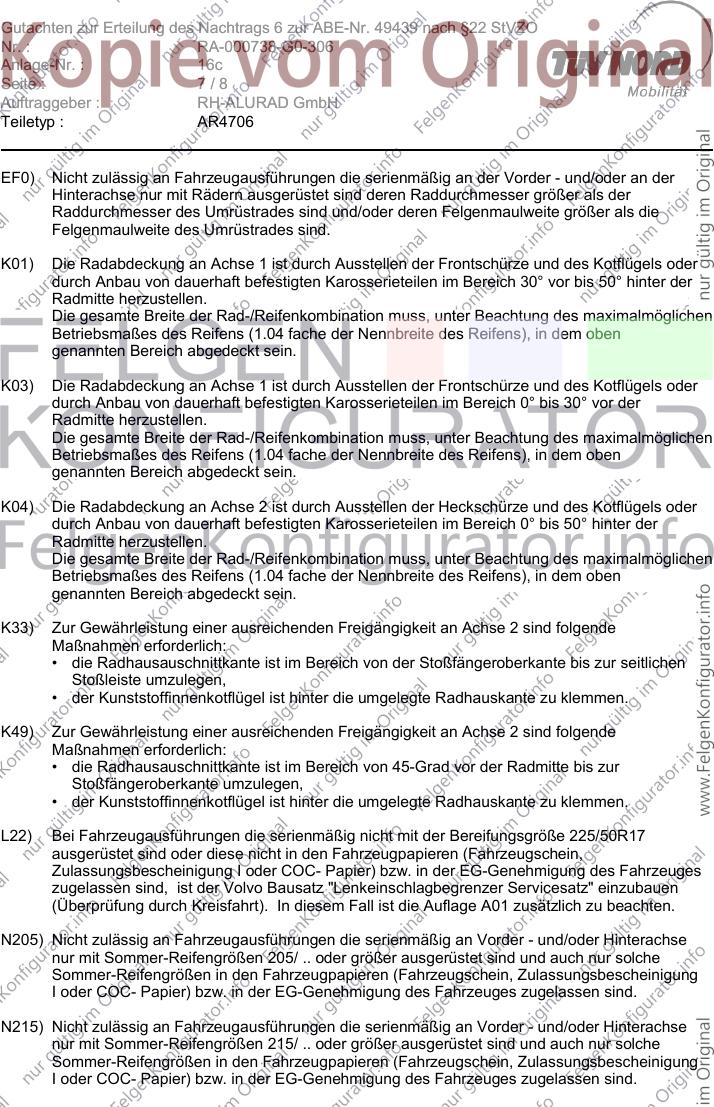

Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 7/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximalmöglichen
Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K33) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhausauschnittkante ist im Bereich von der Stoßfängeroberkante bis zur seitlichen
Stoßleiste umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
K49) Zur Gewährleistung einer ausreichenden Freigängigkeit an Achse 2 sind folgende
Maßnahmen erforderlich:
• die Radhausauschnittkante ist im Bereich von 45-Grad vor der Radmitte bis zur
Stoßfängeroberkante umzulegen,
• der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
L22) Bei Fahrzeugausführungen die serienmäßig nicht mit der Bereifungsgröße 225/50R17
ausgerüstet sind oder diese nicht in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen sind, ist der Volvo Bausatz "Lenkeinschlagbegrenzer Servicesatz" einzubauen
(Überprüfung durch Kreisfahrt). In diesem Fall ist die Auflage A01 zusätzlich zu beachten.
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
N215) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 215/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
Gutachten zur Erteilung des Nachtrags 6 zur ABE-Nr. 49439 nach §22 StVZO
Nr. : RA-000738-G0-306
Anlage-Nr. : 16c
Seite : 8/8
Auftraggeber : RH-ALURAD GmbH
Teiletyp : AR4706
N225) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder Hinterachse
nur mit Sommer-Reifengrößen 225/ .. oder größer ausgerüstet sind und auch nur solche
Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung
I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen sind.
S01) Die an den Stehbolzen befindlichen Sicherungsscheiben der Bremsscheibe / Bremstrommel
sind zu entfernen.
Die Anlage 16c mit den Seiten 1-8 hat nur Gültigkeit in Verbindung mit dem Gutachten für Sonderräder
Typ AR4706 des Auftraggebers RH-ALURAD GmbH
Geschäftsstelle Essen, 30.10.2018
