Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 1/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

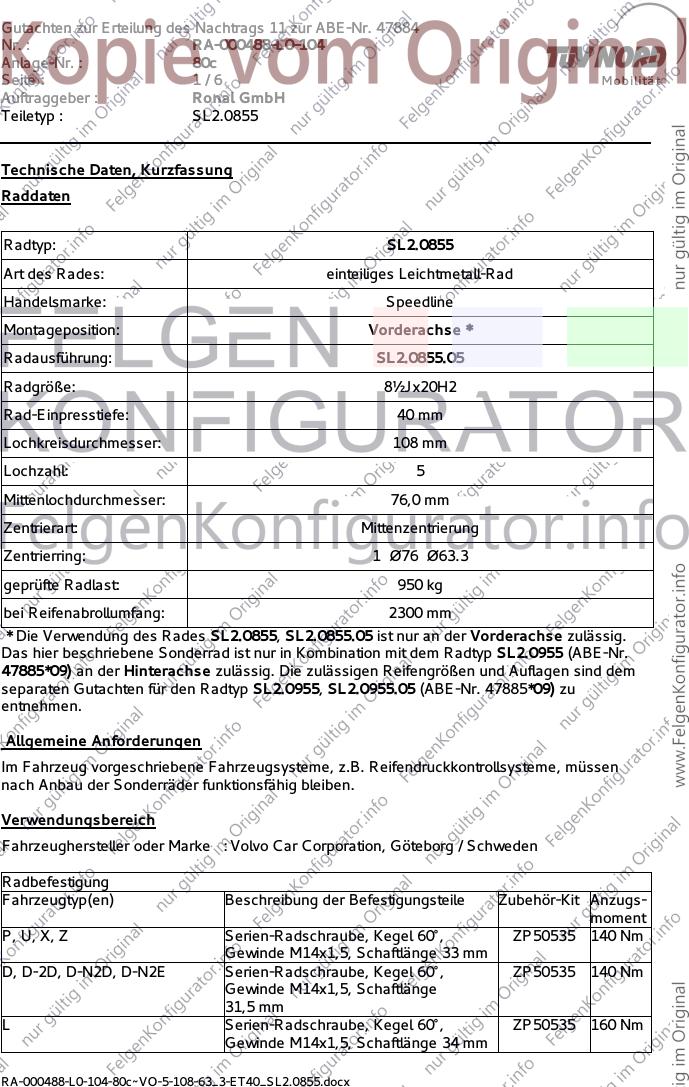

Technische Daten, Kurzfassung
Raddaten

Radtyp: SL2.0855
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorderachse *
Radausführung: SL2.0855.05
Radgröße: 8½Jx20H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 1 Ø76 Ø63.3
geprüfte Radlast: 950 kg
bei Reifenabrollumfang: 2300 mm
* Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse zulässig.
Das hier beschriebene Sonderrad ist nur in Kombination mit dem Radtyp SL2.0955 (ABE-Nr.
47885*09) an der Hinterachse zulässig. Die zulässigen Reifengrößen und Auflagen sind dem
separaten Gutachten für den Radtyp SL2.0955, SL2.0955.05 (ABE-Nr. 47885*09) zu
entnehmen.

Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.

Verwendungsbereich
Fahrzeughersteller oder Marke : Volvo Car Corporation, Göteborg / Schweden

Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
P, U, X, Z Serien-Radschraube, Kegel 60°, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge 33 mm
D, D-2D, D-N2D, D-N2E Serien-Radschraube, Kegel 60°, ZP50535 140 Nm
Gewinde M14x1,5, Schaftlänge
31,5 mm
L Serien-Radschraube, Kegel 60°, ZP50535 160 Nm
Gewinde M14x1,5, Schaftlänge 34 mm

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Typ(en): ABE / EG-Genehmigung(en):
Z e4*2007/46*1315*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 240 Volvo V60 235/35R20 235/35R20 A02) bis A10)
T92)

245/30R20 245/30R20 A01) bis A10)
K03) T90)

255/30R20 255/30R20 A01) bis A10)
K01) T92)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
P e4*2007/46*1067*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 240 Volvo S90, V90 245/35R20 245/35R20 A02) bis A10)
(Limousine, Kombi; außer
Cross Country)
255/35R20 255/35R20 A02) bis A10)
GFF)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
X e9*2007/46*3146*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
95 bis 184 Volvo XC40 235/40R20 235/40R20 A01) bis A10)
K03)

235/45R20 235/45R20 A01) bis A10)
K03)

245/40R20 245/40R20 A01) bis A10)
K01)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

Typ(en): ABE / EG-Genehmigung(en):
D-2D e1*2001/116*0507*..
D-N2D e1*2007/46*0339*..
D-N2E e13*2007/46*1213*..
D e9*2001/116*0068*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
100 bis 242 Volvo XC60 235/45R20 235/45R20 A01) bis A10)
K03)

255/40R20 255/40R20 A01) bis A10)
K01)

255/45R20 255/45R20 A01) bis A10)
K01)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Typ(en): ABE / EG-Genehmigung(en):
U e4*2007/46*1220*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
110 bis 240 Volvo XC60 235/45R20 235/45R20 A02) bis A10)
A93a) EF0)

255/45R20 255/45R20 A02) bis A10)
EF0)

265/45R20 265/45R20 A02) bis A10)
EF0)
Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

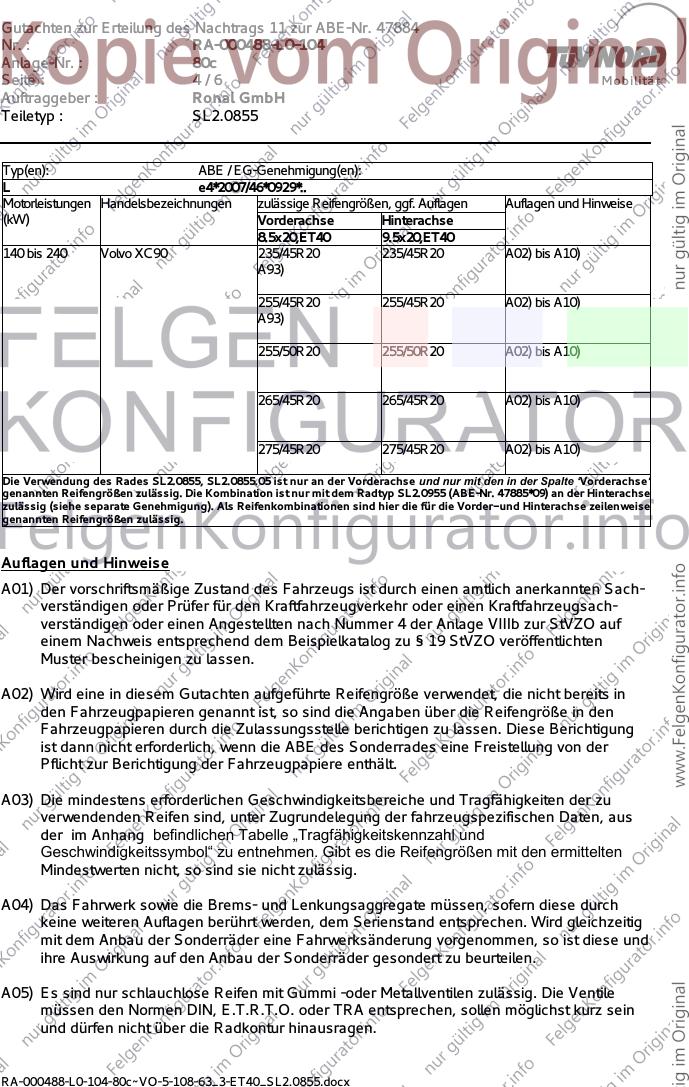

Typ(en): ABE / EG-Genehmigung(en):
L e4*2007/46*0929*..
Motorleistungen Handelsbezeichnungen zulässige Reifengrößen, ggf. Auflagen Auflagen und Hinweise
(kW) Vorderachse Hinterachse
8.5x20,ET40 9.5x20,ET40
140 bis 240 Volvo XC90 235/45R20 235/45R20 A02) bis A10)
A93)

255/45R20 255/45R20 A02) bis A10)
A93)

255/50R20 255/50R20 A02) bis A10)

265/45R20 265/45R20 A02) bis A10)

275/45R20 275/45R20 A02) bis A10)

Die Verwendung des Rades SL2.0855, SL2.0855.05 ist nur an der Vorderachse und nur mit den in der Spalte ‘Vorderachse‘
genannten Reifengrößen zulässig. Die Kombination ist nur mit dem Radtyp SL2.0955 (ABE-Nr. 47885*09) an der Hinterachse
zulässig (siehe separate Genehmigung). Als Reifenkombinationen sind hier die für die Vorder- und Hinterachse zeilenweise
genannten Reifengrößen zulässig.

Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.

A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.

A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der im Anhang befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.

A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

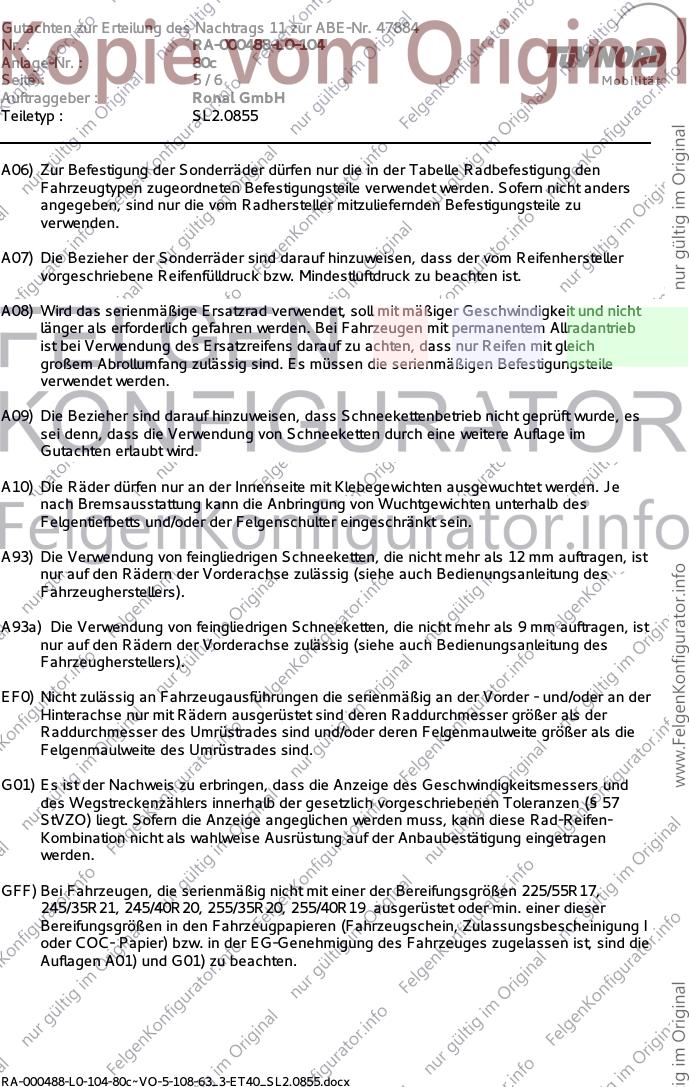

A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.

A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.

A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.

A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.

A10) Die Räder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden. Je
nach Bremsausstattung kann die Anbringung von Wuchtgewichten unterhalb des
Felgentiefbetts und/oder der Felgenschulter eingeschränkt sein.

A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

A93a) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).

EF0) Nicht zulässig an Fahrzeugausführungen die serienmäßig an der Vorder - und/oder an der
Hinterachse nur mit Rädern ausgerüstet sind deren Raddurchmesser größer als der
Raddurchmesser des Umrüstrades sind und/oder deren Felgenmaulweite größer als die
Felgenmaulweite des Umrüstrades sind.

G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.

GFF) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 225/55R17,
245/35R21, 245/40R20, 255/35R20, 255/40R19 ausgerüstet oder min. einer dieser
Bereifungsgrößen in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I
oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 47884
Nr. : RA-000488-L0-104
Anlage-Nr. : 80c
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.0855

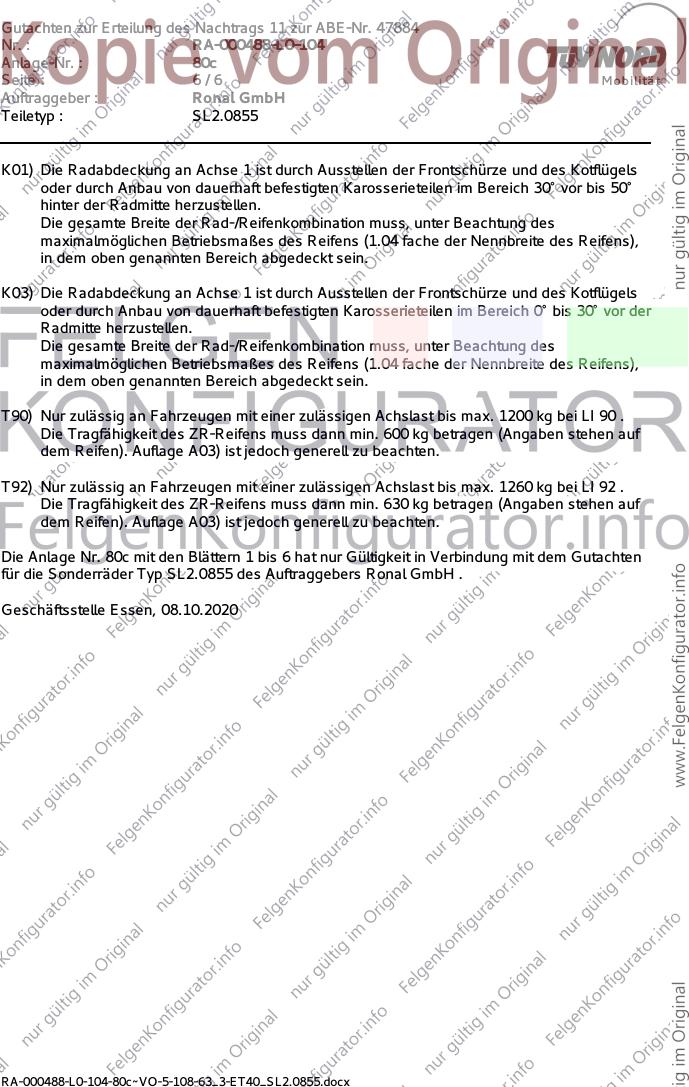

K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.

T90) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1200 kg bei LI 90 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 600 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

T92) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1260 kg bei LI 92 .
Die Tragfähigkeit des ZR-Reifens muss dann min. 630 kg betragen (Angaben stehen auf
dem Reifen). Auflage A03) ist jedoch generell zu beachten.

Die Anlage Nr. 80c mit den Blättern 1 bis 6 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.0855 des Auftraggebers Ronal GmbH .

Geschäftsstelle Essen, 08.10.2020

RA-000488-L0-104-80c~VO-5-108-63_3-ET40_SL2.0855.docx
