Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

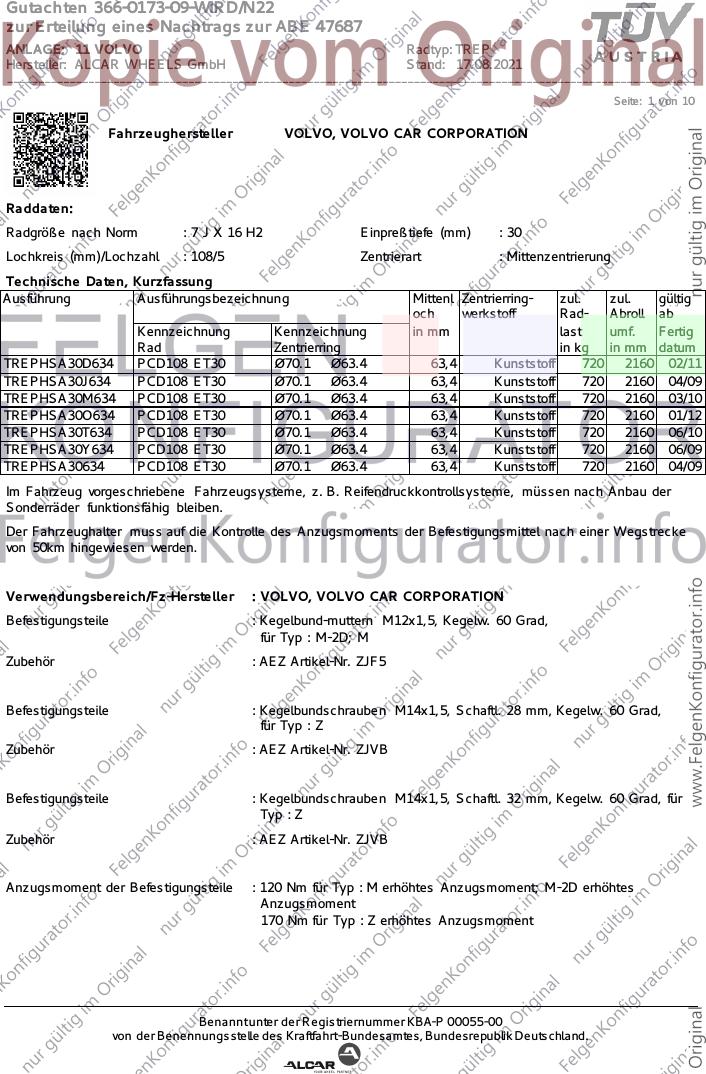

Seite: 1 von 10
Fahrzeughersteller VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 30
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TREPHSA30D634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 02/11
TREPHSA30J634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 04/09
TREPHSA30M634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 03/10
TREPHSA30O634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 01/12
TREPHSA30T634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 06/10
TREPHSA30Y634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 06/09
TREPHSA30634 PCD108 ET30 Ø70.1 Ø63.4 63,4 Kunststoff 720 2160 04/09
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : Z
Zubehör : AEZ Artikel-Nr. ZJVB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : Z
Zubehör : AEZ Artikel-Nr. ZJVB
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
170 Nm für Typ : Z erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

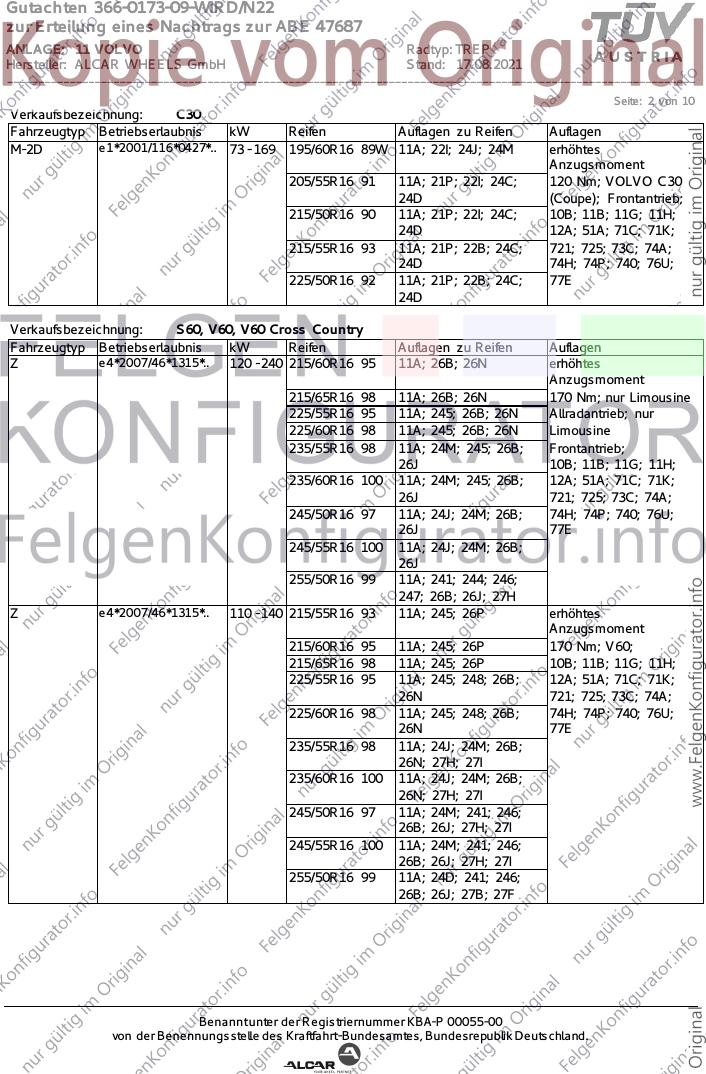

Seite: 2 von 10
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
205/55R16 91 11A; 21P; 22I; 24C; 120 Nm; VOLVO C30
24D (Coupe); Frontantrieb;
215/50R16 90 11A; 21P; 22I; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71C; 71K;
215/55R16 93 11A; 21P; 22B; 24C; 721; 725; 73C; 74A;
24D 74H; 74P; 740; 76U;
225/50R16 92 11A; 21P; 22B; 24C; 77E
24D
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 120 - 240 215/60R16 95 11A; 26B; 26N erhöhtes
Anzugsmoment
215/65R16 98 11A; 26B; 26N 170 Nm; nur Limousine
225/55R16 95 11A; 245; 26B; 26N Allradantrieb; nur
225/60R16 98 11A; 245; 26B; 26N Limousine
235/55R16 98 11A; 24M; 245; 26B; Frontantrieb;
26J 10B; 11B; 11G; 11H;
235/60R16 100 11A; 24M; 245; 26B; 12A; 51A; 71C; 71K;
26J 721; 725; 73C; 74A;
245/50R16 97 11A; 24J; 24M; 26B; 74H; 74P; 740; 76U;
26J 77E
245/55R16 100 11A; 24J; 24M; 26B;
26J
255/50R16 99 11A; 241; 244; 246;
247; 26B; 26J; 27H
Z e4*2007/46*1315*.. 110 - 140 215/55R16 93 11A; 245; 26P erhöhtes
Anzugsmoment
215/60R16 95 11A; 245; 26P 170 Nm; V60;
215/65R16 98 11A; 245; 26P 10B; 11B; 11G; 11H;
225/55R16 95 11A; 245; 248; 26B; 12A; 51A; 71C; 71K;
26N 721; 725; 73C; 74A;
225/60R16 98 11A; 245; 248; 26B; 74H; 74P; 740; 76U;
26N 77E
235/55R16 98 11A; 24J; 24M; 26B;
26N; 27H; 27I
235/60R16 100 11A; 24J; 24M; 26B;
26N; 27H; 27I
245/50R16 97 11A; 24M; 241; 246;
26B; 26J; 27H; 27I
245/55R16 100 11A; 24M; 241; 246;
26B; 26J; 27H; 27I
255/50R16 99 11A; 24D; 241; 246;
26B; 26J; 27B; 27F
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

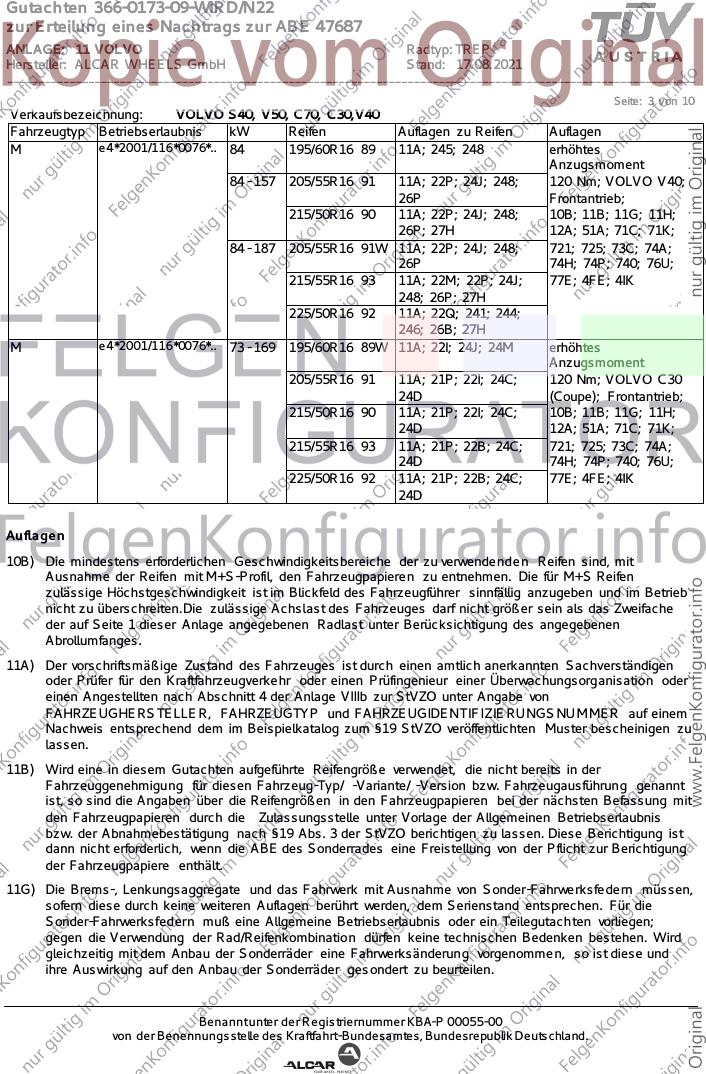

Seite: 3 von 10
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 195/60R16 89 11A; 245; 248 erhöhtes
Anzugsmoment
84 - 157 205/55R16 91 11A; 22P; 24J; 248; 120 Nm; VOLVO V40;
26P Frontantrieb;
215/50R16 90 11A; 22P; 24J; 248; 10B; 11B; 11G; 11H;
26P; 27H 12A; 51A; 71C; 71K;
84 - 187 205/55R16 91W 11A; 22P; 24J; 248; 721; 725; 73C; 74A;
26P 74H; 74P; 740; 76U;
215/55R16 93 11A; 22M; 22P; 24J; 77E; 4FE; 4IK
248; 26P; 27H
225/50R16 92 11A; 22Q; 241; 244;
246; 26B; 27H
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
205/55R16 91 11A; 21P; 22I; 24C; 120 Nm; VOLVO C30
24D (Coupe); Frontantrieb;
215/50R16 90 11A; 21P; 22I; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71C; 71K;
215/55R16 93 11A; 21P; 22B; 24C; 721; 725; 73C; 74A;
24D 74H; 74P; 740; 76U;
225/50R16 92 11A; 21P; 22B; 24C; 77E; 4FE; 4IK
24D
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

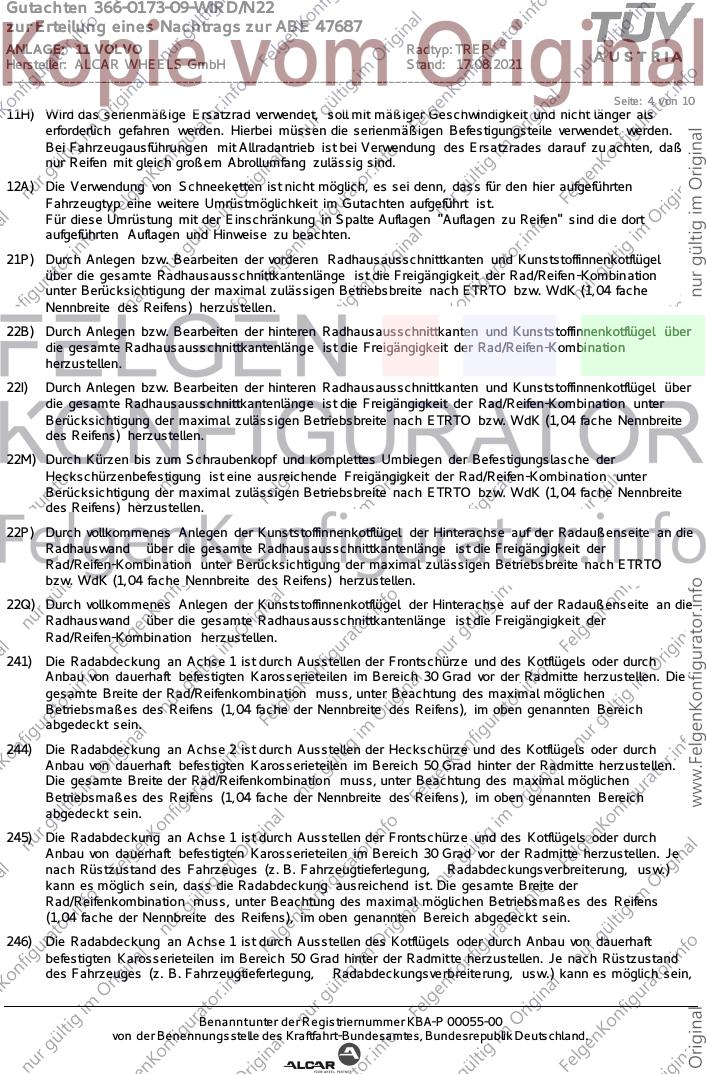

Seite: 4 von 10
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind di e dort
aufgeführten Auflagen und Hinweise zu beachten.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens ), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmit te herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

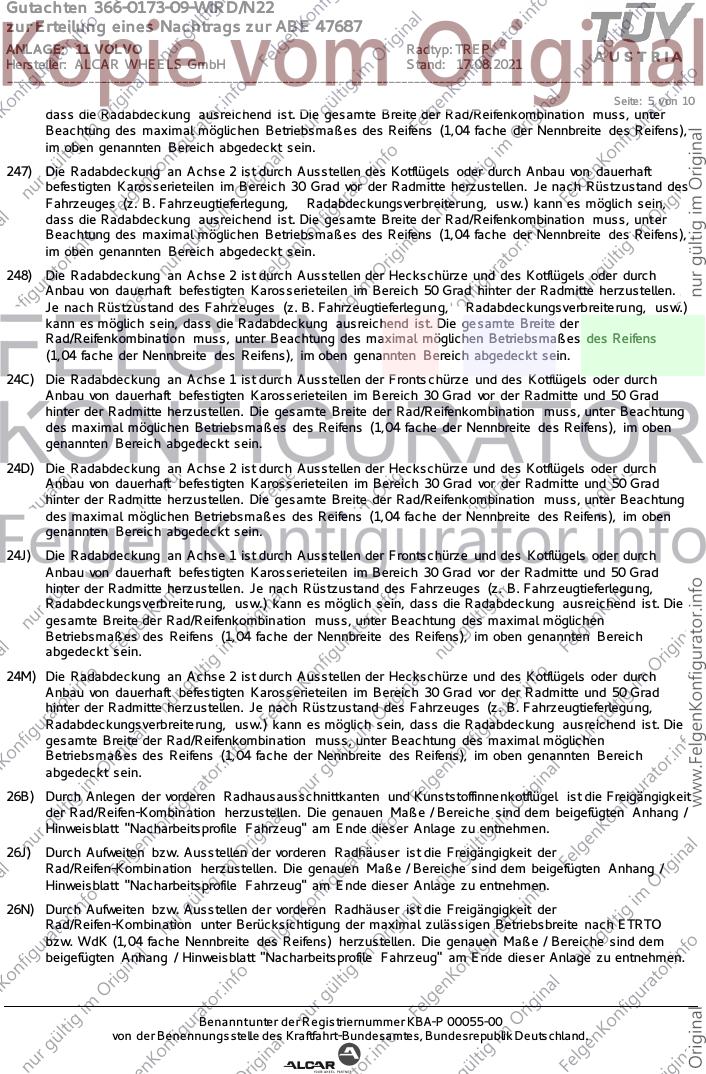

Seite: 5 von 10
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unt er
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Fronts chürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

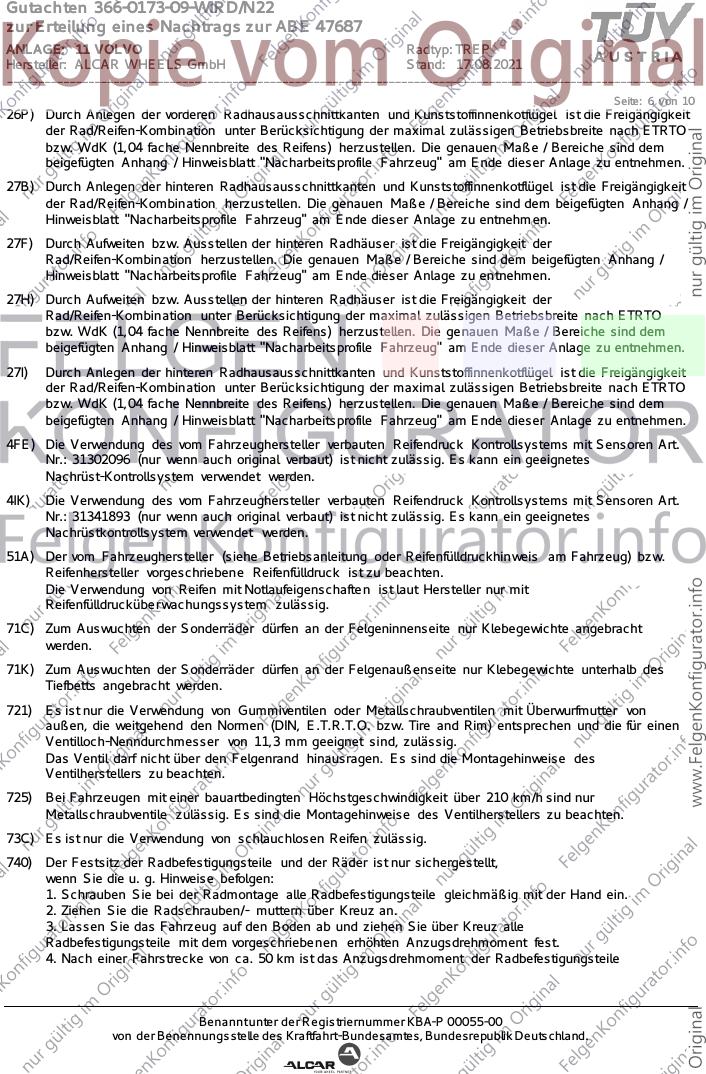

Seite: 6 von 10
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehm en.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4FE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31302096 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4IK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31341893 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

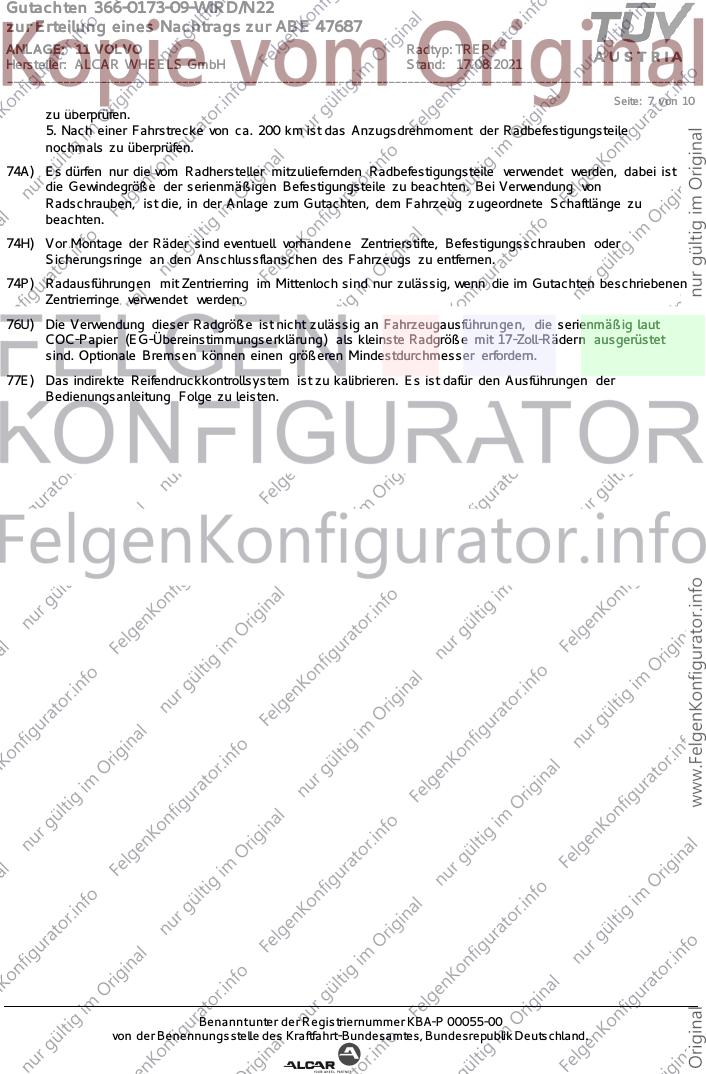

Seite: 7 von 10
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug z ugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________
Seite: 8 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 260 y = 305 HA
26B x = 295 y = 270 VA
26P x = 245 y = 220 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 295 y = 270 28 VA
26N x = 295 y = 270 8 VA
27F x = 260 y = 305 20 HA
27H x = 260 y = 305 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

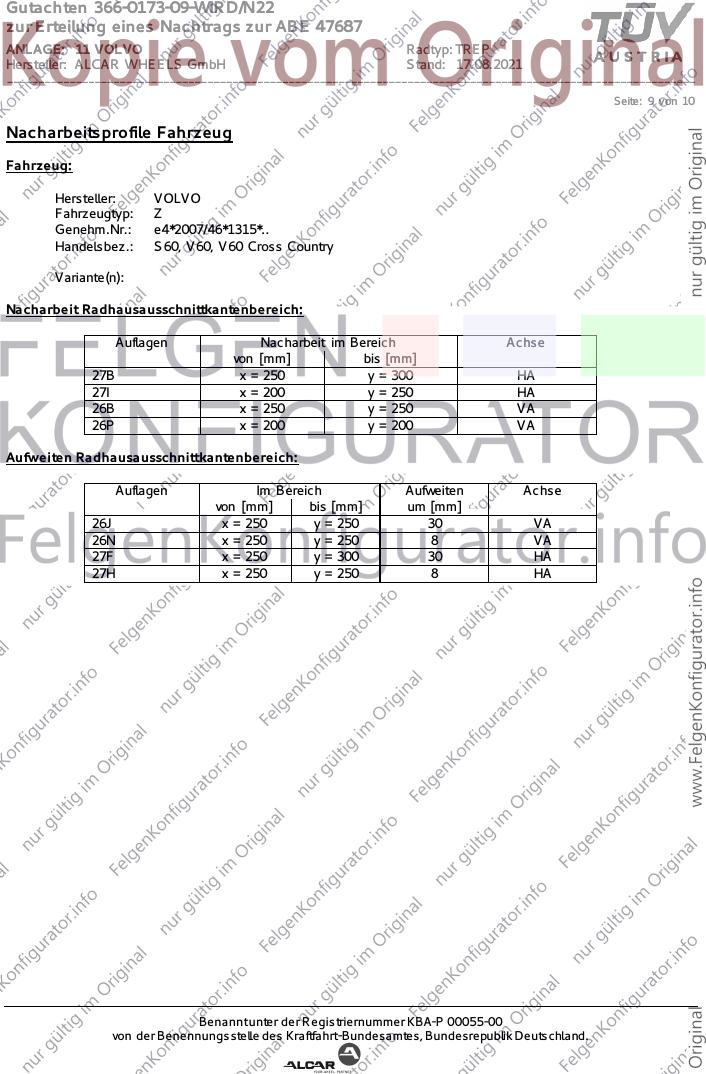

Seite: 9 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 250 y = 300 30 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N22
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 11 VOLVO Radtyp: TREP
Hersteller: ALCAR WHEELS GmbH Stand: 17.08.2021
______________________________________________________________________________________________________________

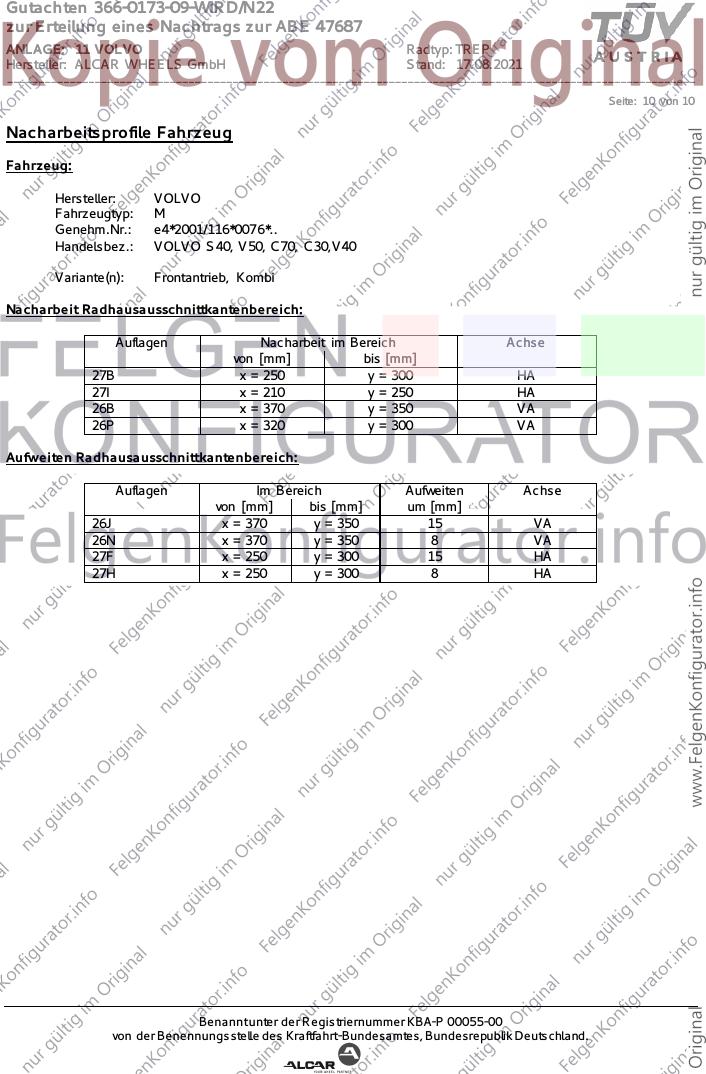

Seite: 10 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: M
Genehm.Nr.: e4*2001/116*0076*..
Handelsbez.: VOLVO S40, V50, C70, C30,V40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 250 y = 300 HA
27I x = 210 y = 250 HA
26B x = 370 y = 350 VA
26P x = 320 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 370 y = 350 15 VA
26N x = 370 y = 350 8 VA
27F x = 250 y = 300 15 HA
27H x = 250 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
