Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 1 von 14
Fahrzeughersteller VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm last umf. Fertig
Rad Zentrierring in kg in mm datum
TRE9KHSA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 675 2297 12/10
TRE9KHSA45634 PCD108 ET45 Ø70.1 Ø63.4 63,4 Kunststoff 720 2144 12/10
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§22 48269*21
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Zubehör : AEZ Artikel-Nr. ZJF5
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : Z
Zubehör : AEZ Artikel-Nr. ZJVB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : Z; (Kegelbund lose)
Zubehör : AEZ Artikel-Nr. ZJVB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : X; Z; P; D; U; D-N2D; D-2D; F
Zubehör : AEZ Artikel-Nr. ZJVB
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad, für
Typ : A; B; B-2D; A-2D
Zubehör : OE-Schraube + ZJVA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 2 von 14
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : P
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment; U erhöhtes Anzugsmoment; X erhöhtes
Anzugsmoment; Z erhöhtes Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 132 225/35R19 88W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
73 - 169 225/35R19 88Y 11A; 22I; 24J; 24M 120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E
Verkaufsbezeichnung: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 120 - 240 225/55R19 99 V90 Cross Country;
235/50R19 99 Allradantrieb;
§22 48269*21
245/45R19 98 10B; 11B; 11G; 11H;
255/45R19 100 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 77E
P e4*2007/46*1067*.. 110 - 240 225/45R19 96 nicht Cross Country;
235/40R19 96 Kombi; Limousine;
235/45R19 95 5HR Allradantrieb;
245/40R19 98 Frontantrieb;
245/45R19 98 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 77E
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 186 225/45R19 96 11A; 26N erhöhtes
Anzugsmoment
235/45R19 95 11A; 245; 26N 170 Nm; V60 CROSS
245/40R19 94 11A; 24J; 248; 26J COUNTRY; nicht
245/45R19 98 11A; 24J; 248; 26J Polizei;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 3 von 14

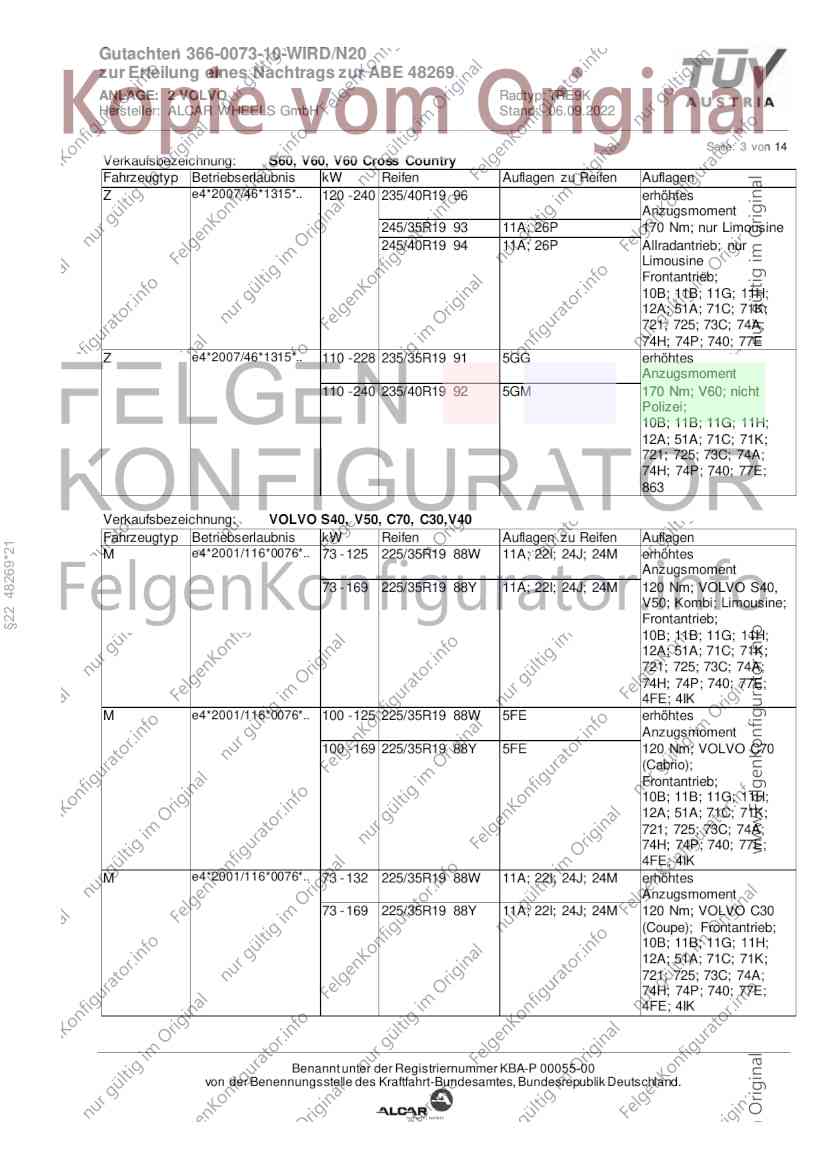

Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 120 - 240 235/40R19 96 erhöhtes
Anzugsmoment
245/35R19 93 11A; 26P 170 Nm; nur Limousine
245/40R19 94 11A; 26P Allradantrieb; nur
Limousine
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E
Z e4*2007/46*1315*.. 110 - 228 235/35R19 91 5GG erhöhtes
Anzugsmoment
110 - 240 235/40R19 92 5GM 170 Nm; V60; nicht
Polizei;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
863
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§22 48269*21
M e4*2001/116*0076*.. 73 - 125 225/35R19 88W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
73 - 169 225/35R19 88Y 11A; 22I; 24J; 24M 120 Nm; VOLVO S40,
V50; Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
M e4*2001/116*0076*.. 100 - 125 225/35R19 88W 5FE erhöhtes
Anzugsmoment
100 - 169 225/35R19 88Y 5FE 120 Nm; VOLVO C70
(Cabrio);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
M e4*2001/116*0076*.. 73 - 132 225/35R19 88W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
73 - 169 225/35R19 88Y 11A; 22I; 24J; 24M 120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 4 von 14
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 132 225/35R19 88 erhöhtes
Anzugsmoment
84 - 157 225/35R19 88W 120 Nm; VOLVO V40
225/40R19 89 CrossCountry;
84 - 187 225/40R19 89W Allradantrieb;
235/35R19 91 11A; 245 Frontantrieb;
235/40R19 92 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 765;
77E; 4FE; 4IK
M e4*2001/116*0076*.. 84 - 132 215/35R19 85W 5EG erhöhtes
Anzugsmoment
225/30R19 84W 5EA 120 Nm; VOLVO V40;
84 - 157 225/35R19 88W Frontantrieb;
235/35R19 87W 5ET 10B; 11B; 11G; 11H;
84 - 187 235/35R19 91 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
§22 48269*21
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 225/45R19 92 erhöhtes
Anzugsmoment
235/40R19 92 170 Nm; S60 Cross
235/45R19 95 Country; V60 Cross
245/40R19 94 11A; 27I Country;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
F e9*2007/46*0023*.. 84 - 177 235/35R19 91Y 11A; 21P; 22I; 5GG erhöhtes
Anzugsmoment
84 - 224 245/35R19 93Y 11A; 21B; 22B; 260 170 Nm; nicht S60
Cross Country; nicht
V60 Cross Country;
Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 740;
77E; 4FE; 4IK
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 5 von 14
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 175 245/35R19 93W 11A; 22I erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 80 - 232 245/35R19 93Y 11A; 22I; 5HA 170 Nm; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74H;
74P; 740; 77E; 4FE;
4ZE
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 210 245/40R19 94 erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 120 - 224 235/45R19 95 170 Nm; VOLVO XC70;
245/40R19 98 Allradantrieb;
245/45R19 98 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74H;
74P; 740; 77E; 4FE;
4IK
B e9*2001/116*0065*.. 80 - 120 245/35R19 93 11A; 22B erhöhtes
§22 48269*21
Anzugsmoment
B-2D e1*2001/116*0505*.. 80 - 175 245/35R19 93W 11A; 22B 170 Nm; VOLVO V70;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74H;
74P; 740; 77E; 4FE;
4IK
Verkaufsbezeichnung: XC40, C40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 225/55R19 99 erhöhtes
Anzugsmoment
235/50R19 99 11A; 26P 170 Nm; XC40; nicht
245/45R19 98 Elektro; inkl. Hybrid;
245/50R19 101 11A; 24J; 248; 26P 10B; 11B; 11G; 11H;
255/45R19 100 11A; 26P 12A; 51A; 71C; 71K;
255/50R19 103 11A; 24J; 248; 26B; 721; 725; 73C; 74A;
27I 74H; 74P; 740; 77E
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 6 von 14
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 235/55R19 101 11A; 24J; 248 erhöhtes
Anzugsmoment
D-N2D e1*2007/46*0339*.. 255/50R19 103 11A; 22I; 24J; 248 170 Nm; Allradantrieb;
D-2D e1*2001/116*0507*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 77E;
4FE; 4IK
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine, XC60 Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 235/50R19 99 erhöhtes
Anzugsmoment
235/55R19 101 170 Nm; XC60; Nicht
245/50R19 101 11A; 245 223kW-235kW T8 Twin
245/55R19 103 11A; 245 Engine/Hybrid;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
§22 48269*21
74H; 74P; 740; 75I;
765; 77E
U e4*2007/46*1220*.. 140 - 235 235/50R19 99 11A; 24J erhöhtes
Anzugsmoment
235/55R19 101 11A; 24J 170 Nm; nicht Hybrid;
245/50R19 101 11A; 24J Lenkeinschlagbegrenzu
ng; nicht Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 765;
77E
245/55R19 103 11A; 24J
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges. Der beim Reifen angeführte Lastindex beschreibt die mindesterforderliche Tragfähigkeit,
es sind Reifen mit höherem Lastindex zulässig, die max. Achslast ist mit diesem Lastindex zu vergleichen
wodurch eventuell vorhandene Achslastauflagen entfallen können.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERS TELLE R, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIE RUNGS NUMMER auf einem
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 7 von 14
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
§22 48269*21
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreit erung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reife ns
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 8 von 14

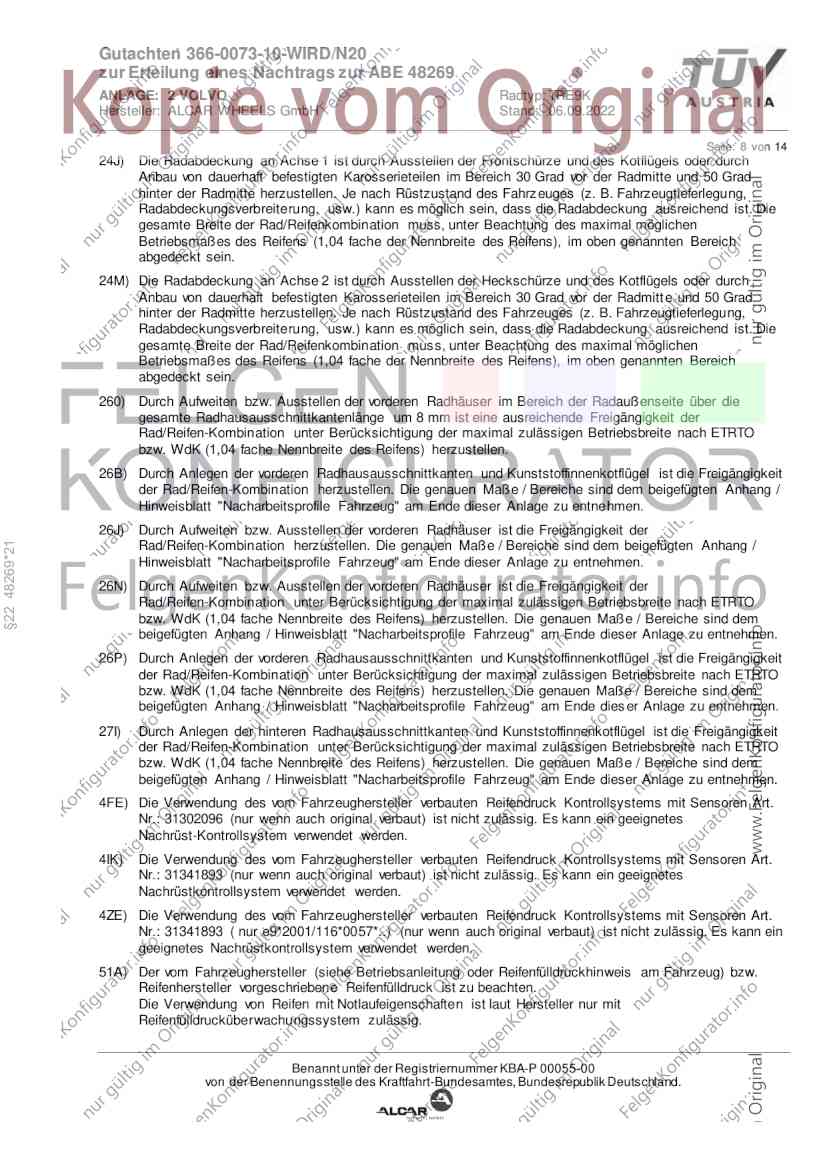

24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrz euges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitt e und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
§22 48269*21
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dies er Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
4FE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31302096 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
4IK) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31341893 (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein geeignetes
Nachrüstkontrollsystem verwendet werden.
4ZE) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31341893 ( nur e9*2001/116*0057*..) (nur wenn auch original verbaut) ist nicht zulässig. Es kann ein
geeignetes Nachrüstkontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 9 von 14

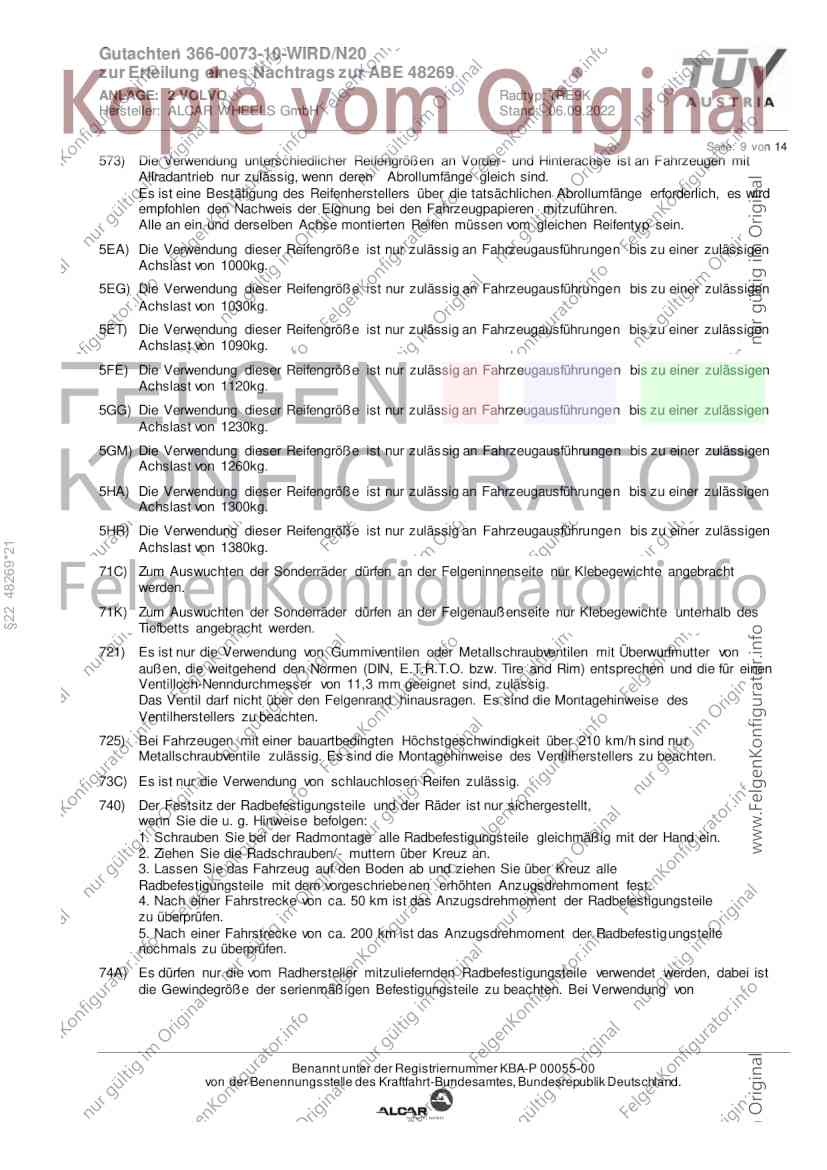

573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
§22 48269*21
Achslast von 1380kg.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 10 von 14
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen

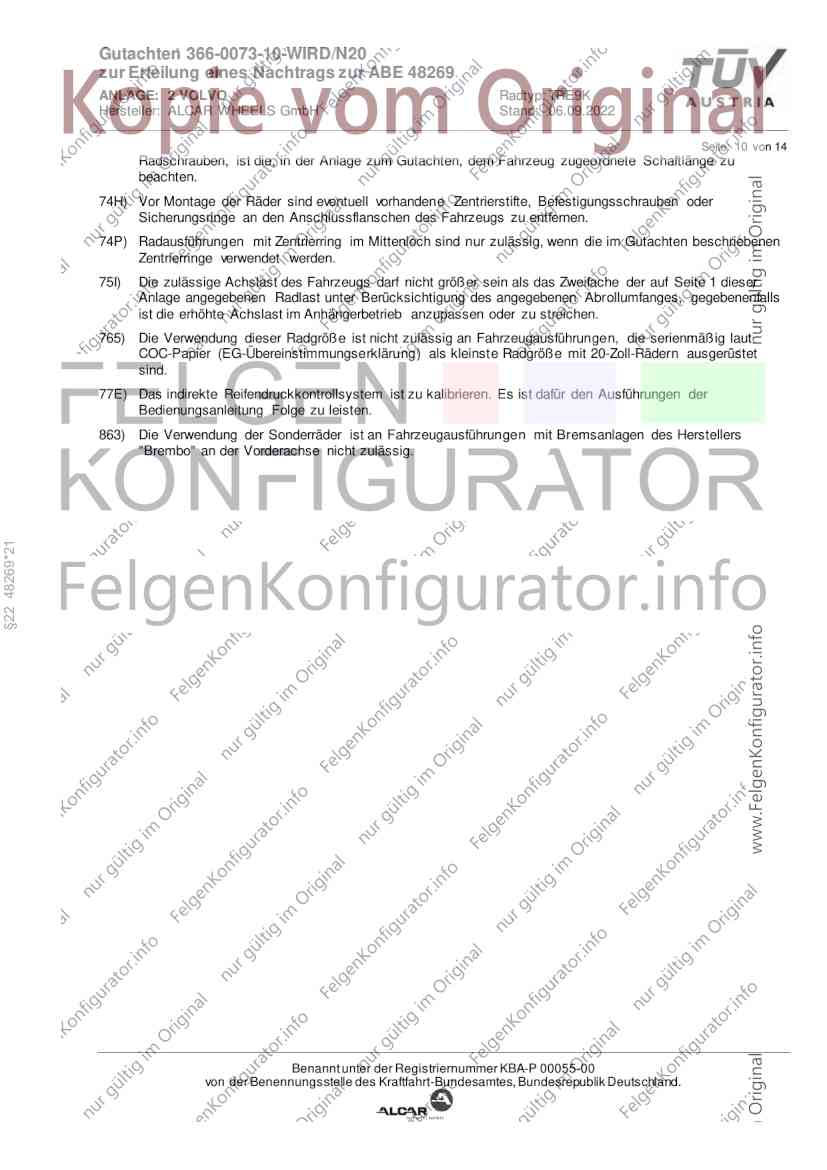

Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
863) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsanlagen des Herstellers
"Brembo" an der Vorderachse nicht zulässig.
§22 48269*21
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________
Seite: 11 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
§22 48269*21
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

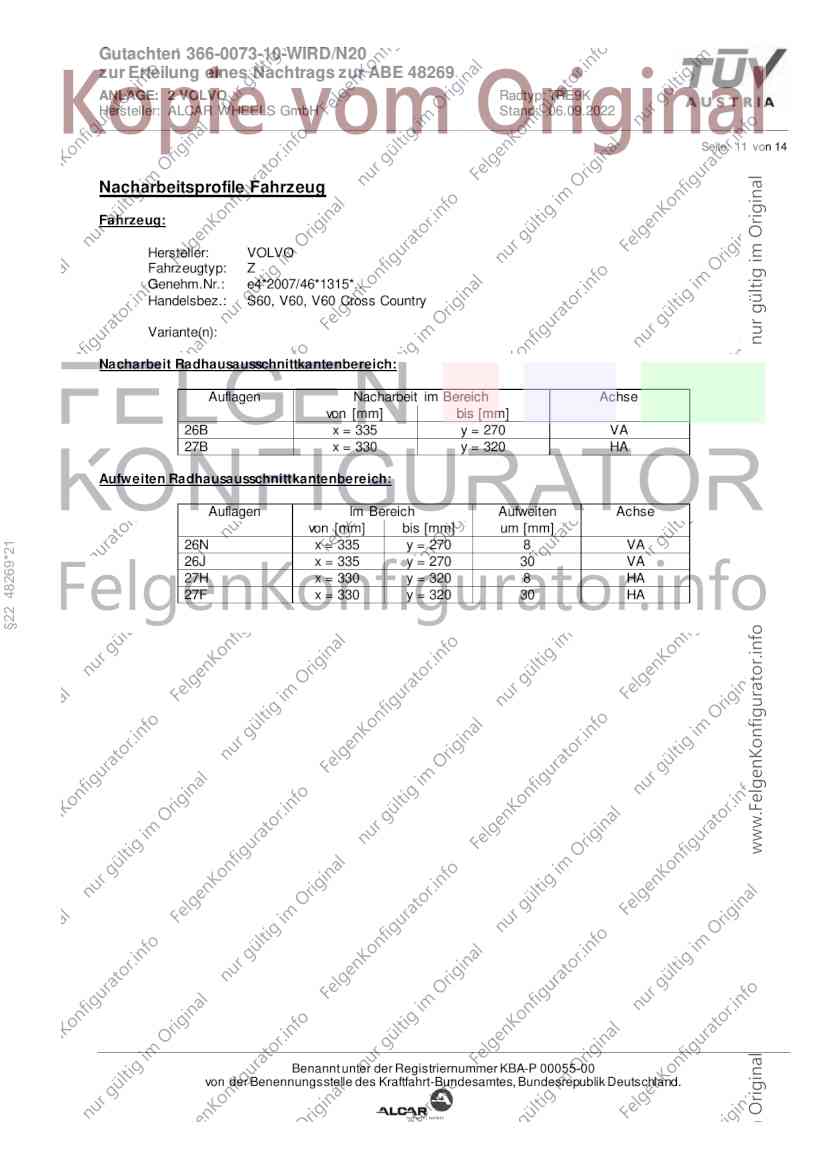

Seite: 12 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 270 VA
26P x = 245 y = 220 VA
27B x = 260 y = 305 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§22 48269*21
26J x = 295 y = 270 28 VA
26N x = 295 y = 270 8 VA
27F x = 260 y = 305 20 HA
27H x = 260 y = 305 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

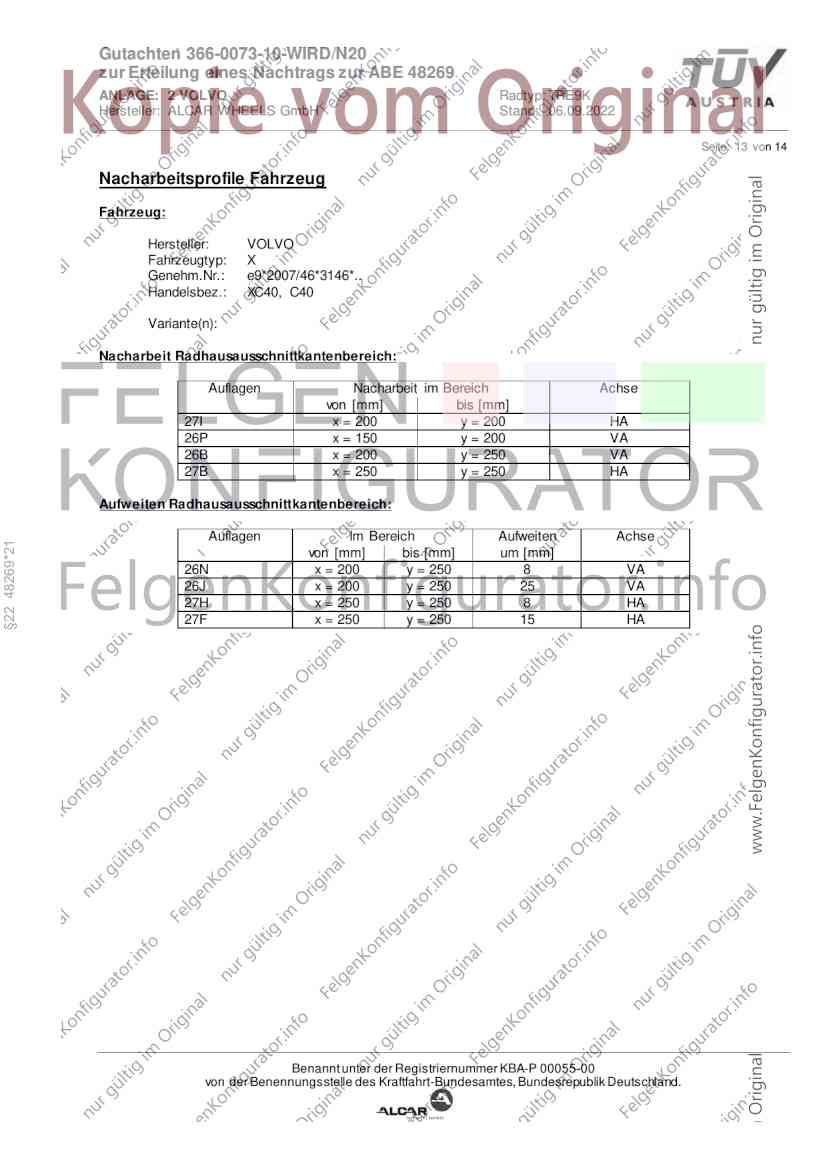

Seite: 13 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: X
Genehm.Nr.: e9*2007/46*3146*..
Handelsbez.: XC40, C40
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
26P x = 150 y = 200 VA
26B x = 200 y = 250 VA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 48269*21
von [mm] bis [mm] um [mm]
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0073-10-WIRD/N20
zur Erteilung eines Nachtrags zur ABE 48269
ANLAGE: 2 VOLVO Radtyp: TRE9K
Hersteller: ALCAR WHEELS GmbH Stand: 06.09.2022
______________________________________________________________________________________________________________

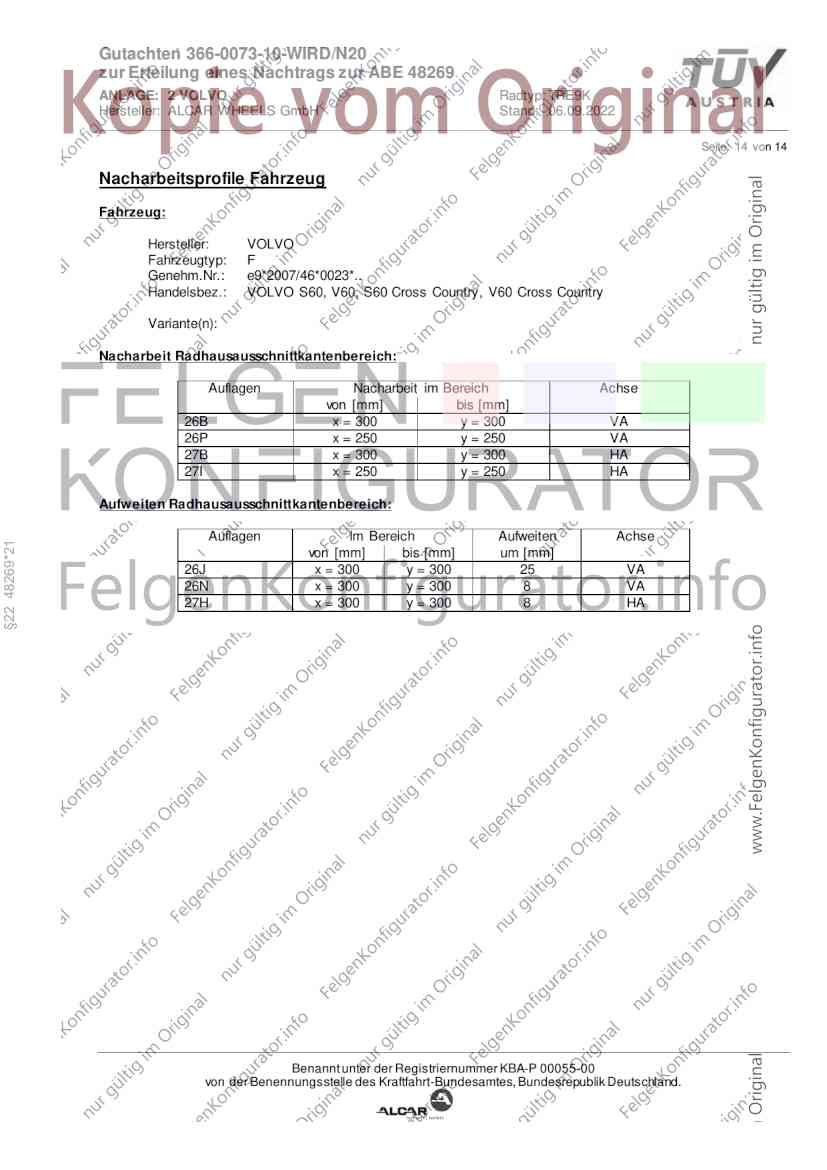

Seite: 14 von 14
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§22 48269*21
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
