Gutachten 366-0173-09-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 16 VOLVO Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2012
__________________________________________________________________________________________________________________

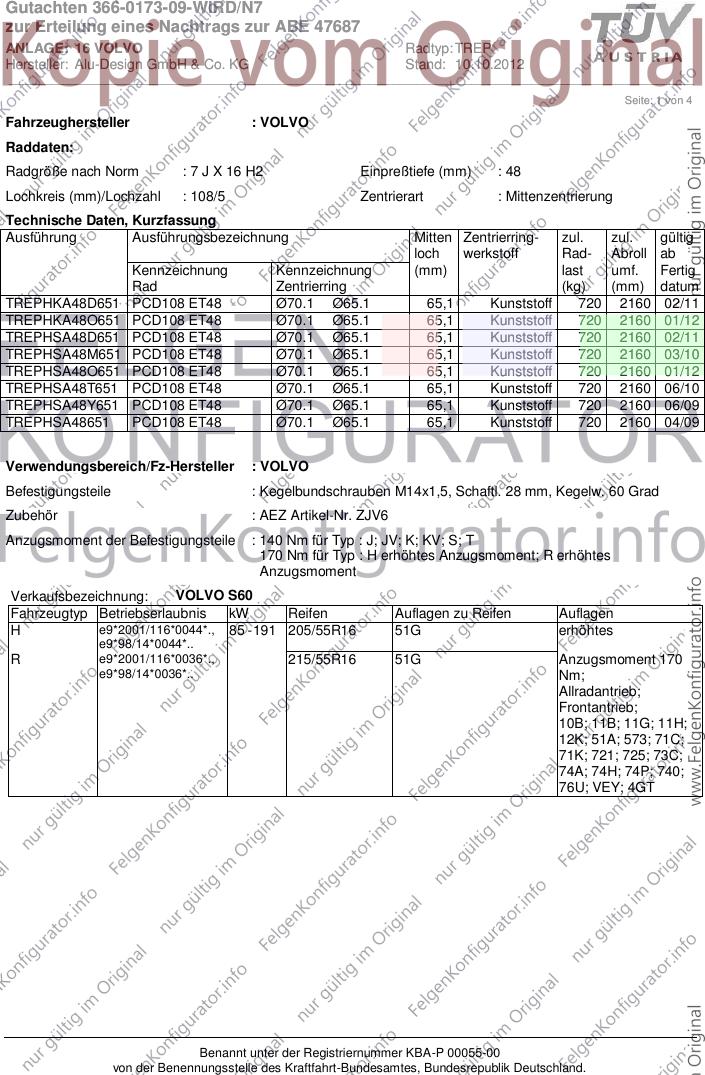

Seite: 1 von 4
Fahrzeughersteller : VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREPHKA48D651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 02/11
TREPHKA48O651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 01/12
TREPHSA48D651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 02/11
TREPHSA48M651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 03/10
TREPHSA48O651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 01/12
TREPHSA48T651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/10
TREPHSA48Y651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 06/09
TREPHSA48651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 720 2160 04/09
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJV6
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : J; JV; K; KV; S; T
170 Nm für Typ : H erhöhtes Anzugsmoment; R erhöhtes
Anzugsmoment
Verkaufsbezeichnung: VOLVO S60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e9*2001/116*0044*., 85 - 191 205/55R16 51G erhöhtes
e9*98/14*0044*..
R e9*2001/116*0036*., 215/55R16 51G Anzugsmoment 170
e9*98/14*0036*.. Nm;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 740;
76U; VEY; 4GT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 16 VOLVO Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2012
__________________________________________________________________________________________________________________

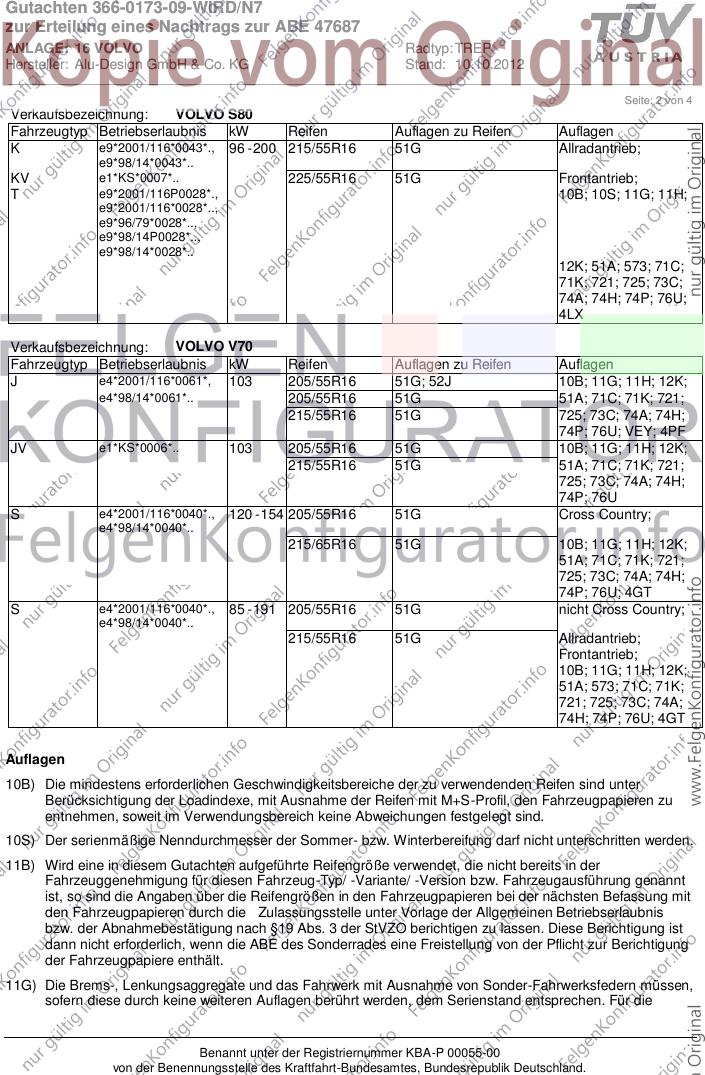

Seite: 2 von 4
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e9*2001/116*0043*., 96 - 200 215/55R16 51G Allradantrieb;
e9*98/14*0043*..
KV e1*KS*0007*.. 225/55R16 51G Frontantrieb;
T e9*2001/116P0028*., 10B; 10S; 11G; 11H;
e9*2001/116*0028*..,
e9*96/79*0028*..,
e9*98/14P0028*..,
e9*98/14*0028*..
12K; 51A; 573; 71C;
71K; 721; 725; 73C;
74A; 74H; 74P; 76U;
4LX
Verkaufsbezeichnung: VOLVO V70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e4*2001/116*0061*, 103 205/55R16 51G; 52J 10B; 11G; 11H; 12K;
e4*98/14*0061*.. 205/55R16 51G 51A; 71C; 71K; 721;
215/55R16 51G 725; 73C; 74A; 74H;
74P; 76U; VEY; 4PF
JV e1*KS*0006*.. 103 205/55R16 51G 10B; 11G; 11H; 12K;
215/55R16 51G 51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U
S e4*2001/116*0040*., 120 - 154 205/55R16 51G Cross Country;
e4*98/14*0040*..
215/65R16 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U; 4GT
S e4*2001/116*0040*., 85 - 191 205/55R16 51G nicht Cross Country;
e4*98/14*0040*..
215/55R16 51G Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 12K;
51A; 573; 71C; 71K;
721; 725; 73C; 74A;
74H; 74P; 76U; 4GT
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 16 VOLVO Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2012
__________________________________________________________________________________________________________________
Seite: 3 von 4
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4GT) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 30748354 ist nicht zulässig. Es kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4LX) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31302096 ( nur e9*2001/116*0028*..) ist zulässig. Das System muss gemäß den Herstellerangaben
kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4PF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 30748354 ( nur e4*2001/116*0061*) ist nicht zulässig. Es kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0173-09-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 47687
ANLAGE: 16 VOLVO Radtyp: TREP
Hersteller: Alu-Design GmbH & Co. KG Stand: 10.10.2012
__________________________________________________________________________________________________________________

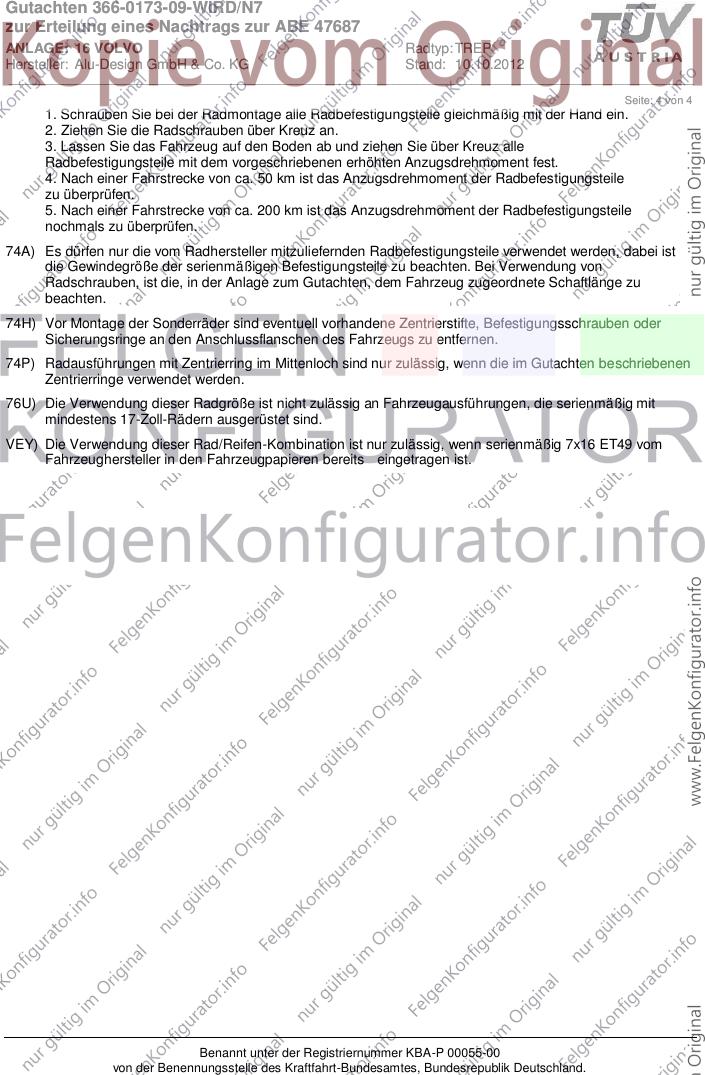

Seite: 4 von 4
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
VEY) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn serienmäßig 7x16 ET49 vom
Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
