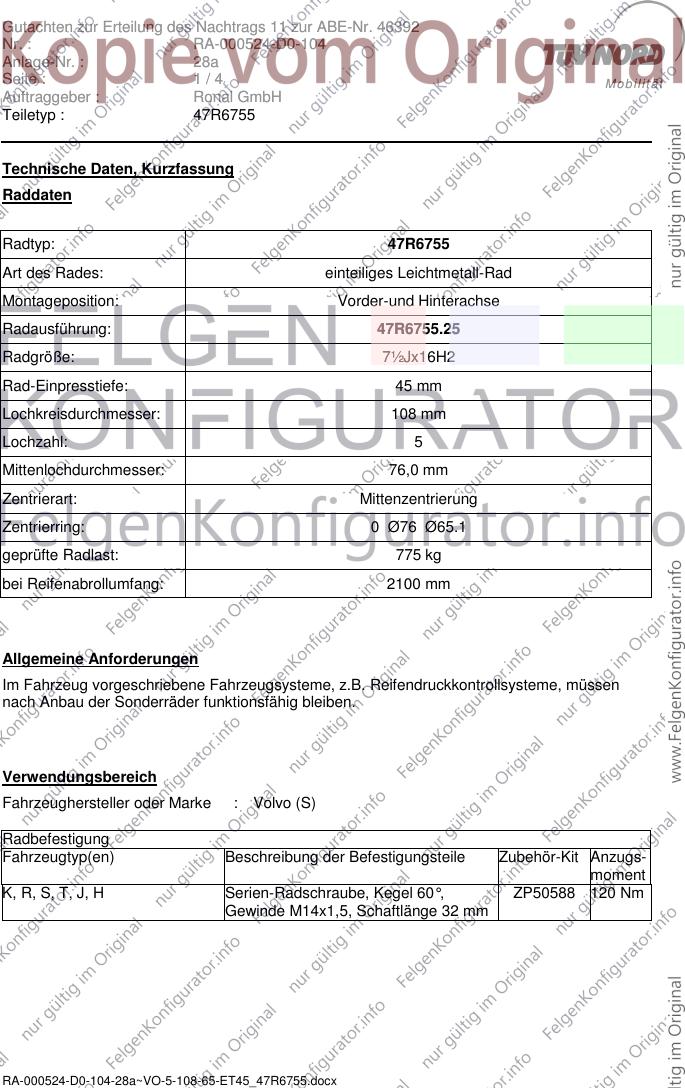

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46392
Nr. : RA-000524-D0-104
Anlage-Nr. : 28a
Seite : 1/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 47R6755
Art des Rades: einteiliges Leichtmetall-Rad
Montageposition: Vorder-und Hinterachse
Radausführung: 47R6755.25
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 0 Ø76 Ø65.1
geprüfte Radlast: 775 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volvo (S)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
K, R, S, T, J, H Serien-Radschraube, Kegel 60°, ZP50588 120 Nm
Gewinde M14x1,5, Schaftlänge 32 mm
RA-000524-D0-104-28a~VO-5-108-65-ET45_47R6755.docx

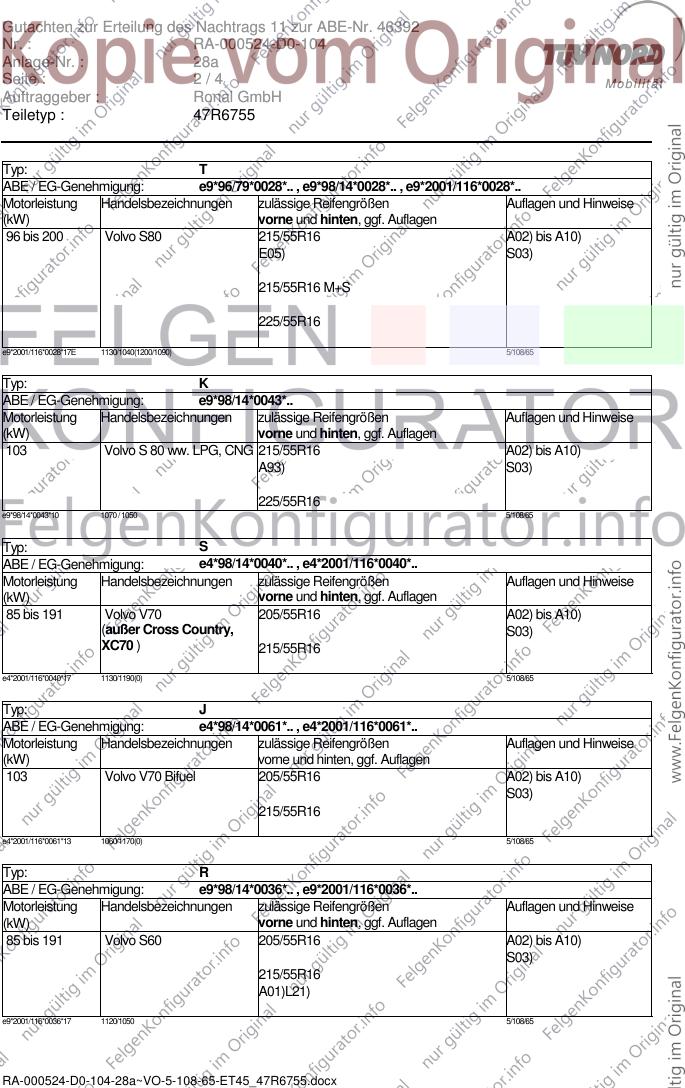

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46392
Nr. : RA-000524-D0-104
Anlage-Nr. : 28a
Seite : 2/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Typ: T
ABE / EG-Genehmigung: e9*96/79*0028*.. , e9*98/14*0028*.. , e9*2001/116*0028*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
96 bis 200 Volvo S80 215/55R16 A02) bis A10)
E05) S03)
215/55R16 M+S
225/55R16
e9*2001/116*0028*17E 1130/1040(1200/1090) 5/108/65
Typ: K
ABE / EG-Genehmigung: e9*98/14*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Volvo S 80 ww. LPG, CNG 215/55R16 A02) bis A10)
A93) S03)
225/55R16
e9*98/14*0043*10 1070 / 1050 5/108/65
Typ: S
ABE / EG-Genehmigung: e4*98/14*0040*.. , e4*2001/116*0040*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 Volvo V70 205/55R16 A02) bis A10)
(außer Cross Country, S03)
XC70 ) 215/55R16
e4*2001/116*0040*17 1130/1190(0) 5/108/65
Typ: J
ABE / EG-Genehmigung: e4*98/14*0061*.. , e4*2001/116*0061*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Volvo V70 Bifuel 205/55R16 A02) bis A10)
S03)
215/55R16
e4*2001/116*0061*13 1060/1170(0) 5/108/65
Typ: R
ABE / EG-Genehmigung: e9*98/14*0036*.. , e9*2001/116*0036*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
85 bis 191 Volvo S60 205/55R16 A02) bis A10)
S03)
215/55R16
A01)L21)
e9*2001/116*0036*17 1120/1050 5/108/65
RA-000524-D0-104-28a~VO-5-108-65-ET45_47R6755.docx

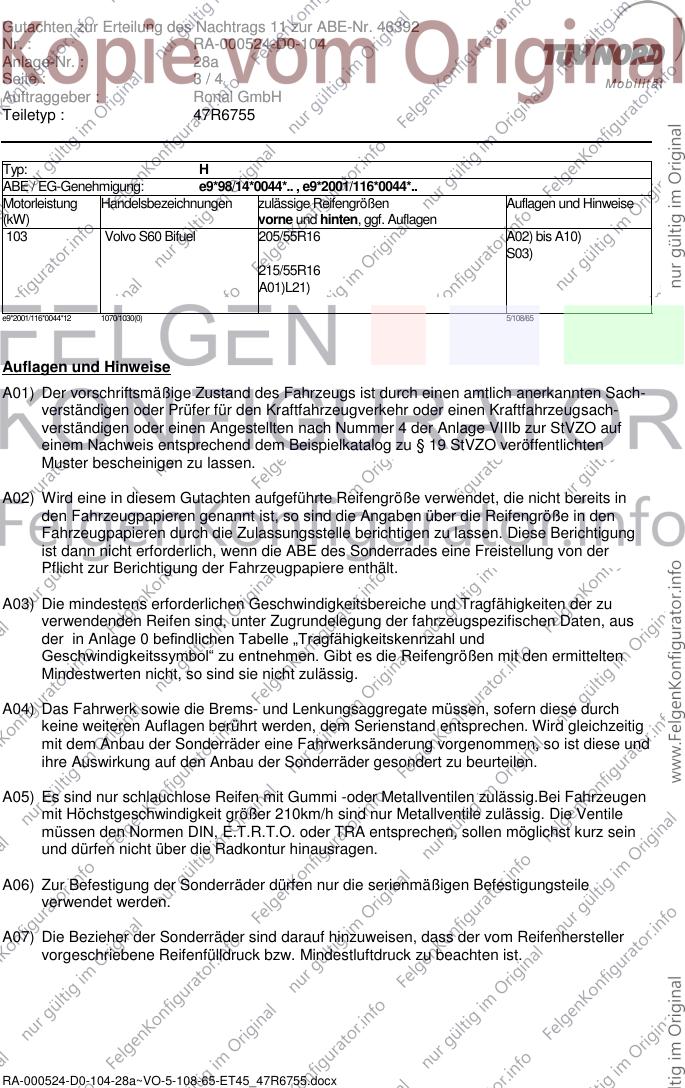

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46392
Nr. : RA-000524-D0-104
Anlage-Nr. : 28a
Seite : 3/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Typ: H
ABE / EG-Genehmigung: e9*98/14*0044*.. , e9*2001/116*0044*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Volvo S60 Bifuel 205/55R16 A02) bis A10)
S03)
215/55R16
A01)L21)
e9*2001/116*0044*12 1070/1030(0) 5/108/65
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsteile
verwendet werden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000524-D0-104-28a~VO-5-108-65-ET45_47R6755.docx

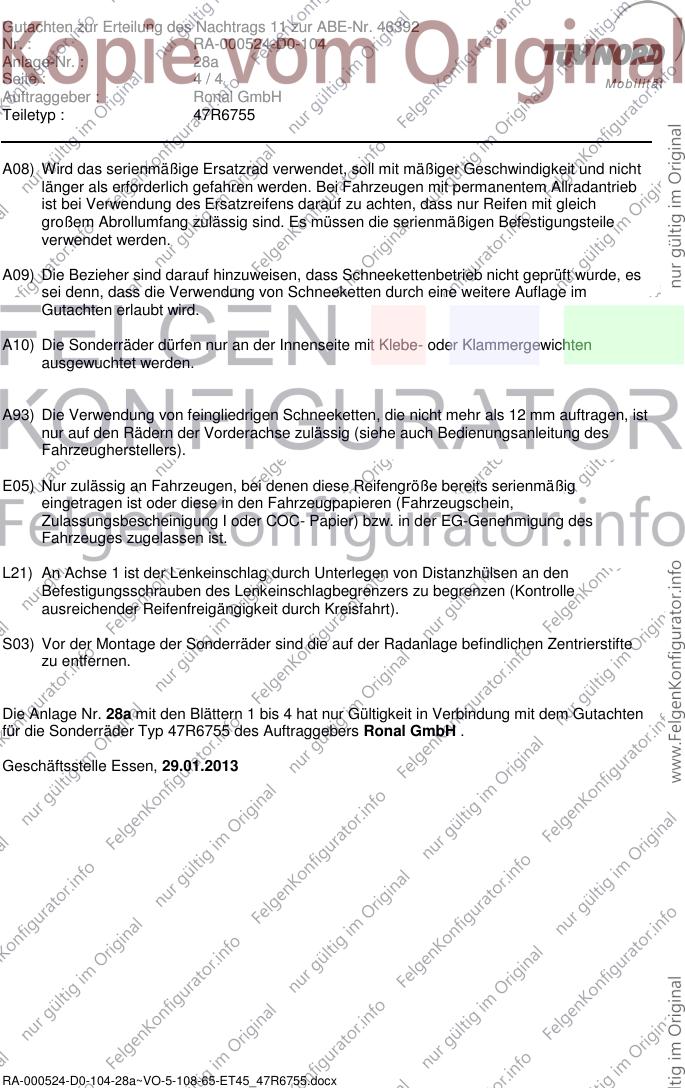

Gutachten zur Erteilung des Nachtrags 11 zur ABE-Nr. 46392
Nr. : RA-000524-D0-104
Anlage-Nr. : 28a
Seite : 4/4 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E05) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße bereits serienmäßig
eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen ist.
L21) An Achse 1 ist der Lenkeinschlag durch Unterlegen von Distanzhülsen an den
Befestigungsschrauben des Lenkeinschlagbegrenzers zu begrenzen (Kontrolle
ausreichender Reifenfreigängigkeit durch Kreisfahrt).
S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte
zu entfernen.
Die Anlage Nr. 28a mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 47R6755 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 29.01.2013
RA-000524-D0-104-28a~VO-5-108-65-ET45_47R6755.docx
