Gutachten 366-0029-06-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 46351
ANLAGE: 114 VOLVO Radtyp: TVP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

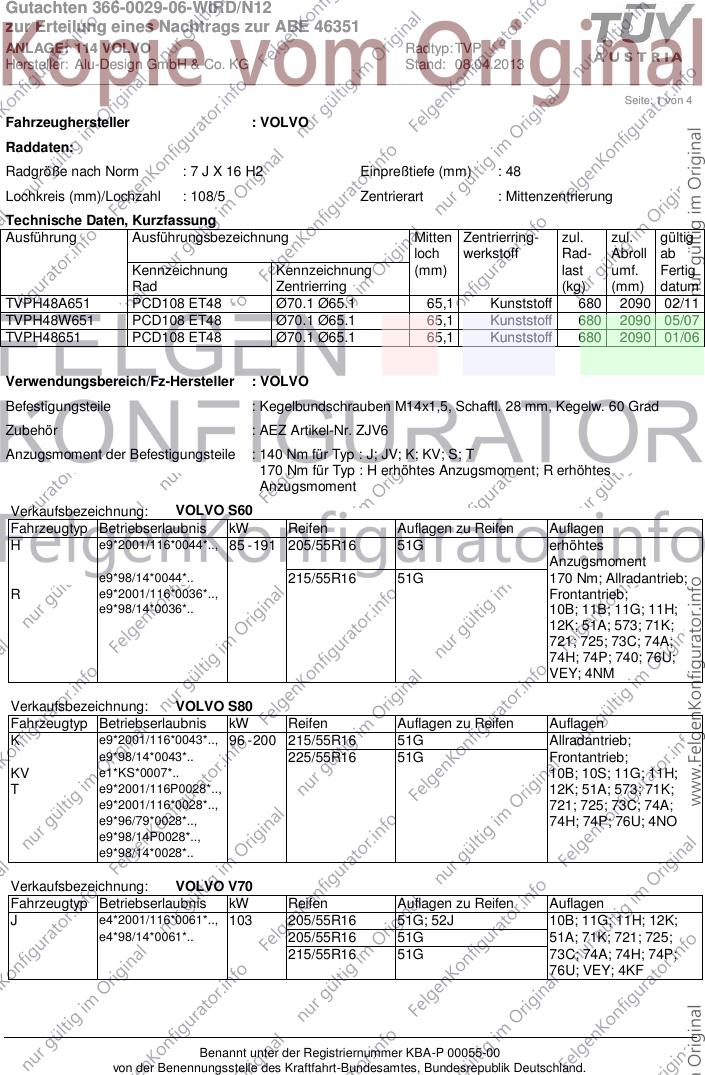

Seite: 1 von 4
Fahrzeughersteller : VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 48
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TVPH48A651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 680 2090 02/11
TVPH48W651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 680 2090 05/07
TVPH48651 PCD108 ET48 Ø70.1 Ø65.1 65,1 Kunststoff 680 2090 01/06
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : AEZ Artikel-Nr. ZJV6
Anzugsmoment der Befestigungsteile : 140 Nm für Typ : J; JV; K; KV; S; T
170 Nm für Typ : H erhöhtes Anzugsmoment; R erhöhtes
Anzugsmoment
Verkaufsbezeichnung: VOLVO S60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
H e9*2001/116*0044*.., 85 - 191 205/55R16 51G erhöhtes
Anzugsmoment
e9*98/14*0044*.. 215/55R16 51G 170 Nm; Allradantrieb;
R e9*2001/116*0036*.., Frontantrieb;
e9*98/14*0036*.. 10B; 11B; 11G; 11H;
12K; 51A; 573; 71K;
721; 725; 73C; 74A;
74H; 74P; 740; 76U;
VEY; 4NM
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
K e9*2001/116*0043*.., 96 - 200 215/55R16 51G Allradantrieb;
e9*98/14*0043*.. 225/55R16 51G Frontantrieb;
KV e1*KS*0007*.. 10B; 10S; 11G; 11H;
T e9*2001/116P0028*.., 12K; 51A; 573; 71K;
e9*2001/116*0028*.., 721; 725; 73C; 74A;
e9*96/79*0028*.., 74H; 74P; 76U; 4NO
e9*98/14P0028*..,
e9*98/14*0028*..
Verkaufsbezeichnung: VOLVO V70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J e4*2001/116*0061*.., 103 205/55R16 51G; 52J 10B; 11G; 11H; 12K;
e4*98/14*0061*.. 205/55R16 51G 51A; 71K; 721; 725;
215/55R16 51G 73C; 74A; 74H; 74P;
76U; VEY; 4KF
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0029-06-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 46351
ANLAGE: 114 VOLVO Radtyp: TVP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

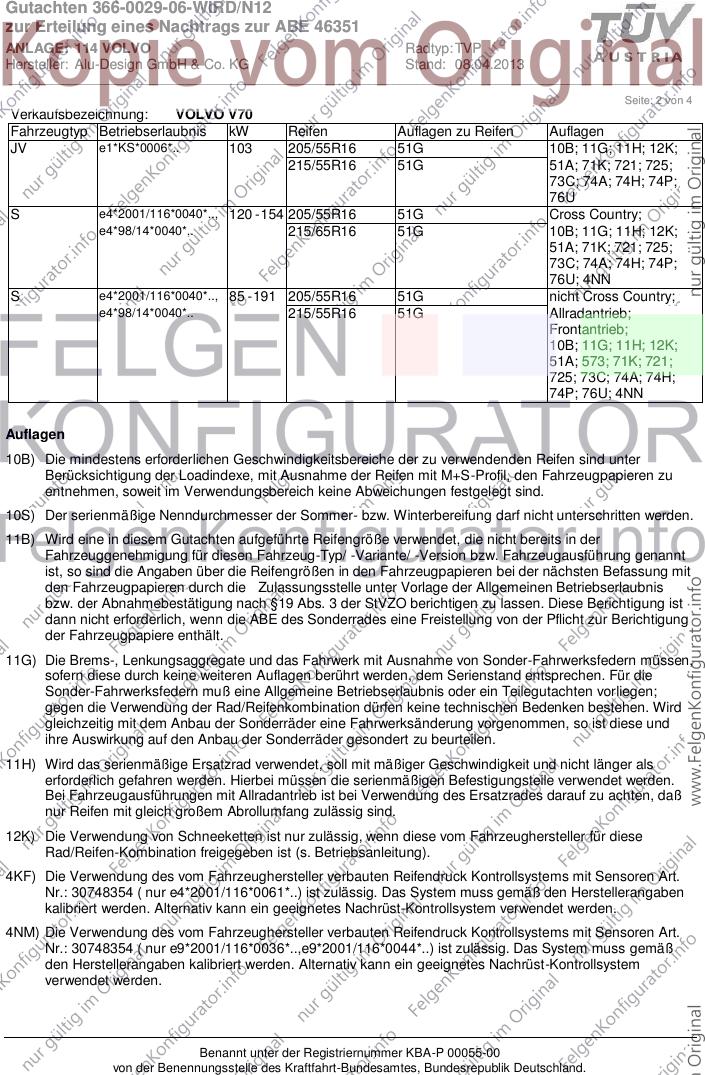

Seite: 2 von 4
Verkaufsbezeichnung: VOLVO V70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JV e1*KS*0006*.. 103 205/55R16 51G 10B; 11G; 11H; 12K;
215/55R16 51G 51A; 71K; 721; 725;
73C; 74A; 74H; 74P;
76U
S e4*2001/116*0040*.., 120 - 154 205/55R16 51G Cross Country;
e4*98/14*0040*.. 215/65R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74H; 74P;
76U; 4NN
S e4*2001/116*0040*.., 85 - 191 205/55R16 51G nicht Cross Country;
e4*98/14*0040*.. 215/55R16 51G Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 12K;
51A; 573; 71K; 721;
725; 73C; 74A; 74H;
74P; 76U; 4NN
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
4KF) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 30748354 ( nur e4*2001/116*0061*..) ist zulässig. Das System muss gemäß den Herstellerangaben
kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4NM) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 30748354 ( nur e9*2001/116*0036*..,e9*2001/116*0044*..) ist zulässig. Das System muss gemäß
den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem
verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0029-06-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 46351
ANLAGE: 114 VOLVO Radtyp: TVP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

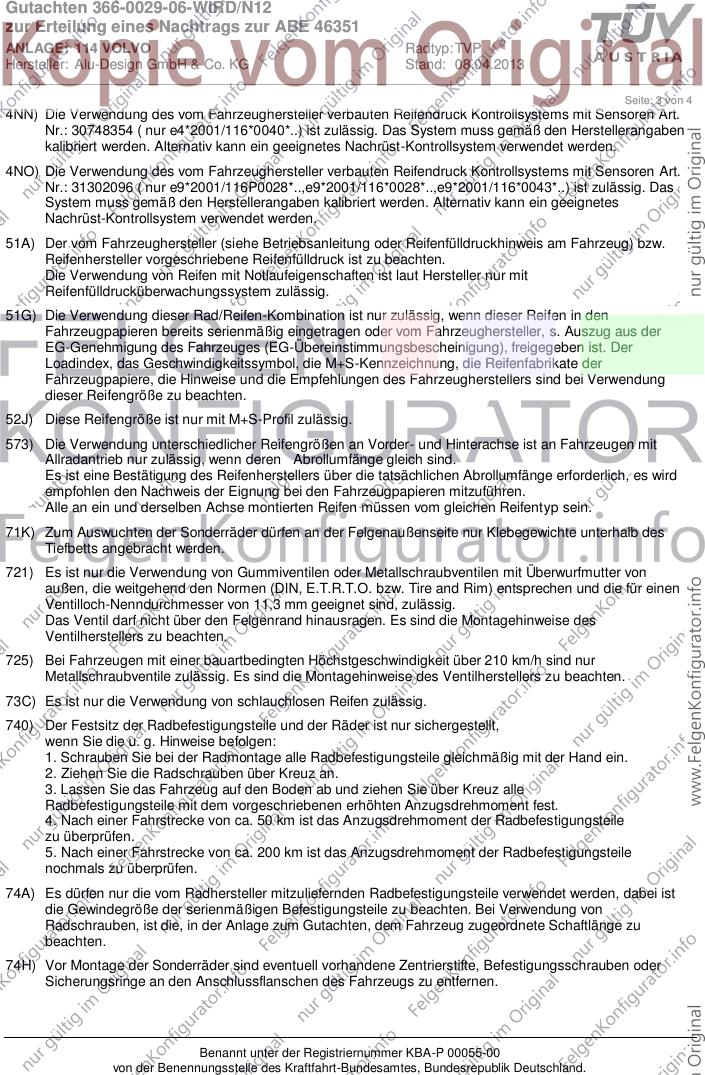

Seite: 3 von 4
4NN) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 30748354 ( nur e4*2001/116*0040*..) ist zulässig. Das System muss gemäß den Herstellerangaben
kalibriert werden. Alternativ kann ein geeignetes Nachrüst-Kontrollsystem verwendet werden.
4NO) Die Verwendung des vom Fahrzeughersteller verbauten Reifendruck Kontrollsystems mit Sensoren Art.
Nr.: 31302096 ( nur e9*2001/116P0028*..,e9*2001/116*0028*..,e9*2001/116*0043*..) ist zulässig. Das
System muss gemäß den Herstellerangaben kalibriert werden. Alternativ kann ein geeignetes
Nachrüst-Kontrollsystem verwendet werden.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0029-06-WIRD/N12
zur Erteilung eines Nachtrags zur ABE 46351
ANLAGE: 114 VOLVO Radtyp: TVP
Hersteller: Alu-Design GmbH & Co. KG Stand: 08.04.2013
__________________________________________________________________________________________________________________

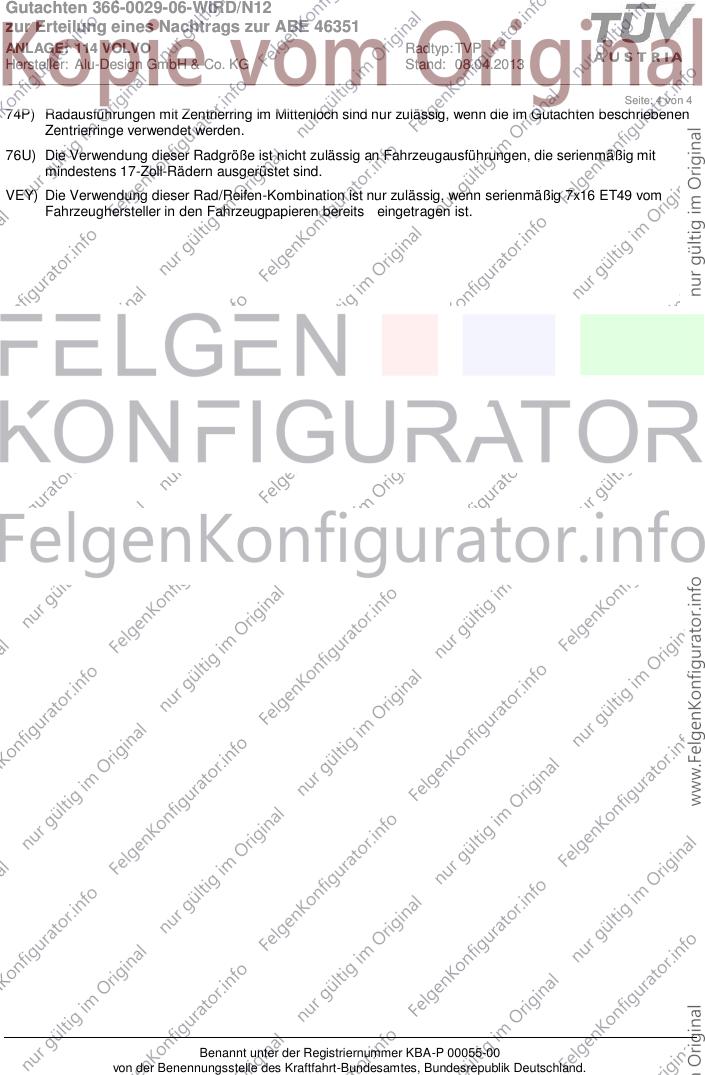

Seite: 4 von 4
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
VEY) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn serienmäßig 7x16 ET49 vom
Fahrzeughersteller in den Fahrzeugpapieren bereits eingetragen ist.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
