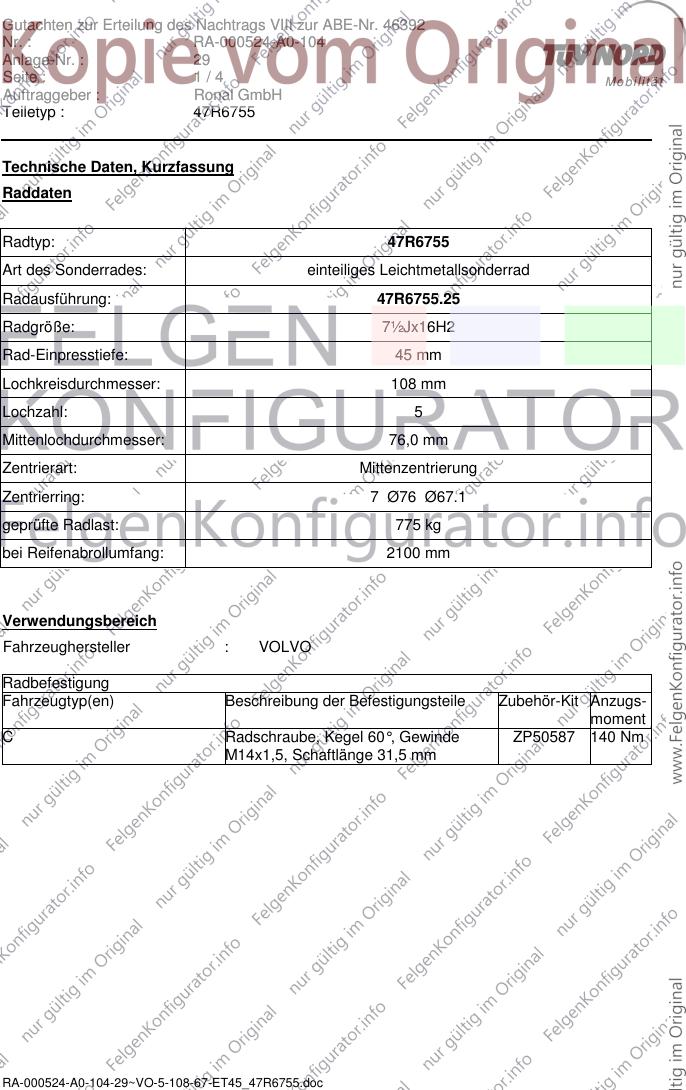

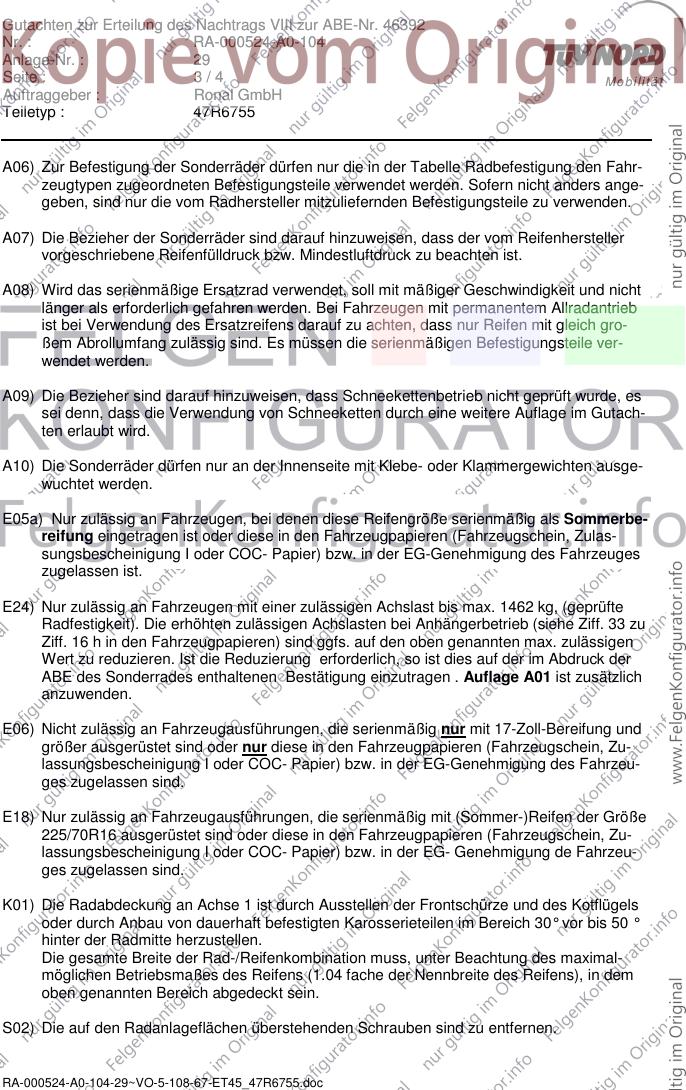

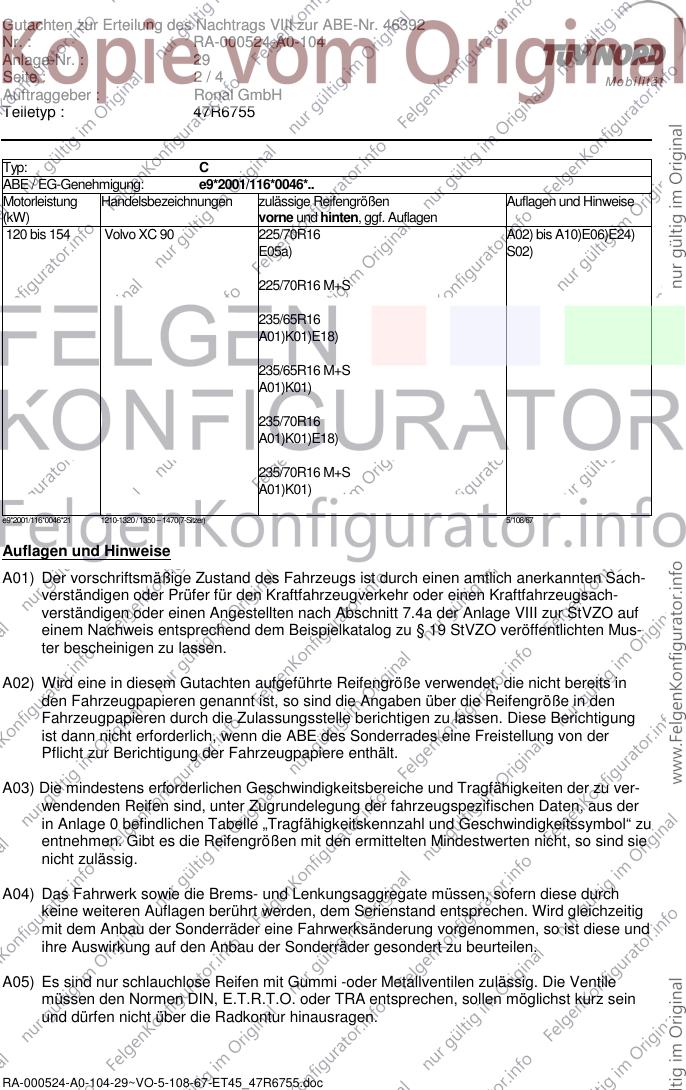

Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46392
Nr. : RA-000524-A0-104
Anlage-Nr. : 29
Seite : 1/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Technische Daten, Kurzfassung
Raddaten
Radtyp: 47R6755
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 47R6755.25
Radgröße: 7½Jx16H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø76 Ø67.1
geprüfte Radlast: 775 kg
bei Reifenabrollumfang: 2100 mm
Verwendungsbereich
Fahrzeughersteller : VOLVO
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
C Radschraube, Kegel 60°, Gewinde ZP50587 140 Nm
M14x1,5, Schaftlänge 31,5 mm
RA-000524-A0-104-29~VO-5-108-67-ET45_47R6755.doc
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46392
Nr. : RA-000524-A0-104
Anlage-Nr. : 29
Seite : 2/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Typ: C
ABE / EG-Genehmigung: e9*2001/116*0046*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 154 Volvo XC 90 225/70R16 A02) bis A10)E06)E24)
E05a) S02)
225/70R16 M+S
235/65R16
A01)K01)E18)
235/65R16 M+S
A01)K01)
235/70R16
A01)K01)E18)
235/70R16 M+S
A01)K01)
e9*2001/116*0046*21 1210-1320 / 1350 – 1470(7-Sitzer) 5/108/67
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Abschnitt 7.4a der Anlage VIII zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten Mus-
ter bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu ver-
wendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus der
in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und Geschwindigkeitssymbol“ zu
entnehmen. Gibt es die Reifengrößen mit den ermittelten Mindestwerten nicht, so sind sie
nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
RA-000524-A0-104-29~VO-5-108-67-ET45_47R6755.doc
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46392
Nr. : RA-000524-A0-104
Anlage-Nr. : 29
Seite : 3/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den Fahr-
zeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders ange-
geben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich gro-
ßem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile ver-
wendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im Gutach-
ten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten ausge-
wuchtet werden.
E05a) Nur zulässig an Fahrzeugen, bei denen diese Reifengröße serienmäßig als Sommerbe-
reifung eingetragen ist oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulas-
sungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges
zugelassen ist.
E24) Nur zulässig an Fahrzeugen mit einer zulässigen Achslast bis max. 1462 kg, (geprüfte
Radfestigkeit). Die erhöhten zulässigen Achslasten bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h in den Fahrzeugpapieren) sind ggfs. auf den oben genannten max. zulässigen
Wert zu reduzieren. Ist die Reduzierung erforderlich, so ist dies auf der im Abdruck der
ABE des Sonderrades enthaltenen Bestätigung einzutragen . Auflage A01 ist zusätzlich
anzuwenden.
E06) Nicht zulässig an Fahrzeugausführungen, die serienmäßig nur mit 17-Zoll-Bereifung und
größer ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des Fahrzeu-
ges zugelassen sind.
E18) Nur zulässig an Fahrzeugausführungen, die serienmäßig mit (Sommer-)Reifen der Größe
225/70R16 ausgerüstet sind oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zu-
lassungsbescheinigung I oder COC- Papier) bzw. in der EG- Genehmigung de Fahrzeu-
ges zugelassen sind.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal-
möglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens), in dem
oben genannten Bereich abgedeckt sein.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
RA-000524-A0-104-29~VO-5-108-67-ET45_47R6755.doc
Gutachten zur Erteilung des Nachtrags VIII zur ABE-Nr. 46392
Nr. : RA-000524-A0-104
Anlage-Nr. : 29
Seite : 4/4 Mobilität
Auftraggeber : Ronal GmbH
Teiletyp : 47R6755
Die Anlage Nr. 29 mit den Blättern 1 bis 4 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 47R6755 des Auftraggebers Ronal GmbH .
Essen, 10.06.2010
