Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 22
Seite : 1/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805
Technische Daten, Kurzfassung
Raddaten
Radtyp: SL2.8805
Art des Rades: einteiliges Leichtmetall-Rad
Handelsmarke: Speedline
Montageposition: Vorder-und Hinterachse
Radausführung: SL2.8805.05
Radgröße: 8Jx18H2
Rad-Einpresstiefe: 45 mm
Lochkreisdurchmesser: 108 mm
Lochzahl: 5
Mittenlochdurchmesser: 76,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: 7 Ø76 Ø67.1
geprüfte Radlast: 710 kg
bei Reifenabrollumfang: 2255 mm
Allgemeine Anforderungen
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z.B. Reifendruckkontrollsysteme, müssen
nach Anbau der Sonderräder funktionsfähig bleiben.
Verwendungsbereich
Fahrzeughersteller oder Marke : Volvo (S)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
C, C-2D Serien-Radschraube, Kegel 60°, ZP50587 140 Nm
Gewinde M14x1,5, Schaftlänge 31,5
mm
RA-000503-F0-104-22~VO-5-108-67-ET45_SL2.8805.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 22

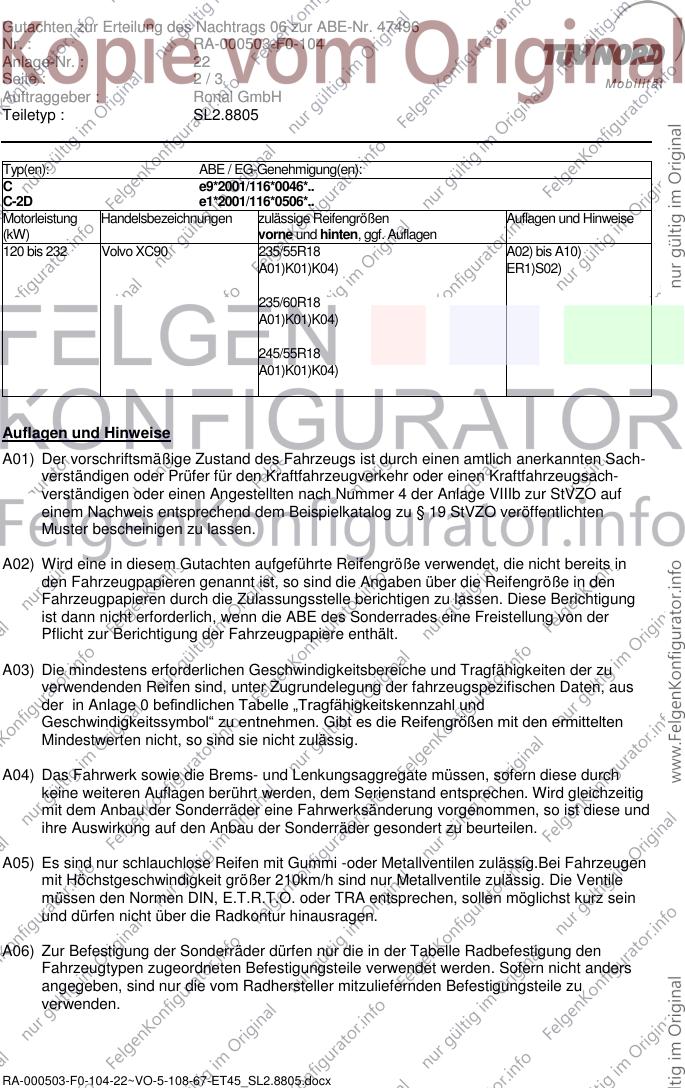

Seite : 2/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805
Typ(en): ABE / EG-Genehmigung(en):
C e9*2001/116*0046*..
C-2D e1*2001/116*0506*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
120 bis 232 Volvo XC90 235/55R18 A02) bis A10)
A01)K01)K04) ER1)S02)
235/60R18
A01)K01)K04)
245/55R18
A01)K01)K04)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig.Bei Fahrzeugen
mit Höchstgeschwindigkeit größer 210km/h sind nur Metallventile zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
RA-000503-F0-104-22~VO-5-108-67-ET45_SL2.8805.docx
Gutachten zur Erteilung des Nachtrags 06 zur ABE-Nr. 47496
Nr. : RA-000503-F0-104
Anlage-Nr. : 22

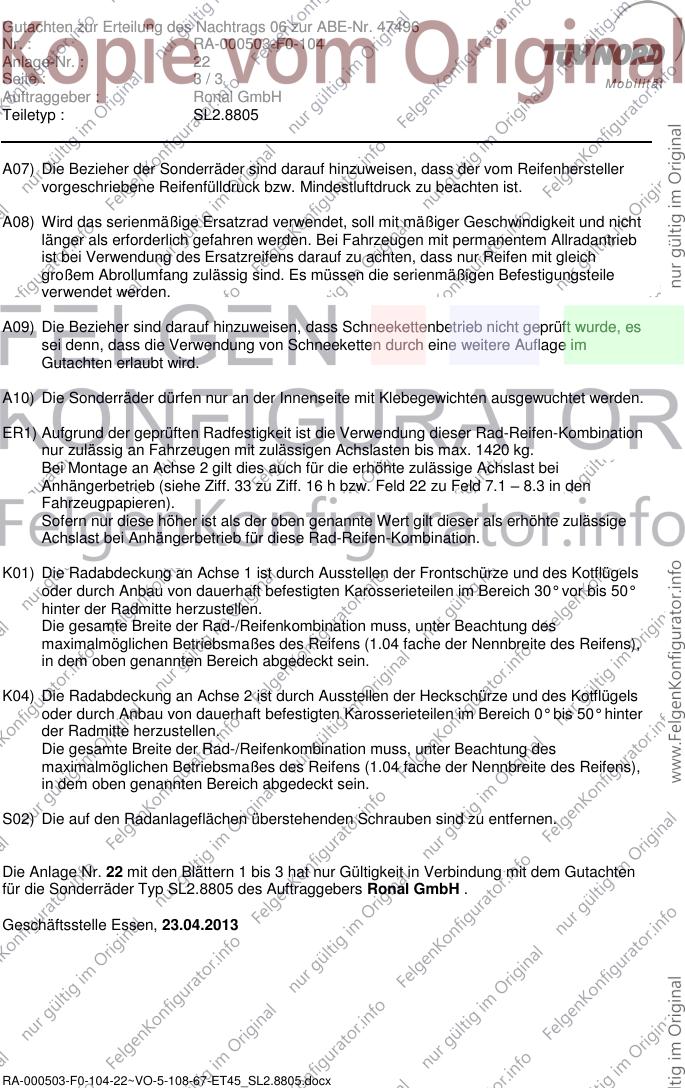

Seite : 3/3 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : SL2.8805
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
ER1) Aufgrund der geprüften Radfestigkeit ist die Verwendung dieser Rad-Reifen-Kombination
nur zulässig an Fahrzeugen mit zulässigen Achslasten bis max. 1420 kg.
Bei Montage an Achse 2 gilt dies auch für die erhöhte zulässige Achslast bei
Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1 – 8.3 in den
Fahrzeugpapieren).
Sofern nur diese höher ist als der oben genannte Wert gilt dieser als erhöhte zulässige
Achslast bei Anhängerbetrieb für diese Rad-Reifen-Kombination.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
S02) Die auf den Radanlageflächen überstehenden Schrauben sind zu entfernen.
Die Anlage Nr. 22 mit den Blättern 1 bis 3 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ SL2.8805 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 23.04.2013
