GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 21
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 01 100 2301034
Prüfgegenstand PKW-Sonderrad
Modell Monaco
Typ GINA 808
Radgröße 8Jx18 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
B5 GINA 808 B5 / Z34 Ø70,0-63,4 5/108/63,4 45 850 2260
Kennzeichnungen
KBA-Nummer 100632
Herstellerzeichen SUPERIOR Germany
Radtyp und Ausführung GINA 808 (s.o.)
Radgröße 8Jx18 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 100632*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 105
S02 Mutter M12x1,5 Kegel 60° 120 - Multipack: 105
S03 Mutter M12x1,5 Kegel 60° 125 - Multipack: 105
S04 Mutter M12x1,5 Kegel 60° 130 - Multipack: 105
S05 Mutter M14x1,5 Kegel 60° 140 - Multipack: 105A
S06 Serienschraube M14x1,5 Kegel 60° 140 31,5 Multipack: 75B
S07 Mutter M12x1,5 Kegel 60° 135 - Multipack: 105
S08 Mutter M12x1,5 Kegel 60° 140 - Multipack: 105
S09 Serienbundmutter M12x1,5 Kegel 60° 135 - Multipack: 75B
für Alu-Räder
S10 Serienschraube M14x1,5 Kegel 60° 140 34 Multipack: 75B
S11 Mutter M14x1,5 Kegel 60° 135 - Multipack: 105A
S12 Mutter M14x1,5 (Classe 10) Kegel 60° 170 - Multipack: 105B
S13 Mutter M14x1,5 (Classe 10) Kegel 60° 220 - Multipack: 105B
S14 Mutter M14x1,5 (Classe 10) Kegel 60° 204 - Multipack: 105B
S15 Serienschraube M14x1,5 Kegel 60° 180 34 Multipack: 75B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 21
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Lynk&Co
Smart
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A01 A12 A19
DM2 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A99 B02 S04
e13*2001/116*0109*.
Ford C-Max (Compact) 63-134 215/45R18 A12 A19 A58
DXA 63-134 225/40R18 T88 T92 A99 B02 KoS
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K2b V18 S07
- incl. Facelift 2015 63-134 245/35R18 A01 K1a K1b K2b K5d T88 T92
Ford Edge 132-155 235/60R18 A33 A19 A56 A99
§22 100632*00
SBF 132-155 255/55R18 A12 S13
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/60R18 A33 A19 A57 A99
SBF 110-175 255/55R18 A12 S13
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (II) 166 235/35R18 A01 K56 A12 A19 A99
DA3, DB3 59-107 235/35R18 A01 K25 K56 T86 T90 B02 Car Flh
e13*2001/116* 59-166 225/40R18 Sth S04
0144,0157*..
Ford Focus (III) 63-134 215/45R18 A12 A19 A58
DYB 63-134 225/40R18 T88 T92 A99 Car Flh
e13*2007/46*1138*.. 63-134 235/40R18 A01 K1a K8d Lim V18 S04
- incl. Facelift 2014 63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88
T92
Ford Focus (IV) 63-134 215/45R18 A12 A19 A58
DEH 63-134 225/40R18 A99 F23 Flh
e13*2007/46*1911*.. 63-134 225/45R18 KOV NoP V18
63-134 235/40R18 A01 K2b S09
63-134 245/40R18 A01 K1a K2b
Ford Focus (IV) 85-134 215/45R18 A12 A19 A58
DEH 85-134 225/40R18 A99 F24 Flh
e13*2007/46*1911*.. 85-134 225/45R18 KOV NoP V18
85-134 235/40R18 A01 K2b S09
85-134 245/40R18 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A19 A58
DEH 63-134 225/45R18 A99 Flh KMV
e13*2007/46* 63-134 235/45R18 NoP V18 S09
1911*03-.. 63-134 245/40R18
63-134 245/45R18
Ford Focus Cabrio (II) 74-107 225/40R18 A01 K56 T88 T89 A12 A19 A99
DB3 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 B02 Cbo S04
e13*2001/116*0157*. T90
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A19 A58
DA3, DA3-RS 224, 257 225/40R18 M+S A99 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 M+S S04
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A91 M+S A19 A56 A99
DYB, DYB-RS 257 235/40R18 A12 M+S Flh S04
e13*2007/46*1138*..; 257 245/35R18 A01 A12 K1a K2b M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A19 A58
§22 100632*00
DYB 136, 184 225/40R18 A99 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d S04
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A19 A58
DEH 140, 206 225/40R18 M+S A99 Car F80
e13*2007/46* 140, 206 235/40R18 Flh ML7 S09
1911*05-.. 140, 206 245/40R18 A01 K1a K2b K4i K5b K8d K9v
- ohne Track-Pack
Ford Focus Turnier (IV) 63-134 215/45R18 A12 A19 A58
DEH 63-134 225/40R18 A99 Car F24
e13*2007/46*1911*.. 63-134 225/45R18 KOV NoP V18
63-134 235/40R18 A01 K2b S09
63-134 245/40R18 A01 K1a K2b
Ford Focus Turnier Active 63-134 215/50R18 R70 A12 A19 A58
(IV) 63-134 225/45R18 A99 Car F24
DEH 63-134 235/45R18 KMV NoP V18
e13*2007/46* 63-134 245/40R18 S09
1911*03-.. 63-134 245/45R18
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A19 A58
WA6 74-149 235/40R18 T93 T95 A99 B02 V18
e13*2001/116* 74-149 235/45R18 T94 T98 S12
0185*00-23 74-149 245/40R18 T93 T97
Ford Galaxy (III) 88-177 235/50R18 A12 A19 A57
WA6, WAH6 88-177 245/45R18 T00 T96 A99 MHy NoE
e13*2001/116* 88-177 245/50R18 A01 K1a K5d V00 V18 S13
0185*24-..; 88-177 255/45R18
e13*2007/46*2374*..
- ab MJ 2016 (MK3)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A19 A58
DXA 70-134 215/45R18 R69 T93 A99 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S07
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a T95
70-134 245/35R18 A01 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A12 A19 A57
DM2 100-147 245/45R18 A99 B02 S04
e13*2001/116* 100-147 245/50R18 A01 K1a
0109*19-31 100-147 255/45R18
Ford Kuga (II) 85-134 225/50R18 R37 A12 A19 A57
DM2 85-134 225/55R18 A01 G01 R37 A99 S09
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1a K1b K2b
85-178 255/45R18
Ford Kuga (III) 88-140 225/60R18 A91 A19 A57 A99
§22 100632*00
DFK 88-140 235/55R18 A12 NoP S09
e13*2007/46*2188*..
- incl. Facelift 2024
Ford Kuga (III) PHEV 111, 112 225/60R18 A91 A19 A58 A99
DFK, DFHK 111, 112 235/55R18 A12 S09
e13*2007/46*2188*..;
e13*2018/858*
00042*..
- Plug-in Hybrid
- incl. Facelift 2024
Ford Mondeo (III) 66-150 225/35R18 K1c K2b K56 T87 A01 A12 A19
B4Y, B5Y 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A58 A99 B02
e1*98/14* Flh Sth S01
0154,0155*..
Ford Mondeo (IV) 74-176 215/45R18 A01 G40 T89 A12 A19 A58
BA7 74-176 215/45R18 R69 T89 A99 B02 Flh
e13*2001/116* 74-176 225/40R18 T88 T89 T91 X98 Lim V18 S08
0249*00-25 74-176 225/40R18 A01 G98 T88 T89 T91
- incl. Facelift 2010 74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A19 A57
BA7 85-177 225/45R18 T91 A99 Flh Lim
e13*2001/116* 85-177 235/45R18 V00 V18 S09
0249*26-.. 85-177 245/40R18 A01 K2b K6g
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Hybrid (V) 103 215/45R18 T93 A12 A19 A58
BA7-HEV, BA7H 103 225/45R18 A99 Car Lim
e13*2007/46*1485*.. 103 235/45R18 V18 S09
103 245/40R18 A01 K2b K6g
Ford Mondeo Turnier (III) 66-125 225/35R18 A01 K1a T87 A12 A19 A58
BWY 66-166 225/40R18 A01 K1a T88 T91 A99 B02 Car
e1*98/14*0156*.. S01
Ford Mondeo Turnier (IV) 74-176 215/45R18 A01 G40 T89 T93 A12 A19 A58
BA7 74-176 215/45R18 R69 T89 T93 A99 B02 Car
e13*2001/116* 74-176 225/40R18 T88 T92 X98 V18 S08
0249*00-25 74-176 225/40R18 A01 G98 T88 T92
- incl. Facelift 2010 74-176 235/40R18 A01 G40 T91 T93
74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
§22 100632*00
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier (V) 85-177 215/45R18 T89 T93 A12 A19 A57
BA7 85-177 225/45R18 A99 Car V00
e13*2001/116* 85-177 235/45R18 V18 S09
0249*26-.. 85-177 245/40R18 A01 K2b K6g
- ab MJ 2015 (MK5)
Ford Mustang Mach-E 100 225/60R18 A12 A19 A57
LSK, LSBK 100,124 225/60R18 M+S A99 Z18 S14
e13*2007/46*2387*..;
e1*2018/858*00365*..
- Elektro
Ford Puma 70-114 225/45R18 A12 A19 A58
J2K 70-114 235/45R18 A01 K1b A99 NoE NoP
e9*2007/46* 70-114 245/40R18 A01 K1a K1b K2b V18 S09
3165*00-15
Ford Puma 92, 114 225/45R18 A12 A19 A58
J2K 92, 114 235/45R18 A01 K1b A99 NoE NoP
e9*2007/46*3165*16-.. 92, 114 245/40R18 A01 K1a K1b K2b V18 S09
- ab Facelift 2024
Ford Puma Gen-e 52 (124) 225/45R18 A12 A19 A58
J2K 52 (124) 235/45R18 A99 V18 S09
e9*2007/46*3165*18-.. 52 (124) 245/40R18 A01 K1b
- Elektro
Ford Puma ST 118,147 225/45R18 A12 A19 A58
J2K 118,147 235/45R18 A01 K1b A99 NoE NoP
e9*2007/46* 118,147 245/40R18 A01 K1a K1b K2b V18 S09
3165*00-15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Puma ST 118 225/45R18 M+S A12 A19 A58
J2K 118 235/45R18 A01 K1b M+S A99 NoE NoP
e9*2007/46*3165*16-.. 118 245/40R18 A01 K1a K1b K2b M+S V18 S09
- ab Facelift 2024
Ford S-Max (I) 74-176 225/45R18 T95 A12 A19 A58
WA6 74-176 235/40R18 T93 T95 A99 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 S12
0185*00-23 74-176 245/40R18 T93 T97
Ford S-Max (II) 88-177 235/50R18 A12 A19 A57
WA6, WAH6 88-177 245/45R18 A99 MHy NoE
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K5d V00 V18 S13
0185*24-..; 88-177 255/45R18
e13*2007/46*2374*..
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A19
PH2, PJ2 A99 B02 S02
e1*2001/116*
0206*..,
§22 100632*00
0207*00-15
Ford Tourneo Courier 92 215/45R18 A91 T89 T93 A19 A58 A99
N1P 92 225/40R18 A94 T92 NoE NoP S09
e13*2018/858*00648*.. 92 225/45R18 A94 T91 T95
92 235/40R18 A12 T91 T95
92 235/45R18 A12
92 245/40R18 A12 T93 T97
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A19
PT2, PU2 A99 B02 S02
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A19 A58
Connect 55-125 225/45R18 T91 T95 A99 V18 S07
PJ2, PU2 55-125 235/40R18 T91 T95
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A12 A19 A58
Connect 55-88 225/45R18 T91 T95 A99 V18 S14
PJ2, PU2 55-88 235/40R18 T91 T95
e1*2001/116*
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 73, 74 215/45R18 A01 A91 G15 T89 T93 A19 A58 A99
Courier 73, 74 225/40R18 A94 T92 NoE NoP S09
N3P 73, 74 225/45R18 A01 A94 G15 T91 T95
e13*2018/858*00649*.. 73, 74 235/40R18 A01 A12 G15 T91 T95
- nur mit 15 Zoll 73, 74 235/45R18 A01 A12 G15
Serienbereifung 73, 74 245/40R18 A01 A12 G15 T93 T97
Ford Transit/Tourneo 73-92 215/45R18 A91 T89 T93 A19 A58 A99
Courier 73-92 225/40R18 A94 T92 NoE NoP Z16
N3P 73-92 225/45R18 A94 T91 T95 Z17 S09
e13*2018/858*00649*.. 73-92 235/40R18 A12 T91 T95
- mit 16/17 Zoll 73-92 235/45R18 A12
Serienbereifung 73-92 245/40R18 A12 T93 T97
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A19
CCX 147-219 245/40R18 K1a K42 K45 K56 A99 B02 S03
e11*98/14*0115*..
Jaguar XE 120-132 215/45R18 A10 R37 T93 A19 A58 A99
JA 120-184 225/40R18 A32 T92 Lim P35 V18
§22 100632*00
e11*2007/46*2150*.., 120-184 225/45R18 A32 T91 T95 S03
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A12
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A19 A99 B03
CC9 120-202 245/45R18 A10 Lim V18 S03
e11*2001/116*0323*. 120-202 255/45R18 A12
Jaguar XF 120-221 225/50R18 A12 R37 A19 A58 A99
JB 120-221 235/45R18 A10 R37 Lim V18 S03
e11*2007/46*2981*.., 120-280 245/45R18 A32
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A19 A99
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 S03
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A19
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A99 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S01
Land Rover Discovery 110-177 225/60R18 A98 R37 A19 A57 A99
Sport 110-177 225/65R18 A12 R37 S11
LC 110-213 235/60R18 AS9
e11*2007/46*1659*..;
e5*2007/46*1058*00-02
- bis Modelljahr 2019
Land Rover Discovery 120-150 225/60R18 A98 R37 A19 A57 A99
Sport 120-213 235/60R18 A98 MpH S11
LC
e5*2007/46*1058*01-..
- ab Modelljahr 2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

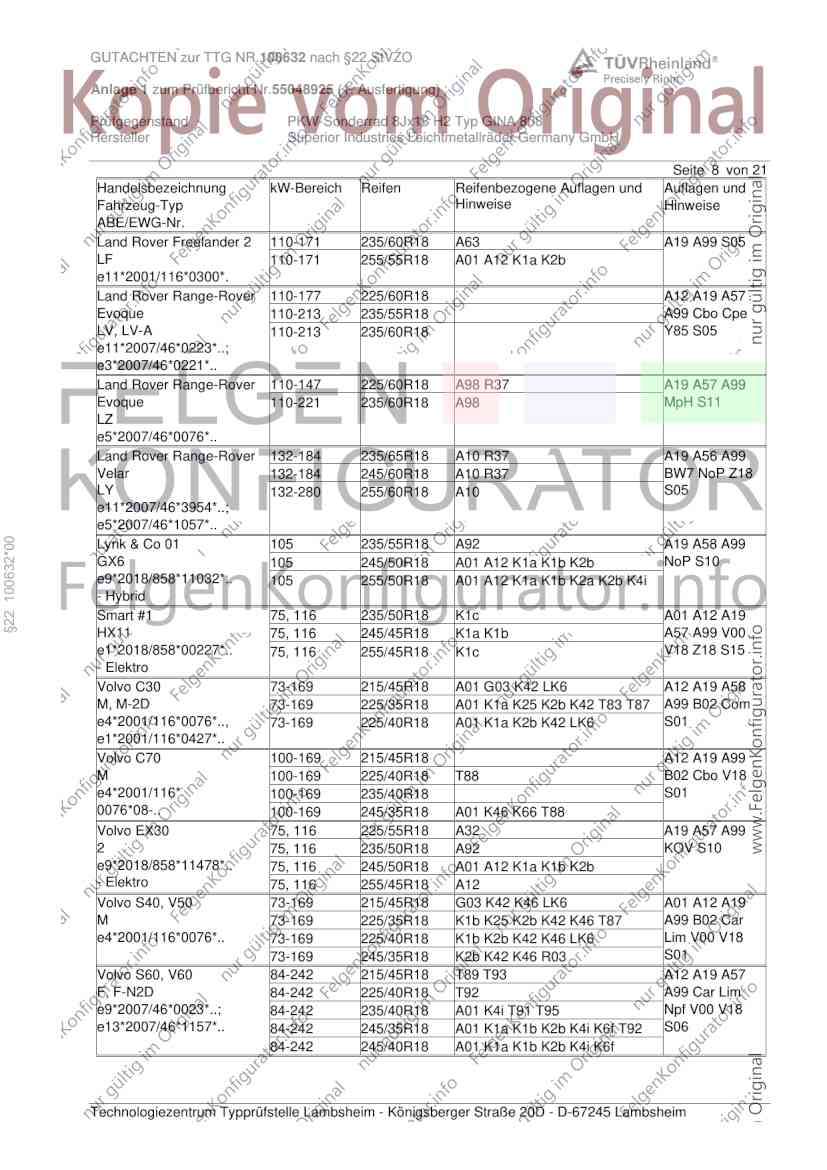

Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Freelander 2 110-171 235/60R18 A63 A19 A99 S05
LF 110-171 255/55R18 A01 A12 K1a K2b
e11*2001/116*0300*.
Land Rover Range-Rover 110-177 225/60R18 A12 A19 A57
Evoque 110-213 235/55R18 A99 Cbo Cpe
LV, LV-A 110-213 235/60R18 Y85 S05
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range-Rover 110-147 225/60R18 A98 R37 A19 A57 A99
Evoque 110-221 235/60R18 A98 MpH S11
LZ
e5*2007/46*0076*..
Land Rover Range-Rover 132-184 235/65R18 A10 R37 A19 A56 A99
Velar 132-184 245/60R18 A10 R37 BW7 NoP Z18
LY 132-280 255/60R18 A10 S05
e11*2007/46*3954*..;
e5*2007/46*1057*..
§22 100632*00
Lynk & Co 01 105 235/55R18 A92 A19 A58 A99
GX6 105 245/50R18 A01 A12 K1a K1b K2b NoP S10
e9*2018/858*11032*.. 105 255/50R18 A01 A12 K1a K1b K2a K2b K4i
- Hybrid
Smart #1 75, 116 235/50R18 K1c A01 A12 A19
HX11 75, 116 245/45R18 K1a K1b A57 A99 V00
e1*2018/858*00227*.. 75, 116 255/45R18 K1c V18 Z18 S15
- Elektro
Volvo C30 73-169 215/45R18 A01 G03 K42 LK6 A12 A19 A58
M, M-2D 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 A99 B02 Com
e4*2001/116*0076*.., 73-169 225/40R18 A01 K1a K2b K42 LK6 S01
e1*2001/116*0427*..
Volvo C70 100-169 215/45R18 A12 A19 A99
M 100-169 225/40R18 T88 B02 Cbo V18
e4*2001/116* 100-169 235/40R18 S01
0076*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo EX30 75, 116 225/55R18 A32 A19 A57 A99
2 75, 116 235/50R18 A92 KOV S10
e9*2018/858*11478*.. 75, 116 245/50R18 A01 A12 K1a K1b K2b
- Elektro 75, 116 255/45R18 A12
Volvo S40, V50 73-169 215/45R18 G03 K42 K46 LK6 A01 A12 A19
M 73-169 225/35R18 K1b K25 K2b K42 K46 T87 A99 B02 Car
e4*2001/116*0076*.. 73-169 225/40R18 K1b K2b K42 K46 LK6 Lim V00 V18
73-169 245/35R18 K2b K42 K46 R03 S01
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A19 A57
F, F-N2D 84-242 225/40R18 T92 A99 Car Lim
e9*2007/46*0023*..; 84-242 235/40R18 A01 K4i T91 T95 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/35R18 A01 K1a K1b K2b K4i K6f T92 S06
84-242 245/40R18 A01 K1a K1b K2b K4i K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

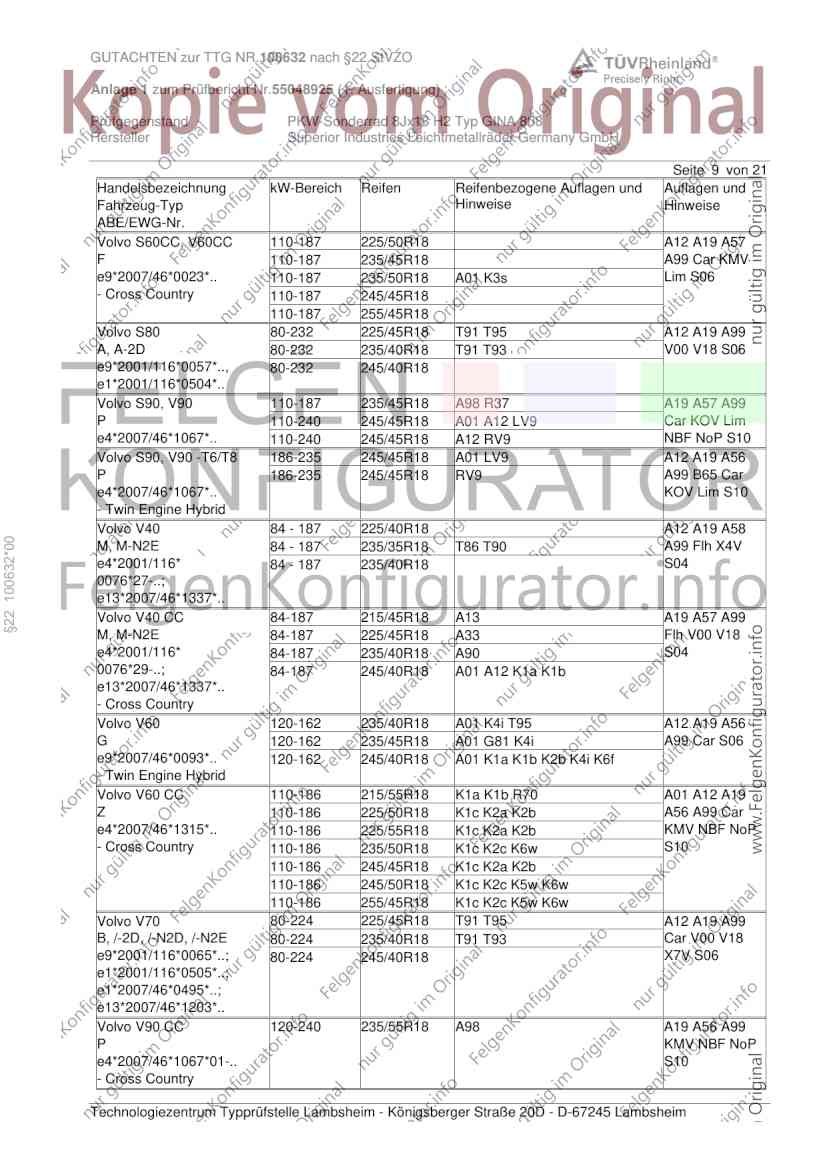

Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/50R18 A12 A19 A57
F 110-187 235/45R18 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K3s Lim S06
- Cross Country 110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A19 A99
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S06
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo S90, V90 110-187 235/45R18 A98 R37 A19 A57 A99
P 110-240 245/45R18 A01 A12 LV9 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/45R18 A12 RV9 NBF NoP S10
Volvo S90, V90 -T6/T8 186-235 245/45R18 A01 LV9 A12 A19 A56
P 186-235 245/45R18 RV9 A99 B65 Car
e4*2007/46*1067*.. KOV Lim S10
- Twin Engine Hybrid
Volvo V40 84 - 187 225/40R18 A12 A19 A58
§22 100632*00
M, M-N2E 84 - 187 235/35R18 T86 T90 A99 Flh X4V
e4*2001/116* 84 - 187 235/40R18 S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A19 A57 A99
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A90 S04
0076*29-..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 A01 K4i T95 A12 A19 A56
G 120-162 235/45R18 A01 G81 K4i A99 Car S06
e9*2007/46*0093*.. 120-162 245/40R18 A01 K1a K1b K2b K4i K6f
- Twin Engine Hybrid
Volvo V60 CC 110-186 215/55R18 K1a K1b R70 A01 A12 A19
Z 110-186 225/50R18 K1c K2a K2b A56 A99 Car
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b KMV NBF NoP
- Cross Country 110-186 235/50R18 K1c K2c K6w S10
110-186 245/45R18 K1c K2a K2b
110-186 245/50R18 K1c K2c K5w K6w
110-186 255/45R18 K1c K2c K5w K6w
Volvo V70 80-224 225/45R18 T91 T95 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S06
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 A98 A19 A56 A99
P KMV NBF NoP
e4*2007/46*1067*01-.. S10
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

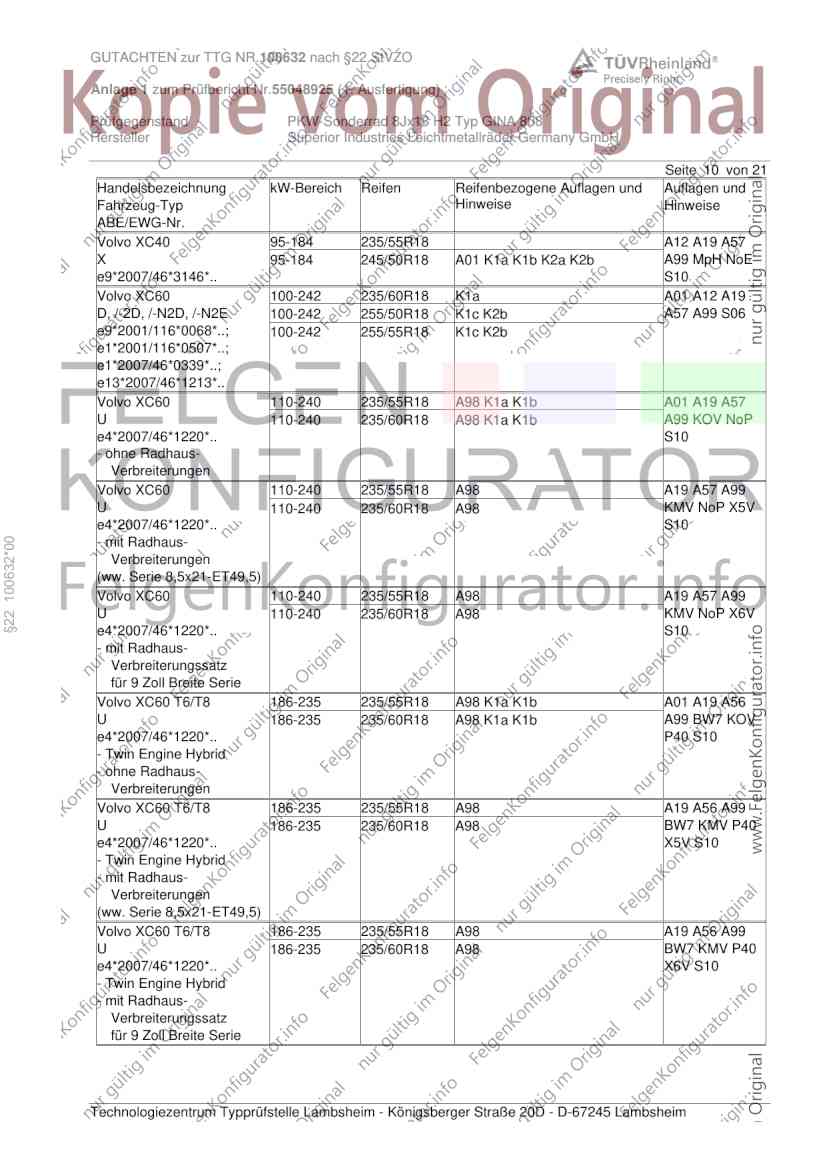

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 95-184 235/55R18 A12 A19 A57
X 95-184 245/50R18 A01 K1a K1b K2a K2b A99 MpH NoE
e9*2007/46*3146*.. S10
Volvo XC60 100-242 235/60R18 K1a A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A57 A99 S06
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 K1a K1b A01 A19 A57
U 110-240 235/60R18 A98 K1a K1b A99 KOV NoP
e4*2007/46*1220*.. S10
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP X5V
e4*2007/46*1220*.. S10
- mit Radhaus-
§22 100632*00
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP X6V
e4*2007/46*1220*.. S10
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/55R18 A98 K1a K1b A01 A19 A56
U 186-235 235/60R18 A98 K1a K1b A99 BW7 KOV
e4*2007/46*1220*.. P40 S10
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/55R18 A98 A19 A56 A99
U 186-235 235/60R18 A98 BW7 KMV P40
e4*2007/46*1220*.. X5V S10
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-ET49,5)
Volvo XC60 T6/T8 186-235 235/55R18 A98 A19 A56 A99
U 186-235 235/60R18 A98 BW7 KMV P40
e4*2007/46*1220*.. X6V S10
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

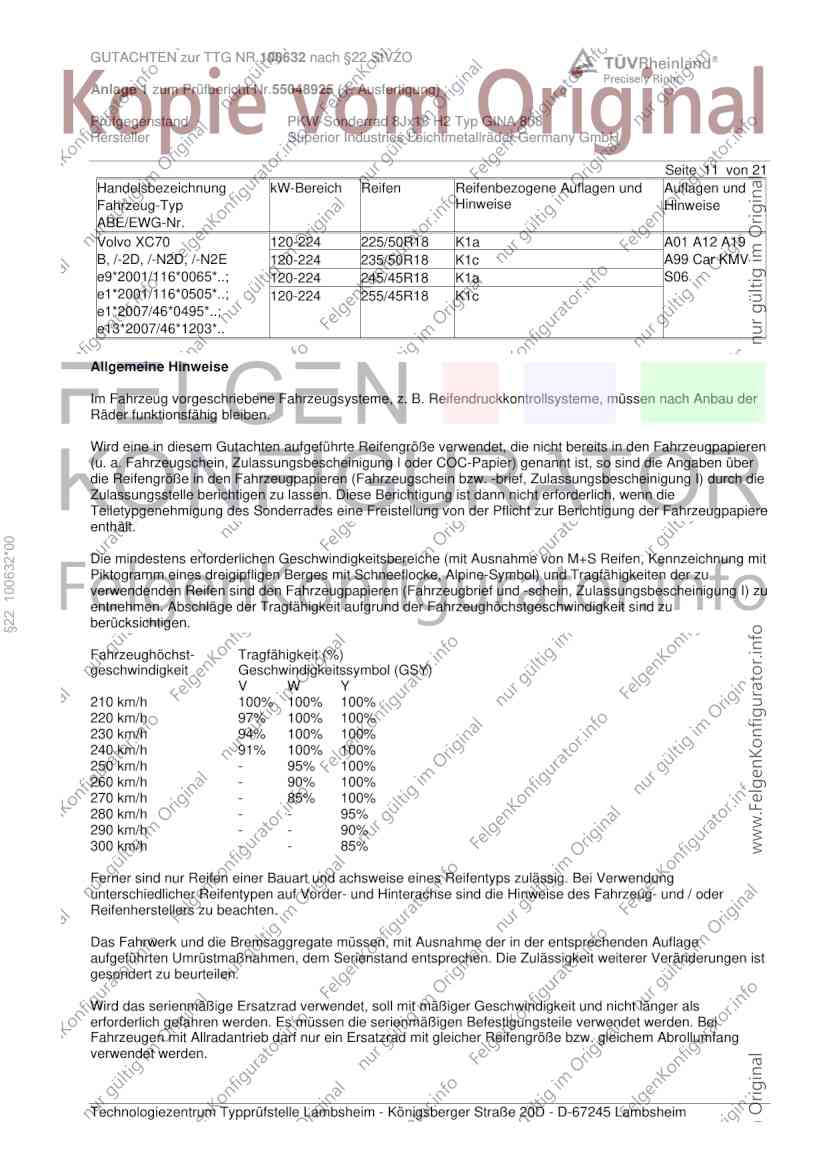

Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-224 225/50R18 K1a A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A99 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S06
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
§22 100632*00
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO

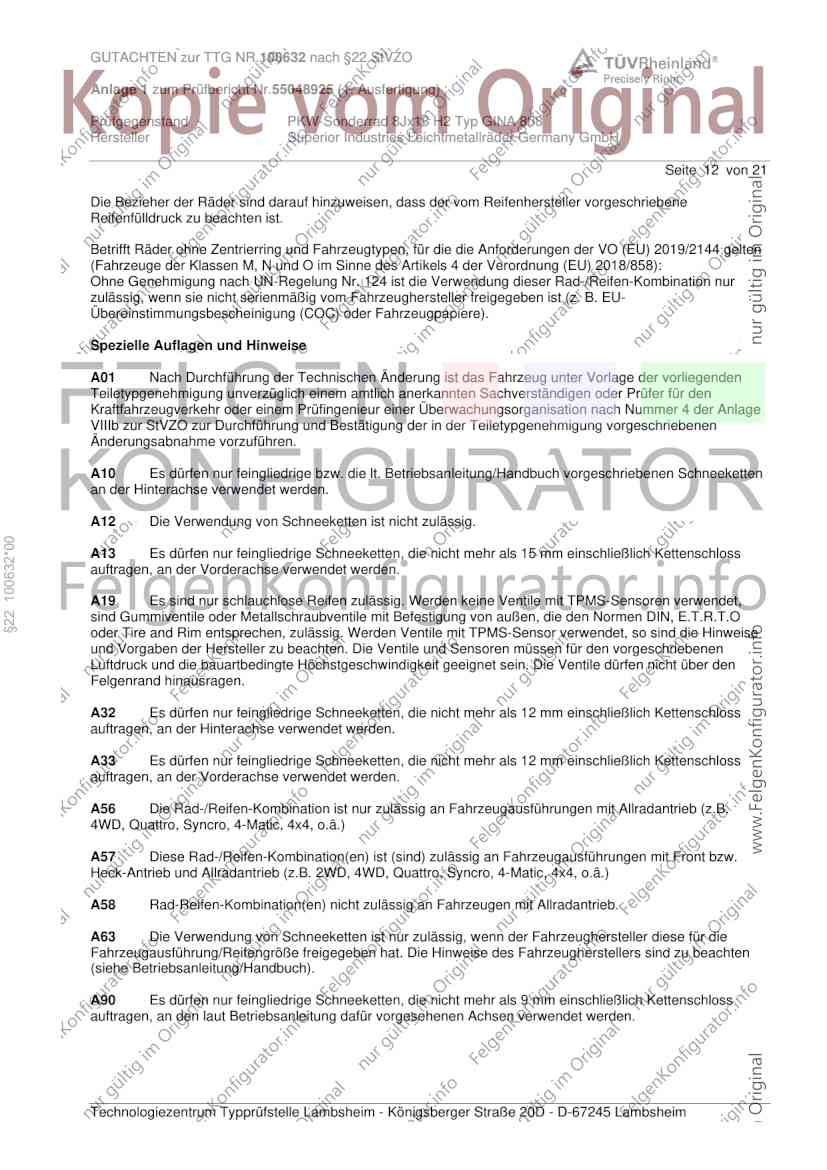

Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 21
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 100632*00
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

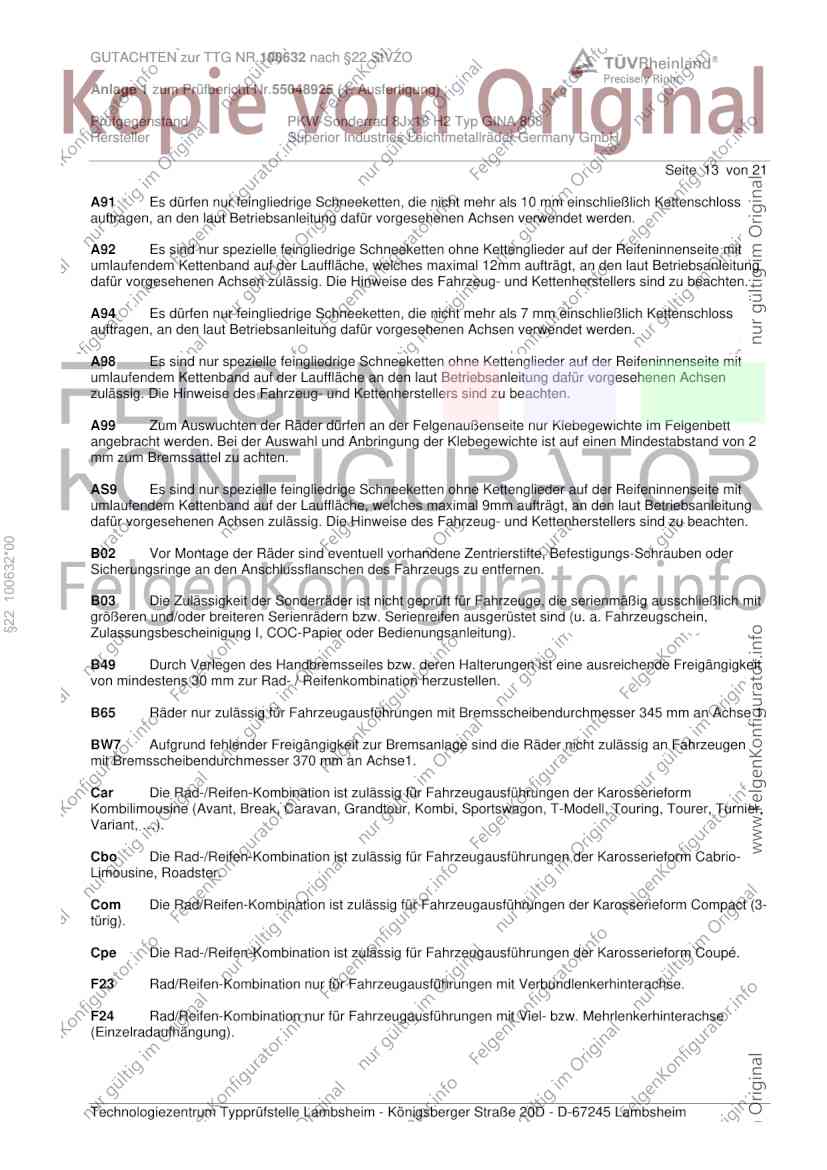

Seite 13 von 21
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A92 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 12mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen Achsen
zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite mit
umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut Betriebsanleitung
dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
§22 100632*00
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigängigkeit
von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH

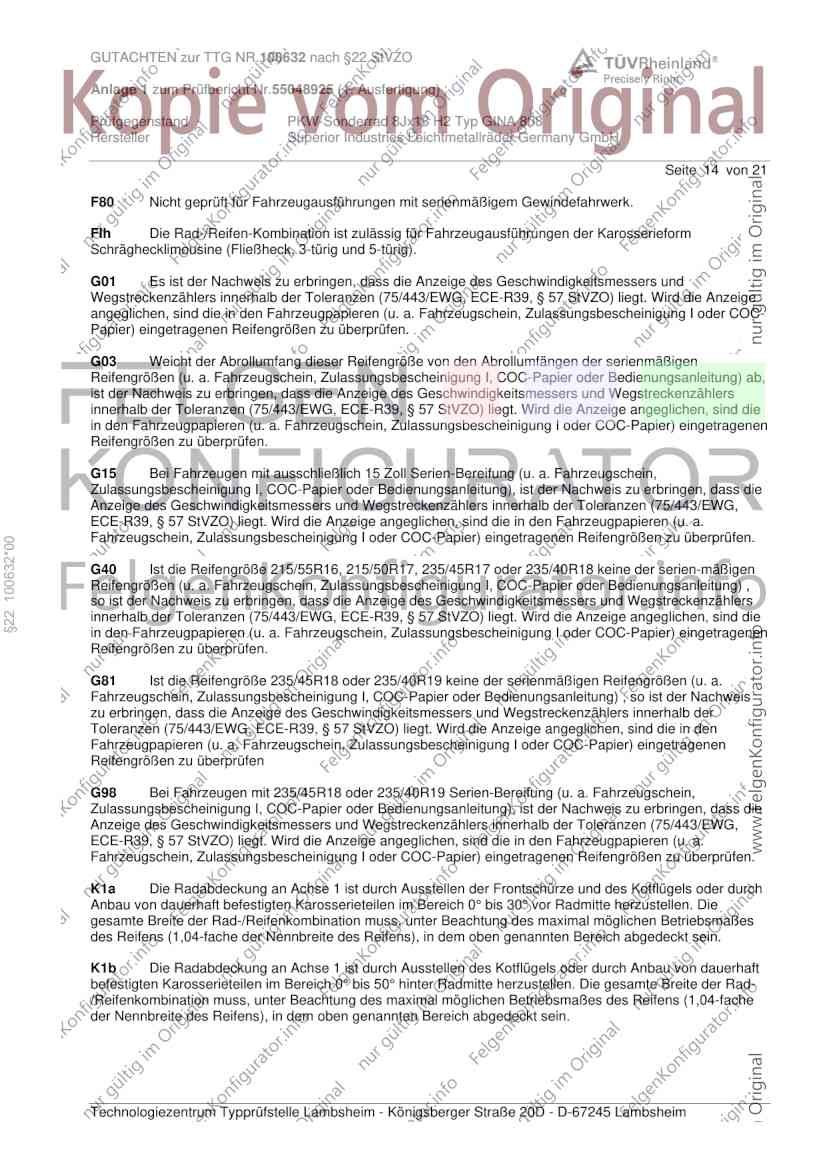

Seite 14 von 21
F80 Nicht geprüft für Fahrzeugausführungen mit serienmäßigem Gewindefahrwerk.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§22 100632*00
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 21

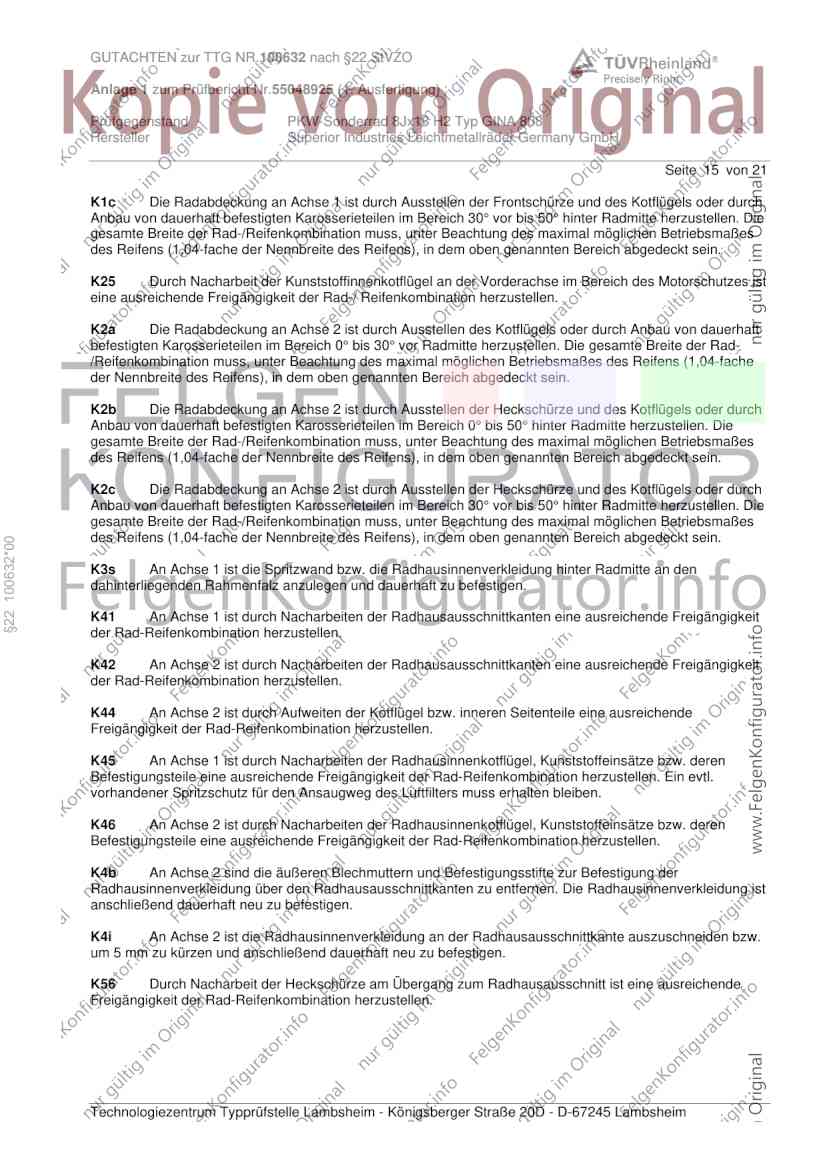

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 100632*00
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverkleidung ist
anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

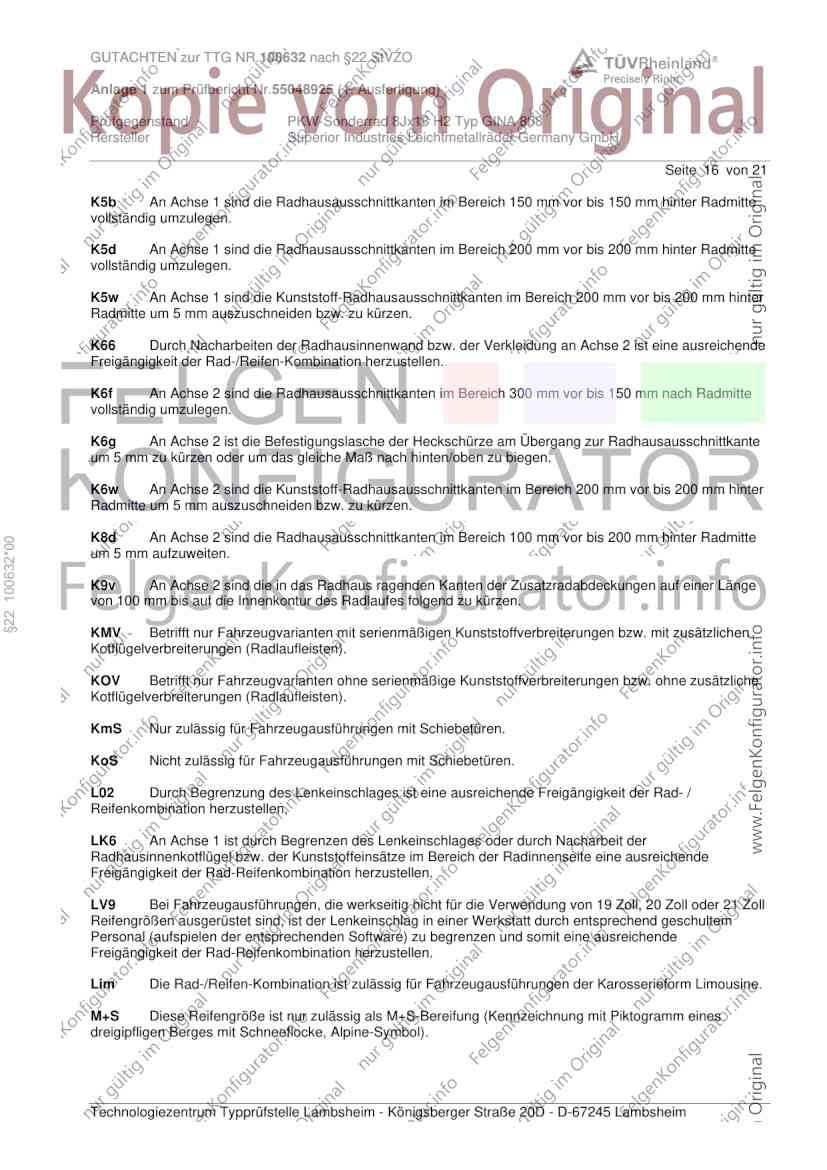

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 21
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausreichende
Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
§22 100632*00
um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll
Reifengrößen ausgerüstet sind, ist der Lenkeinschlag in einer Werkstatt durch entsprechend geschultem
Personal (aufspielen der entsprechenden Software) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).

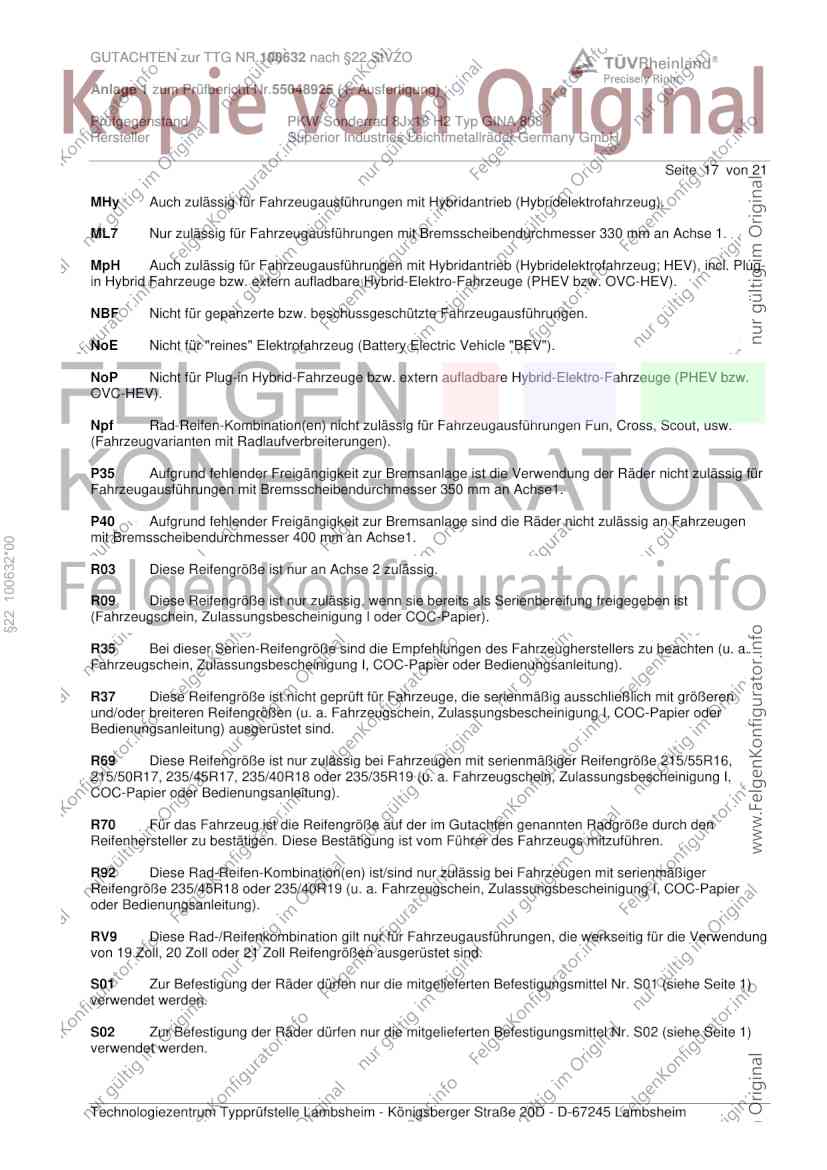

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 21
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
ML7 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm an Achse 1.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 400 mm an Achse1.
§22 100632*00
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Verwendung
von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.

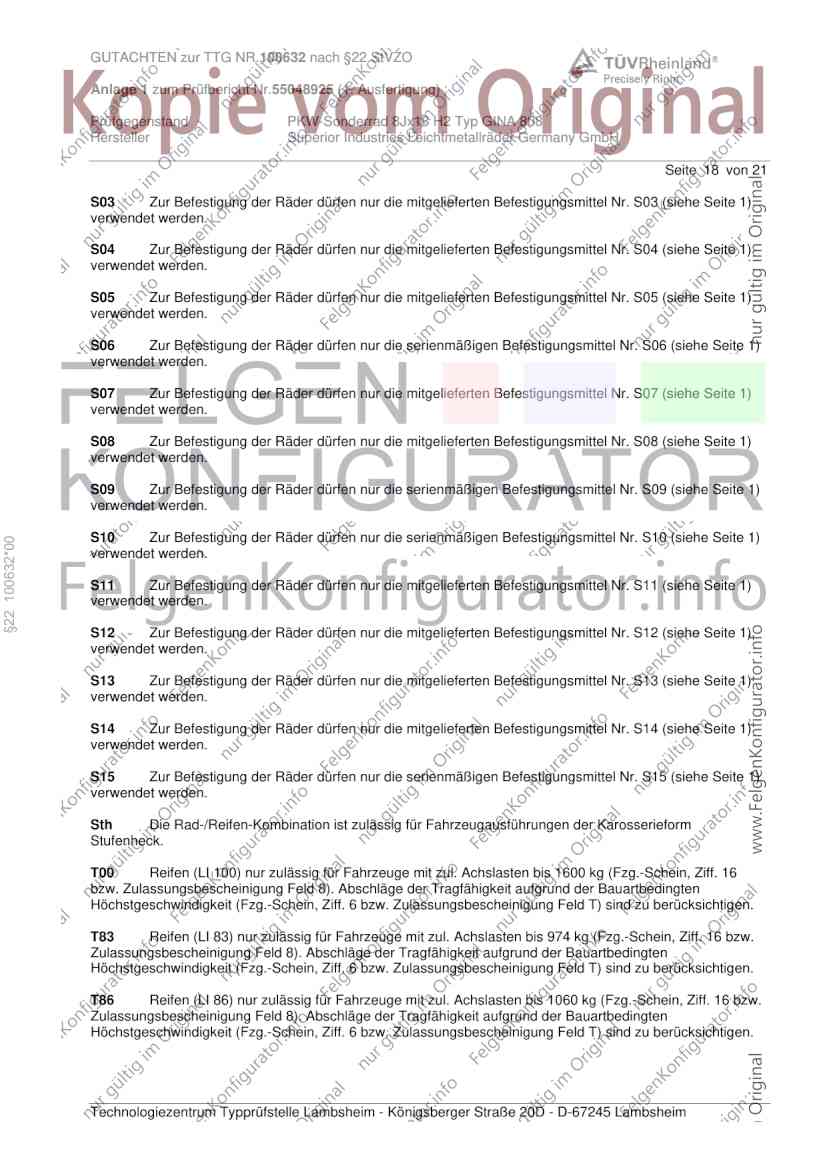

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 21
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe Seite 1)
§22 100632*00
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe Seite 1)
verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe Seite 1)
verwendet werden.
S15 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S15 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.

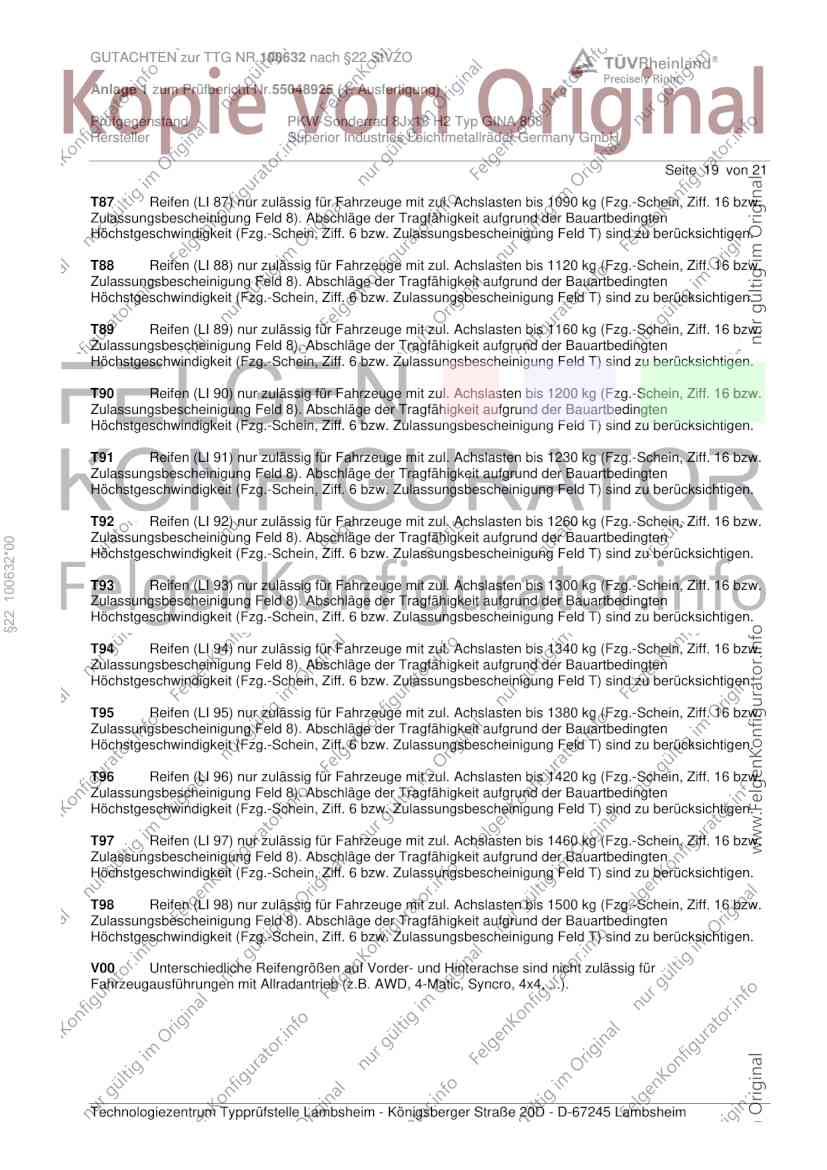

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 21
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100632*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 21
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 235/65R18 255/60R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
§22 100632*00
Nr. 18 255/40R18 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-ET38,5
ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country ww.
Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100632 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55048925 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ GINA 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 21
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. November 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
§22 100632*00
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum August 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. November 2025
Blauth 00458377.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
