GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 15
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 01 100 2301034
Prüfgegenstand PKW-Sonderrad
Modell Monaco
Typ GINA 859
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
B7 GINA 859 B7 / Z15 Ø70,0-66,6 5/112/66,6 48 900 2260
Kennzeichnungen
KBA-Nummer 100634
Herstellerzeichen SUPERIOR Germany
Radtyp und Ausführung GINA 859 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET.. (s.o.)
§22 100634*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 130 30 Multipack: 44
S02 Schraube M14x1,5 Kegel 60° 150 30 Multipack: 44
S03 Schraube M14x1,5 Kegel 60° 160 30 Multipack: 44
S04 Schraube M14x1,5 Kegel 60° 180 30 Multipack: 44
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 66, 80 215/35R19 T85 Y18 A12 A19 A57
176, 245G 66, 80 235/30R19 A01 K1a K2b T86 Y18 A99 Flh S01
e1*2007/46*0928*..; 66-160 225/35R19 A01 K2b T88
e1*2001/116* 66-160 235/30R19 A01 K1a K2b NoD T86
0470*04-.. 66-160 235/35R19 A01 G86 K1a K2b K5d T87 T91
75,90,115 215/35R19 NoD T85
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG CLA 35 225 225/40R19 M+S A12 A19 A56
F2CLA 225 235/35R19 A01 K5d T91 A99 Lim S01
e1*2007/46*1912*.. 225 245/35R19 A01 K4i K5d K6f K7a K9v
225 255/35R19 A01 K1a K1b K2c K4i K5d K6f
K7i K9v
AMG CLA 35 Shooting 225 225/40R19 M+S A12 A19 A56
Brake 225 235/35R19 A01 K5d T91 A99 Car S01
F2CLA 225 245/35R19 A01 K4i K5d K6f K7a K9v
e1*2007/46*1912*.. 225 255/35R19 A01 K1a K1b K2c K4i K5d K6f
K7i K9v
AMG GLA 35 225 235/50R19 A12 A19 A56 A99
F2B 225 245/45R19 A90 S01
e1*2007/46*1909*.. 225 255/45R19 A12
AMG GLB 35 225 235/50R19 A12 A19 A56 A99
F2B 225 245/45R19 A90 S01
e1*2007/46*1909*.. 225 255/45R19 A12
C-Klasse 85-190 225/40R19 T89 T93 A12 A19 A58
§22 100634*00
204 85-190 235/35R19 T91 A99 Lim NoP
e1*2001/116* 85-190 245/35R19 R03 T89 T93 V19 S01
0431*29-.. 85-190 255/35R19 A01 K2b R03 T92 T96
- incl. Facelift 2018 85-190 255/35R19 K2h R03 T92 T96
(FIN: W..205...)
C-Klasse 115-225 225/35R19 Cpe R03 T84 T88 A12 A19 A99
204 88-215 225/35R19 Lim R03 T88 V19 S01
e1*2001/116*0431*.. 88-225 225/35R19 Cpe Lim R02 T84 T88
- Limousine/Coupe 88-225 235/35R19 Cpe Lim R02 T87 T91
- incl. Facelift 2011 88-225 235/35R19 A01 Cpe G01 Lim R03 T87 T91
(FIN: WDD204...) 88-225 245/30R19 A01 Cpe K1a K1b K2b K41 K42
K56 Lim T89
88-225 255/30R19 A01 Cpe K2b K42 K56 Lim R03
T91
C-Klasse Coupé / Cabrio 110-190 225/40R19 A12 A19 A58
204 110-190 235/35R19 T91 A99 Cbo Cpe
e1*2001/116* 110-190 245/35R19 R03 V19 S01
0431*37-.. 110-190 255/35R19 A01 K2b R03
(Baureihe 205) 110-190 255/35R19 K2h R03
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/40R19 R02 A12 A19 A58
204 143, 155 225/40R19 M+S R03 T93 A99 Lim V19
e1*2001/116* 143, 155 245/35R19 R03 T93 S01
0431*35-.. 143, 155 255/35R19 A01 K2b R03 T96
- Plug-in Hybrid 143, 155 255/35R19 K2h R03 T96
(FIN: W..205...)
C-Klasse T-Modell 115,135 245/30R19 K1a K1b K2b K41 K42 K56 T89 A01 A12 A19
204K 88-225 225/35R19 R02 T84 T88 A99 Car V19
e1*2001/116*0457*.. 88-225 235/35R19 R02 T87 T91 S01
- incl. Facelift 2011 88-225 235/35R19 G01 R03 T91
(FIN: WDD204...) 88-225 255/30R19 K2b K42 K56 R03 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

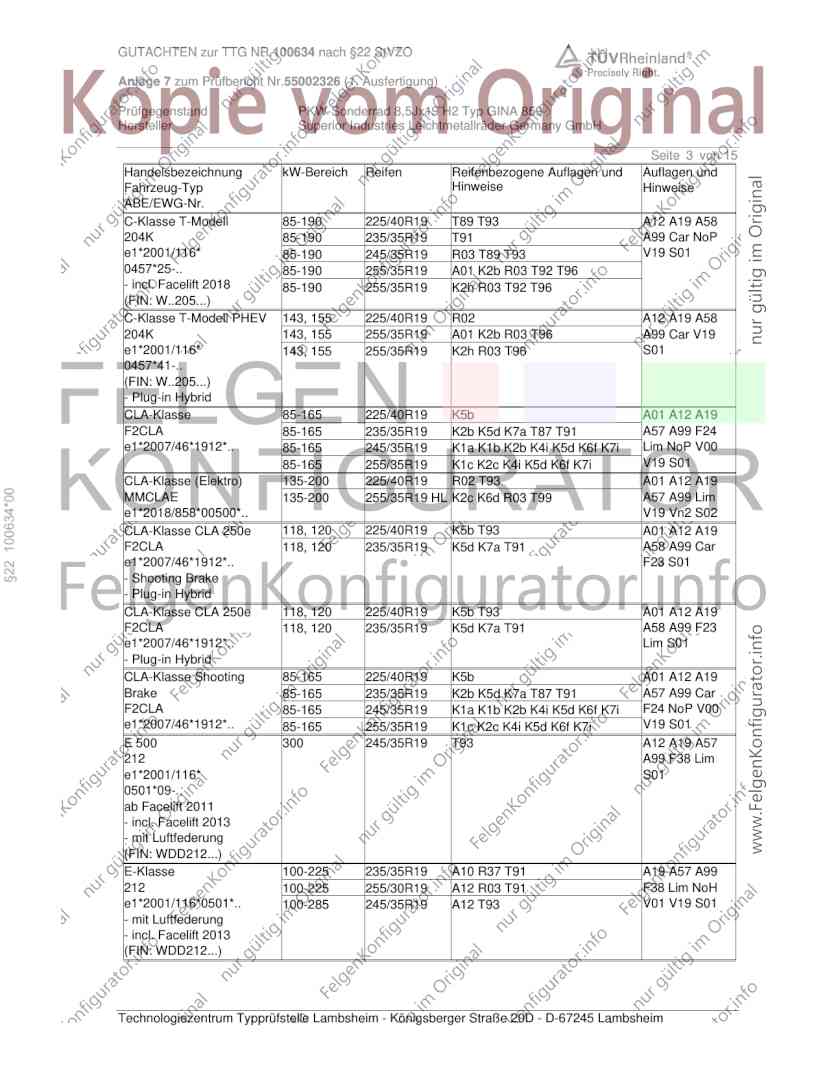

Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-190 225/40R19 T89 T93 A12 A19 A58
204K 85-190 235/35R19 T91 A99 Car NoP
e1*2001/116* 85-190 245/35R19 R03 T89 T93 V19 S01
0457*25-.. 85-190 255/35R19 A01 K2b R03 T92 T96
- incl. Facelift 2018 85-190 255/35R19 K2h R03 T92 T96
(FIN: W..205...)
C-Klasse T-Modell PHEV 143, 155 225/40R19 R02 A12 A19 A58
204K 143, 155 255/35R19 A01 K2b R03 T96 A99 Car V19
e1*2001/116* 143, 155 255/35R19 K2h R03 T96 S01
0457*41-..
(FIN: W..205...)
- Plug-in Hybrid
CLA-Klasse 85-165 225/40R19 K5b A01 A12 A19
F2CLA 85-165 235/35R19 K2b K5d K7a T87 T91 A57 A99 F24
e1*2007/46*1912*.. 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i Lim NoP V00
85-165 255/35R19 K1c K2c K4i K5d K6f K7i V19 S01
CLA-Klasse (Elektro) 135-200 225/40R19 R02 T93 A01 A12 A19
§22 100634*00
MMCLAE 135-200 255/35R19 HL K2c K6d R03 T99 A57 A99 Lim
e1*2018/858*00500*.. V19 Vn2 S02
CLA-Klasse CLA 250e 118, 120 225/40R19 K5b T93 A01 A12 A19
F2CLA 118, 120 235/35R19 K5d K7a T91 A58 A99 Car
e1*2007/46*1912*.. F23 S01
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 225/40R19 K5b T93 A01 A12 A19
F2CLA 118, 120 235/35R19 K5d K7a T91 A58 A99 F23
e1*2007/46*1912*.. Lim S01
- Plug-in Hybrid
CLA-Klasse Shooting 85-165 225/40R19 K5b A01 A12 A19
Brake 85-165 235/35R19 K2b K5d K7a T87 T91 A57 A99 Car
F2CLA 85-165 245/35R19 K1a K1b K2b K4i K5d K6f K7i F24 NoP V00
e1*2007/46*1912*.. 85-165 255/35R19 K1c K2c K4i K5d K6f K7i V19 S01
E 500 300 245/35R19 T93 A12 A19 A57
212 A99 F38 Lim
e1*2001/116* S01
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 A10 R37 T91 A19 A57 A99
212 100-225 255/30R19 A12 R03 T91 F38 Lim NoH
e1*2001/116*0501*.. 100-285 245/35R19 A12 T93 V01 V19 S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

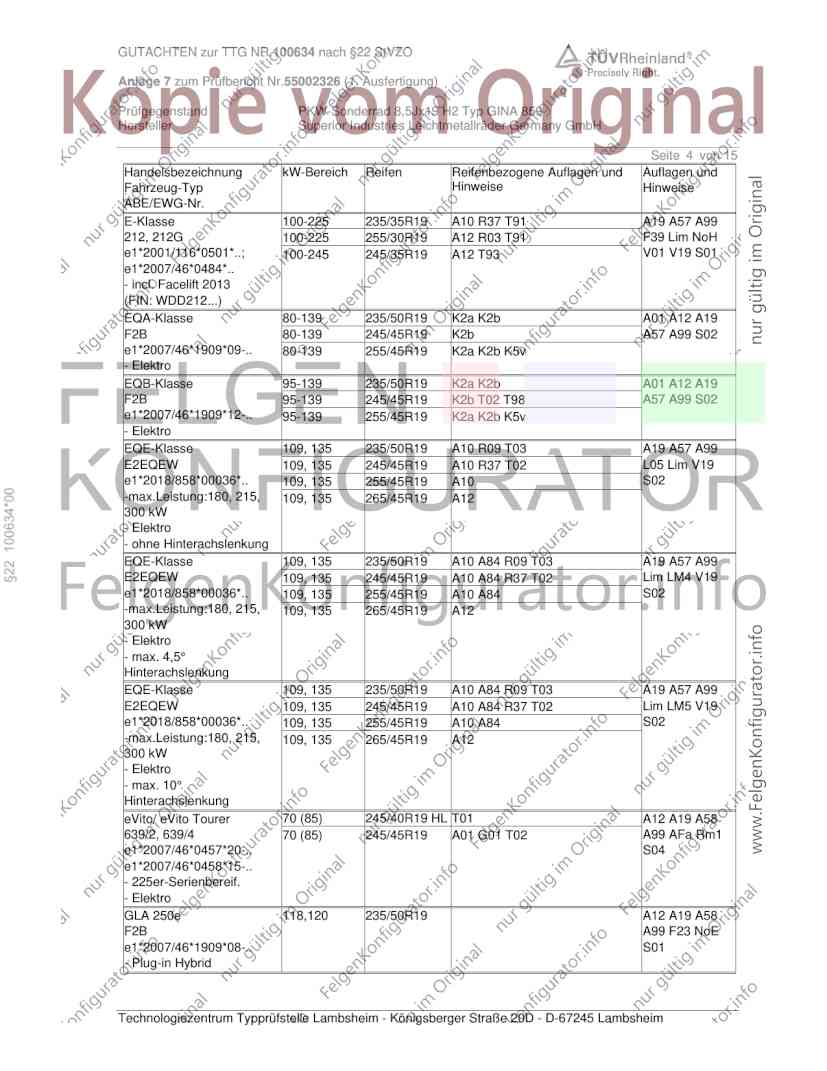

Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 A10 R37 T91 A19 A57 A99
212, 212G 100-225 255/30R19 A12 R03 T91 F39 Lim NoH
e1*2001/116*0501*..; 100-245 245/35R19 A12 T93 V01 V19 S01
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
EQA-Klasse 80-139 235/50R19 K2a K2b A01 A12 A19
F2B 80-139 245/45R19 K2b A57 A99 S02
e1*2007/46*1909*09-.. 80-139 255/45R19 K2a K2b K5v
- Elektro
EQB-Klasse 95-139 235/50R19 K2a K2b A01 A12 A19
F2B 95-139 245/45R19 K2b T02 T98 A57 A99 S02
e1*2007/46*1909*12-.. 95-139 255/45R19 K2a K2b K5v
- Elektro
EQE-Klasse 109, 135 235/50R19 A10 R09 T03 A19 A57 A99
E2EQEW 109, 135 245/45R19 A10 R37 T02 L05 Lim V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 S02
§22 100634*00
-max.Leistung:180, 215, 109, 135 265/45R19 A12
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A10 A84 R09 T03 A19 A57 A99
E2EQEW 109, 135 245/45R19 A10 A84 R37 T02 Lim LM4 V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 S02
-max.Leistung:180, 215, 109, 135 265/45R19 A12
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 A10 A84 R09 T03 A19 A57 A99
E2EQEW 109, 135 245/45R19 A10 A84 R37 T02 Lim LM5 V19
e1*2018/858*00036*.. 109, 135 255/45R19 A10 A84 S02
-max.Leistung:180, 215, 109, 135 265/45R19 A12
300 kW
- Elektro
- max. 10°
Hinterachslenkung
eVito/ eVito Tourer 70 (85) 245/40R19 HL T01 A12 A19 A58
639/2, 639/4 70 (85) 245/45R19 A01 G01 T02 A99 AFa Rm1
e1*2007/46*0457*20-.. S04
e1*2007/46*0458*15-..
- 225er-Serienbereif.
- Elektro
GLA 250e 118,120 235/50R19 A12 A19 A58
F2B A99 F23 NoE
e1*2007/46*1909*08-.. S01
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

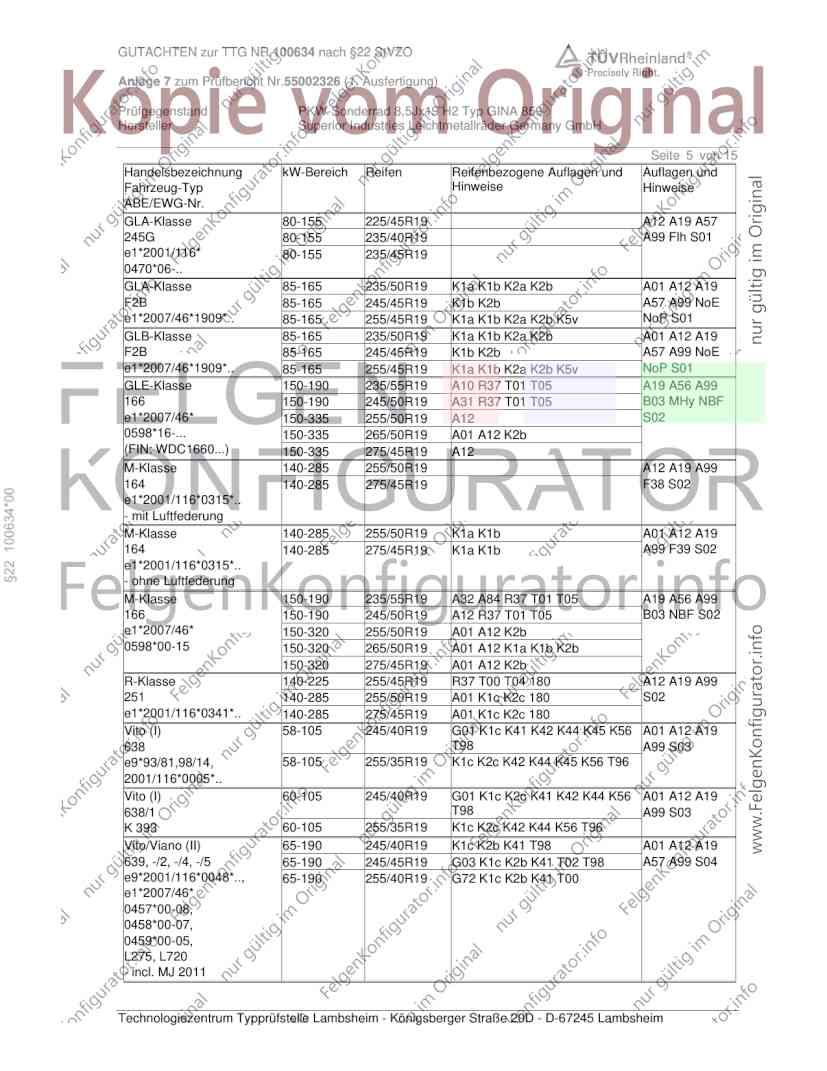

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 80-155 225/45R19 A12 A19 A57
245G 80-155 235/40R19 A99 Flh S01
e1*2001/116* 80-155 235/45R19
0470*06-..
GLA-Klasse 85-165 235/50R19 K1a K1b K2a K2b A01 A12 A19
F2B 85-165 245/45R19 K1b K2b A57 A99 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v NoP S01
GLB-Klasse 85-165 235/50R19 K1a K1b K2a K2b A01 A12 A19
F2B 85-165 245/45R19 K1b K2b A57 A99 NoE
e1*2007/46*1909*.. 85-165 255/45R19 K1a K1b K2a K2b K5v NoP S01
GLE-Klasse 150-190 235/55R19 A10 R37 T01 T05 A19 A56 A99
166 150-190 245/50R19 A31 R37 T01 T05 B03 MHy NBF
e1*2007/46* 150-335 255/50R19 A12 S02
0598*16-... 150-335 265/50R19 A01 A12 K2b
(FIN: WDC1660...) 150-335 275/45R19 A12
M-Klasse 140-285 255/50R19 A12 A19 A99
164 140-285 275/45R19 F38 S02
§22 100634*00
e1*2001/116*0315*..
- mit Luftfederung
M-Klasse 140-285 255/50R19 K1a K1b A01 A12 A19
164 140-285 275/45R19 K1a K1b A99 F39 S02
e1*2001/116*0315*..
- ohne Luftfederung
M-Klasse 150-190 235/55R19 A32 A84 R37 T01 T05 A19 A56 A99
166 150-190 245/50R19 A12 R37 T01 T05 B03 NBF S02
e1*2007/46* 150-320 255/50R19 A01 A12 K2b
0598*00-15 150-320 265/50R19 A01 A12 K1a K1b K2b
150-320 275/45R19 A01 A12 K2b
R-Klasse 140-225 255/45R19 R37 T00 T04 180 A12 A19 A99
251 140-285 255/50R19 A01 K1c K2c 180 S02
e1*2001/116*0341*.. 140-285 275/45R19 A01 K1c K2c 180
Vito (I) 58-105 245/40R19 G01 K1c K41 K42 K44 K45 K56 A01 A12 A19
638 T98 A99 S03
e9*93/81,98/14, 58-105 255/35R19 K1c K2c K42 K44 K45 K56 T96
2001/116*0005*..
Vito (I) 60-105 245/40R19 G01 K1c K2c K41 K42 K44 K56 A01 A12 A19
638/1 T98 A99 S03
K 393 60-105 255/35R19 K1c K2c K42 K44 K56 T96
Vito/Viano (II) 65-190 245/40R19 K1c K2b K41 T98 A01 A12 A19
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 T02 T98 A57 A99 S04
e9*2001/116*0048*.., 65-190 255/40R19 G72 K1c K2b K41 T00
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

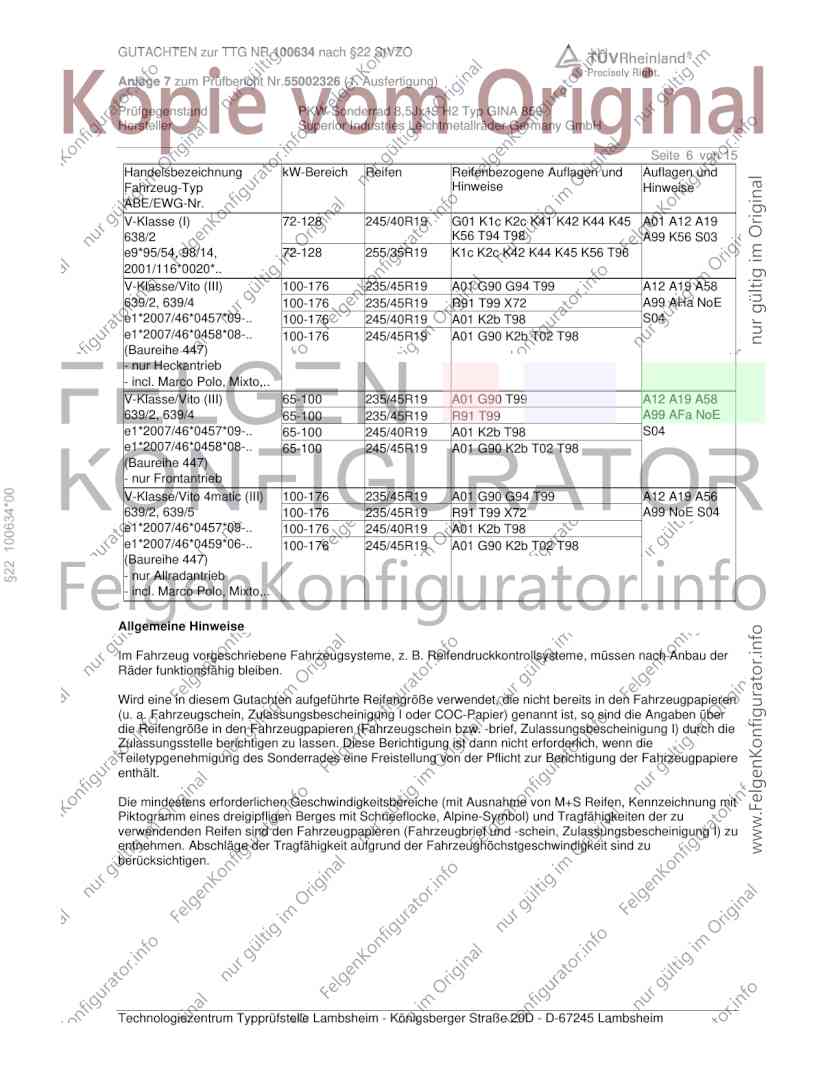

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse (I) 72-128 245/40R19 G01 K1c K2c K41 K42 K44 K45 A01 A12 A19
638/2 K56 T94 T98 A99 K56 S03
e9*95/54, 98/14, 72-128 255/35R19 K1c K2c K42 K44 K45 K56 T96
2001/116*0020*..
V-Klasse/Vito (III) 100-176 235/45R19 A01 G90 G94 T99 A12 A19 A58
639/2, 639/4 100-176 235/45R19 R91 T99 X72 A99 AHa NoE
e1*2007/46*0457*09-.. 100-176 245/40R19 A01 K2b T98 S04
e1*2007/46*0458*08-.. 100-176 245/45R19 A01 G90 K2b T02 T98
(Baureihe 447)
- nur Heckantrieb
- incl. Marco Polo, Mixto,..
V-Klasse/Vito (III) 65-100 235/45R19 A01 G90 T99 A12 A19 A58
639/2, 639/4 65-100 235/45R19 R91 T99 A99 AFa NoE
e1*2007/46*0457*09-.. 65-100 245/40R19 A01 K2b T98 S04
e1*2007/46*0458*08-.. 65-100 245/45R19 A01 G90 K2b T02 T98
(Baureihe 447)
- nur Frontantrieb
§22 100634*00
V-Klasse/Vito 4matic (III) 100-176 235/45R19 A01 G90 G94 T99 A12 A19 A56
639/2, 639/5 100-176 235/45R19 R91 T99 X72 A99 NoE S04
e1*2007/46*0457*09-.. 100-176 245/40R19 A01 K2b T98
e1*2007/46*0459*06-.. 100-176 245/45R19 A01 G90 K2b T02 T98
(Baureihe 447)
- nur Allradantrieb
- incl. Marco Polo, Mixto,..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 15

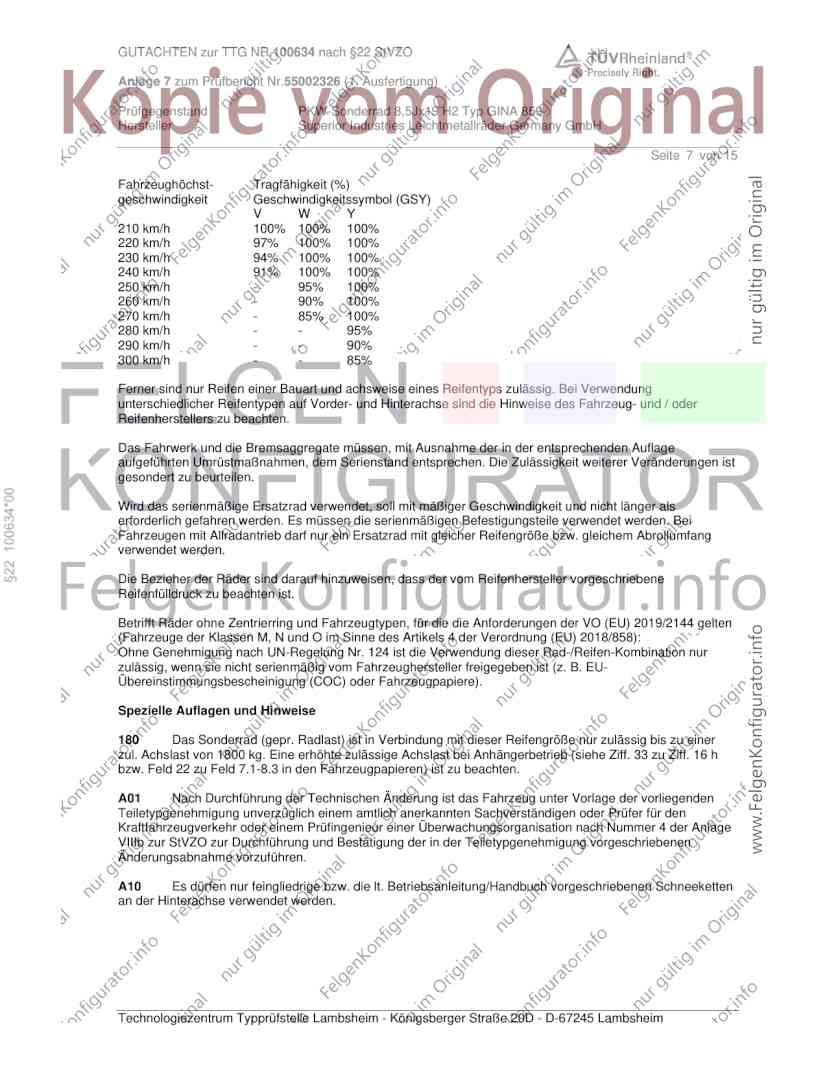

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
§22 100634*00
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

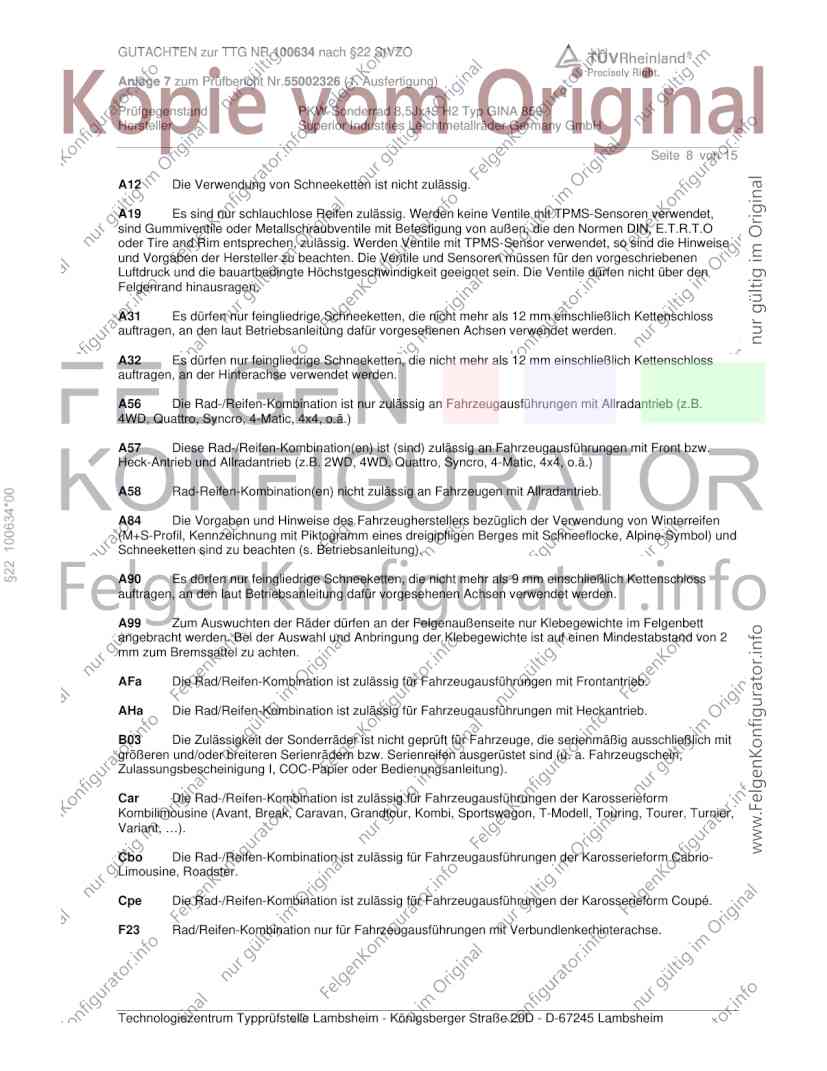

Seite 8 von 15
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§22 100634*00
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 15

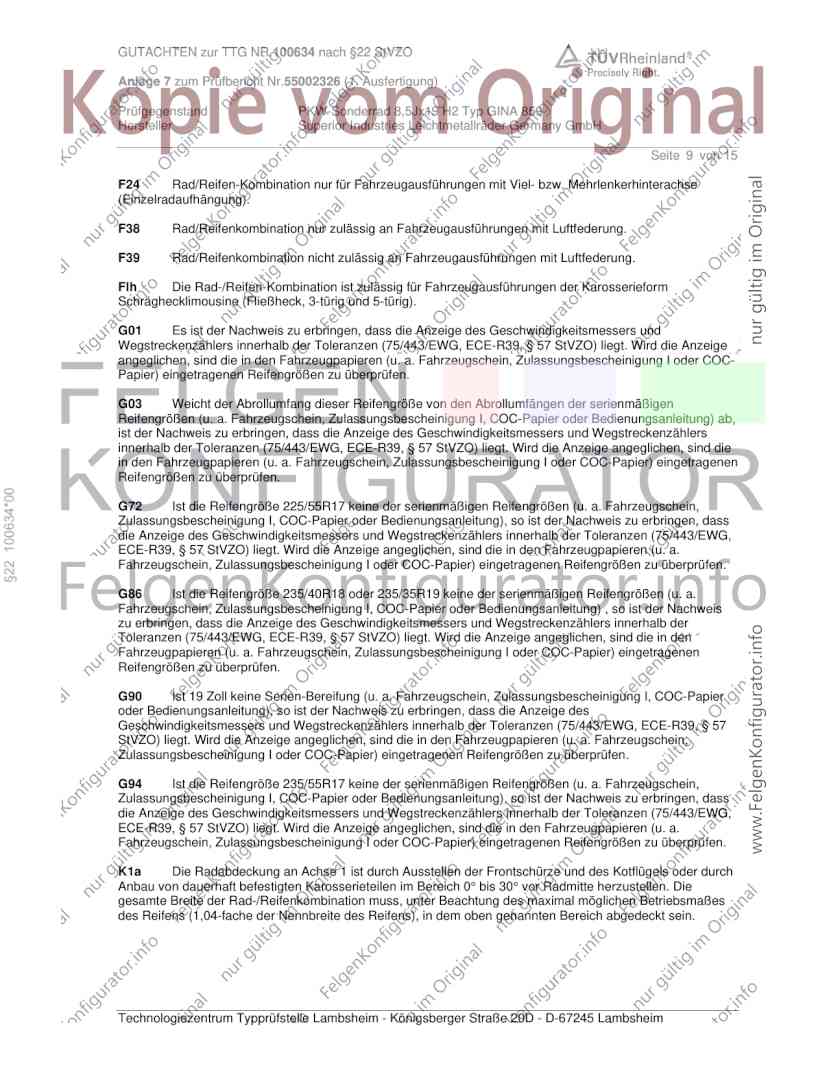

F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
§22 100634*00
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 15

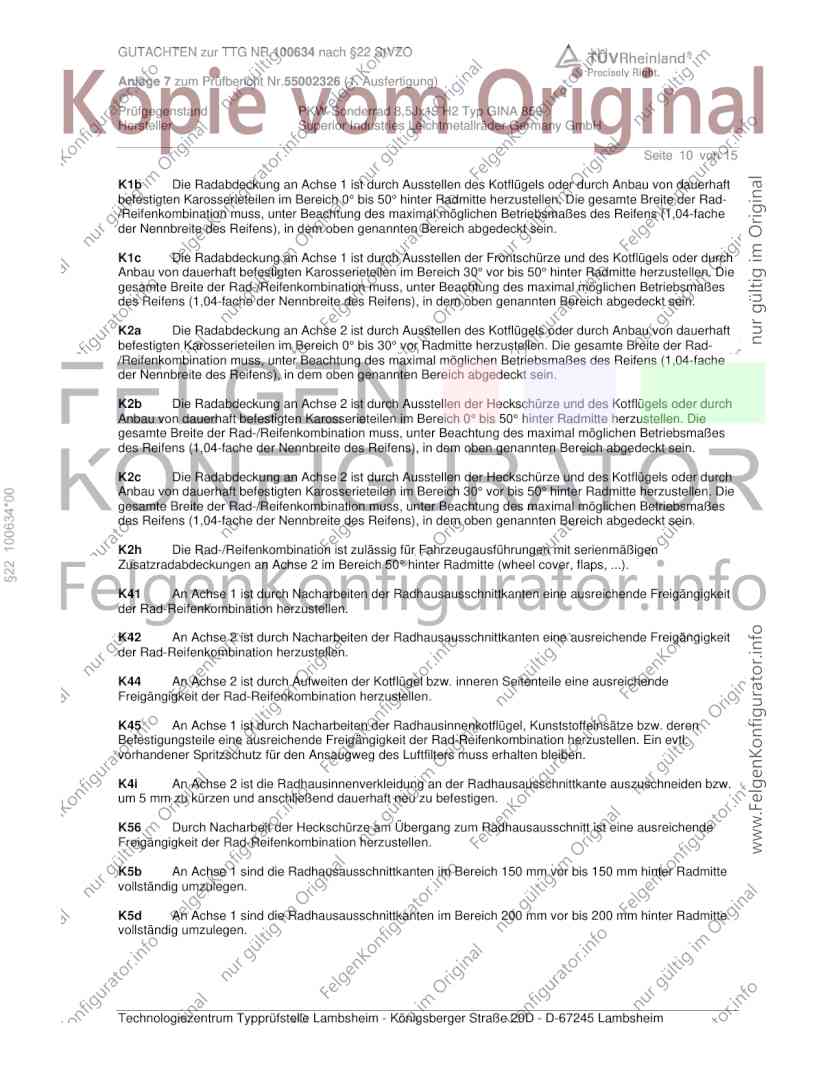

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
§22 100634*00
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

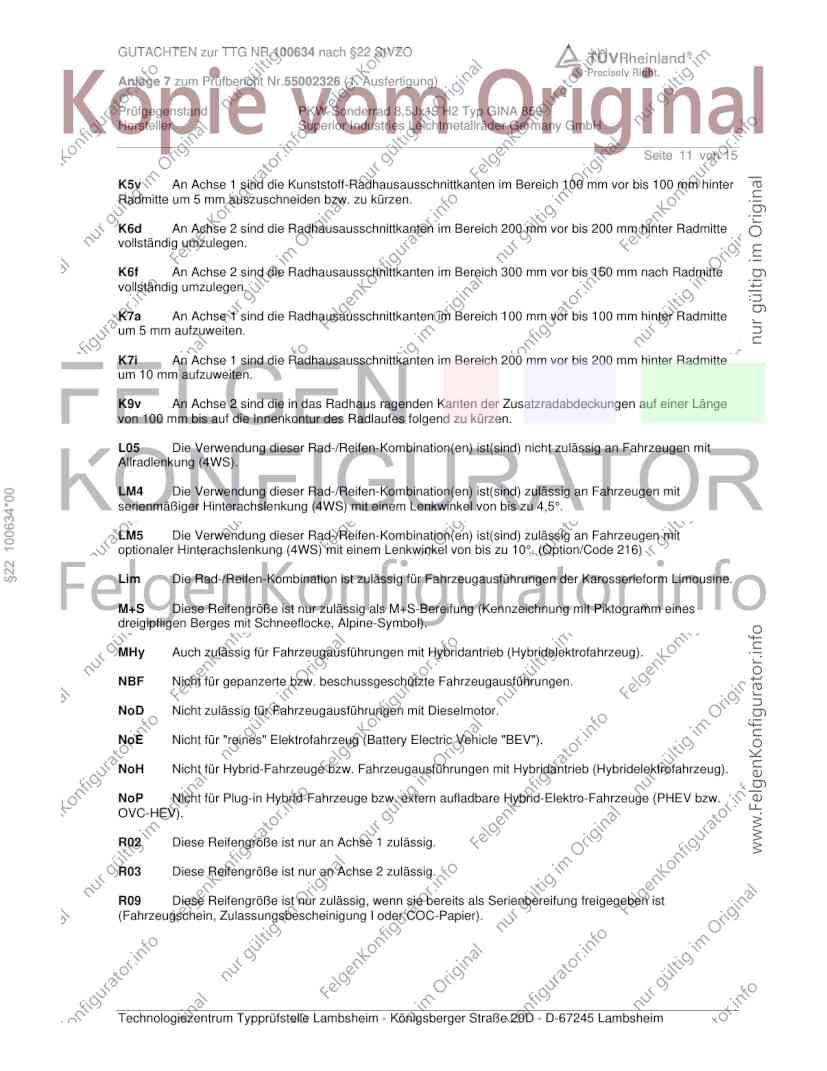

Seite 11 von 15
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
§22 100634*00
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

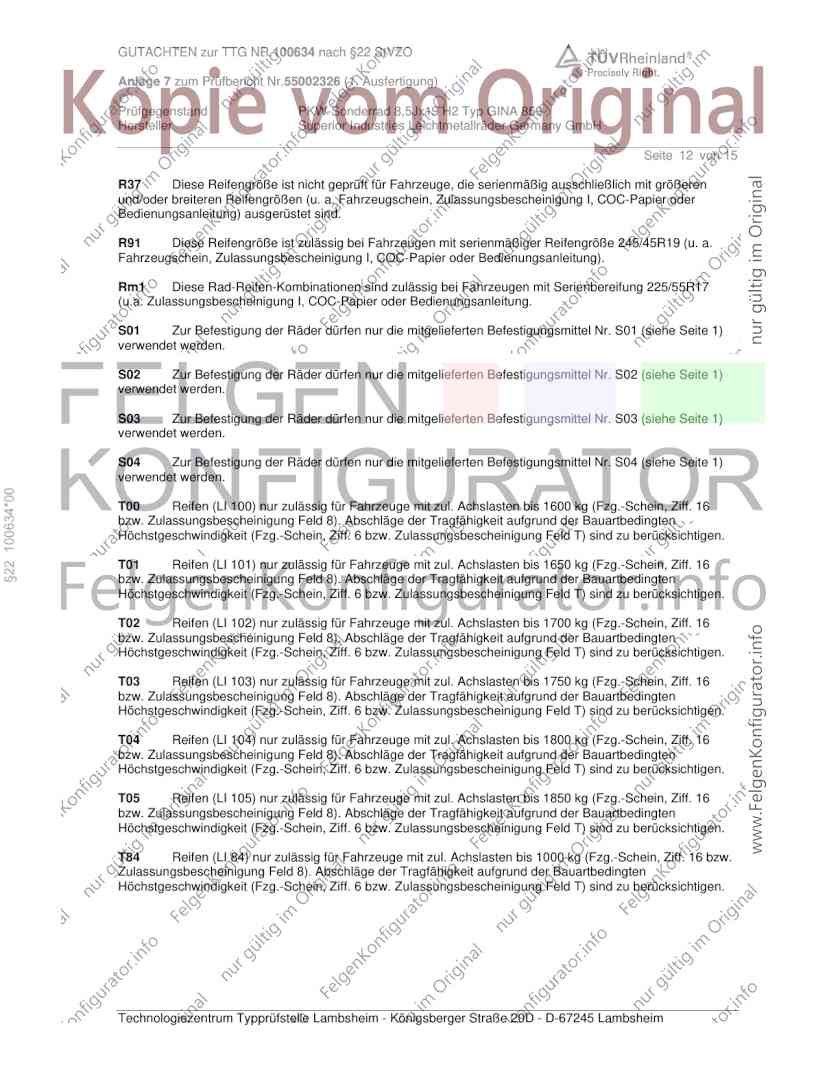

Seite 12 von 15
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Rm1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Serienbereifung 225/55R17
(u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
§22 100634*00
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

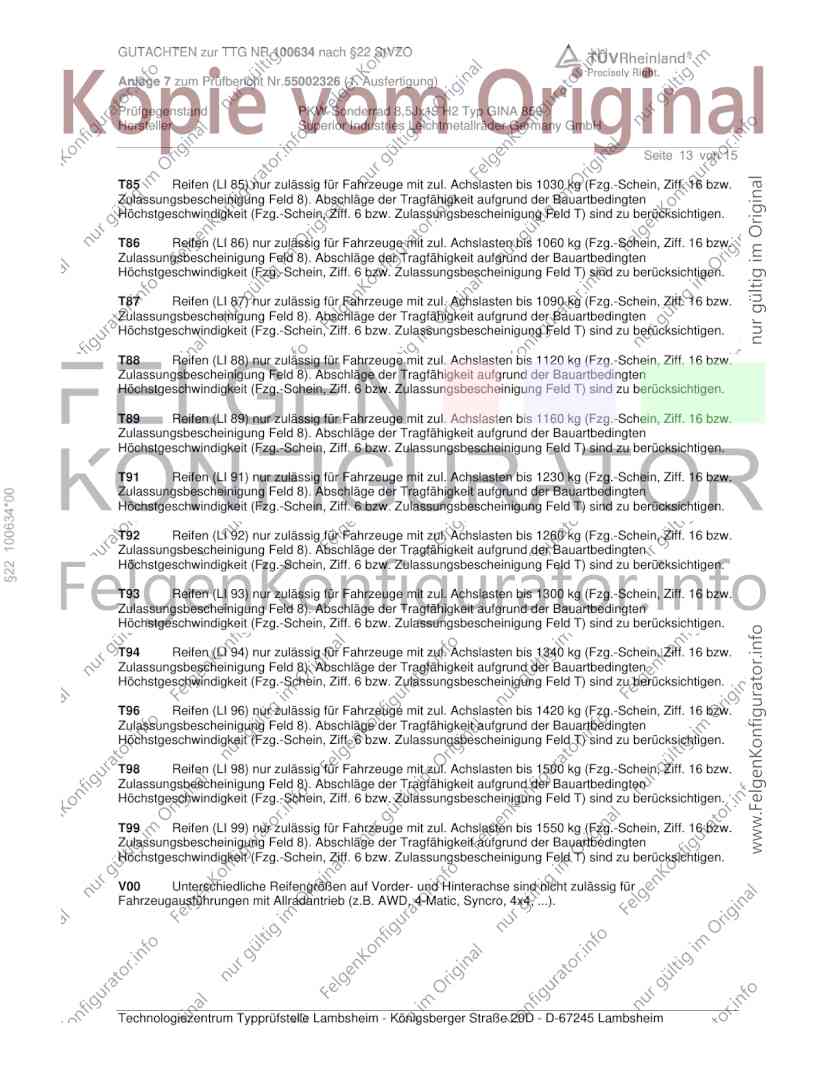

Seite 13 von 15
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 100634*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

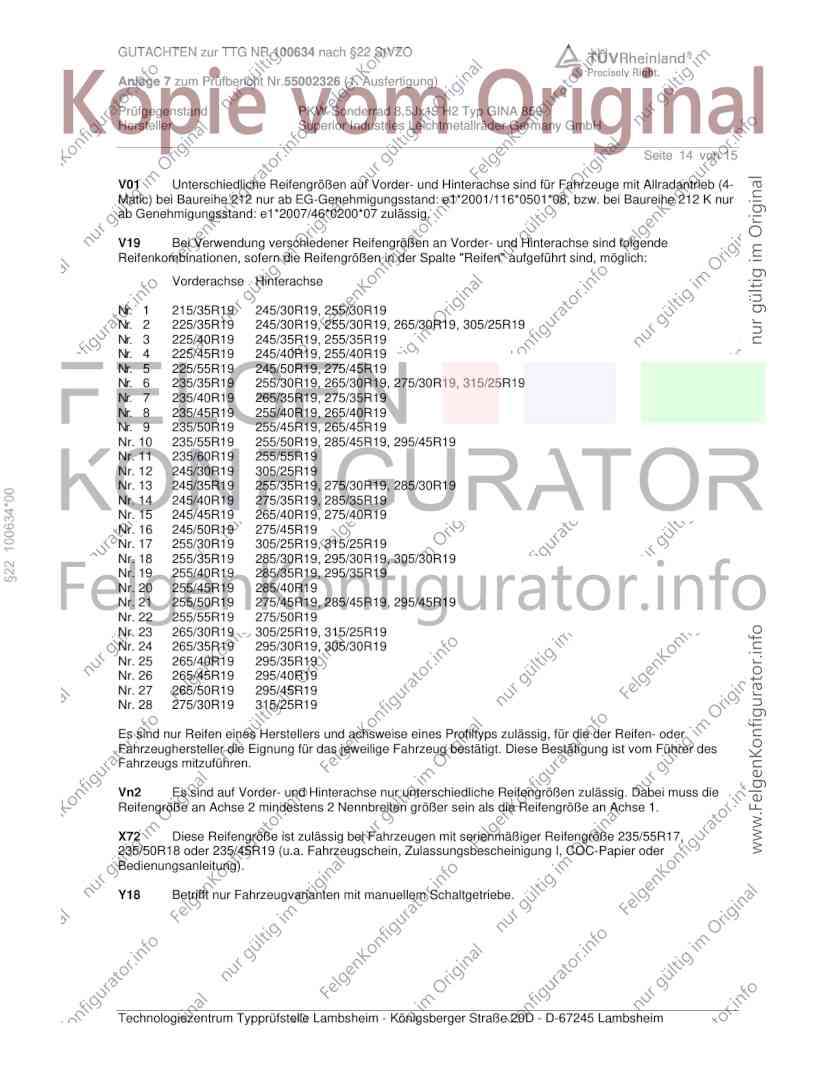

Seite 14 von 15
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradantrieb (4-
Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei Baureihe 212 K nur
ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
§22 100634*00
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss die
Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100634 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55002326 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ GINA 859
Hersteller Superior Industries Leichtmetallräder Germany GmbH

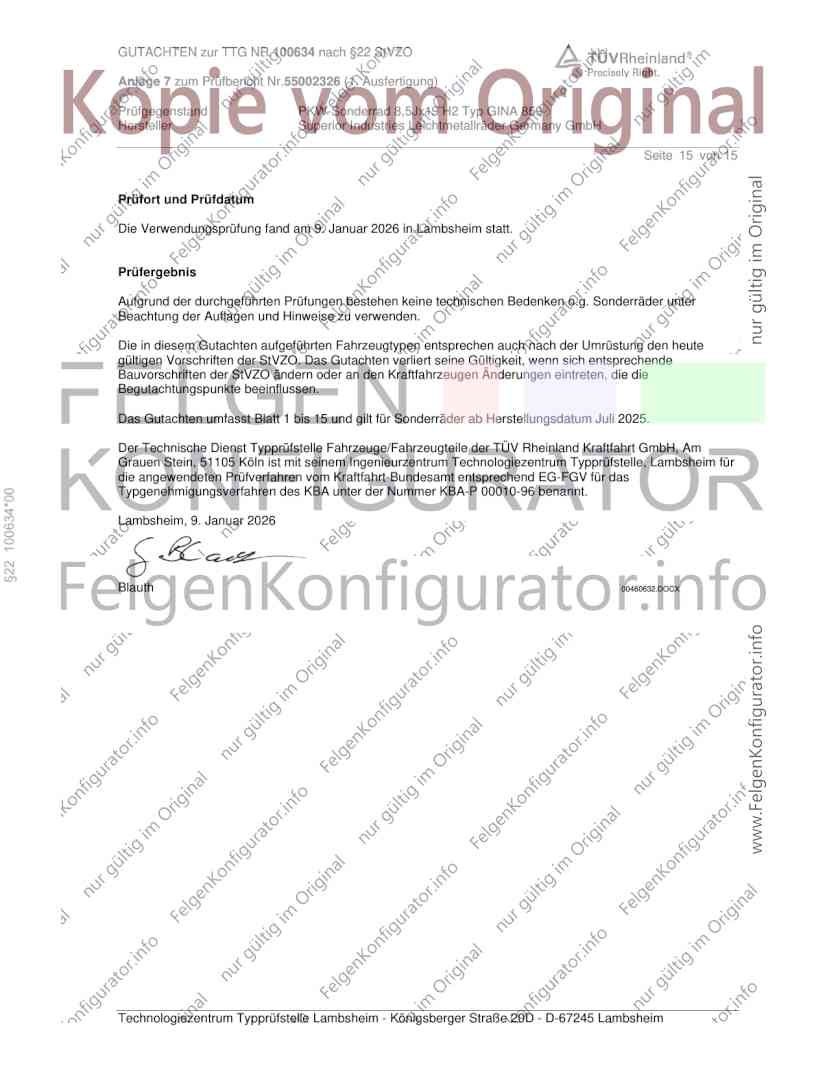

Seite 15 von 15
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Januar 2026 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juli 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 100634*00
Lambsheim, 9. Januar 2026
Blauth 00460632.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
