GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 13
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 01 100 2301034
Prüfgegenstand PKW-Sonderrad
Modell Monaco
Typ CL2 656-5L
Radgröße 6.5Jx16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
FO1 CL2 656-5L FO1 / ohne Ring 5/108/63,4 45 710 2260
Kennzeichnungen
KBA-Nummer 53948
Herstellerzeichen SUPERIOR Germany
Radtyp und Ausführung CL2 656-5L (s.o.)
Radgröße 6.5Jx16 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 53948*02
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 64A
S02 Mutter M12x1,5 Kegel 60° 120 - Multipack: 64A
S03 Mutter M12x1,5 Kegel 60° 130 - Multipack: 64A
S04 Mutter M14x1,5 Kegel 60° 140 - Multipack: 117
S05 Mutter M12x1,5 Kegel 60° 135 - Multipack: 64A
S06 Mutter M12x1,5 Kegel 60° 140 - Multipack: 64A
S07 Serienbundmutter M12x1,5 Kegel 60° 135 -
für Alu-Räder
S08 Mutter M14x1,5 (Classe 10) Kegel 60° 170 - Multipack: 117A
S09 Mutter M14x1,5 (Classe 10) Kegel 60° 204 - Multipack: 117A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A33 A19 A99 B02
DM2 66-107 215/50R16 A12 V16 S03
e13*2001/116*0109*. 66-107 225/50R16 A01 A12 K2b K42 K46 K56 R03
Ford C-Max (Compact) 63-134 205/55R16 A33 R09 A19 A58 A99
DXA 63-134 205/60R16 A12 R37 B02 KoS V16
e13*2007/46*1103*.. 63-134 215/55R16 A91 S05
- incl. Facelift 2015 63-134 225/50R16 A12
Ford Focus (II) 166 205/55R16 A33 M+S A19 A99 B02
DA3, DB3 59-107 205/55R16 A33 Car Flh Sth
e13*2001/116* 59-107 215/50R16 A12 V16 S03
0144,0157*.. 59-107 215/55R16 A12
59-107 225/50R16 A12
59-92 195/55R16 A33 R37 T87
Ford Focus (III) 63-134 205/55R16 A13 A19 A58 A99
DYB 63-134 215/55R16 A91 Car Flh Lim
e13*2007/46*1138*.. 63-134 225/50R16 A12 V16 S03
- incl. Facelift 2014
§22 53948*02
Ford Focus (IV) 63-134 195/60R16 A91 R37 A19 A58 A99
DEH 63-134 195/65R16 A94 R09 F23 Flh KOV
e13*2007/46*1911*.. 63-134 205/60R16 A91 NoP S07
63-134 215/55R16 A94
63-134 215/60R16 A12
63-134 225/55R16 A12
63-134 235/50R16 A01 A12 K2b
Ford Focus (IV) 85-134 195/60R16 A91 R37 A19 A58 A99
DEH 85-134 195/65R16 A94 R09 F24 Flh KOV
e13*2007/46*1911*.. 85-134 205/60R16 A91 NoP S07
85-134 215/55R16 A94
85-134 215/60R16 A12
85-134 225/55R16 A12
85-134 235/50R16 A01 A12 K2b
Ford Focus Cabrio (II) 74-107 205/55R16 A33 A19 A99 B02
DB3 74-107 215/50R16 A12 Cbo V16 S03
e13*2001/116*0157*. 74-107 215/55R16 A12
74-107 225/50R16 A12
Ford Focus ST (III) 136, 184 215/55R16 A91 M+S A19 A58 A99
DYB 136, 184 225/50R16 A12 M+S B03 Car Flh
e13*2007/46*1138*.. S03
- incl. Facelift 2015
Ford Focus Turnier (IV) 63-134 195/60R16 A91 R37 A19 A58 A99
DEH 63-134 195/65R16 A94 R09 Car F24 KOV
e13*2007/46*1911*.. 63-134 205/60R16 A91 NoP S07
63-134 215/55R16 A94
63-134 215/60R16 A12
63-134 225/55R16 A12
63-134 235/50R16 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (II) 74-149 215/60R16 A33 T94 T95 A19 A58 A99
WA6 74-149 225/55R16 A12 T94 T95 B02 S08
e13*2001/116* 74-149 235/50R16 A12
0185*00-23
Ford Grand C-Max 70-134 205/55R16 A33 R09 T94 A19 A58 A99
DXA 70-134 215/55R16 A01 A91 G40 T93 T97 B02 KmS V16
e13*2007/46*1103*.. 70-134 215/55R16 A91 R09 T93 T97 S05
- incl. Facelift 2015 70-134 225/50R16 A12 T92 T96
Ford Kuga (I) 100 215/70R16 R09 A13 A19 A57
DM2 100-147 215/65R16 A99 B02 S03
e13*2001/116* 100-147 225/65R16
0109*19-31 100-147 235/60R16
Ford Kuga (II) 85-134 215/65R16 A13 A19 A57 A99
DM2 85-134 225/60R16 A13 Z16 S07
e13*2001/116* 85-134 225/65R16 A33
0109*31-.. 85-134 235/60R16 A13
- ab Modell 2013
- incl. Facelift 2016
§22 53948*02
Ford Mondeo (III) 66-150 205/50R16 A13 R37 T87 T91 A19 A58 A99
B4Y, B5Y 66-150 205/55R16 A13 T91 B02 B03 Flh
e1*98/14* 66-166 205/55R16 A13 M+S Sth S01
0154,0155*..
Ford Mondeo (IV) 74-176 215/55R16 A33 R09 A19 A58 A99
BA7 74-176 215/55R16 A01 A33 G03 B02 Flh Lim
e13*2001/116* 74-92 205/55R16 A13 R09 S06
0249*00-25 85-120 215/60R16 A12 R09
- incl. Facelift 2010
Ford Mondeo (V) 85-177 215/60R16 A90 A19 A57 A99
BA7 85-177 225/55R16 A12 Flh Lim S07
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid (V) 103 215/60R16 A90 A19 A58 A99
BA7-HEV, BA7H 103 225/55R16 A12 Car Lim S07
e13*2007/46*1485*..
Ford Mondeo Turnier (III) 66-150 205/50R16 A13 R37 T87 T91 A19 A58 A99
BWY 66-150 205/55R16 A13 T91 B02 B03 Car
e1*98/14*0156*.. 66-150 215/50R16 A01 A12 K1a T90 V16 S01
66-150 215/55R16 A01 A12 K1a
66-150 225/50R16 A01 A12 K2b K46
66-166 205/55R16 A13 M+S T91
Ford Mondeo Turnier (IV) 74-176 215/55R16 A33 R09 T91 T93 A19 A58 A99
BA7 74-176 215/55R16 A01 A33 G03 T91 T93 B02 Car S06
e13*2001/116* 74-92 205/55R16 A13 R09 T91 T93
0249*00-25 85-120 215/60R16 A12 R09
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier (V) 85-177 215/60R16 A90 A19 A57 A99
BA7 85-177 225/55R16 A12 Car S07
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 205/65R16 A91 A19 A58 A99
J2K 70-114 215/60R16 A94 NoE NoP S07
e9*2007/46* 70-114 225/55R16 A12
3165*00-15 70-114 225/60R16 A12
Ford Puma 92 205/65R16 A91 M+S A19 A58 A99
J2K 92 215/60R16 A94 M+S NoE NoP S07
e9*2007/46*3165*16-.. 92 225/55R16 A12 M+S
- ab Facelift 2024 92 225/60R16 A12 M+S
Ford S-Max (I) 74-176 215/60R16 A33 T94 T95 A19 A58 A99
WA6 74-176 225/55R16 A12 T94 T95 B02 S08
e13*2001/116* 74-176 235/50R16 A12
0185*00-23
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A12 A19
§22 53948*02
PH2, PJ2 55-85 225/50R16 B49 K2b K46 T92 T93 A99 B02 S02
e1*2001/116*
0206*..,
0207*00-15
Ford Tourneo Courier 92 195/60R16 A91 T89 T93 A19 A58 A99
N1P 92 195/60R16C A91 T99 NoE NoP S07
e13*2018/858*00648*.. 92 195/65R16 A91 T92
92 195/65R16C A91
92 205/60R16 A91 T92 T96
92 205/65R16 A91
92 215/55R16 A91 T93 T97
92 215/60R16 A91
92 225/55R16 A12
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A12 A19
PT2, PU2 55-85 225/50R16 B49 K2b K46 T92 T93 A99 B02 S02
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/60R16 A31 A19 A58 A99
Connect 55-125 215/55R16 A91 T97 V16 S05
PJ2, PU2 55-125 225/55R16 A12
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern M12x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-88 205/60R16 A31 T96 A19 A58 A99
Connect 55-88 215/55R16 A91 T97 V16 S09
PJ2, PU2 55-88 225/55R16 A12
e1*2001/116*
0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern M14x1,5
Ford Transit/Tourneo 73, 74 195/60R16 A91 T89 T93 A19 A58 A99
Courier 73, 74 195/60R16C A91 T99 NoE NoP S07
N3P 73, 74 195/65R16 A01 A91 G15 T92
e13*2018/858*00649*.. 73, 74 195/65R16C A01 A91 G15
- nur mit 15 Zoll 73, 74 205/55R16 A91 T91 T94
Serienbereifung 73, 74 205/60R16 A01 A91 G15 T92 T96
73, 74 205/65R16 A01 A91 G15
73, 74 215/55R16 A91 T93 T97
73, 74 215/60R16 A01 A91 G15
73, 74 225/50R16 A12 T92 T96
§22 53948*02
73, 74 225/55R16 A01 A12 G15
Ford Transit/Tourneo 73-92 195/60R16 A91 T89 T93 A19 A58 A99
Courier 73-92 195/60R16C A91 T99 NoE NoP Z16
N3P 73-92 195/65R16 A91 T92 Z17 S07
e13*2018/858*00649*.. 73-92 195/65R16C A91
- mit 16/17 Zoll 73-92 205/60R16 A91 T92 T96
Serienbereifung 73-92 205/65R16 A91
73-92 215/55R16 A91 T93 T97
73-92 215/60R16 A91
73-92 225/55R16 A12
Jaguar X-Type 96-170 205/55R16 K41 K45 K46 K56 A01 A12 A19
CF1 96-170 215/50R16 K1a K2b K41 K45 K46 K56 A99 B02 B03
e11*98/14*0176*.. 96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02 Lim V16
S01
Land Rover Freelander 2 110-118 215/75R16 A19 A44 A99
LF 110-118 225/70R16 B03 S04
e11*2001/116*0300*. 110-118 225/75R16C
110-118 235/70R16
Volvo C30 73-169 195/60R16 A33 R37 A19 A58 A99
M, M-2D 73-169 205/55R16 A33 B02 Com V16
e4*2001/116*0076*.., 73-169 215/50R16 A12 S01
e1*2001/116*0427*.. 73-169 215/55R16 A12
73-169 225/50R16 A01 A12 K25 R02
73-169 225/50R16 A12 R03
Volvo S40, V50 73-169 195/60R16 A11 R37 A19 A99 B02
M 73-169 205/55R16 A01 A33 K46 B03 Car Lim
e4*2001/116*0076*.. 73-169 215/50R16 A01 A12 K42 K46 V00 V16 S01
73-169 215/55R16 A01 A12 K42 K46
73-169 225/50R16 A01 A12 K1b K25 K2b K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 84 195/60R16 A13 R37 A19 A58 A99
M, M-N2E 84 - 187 205/55R16 A33 Flh V16 X4V
e4*2001/116* 84 - 187 215/55R16 A12 S03
0076*27-..; 84 - 187 225/50R16 A12
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A19 A57 A99
M, M-N2E 84-187 215/55R16 A13 Flh S03
e4*2001/116* 84-187 215/60R16 A13
0076*29-..; 84-187 225/55R16 A13
e13*2007/46*1337*..
- Cross Country
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
§22 53948*02
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 13
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
§22 53948*02
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloß
auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 13
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigängigkeit
von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
§22 53948*02
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Compact (3-
türig).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass die
Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-mäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ,
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motorschutzes ist
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
§22 53948*02
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 13
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
§22 53948*02
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH

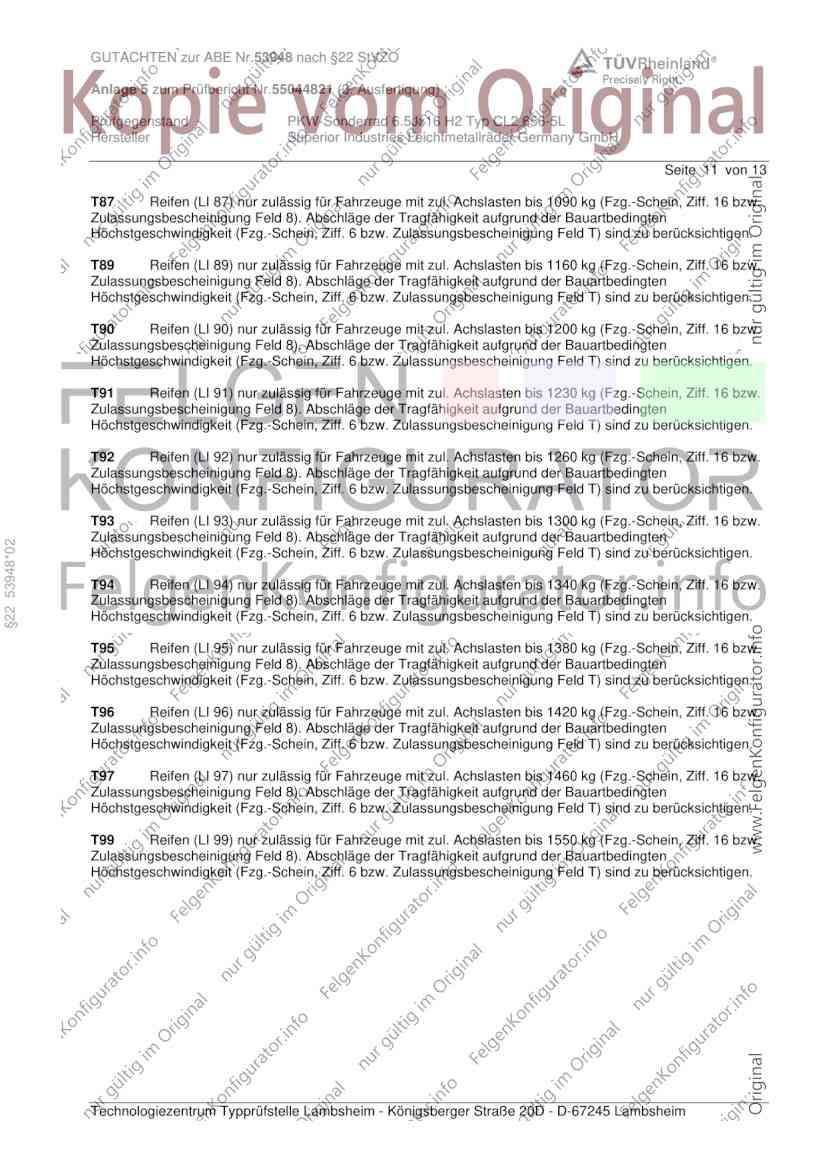

Seite 11 von 13
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53948*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH

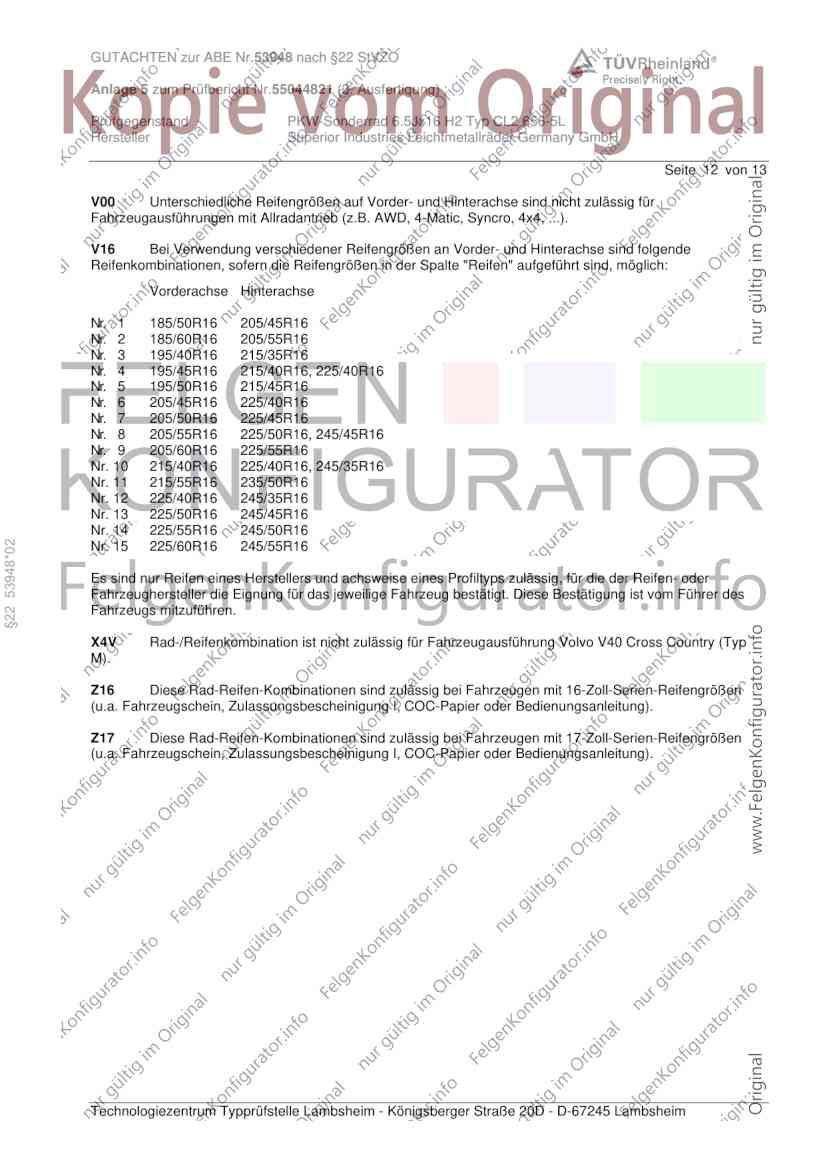

Seite 12 von 13
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
§22 53948*02
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country (Typ
M).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.53948 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55044821 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx16 H2 Typ CL2 656-5L
Hersteller Superior Industries Leichtmetallräder Germany GmbH

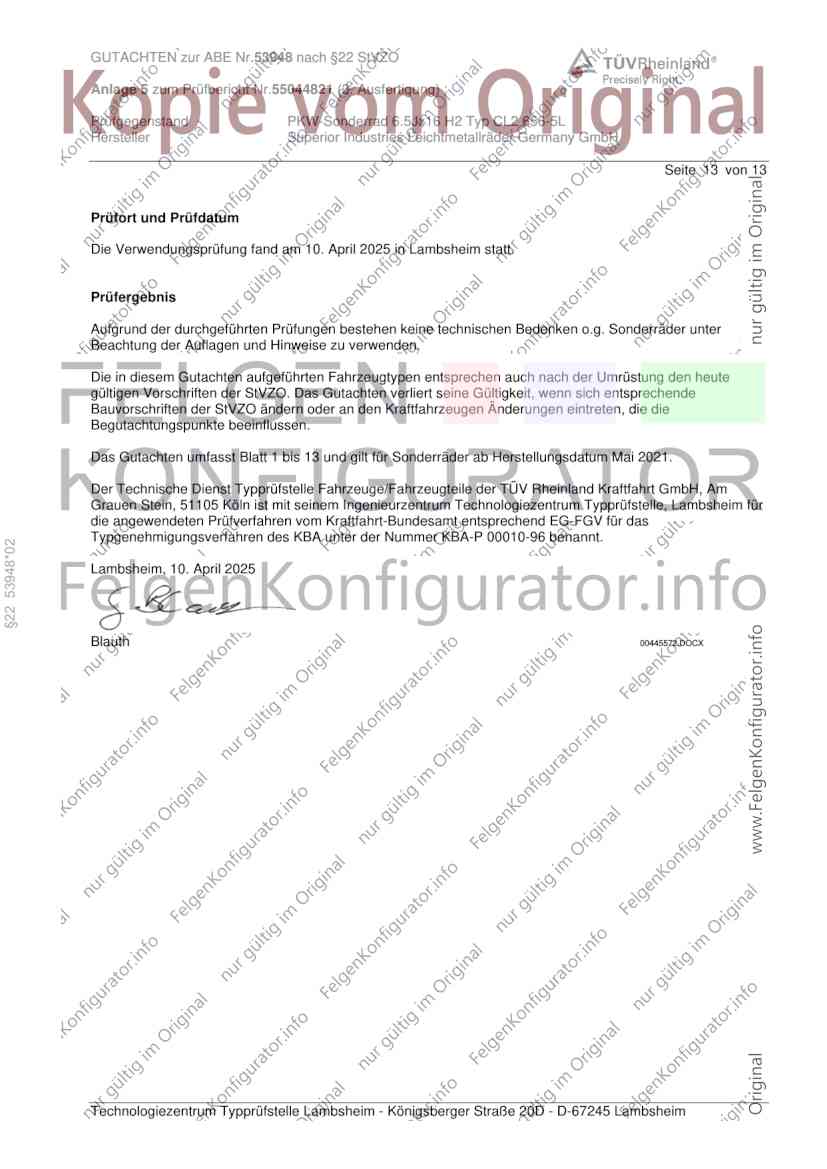

Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 53948*02
Lambsheim, 10. April 2025
Blauth 00445572.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
